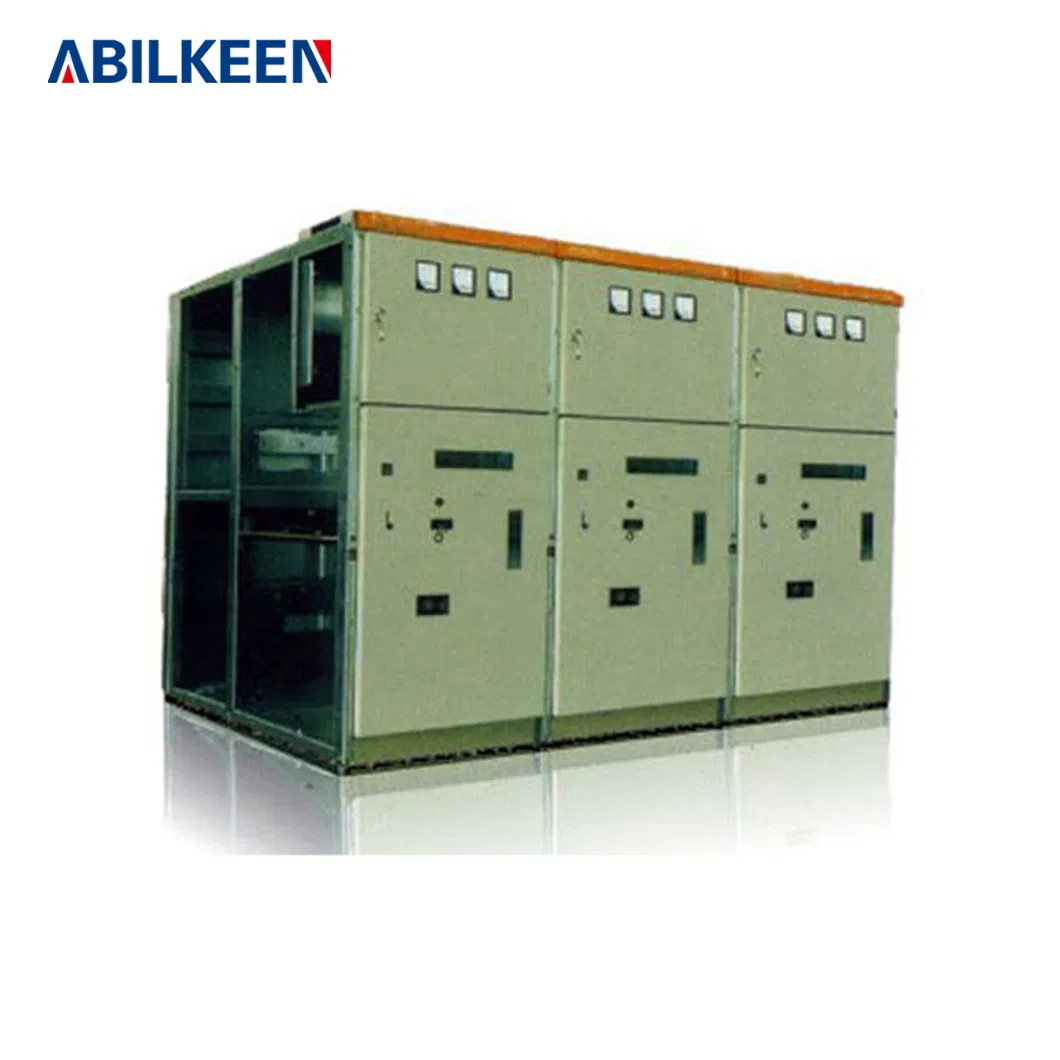

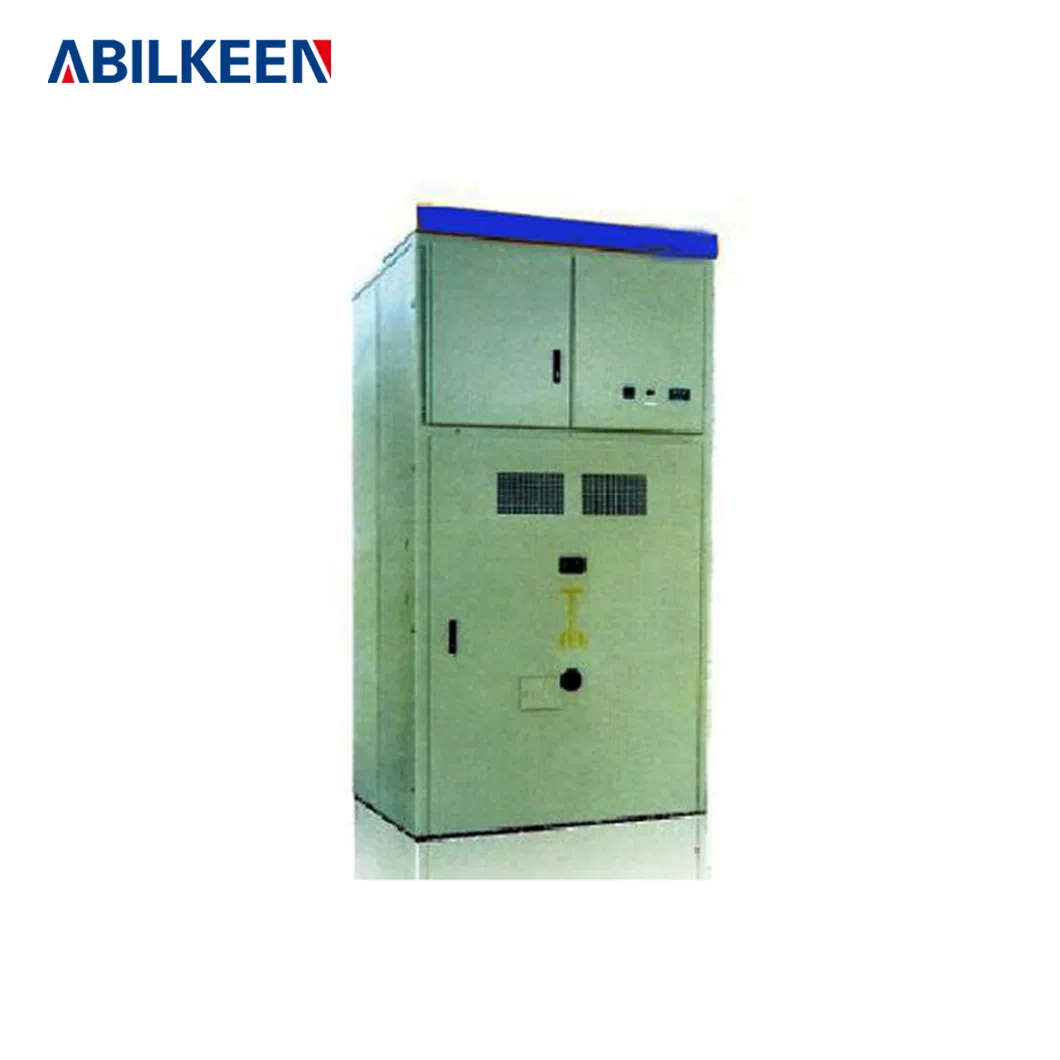

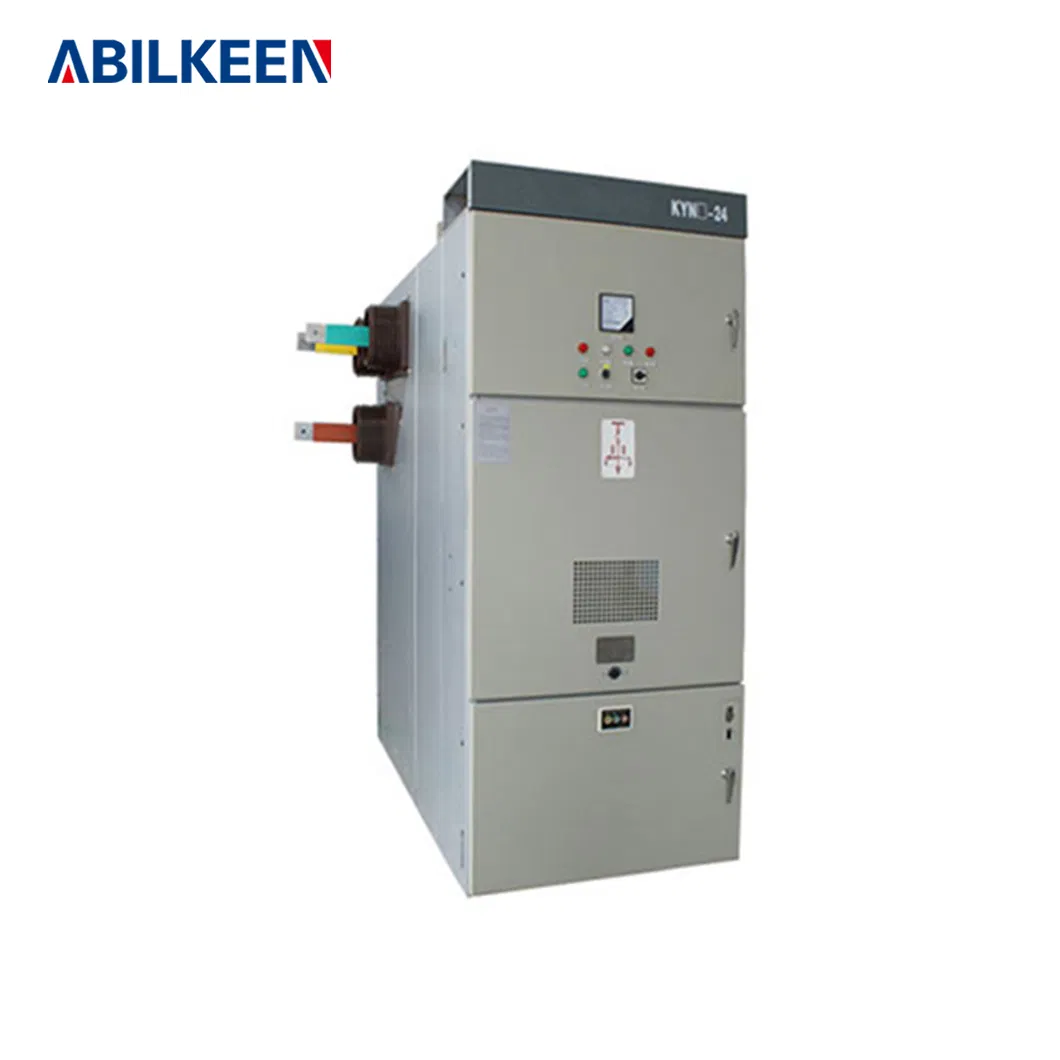

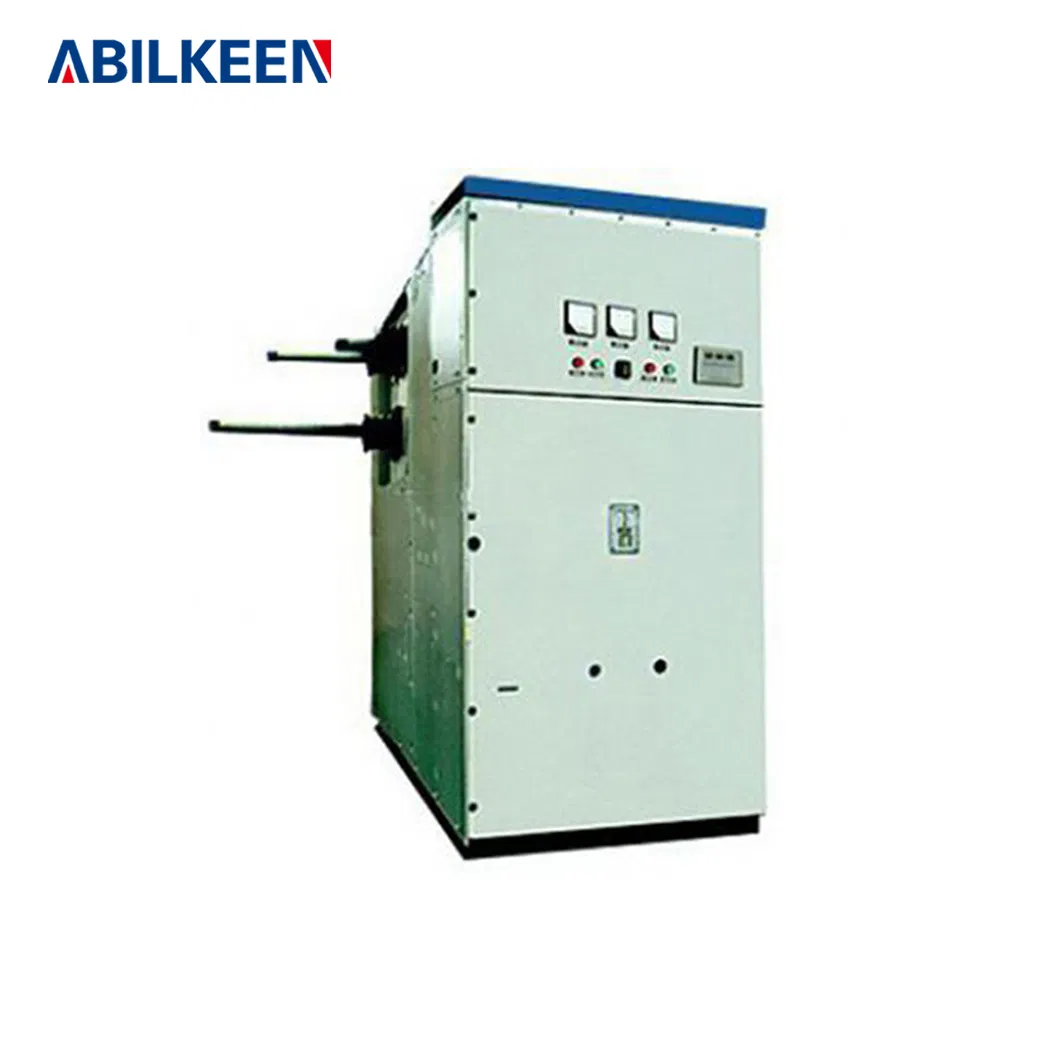

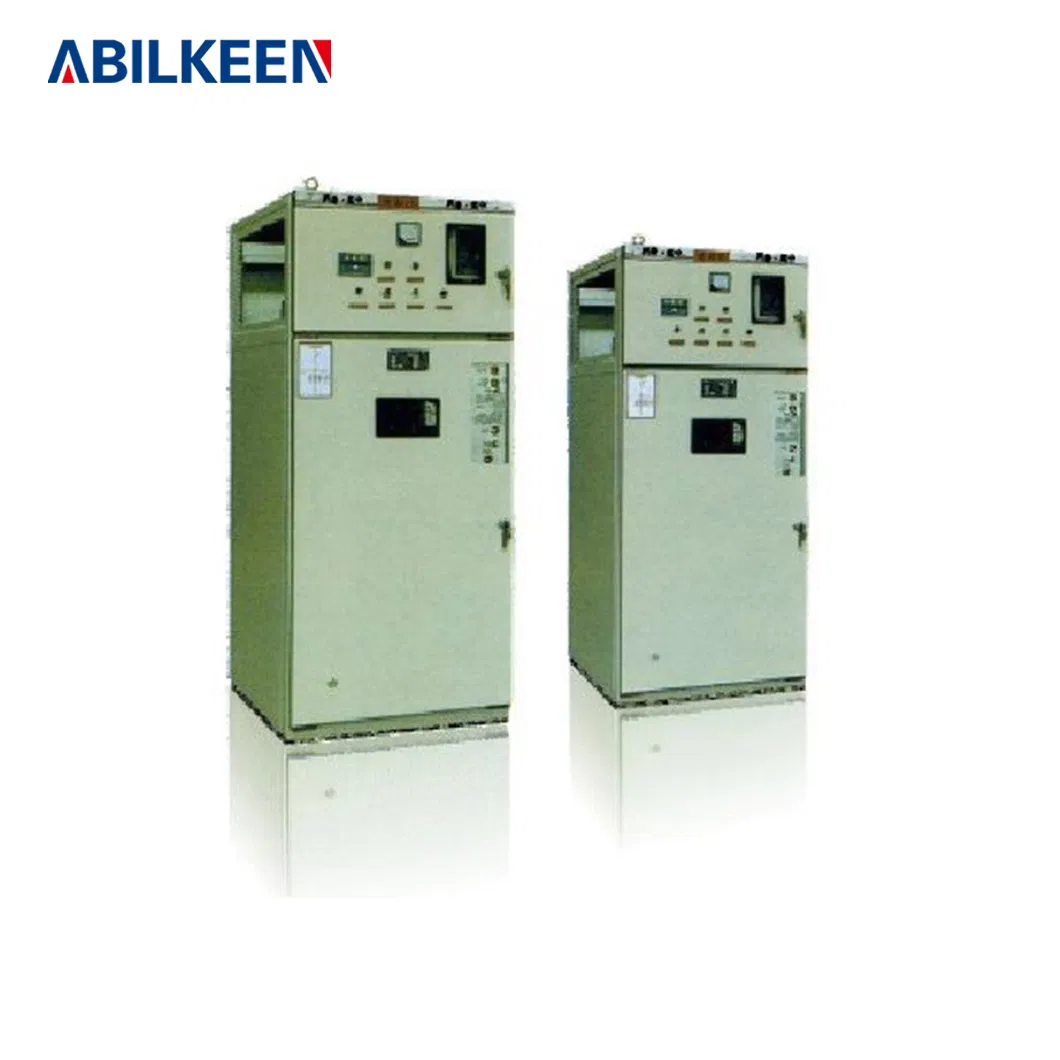

Sw26 Kyn61-40.5 Painel de Distribuição de Energia de Chaveamento Metálico Removível para AC Interno
Descrição do produto
Visão Geral - Informação Básica
N ° de Modelo:KYN61-40.5
Certificação:ISO9001: 2000
Formato:Tipo parcialmente soldada
Tensão de Operação:Baixa Tensão
Tamanho:OEM
Faixa de aplicação:Centrais Elétricas
Material da concha:Placa de Aço
Shell Grau de proteção:IP67
Gama de tensão principal:35 kv / 24 kv / 12 kv / 0,4 kv
Tipo de armário principal:kyn28 / kyn61 / ggd / xgn15 / ...
Capacidade nominal:50 a 1000 kVA
Frequência:50 Hz ou 60 Hz
Pacote de Transporte:Caixa de madeira
Especificação:3.6kV / 7.2kV / 12kV / 24kV / 36kV
Origem:China
Capacidade de Produção:9999/mês
Descrição do Produto
Ambiente de funcionamento ideal:
- Temperatura ambiente: -10 ° C a 40 ° C;
- Altitude: Alta tensão ≤ 1000 metros, baixa tensão ≤ 2500 metros (projetos especiais sob consulta);
- Umidade relativa: ≤ 85%;
- Intensidade sísmica: ≤ magnitude 8;
- Condições gerais: Sem riscos de incêndio, explosão, poluição grave, corrosão química ou vibrações severas.
Normas Executivas:
- GB7251: Conjunto completo de baixa tensão de painel de distribuição e dispositivo de controlo
- GB3906 - 2006: Painel de distribuição e dispositivo de controlo fechados em metal CA de 3,6kV a 40,5 kV
Parâmetro técnico do comutador de alta tensão de 35 KV:
| Parâmetro do Armário de Controlo | Unidade | Valores Especificados |
|---|---|---|
| Tensão nominal | KV | 40.5 ~ 33 KV |
| Tensão nominal de resistência a curto prazo (1 min) | KV | 95 |
| A resistência nominal do impulso de iluminação | KV | 185 |
| Frequência nominal | Hz | 50 |
| Corrente nominal | A | 630, 1250, 1600, 2000, 2500 |
| Corrente de quebra de curto-circuito nominal | Ka | 25 / 31.5 |
| Valor nominal de pico para suportar corrente | Ka | 63 / 80 |
| Potência de controlo nominal | V | CA 110/220, CC 110/220 |
| Dimensão KYN61-40.5 (Largura * Profundidade * Altura) | mm | 1400 * 2800 * 2600 |
Parâmetro técnico do comutador de alta tensão 24 KV:
| Parâmetro do Armário de Controlo | Unidade | Valores Especificados |
|---|---|---|
| Tensão nominal | KV | 24 ~ 15 KV |
| Tensão nominal de resistência a curto prazo (1 min) | KV | 65 |
| A resistência nominal do impulso de iluminação | KV | 125 |
| Frequência nominal | Hz | 50 |
| Corrente nominal | A | 630, 1250, 1600, 2000, 2500 |
| Corrente de quebra de curto-circuito nominal | Ka | 25 / 31.5 |
| Valor nominal de pico para suportar corrente | Ka | 63 / 80 |
| Potência de controlo nominal | V | CA 110/220, CC 110/220 |
| Dimensão KYN28A-24 (Largura * Profundidade * Altura) | mm | 1000 * 1800 * 2450 |
Parâmetro técnico do comutador de alta tensão de 12 KV:
| Parâmetro do Armário de Controlo | Unidade | 3.6 KV | 7.2 KV | 12 KV |
|---|---|---|---|---|
| Tensão nominal de resistência a curto prazo (1 min) | KV | 24 | 32 | 42 |
| A resistência nominal do impulso de iluminação | KV | 40 | 60 | 75 |
| Frequência nominal | Hz | 50 | ||
| Corrente nominal | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | ||
| Corrente de quebra de curto-circuito nominal | Ka | 20 / 25 / 31.5 / 40 / 50 | ||
| Valor nominal de pico para suportar corrente | Ka | 50 / 63 / 80 / 100 / 125 | ||
| Potência de controlo nominal | V | CA 110/220, CC 110/220 | ||
| Dimensão KYN28A-12 (L * P * A) | mm | (800/1000) * 1500 * 2300 | ||
| Dimensão XGN2-12 (L * P * A) | mm | 1100 * 1200 * 2650 | ||
| Dimensão HXGN-12 (L * P * A) | mm | (375/500) * 900 * 1850 | ||
Parâmetro técnico do comutador de baixa tensão de 0,4 KV:
| Parâmetro do Armário de Controlo | Unidade | Valores Especificados | |
|---|---|---|---|
| Tensão nominal | V | 400 | 690 |
| Tensão nominal de isolamento | V | 690 | 1140 |
| Tensão de resistência a impactos nominais | V | 6000 | 10000 |
| Capacidade nominal de funcionamento em curto-circuito | Ka | 18~100 | 10~75 |
| Capacidade nominal de quebra de curto-circuito | Ka | 25~120 | 20~85 |
| Frequência nominal | Hz | 50/60 | |
| Corrente nominal | A | 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300 | |
| Potência de controlo nominal | V | AC 110/220/380, DC 110/220 | |
| Dimensão MNS/GCS/GGD (L * P * A) | mm | Largura: 400-1200 / Profundidade: 600-1000 / Altura: 2200 | |

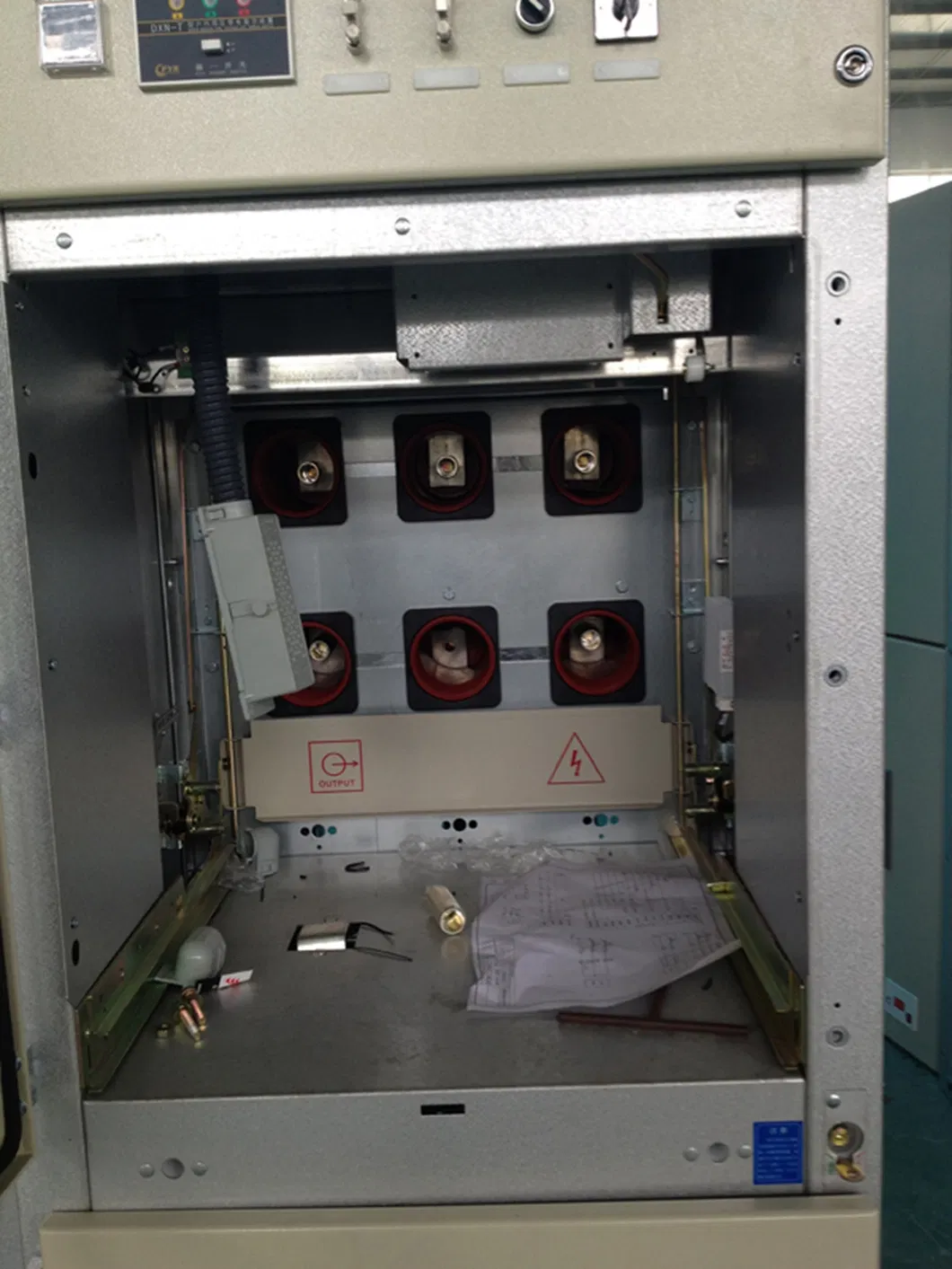

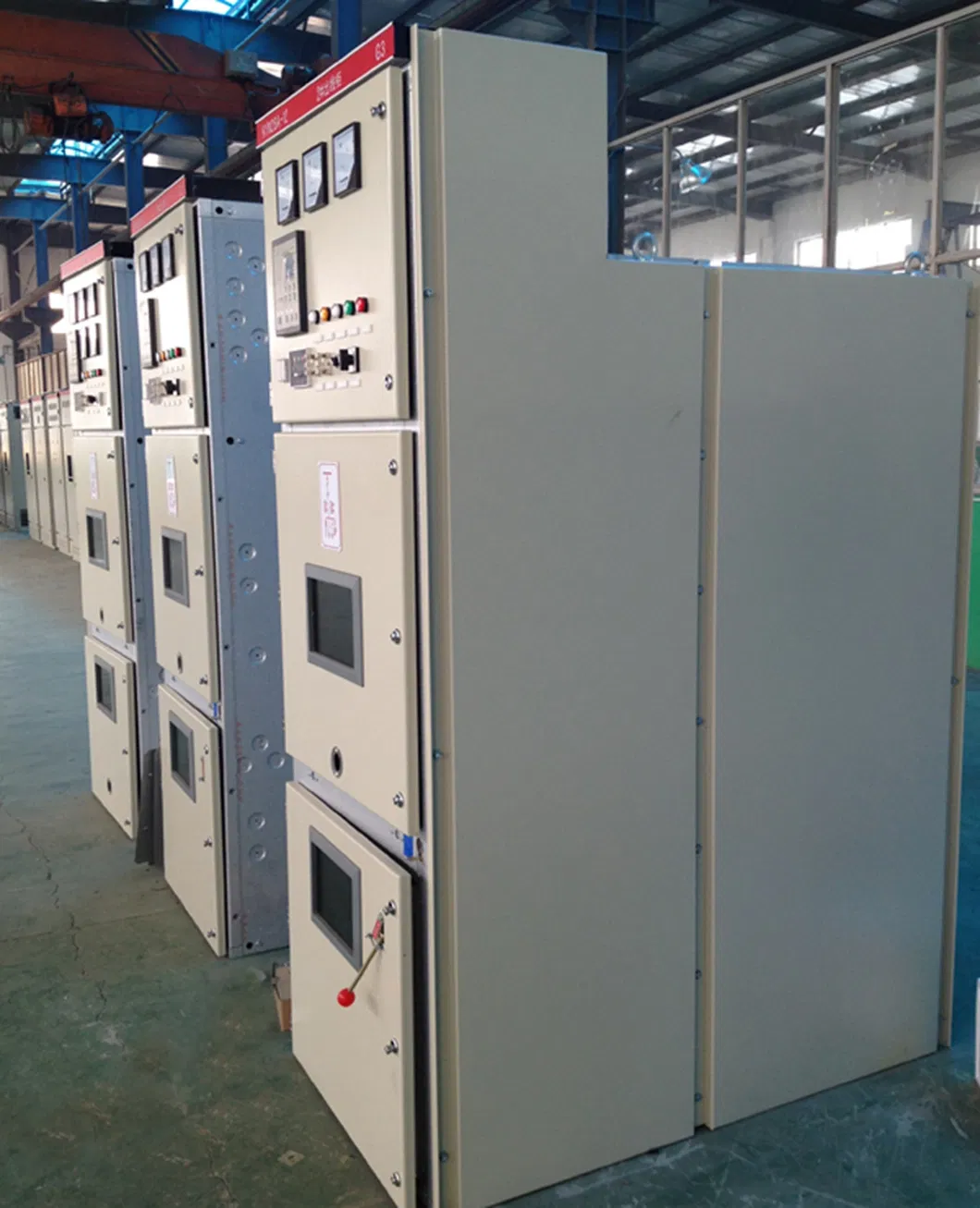

Fotos Detalhadas
Embalagem e Envio
Perfil da Empresa
Nossas Vantagens
Perguntas Frequentes (FAQ)
P1. Quais são os seus termos de embalagem?
R: Geralmente, nós embalamos nossos bens em caixas brancas neutras e caixas de papelão marrons. Se você tiver registrado uma patente legalmente, poderemos embalar os produtos nas caixas de sua marca após receber suas cartas de autorização.
P2. Quais são os seus termos de pagamento?
R: T/T 30% como depósito e 70% antes da entrega. Mostraremos as fotos dos produtos e pacotes antes de pagar o saldo.
P3. Quais são os seus termos de entrega?
R: EXW, FOB, CFR, CIF, DDU.
P4. Como sobre seu tempo de entrega?
R: Geralmente, levará de 3 a 10 dias após receber o pagamento antecipado. O tempo de entrega específico depende dos itens e da quantidade da sua encomenda.
P5. Pode produzir de acordo com as amostras?
R: Sim, podemos produzir por suas amostras ou desenhos técnicos. Nós podemos construir os moldes e os dispositivos elétricos.
P6. Testa todos os teus bens antes da entrega?
R: Sim, temos 100% de teste antes da entrega.
