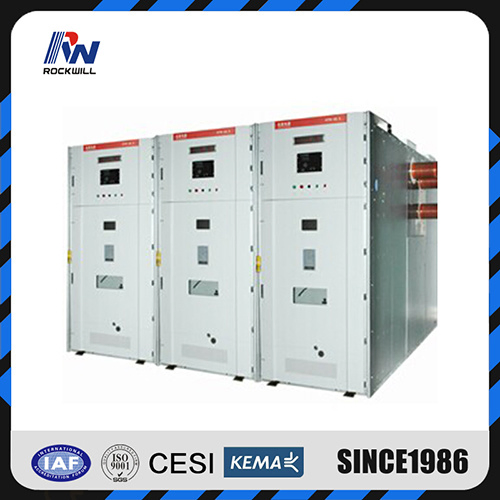

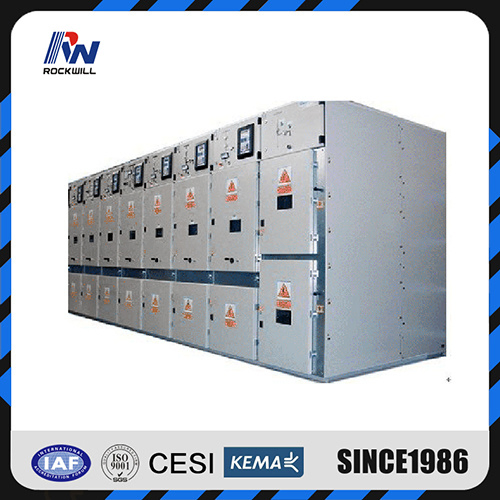

Kyn28-36kv Painel de Distribuição de Energia Metal Clad de Alta Tensão
Descrição do produto
Informação Básica
N ° de Modelo
KYN28
Nível de tensão
média Tensão
Instalação
removível
Estrutura
extraível
Atual
CA
Pacote de Transporte
embalagem de madeira
Especificação
iec, gb
Origem
China
Código HS
8537209000
Capacidade de Produção
1000 peças
Descrição de Produto
KYN28 revestido a metal para interiores: O painel de distribuição amovível para interior revestido a metal KYN28 (doravante abreviado como painel de distribuição) é um dispositivo de distribuição de energia completo para 3.6 ~ 24 KV, CA trifásico 50 Hz, sistema de barramento único sectionalizado. É utilizado principalmente para a transmissão de energia de geradores médios/pequenos em centrais eléctricas, recepção de energia, transmissão de subestações em distribuição de energia e sistema de energia de fábricas, minas e empresas, e arranque de grandes motores de alta tensão, etc., de modo a controlar, proteger e monitorizar o sistema. O painel de distribuição cumpre a norma IEC298, GB3906-91. Além de ser utilizado com o disjuntor de vácuo VS1 doméstico, pode ser utilizado com VD4 da ABB, 3AH5 da Siemens Domestic ZN65A e VB2 da GE, etc. é verdadeiramente uma distribuição de energia com um bom desempenho.
Para satisfazer os requisitos de montagem na parede e manutenção na parte frontal, o painel de distribuição está equipado com um transformador de corrente especial, para que o operador possa mantê-lo e inspeccioná-lo em frente ao compartimento.
Principais especificações técnicas
| No | Item | Unidade | Parâmetros | ||
|---|---|---|---|---|---|
| 1 | Tensão nominal | KV | 12 | ||
| 2 | Frequência nominal | Hz | 50/60 | ||
| 3 | Corrente nominal | A | 630 1250 1600 2000 2500 3150 | ||
| 4 | Corrente nominal da barra condutora da filial | A | 630 1250 1600 2000 2500 3150 | ||
| 5 | Corrente nominal da barra condutora principal | A | 630 1250 1600 2000 2500 3150 | ||
| 6 | 1 min de frequência de potência, resistem à tensão | Seque | KV | 38 | 50/60 |
| Molhado | 48 | 60/65 | |||
| - | |||||
| 7 | Um impulso de iluminação suporta tensão | KV | 75 | 95/125 | |
| 8 | Corrente de resistência nominal de curto prazo (4 s) | KA | 20/25/31.5/40 | ||
| 9 | Corrente de quebra de curto-circuito (pico) nominal | KA | 40/50/63/80/100 | ||
| 10 | Tipo de protecção | - | IP4X para caixa | ||

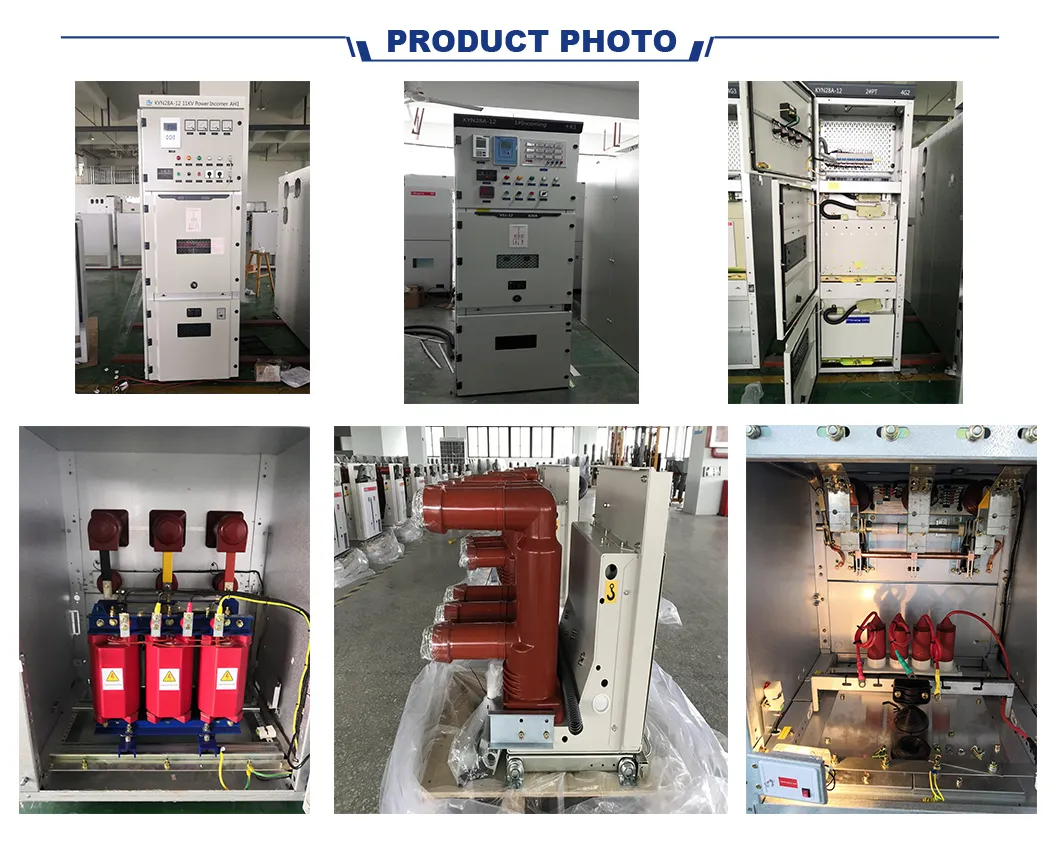

Galeria de Produtos
Perguntas Frequentes (FAQ)
Para quais níveis de tensão o painel KYN28 é indicado?
O painel de distribuição KYN28 é ideal para sistemas de média tensão, operando eficientemente na faixa de 3.6 a 24 KV, em corrente alternada (CA) trifásica de 50 Hz.
Quais são as principais aplicações deste painel de distribuição?
É amplamente utilizado para transmissão de energia de geradores médios e pequenos em centrais eléctricas, recepção de energia, subestações de distribuição de energia em fábricas, minas e empresas, além do arranque de grandes motores de alta tensão.
Com quais disjuntores de vácuo o painel KYN28 é compatível?
Ele pode ser utilizado com o disjuntor de vácuo doméstico VS1, bem como com modelos de marcas internacionais renomadas, como o VD4 da ABB, o 3AH5 da Siemens, o ZN65A e o VB2 da GE.
O painel atende a quais normas técnicas?
Este equipamento cumpre integralmente os requisitos de fabricação e segurança das normas internacionais e nacionais IEC298 e GB3906-91.
Como é realizada a manutenção e inspeção do sistema?
O painel é projetado para montagem na parede e manutenção na parte frontal. Ele é equipado com um transformador de corrente especial que permite ao operador realizar inspeções e manutenções diretamente em frente ao compartimento de forma simples e segura.
Qual é o nível de proteção do painel de distribuição KYN28?
O painel possui um tipo de proteção classificado como IP4X para a caixa externa, assegurando uma barreira eficiente contra a entrada de objetos sólidos e poeira.
