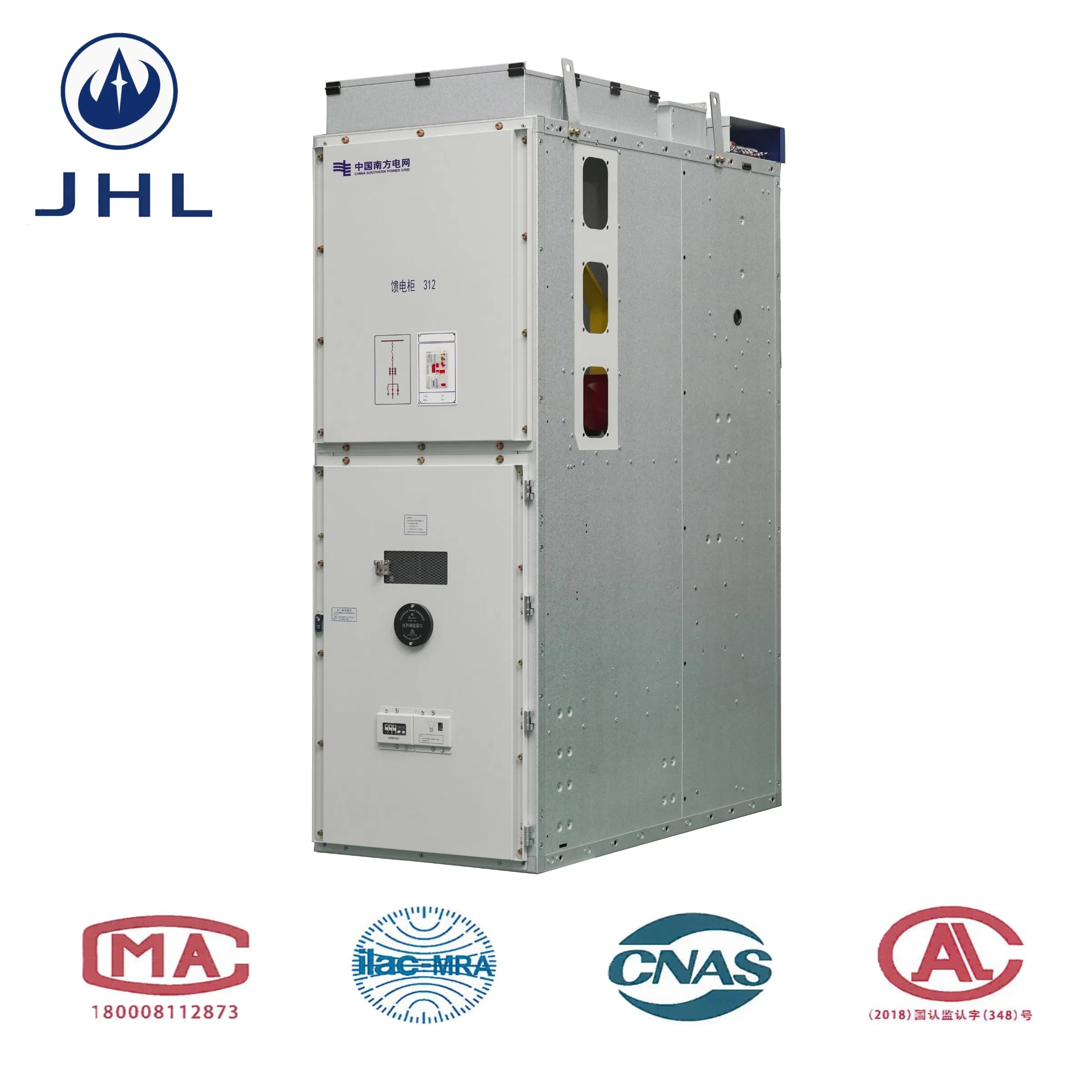

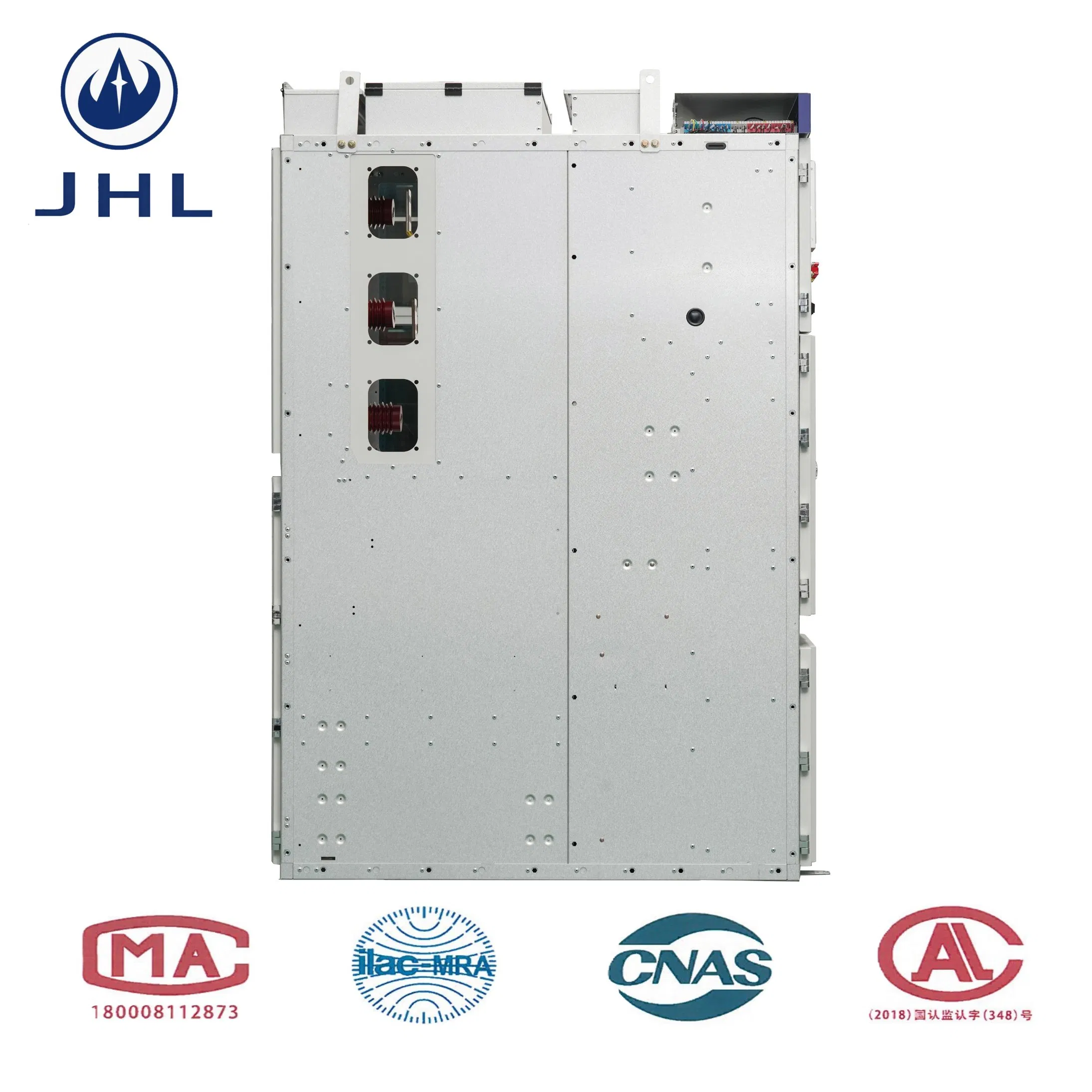

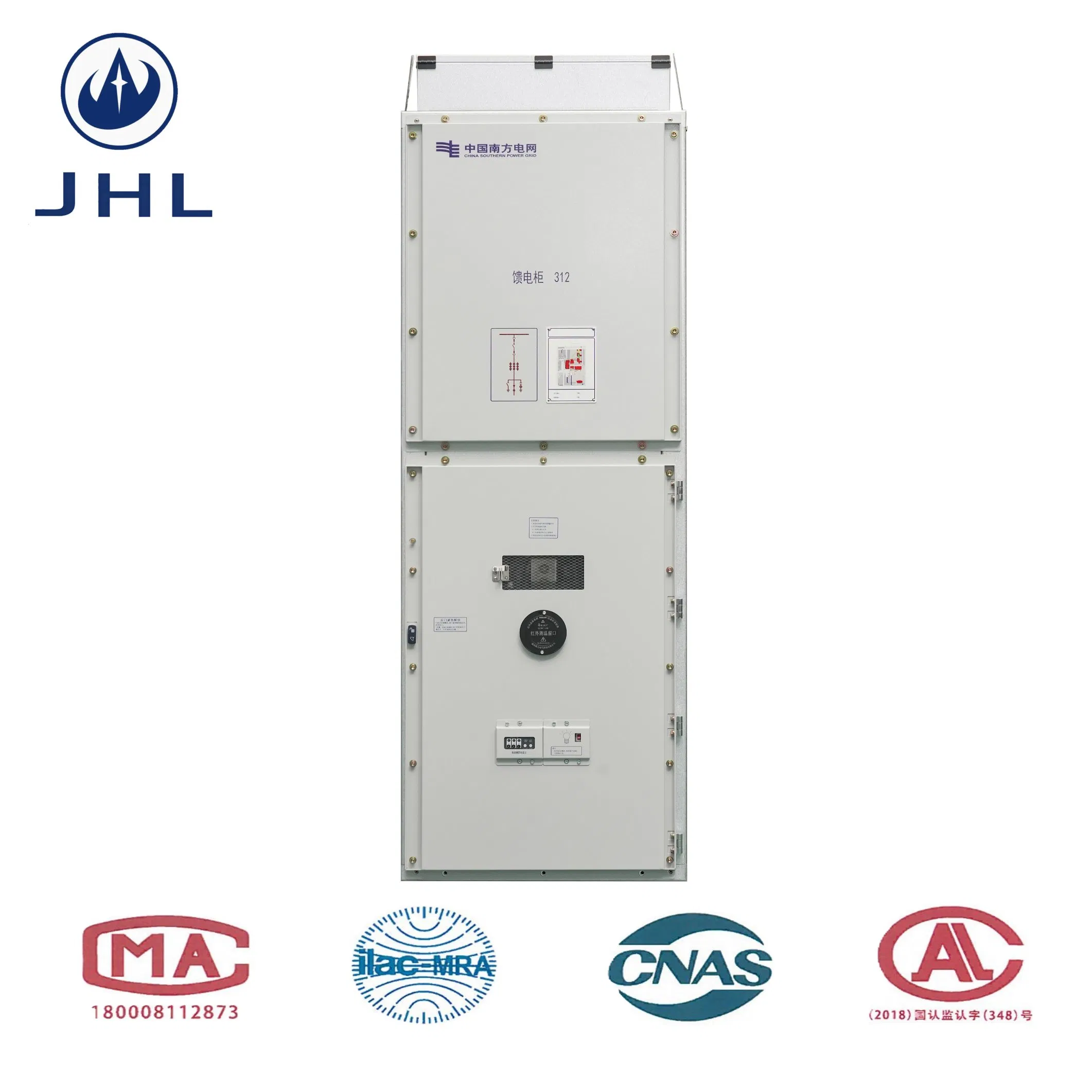

Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
1 / 5
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta

Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta

Costumização: Disponível
Certificação: iso 9001:2015
Shell material: Aço inoxidável
Enviar consulta

Descrição do produto

Informação Básica
N ° de Modelo.
KYN28-12
Nível de tensão
média Tensão
Instalação
Fixo
Estrutura
Gabinete
Atual
CA
Nome do produto
painel de manobra retrátil revestido de metal
Tensão nominal
12 kv/24 kv
Frequência
50 hz
Corrente nominal
1250A/2500A/3150A/4000A
Pacote de Transporte
caixa de madeira
Especificação
personalizado
Origem
China
Capacidade de Produção
1 conjunto / 10 dias
Descrição de Produto
Descrição do produto
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta

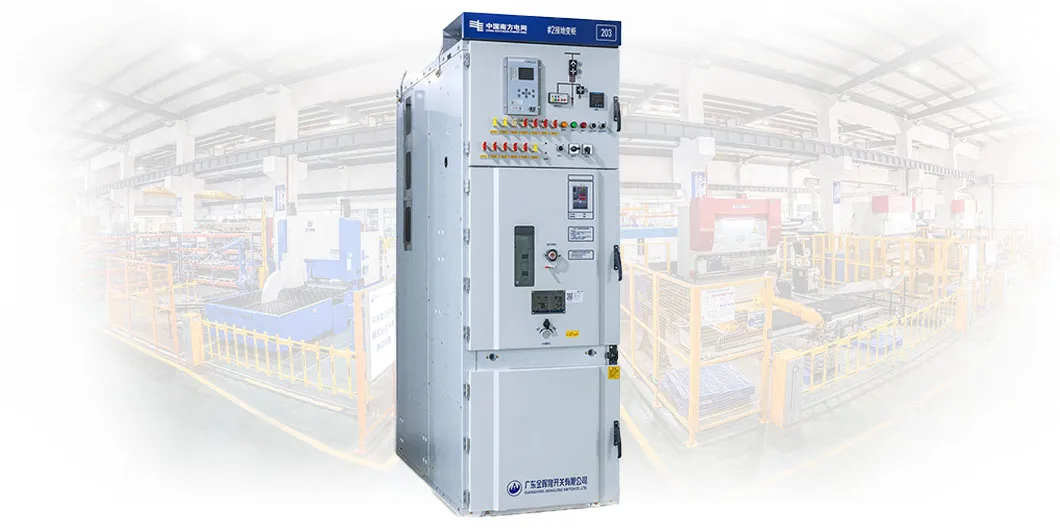

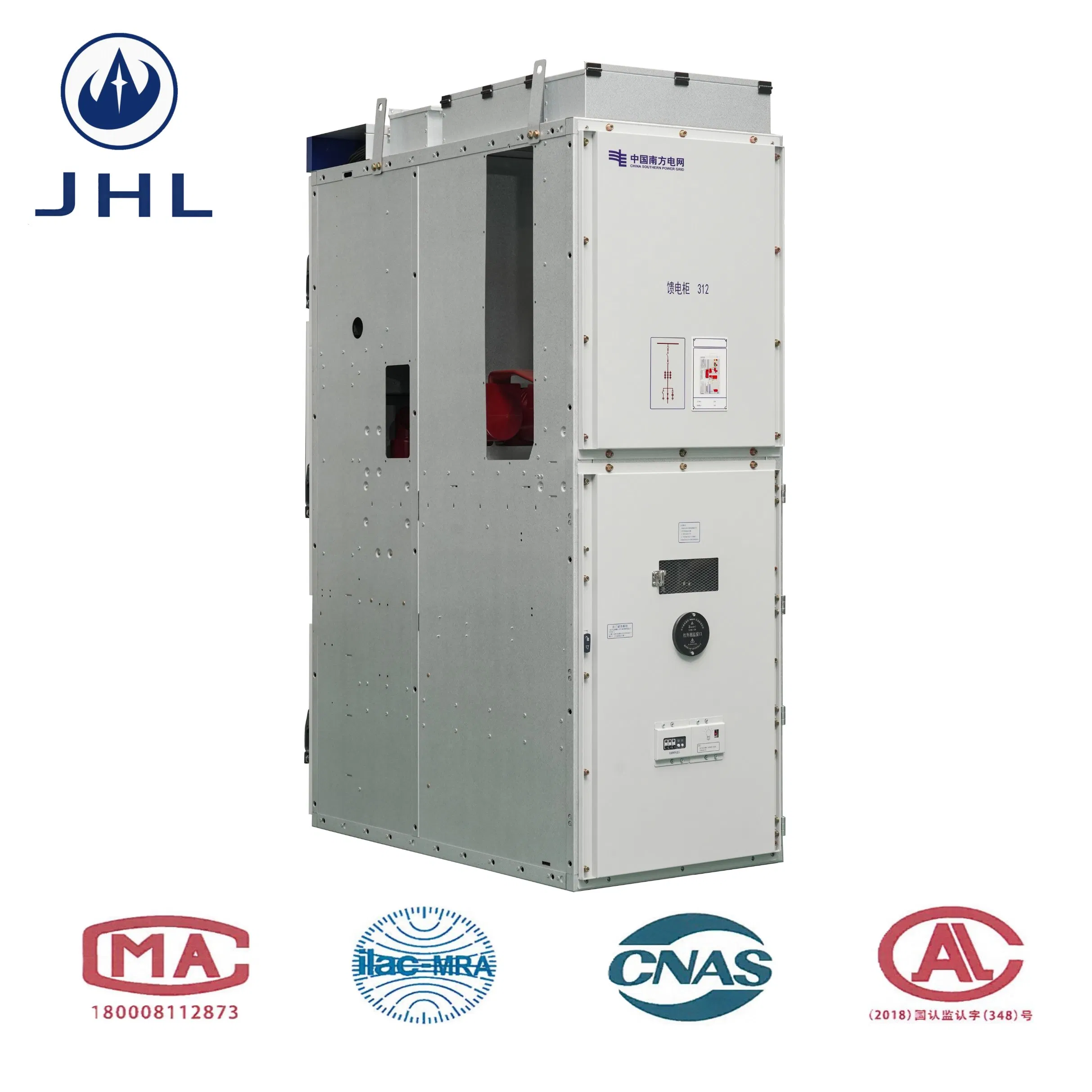

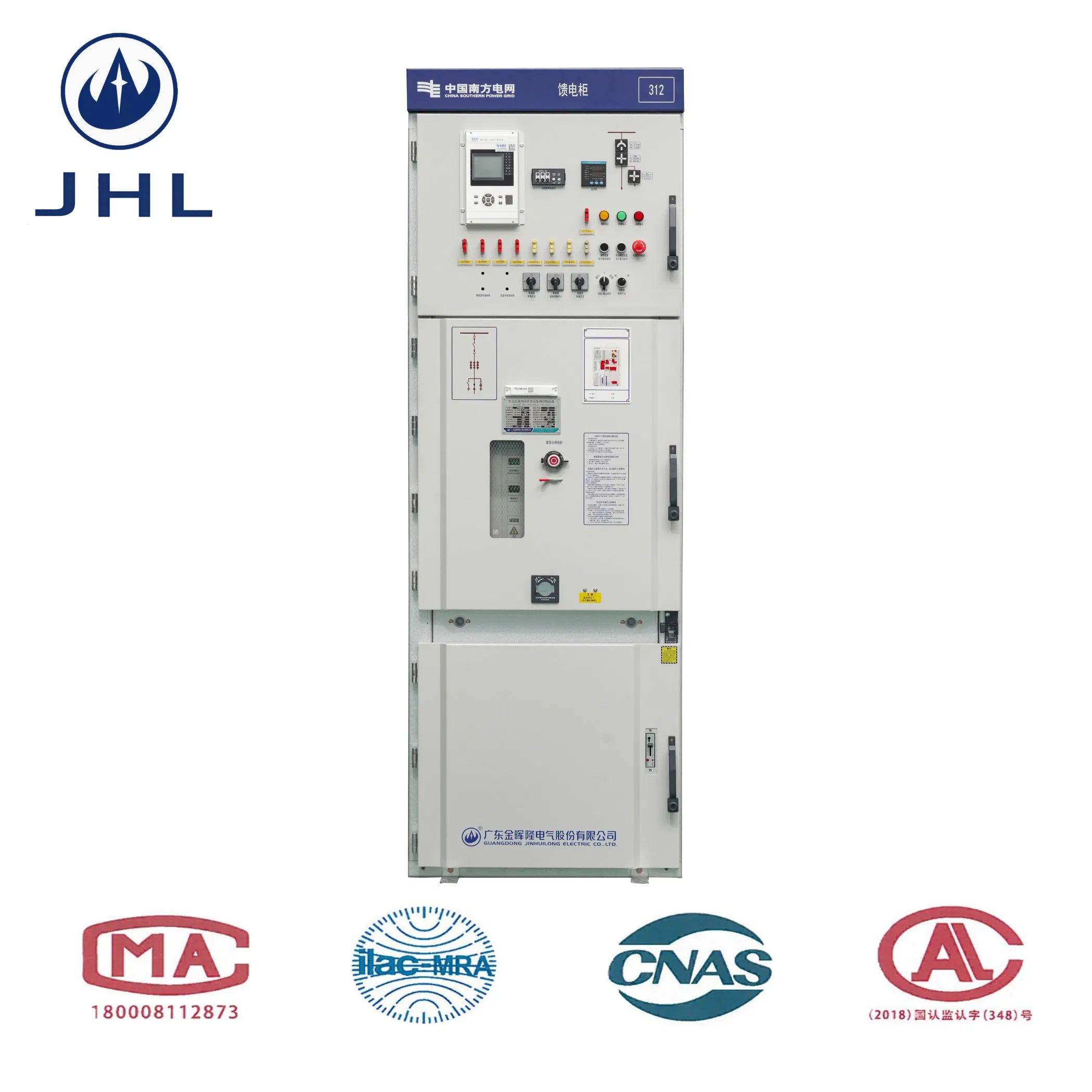

Painel de distribuição KYN28-12KV com revestimento de metal
KYN28-12 é um painel de distribuição amovível revestido a metal para interior de 12 kV para sistemas de alimentação CA de 3.6–12 kV. Inclui uma máquina amovível de montagem intermédia, um bloqueio de cinco prevenção, uma estrutura compartimentada, protecção IP4X e um alívio de pressão independente. Com alta permutabilidade, baixa manutenção e forte segurança, é amplamente utilizado em redes eléctricas, subestações, indústrias, petroquímicas, infra-estruturas e novos projectos energéticos. Cumpre totalmente as normas IEC 62271 e GB.
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Especificação
No Item Unidade Parâmetros técnicos
1 Tensão nominal KV 12
2 Frequência nominal Hz 50
3 Corrente nominal A 630 1250 1600
2500 3150 4000
4 Nível de isolamento nominal frequência de potência de 1 min. para suportar tensão Alternadamente, relativamente KV 42
Quebra do isolamento 48
O impulso de relâmpagos suporta tensão Alternadamente, relativamente 75
Quebra do isolamento 85
Frequência de potência do circuito de controlo que suporta tensão V 2000
5 Corrente de interrupção de curto-circuito (RMS) nominal Ka 25 31.5 40
6 Corrente nominal de curto-circuito (pico) Ka 63 80 100
7 Corrente de resistência nominal ao pico Ka 63 80 100
8 Corrente de resistência nominal de curto prazo (RMS) Ka 25 31.5 40
9 Curto-circuito nominal – duração s 4
10 Graus de proteção fornecidos pelos armários - IP4X
11 Dimensões gerais largura do armário < 1600 A. mm 800 (Nota1)
≥ 1600 A. 1000
profundidade do armário Linhas de entrada e saída de cabos 1450 1550
Linhas de acesso suspensas 1800
Linhas aéreas de entrada e saída com gabinetes auxiliares 1750 1800
Altura do armário 2360
12 Peso kg 800~1000
13 Teste de arco interno (IAC) Ka AFLR 25 AFLR 31.5 AFLR 40
Nota: 1) ao usar disjuntores de pólo isolado sólido para 1250A e abaixo de gabinetes, a largura do gabinete pode ser reduzida para 650mm.
Ao utilizar o esquema número 30 (31) neste manual, com a ponte da barra condutora superior a ser levantada, a largura do armário é de 600 mm.
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta

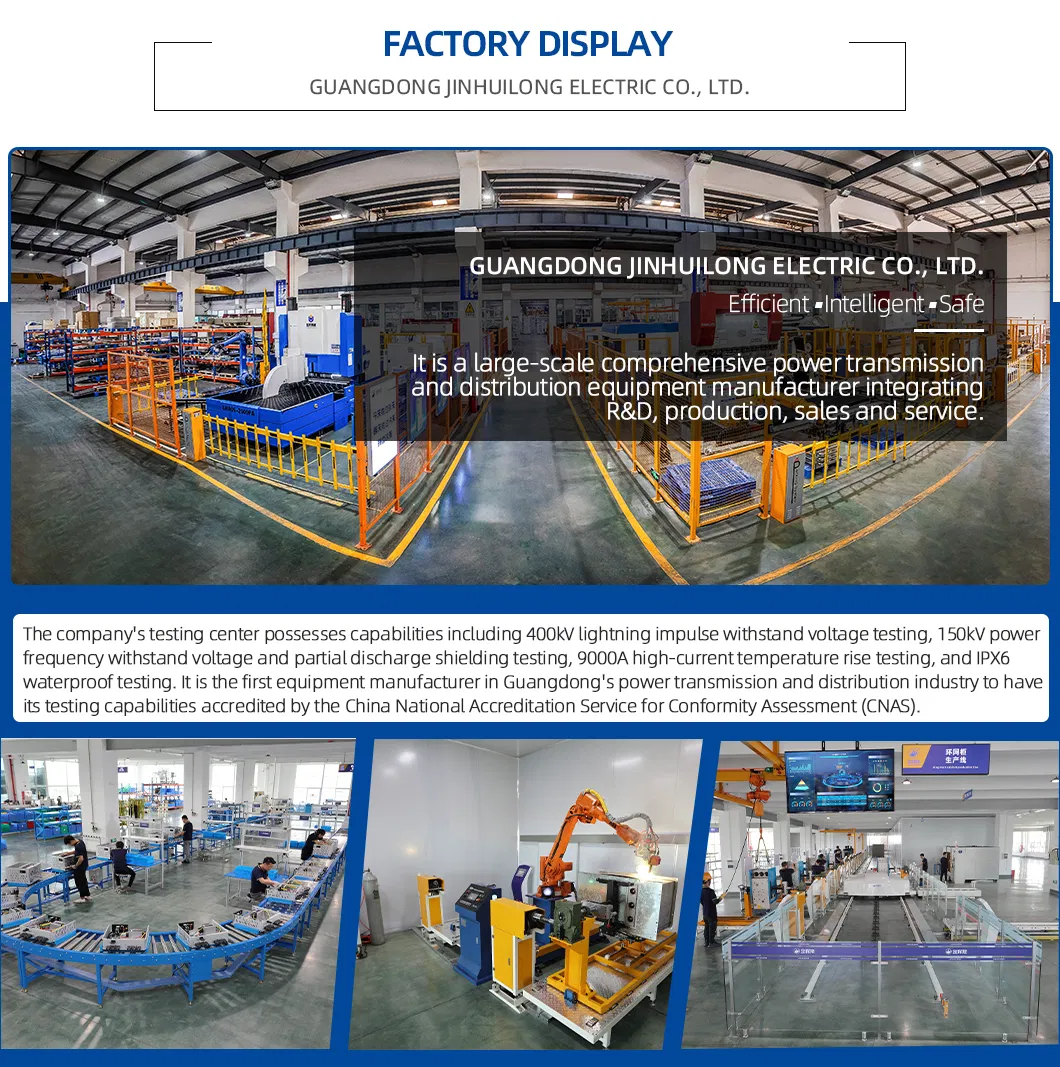

Perfil da Empresa
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Embalagem e Envio
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
Certificações
Kyn28-12 12kv Painel de Controle de Equipamento Elétrico Inteligente Metal Clad Mv para Distribuição de Energia em Subestação Compacta
PERGUNTAS FREQUENTES
Que produtos elétricos principais fornece?
Fornecemos principalmente armários de distribuição LV/MV (0,4kV-40,5 kV), disjuntores, subestações de caixa, interruptores montados em pólos e peças de suporte eléctricas relacionadas.
Você aceita OEM/ODM?
Sim, nós fazemos. A nossa equipa de engenharia profissional pode personalizar os produtos de acordo com os seus desenhos ou requisitos específicos.
Qual é o seu MOQ?
O nosso MOQ é um conjunto. Saudamos encomendas de testes pequenos para a sua cooperação inicial.
Qual é o tempo de entrega?
Depende da quantidade e das especificações da encomenda e, normalmente, demora cerca de 15-20 dias úteis.
Como você garante a qualidade do produto?
Temos uma equipa de CQ rigorosa e um processo de teste completo. Todos os produtos serão totalmente testados antes do envio e, se necessário, poderemos fornecer fotografias/vídeos de teste.
Que serviço pós-venda você oferece?
Fornecemos suporte técnico on-line a qualquer momento. Se tiver problemas de utilização do produto, responderemos e resolveremos-os atempadamente.
