35kv 31.5ka Painel Elétrico Interno Revestido de Metal Painel de Controle Elétrico para Salas de Distribuição Industrial
Descrição do produto
Visão Geral
Informação Básica
N ° de Modelo.
KYN61-40.5
Nível de tensão
Média Tensão
Instalação
Removível
Estrutura
Gabinete
Atual
CA
Tensão nominal
40,5 kv
Corrente nominal
1250/1600/2000A
Frequência nominal
50 hz
Resistência nominal de curto prazo
20/25/31,5 ka
Corrente de resistência nominal ao pico
50/63/80ka
Frequência de potência suportada
95kv(1min)
Classe de protecção
IP3X
Duração nominal do curto-circuito
4s
Humidade relativa do ar
95% média diária, 90% média mensal
Temperatura ambiente
+40°C ~ -25°C
Altitude
1000m
Pacote de Transporte
Caixa de madeira padrão de exportação
Especificação
Personalizado
Capacidade de Produção
100 conjuntos por mês
Descrição do Produto
Introdução ao Produto

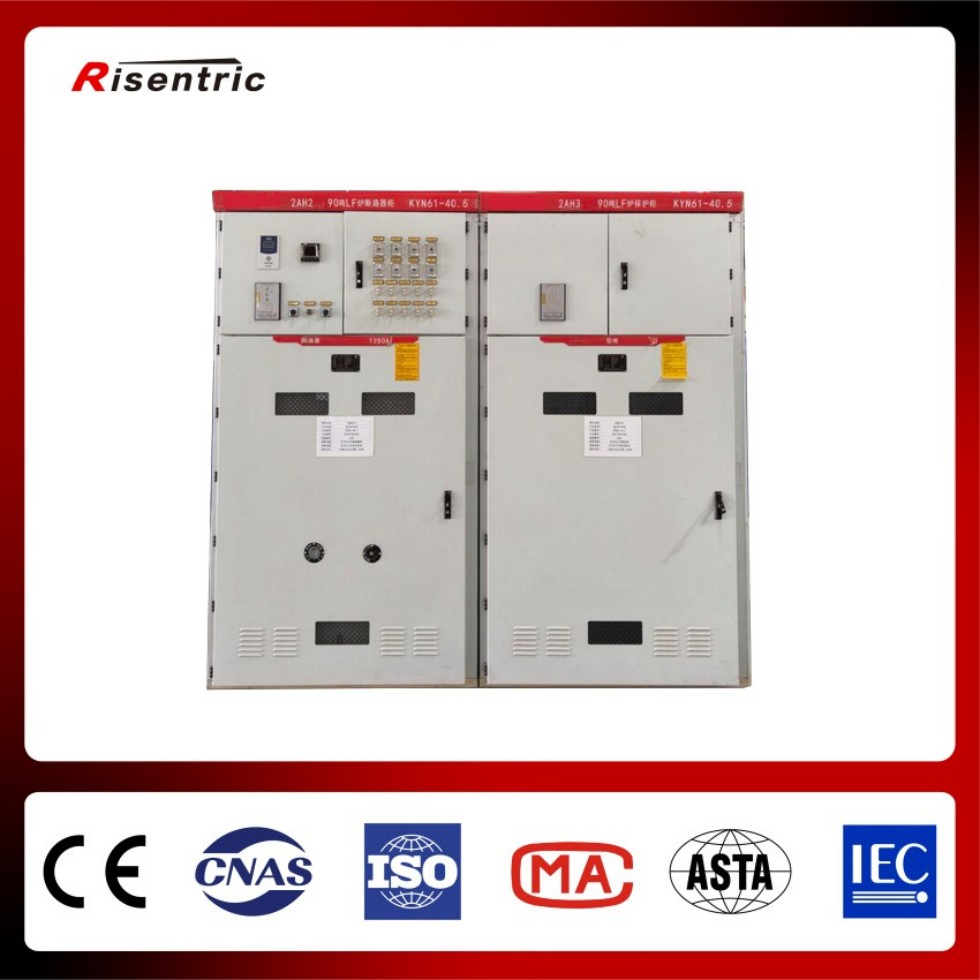

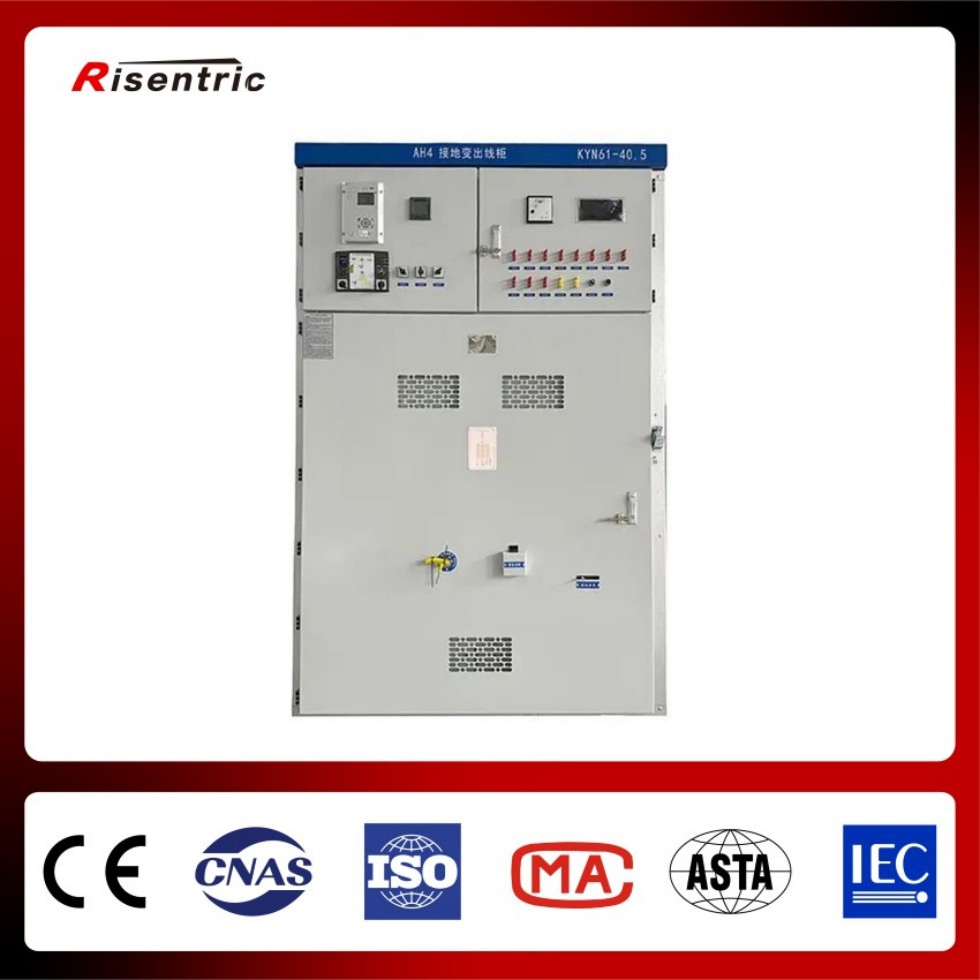

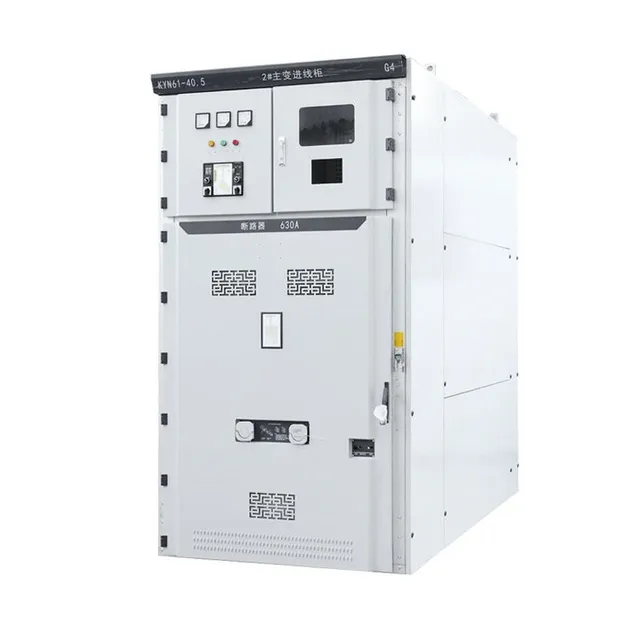

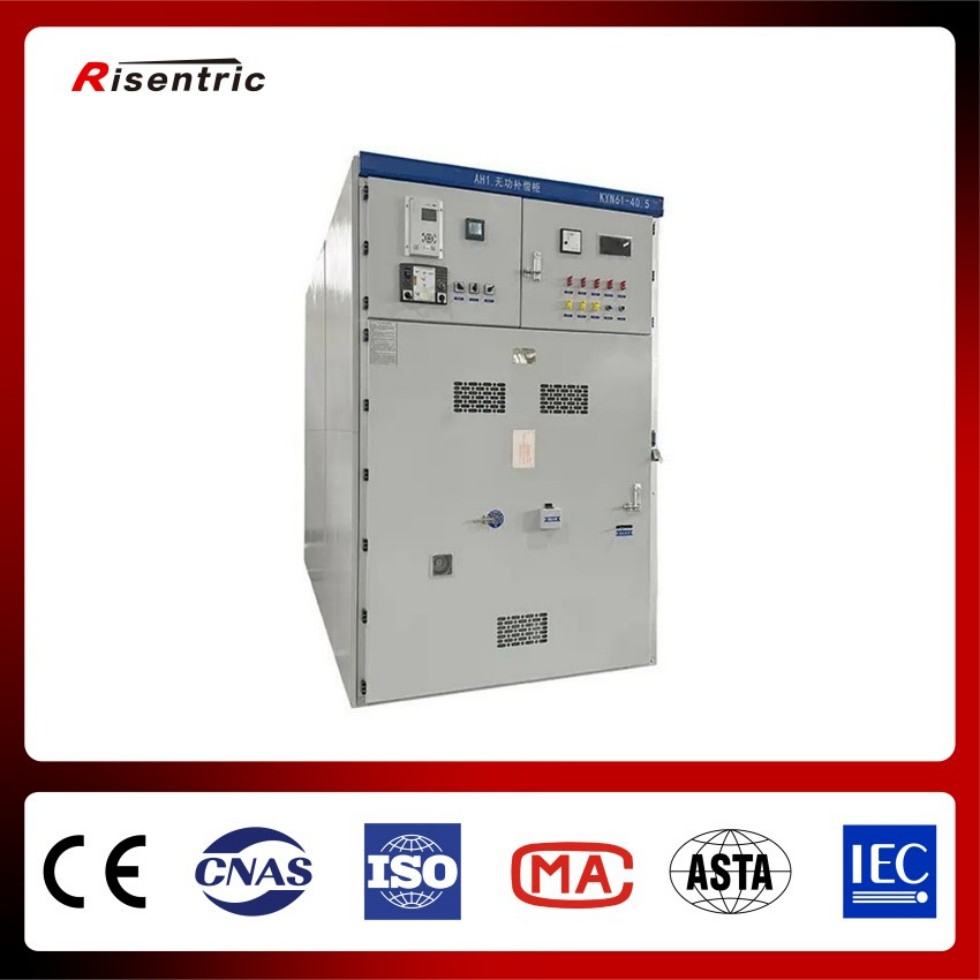

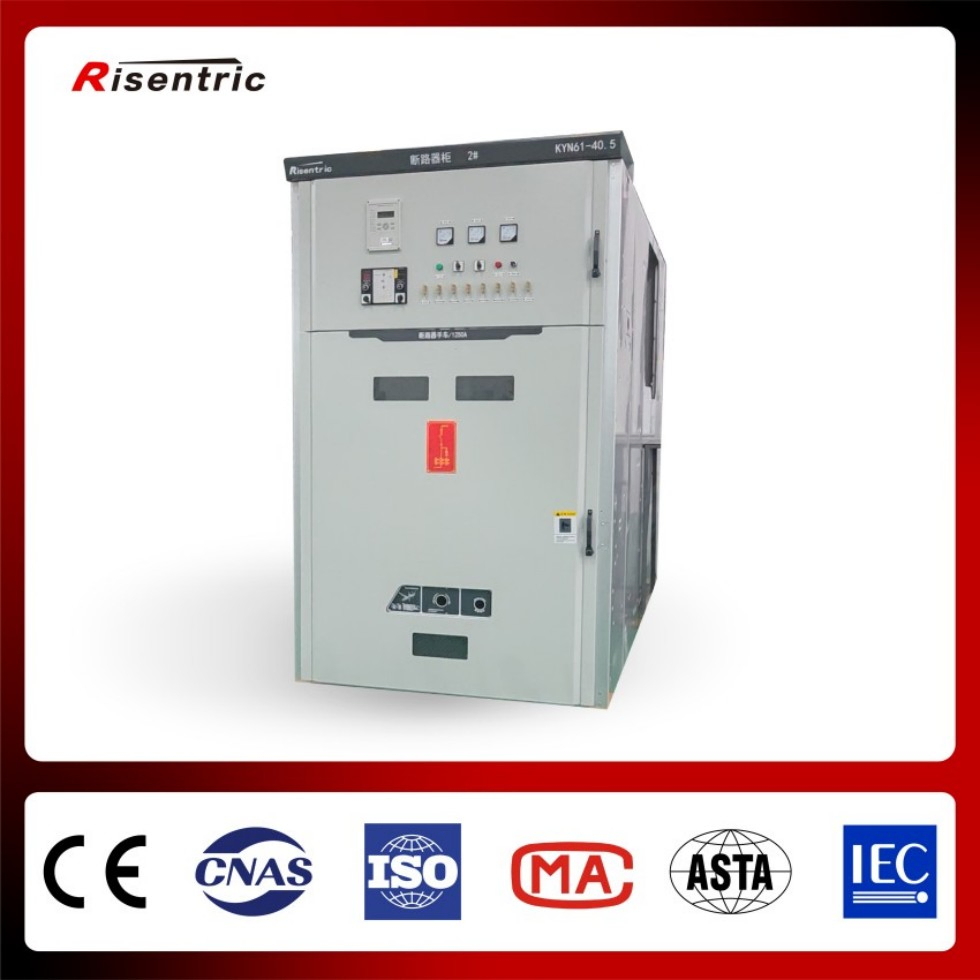

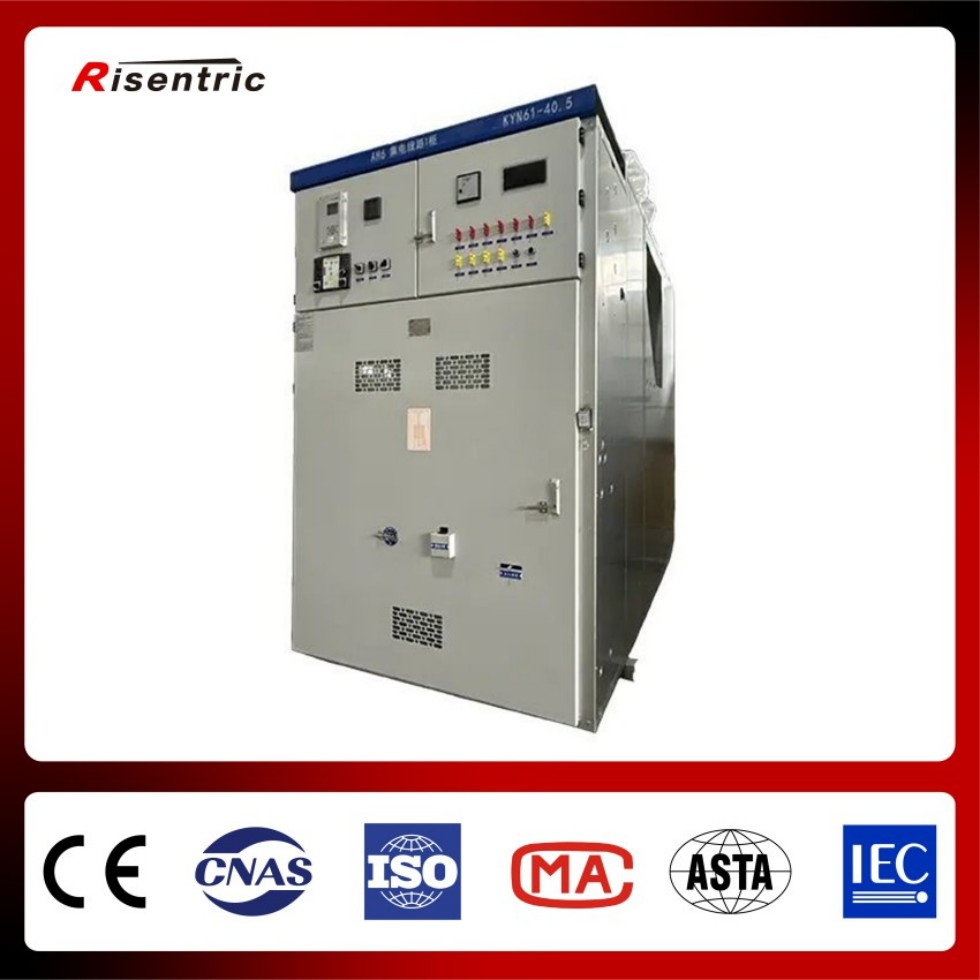

KYN61-40.5 - Aparelhagem AC amovível revestida a metal
O KYN61-40.5 é um painel de distribuição de alta tensão AC amovível, revestido a metal, concebido para sistemas de potência até 40.5 kV. É amplamente utilizado em subestações de transmissão e distribuição, centrais eléctricas, grandes instalações industriais, operações de exploração mineira e projectos de infra-estruturas onde são necessárias uma elevada fiabilidade, um forte desempenho em curto-circuito e um funcionamento seguro.

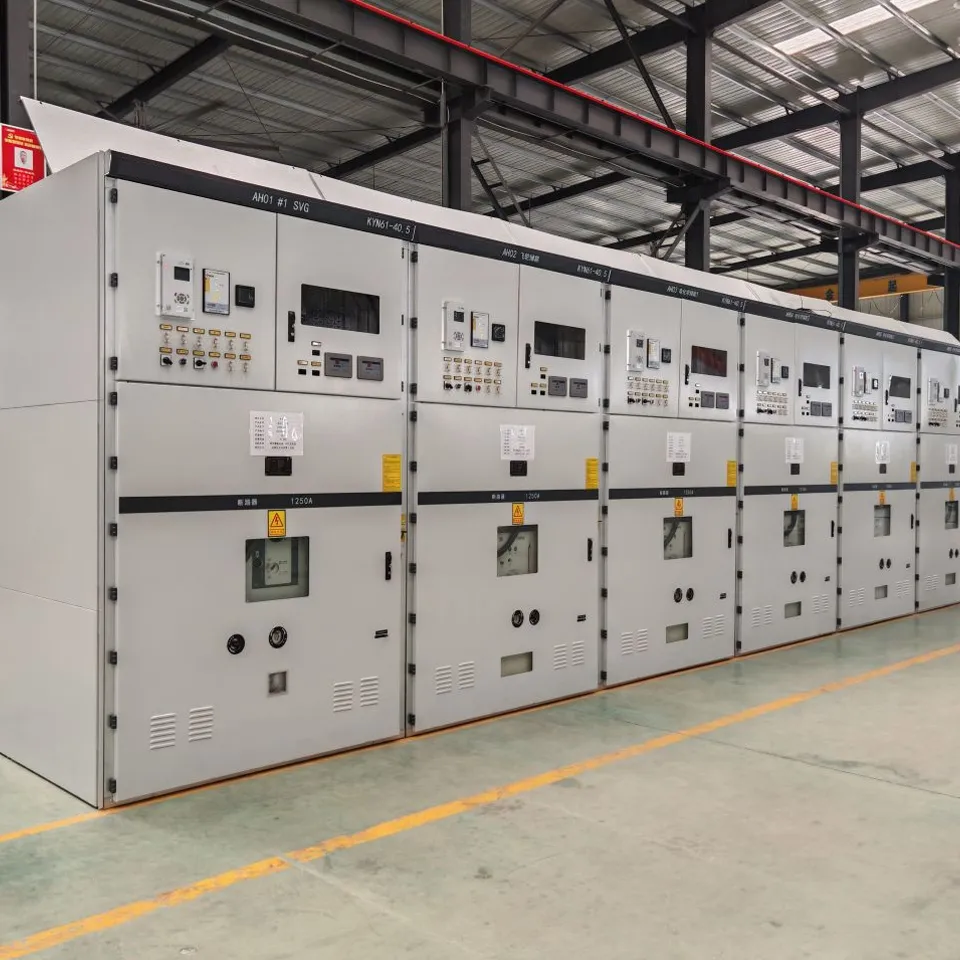

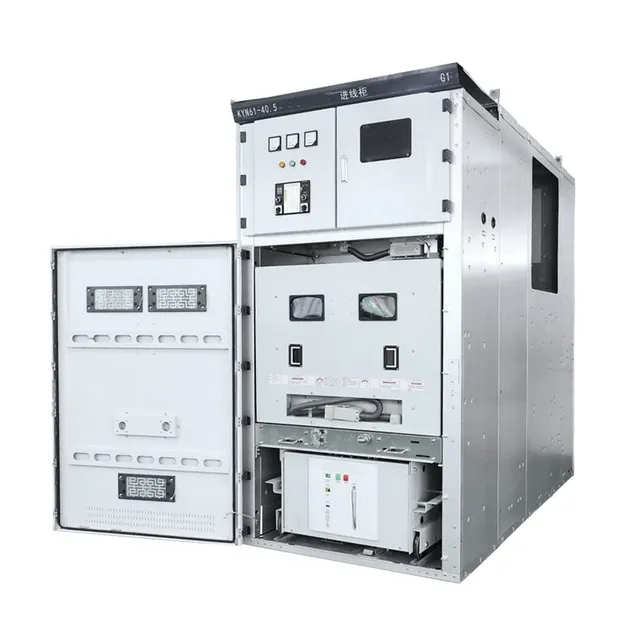

O painel de distribuição adota uma estrutura compartimentada e metálica com separação clara entre o compartimento do disjuntor, o compartimento do barramento, o compartimento do cabo e o compartimento de controle. Este design melhora a segurança operacional, simplifica a manutenção e minimiza o risco de propagação de falhas. O disjuntor de vácuo amovível permite uma instalação, inspecção e substituição convenientes, garantindo simultaneamente um desempenho de comutação fiável em condições normais e de falha.
O painel de distribuição KYN61-40.5 é montado de acordo com as normas aplicáveis e práticas de montagem estabelecidas. O conjunto completo integra equipamento primário qualificado, dispositivos de protecção e controlo, sistemas de interbloqueio e circuitos auxiliares para formar uma unidade de distribuição de alta tensão fiável, adequada para aplicações exigentes do sistema de alimentação.
Dados Eléctricos
| Item | Unidade | Dados | ||
|---|---|---|---|---|
| Tensão nominal | kV | 40.5 | ||
| Frequência nominal | Hz | 50 | ||
| Corrente nominal do disjuntor | A | 1250, 1600, 2000 | ||
| Corrente nominal do painel de distribuição | A | 1250, 1600, 2000 | ||
| Corrente de resistência nominal de curto prazo (4 s) | kA | 20, 25, 31.5 | ||
| Corrente de resistência nominal ao pico (pico) | kA | 50, 63, 80 | ||
| Corrente de quebra de curto-circuito nominal | kA | 20, 25, 31.5 | ||
| Corrente nominal de curto-circuito (pico) | kA | 50, 63, 80 | ||
| Nominal nível de isolamento | 1 min de frequência de potência suportável | Entre pólos / pólos para terra | kV | 95 |
| Em contactos abertos | kV | 110 | ||
| Resistência a impulsos de relâmpagos (pico) | Entre pólos / pólos para terra | kV | 185 | |
| Em contactos abertos | kV | 215 | ||
| Grau de protecção | - | Caixa: IP3X Compartimentos / Porta aberta: IP2X |
||
Conformidade com as Normas
O KYN61-40.5 foi concebido e testado em conformidade com os modelos GB/T 3906-2020 e DL/T 593-2016, que estão tecnicamente alinhados com a série IEC 62271 para aparelhagem de alta tensão. O produto passou em testes de tipo relevantes, incluindo resistência dielétrica, resistência a curto-circuito, aumento de temperatura e testes de operação mecânica, demonstrando desempenho elétrico estável e confiabilidade mecânica.
Fotos Detalhadas
Características do Produto
-

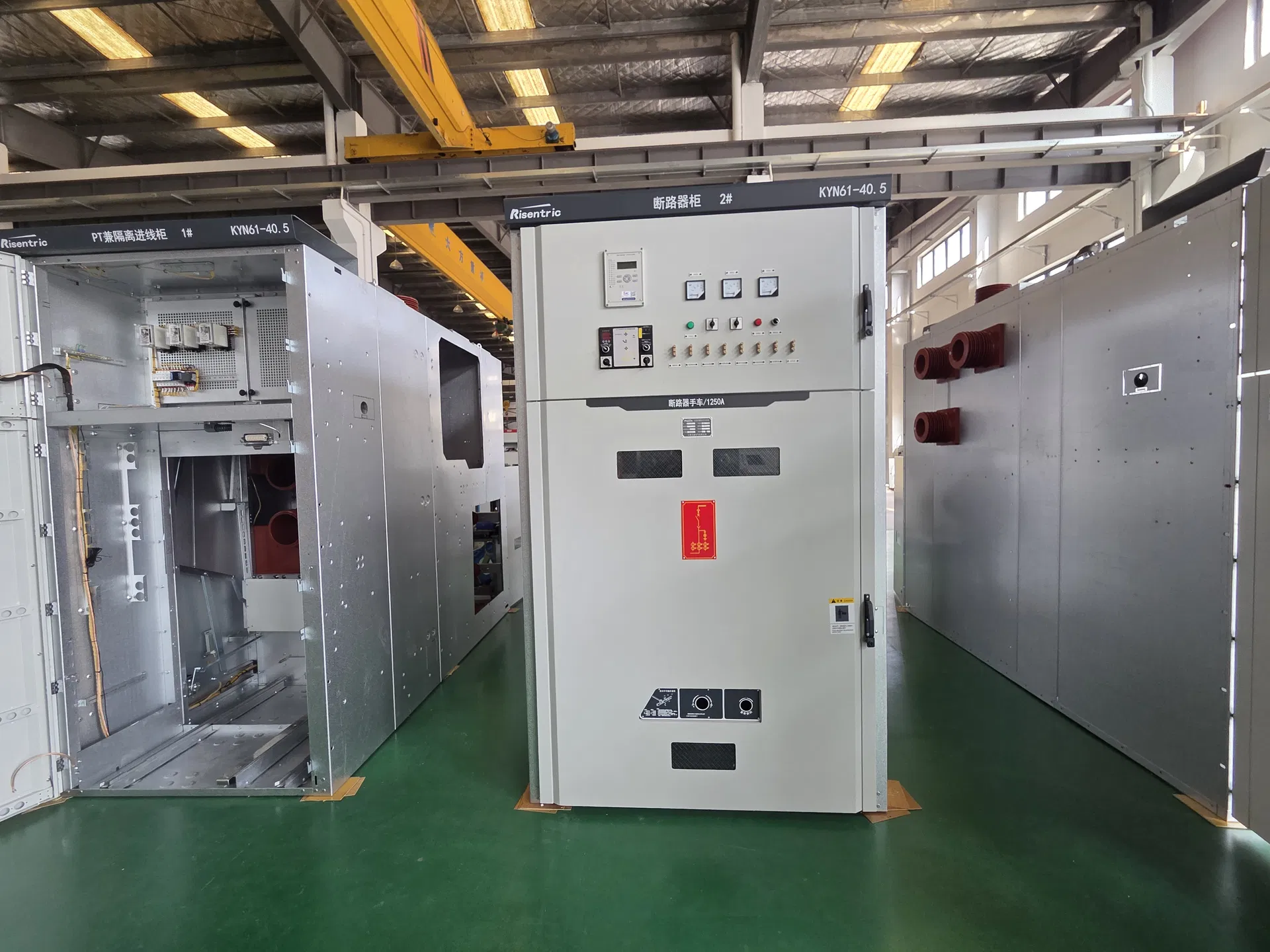

1. Concepção revestida de metal e compartimentadaEstrutura totalmente metálica com separação funcional de barramentos, disjuntores, cabos e compartimentos de baixa tensão, proporcionando segurança operacional melhorada e conformidade com os requisitos da norma IEC 62271-200.
-

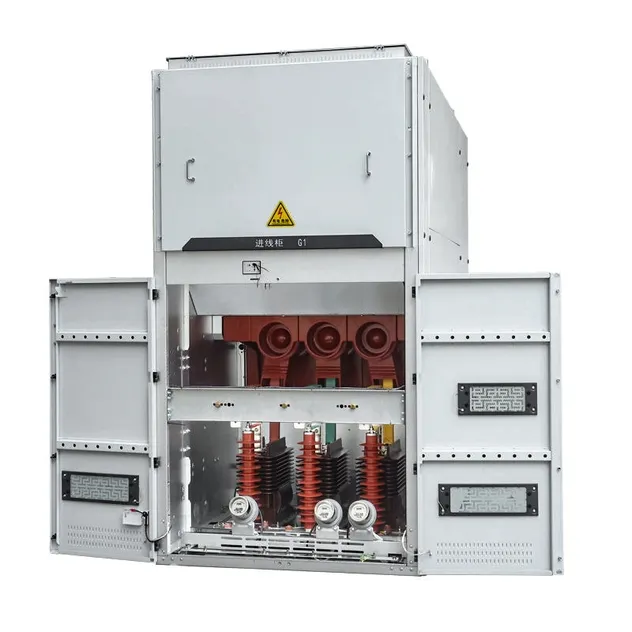

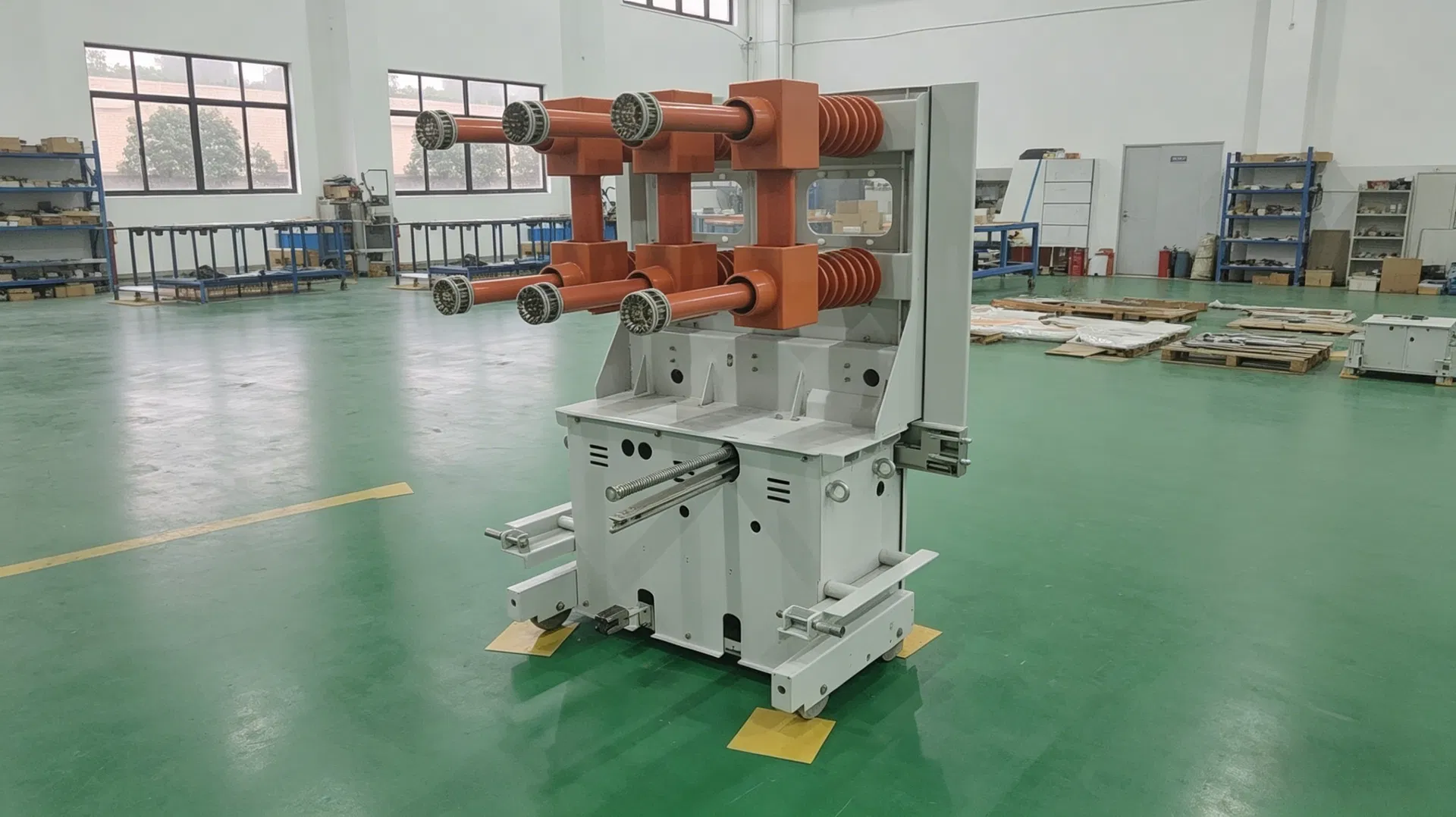

2. Disjuntor de vácuo amovívelEquipado com um disjuntor de vácuo amovível montado num mecanismo de camião, permitindo uma inserção, retirada e isolamento seguros para manutenção sem afetar os alimentadores adjacentes.
-
3. Comprehensive sistema de interbloqueio mecânicoO bloqueio fiável evita um funcionamento incorrecto, como a inserção ou retirada do martelo sob carga, o funcionamento do interruptor de ligação à terra quando o disjuntor está fechado e o acesso a compartimentos com corrente.
-
4. Coordenação de isolamento elevadoOs níveis de isolamento são coordenados de acordo com as normas IEC, garantindo uma resistência dieléctrica adequada em condições de frequência de energia e de impulso de iluminação.
-
5. Compatibility com protecção e controlo inteligentesSuporta a integração de relés de protecção numérica, dispositivos de medição e interfaces de comunicação, permitindo a monitorização remota, a coordenação de protecção, e automação de sistemas.
-
6. Construção mecânica robustaA estrutura rígida do armário e os componentes de alta qualidade garantem resistência mecânica, longa vida útil e resistência a tensões operacionais.
-
7. Instalação e manutenção convenientesO design de painel modular e a manutenção de acesso frontal facilitam a instalação, inspeção e substituição, reduzindo o tempo de inatividade e melhorando a eficiência operacional.
-
8. Compliance com normas reconhecidasConcebido e testado em conformidade com as normas GB/T 3906-2020 e DL/T 593-2016, tecnicamente alinhado com a série IEC 62271.
Condições de Funcionamento
1. Temperatura ambiente: Máximo: 40 ° C | Mínimo: − 15 ° C (ou –25 ° C para requisitos especiais) | Média de 24 horas: ≤ 35 ° C
2. Humidade relativa: Média diária: ≤ 95% | Média mensal: ≤ 90%
3. Altitude: ≤ 1000 m acima do nível do mar (Altitudes mais elevadas requerem redução de capacidade ou design especial.)
4. Condições atmosféricas: Livre de poeira excessiva, gases corrosivos, vapores inflamáveis e poluição pesada. Adequado para ambientes industriais interiores normais.
5. Condições sísmicas: Adequado para instalações com intensidade sísmica até aos níveis definidos nas normas aplicáveis.
6. Instalação em interior: O painel de distribuição deve ser instalado numa base nivelada com ventilação adequada, assegurando uma dissipação normal do calor e um funcionamento seguro.
