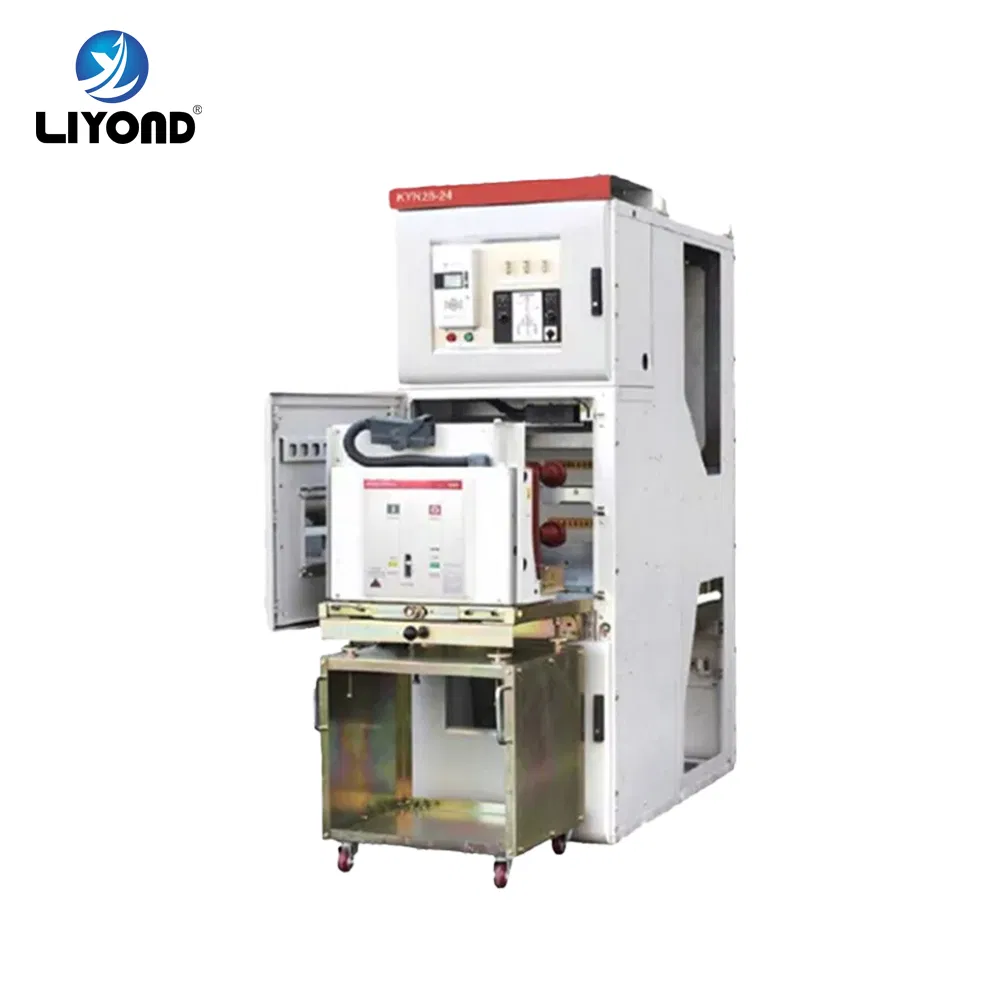

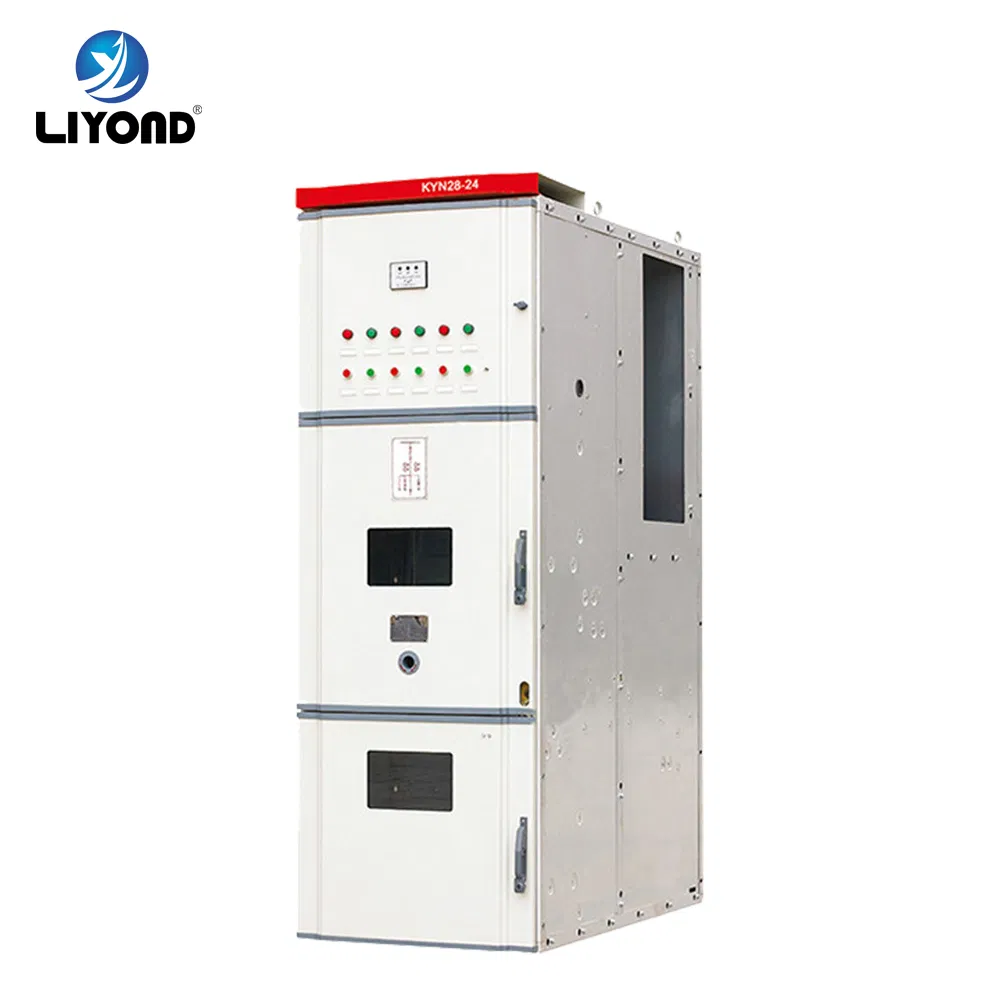

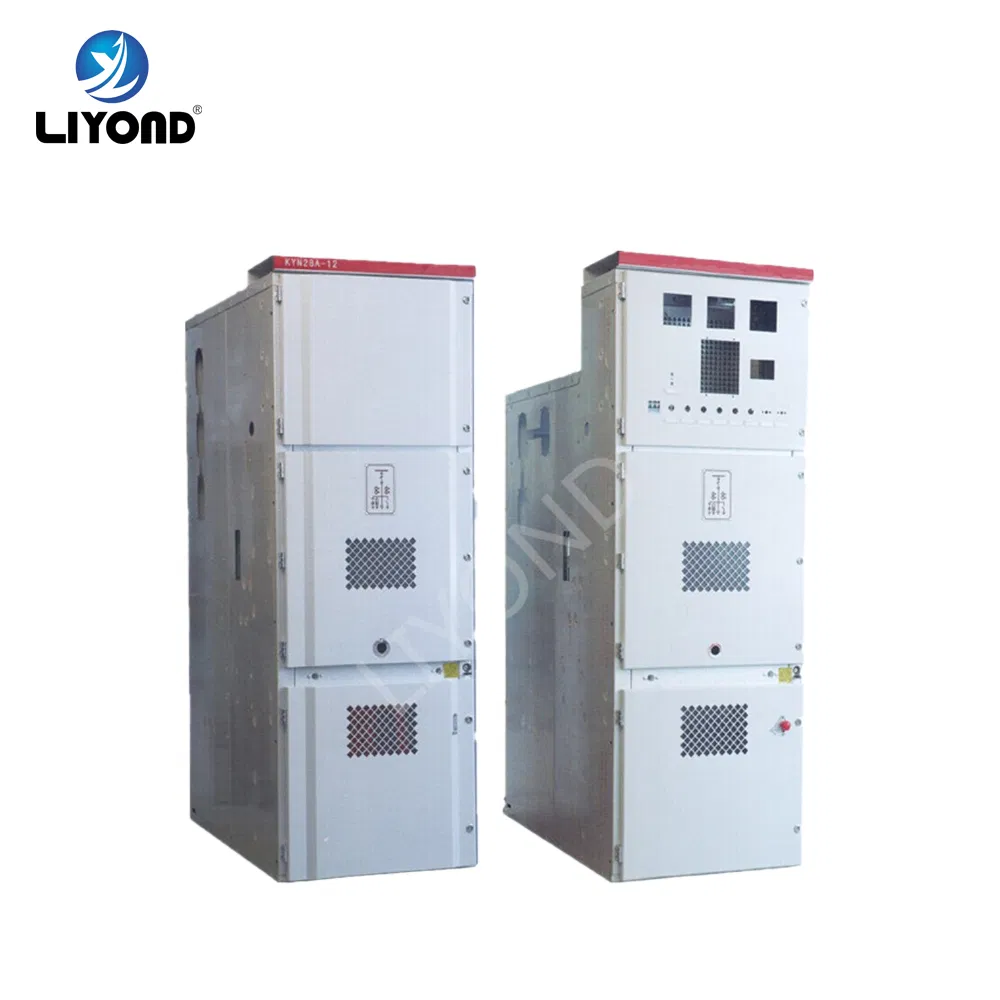

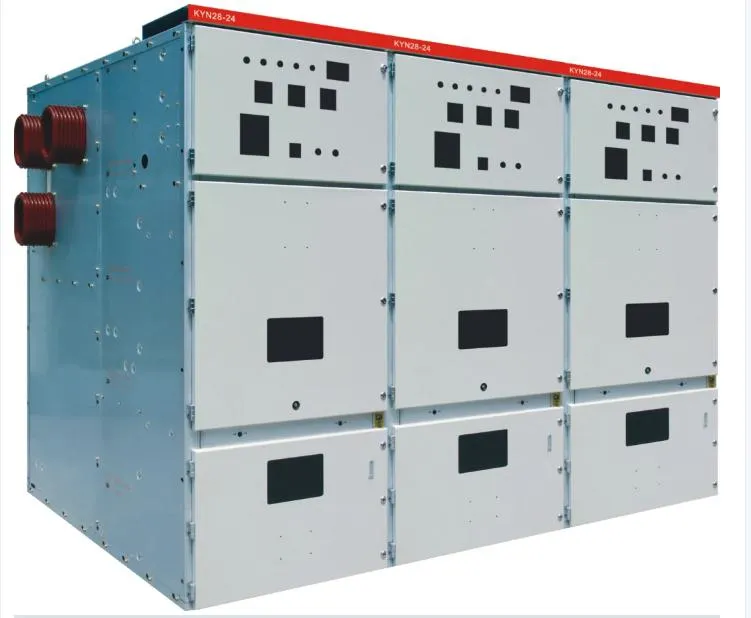

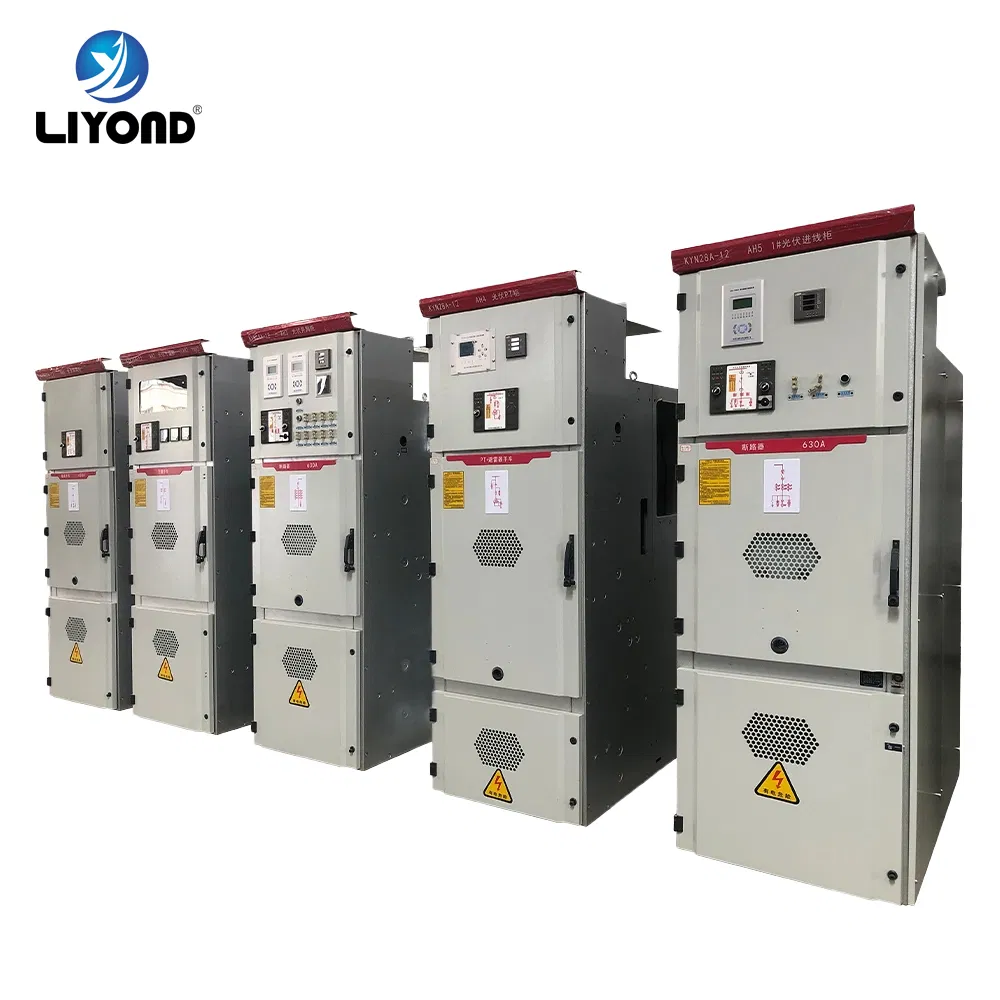

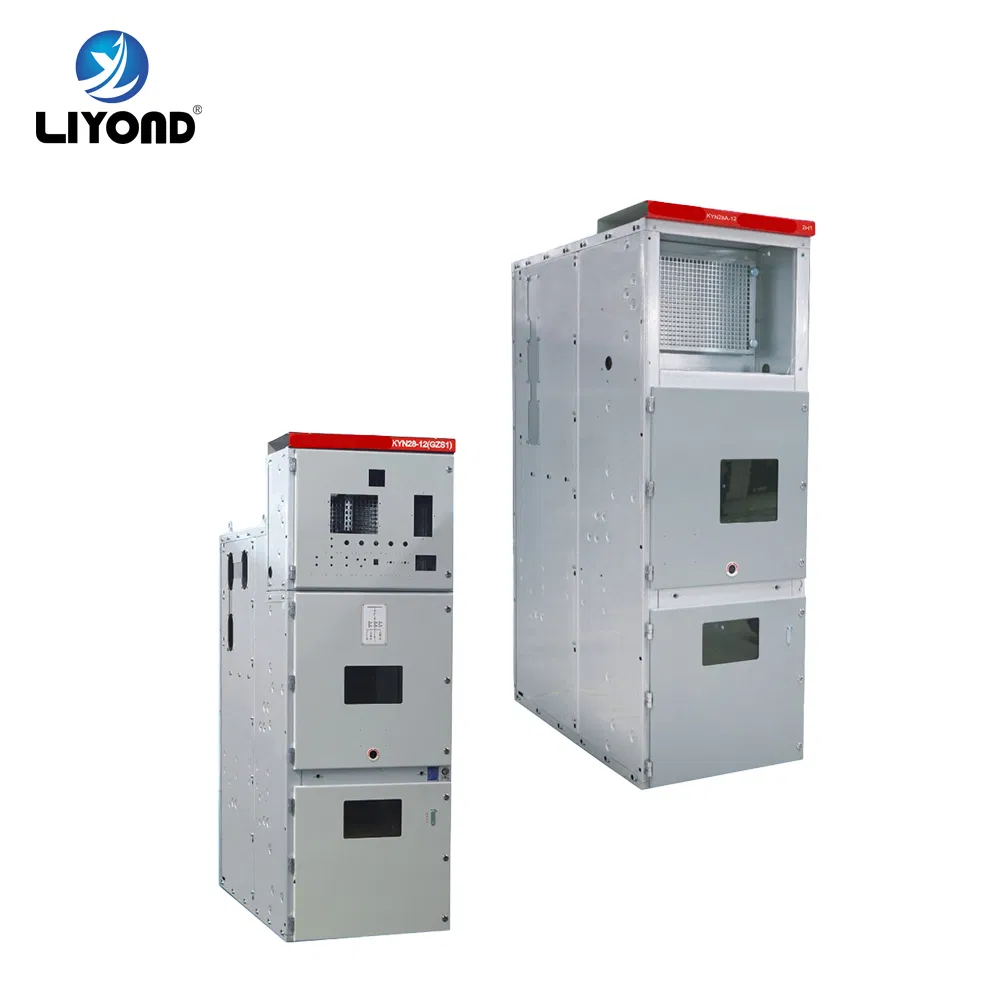

Kyn28 24kv Painel de Seccionamento Metálico Removível para Distribuição de Energia
Descrição do produto
Informação Básica
N ° de Modelo.
KYN28
Nível de tensão
Alta voltagem
Instalação
removível
Estrutura
extraível
Atual
DC
Pacote de Transporte
pacotes
Especificação
24 kg
Origem
China
Capacidade de Produção
5000/ano
Descrição de Produto
Resumo:
KYN28 -24 tipo armário é trifásico AC50Hz, Tensão nominal 24KV equipamentos de distribuição de energia interior. Como plantas de energia, subestações, de empresas mineiras & industrial para aceitar e distribuir de energia elétrica para controlar, proteger e monitorar o circuito, etc. Também pode ser usado para controlar o local da operação freqüente.
KYN28 -24 tipo armário é trifásico AC50Hz, Tensão nominal 24KV equipamentos de distribuição de energia interior. Como plantas de energia, subestações, de empresas mineiras & industrial para aceitar e distribuir de energia elétrica para controlar, proteger e monitorar o circuito, etc. Também pode ser usado para controlar o local da operação freqüente.
Descrição da estrutura
Painéis de distribuição solicitados são projetados de acordo com a GB3906 e Ie 298. Todo o painel de distribuição pode ser extraído do armário e partes separadas (carrinho) dois componentes. Estrutura do gabinete são feitas de alumínio depositado zine ou placa de chapa galvanizada aparafusado combinação formando uma partição de metal separando a parte do circuito sala de amaciamento, sala de barramento principal sala de cabos e a sala de comando relé. E construção totalmente metálica foram aterrados, cada compartimento do sistema de circuito principal canal de liberação de pressão separada, no compartimento do cabo pode ser ajustado para 40*6mm de barramento de terra.
Principais características
- Simples e eficazes de "Cinco Anti" para evitar abusos de bloqueio.
- Pode ser equipado com VS1, VD4, 3AH contatores a vácuo, etc.
- Pode ser equipado com transformador de voltagem handcart, handcart isolamento, fusíveis, etc. Usados de forma intercambiável.
- O armário pode ser montado na parede, manutenção frontal do gabinete, reduzindo o espaço do chão.
- Compartimento do disjuntor e o aquecedor do compartimento do cabo podem ser instalados separadamente, para evitar corrosão e condensação.
- Espaço amplo de cabo, pode ser conectado a uma pluralidade de cabos.
- A Shell grau de protecção IP4*, entre bagagens classe de protecção IP2*.
- O material pode ser chapa galvanizada ou depositada em alumínio e produção de chapa de zinco.
Especificação principal
| N° | O ponto | Unidade | Os dados |
|---|---|---|---|
| 1 | Tensão nominal | KV | 12/24 |
| 2 | Corrente nominal | Um | 630 |
| 3 | Frequência nominal | Hz | 50/60 |
| 4 | Corrente de curto circuito nominal | KA | 20 |
| 5 | Pouco tempo suportar a corrente nominal (3s) | KA | 20 |
| 6 | O pico de suportar a corrente nominal | KA | 50 |
| 7 | Freqüência de potência nominal tensão resistir | KV | 42/48 |
| 8 | Relâmpagos impluse suportar a tensão nominal | KV | 75/85 |
| 9 | Anel secundário 1 min de frequência de alimentação tensão resistir | KV | 2 |
Esboço de gabinete dimensões(mm) (não incluindo porta)
| Altura | Largura | Profundidade |
|---|---|---|
| 2300 | 800 | 1800 |
| 2300 | 1000 | 1800 |

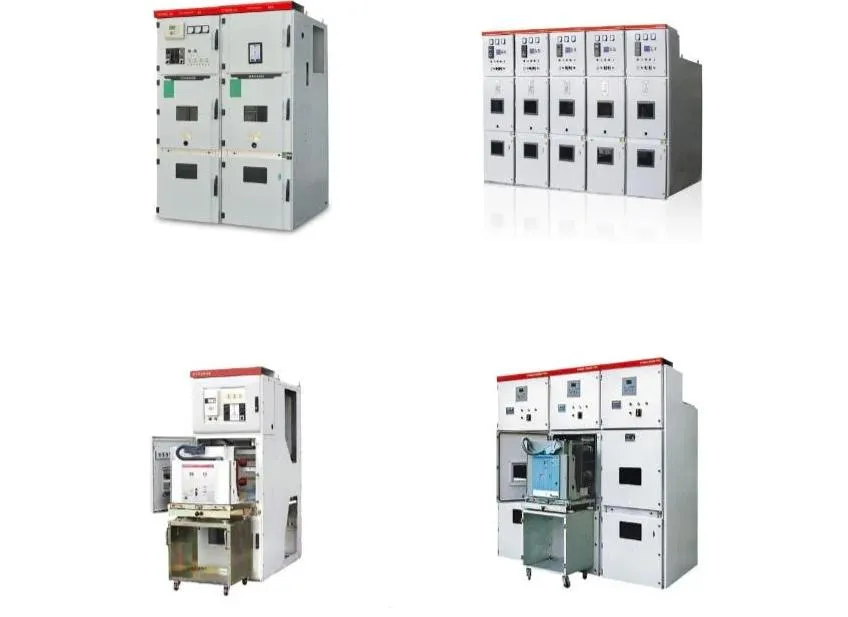

Galeria de Detalhes
Perguntas Frequentes (FAQ)
Para quais aplicações o gabinete KYN28 é indicado?
O KYN28 é ideal para instalações internas de distribuição de energia trifásica de alta voltagem (24KV), sendo comumente utilizado em centrais elétricas, subestações de energia e em instalações de empresas industriais e mineiras.
O que significa o recurso "Cinco Anti" integrado ao painel?
Refere-se ao sistema de intertravamento de segurança mecânico e elétrico projetado para evitar erros operacionais críticos, protegendo tanto os operadores quanto a integridade de todo o sistema elétrico.
Quais tipos de disjuntores a vácuo podem ser instalados neste painel?
O painel de distribuição pode ser convenientemente equipado com disjuntores a vácuo renomados, como os modelos VS1, VD4 e 3AH, proporcionando excelente flexibilidade e intercambialidade de uso.
Como o gabinete lida com problemas de umidade e corrosão?
Para evitar a condensação e os danos por corrosão interna, o compartimento do disjuntor e o aquecedor do compartimento de cabos podem ser configurados e instalados de forma totalmente independente.
Qual é o material de construção da estrutura do gabinete?
A estrutura principal é fabricada a partir de placas de liga de alumínio e zinco depositado ou de chapas de aço galvanizado de alta qualidade, garantindo alta resistência mecânica e propriedades anticorrosivas.
