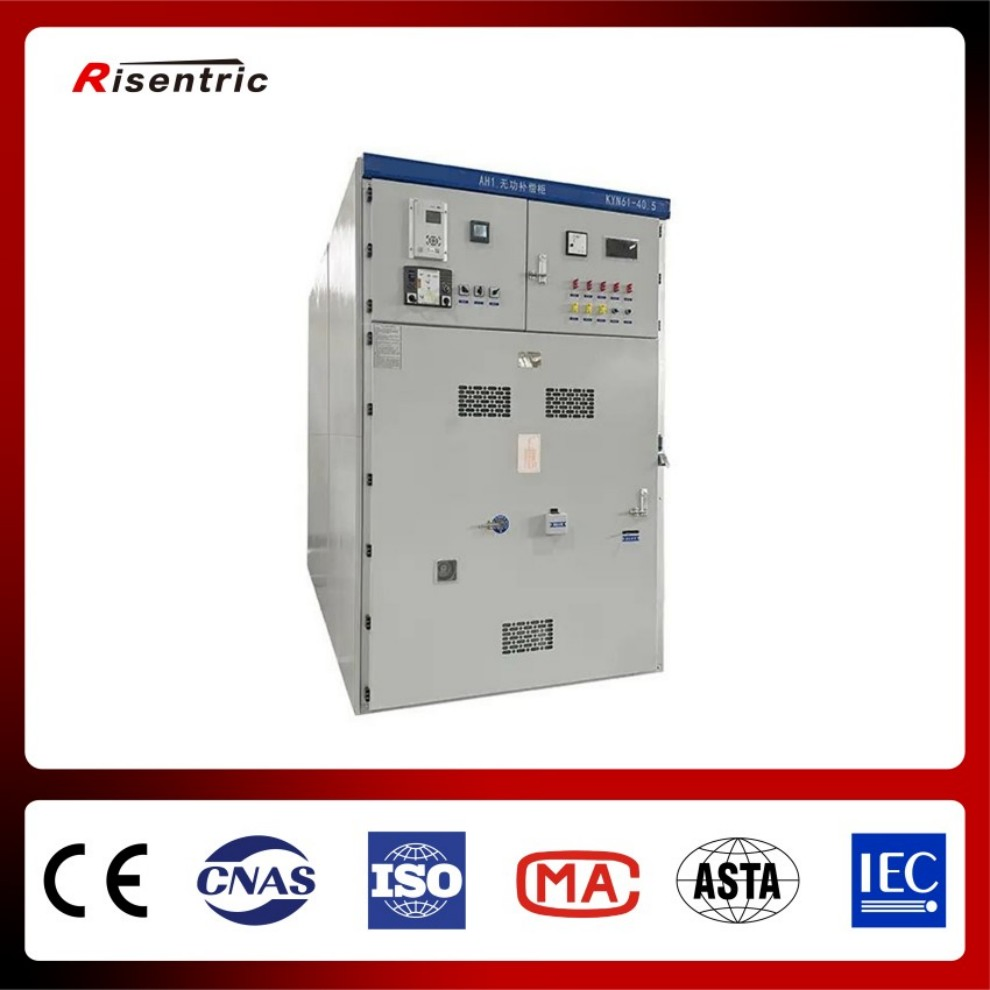

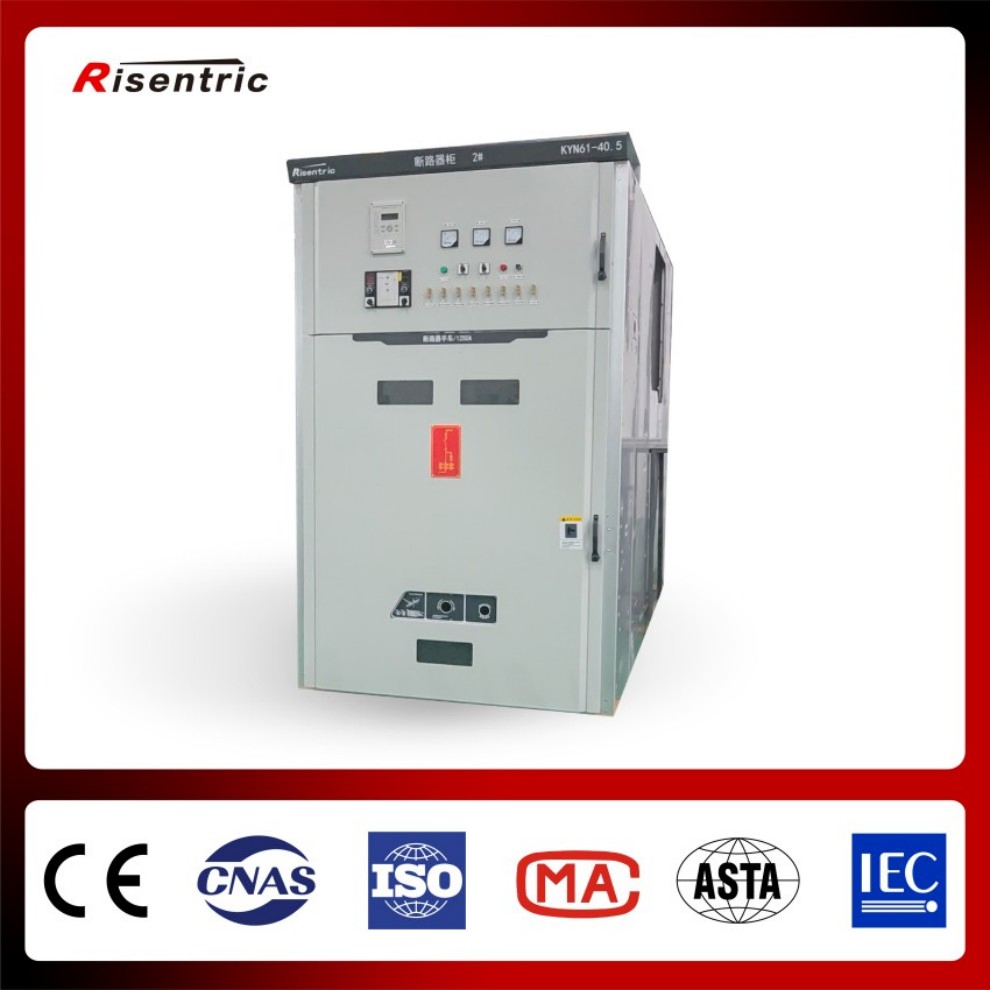

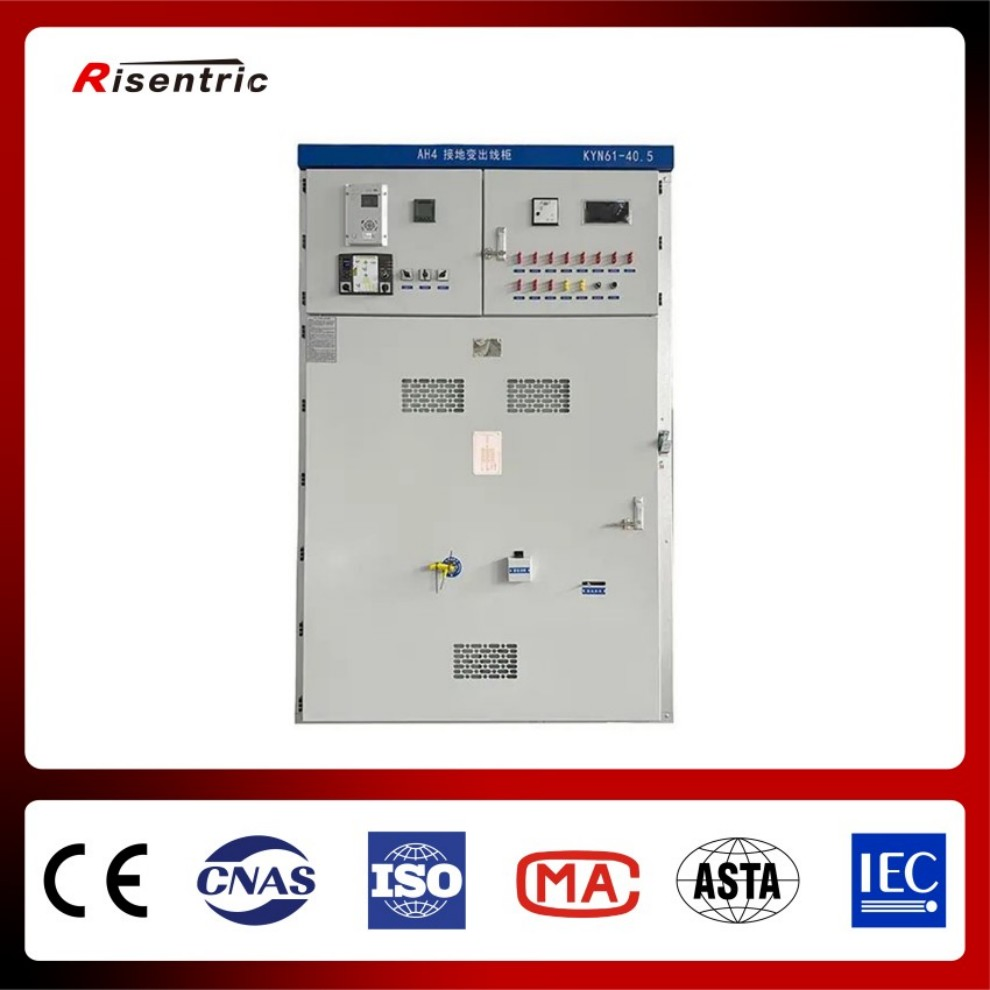

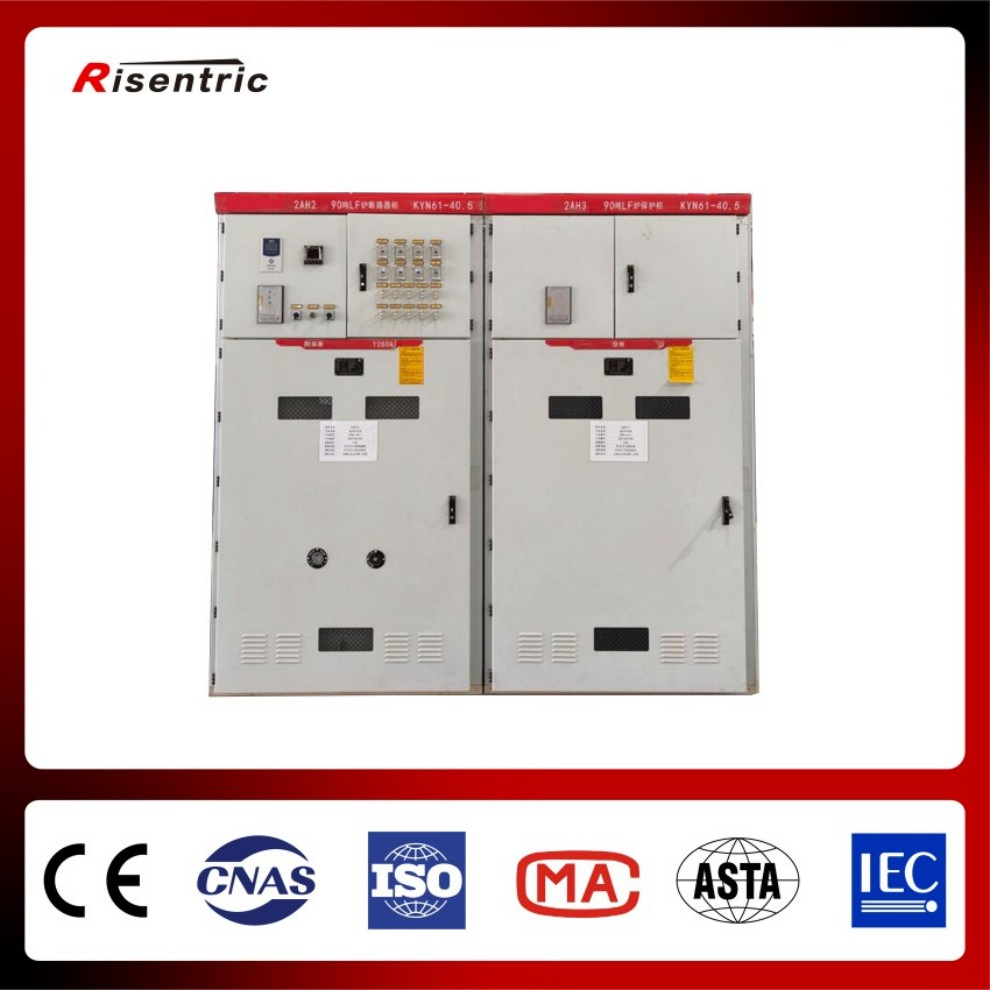

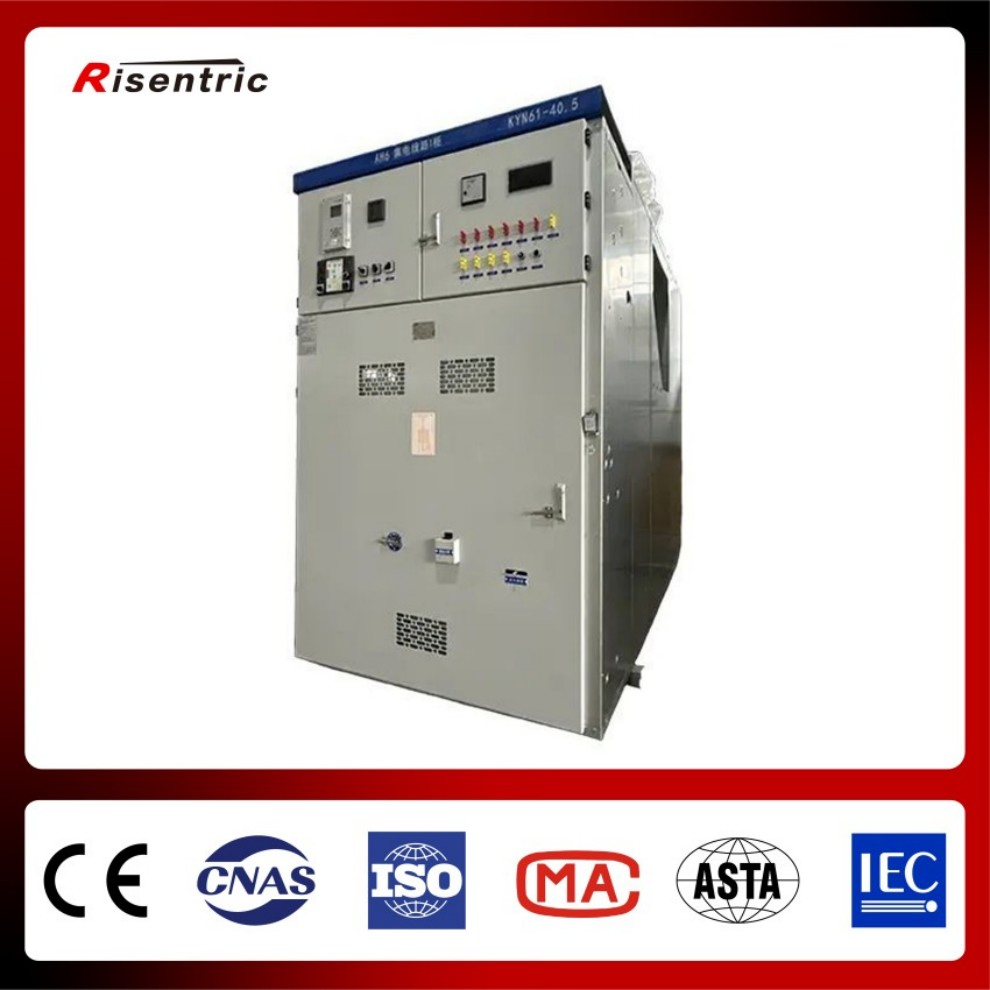

35kv Painel Elétrico de Chaveamento Metálico Tipo Painel de Controle Elétrico para Sistemas de Distribuição Primária
Descrição do produto
Informação Básica
N ° de Modelo
KYN61-40.5
Nível de tensão
Média Tensão
Instalação
Removível
Estrutura
Gabinete
Atual
CA
Tensão nominal
40,5 kv
Corrente nominal
1250/1600/2000A
Frequência nominal
50 hz
Resistência a curto prazo
20/25/31,5 ka
Corrente de pico nominal
50/63/80ka
Tensão suportável (1min)
95kv
Classe de protecção
IP3X
Duração nominal do curto-circuito
4s
Humidade relativa do ar
95% média diária, 90% mensal
Temperatura ambiente
+40°C~-25°C
Altitude máxima
1000m
Pacote de Transporte
Caixa de madeira padrão de exportação
Especificação
Personalizado
Capacidade de Produção
100 conjuntos por mês
Descrição do Produto
KYN61-40.5 - Aparelhagem AC amovível revestida a metal
O KYN61-40.5 é um painel de distribuição de alta tensão AC amovível, revestido a metal, concebido para sistemas de potência até 40.5 kV. É amplamente utilizado em subestações de transmissão e distribuição, centrais eléctricas, grandes instalações industriais, operações de exploração mineira e projectos de infra-estruturas onde são necessárias uma elevada fiabilidade, um forte desempenho em curto-circuito e um funcionamento seguro.
O painel de distribuição adota uma estrutura compartimentada e metálica com separação clara entre o compartimento do disjuntor, o compartimento do barramento, o compartimento do cabo e o compartimento de controle. Este design melhora a segurança operacional, simplifica a manutenção e minimiza o risco de propagação de falhas. O disjuntor de vácuo amovível permite uma instalação, inspecção e substituição convenientes, garantindo simultaneamente um desempenho de comutação fiável em condições normais e de falha.
Este painel de distribuição é montado de acordo com as normas aplicáveis e práticas de montagem estabelecidas. O conjunto completo integra equipamento primário qualificado, dispositivos de protecção e controlo, sistemas de interbloqueio e circuitos auxiliares para formar uma unidade de distribuição de alta tensão fiável, adequada para aplicações exigentes do sistema de alimentação.
Dados Elétricos do Equipamento
| Item | Unidade | Dados | |
|---|---|---|---|
| Tensão nominal | kV | 40.5 | |
| Frequência nominal | Hz | 50 | |
| Corrente nominal do disjuntor | A | 1250, 1600, 2000 | |
| Corrente nominal do painel de distribuição | A | 1250, 1600, 2000 | |
| Corrente de resistência nominal de curto prazo (4 s) | kA | 20, 25, 31.5 | |
| Corrente de resistência nominal ao pico (pico) | kA | 50, 63, 80 | |
| Corrente de quebra de curto-circuito nominal | kA | 20, 25, 31.5 | |
| Corrente nominal de curto-circuito (pico) | kA | 50, 63, 80 | |
| Nível de isolamento nominal | 1 min frequência de potência suportada (Terra/Pólos) | kV | 95 |
| 1 min frequência de potência suportada (Contactos abertos) | kV | 110 | |
| Resistência a impulsos de relâmpagos (pico) | Entre pólos / pólos para terra | kV | 185 |
| Em contactos abertos | kV | 215 | |
| Grau de protecção | - | Caixa: IP3X | Porta Aberta: IP2X | |
Conformidade com as Normas
O KYN61-40.5 foi concebido e testado em conformidade com as diretivas GB/T 3906-2020 e DL/T 593-2016, que estão tecnicamente alinhadas com a série IEC 62271 para aparelhagem de alta tensão. O produto passou em testes de tipo relevantes, incluindo resistência dielétrica, resistência a curto-circuito, aumento de temperatura e testes de operação mecânica, demonstrando excelente estabilidade e confiabilidade mecânica.

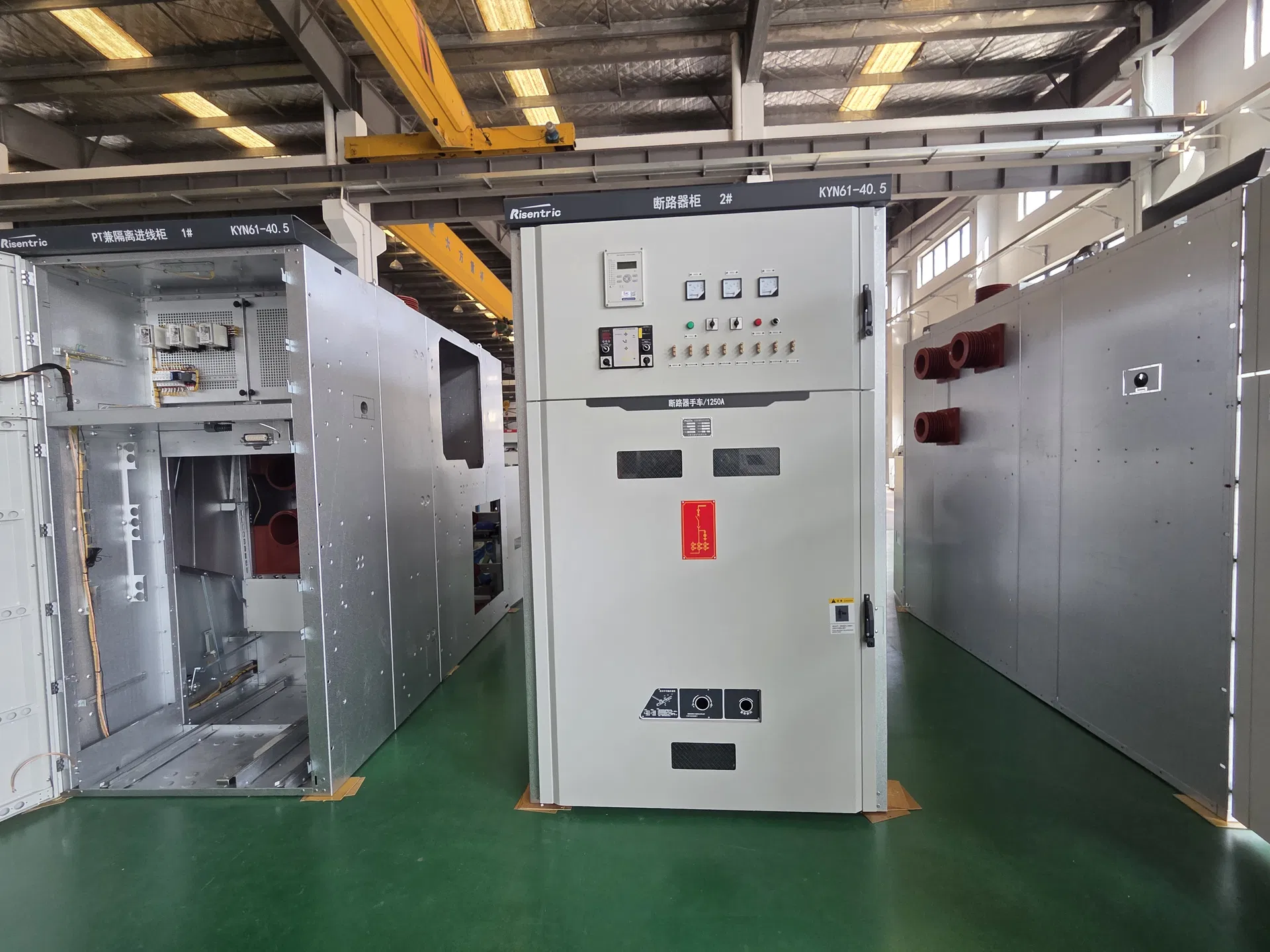

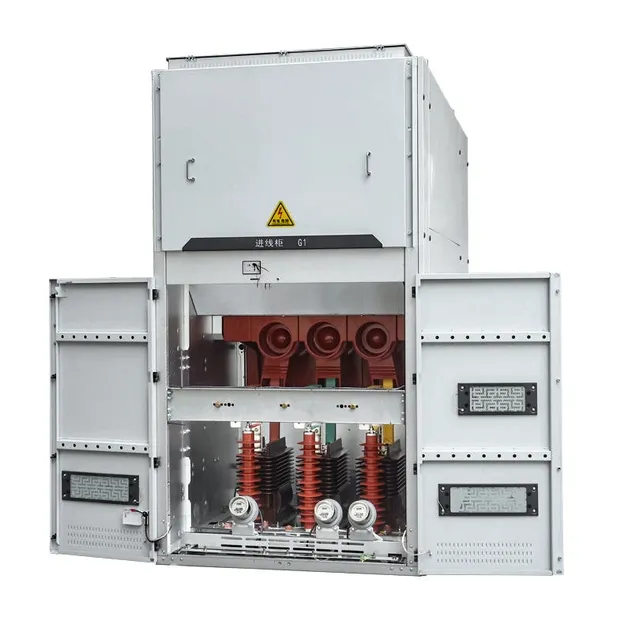

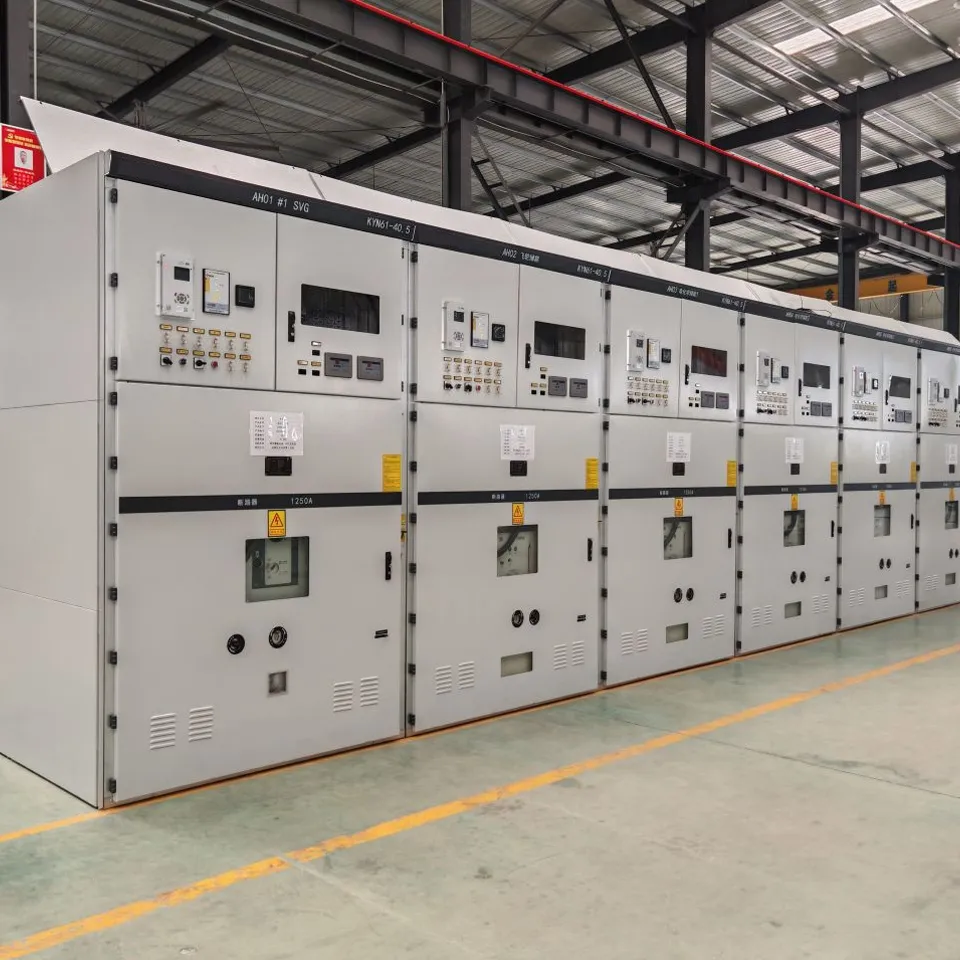

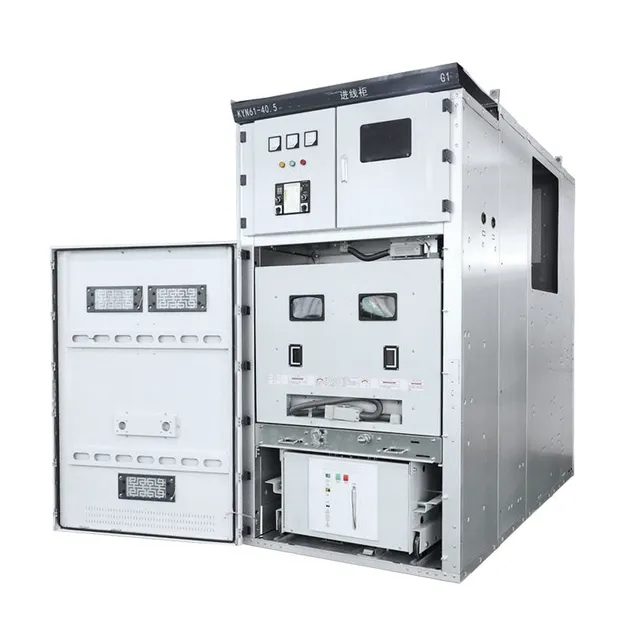

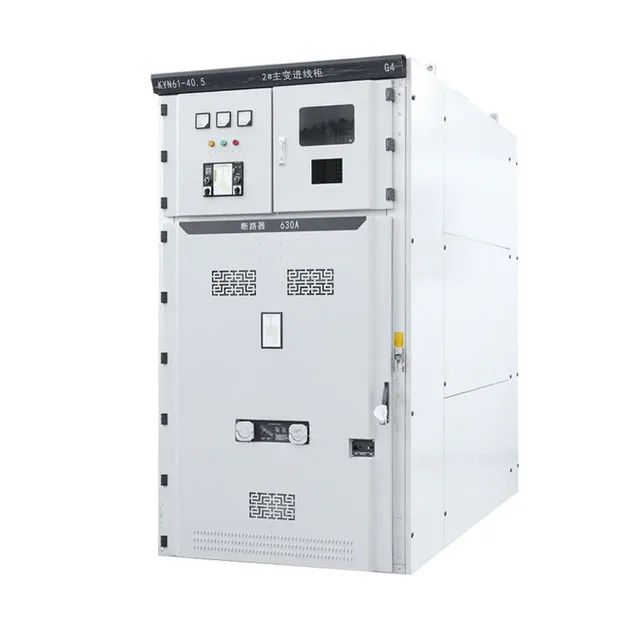

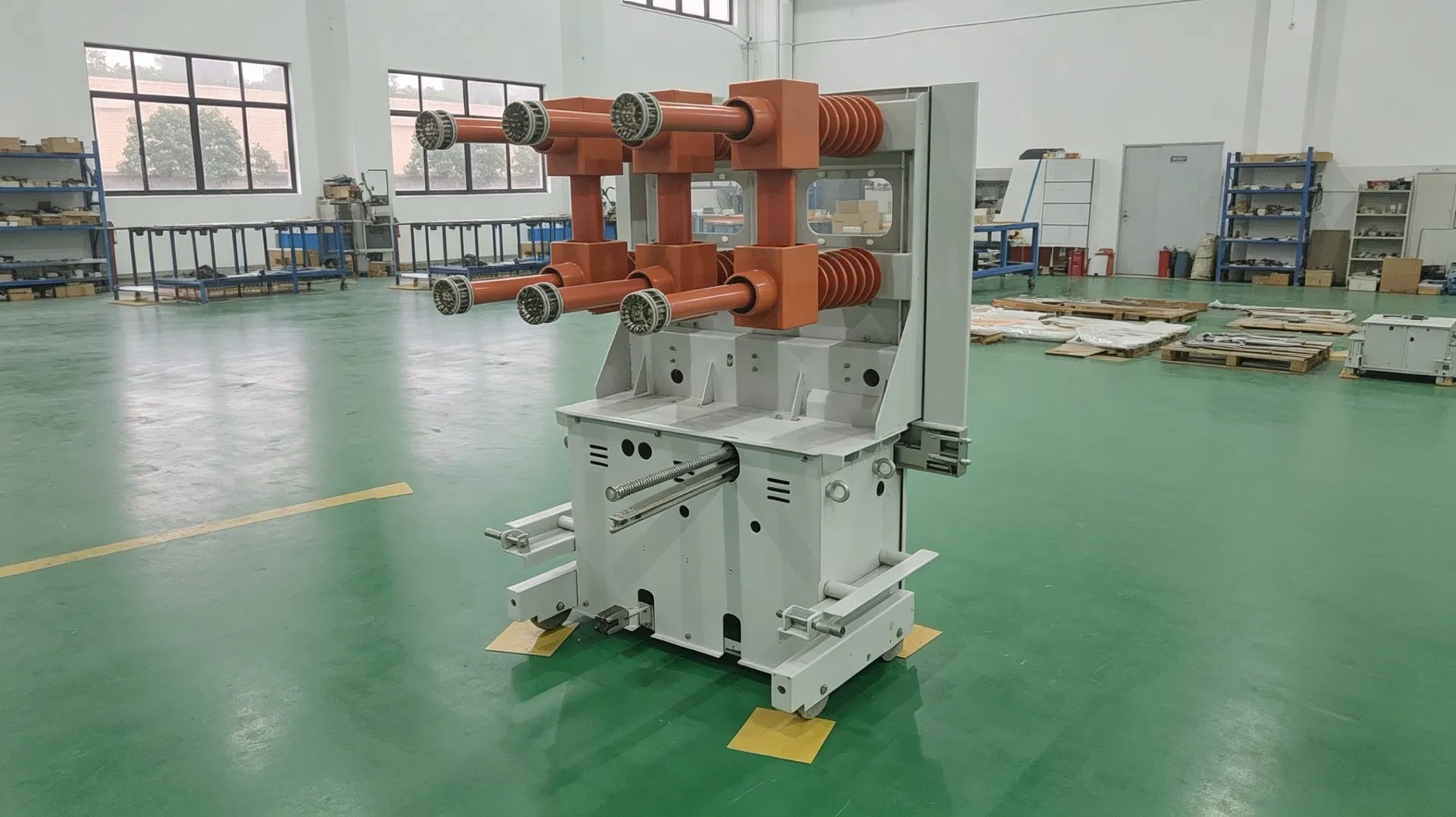

Fotos Detalhadas do Equipamento
Características do Produto
1. Concepção Revestida de Metal e Compartimentada
Estrutura totalmente metálica com separação funcional de barramentos, disjuntores, cabos e compartimentos de baixa tensão, proporcionando segurança de acordo com a norma IEC 62271-200.
2. Disjuntor de Vácuo Amovível
Mecanismo montado sobre camião que permite a inserção, retirada e isolamento seguros para tarefas de manutenção sem afetar os alimentadores vizinhos.
3. Sistema Completo de Interbloqueio Mecânico
Evita operações incorretas, como acionar o disjuntor sob carga ou acessar áreas ativas com componentes energizados.
4. Elevada Coordenação de Isolamento
Níveis dielétricos coordenados de acordo com normas IEC, oferecendo alta resistência sob tensão operacional e picos de impulso.
5. Proteção e Controle Inteligentes
Total suporte para integração de relés digitais, instrumentação de medição e automação de sistemas elétricos à distância.
6. Estrutura Mecânica Robusta
Armário rígido projetado com materiais de alta qualidade para assegurar longa vida útil e tolerância a esforços mecânicos e elétricos contínuos.
Condições Ambientais de Funcionamento
Temperatura Ambiente
Máxima: 40 °C | Mínima: -15 °C (especial até -25 °C) | Média diária: ≤ 35 °C.
Humidade Relativa
Média diária: ≤ 95% | Média mensal: ≤ 90%.
Altitude Limite
≤ 1000 m (altitudes superiores exigem especificações e designs de desclassificação).
Instalação e Atmosfera
Uso abrigado (interior) livre de poeira corrosiva, vapores inflamáveis e agentes poluentes externos severos.
Produto Principal

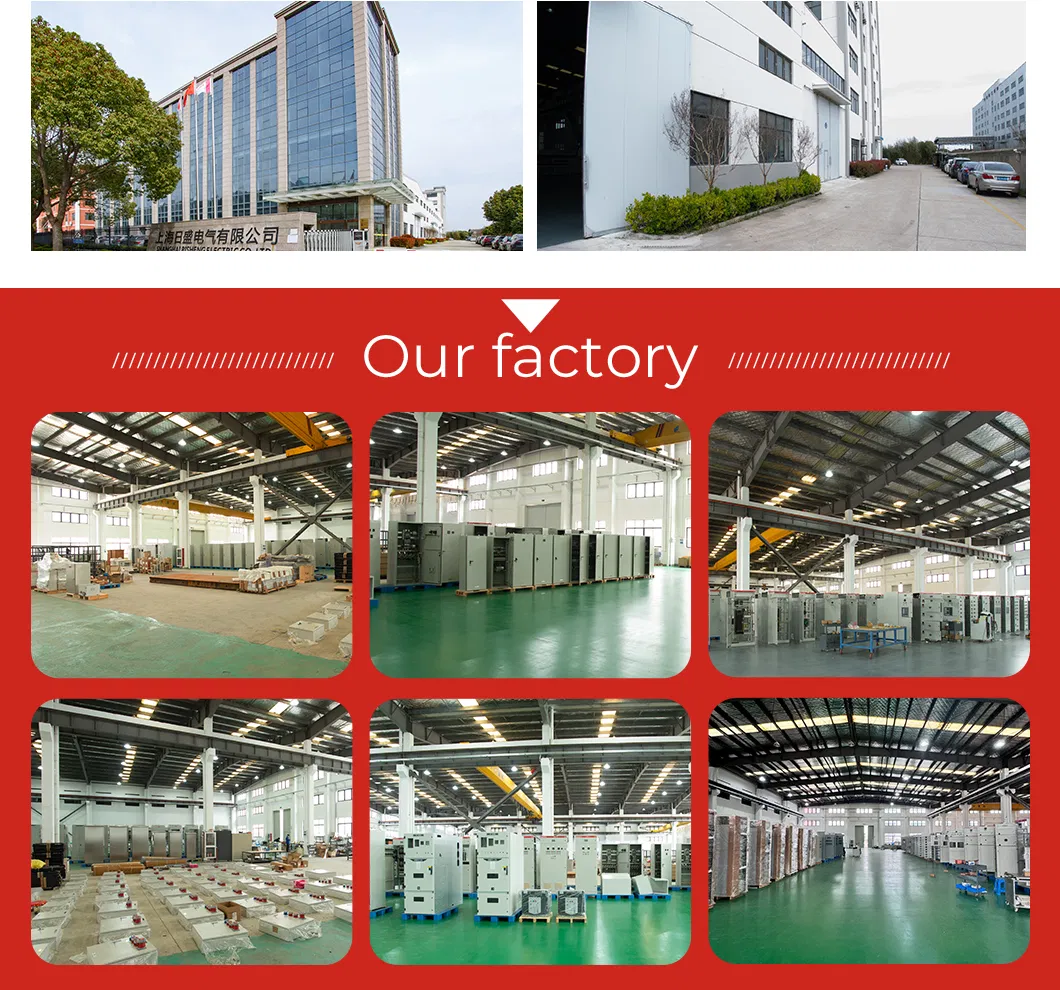

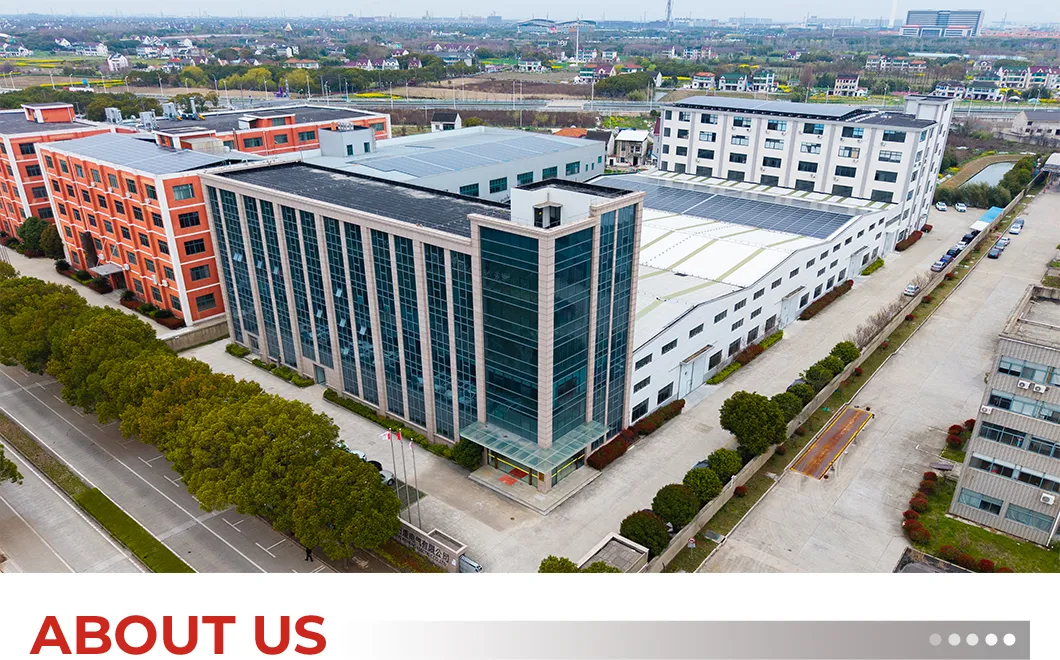

Perfil da Empresa
Fundada em 2005, a nossa parceira de produção é uma empresa nacional reconhecida pela alta tecnologia no setor de transmissão inteligente de energia, controle de distribuição e automação industrial.
O parque industrial opera sob estrito controle e possui certificações de qualidade de renome, como a gestão de qualidade ISO 9001, gestão ambiental ISO 14001 e o sistema de saúde ocupacional ISO 45001.
Todos os produtos de distribuição são criados sob conformidade técnica direta das diretivas IEC e normas industriais. A linha de produtos carrega certificações de relevo global, assegurando estabilidade, operacionalidade e durabilidade exigidas no mercado internacional.
O escopo de competência da engenharia integrada atinge desde o planejamento, projeto de P&D até a manufatura física. A linha de fornecimento compreende conjuntos completos de aparelhagens elétricas para média, alta e baixa tensão, transformadores industriais robustos e sistemas integrados de proteção para o setor metalúrgico, químico, energético e de infraestrutura civil.
Vantagem da Empresa
Certificações
Embalagem e Envio
PERGUNTAS FREQUENTES
Q1: Quais são as principais características do painel de distribuição KYN61-40.5?
R: Trata-se de uma aparelhagem AC blindada e compartimentada metálica para sistemas até 40.5 kV. Apresenta alta proteção interna (IP3X), separação confiável de barramentos e cabos, e incorpora um disjuntor a vácuo amovível de fácil manutenção.
Q2: Quais são as condições de pagamento padrão aceitas?
R: Aceitamos pagamentos por transferência bancária T/T. Geralmente, adota-se 100% TT para valores menores. Para transações de volumes elevados, o padrão usual é de 30% em adiantamento e os 70% restantes pagos antes da liberação do envio.
Q3: Qual é o tempo médio necessário para a entrega do pedido?
R: O prazo varia com base na quantidade final e detalhes técnicos solicitados na ordem de compra. O período estimado de produção padrão gira em torno de 15 a 20 dias úteis.
Q4: Qual é o período de cobertura de garantia dos equipamentos?
R: O período de garantia total para nossa aparelhagem é de 12 meses após a entrega. Nossos equipamentos atendem às normas internacionais de controle de qualidade e usam componentes reconhecidos internacionalmente.
Q5: É possível solicitar projetos e painéis totalmente personalizados?
R: Sim. Desenvolvemos designs personalizados sob demanda técnica. Solicitamos o envio dos dados específicos do projeto, diagrama unifilar (SLD) e esquemas de engenharia necessários para análise detalhada do time de engenharia.
Q6: Como as mercadorias são preparadas para o transporte marítimo ou terrestre?
R: Para manter a integridade dos módulos elétricos e componentes mecânicos sensíveis, todas as unidades são embaladas em caixas de madeira reforçadas, projetadas para exportação internacional e sob normas de proteção contra umidade e trepidação.
