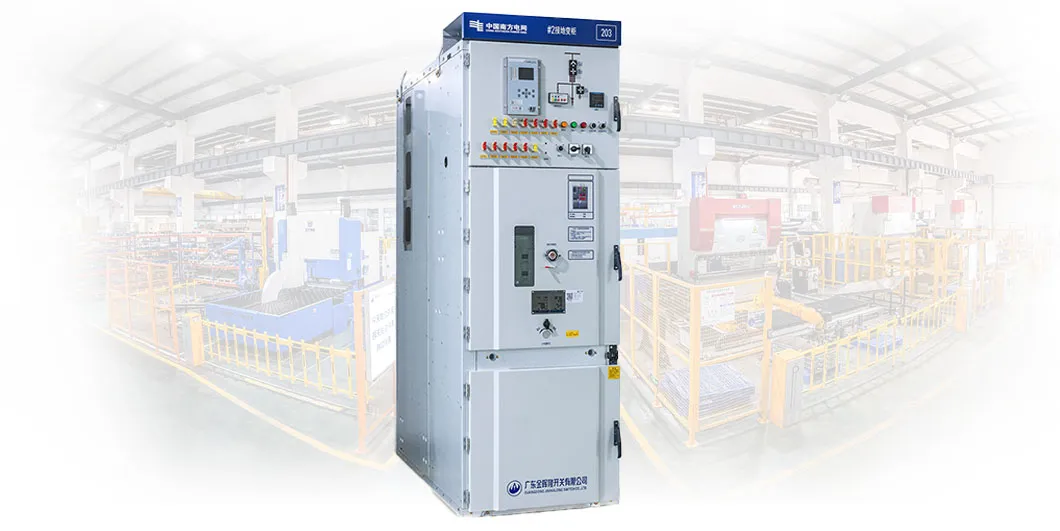

Mv Kyn28-24 Unidade de Anel de Distribuição Elétrica para Edifício Comercial Painel de Controle de Seccionadora para Subestação Compacta
Descrição do produto
Descrição do produto

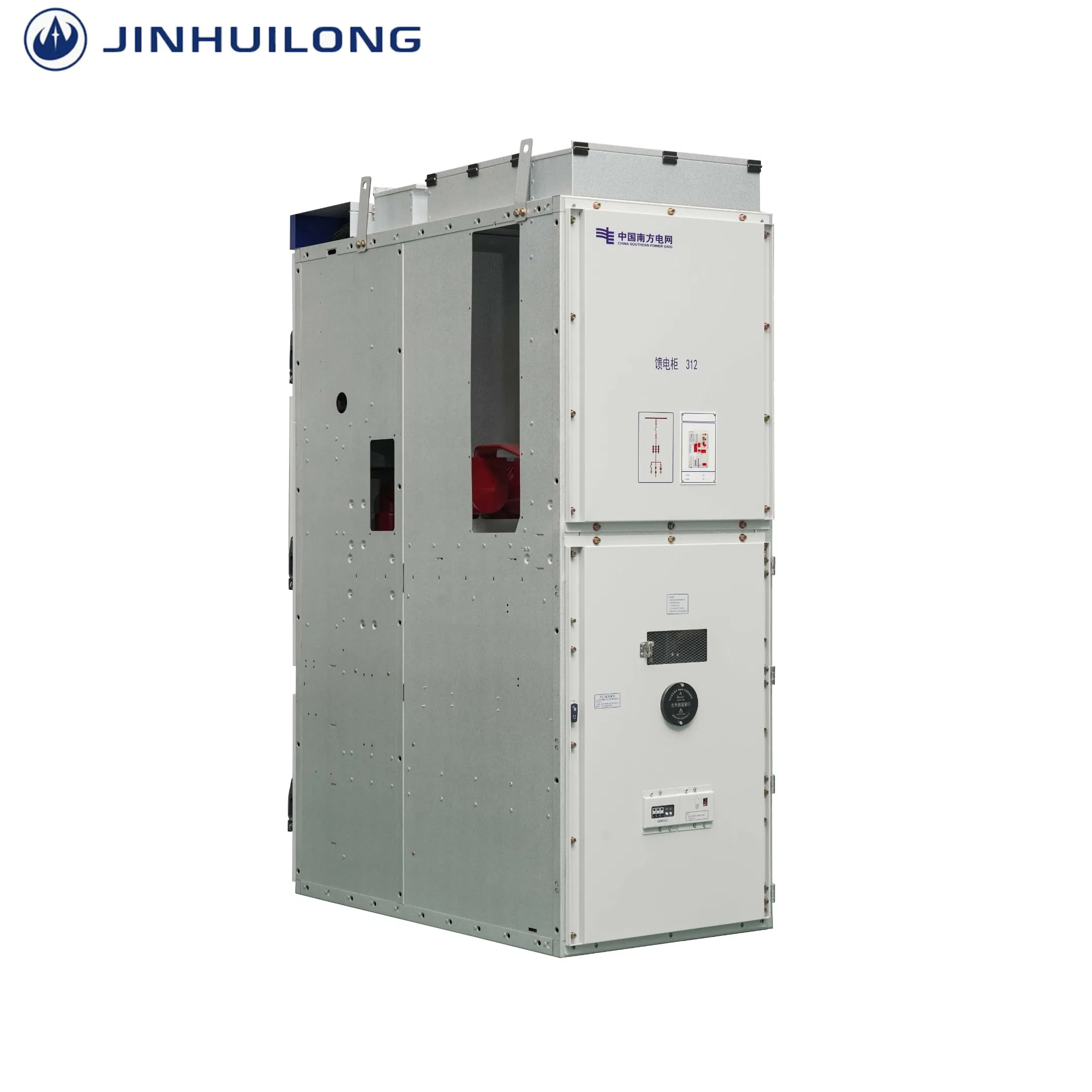

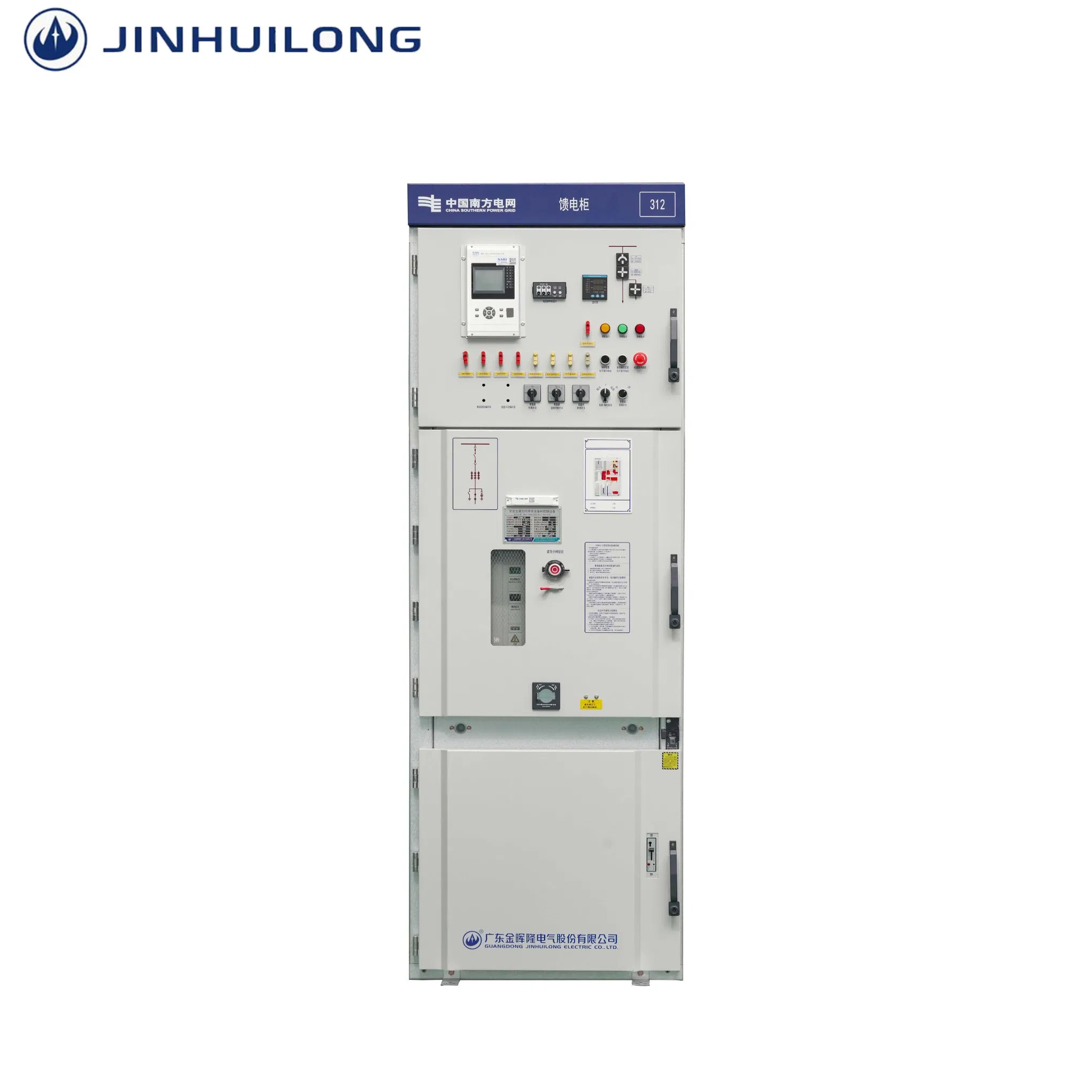

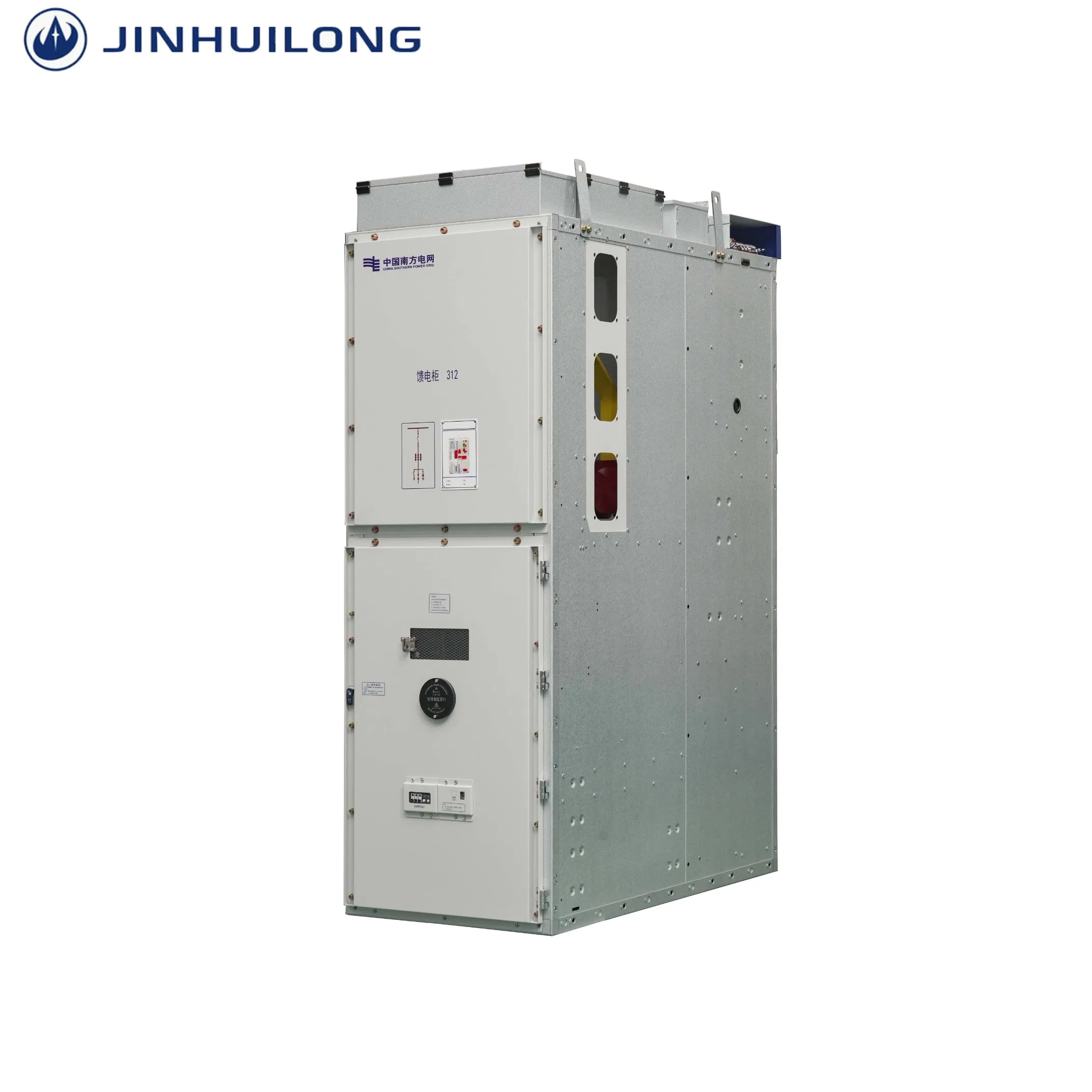

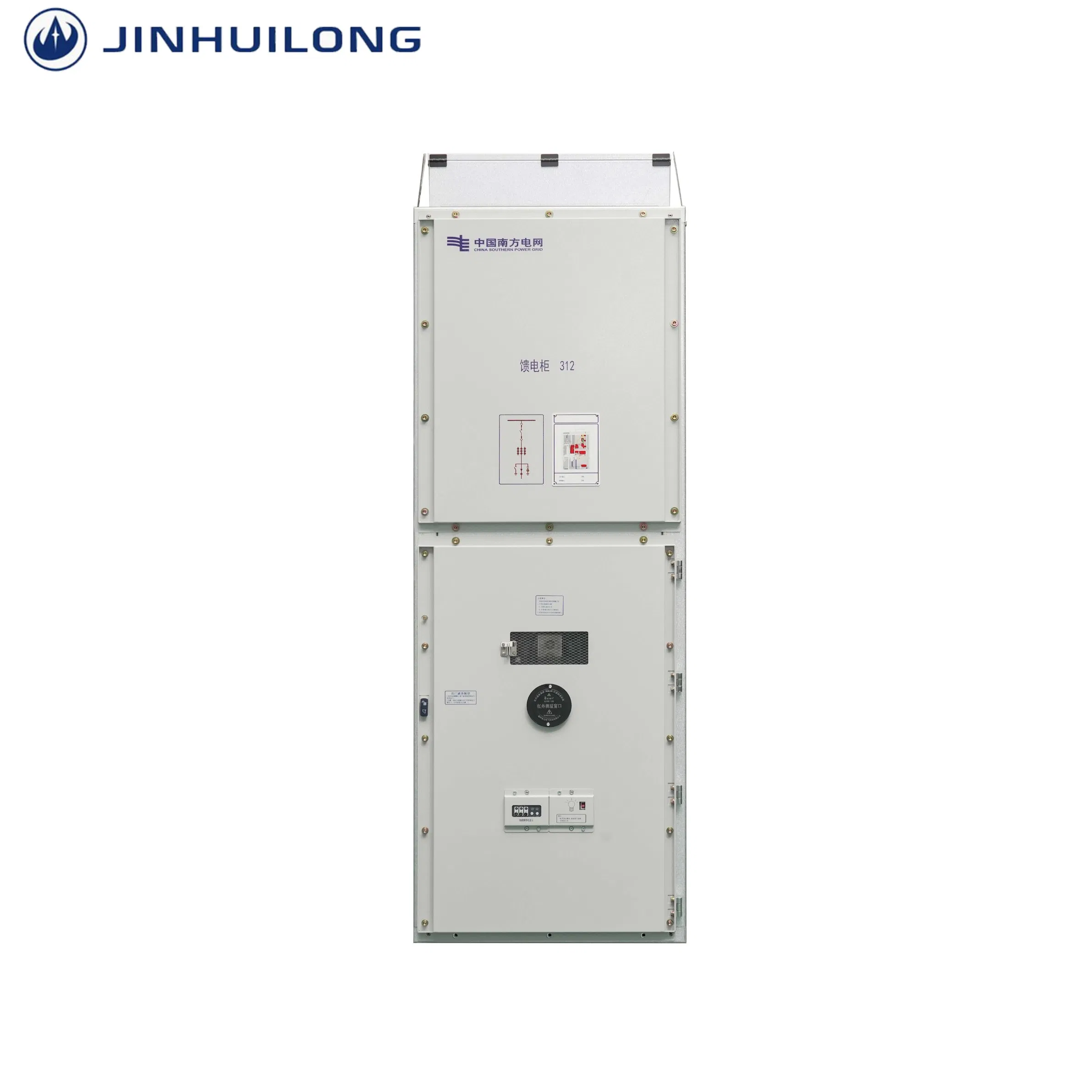

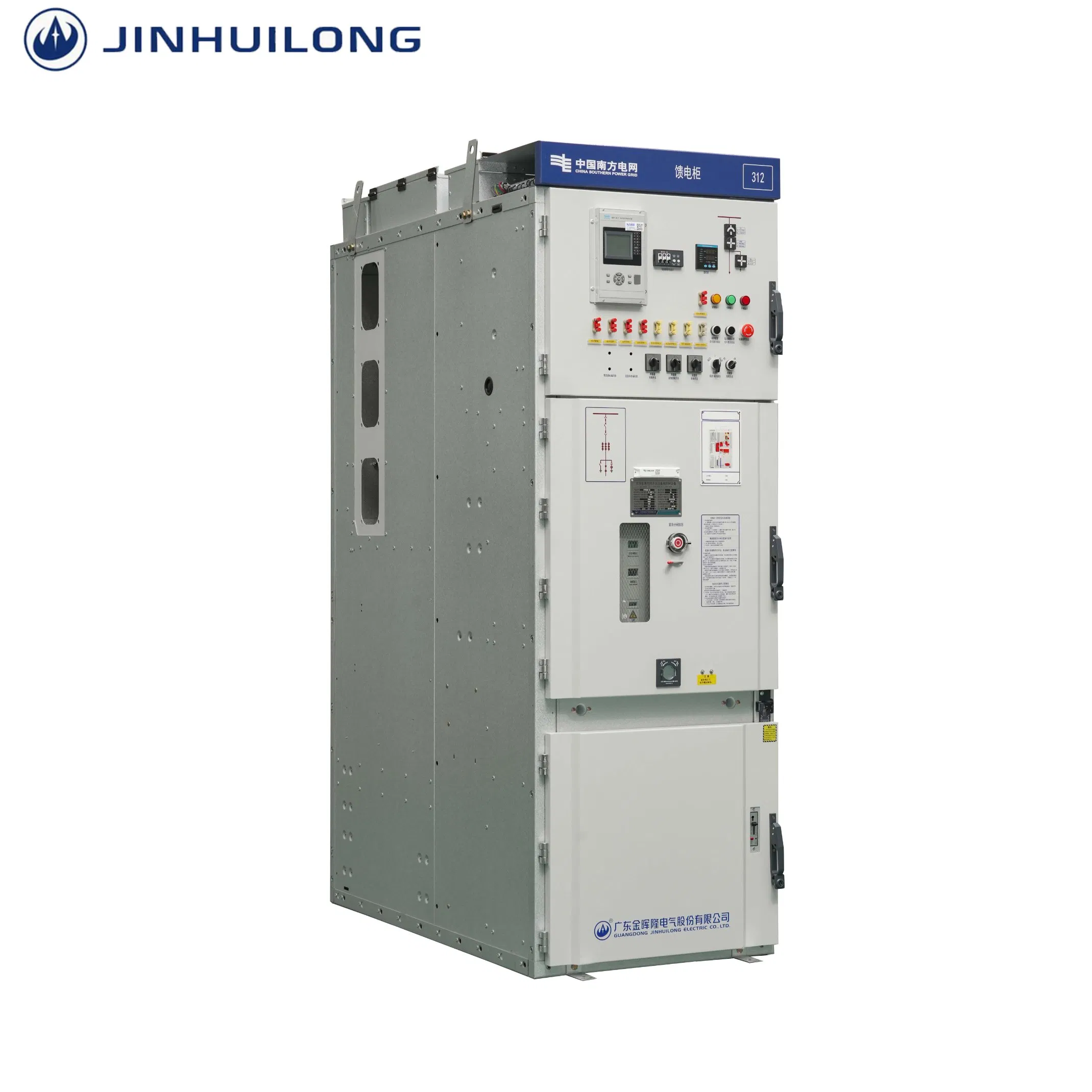

Painel de distribuição KYN28-24KV com revestimento de metal
KYN28-24 é um painel de distribuição amovível revestido a metal de 24 kV para sistemas de alimentação CA de 3.6–24 kV. Inclui uma máquina amovível de montagem intermédia, um bloqueio de cinco prevenção, uma estrutura compartimentada, protecção IP4X e um alívio de pressão independente. Com alta permutabilidade, baixa manutenção e forte segurança, é amplamente utilizado em redes eléctricas, subestações, indústrias, petroquímicas, infra-estruturas e novos projectos energéticos. Cumpre totalmente as normas IEC 62271 e GB.
Especificação
| No | Item | Unidade | Parâmetros técnicos |
|---|---|---|---|
| 1 | Tensão nominal | KV | 24 |
| 2 | Frequência nominal | Hz | 50 |
| 3 | Corrente nominal | A | 630 / 1250 / 1600 / 2500 / 3150 / 4000 |
| 4 | Frequência de potência de 1 min. para suportar tensão (Alternadamente, relativamente / Quebra do isolamento) | KV | 42 / 48 |
| 5 | O impulso de relâmpagos suporta tensão (Alternadamente, relativamente / Quebra do isolamento) | KV | 75 / 85 |
| 6 | Frequência de potência do circuito de controlo que suporta tensão | V | 2000 |
| 7 | Corrente de interrupção de curto-circuito (RMS) nominal | Ka | 25 / 31.5 / 40 |
| 8 | Corrente nominal de curto-circuito (pico) | Ka | 63 / 80 / 100 |
| 9 | Corrente de resistência nominal ao pico | Ka | 63 / 80 / 100 |
| 10 | Corrente de resistência nominal de curto prazo (RMS) | Ka | 25 / 31.5 / 40 |
| 11 | Curto-circuito nominal – duração | s | 4 |
| 12 | Graus de proteção fornecidos pelos armários | - | IP4X |
| 13 | Dimensões gerais: largura do armário (< 1600 A. / ≥ 1600 A.) | mm | 800 (Nota 1) / 1000 |
| 14 | Dimensões gerais: profundidade do armário (Entrada/saída cabos / Acesso suspenso) | mm | 1450 ou 1550 / 1800 |
| 15 | Dimensões gerais: profundidade com gabinetes auxiliares | mm | 1750 ou 1800 |
| 16 | Dimensões gerais: Altura do armário | mm | 2360 |
| 17 | Peso | kg | 800~1000 |
| 18 | Teste de arco interno (IAC) | Ka | AFLR 25 / AFLR 31.5 / AFLR 40 |
Nota 1: Ao usar disjuntores de pólo isolado sólido para 1250A e abaixo de gabinetes, a largura do gabinete pode ser reduzida para 650mm.
Nota 2: Ao utilizar o esquema número 30 (31) neste manual, com a ponte da barra condutora superior a ser levantada, a largura do armário é de 600 mm.

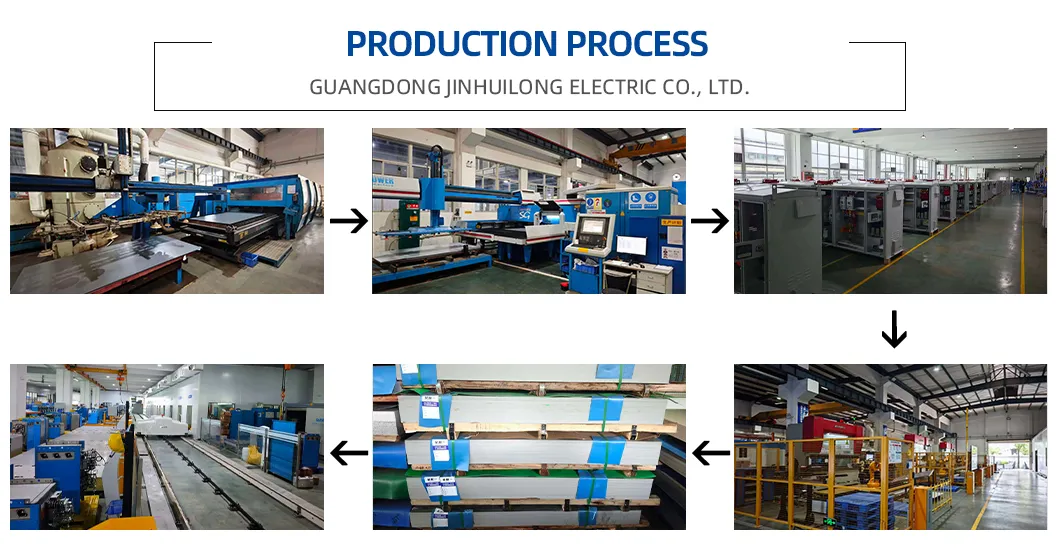

Perfil da empresa
Embalagem e envio
Certificações
PERGUNTAS FREQUENTES (FAQ)
Q1: Que produtos elétricos principais fornece?
A1: Fornecemos principalmente armários de distribuição LV/MV (0,4kV-40,5 kV), disjuntores, subestações de caixa, interruptores montados em pólos e peças de suporte eléctricas relacionadas.
Q2: Você aceita OEM/ODM?
A2: Sim, nós fazemos. A nossa equipa de engenharia profissional pode personalizar os produtos de acordo com os seus desenhos ou requisitos específicos.
Q3: Qual é o seu MOQ?
A3: O nosso MOQ é um conjunto. Saudamos encomendas de testes pequenos para a sua cooperação inicial.
Q4: Como você garante a qualidade do produto?
A4: Temos uma equipa de CQ rigorosa e um processo de teste completo. Todos os produtos serão totalmente testados antes do envio e, se necessário, poderemos fornecer fotografias/vídeos de teste.
Q5: Que termos de pagamento você aceita?
A5: Aceitamos T/T e outros termos podem ser discutidos de acordo com a ordem real.
Q6: Que serviço pós-venda você oferece?
A6: Fornecemos suporte técnico on-line a qualquer momento. Se tiver problemas de utilização do produto, responderemos e resolveremos-os atempadamente.
