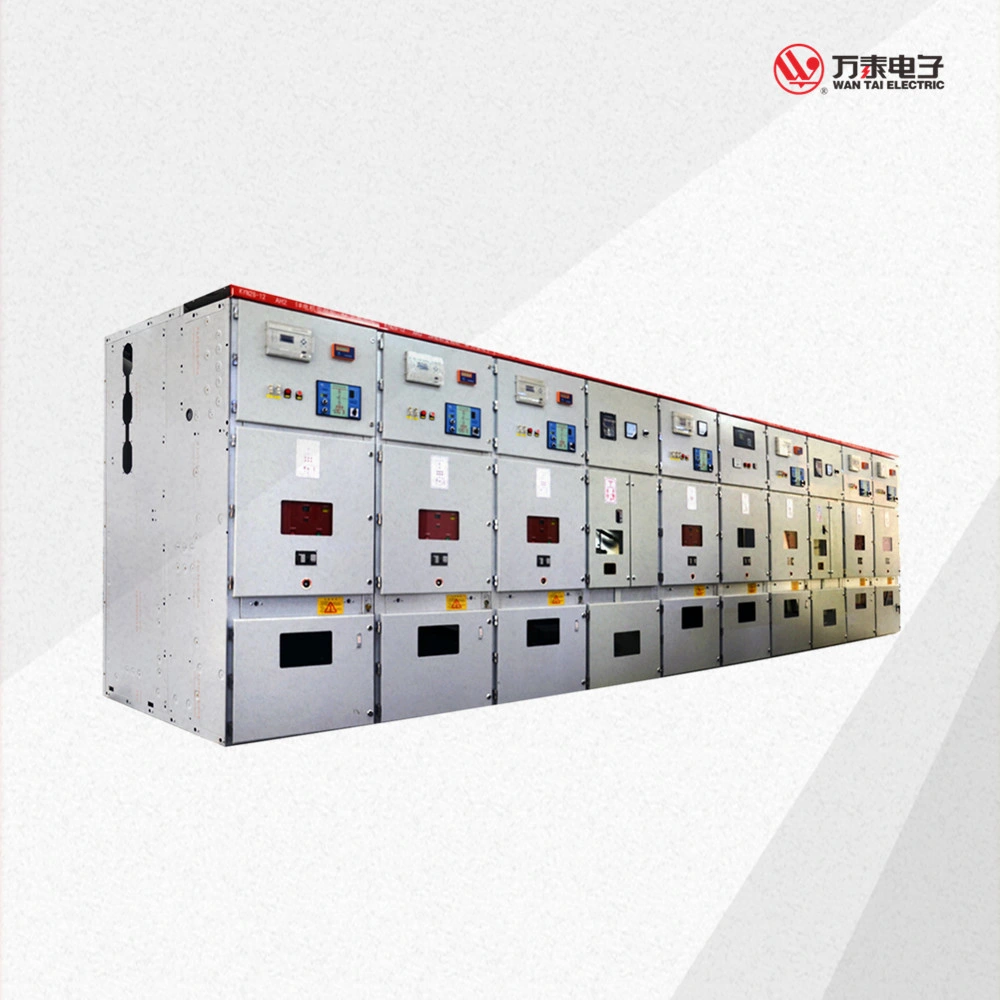

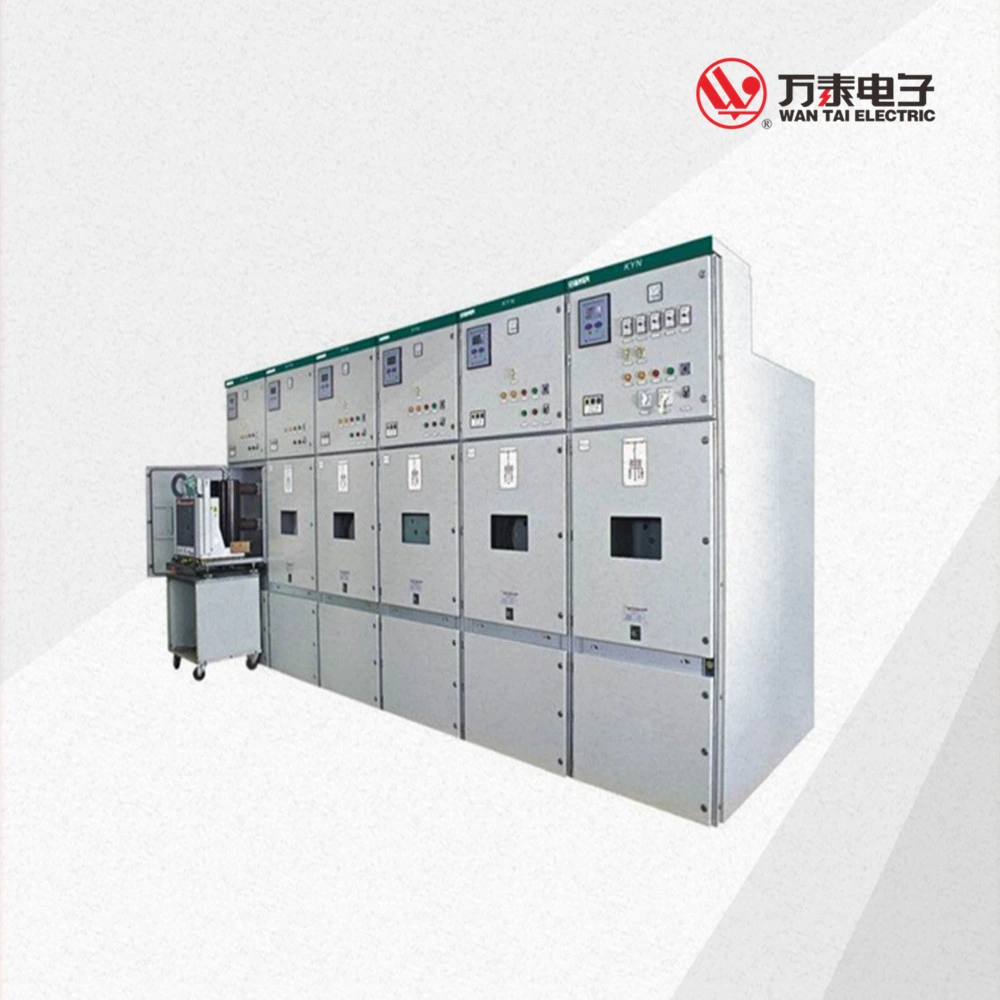

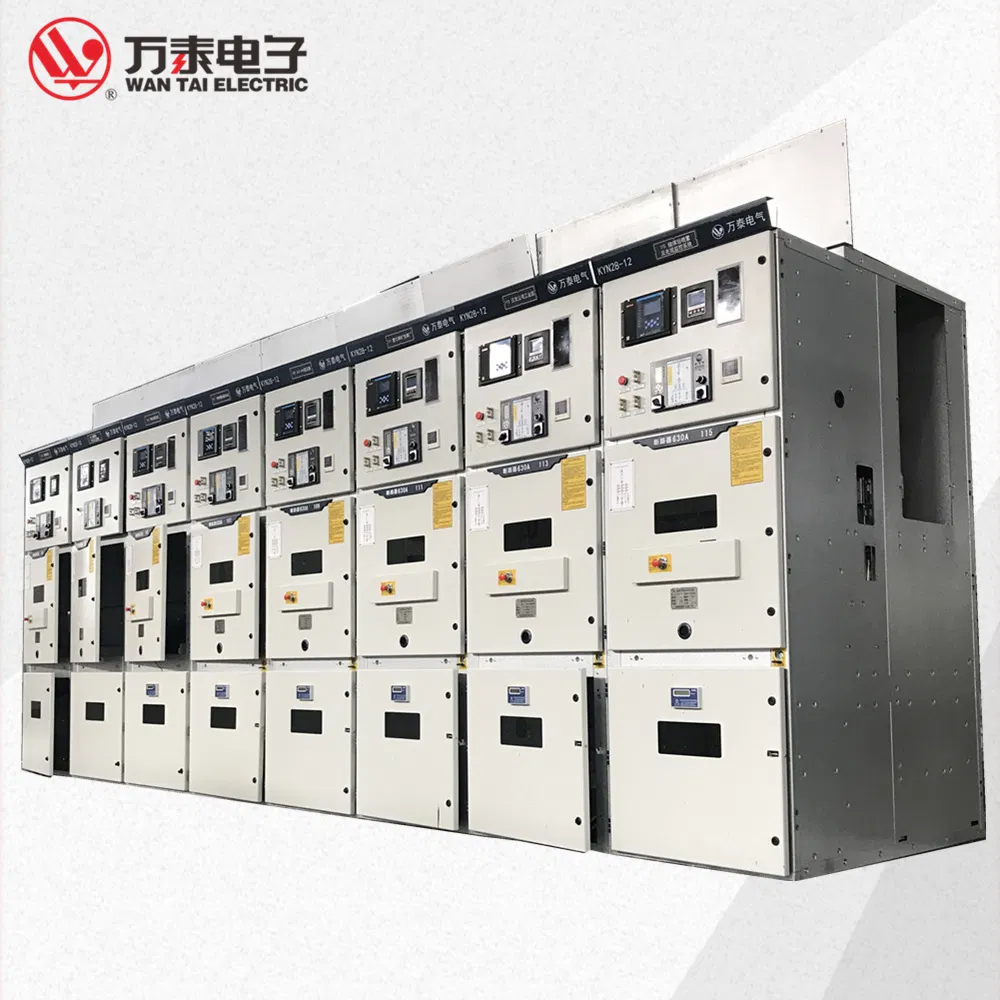

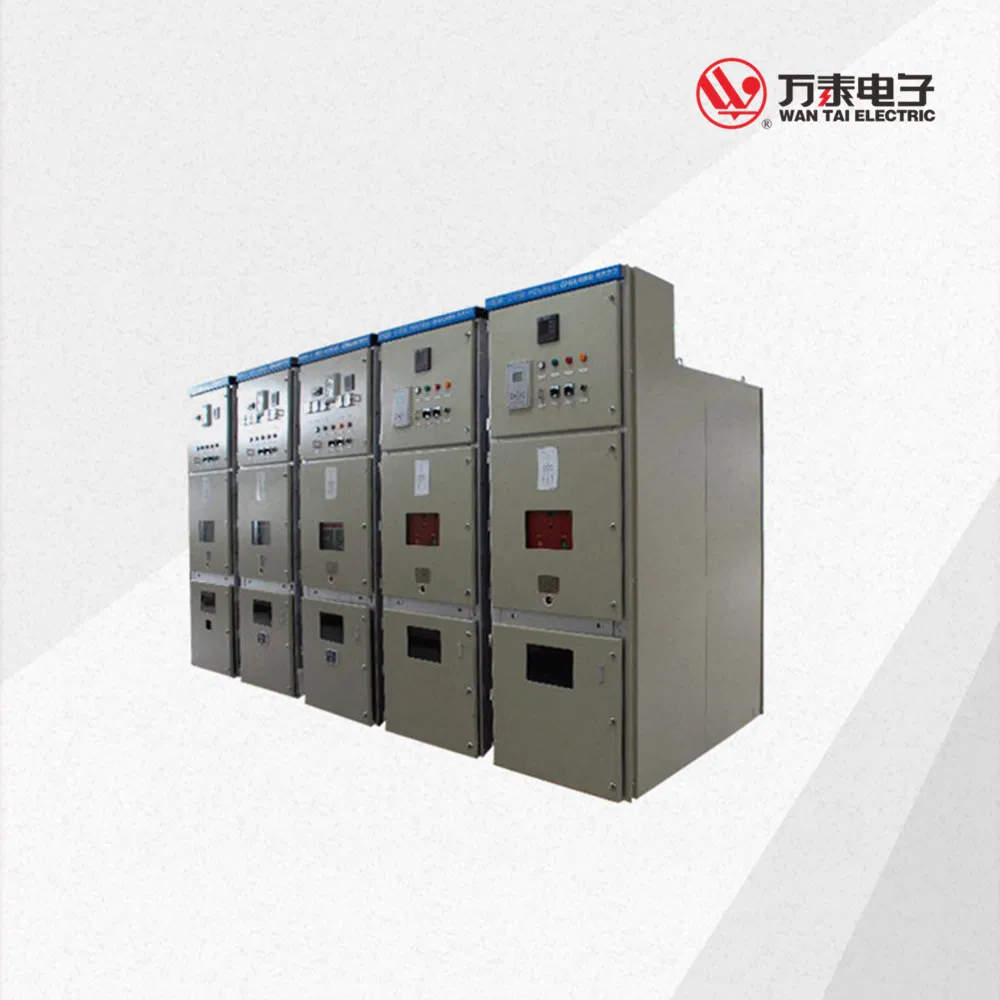

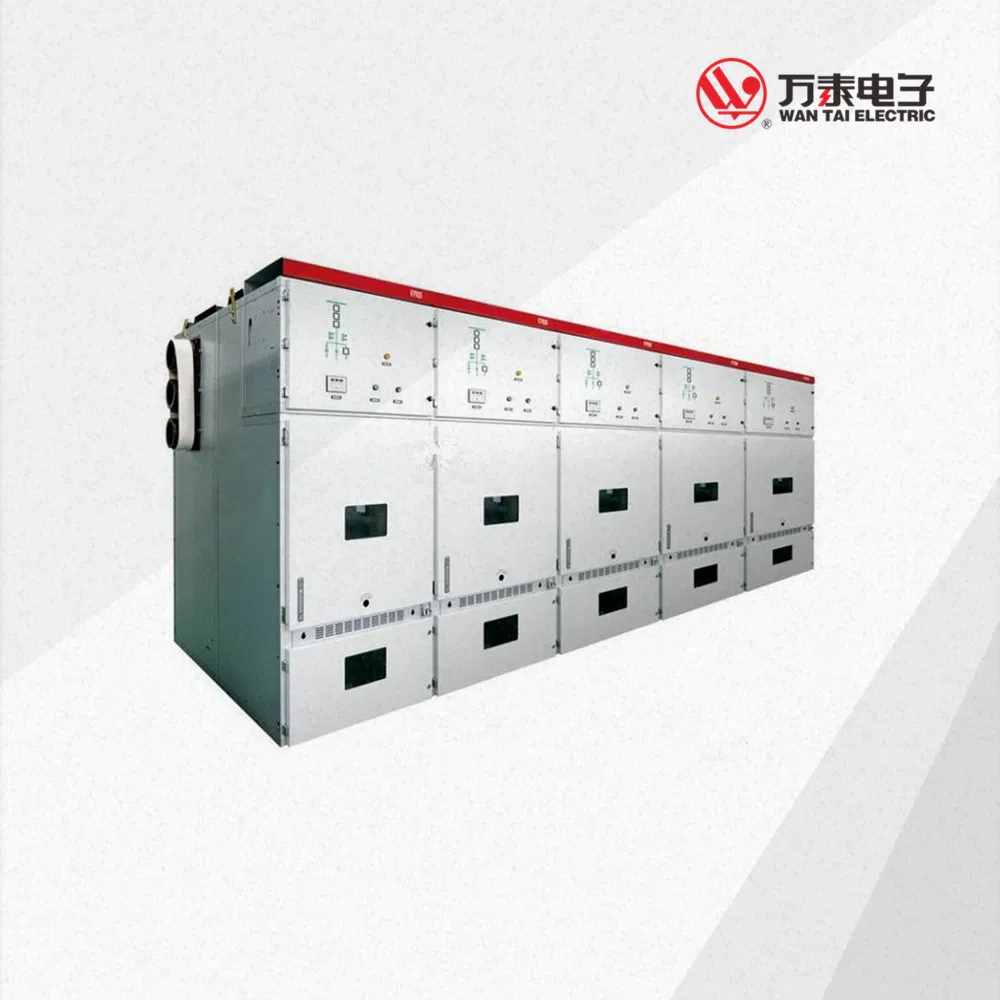

Painel de Distribuição de Chave Principal de Equipamento de Comutação Metálico Removível para Ar Condicionado Interno
Descrição do produto
Informação Básica
N ° de Modelo.
KYN28-12
Certificação
ISO9001: 2000, VDE, CCC
Formato
All Tipo embalado
Tensão de Operação
Baixa Tensão
Tamanho
3 Unidades
Faixa de aplicação
Centrais Elétricas
Material da concha
Placa de Aço
Shell Grau de proteção
IP30
tensão nominal
3.6, 7.2, 12 kv
Pacote de Transporte
caixa de madeira
Especificação
gcs
Código HS
8537209000
Capacidade de Produção
10000
Descrição de Produto
Piscina Metal-Clad CA amovível de painéis de distribuição principal painel de distribuição
KYN28-12 é adequado para 3.6 ~ 12KV CA trifásico 50Hz rede eletrica para aceitar e distribuição de energia eléctrica, e para efeitos do circuito de comando, controlo e protecção. Ele pode ser usado para barramento único, secção de barramento único ou duplo sistema de barramento de sistema e handcart Tipo de disjuntor é fácil de manter. Usado principalmente em subestações elétricas, industriais e as empresas mineiras, hotéis, comunidades, construção municipal, e sector petroquímico como proteção de controlo e monitorização de distribuição de energia.
Condições de trabalho
- Temperatura ambiente: - 25 ºC ~ +40ºC
- Altitude: ≤2000M (se estiver com mais de 2000m, especifique quando encomendar)
- Humidade Relativa: ≤95% (+25ºC)
- A intensidade do terremoto: ≤8 graus ambiente de instalação: No lugar onde não houver incêndio, sem riscos de explosão, sem grave poluição, nenhuma corrosão química e vibração violenta
Os Parâmetros Técnicos
| O ponto | Unidade | Os parâmetros da unidade |
|---|---|---|
| Tensão nominal | KV | 3.6, 7.2, 12 |
| Frequência nominal | Hz | 50 |
| CB corrente nominal | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Corrente Nominal do gabinete | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Corrente flexível e estável nominal (4s) | KA | 16, 20, 25, 31.5, 40, 50 |
| Classificado flexível e estável (pico de corrente) | KA | 40, 50, 63, 80, 100, 125 |
| Classificada como curto e circuito aberto atuais | KA | 16, 20, 25, 31.5, 40, 50 |
| Classificada como curto-circuito aberto e fechado (pico de corrente) | KA | 40, 50, 63, 80, 100, 125 |
| Tensão nominal de suporte à frequência de potência de 1 min | KV | 24, 32, 42 |
| Tensão nominal de suporte ao impulso de raio | KV | 40, 60, 75 |
| Nível de protecção (Shell / Invólucro) | / | IP4X |
| Nível de protecção (Quando a porta do compartimento e disjuntor abertos) | / | IP2X |
Galeria do Produto
Perguntas Frequentes (FAQ)
Qual é a principal aplicação do painel de distribuição KYN28-12?
É ideal para redes elétricas de média tensão (3.6 a 12KV, CA trifásico 50Hz), servindo para a recepção, distribuição, controle, proteção e monitoramento de energia em subestações, hotéis, indústrias e infraestruturas urbanas.
Quais são as condições ambientais para a operação do KYN28-12?
O sistema opera de forma estável sob temperaturas de -25 ºC a +40 ºC, altitude menor ou igual a 2000 metros e umidade relativa de até 95% (+25 ºC), em ambientes sem risco de incêndio ou vibrações severas.
Qual é o grau de proteção (IP) fornecido pelo invólucro do painel?
A carcaça exterior possui proteção com classificação IP4X (opcionalmente IP30 nas especificações básicas). Quando a porta do compartimento é aberta para manutenção, a proteção das seções internas é de IP2X.
O disjuntor do tipo handcart (carrinho) facilita a manutenção?
Sim, o disjuntor do tipo extraível (handcart) permite fácil remoção, substituição rápida e manutenção simplificada de circuitos críticos com segurança aumentada para os operadores.
Quais certificações de qualidade o equipamento KYN28-12 possui?
O produto atende a rigorosos padrões internacionais de qualidade e segurança industrial, incluindo as certificações ISO9001: 2000, VDE e CCC.
