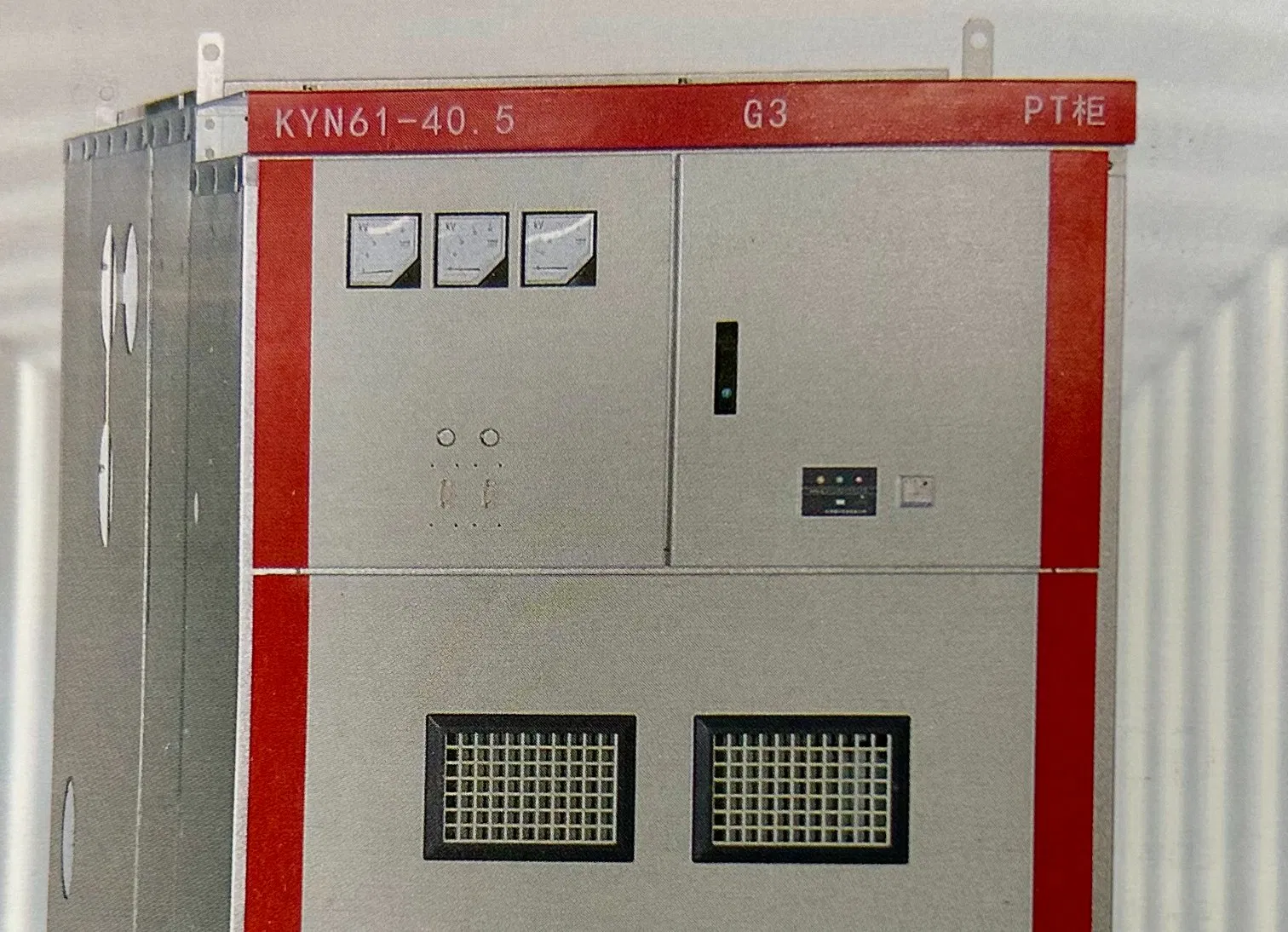

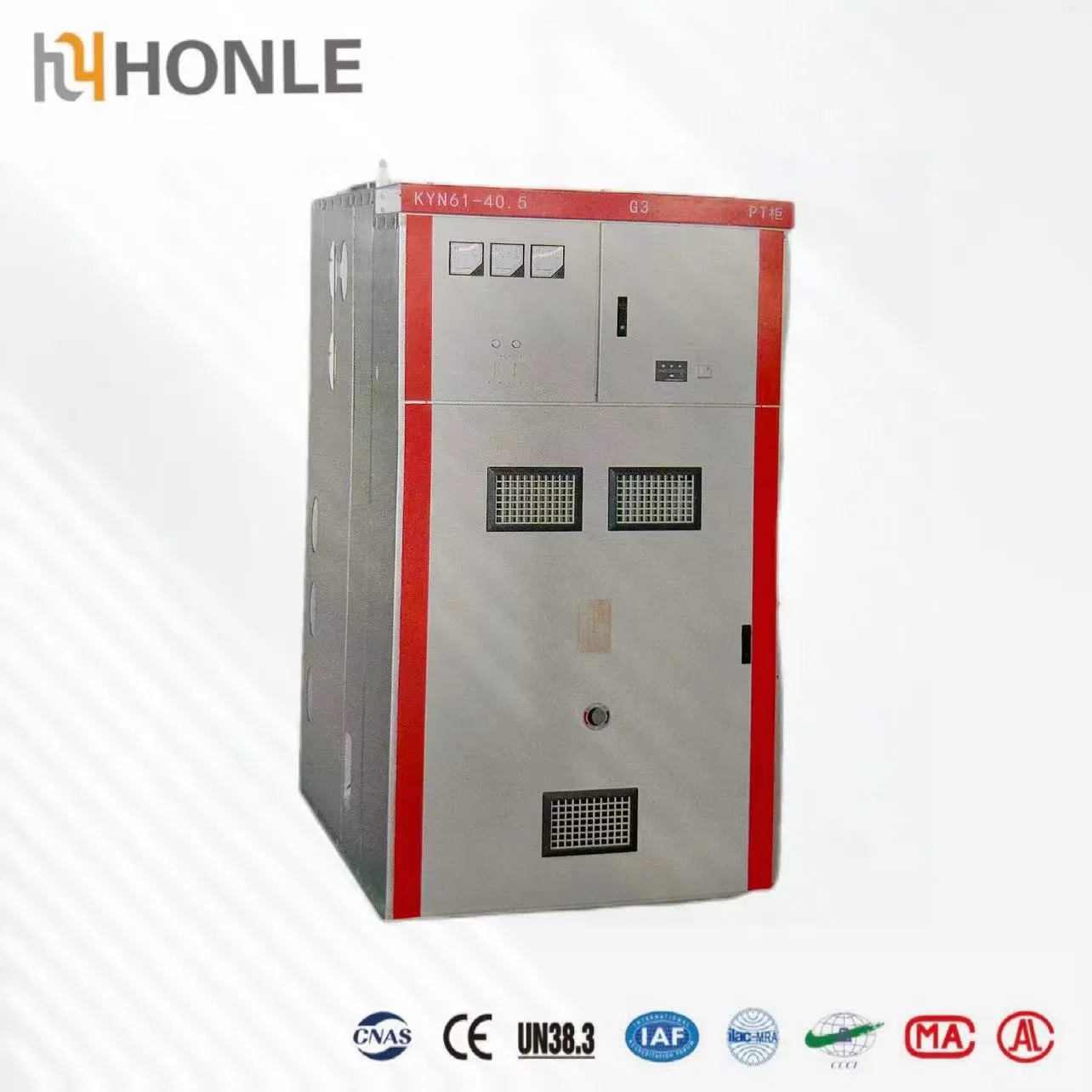

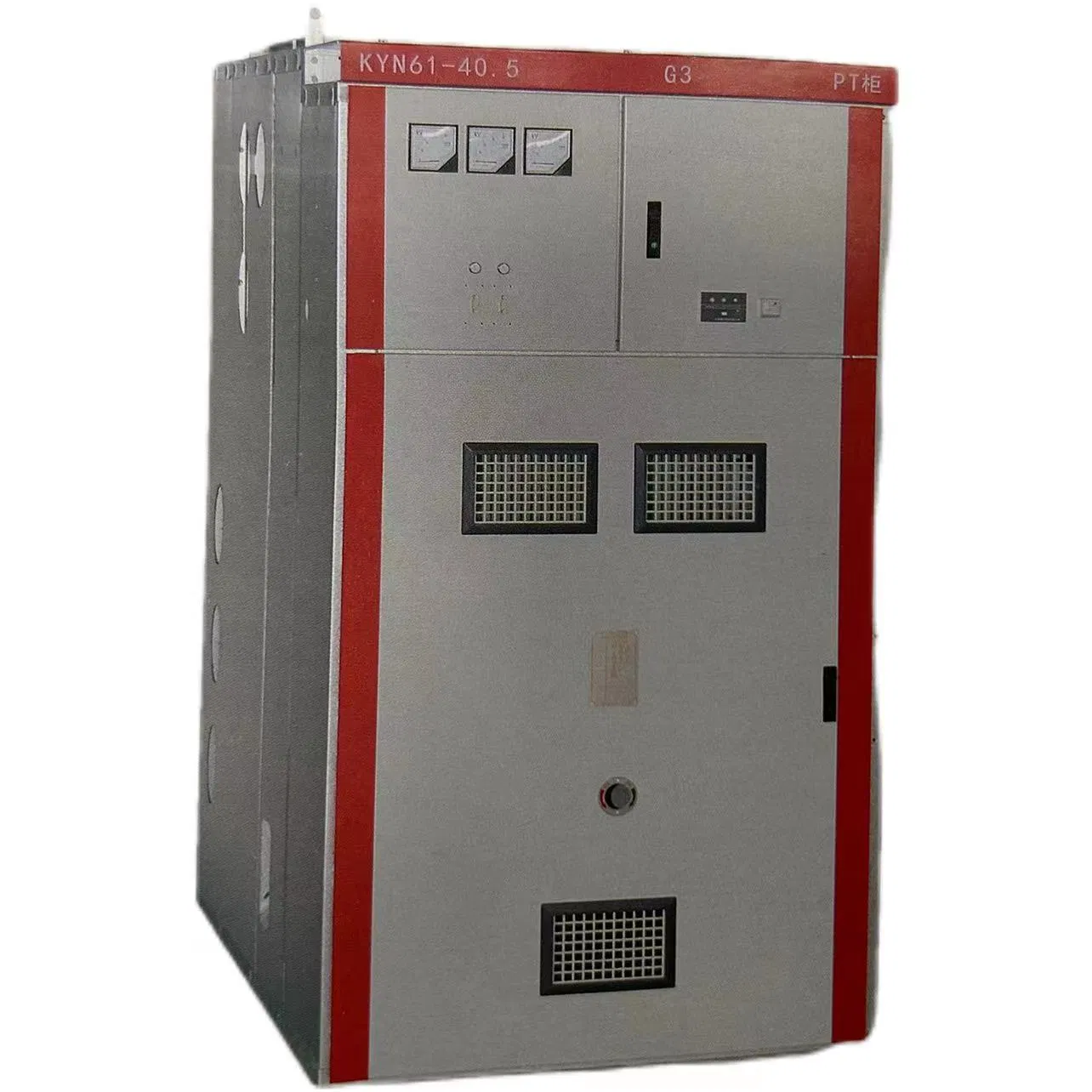

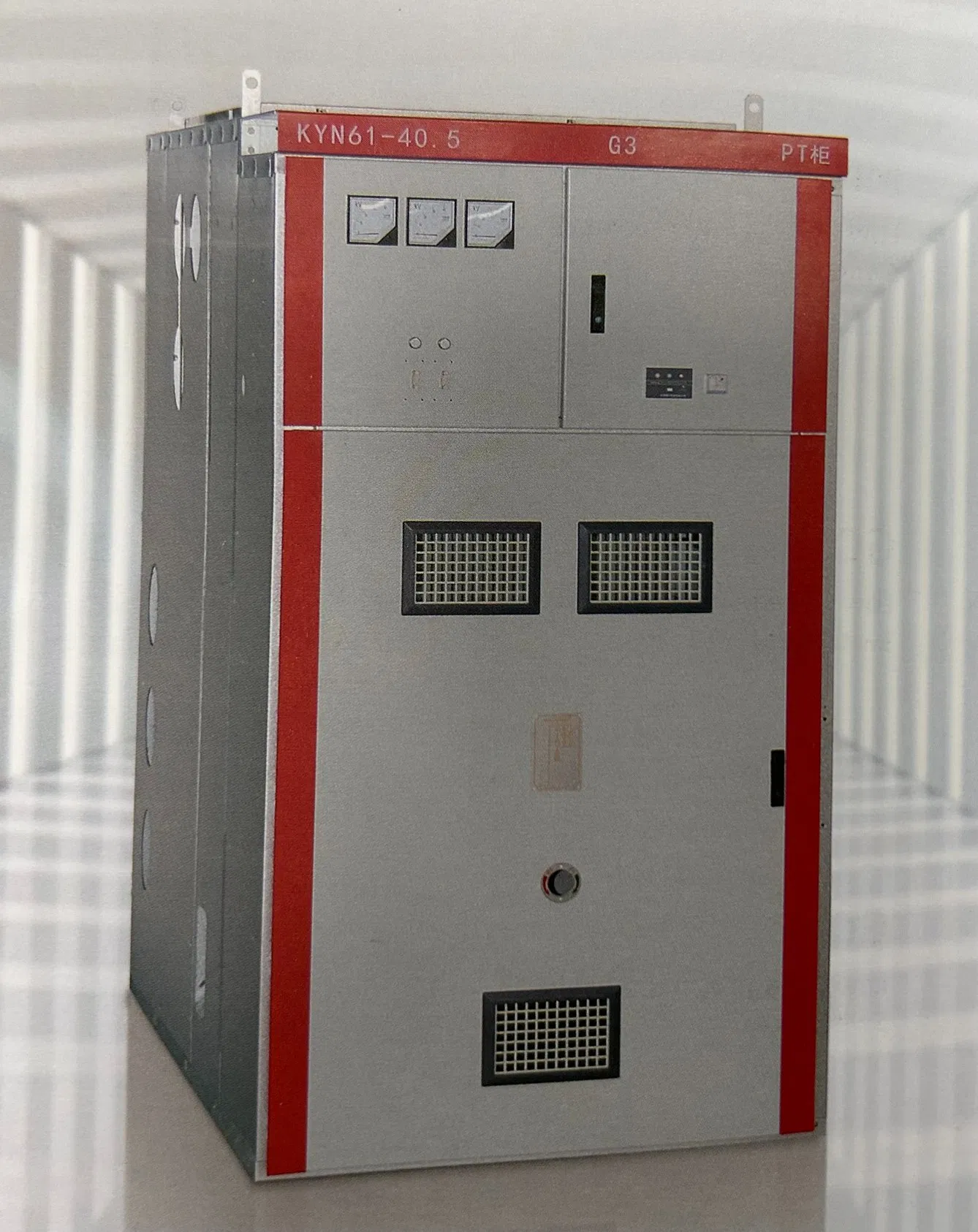

Kyn61 Série 27kv Painel de Seccionadora Metálica Retirável
Descrição do produto
- Visão Geral
- Descrição do Produto
- Condições de Funcionamento
- Modelo
- Características
- Parâmetros Técnicos
- Nosso Workshop
- Perguntas Frequentes
Visão Geral - Informação Básica
N ° de Modelo.
KYN61
Nível de Tensão
Média Tensão
Instalação
Removível
Estrutura
Extraível
Atual
CA
Altitude
inferior ou igual a 1000 m.
Intensidade do Terramoto
Magnitude 8
Funcionamento
Sistemas públicos e industriais
Distribuição
Distribuição primária
Tipo Amovível
Rolamento intermédio e do piso
Pacote de Transporte
Padrão de exportação
Especificação
Frequência nominal: 50 / 60hz
Capacidade de Produção
1000 peças/mês
Descrição de Produto
O painel de distribuição KYN61-40.5 é um painel de distribuição isolado a ar (AIS) MV para distribuição primária, equipado com disjuntor a vácuo, concebido para atender aos vários requisitos operacionais em sistemas de distribuição de média tensão públicos e industriais.
Este painel aplica-se a uma rede de 27 ~ 40,5 kv CA trifásica de 50 Hz/60 Hz para receção e distribuição de energia, assim como para controlo, monitorização e proteção. Pode ser organizado para um sistema de seccionalização de barramento único e barramento único. Está em conformidade com as normas IEC62271-200, IEC694, GB3906 e DL404. Possui uma função de prevenção perfeita e fiável contra falsos funcionamentos.
Condições de Funcionamento
Condições normais de funcionamento para comutadores de interior em conformidade com as normas internacionais IEC:
- Temperatura do ar ambiente: Menor ou igual a 40ºC (inferior ou igual a 35ºC em média acima de 24 horas; superior ou igual a -5ºC, ou -25ºC a pedido).
- Altitude: Inferior ou igual a 1000 m (acima de 1000 m, aplica-se um coeficiente de redução).
- Atmosfera: Sem pó, fumo, gases/vapores corrosivos ou inflamáveis, ou sal.
- Intensidade do terramoto: Magnitude 8.
- Humidade: Humidade relativa média de 24 horas ≤ 95%, média mensal ≤ 90%. Pressão média de vapor de 24 horas ≤ 2.2 kPa, média mensal ≤ 1.8 kPa.

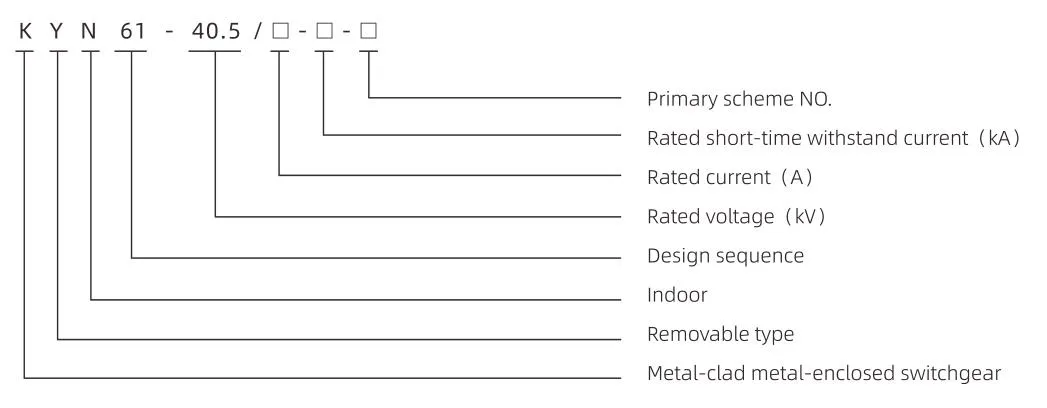

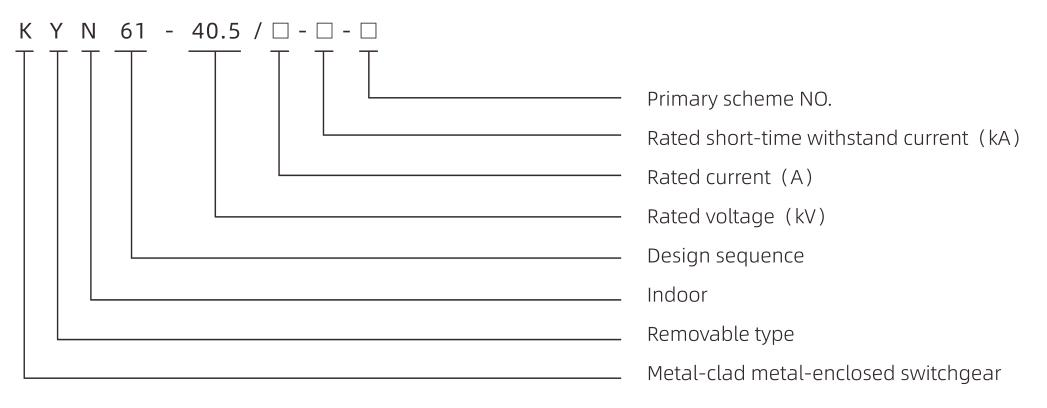

Modelo
Características
- Fornece lubrificação média e de piso em dois tipos diferentes de levantamento, satisfazendo os requisitos técnicos e de funcionamento dos clientes.
- Engate mecânico "anti-5" fiável, oferecendo manutenção conveniente e segura.
- As opções de VCB como ZN85-40.5/VS1-40.5, VD4, VB2 e 3AH podem ser combinadas harmoniosamente com o painel de distribuição.
Parâmetros Técnicos
* Os parâmetros seguintes destinam-se a fins informativos. Customizações podem ser realizadas de acordo com os requisitos do projeto.
| Item | Unidade | Dados | ||
|---|---|---|---|---|
| Tensão nominal | kV | 27, 33, 36, 38, 40.5 | ||
| Nominal | 1 min. De PE, resistente à tensão (fases para terra/folgas) | kV | 85/95 | |
| Nível de isolamento | Tensão de resistência aos impulsos de raios (fases até à massa/folgas) | kV | 185/215 | |
| Frequência nominal | Hz | 50/60 | ||
| Corrente nominal | A | 630, 1250, 1600, 2000, 2500, 3150 | ||
| Corrente de resistência nominal de curto prazo (4 s) | kA | 16, 20, 25, 31.5, 40, 50 | ||
| Corrente de resistência nominal ao pico | kA | 40, 50, 63, 80, 100, 125 | ||
| Classe de protecção | - | Caixa: IP4X, IP2X (porta VCB aberta) | ||

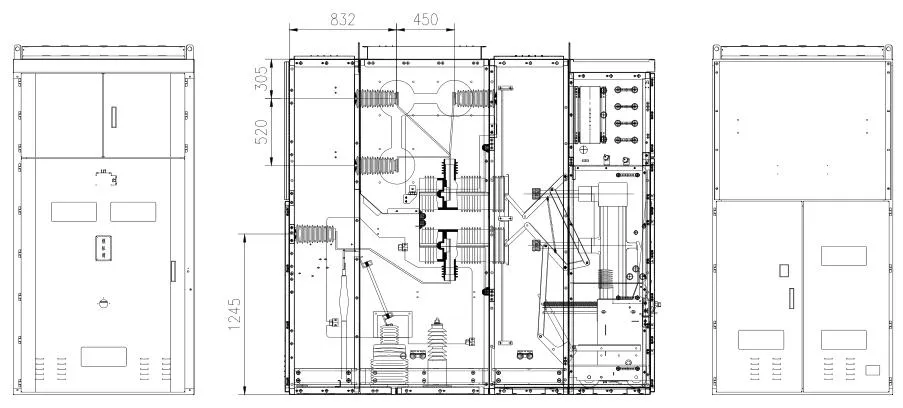

| Dimensão da Outine (largura x profundidade) | mm | 1400 (1200) x 2800 (2600) x 2600 (2400) | ||
| Peso | kg | 1300-1600 | ||

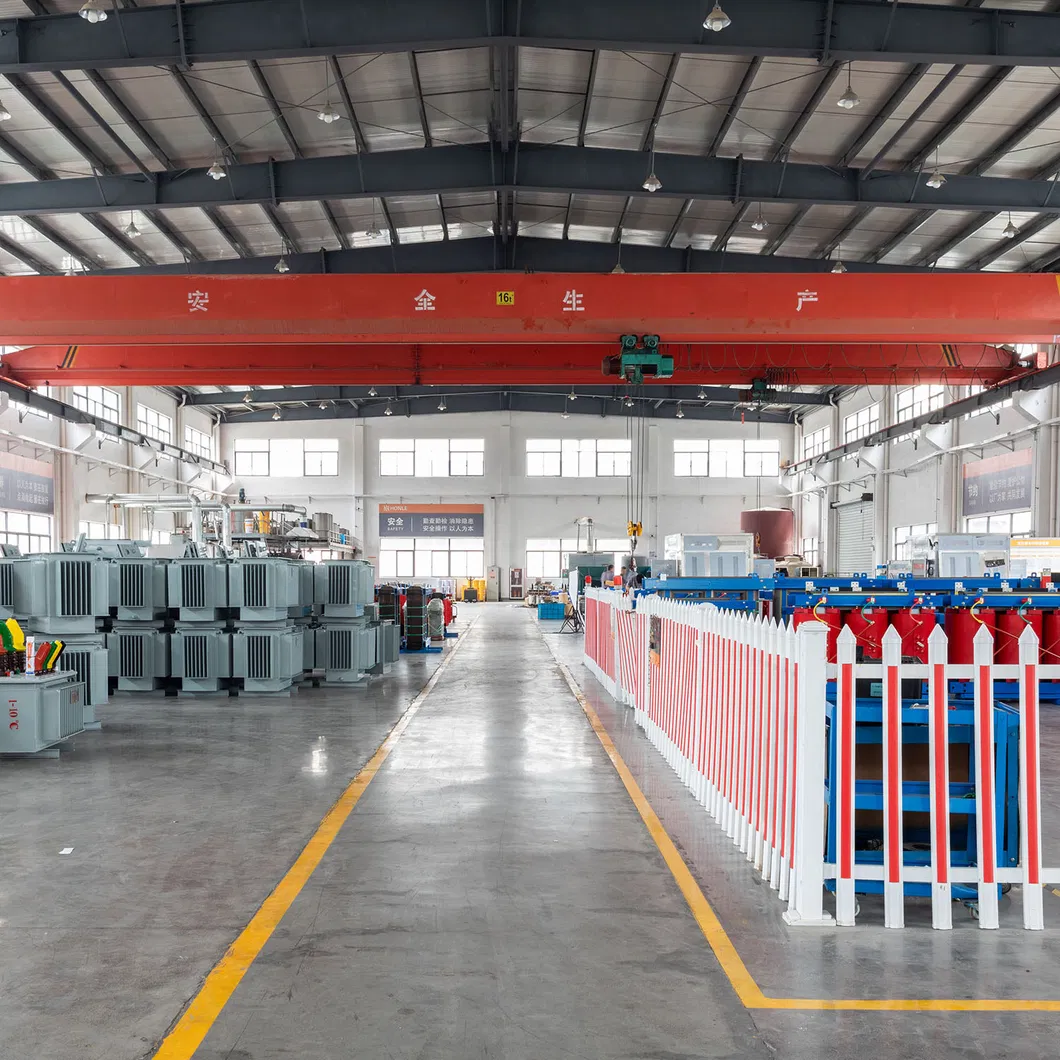

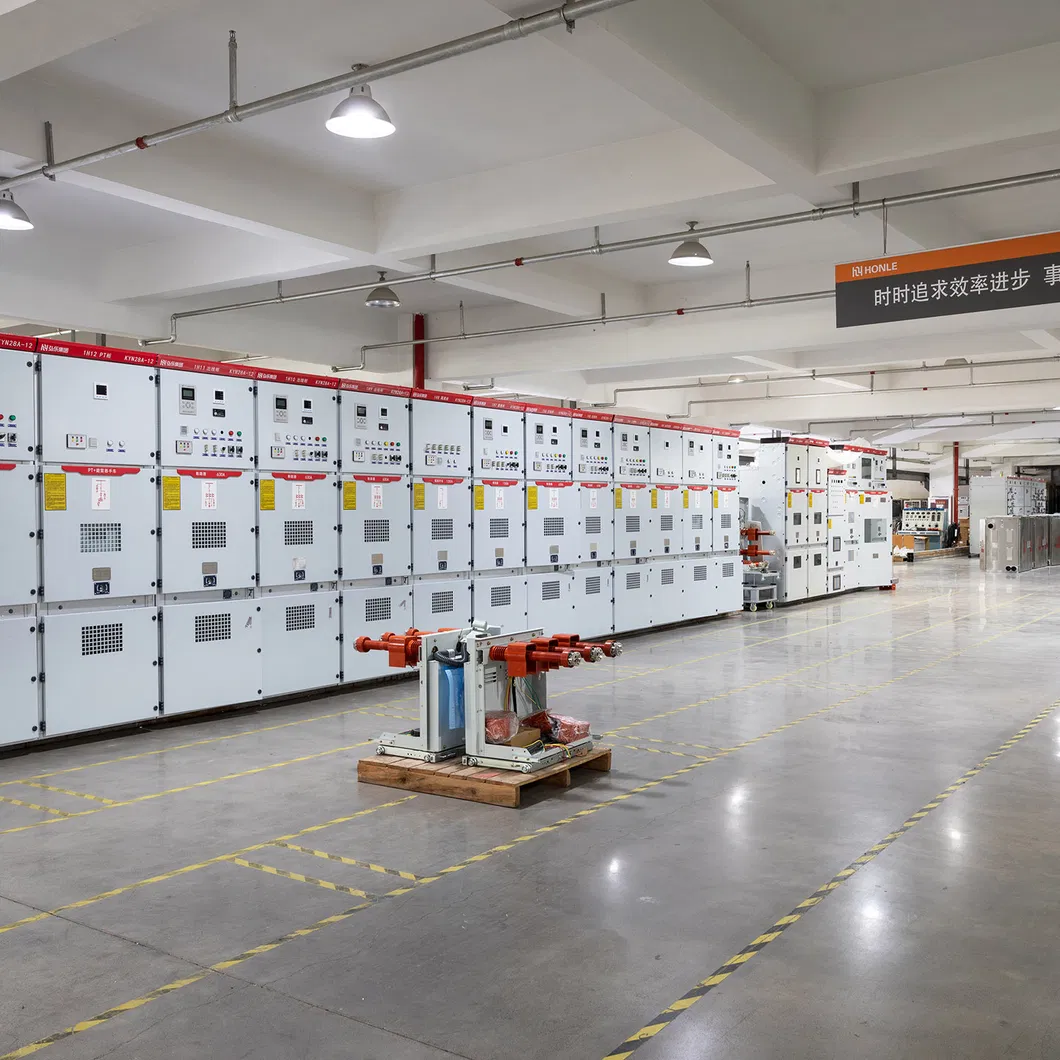

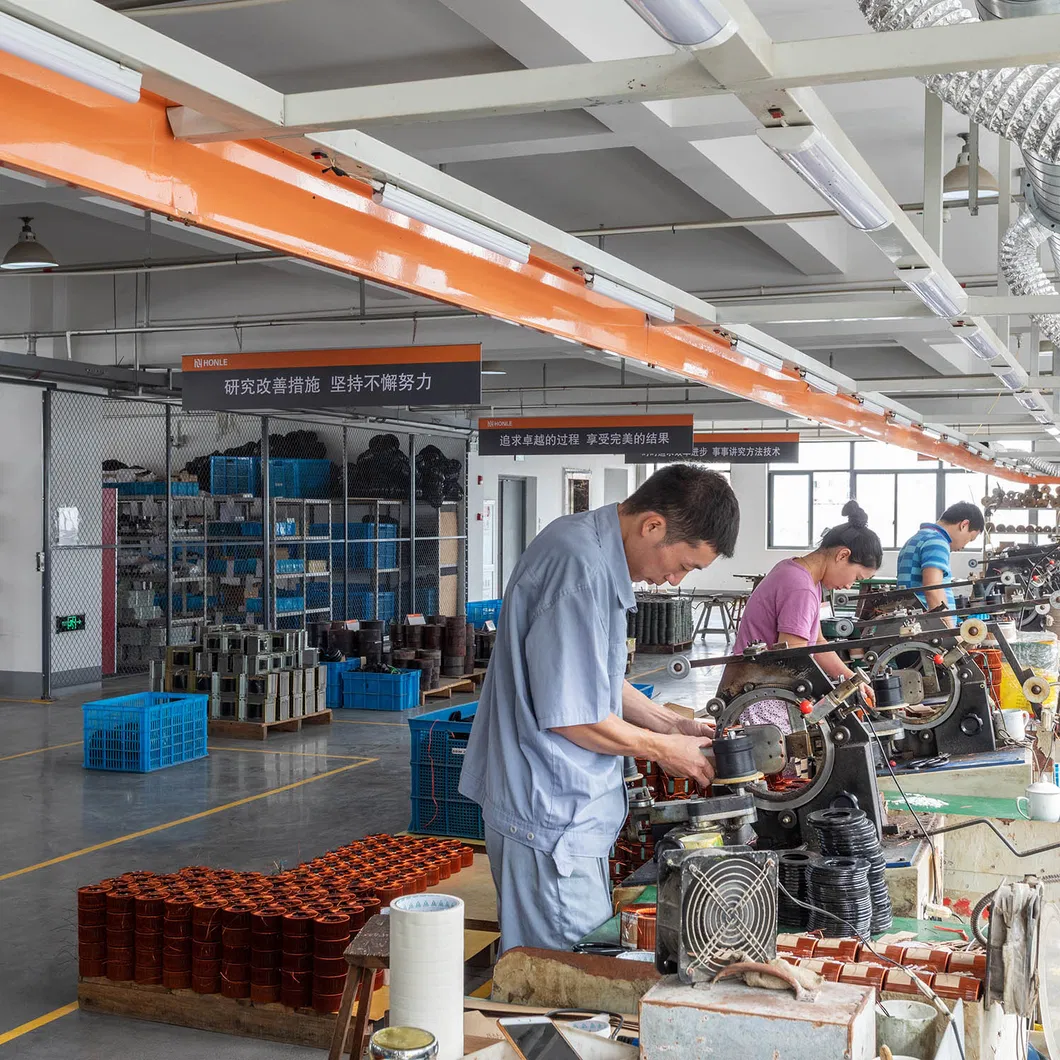

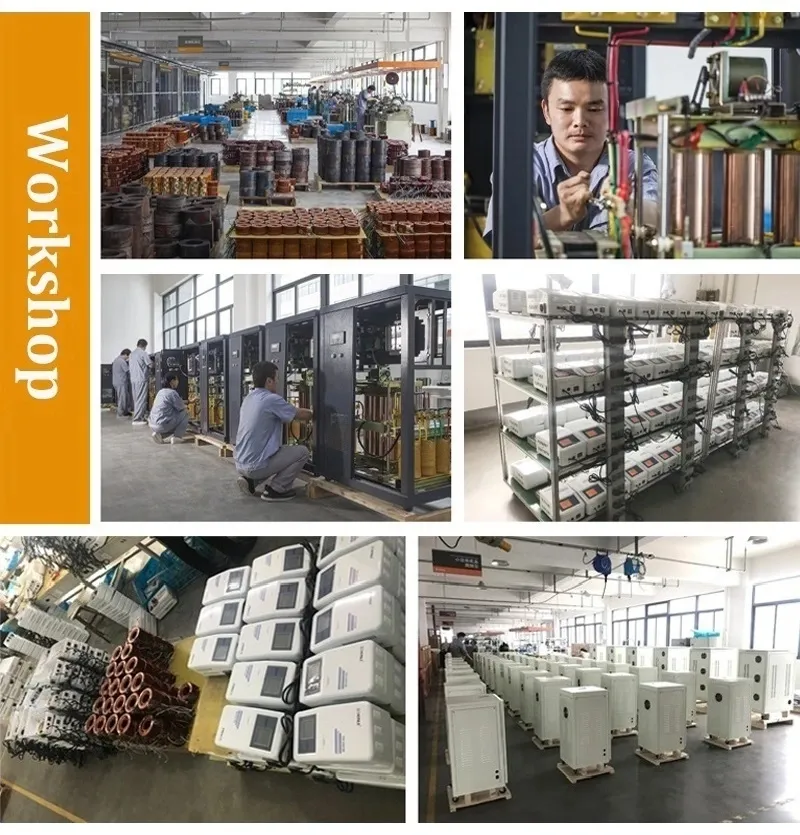

Nosso Workshop
"A qualidade conduz ao mercado, a reforma conduz a progressos"
PERGUNTAS FREQUENTES
Quais são as condições de pagamento?
Aceitamos LC, T/T, D/P, Western Union e PayPal. Outras opções podem ser discutidas caso necessário.
Qual é o prazo médio de entrega?
Normalmente, o tempo de entrega é de aproximadamente 30 dias após a confirmação da encomenda.
Como é realizada a embalagem para transporte?
Para produtos de menor capacidade, utilizamos caixas de papelão robustas. Para capacidades maiores, utilizamos embalagens reforçadas em caixas de madeira para proteção total durante o trajeto.
É possível solicitar certificações de origem como Formulário A ou C/O?
Sim, não há qualquer problema. Podemos preparar todos os documentos necessários junto aos órgãos de origem competentes para a emissão dos certificados requeridos.
Vocês aceitam a fabricação de produtos sob OEM (com o nosso próprio logotipo)?
Sim, desde que a quantidade atenda aos requisitos mínimos, oferecemos suporte integral para personalização via OEM.
Quais são as certificações de qualidade dos produtos?
A fabricação está em conformidade com as diretrizes da norma ISO9001. Os produtos possuem certificações CE, ISO9001, SGS, entre outras aplicáveis.
