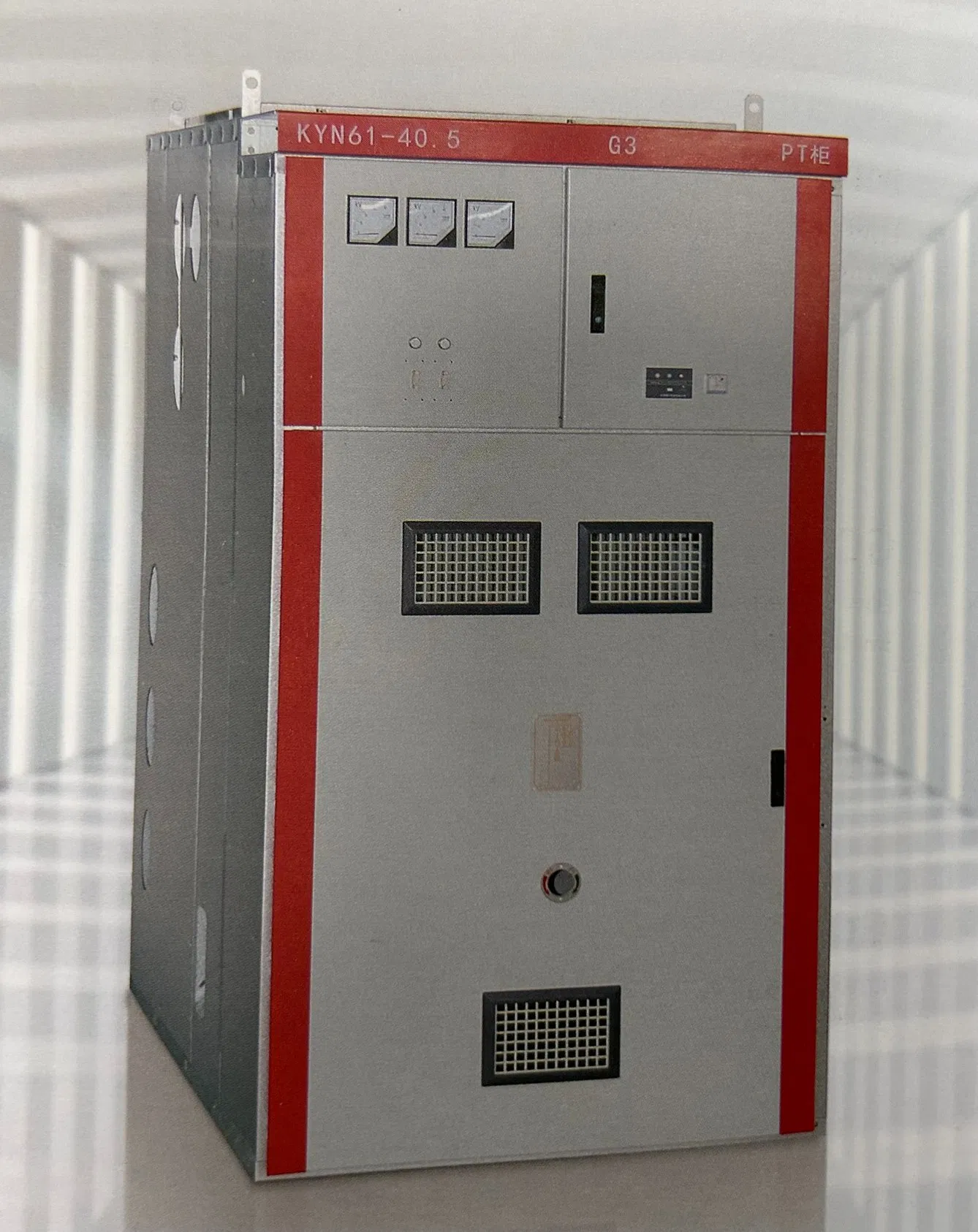

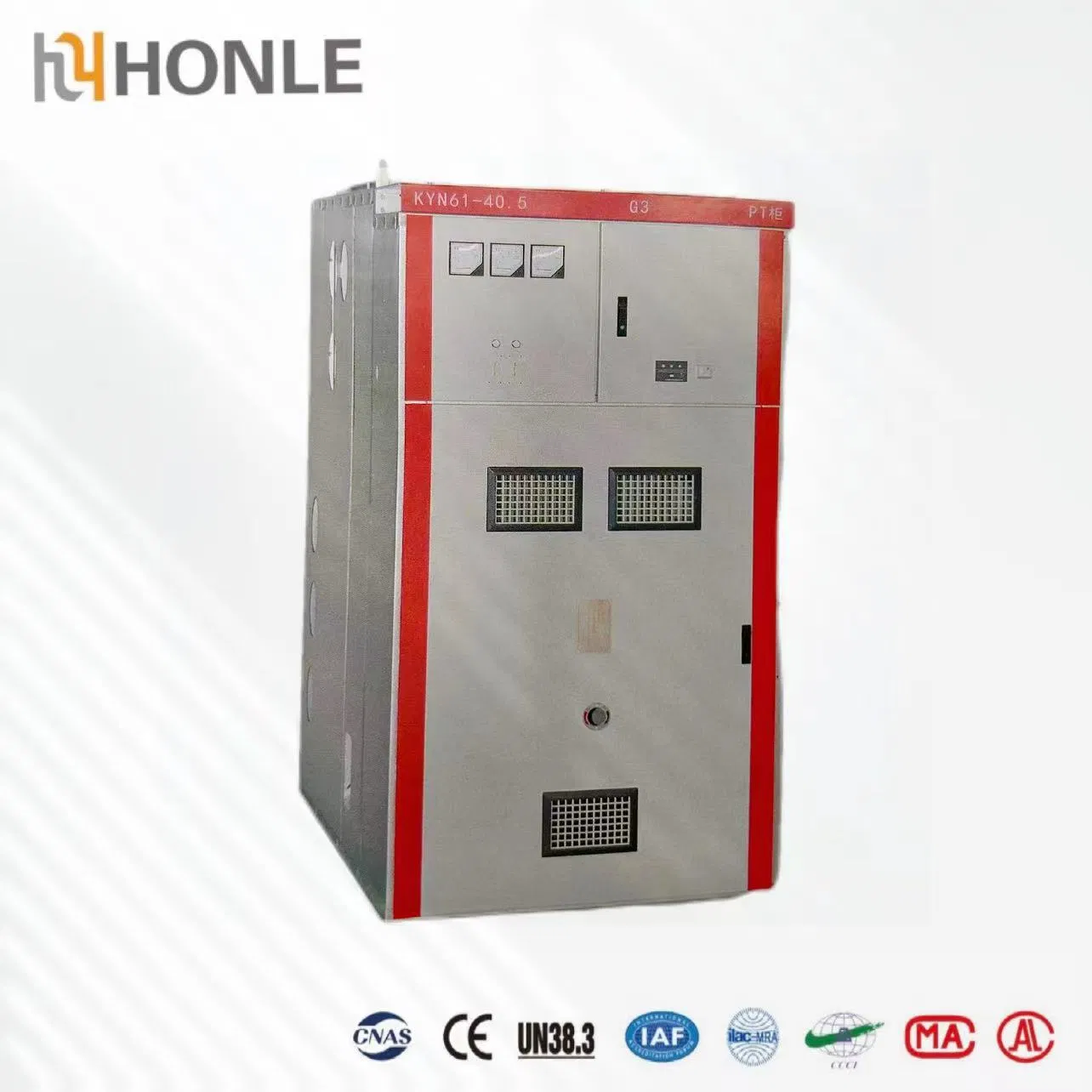

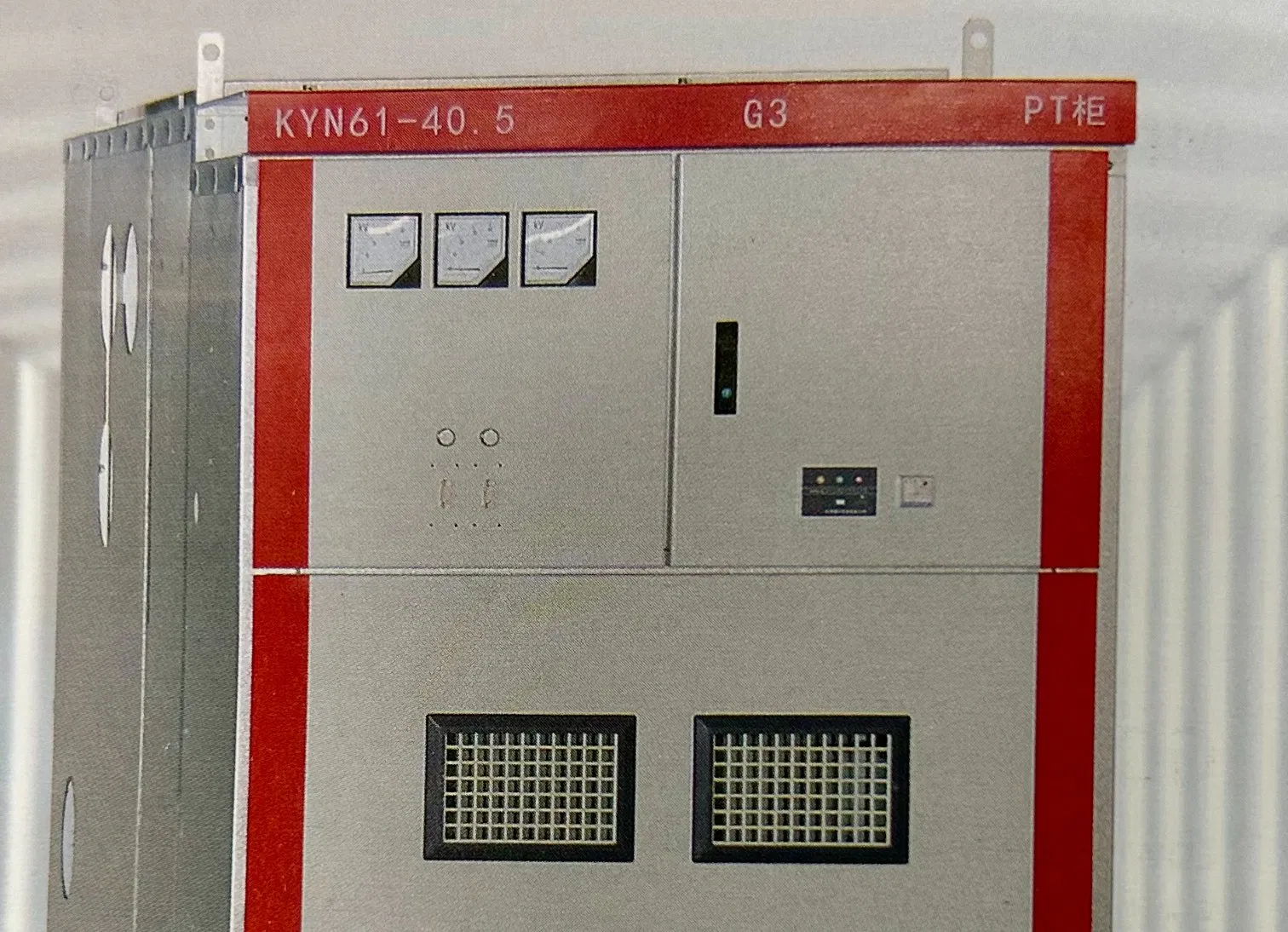

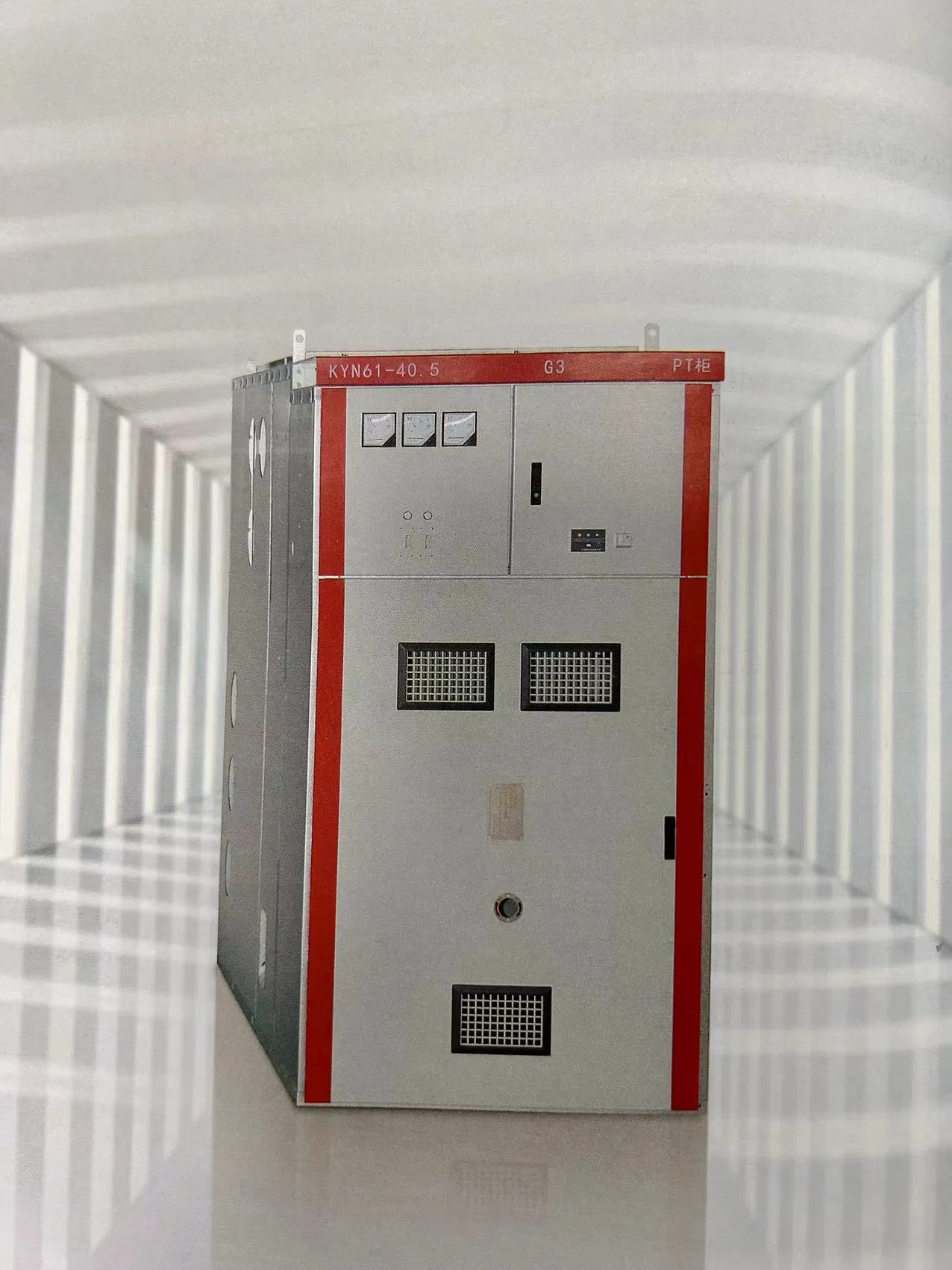

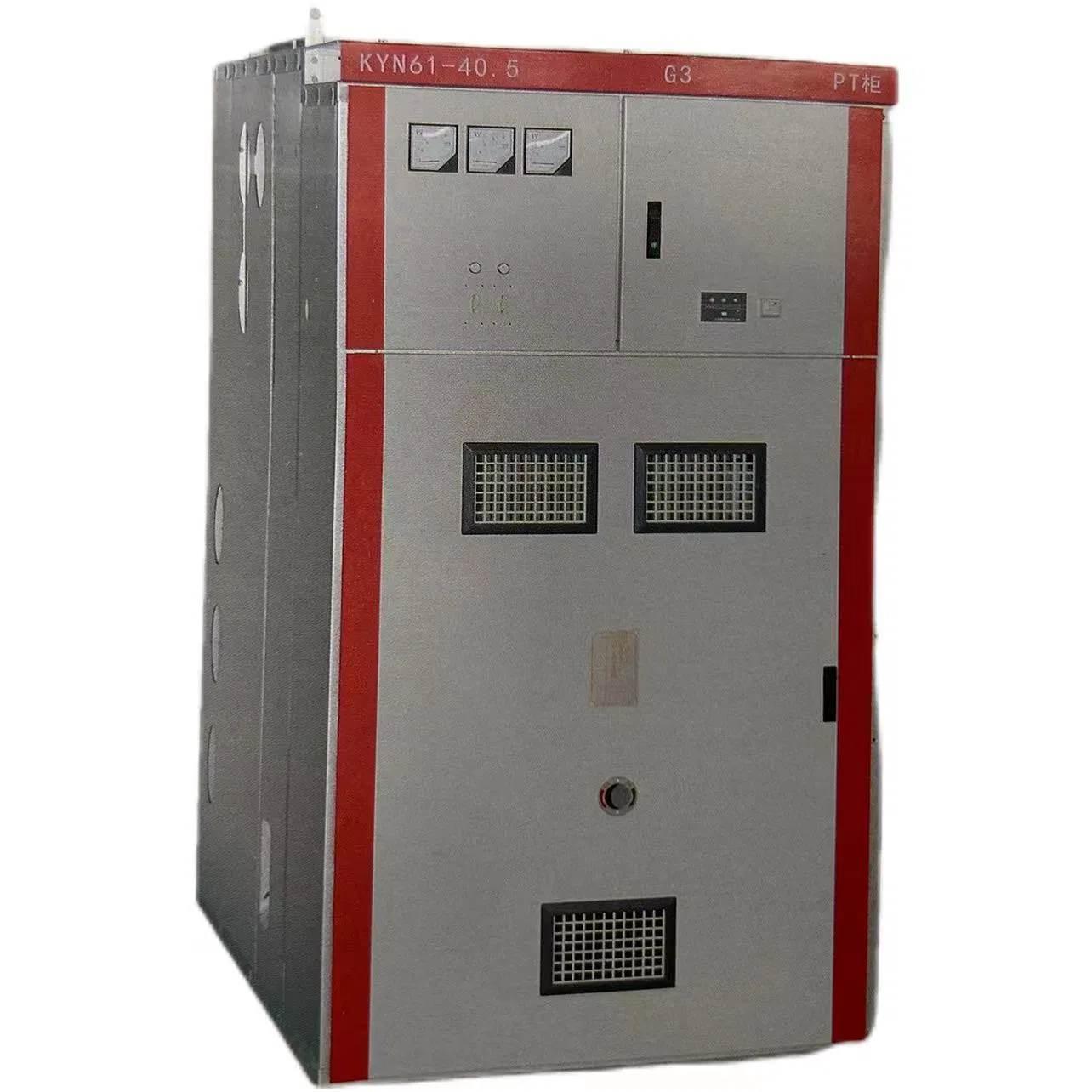

Kyn61 Série 40.5kv Painel de Seccionadora Metálica Retirável
Descrição do produto
Descrição do Produto
O painel de distribuição KYN61-40.5 é um painel de distribuição isolado a ar (ALS) MV para distribuição primária, com disjuntor a vácuo concebido para os vários requisitos operacionais em sistemas públicos e industriais de distribuição de média tensão.
Este painel aplica-se a uma rede de 27 ~ 40,5 kV CA trifásica, 50 Hz/60 Hz, para receber e distribuir energia, bem como para controlo, monitorização e proteção. Pode ser organizado para um sistema de seccionalização de barramento único e barramento único.
Está em conformidade com as principais normas do setor, incluindo a IEC62271-200 (Equipamento de controlo e de comutação fechado em metal AC acima de 1 kV e abaixo de 52 kV), IEC694 (cláusula comum padrão para equipamento de comutação e controlo HV), GB3906 e DL404, em total conformidade com a norma DIN 1HAC. Apresenta uma função de prevenção perfeita e fiável contra falsas operações.
Condições de Funcionamento
🌡️
Temperatura do Ar Ambiente
- Menor ou igual a 40ºC
- Inferior ou igual a 35ºC em média ao longo de 24 horas
- Superior ou igual a -5ºC (-25ºC a pedido)
⛰️
Altitude
- Inferior ou igual a 1000 m
- Acima de 1000 m, aplica-se um coeficiente de redução sob consulta
🌪️
Atmosfera
- Livre de pó, fumo, gases e vapores corrosivos ou inflamáveis, ou sal
- Intensidade do terramoto: Magnitude 8
💧
Humidade
- Humidade relativa média em 24h ≤ 95%
- Humidade relativa média em 1 mês ≤ 90%
- Pressão média de vapor em 24h ≤ 2.2 kPa
- Pressão média de vapor em 1 mês ≤ 1.8 kPa

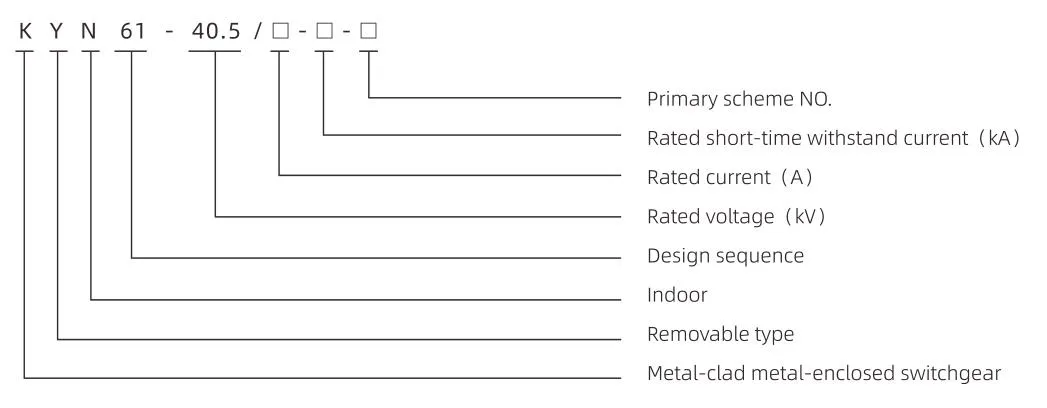

Modelo
Características
- Proporciona rolamento intermédio e lubrificação do piso, dois tipos diferentes de configurações aptas a satisfazer todos os requisitos técnicos e operacionais.
- Engate mecânico "anti-5" fiável, que oferece uma manutenção conveniente e de elevada segurança.
- Compatibilidade universal: O VCB da série ZN85-40.5/VS1-40.5, bem como VD4, VB2 e 3AH fabricados globalmente, podem ser facilmente combinados com este painel de distribuição.
Parâmetros Técnicos
| Item | Unidade | Dados |
|---|---|---|
| Tensão nominal | kV | 27, 33, 36, 38, 40.5 |
| Tensão nominal suportável à frequência industrial a 1 min (fases para terra/folgas) | kV | 85/95 |
| Tensão nominal suportável ao impulso atmosférico (fases até à massa/folgas) | kV | 185/215 |
| Frequência nominal | Hz | 50/60 |
| Corrente nominal | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Corrente nominal suportável de curto prazo (4 s) | kA | 16, 20, 25, 31.5, 40, 50 |
| Corrente nominal suportável de crista | kA | 40, 50, 63, 80, 100, 125 |
| Classe de proteção | - | Caixa: IP4X, IP2X (porta do VCB aberta) |

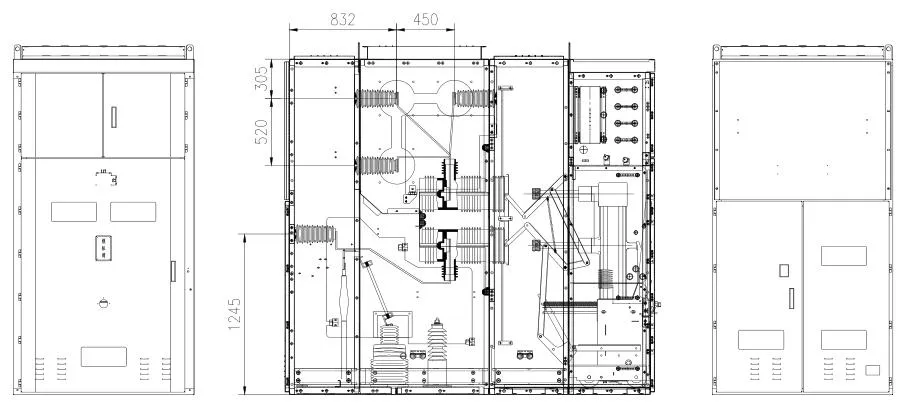

| Dimensão externa (largura x profundidade x altura) | mm | 1400 (1200) x 2800 (2600) x 2600 (2400) |
| Peso | kg | 1300 - 1600 |
