Kyn28-24kv Painel de Distribuição de Energia Metal Clad de Alta Tensão
Descrição do produto
Informação Básica
N ° de Modelo.
kyn28-24
Nível de tensão
média Tensão
Instalação
removível
Estrutura
extraível
Atual
CA
Pacote de Transporte
embalagem de madeira
Especificação
iec, gb
Origem
China
Código HS
8537209000
Capacidade de Produção
1000 peças
Descrição de Produto

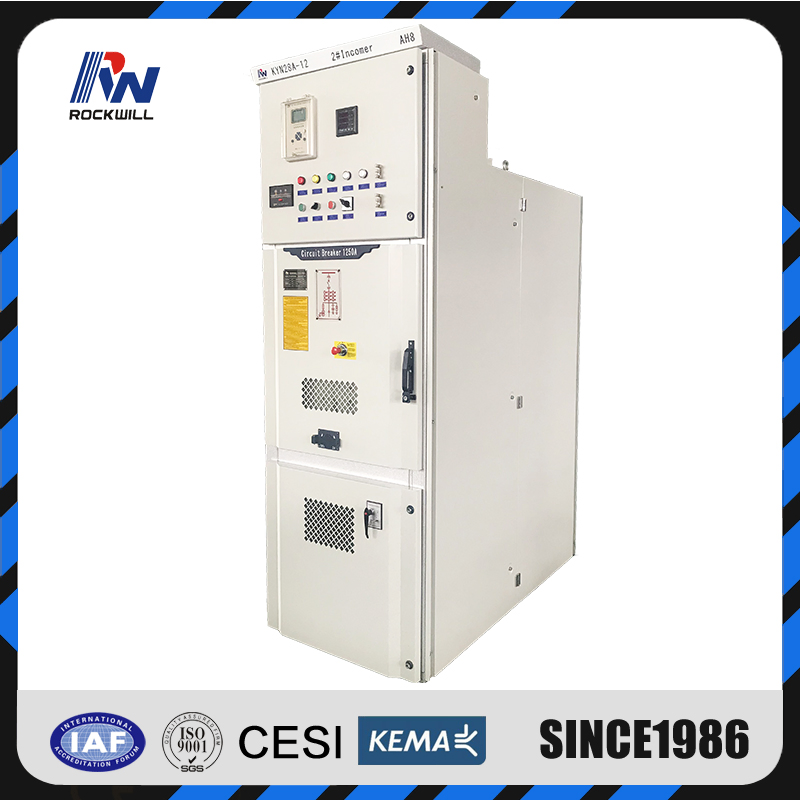

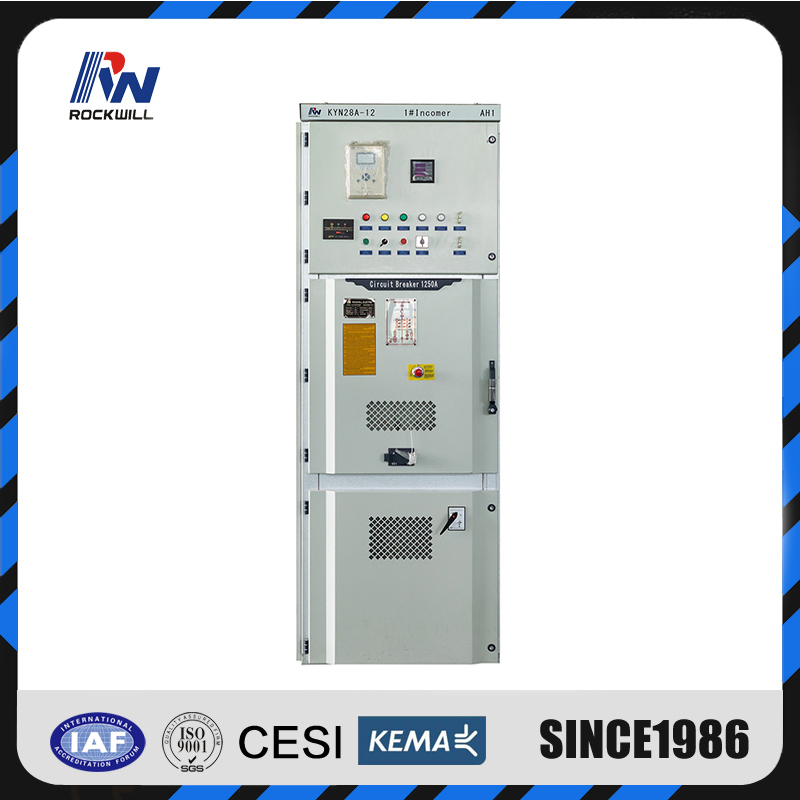

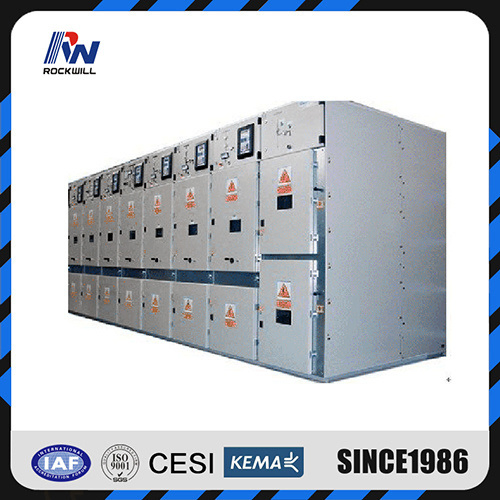

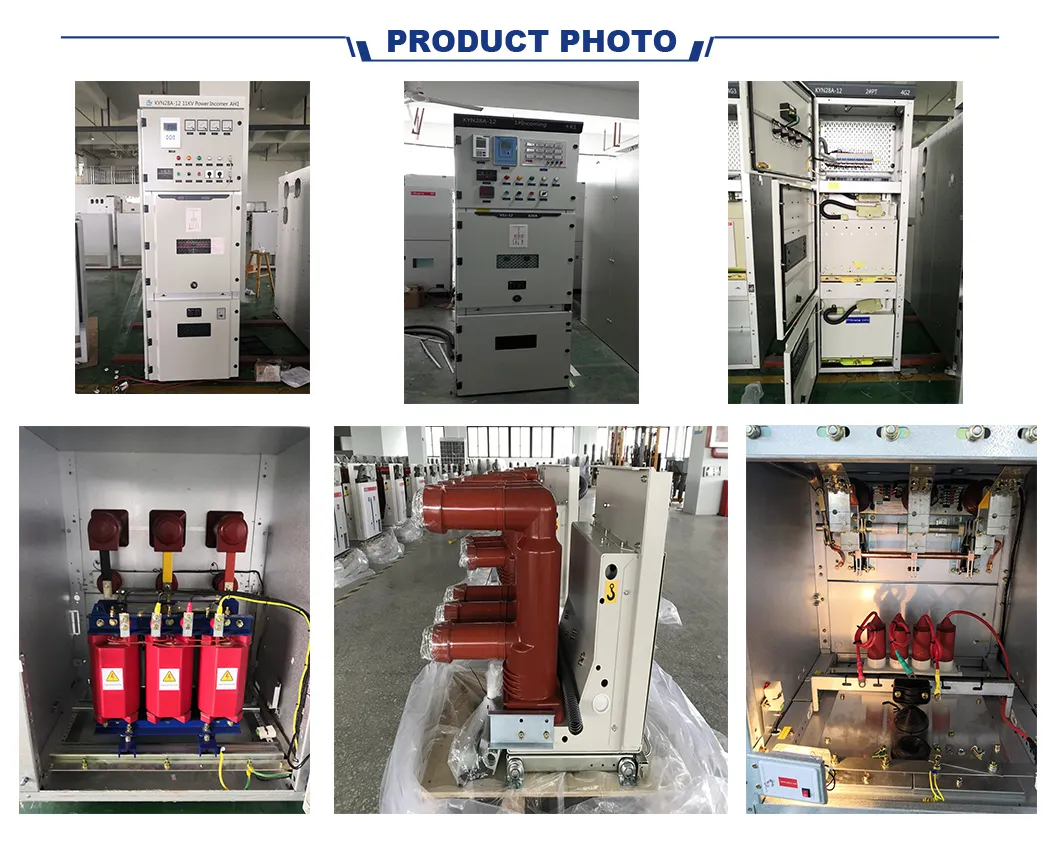

KYN28 revestidos de metal para interior
O KYN28 revestidos de metal no interior de distribuição mobilizáveis (doravante curto como o painel de distribuição) é um dispositivo de distribuição de energia para 3.6~24KV, 3 fase AC 50Hz, barramento de sistema sectionalized único. Ele é usado para transmissão de energia principal de médio/pequenos produtores em usinas, recebendo energia, transmissão para as subestações de distribuição de energia e sistema de alimentação das fábricas, minas e empresas, e a partir de um grande motor de alta tensão, etc, de modo a controlar, proteger e monitorar o sistema. O painel de distribuição atende à norma IEC298, GB3906-91.

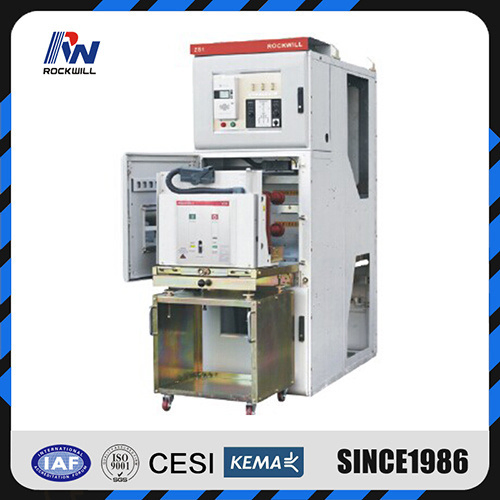

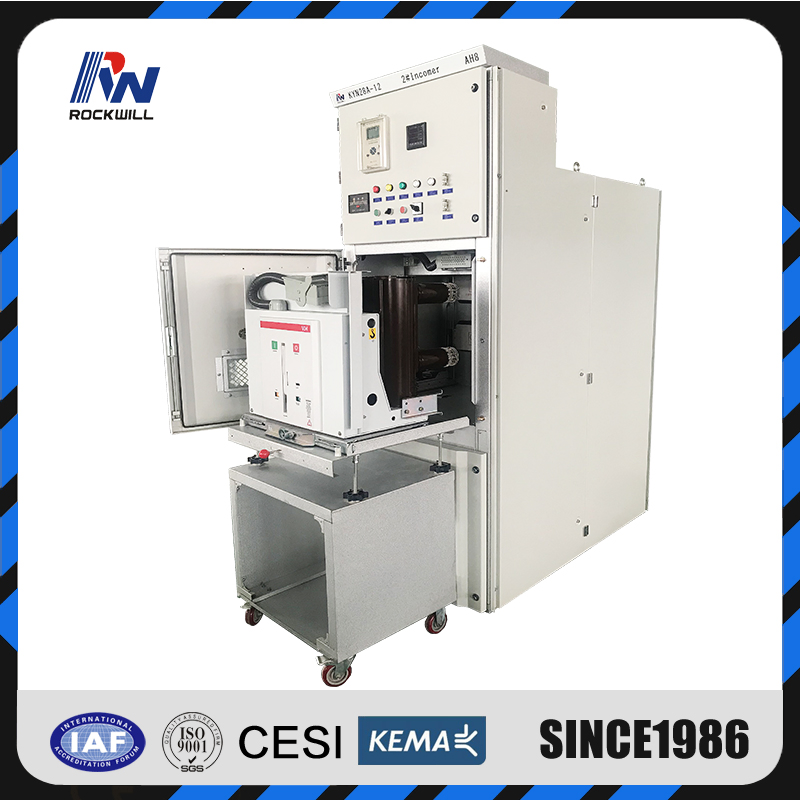

Além de ser utilizado com as VS1 disjuntor a vácuo, ele pode ser usado com DV4 da ABB, 3AH5 da Siemens ZN domésticos65A e VB2 da GE, etc. É realmente uma distribuição de energia deviece com bom desempenho.
A fim de satisfazer o requisito para montagem na parede e manutenção de front-end, o painel de distribuição está equipado com um transformador de corrente especial, de maneira que o operador possa manter e verifique se está na frente do compartimento.
Principais Especificações Técnicas
| N° | Item | Unidade | Parâmetros |
|---|---|---|---|
| 1 | Tensão nominal | KV | 12 |
| 2 | Frequência nominal | Hz | 50/60 |
| 3 | Corrente nominal | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 4 | Corrente nominal de barramentos de filiais | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 5 | Barramento Principal corrente nominal | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 6 | Tensão suportável nominal de frequência industrial (1min) - Seco | KV | 38 (50/60) |
| 7 | Tensão suportável nominal de frequência industrial (1min) - Húmido | KV | 48 (60/65) |
| 8 | Tensão suportável de impulso atmosférico | KV | 75 (95/125) |
| 9 | Corrente suportável de curto-circuito nominal (4s) | KA | 20 / 25 / 31.5 / 40 |
| 10 | Corrente de fechamento de curto-circuito nominal (Pico) | KA | 40 / 50 / 63 / 80 / 100 |
| 11 | Tipo de protecção | - | IP4X para o alojamento |

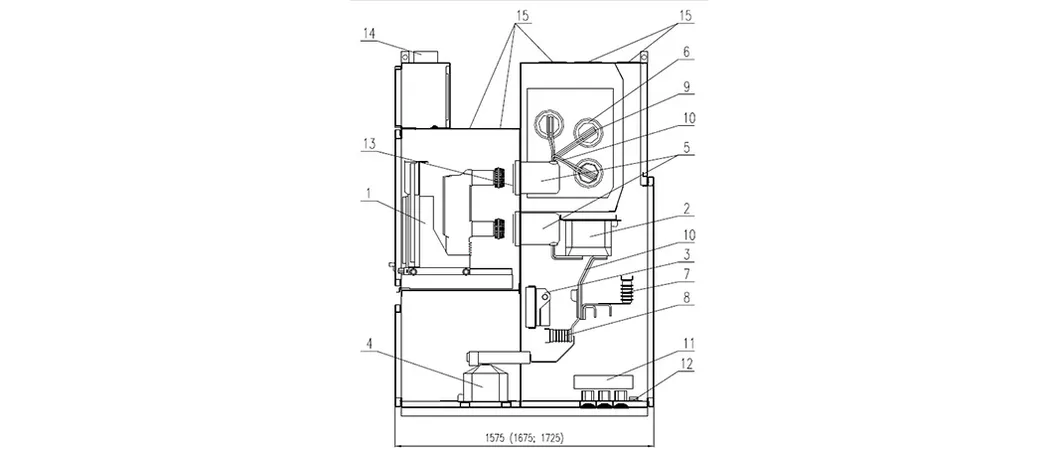

Estrutura Principal
1
Dispositivo principal: Disjuntor, contactor, compartimento de barramento/habitáculo, compartimento do cabo, compartimento de baixa tensão.
2
Os transformadores de corrente
3
Interruptor de ligação à massa
4
Os transformadores de tensão
5
Os isoladores da bucha de apoio
6
Os isoladores da bucha
7
Estabilizadores de voltagem
8
Isoladores de apoio (reactância)
9
Principais barramentos
10
Ligar (distribuição) barramentos
11
Terra de falha do transformador de corrente
12
Condutor de ligação à terra
13
Móveis de metal particions
14
Dutos de cabo (opcionalmente)
15
Tampas de ventilação
Perguntas Frequentes (FAQ)
Q: Qual é a principal aplicação do painel de distribuição KYN28?
O painel é utilizado para a transmissão e recepção de energia em subestações de distribuição, pequenas e médias usinas elétricas, além de controle e monitoramento de sistemas elétricos industriais e grandes motores de alta tensão.
Q: Quais são os níveis de tensão suportados por este painel de distribuição?
O KYN28 é projetado para média tensão, atendendo sistemas elétricos na faixa de 3.6 a 24 KV, operando em corrente alternada trifásica de 50Hz ou 60Hz.
Q: Com quais disjuntores o painel KYN28 pode ser integrado?
Além do disjuntor a vácuo do modelo VS1, ele é compatível com modelos renomados de marcas globais, como a série VD4 da ABB, 3AH5 da Siemens, ZN65A e a linha VB2 da GE.
Q: Como é feita a manutenção interna do KYN28?
O painel foi projetado para facilitar o acesso de manutenção frontal. Ele possui um transformador de corrente especial, que possibilita ao operador inspecionar e testar as conexões de forma segura diretamente pela frente do compartimento.
Q: Qual é o nível de proteção do alojamento externo do equipamento?
O invólucro do painel oferece um grau de proteção IP4X contra a entrada de objetos sólidos e poeira, garantindo a proteção adequada dos componentes internos e a segurança dos operadores.
Q: A quais normas técnicas internacionais este equipamento está em conformidade?
Este modelo cumpre rigorosamente os parâmetros de segurança e fabricação determinados pelas principais diretrizes técnicas internacionais, como a norma IEC298 e a regulamentação GB3906-91.
