Kyn28-12kv Painel de Distribuição de Energia Clad Metal HV
Descrição do produto
Informação Básica
N ° de Modelo.
kyn28-12
Nível de tensão
média Tensão
Instalação
removível
Estrutura
extraível
Atual
CA
Pacote de Transporte
embalagem de madeira
Especificação
iec, gb
Origem
China
Código HS
8537209000
Capacidade de Produção
1000 peças
Descrição de Produto

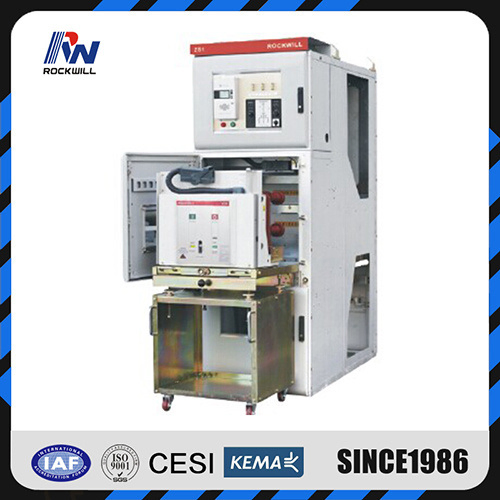

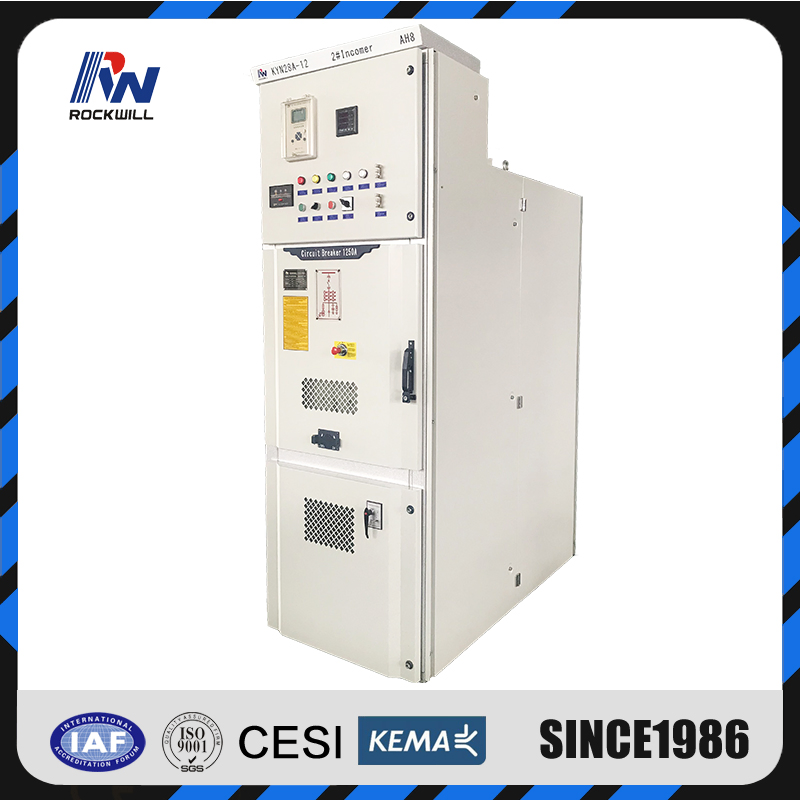

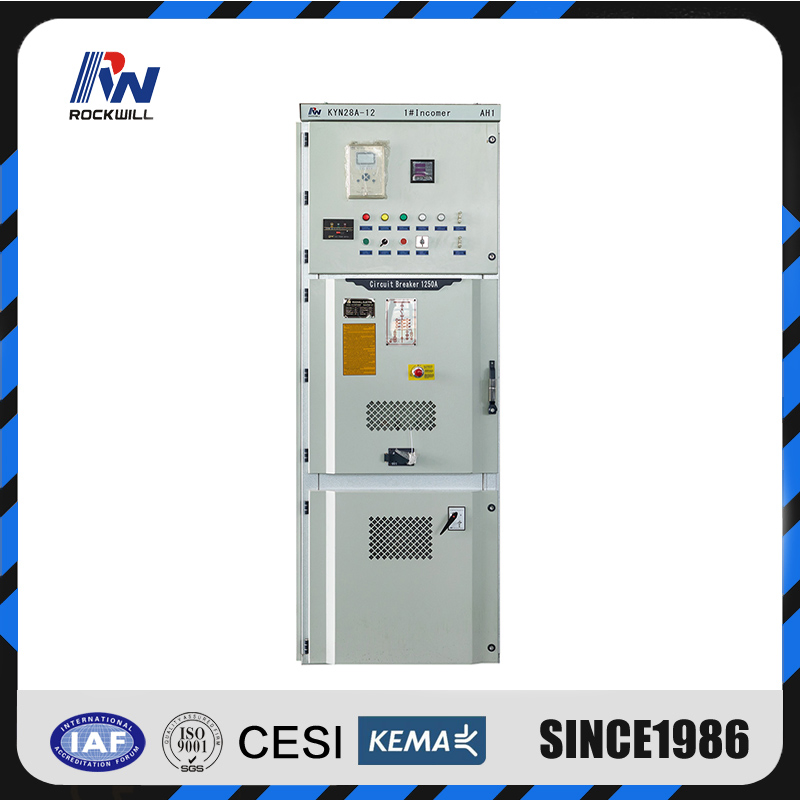

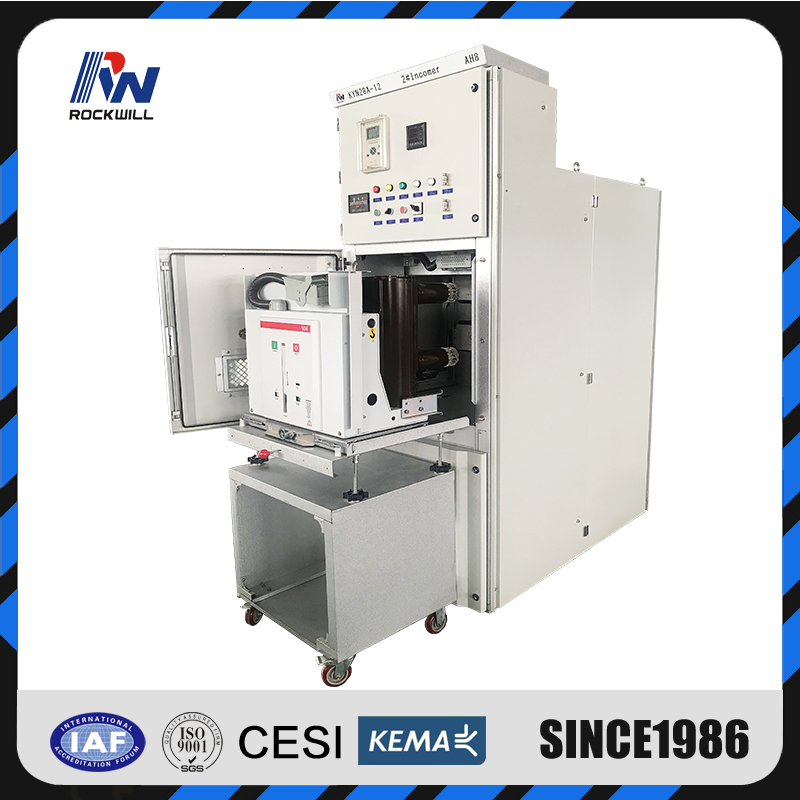

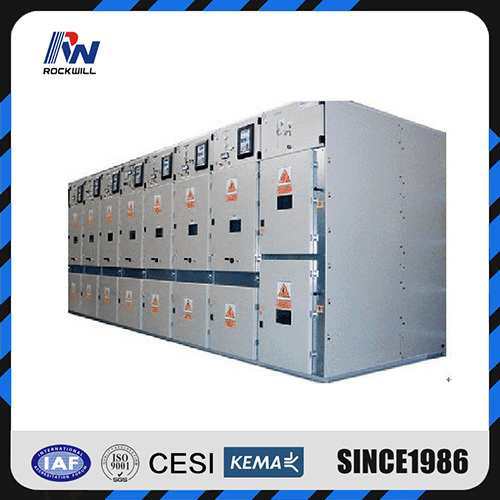

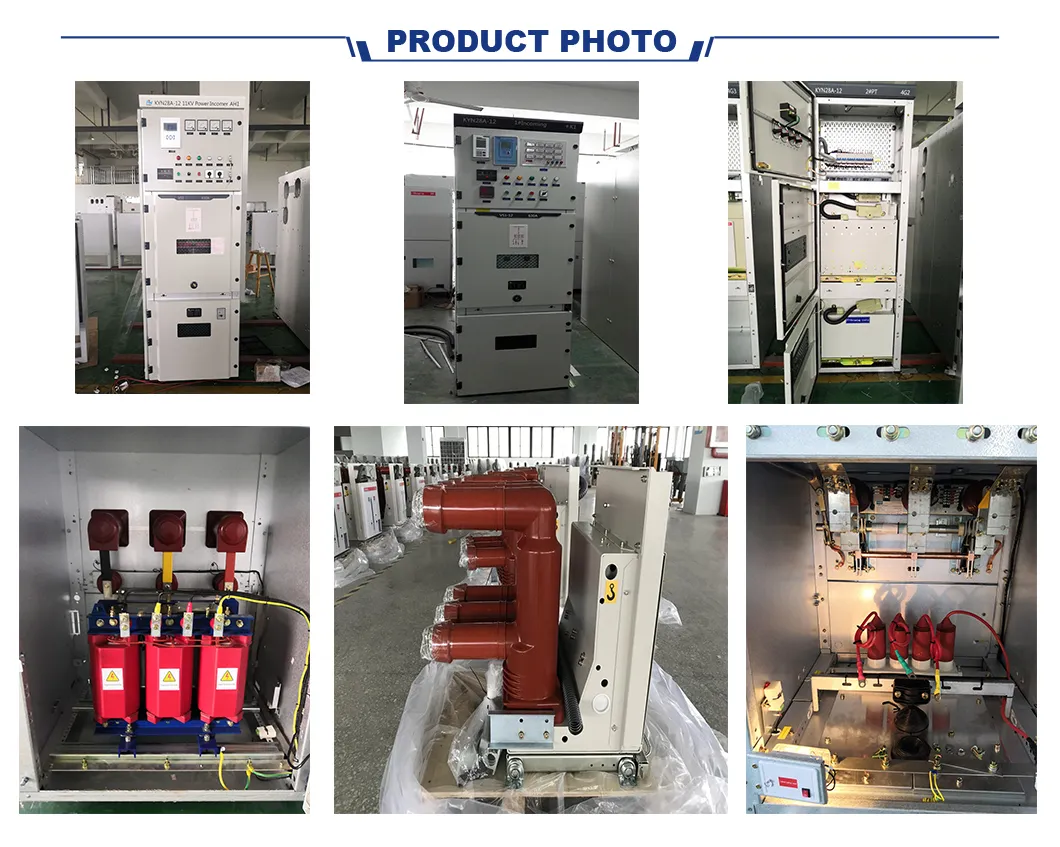

KYN28 Revestidos de Metal para Interior
O painel de distribuição mobilizável KYN28 revestido de metal para interior é um dispositivo de distribuição de energia desenvolvido para sistemas de 3.6~24KV trifásicos CA 50Hz, com sistema de barramento único seccionado. Ele é amplamente utilizado para a transmissão de energia principal de médio e pequenos produtores em usinas, recebimento de energia, transmissão para subestações de distribuição de energia e sistemas de alimentação de fábricas, minas e empresas, além de partida de grandes motores de alta tensão, permitindo controlar, proteger e monitorar o sistema com eficiência.
Este painel atende rigorosamente às normas IEC298 e GB3906-91. Além de ser operado perfeitamente com o disjuntor a vácuo VS1, ele é compatível com os modelos VD4 da ABB, 3AH5 da Siemens, ZN65A e VB2 da GE, consolidando-se como um dispositivo de distribuição de energia de alta performance.
Visando atender aos requisitos de montagem na parede e simplificar a manutenção frontal, o painel vem equipado com um transformador de corrente especial, que permite ao operador realizar vistorias e manutenções diretamente pela parte frontal do compartimento.
Principais Especificações Técnicas
| N° | Item do Parâmetro | Unidade | Valores / Parâmetros |
|---|---|---|---|
| 1 | Tensão nominal | KV | 12 |
| 2 | Frequência nominal | Hz | 50/60 |
| 3 | Corrente nominal | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 4 | Corrente nominal de barramentos de filiais | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 5 | Barramento Principal corrente nominal | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 6 | Frequência de potência de 1 min a suportar tensão (Seco / Úmido) | KV | 38 (50/60) / 48 (60/65) |
| 7 | Tensão suportável de impulso de descarga atmosférica | KV | 75 / 95/125 |
| 8 | Potência nominal em tempo curto suportar correntes (4s) | KA | 20 / 25 / 31.5 / 40 |
| 9 | Curto-circuito quebrando a corrente nominal (pico) | KA | 40 / 50 / 63 / 80 / 100 |
| 10 | Tipo de protecção | - | IP4X para o alojamento |

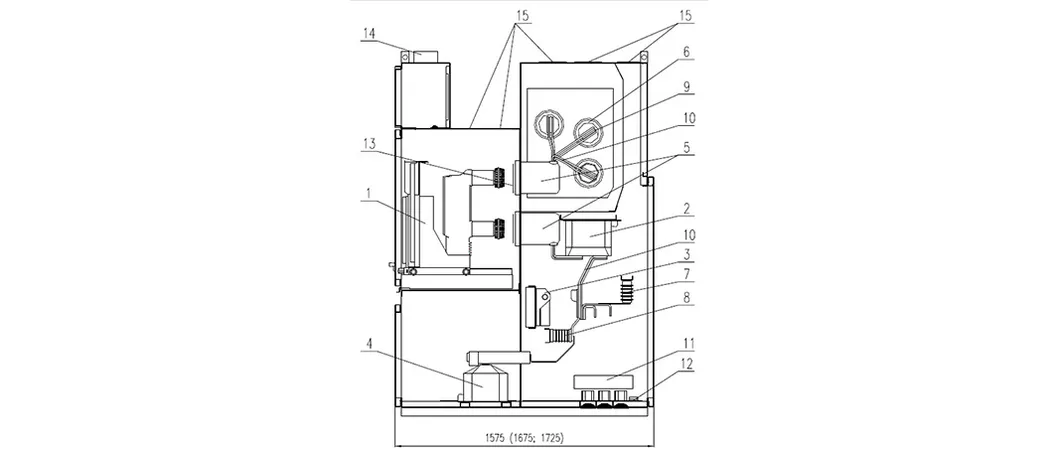

Estrutura Principal
1
Dispositivo principal: Disjuntor, contactor
2
Os transformadores de corrente
3
Interruptor de ligação à massa
4
Os transformadores de tensão
5
Os isoladores da bucha de apoio
6
Os isoladores da bucha
7
Estabilizadores de voltagem
8
Isoladores de apoio (reactância)
9
Principais barramentos
10
Ligar (distribuição) barramentos
11
Terra de falha do transformador de corrente
12
Condutor de ligação à terra
13
Móveis de metal particions
14
Dutos de cabo (opcional)
15
Tampas de ventilação
Perguntas Frequentes (FAQ)
O que é o painel de distribuição KYN28-12?
O KYN28-12 é um painel de distribuição blindado de metal para uso interno, projetado para operar com tensões de 3.6 a 24KV em sistemas trifásicos CA 50Hz, ideal para o controle e proteção de redes elétricas industriais.
Quais disjuntores a vácuo podem ser utilizados neste painel?
Este modelo oferece alta compatibilidade, suportando disjuntores como o VS1, bem como modelos líderes globais como o VD4 da ABB, 3AH5 da Siemens, ZN65A e VB2 da GE.
O painel KYN28-12 cumpre quais padrões de qualidade?
O equipamento cumpre com excelência as exigências estabelecidas pelas normas internacionais IEC298 e a norma nacional GB3906-91.
Como é realizada a manutenção no painel KYN28-12?
Graças ao design frontal e ao transformador de corrente especial, as atividades de monitoramento, verificação e manutenção podem ser realizadas facilmente pela parte frontal do compartimento.
Qual é o grau de proteção (IP) do invólucro deste painel?
O invólucro do painel de distribuição KYN28-12 conta com o grau de proteção IP4X, oferecendo proteção superior contra a entrada de resíduos e garantindo alta segurança operacional.
