Kyn28-12 Painel de Distribuição Elétrica Mv Power Smart Control para Subestação Prefabricada
Descrição do produto
Visão Geral
N ° de Modelo
KYN28-12
Nível de tensão
média Tensão
Instalação
Fixo
Estrutura
extraível
Atual
CA
Nome do produto
painel de manobra retrátil revestido de metal
tensão nominal
12 kv/24 kv
frequência
50 hz
corrente nominal
1250A/2500A/3150A/4000A
Pacote de Transporte
caixa de madeira
Especificação
personalizado
Origem
China
Capacidade de Produção
1 conjunto / 10 dias
Descrição de Produto

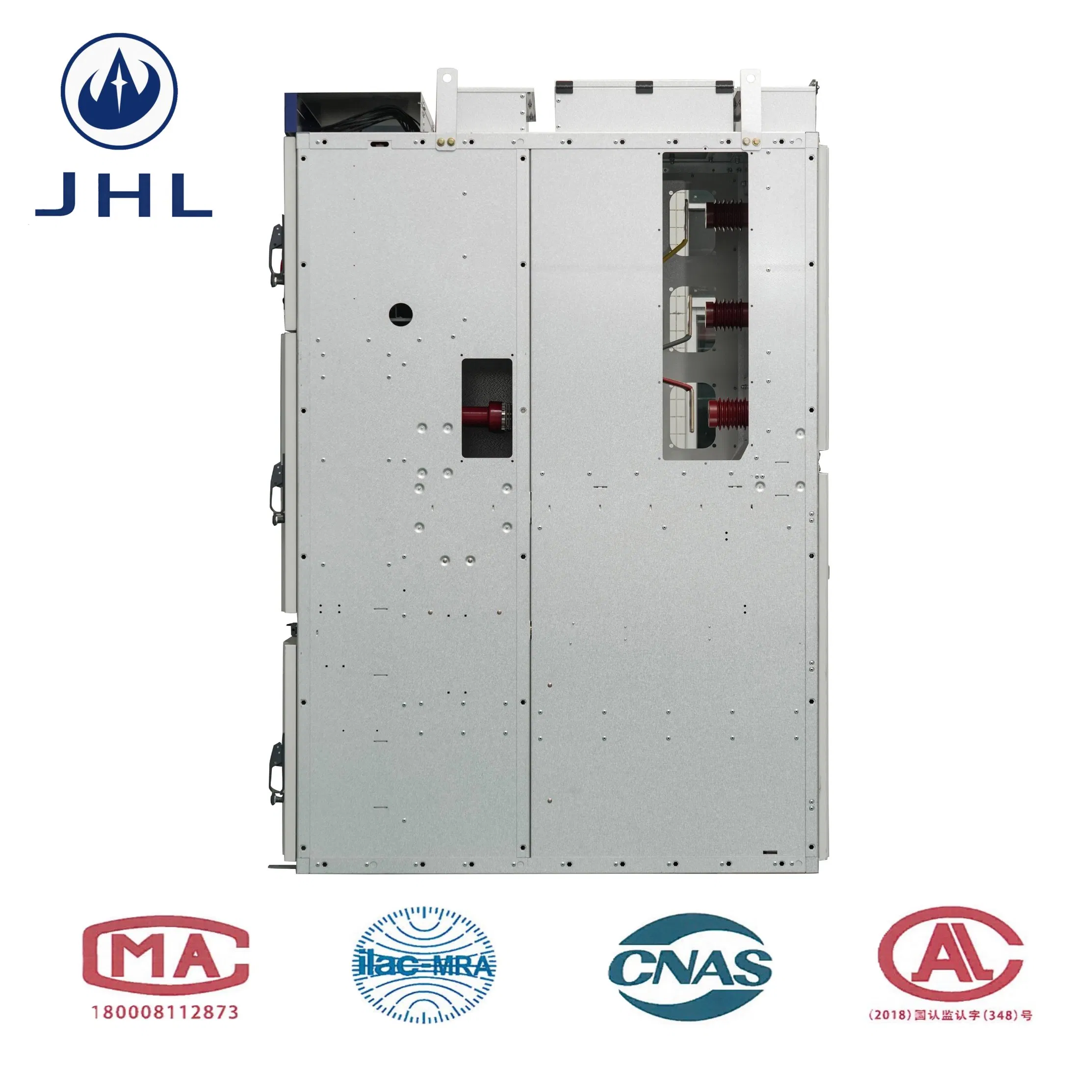

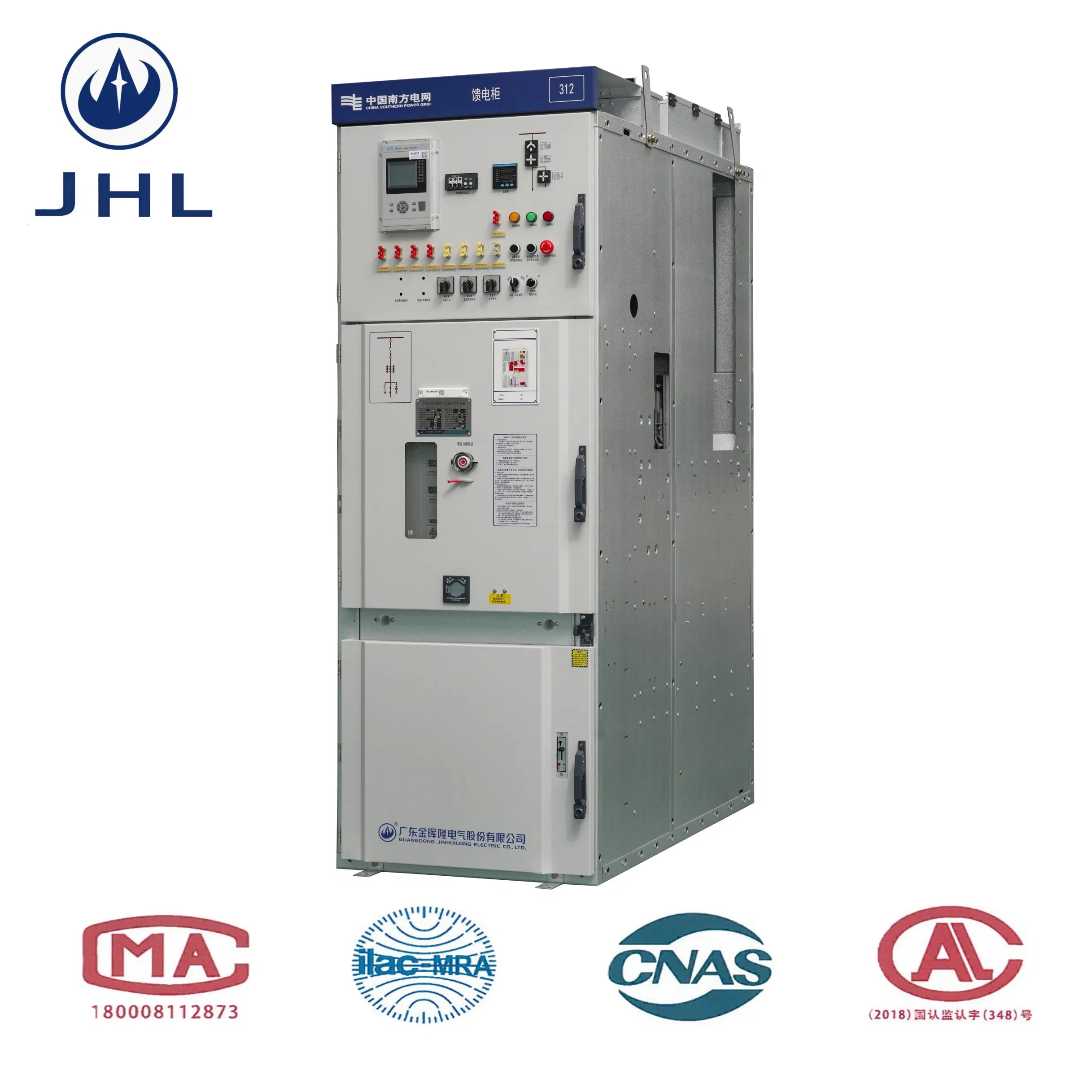

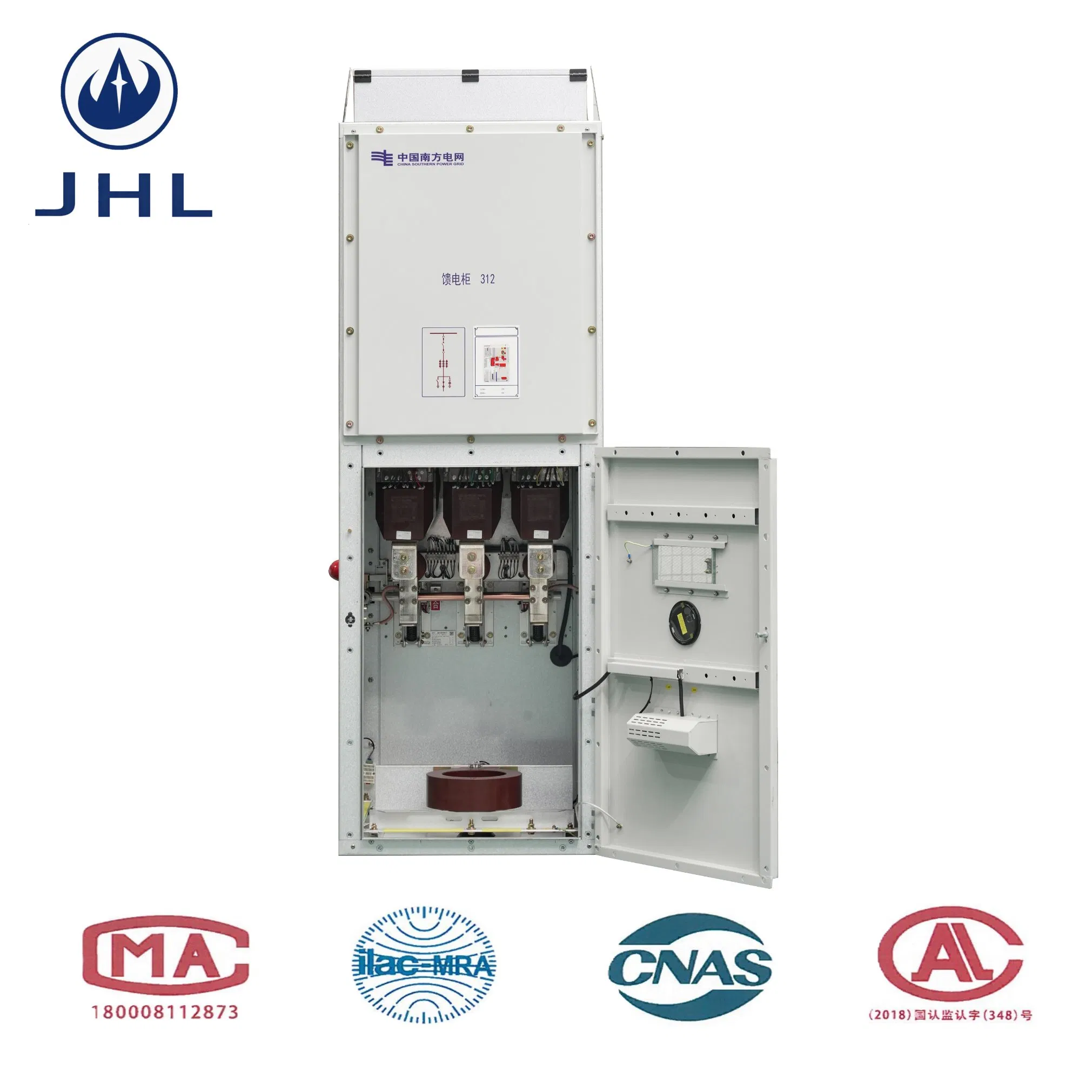

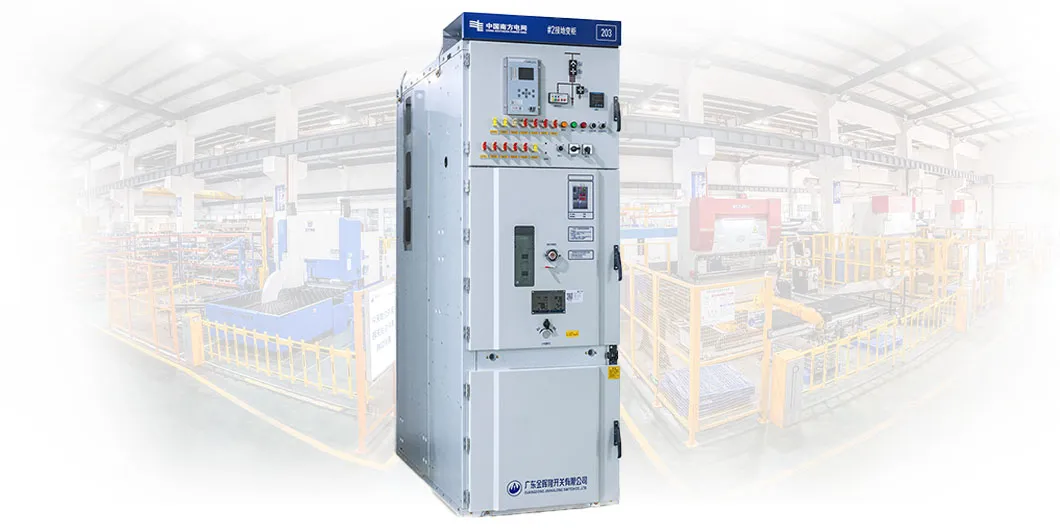

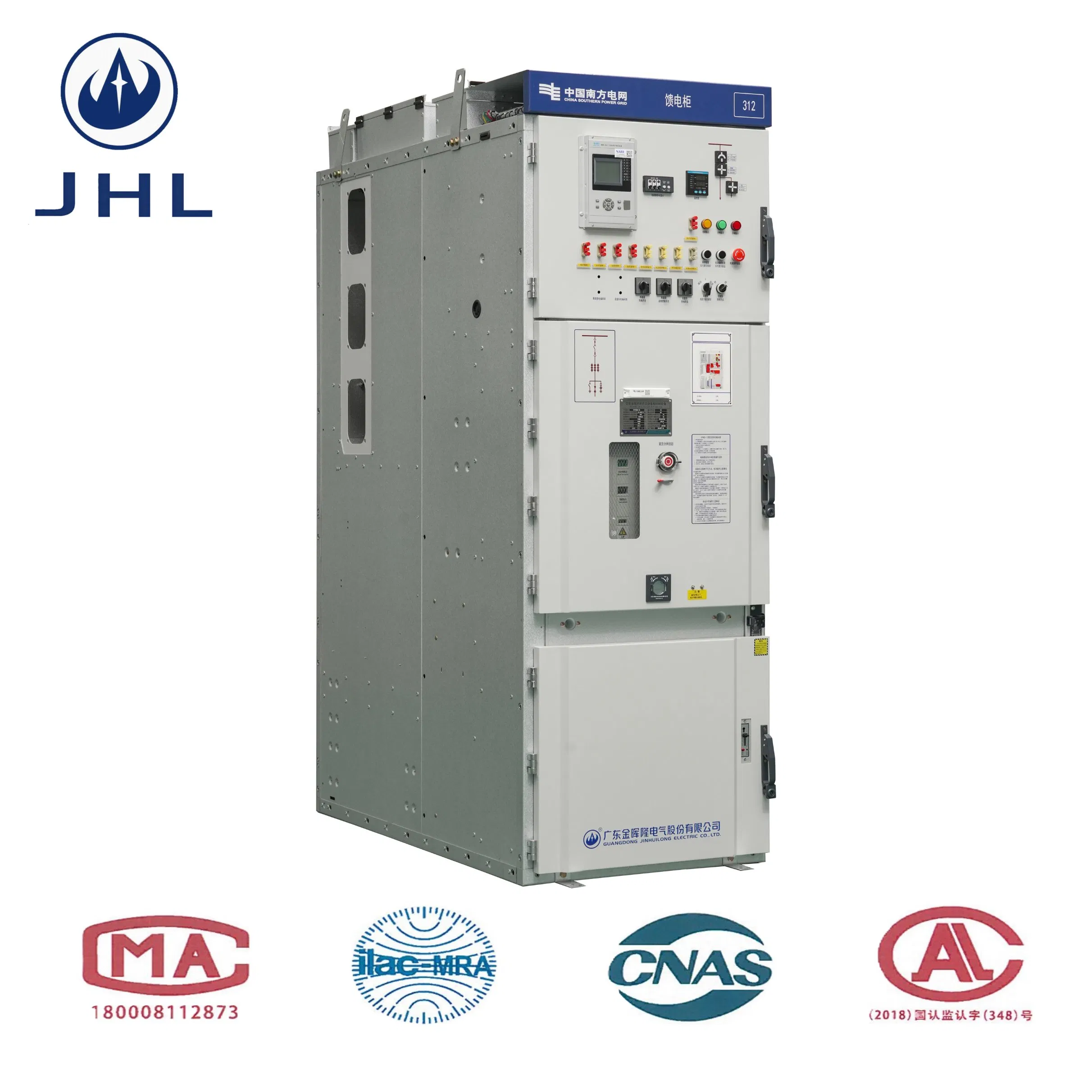

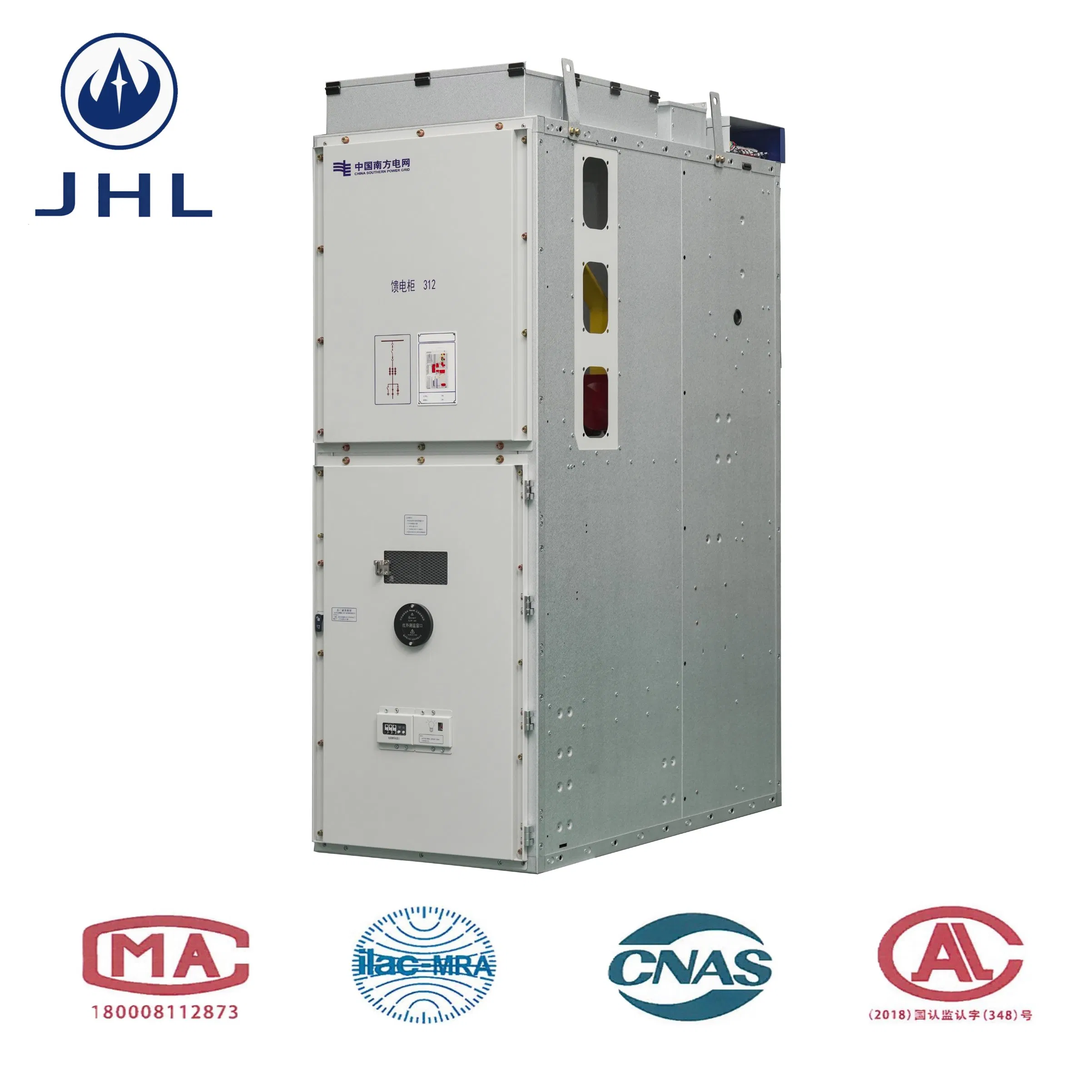

Painel de distribuição KYN28-12KV com revestimento de metal
KYN28-12 é um painel de distribuição amovível revestido a metal para interior de 12 kV para sistemas de alimentação CA de 3.6–12 kV. Inclui uma máquina amovível de montagem intermédia, um bloqueio de cinco prevenção, uma estrutura compartimentada, protecção IP4X e um alívio de pressão independente. Com alta permutabilidade, baixa manutenção e forte segurança, é amplamente utilizado em redes eléctricas, subestações, indústrias, petroquímicas, infra-estruturas e novos projectos energéticos. Cumpre totalmente as normas IEC 62271 e GB.
KYN28-12 é um painel de distribuição amovível revestido a metal para interior de 12 kV para sistemas de alimentação CA de 3.6–12 kV. Inclui uma máquina amovível de montagem intermédia, um bloqueio de cinco prevenção, uma estrutura compartimentada, protecção IP4X e um alívio de pressão independente. Com alta permutabilidade, baixa manutenção e forte segurança, é amplamente utilizado em redes eléctricas, subestações, indústrias, petroquímicas, infra-estruturas e novos projectos energéticos. Cumpre totalmente as normas IEC 62271 e GB.
Especificação
| No | Item | Unidade | Parâmetros técnicos | ||||
|---|---|---|---|---|---|---|---|
| 1 | Tensão nominal | KV | 12 | ||||
| 2 | Frequência nominal | Hz | 50 | ||||
| 3 | Corrente nominal | A | 630 | 1250 | 1600 | ||
| 2500 | 3150 | 4000 | |||||
| 4 | Nível de isolamento nominal | frequência de potência de 1 min. para suportar tensão | Alternadamente, relativamente | KV | 42 | ||
| Quebra do isolamento | 48 | ||||||
| O impulso de relâmpagos suporta tensão | Alternadamente, relativamente | 75 | |||||
| Quebra do isolamento | 85 | ||||||
| Frequência de potência do circuito de controlo que suporta tensão | V | 2000 | |||||
| 5 | Corrente de interrupção de curto-circuito (RMS) nominal | Ka | 25 | 31.5 | 40 | ||
| 6 | Corrente nominal de curto-circuito (pico) | Ka | 63 | 80 | 100 | ||
| 7 | Corrente de resistência nominal ao pico | Ka | 63 | 80 | 100 | ||
| 8 | Corrente de resistência nominal de curto prazo (RMS) | Ka | 25 | 31.5 | 40 | ||
| 9 | Curto-circuito nominal – duração | s | 4 | ||||
| 10 | Graus de proteção fornecidos pelos armários | - | IP4X | ||||
| 11 | Dimensões gerais | largura do armário | < 1600 A. | mm | 800 (Nota1) | ||
| ≥ 1600 A. | 1000 | ||||||
| profundidade do armário | Linhas de entrada e saída de cabos | 1450 | 1550 | ||||
| Linhas de acesso suspensas | 1800 | ||||||
| Linhas aéreas de entrada e saída com gabinetes auxiliares | 1750 | 1800 | |||||
| Altura do armário | 2360 | ||||||
| 12 | Peso | kg | 800~1000 | ||||
| 13 | Teste de arco interno (IAC) | Ka | AFLR 25 | AFLR 31.5 | AFLR 40 | ||
Nota: 1) ao usar disjuntores de pólo isolado sólido para 1250A e abaixo de gabinetes, a largura do gabinete pode ser reduzida para 650mm.
Ao utilizar o esquema número 30 (31) neste manual, com a ponte da barra condutora superior a ser levantada, a largura do armário é de 600 mm.
Ao utilizar o esquema número 30 (31) neste manual, com a ponte da barra condutora superior a ser levantada, a largura do armário é de 600 mm.

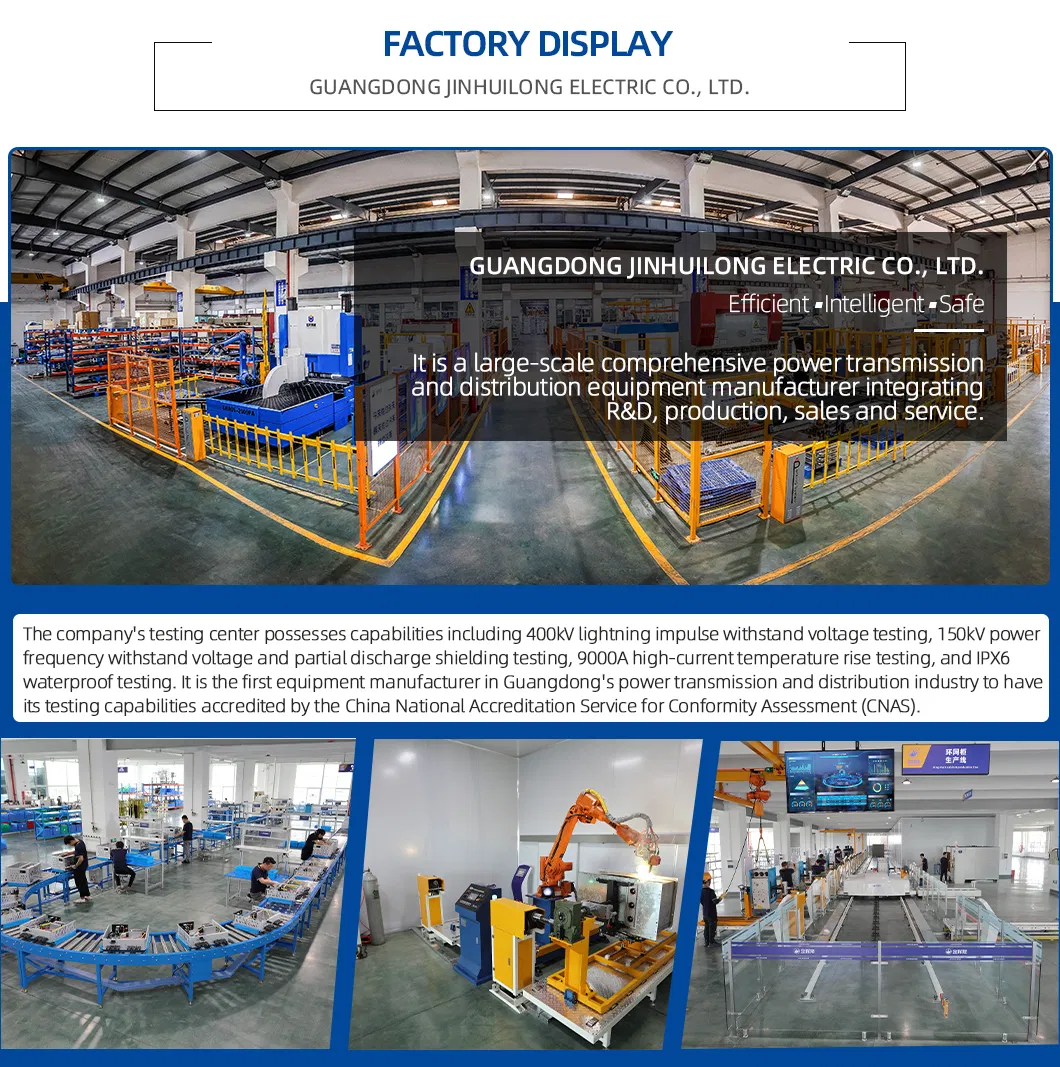

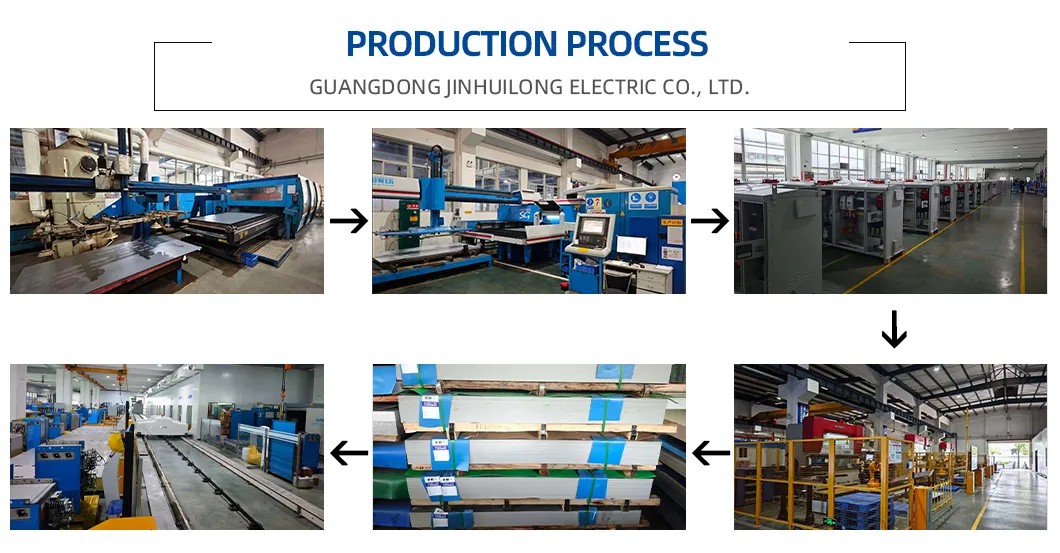

Perfil da empresa
Embalagem e envio
Certificações
PERGUNTAS FREQUENTES
Q1: Que produtos elétricos principais fornece?
A1: Fornecemos principalmente armários de distribuição LV/MV (0,4kV-40,5 kV), disjuntores, subestações de caixa, interruptores montados em pólos e peças de suporte eléctricas relacionadas.
Q2: Você aceita OEM/ODM?
A2: Sim, nós fazemos. A nossa equipa de engenharia profissional pode personalizar os produtos de acordo com os seus desenhos ou requisitos específicos.
Q3: Qual é o seu MOQ?
A3: O nosso MOQ é um conjunto. Saudamos encomendas de testes pequenos para a sua cooperação inicial.
Q4: Qual é o tempo de entrega?
A4: Depende da quantidade e das especificações da encomenda e, normalmente, demora cerca de 15-20 dias úteis.
Q5: Como você garante a qualidade do produto?
A5: Temos uma equipa de CQ rigorosa e um processo de teste completo. Todos os produtos serão totalmente testados antes do envio e, se necessário, poderemos fornecer fotografias/vídeos de teste.
Q6: Que serviço pós-venda você oferece?
A6: Fornecemos suporte técnico on-line a qualquer momento. Se tiver problemas de utilização do produto, responderemos e resolveremos-os atempadamente.
