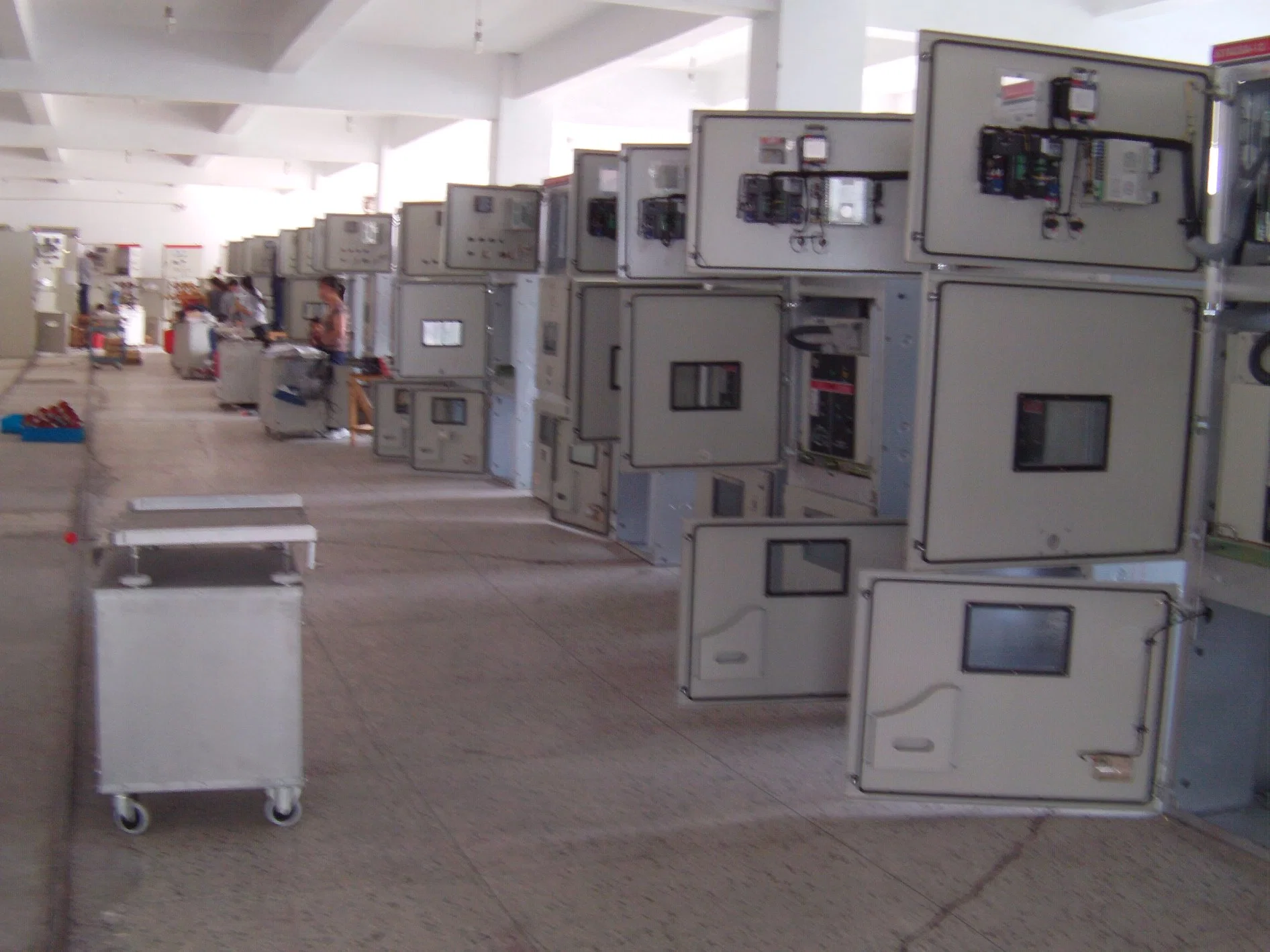

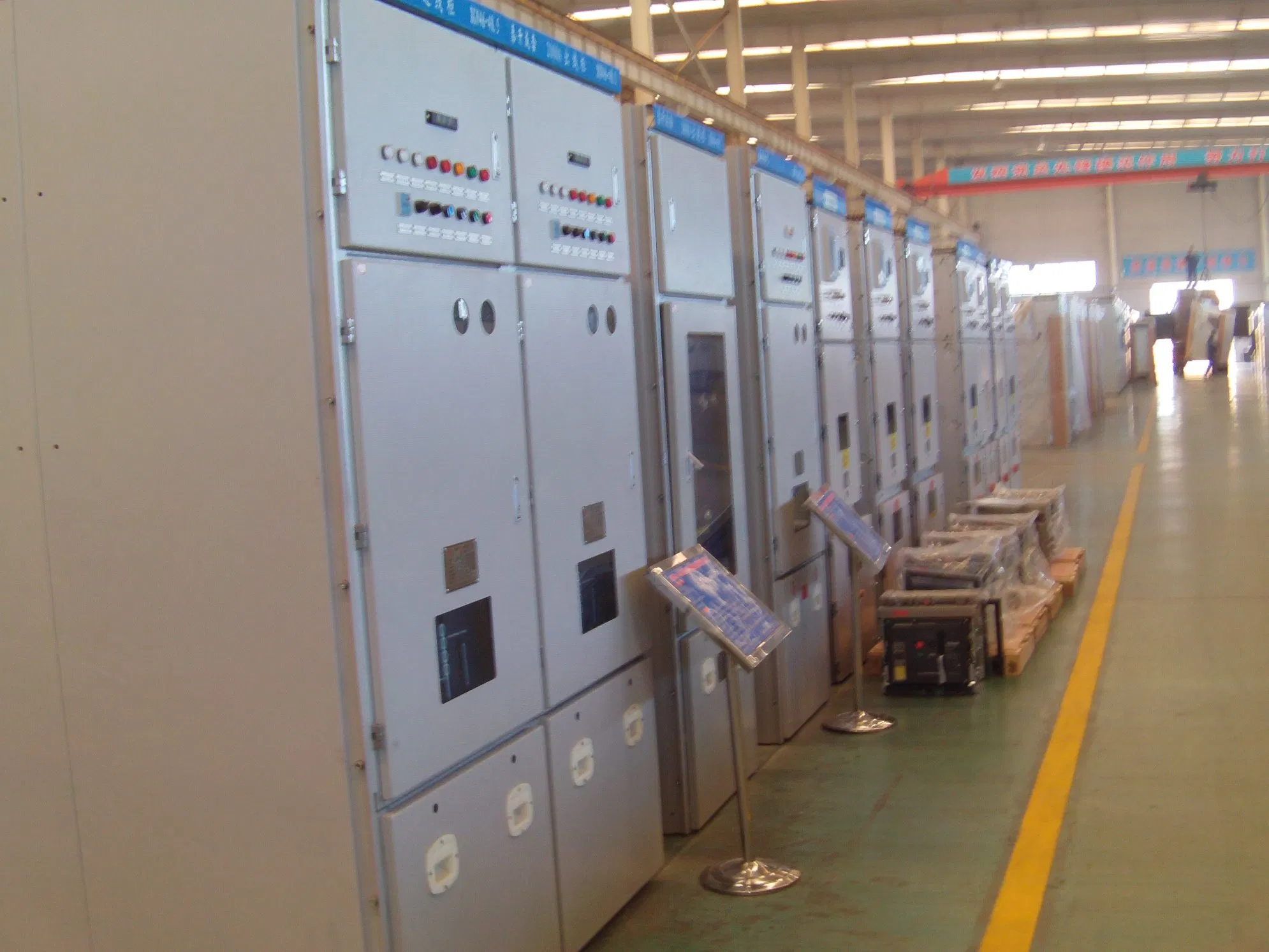

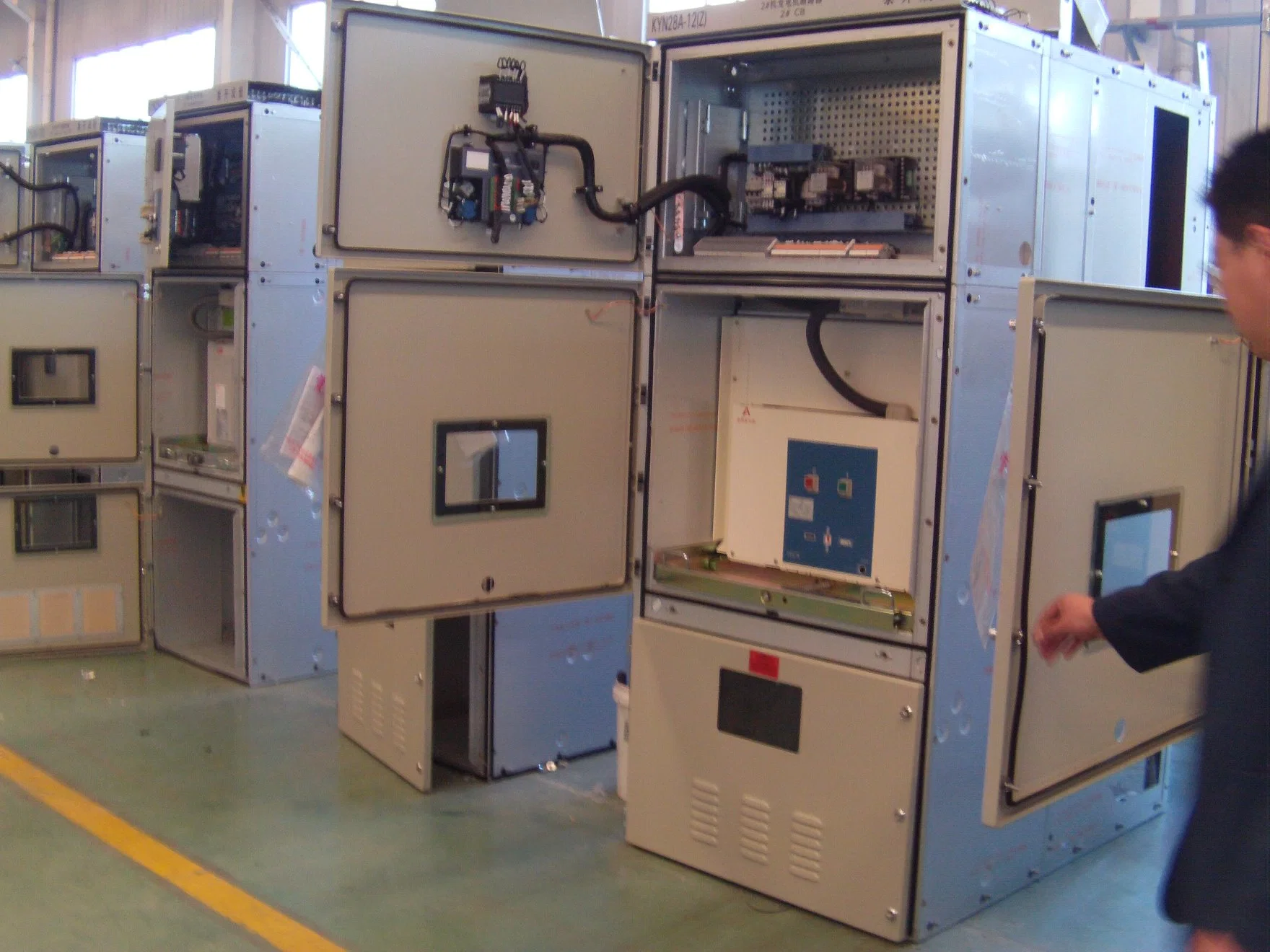

12kv/24kv/33kv Painel de Distribuição de Switchgear Metálico Interno
Descrição do produto
Informação Básica
N ° de Modelo
KYN
Nível de tensão
Média Tensão
Instalação
Removível
Estrutura
Gabinete
Atual
CA
Pacote de Transporte
Madeira
Especificação
12/24 kv
Origem
China
Capacidade de Produção
100000
Descrição de Produto
| Tabela De Especificações Para Transformação Ou Chegada Cell 10,5 KV | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nº | Descrição | Unidade | Valor Exigido | Valor Oferecido | ||||||
| 1 | Características gerais da subestação | - | - | - | - | - | - | - | ||
| - | Subestações elétricas | - | Oropesa | Huaro | Urpipata | Oropesa | Huaro | Urpipata | ||
| 1.1 | Tensão de funcionamento nominal | KV | 10.5 | 10.5 | 10 | - | 10.5 | 10 | ||
| 1.2 | Instalação de altitude | Masl | 3400 | 3400 | 1000 | - | 3400 | 1000 | ||
| 1.3 | Frequência nominal | - | 60 Hz | 60 Hz | ||||||
| 2 | Dados gerais do equipamento | - | - | - | - | - | - | - | ||
| 2.1 | Modelo (Designação de fábrica) | - | - | - | - | KYN28 | KYN28 | KYN28 | ||
| 2.2 | País de Origem | - | - | - | - | CHINA | CHINA | CHINA | ||
| 2.3 | Construção e Padrão de teste | - | IEC 62271-200 | IEC 62271-200 | ||||||
| 2.4 | Categoria de Continuidade de Serviço (conforme a IEC 62271-200) | - | LSC2B | LSC2B | ||||||
| 2.5 | Classificação de partição (por IEC 62271-200) | - | PM | - | ||||||
| 2.6 | Classificação de arco interno (por IEC 62271-200) | - | IAC-AFLR | IAC-AFLR | ||||||
| 2.7 | A instalação | - | Acessórios Interiores | Acessórios Interiores | ||||||
| 2.8 | Acesso | - | Colisão dianteira; Apropriado para montagem na parede | Colisão frontal | ||||||
| 2.9 | A construção modular | - | Sim; Prolongada em qualquer lado | Sim; Prolongada em qualquer lado | ||||||
| 3 | Os dados nominais e características | - | Oropesa | Huaro | Urpipata | Oropesa | Huaro | Urpipata | ||
| 3.1 | Tensão de serviço máxima do equipamento | KV | 10.5 | 10.5 | 10 | 10.5 | 10.5 | 10 | ||
| 3.2 | Frequência de rede | KV | 12 | 12 | 12 | 12 | 12 | 12 | ||
| 3.3 | Corrente Nominal dos principais bares | Hz | 60 | 60 | ||||||
| 3.4 | Corrente de curto prazo (I''k) | A | 630 | 630 | 1000 | 630 | 630 | 1250 | ||
| 3.5 | Corrente de curto circuito | KA | 25 | 25 | 25 | 25 | 25 | 25 | ||
| 3.6 | Duração do curto-circuito | Sec | 3 | 3 | ||||||
| 3.7 | Corrente de pico inicial | KAp | 2,5 x I''k | 2,5 x I''k | ||||||
| 3.8 | Meio de extinção do interruptor | - | O vácuo | O vácuo | ||||||
| 3.9 | Grau de proteção mecânica (Externo) | - | O IP 4X | O IP 4X | ||||||
| 3.10 | Grau de proteção mecânica (Interno) | - | O IP 2X | O IP 2X | ||||||
| 3.11 | Tensões auxiliares | - | - | - | - | - | - | - | ||
| - | Circuito de Controle | VCC | 110 | 110 | ||||||
| - | Circuito do motor de carga da mola | VCC | 110 | 110 | ||||||
| - | Circuito de aquecimento | VCA | 220 | 220 | ||||||
| - | Circuito de iluminação | VCA | 220 | 220 | ||||||
| 3.12 | Tensões de ensaio | - | Oropesa | Huaro | Urpipata | Oropesa | Huaro | Urpipata | ||
| - | Impulso BIL (1.2 / 50 ms Wave) | KVp | 125 | 125 | 95 | 125 | 125 | 125 | ||
| - | Freqüência de potência (1 min) | KVef | 50 | 50 | 28 | 50 | 50 | 50 | ||
| - | Os circuitos auxiliares (1 min) | KVef | 2 | 2 | ||||||
| 3.13 | Principais Bares | - | - | - | - | - | - | - | ||
| - | Prima | - | Cu | Cu | ||||||
| - | A secção | Mm2 | - | - | - | 640 | 640 | 640 | ||
| 3.14 | Barras de derivação | - | - | - | - | - | - | - | ||
| - | Prima | - | Cu | Cu | Cu | Cu | ||||
| - | A secção | Mm2 | - | - | - | 250 | 250 | 250 | ||
| 3.15 | Aterramento do Sistema | - | - | - | - | - | - | - | ||
| - | Prima | - | Cu | Cu | ||||||
| 3.16 | A pintura | - | RAL 7035 | RAL 7035 | ||||||
| 3.17 | Dimensões gerais | - | - | - | - | - | - | - | ||
| - | Largura (máxima) | Mm | - | - | - | 1000 | 1000 | 1000 | ||
| - | Profundidade (máximo) | Mm | - | - | - | 1860 | 1860 | 1860 | ||
| - | Altura máxima | Mm | - | - | - | 2400 | 2400 | 2400 | ||
| 3.18 | Indicação da presença de tensão | - | Sim | Sim | ||||||
| 3.19 | Interruptor de ligação à terra | - | Sim | Sim | ||||||
| 4 | Interruptor de alimentação | - | - | - | - | - | - | - | ||
| 4.1 | Modelo | - | - | - | - | ZN63A | ZN63A | ZN63A | ||
| 4.2 | País de Origem | - | - | - | - | CHINA | CHINA | CHINA | ||
| 4.3 | Norma que corresponde ao interruptor de alimentação | - | IEC 62271-100 | IEC 62271-100 | ||||||
| 4.4 | Meio de extinção | - | O vácuo | O vácuo | ||||||
| 4.5 | Tipo de utilização | - | Acessórios Interiores | Acessórios Interiores | ||||||
| 4.6 | Tipo de execução | - | Removable | Removable | ||||||
| 4.7 | Tipo de operação | - | Tripolar | Tripolar | ||||||
| 4.8 | Método de acumulação de energia operacional | - | Springs | Springs | ||||||
| 4.9 | Método de introduzir as molas | - | Motor / Manual | Motor / Manual | ||||||
| 4.10 | Método de abertura e fechamento | - | Manual - Electric | Manual - Electric | ||||||
| 4.11 | Número máximo de ciclos de operação | - | S - 0,3 seg - CO - 15 seg - CO | S - 0,3 seg - CO - 180 s - CO | ||||||
| - | Tensão Nominal | KV | 10.5 | 10.5 | 10 | 10.5 | 10.5 | 10 | ||
| 4.12 | A corrente nominal | A | 630 | 630 | 1000 | 630 | 630 | 1250 | ||
| 4.13 | Frequência nominal | Hz | 60 | 60 | ||||||
| 4.14 | Corrente de curto prazo admissível (ICC) (3 seg.) | KA | 25 | 25 | 25 | 25 | 25 | 25 | ||
| 4.15 | Corrente dinâmica suportada em curto-circuito | KAp | 2,5 x TPI | 2,5 x TPI | ||||||
| 4.16 | Tempo de abertura | Ms | 33.5...60 | 33.5...60 | ||||||
| 4.17 | Tempo de arco | Ms | 10…15 | 10…15 | ||||||
| 4.18 | Tempo total do corte | Ms | 43.5...75 | 43.5...75 | ||||||
| 4.19 | Horário de Fechamento | Ms | 60…80 | 60…80 | ||||||
| 4.20 | Tensão de freqüência de potência (60 Hz - 1 min) | KV | 50 | 50 | 28 | 50 | 50 | 28 | ||
| 4.21 | Suportar a tensão de impulso | KV | 125 | 125 | 95 | 125 | 125 | 95 | ||
| 4.22 | Consumo de potência do motor de arranque | W | Indicar | 300W | ||||||
| 4.23 | Consumo de potência nominal do motor | W | Indicar | 100W | ||||||
| 4.24 | Consumo de energia da bobina de abertura | W | Indicar | 100W | ||||||
| 4.25 | Consumo de energia da bobina de baixa tensão | W | Indicar | 100W | ||||||
| 4.26 | Consumo de energia da bobina de fechamento | W | Indicar | 100W | ||||||
| 4.27 | Tensão de alimentação do motor | VCC | 110 | 110 | ||||||
| 4.28 | Contador das operações de comutação | - | Sim | Sim | ||||||
| 4.29 | Contactos auxiliares | - | Sim | Sim | ||||||
| 5 | Transformadores de corrente | - | - | - | - | - | - | - | ||
| 5.1 | Modelo | - | - | - | - | LZZBJ9 | LZZBJ9 | LZZBJ9 | ||
| 5.2 | País de Origem | - | - | - | - | CHINA | CHINA | CHINA | ||
| 5.3 | Construção e Padrão de teste | - | IEC 60044-1 | IEC 60044-1 | ||||||
| 5.4 | Tipo de isolamento | - | A resina | A resina | ||||||
| 5.5 | A instalação | - | Acessórios Interiores | Acessórios Interiores | ||||||
| 5.6 | Tensão nominal | KV | 10.5 | 10.5 | 10.5 | 10.5 | 10 | |||
| 5.7 | Frequência de rede | Hz | 60 | 60 | ||||||
| 5.8 | Corrente de curto prazo (3 seg.) | KA | - | 25 | 25 | 25 | 25 | |||
| 5.9 | Corrente dinâmico | KAp | 2,5 x TPI | 2,5 x TPI | ||||||
| 5.10 | Número de Núcleos | - | 2 | - | - | - | - | - | ||
| 5.11 | Tensões de ensaio | - | Oropesa | Huaro | Urpipata | Oropesa | Huaro | Urpipata | ||
| - | BIL (1,2/50 impulso mseg.) | KVp | 125 | 125 | 95 | 125 | 125 | 95 | ||
| - | Freqüência de potência (1 min) | KVef | 50 | 50 | 28 | 50 | 50 | 28 | ||
| 5.12 | Núcleo de medição | - | - | - | - | - | - | - | ||
| - | No primeiro ciclo actual | A | 600-300 | 600-300 | 600-300 | 600-300 | ||||
| - | No ensino secundário atual | A | 1 | 1 | ||||||
| - | Considerar una prestação de 30% | VA | 5VA | 5VA | ||||||
| - | Classe de precisão | - | 0.2 | 0.2 | ||||||
| 5.13 | Protecção Nucleus | - | - | - | - | - | - | - | ||
| - | No primeiro ciclo actual | A | 600-300 | 600-300 | 600-300 | 600-300 | ||||
| - | No ensino secundário atual | A | 1 | 1 | ||||||
| - | Classe de precisão | VA | 5P20 | 5P20 | ||||||
| - | Benefício (considerar uma folga de 30%) | - | 5VA | 5VA | ||||||
| 6 | Transformadores de tensão | - | - | - | - | - | - | - | ||
| 6.1 | Modelo | - | - | - | - | JDZ | JDZ | JDZ | ||
| 6.2 | País de Origem | - | - | - | - | CHINA | CHINA | CHINA | ||
| 6.3 | Construção e Padrão de teste | - | IEC 60044-2 | IEC 60044-2 | ||||||
| 6.4 | Tipo de isolamento | - | A resina | A resina | ||||||
| 6.5 | A instalação | - | Acessórios Interiores | Acessórios Interiores | ||||||
| 6.6 | Tensão nominal | KV | 10.5 | 10.5 | 10 | 10.5 | 10 | |||
| 6.7 | Tensão máxima de serviço | KV | 12 | 12 | ||||||
| 6.8 | Frequência de rede | - | 60 | 60 | ||||||
| 6.9 | Cantidad de Secundarios | Hz | 2 | 2 | ||||||
| 6.10 | Tensões de ensaio | - | Oropesa | Huaro | Urpipata | Oropesa | Huaro | Urpipata | ||
| - | BIL (1,2/50 impulso mseg.) | KVp | 125 | 125 | 95 | 125 | 95 | |||
| - | Freqüência de potência (1 min) | KVef | 50 | 50 | 28 | 50 | 50 | 28 | ||
| 6.11 | Relação Transformation | - | - | - | - | - | - | - | ||
| - | A tensão no Primário | KV | 10,5/√3 | 10,5/√3 | 10/√3 | 10,5/√3 | - | |||
| - | A tensão no Secundário | KV | 0.10/√3: 0,10/√3 | 0.10/√3: 0,10/√3 | ||||||
| 6.12 | Medição do secundário | - | - | - | - | - | - | - | ||
| - | Benefício (considerar uma folga de 30%) | VA | 5VA | 5VA | ||||||
| - | Classe de precisão | % | 0.2 | 0.2 | ||||||
| 6.13 | Proteção secundária | - | - | - | - | - | - | - | ||
| - | Benefício (considerar uma folga de 30%) | VA | 5VA | 5VA | ||||||
| - | Classe de precisão | - | 3P | 3P | ||||||
| - | Factor de Tensão | - | 1.2 | 1.2 | ||||||
| 7 | Medidor MULTIFUNÇÃO | - | De acordo com a tabela de especificações garantidas | A SEL-734 | ||||||
| 8 | Relé multifunções | - | De acordo com a tabela de especificações garantidas | A SEL-751+ | ||||||
| 9.0 | Interruptor de ligação à terra | - | Oropesa | Urpipata | Oropesa | Oropesa | Huaro | Urpipata | ||
| - | Capacidade de curto-circuito | - | Sim | Sim | Sim | Sim | Sim | |||
| - | Corrente de curto prazo (I''k) | KA | 25 | 25 | 25 | 25 | 25 | |||
| - | Duração do curto-circuito | Sec | 3 | 3 | 3 | 3 | 3 | 3 | ||
| - | Contactos auxiliares normalmente aberto | Unidades | 4 | 4 | 4 | 4 | 4 | |||
| - | Contactos auxiliares normalmente fechado | Unidades | 4 | 4 | 4 | 4 | 4 | 4 | ||
| - | Bloqueio mecânico | - | Sim | Sim | Sim | Sim | Sim | |||
| - | O intertravamento | - | Sim | Sim | Sim | Sim | Sim | |||
| - | Funcionamento | - | Manual | Manual | ||||||
Nota: Os componentes mais importantes, tais como o interruptor e o interruptor deve ser da mesma marca que o gabinete/painel.
Perguntas Frequentes (FAQ)
Qual é o nível de tensão aplicável ao modelo KYN?
O modelo KYN é projetado para sistemas de média tensão, operando especificamente nas faixas de 12 kV a 24 kV de corrente alternada (CA).
Qual é a classificação de arco interno e o grau de proteção do equipamento?
De acordo com a norma IEC 62271-200, este gabinete possui classificação de arco interno IAC-AFLR. O grau de proteção mecânica externa é IP4X e o interno é IP2X.
Que tipo de instalação e estrutura apresenta o modelo KYN?
O equipamento apresenta uma estrutura modular em formato de gabinete metálico e possui instalação do tipo removível, ideal para montagens seguras em interiores.
Quais materiais são utilizados para as barras principais e de derivação?
Tanto as barras condutoras principais quanto as barras de derivação do sistema são fabricadas inteiramente em Cobre (Cu), garantindo a melhor condutividade elétrica e térmica.
O equipamento vem com interruptores de aterramento e segurança integrados?
Sim, o sistema inclui um interruptor de ligação à terra com capacidade para suportar correntes de curto-circuito de 25 kA por 3 segundos, além de bloqueios mecânicos e sistemas de intertravamento de segurança.
Qual é o meio de extinção utilizado no interruptor de alimentação?
O interruptor de alimentação (modelo ZN63A) utiliza o vácuo como meio de extinção de arco elétrico, garantindo operação rápida, confiável e livre de manutenção frequente.
