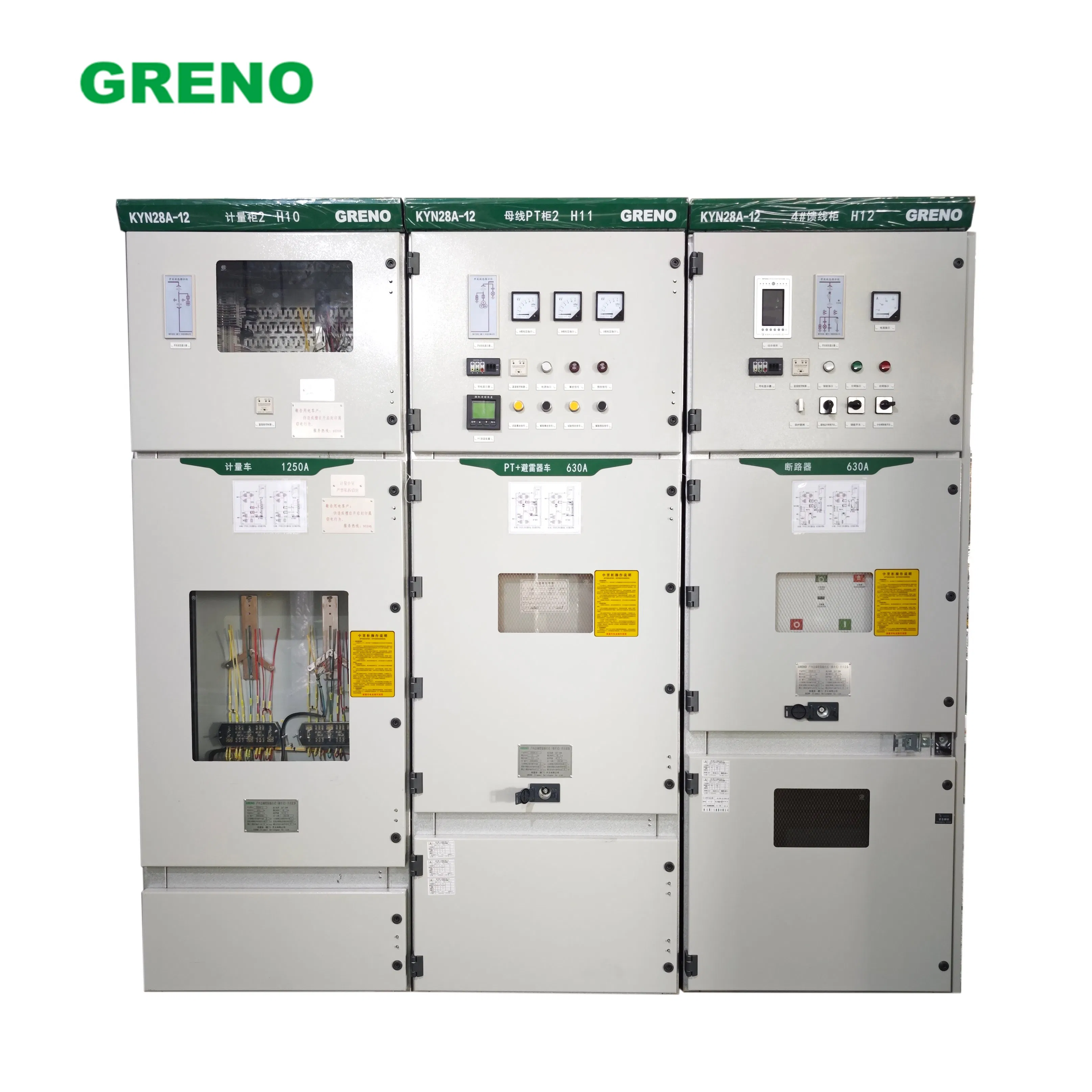

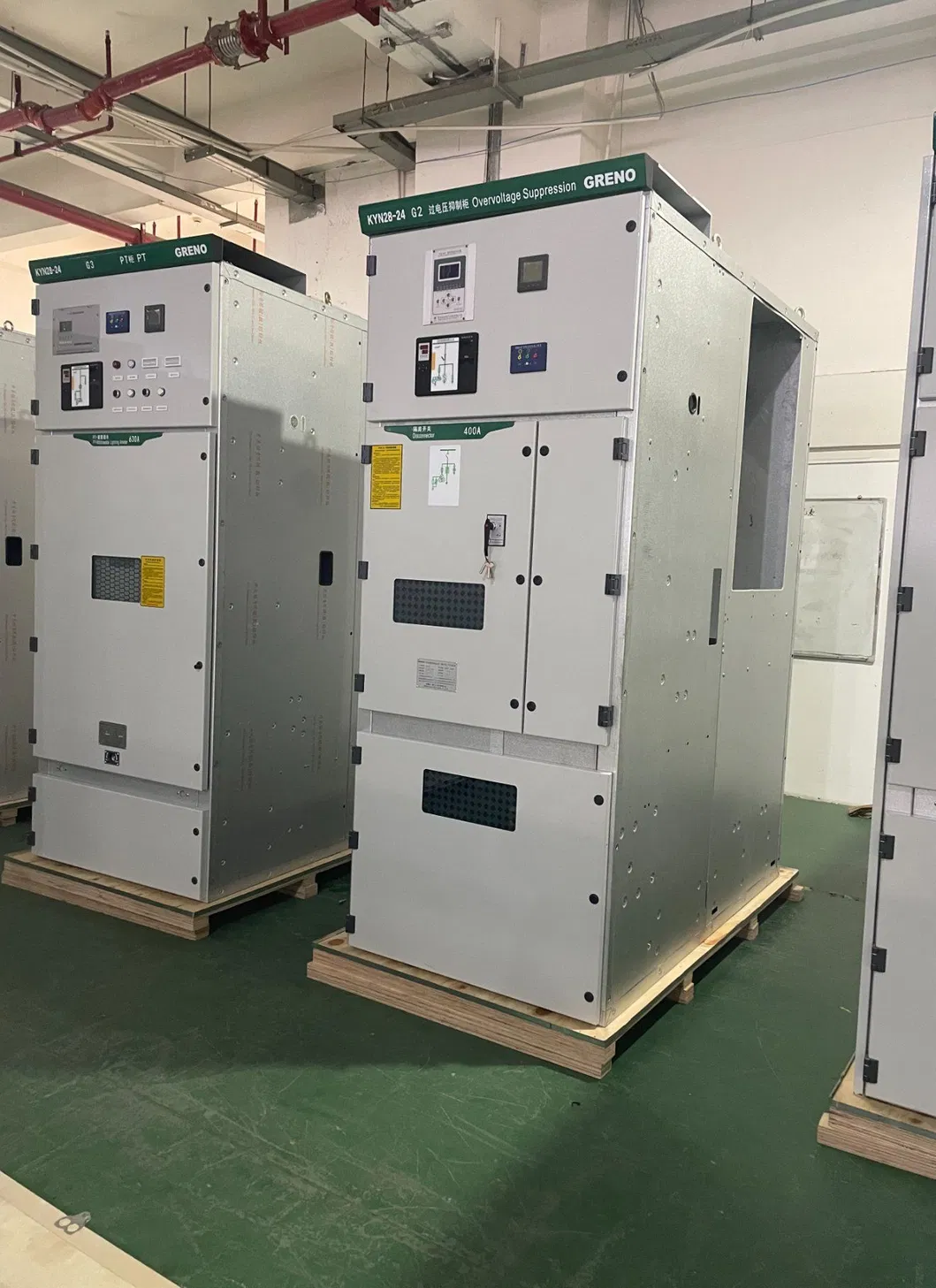

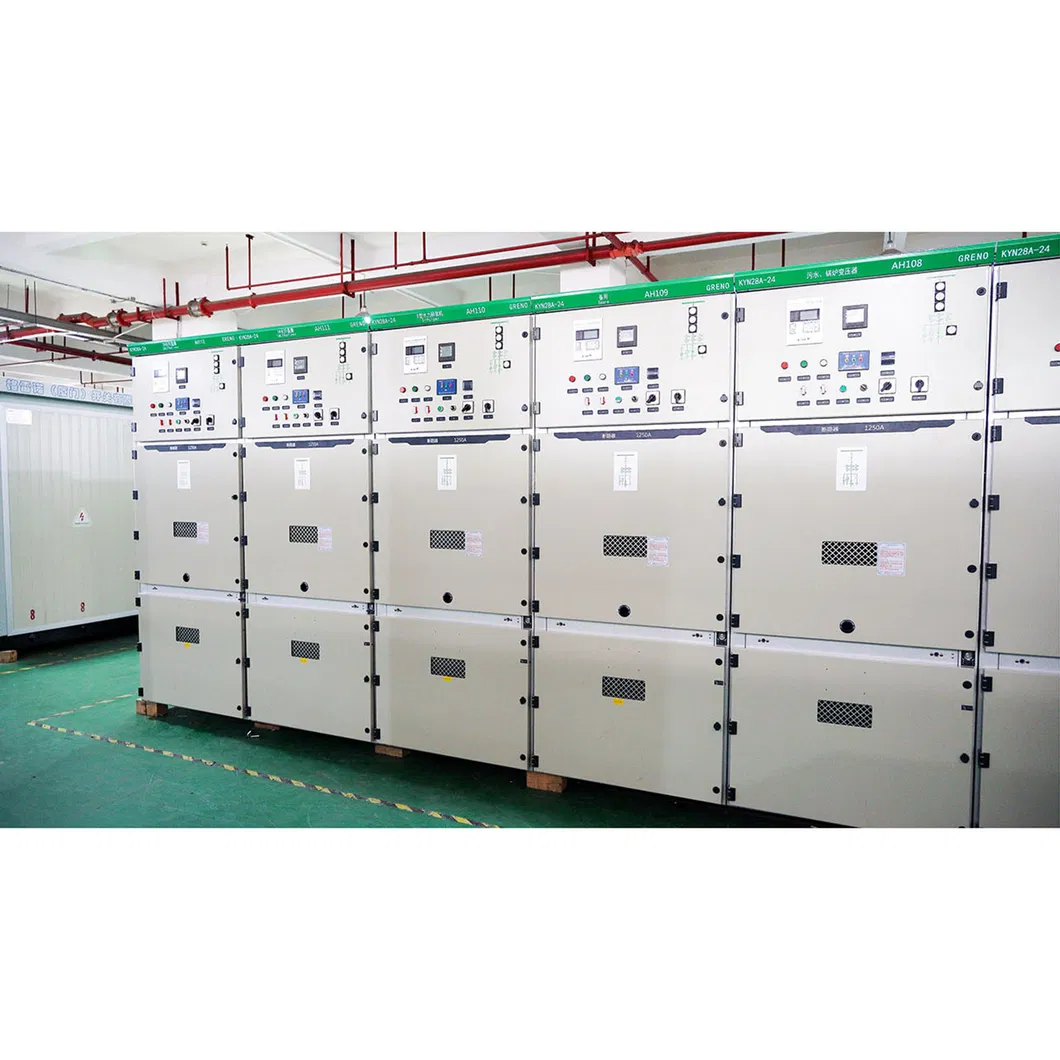

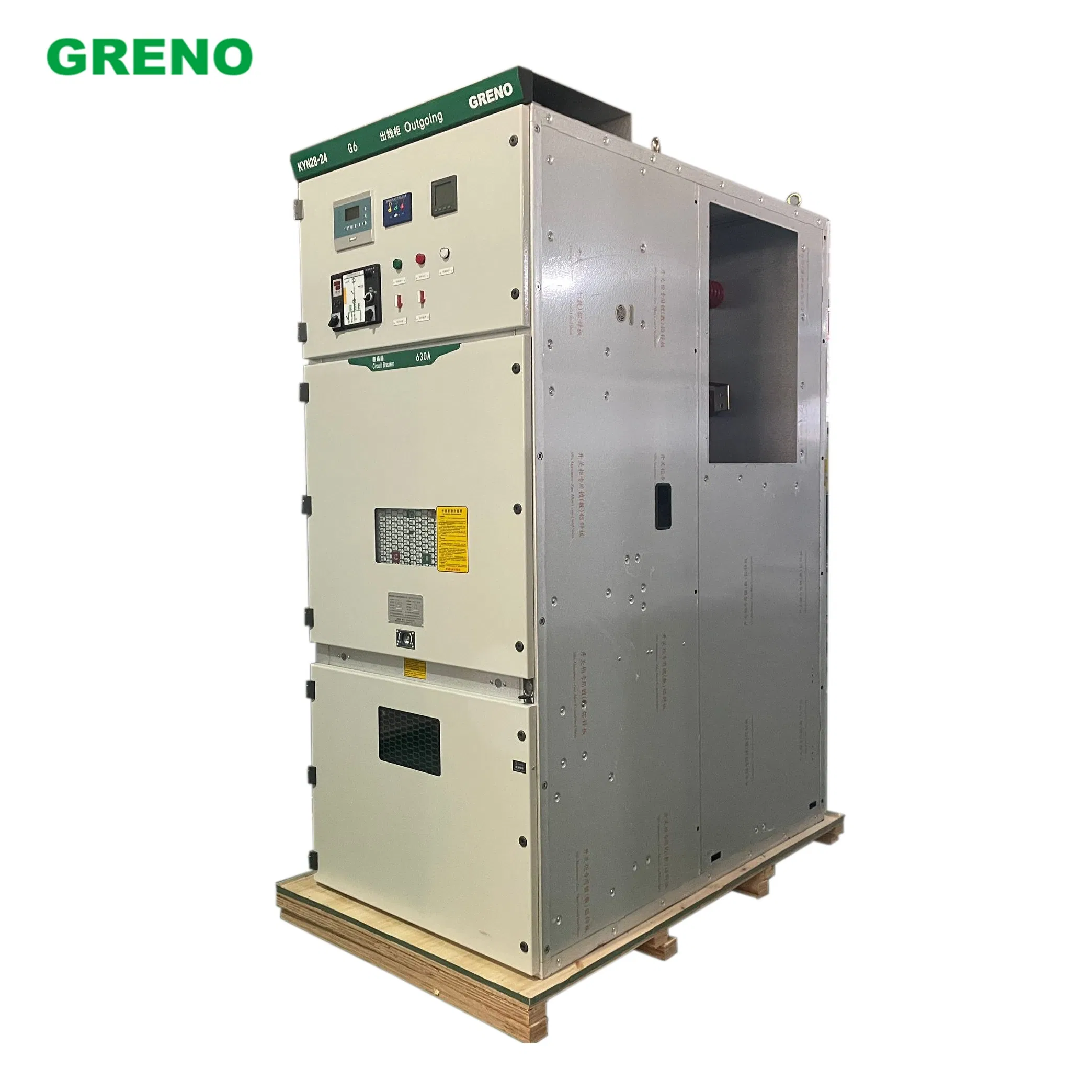

Painel de Seccionamento Metálico Clad de Alta Corrente
Descrição do produto
Informação Básica
N ° de Modelo
Kyn-28
Certificação
ISO9001: 2000, VDE, CCC
Formato
Unidade modular
Tensão de Operação
Alta Tensão
Tamanho
Muitas unidades
Faixa de Aplicação
Rede de distribuição de energia
Material da Concha
Aço Inoxidável
Grau de Proteção
IP4X
Pacote de Transporte
Caixa de madeira

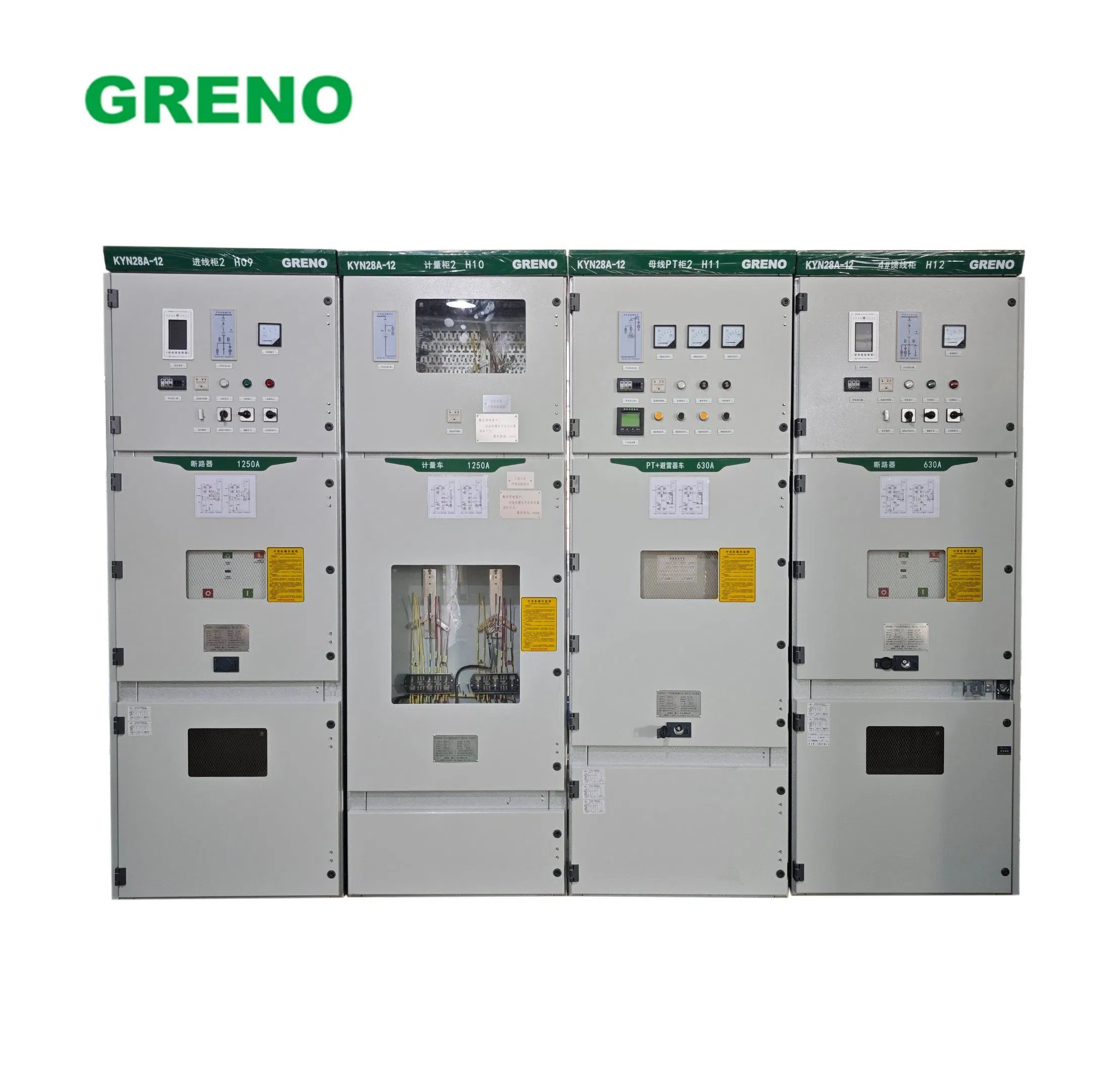

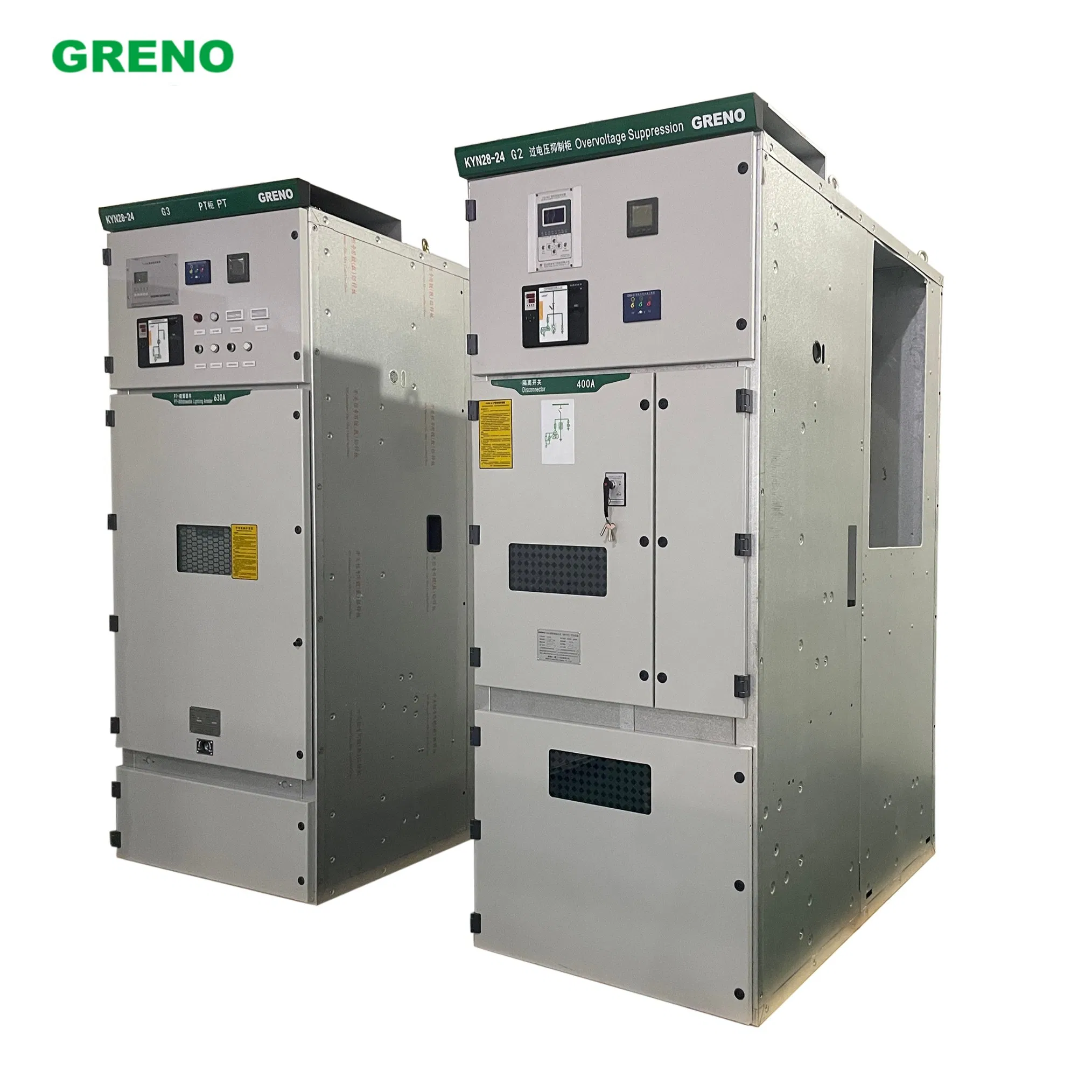

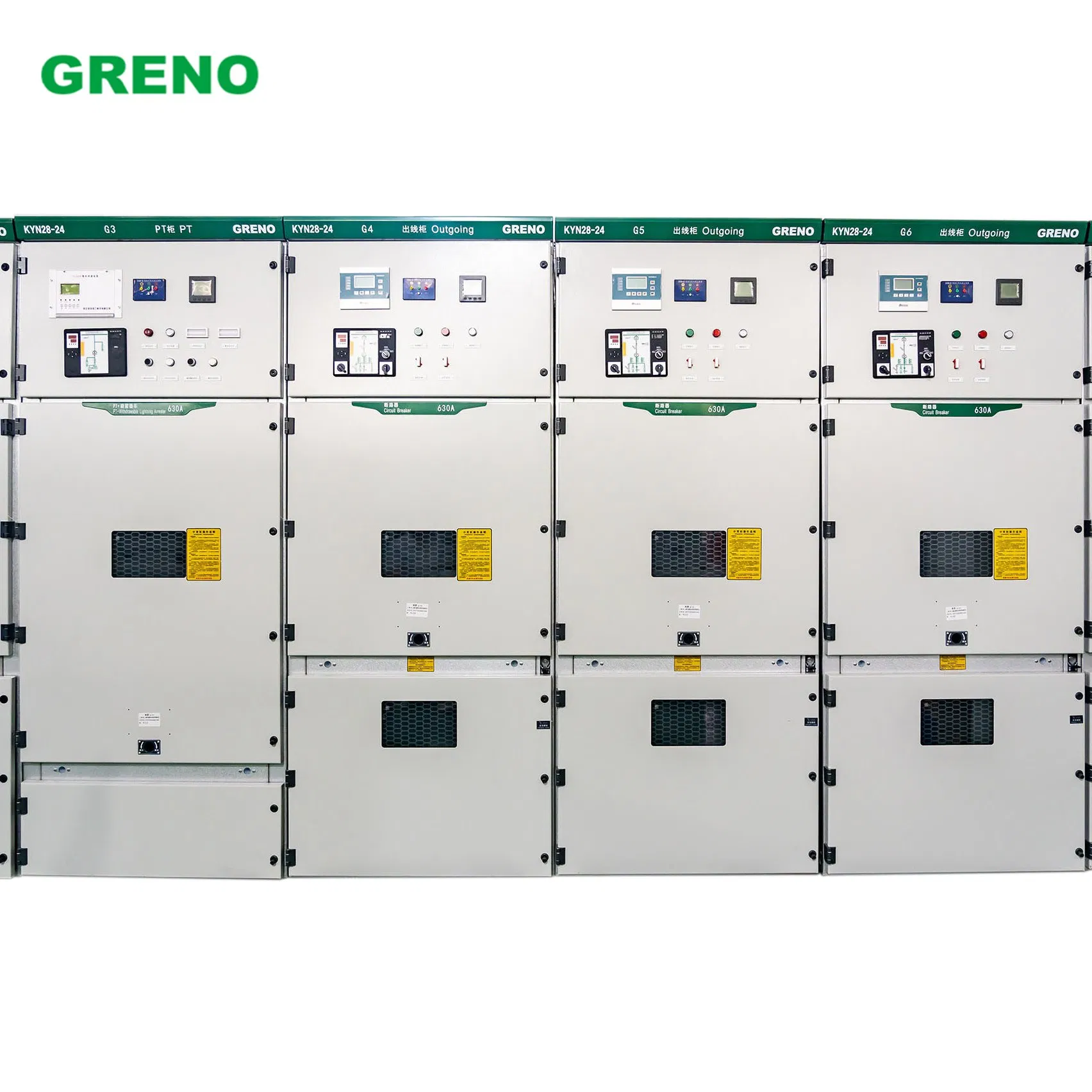

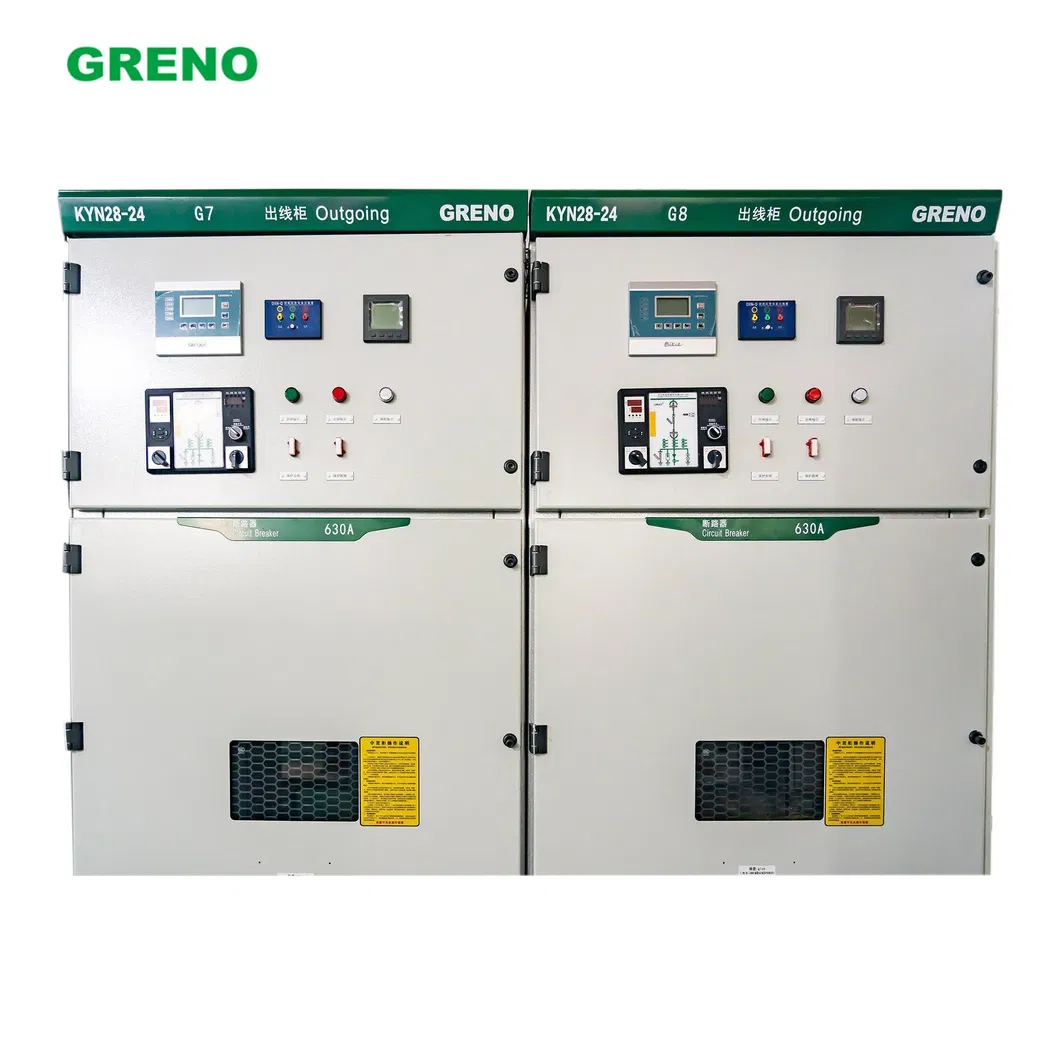

Descrição do Produto
O KYN28-12 é adequado para uma rede de alimentação de 3.6 ~ 12KV CA trifásica de 50 Hz, para aceitação e distribuição de energia elétrica, e para fins de controlo, monitorização e proteção do circuito. Pode ser utilizado para um sistema de barramento único, um sistema de secção de barramento único ou um sistema de barramento duplo, e o tipo de carrinho manual do disjuntor é de manutenção fácil. Principalmente usado em subestações elétricas, empresas industriais e de mineração, hotéis, comunidades, construção municipal e setor petroquímico como controle de proteção e monitoramento de distribuição de energia.

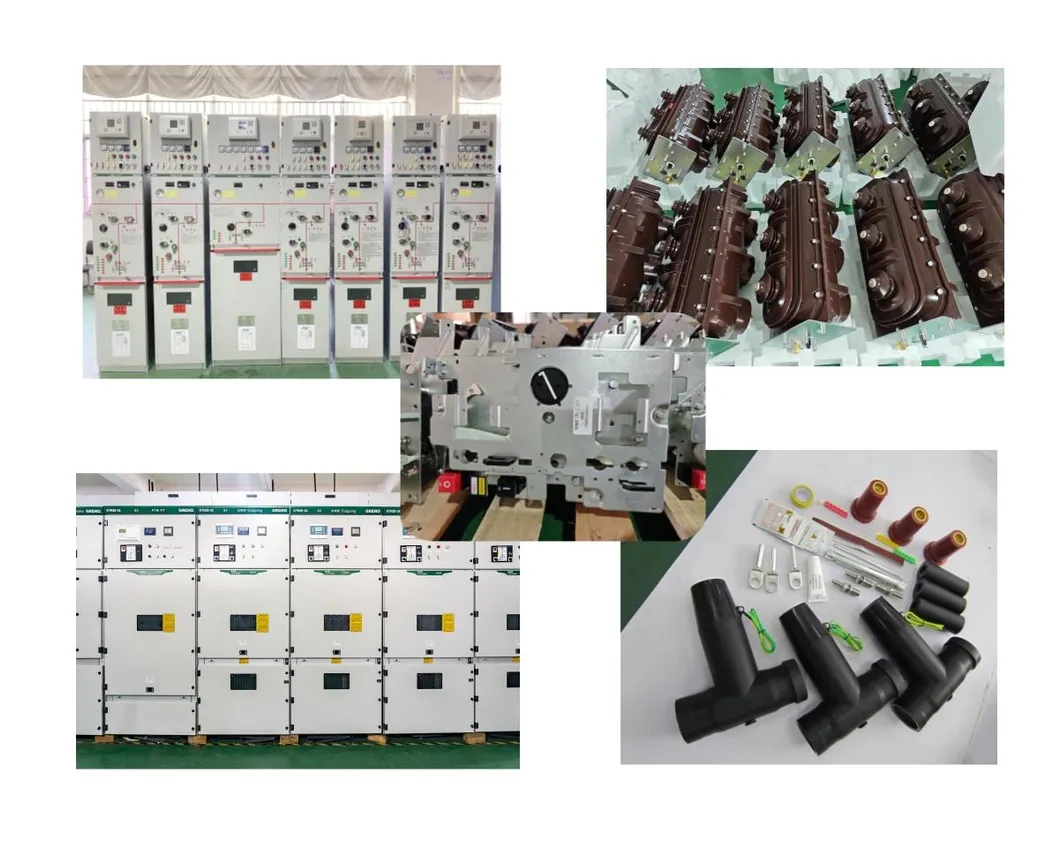

Características Especiais Principais
- 1. Armário de aço aluminizado e galvanizado anticorrosão para situações de trabalho complexas.
- 2. Carrinho duro flexível, fácil de utilizar e de manutenção simplificada.
- 3. Proteção total de segurança para a rede humana e elétrica.
- 4. Sistema de distribuição multi-loop.
Condições de Funcionamento
| No. | Descrição | Requisito |
|---|---|---|
| 1 | Temperatura do ar ambiente | - 10ºC ~ 40ºC |
| 2 | Pressão média diária de vapor saturado | ≤ 2.2 × 10 mpa |
| 3 | Pressão de vapor saturado média mensal | ≤ 1.8 × 10 mpa |
| 4 | Humidade relativa média diária | ≤ 95% |
| 5 | Humidade relativa média mensal | ≤ 90% |
| 6 | Altitude | ≤ 1000 m |
| 7 | Intensidade anti-sísmica | ≤ 8 ° |
| 8 | Sem incêndio, explosão, perigo, contaminação grave, corrosão química e vibração violenta. | |
Dados Técnicos
| Item | Unidade | Parâmetros | |||
|---|---|---|---|---|---|
| Tensão nominal | KV | 7.2 / 12 | |||
| Corrente nominal | HZ | 50 | |||
| Corrente nominal do disjuntor | A | 630 \ 2000 | |||
| Corrente nominal do armário de distribuição | A | 630 \ 2000 | |||
| Corrente nominal de estabilidade dinâmica (4S) | KA | 16 \ 20 \ 25 \ 31.5 \ 40 \ 50 | |||
| Corrente nominal da estabilidade dinâmica (pico) | KA | 40 \ 50 \ 63 \ 80 \ 100 \ 125 | |||
| Corrente de queda de curto-circuito nominal | KA | 16 \ 20 \ 25 \ 31.5 \ 40 \ 50 | |||
| Corrente nominal de curto-circuito (pico) | KA | 40 \ 50 \ 63 \ 80 \ 100 \ 125 | |||
| Nível de isolamento nominal | 1 min de frequência de potência, resistem à tensão | KA | 24 | 32 | 42 |
| O impulso de iluminação suporta tensão | KA | 40 | 60 | 75 | |
| Grau de protecção | IP2X shell: IP4X, é IP2X quando o compartimento e a sala do disjuntor estão abertos | ||||
Características Gerais
O KYN28-12 é um conjunto completo de equipamento para interior para distribuição/receção de energia, proteção e supervisão do circuito.
Tensão Nominal
3.6 KV a 12 KV
Frequência Nominal
50 Hz / 60 Hz
Corrente Nominal do Disjuntor
630A, 1250A, 1600A, 2500A, 3150A
Corrente Nominal do Interruptor
630A, 1250A, 1600A, 2500A, 3150A
Tempo Curto Nominal Suportado
16kA, 20kA, 25kA, 31.5kA, 40kA
Valor de Pico Suportado
40kA, 50kA, 63kA, 80kA, 100kA
Condições Ambientais Adicionais
- Temperatura Ambiente: -25ºC ~ 40ºC
- Altitude Máxima: ≤ 2000 m (acima disso, especifique no pedido)
- Humidade Relativa: ≤ 95% (a 25ºC)
- Intensidade Sísmica: ≤ 8 graus (sem riscos de incêndio ou vibração violenta)
Perguntas Frequentes (FAQ)
O que é o painel de distribuição KYN28-12?
O KYN28-12 é um conjunto completo de aparelhagem blindada de metal para interior, projetado para redes de corrente alternada (CA) trifásica de 50/60 Hz com tensão de 3.6 a 12KV. É utilizado para a receção, distribuição, controle e proteção de circuitos elétricos.
Quais são as principais vantagens do material do painel?
O armário é construído em aço aluminizado e galvanizado de alta qualidade com propriedade anticorrosiva. Isso permite que o equipamento opere de forma estável e segura mesmo em condições de trabalho severas ou complexas.
Qual é o grau de proteção IP do KYN28-12?
O invólucro (shell) possui o grau de proteção IP4X. Quando o compartimento do disjuntor e as portas estão abertos para operação ou manutenção, o nível de proteção das divisórias internas é IP2X.
Quais são os limites de temperatura e humidade recomendados para operação?
A temperatura ambiente operacional varia entre -10ºC e 40ºC (ou até -25ºC em condições específicas de instalação). A humidade relativa média diária deve ser menor ou igual a 95%, e a média mensal menor ou igual a 90%.
O KYN28-12 pode ser utilizado em altitudes superiores a 1000 metros?
O design padrão suporta altitudes de até 1000m a 2000m. Para instalações acima de 2000 metros de altitude, deve-se especificar previamente no pedido para que os parâmetros de isolamento sejam devidamente ajustados.
