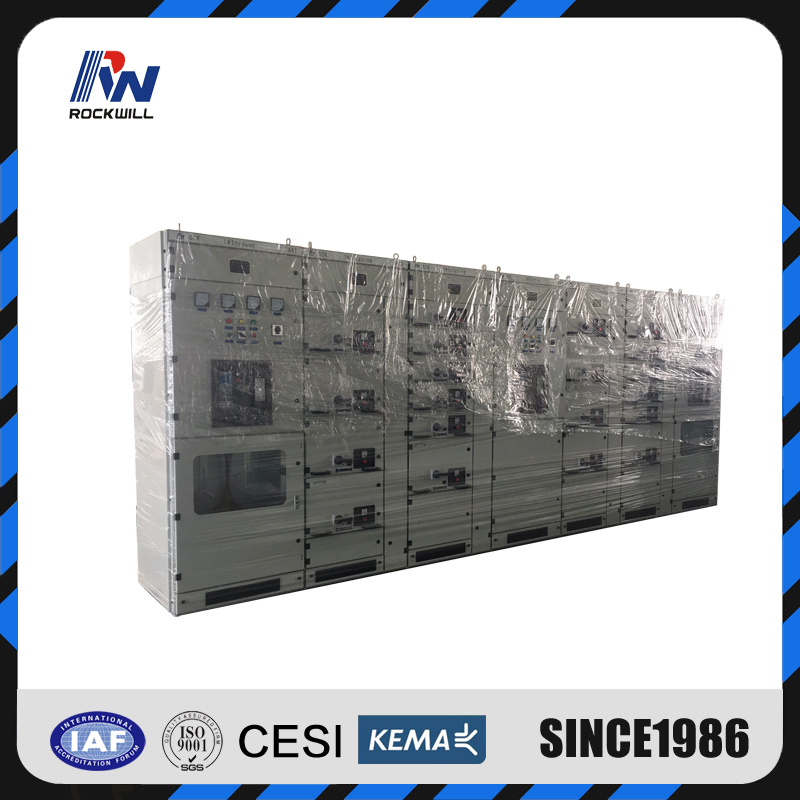

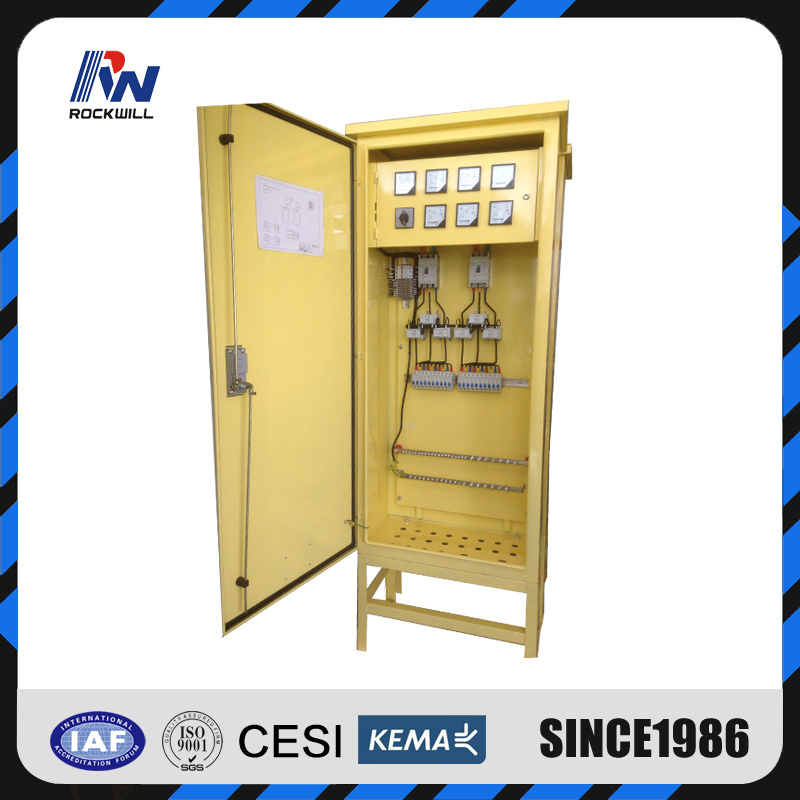

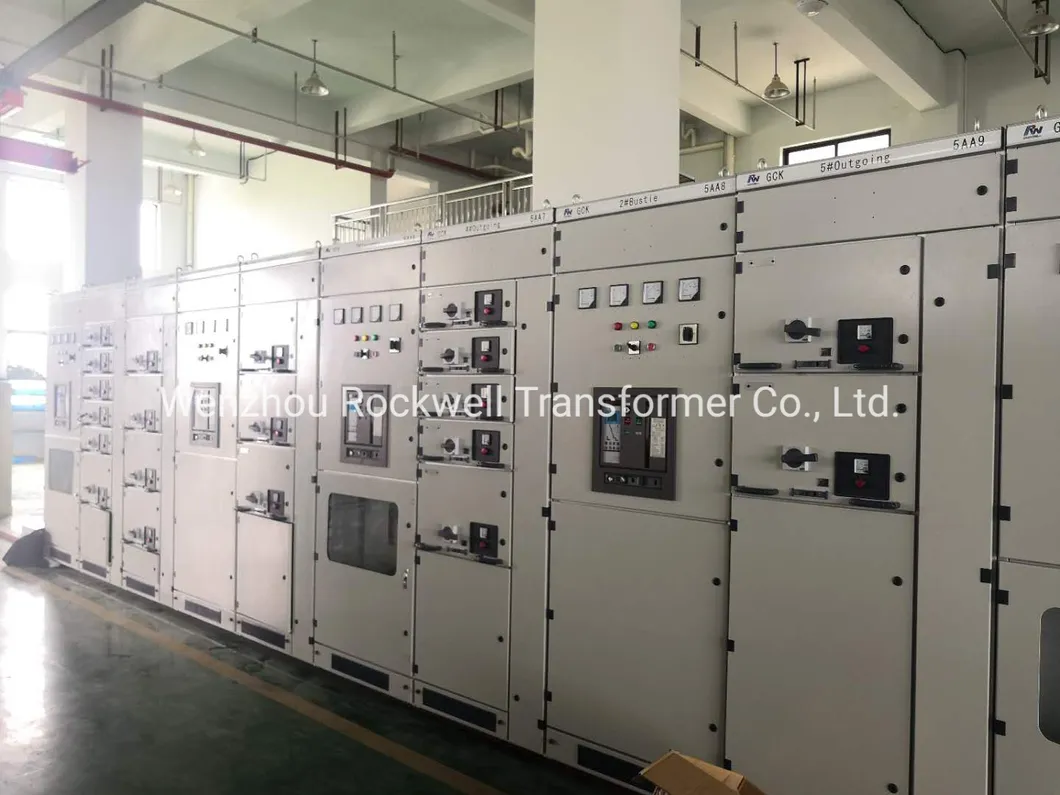

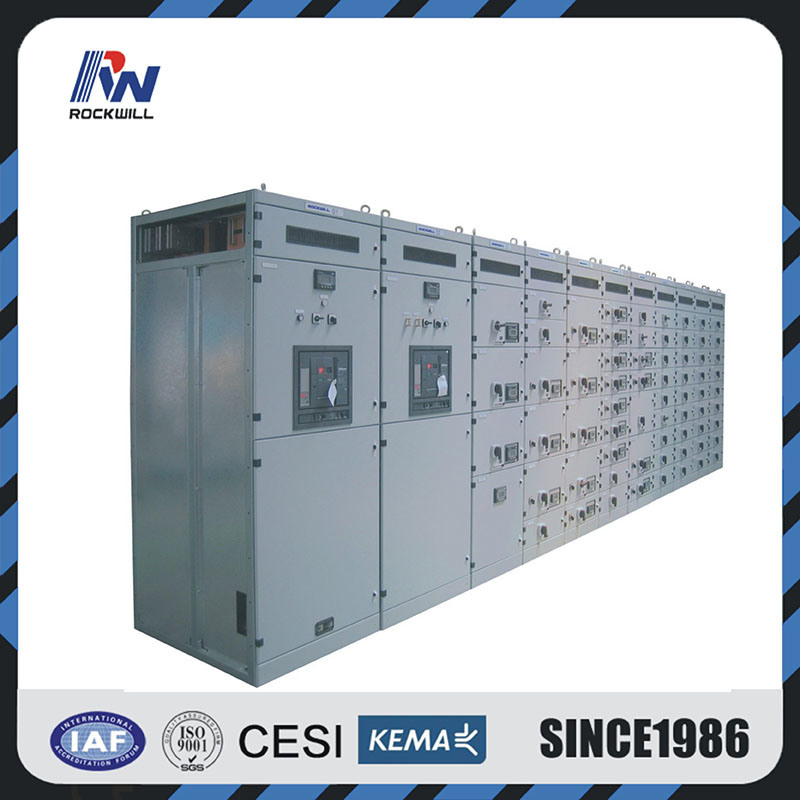

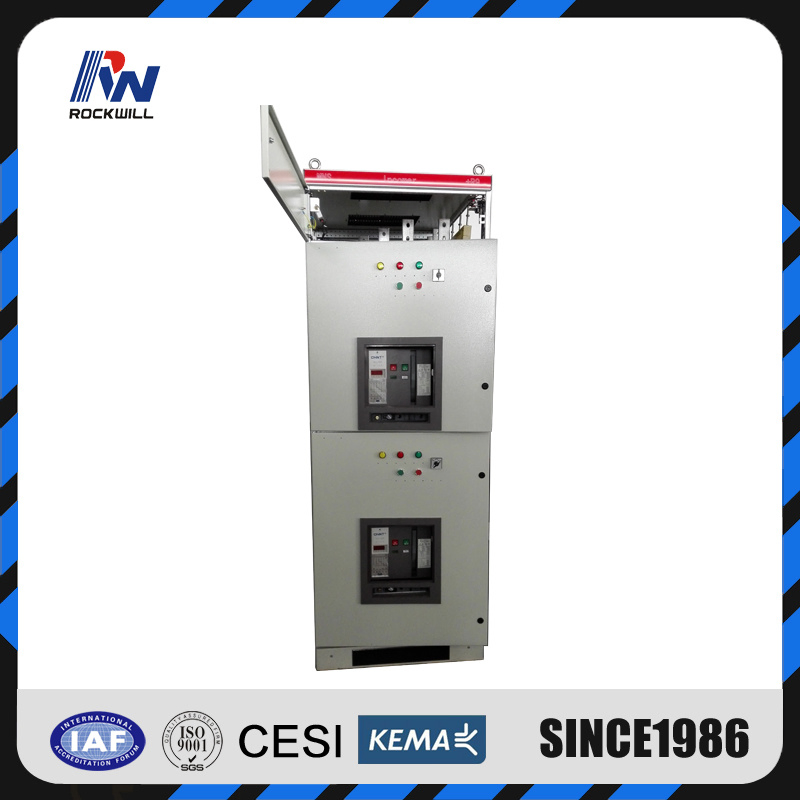

Painel de Distribuição de Energia AC Fixo de Baixa Tensão Revestido em Metal Premium
Descrição do produto
Informação Básica
N ° de Modelo
MNS
Nível de tensão
Baixa voltagem
Instalação
Fixo
Estrutura
Gabinete
Atual
CA
Pacote de Transporte
Embalagem de madeira
Especificação
IEC, GB
Origem
Zhejiang, China
Código HS
8537109090
Capacidade de Produção
1000 unid./ano
Descrição de Produto
Geral:
Esforço contínuo para trazer aos nossos clientes a mais recente tecnologia, sistema de energia competitivo e o melhor serviço para a linha de transmissão e distribuição. Os sistemas MNS são adequados para aplicações em todos os campos relativos à produção, distribuição e utilização de energia elétrica. Podem ser usados como principais e sub-placas de distribuição de energia e Centros de Controle de Motores (MCC) para:
- Empresas de utilidade pública
- Plantas de energia
- Refinarias de petróleo
- Plataformas de perfuração offshore
- Instalações de produção
- Edifícios para diferentes fins de habitação
O sistema MNS está em conformidade integral com as normas GB7251.1, IEC 439-1, EN 60 439-1, VDE 0660 parte 500, BS 5486 parte 1 e UTE 63-410.
Ambiente de serviço:
a) Temperatura do ar: Temperatura máxima: +40 ºC; Temperatura mínima: -5 ºC; com média de +35 ºC em 24 horas.
b) Humidade: Humidade média mensal de 50% em ar limpo com o máximo de +40 ºC; humidade relativa mais elevada é permitida em temperaturas inferiores (por exemplo, humidade relativa de 90% para a temperatura de +20 ºC). A variação de temperatura deve ser tomada em consideração para evitar condensação.
c) Altitude acima do nível do mar: Altitude máxima de instalação: 2000m ou mais.
Nota: A adaptação a outras temperaturas ambiente é possível considerando os fatores de redução. As condições interiores devem ser mantidas no local de instalação. A condensação de humidade nos componentes do painel de distribuição deve ser evitada através de medidas adequadas, tais como aquecimento e/ou ventilação. Para locais de instalação acima de 1000m de altitude, fatores de redução devem ser aplicados.
Condições extremas:
Um tratamento de superfície adequado garante a tropicalização. Com o auxílio de acessórios e peças reforçadas, o sistema MNS atende aos requisitos de segurança para áreas propensas a sismos.
- Em áreas tropicais
- Em áreas propensas a sismos
- Em abrigos
- Na construção naval
- Em quadros de distribuição offshore
Observações Adicionais:
1. A corrente do barramento vertical atinge até 2000A @ +35 ºC (+40 ºC com resfriador).
2. Grau de proteção IP54 é levado em consideração para projetos especiais, caso necessário.
Dados Técnicos
| N° | O ponto | Unidade | Os dados |
|---|---|---|---|
| 1 | Tensão nominal | V | Até 690 |
| 2 | Corrente nominal do sistema | A | 4000 (especial para 6300A) |
| 3 | Barramento Horizontal (Corrente nominal) | A | Fichas Busbar 6300 *extremamente* |
| Barramento Vertical (Corrente nominal) | 1600 @+40ºC | ||
| 4 | Frequência nominal | HZ | 2000 *Nota* |
| 5 | Frequência de potência com tensão 1min | KV | 8 |
| 6 | Barramento Horizontal (Corrente de curto-circuito temporária nominal) | KA/1S | 55-100/105-250 |
| Barramento Vertical | 60/130-150 | ||
| 7 | Classe de sobretensão | III | |
| 8 | Grau de poluição | 3 | |
| 9 | Grau de protecção | IP30/IP40/IP54 | |
| 10 | Dimensões gerais (H*W*D) | mm | 2200×600(800/1000)×600(800/1000) |

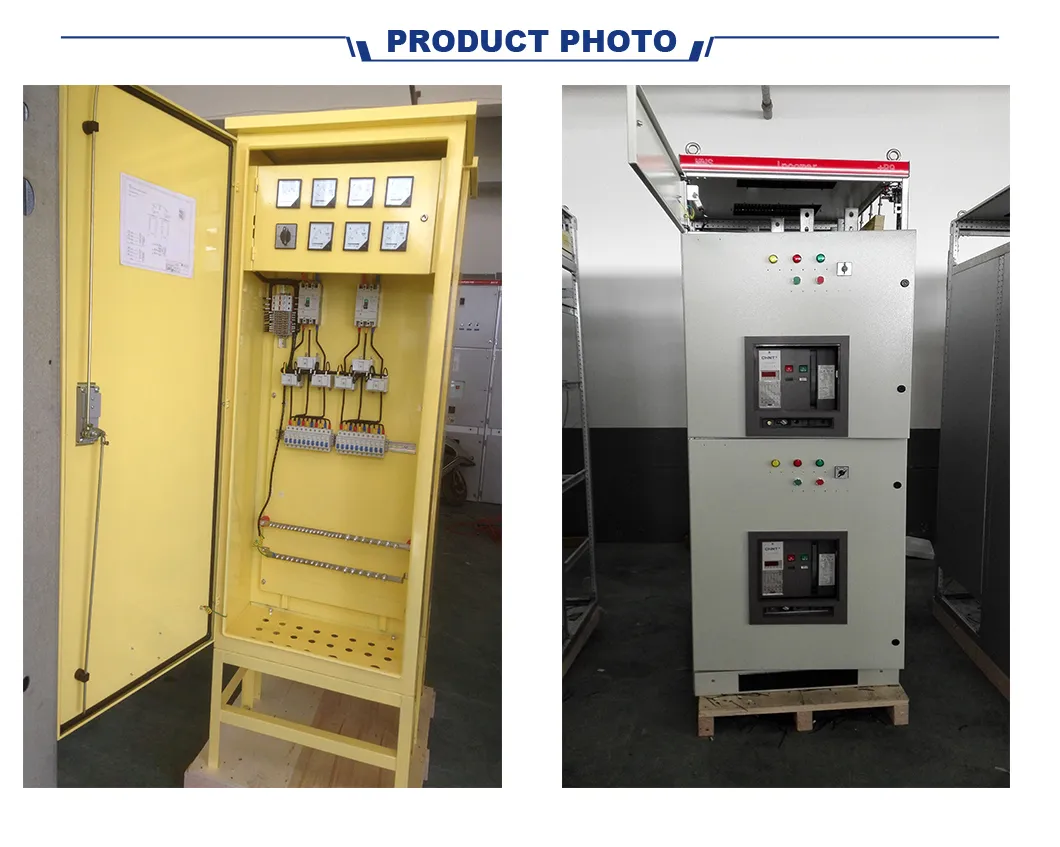

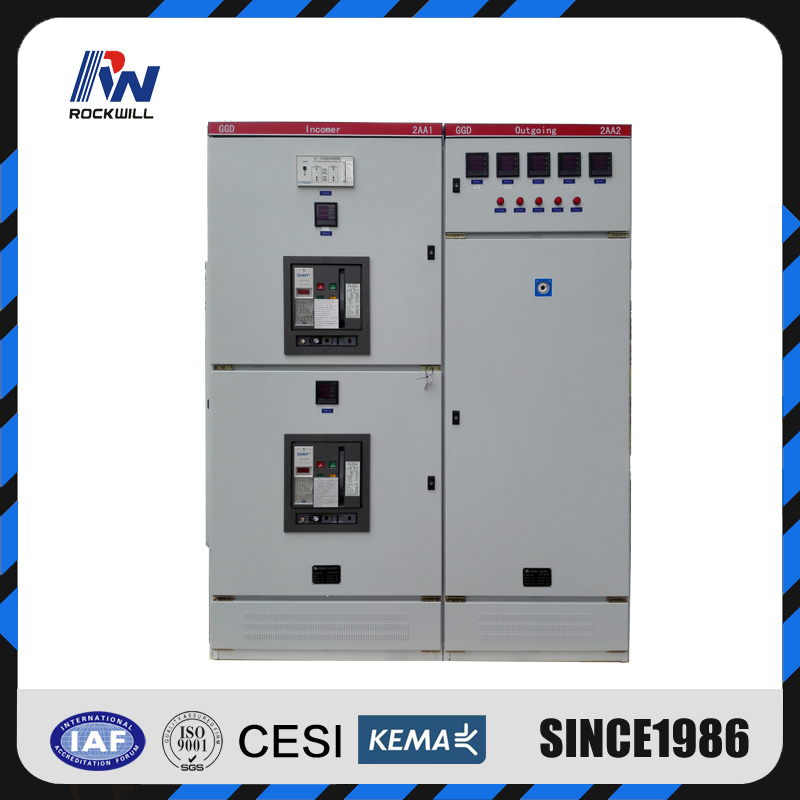

Galeria do Produto
Perguntas Frequentes (FAQ)
?
Para quais aplicações o sistema MNS é mais recomendado?
O sistema é ideal para produção, distribuição e utilização de energia elétrica. Pode ser configurado como painel de distribuição principal ou secundário e como Centro de Controle de Motores (MCC) em plantas de energia, refinarias, plataformas offshore e navios.
?
Quais normas de segurança e fabricação este produto atende?
O sistema cumpre integralmente as diretrizes e exigências das normas internacionais GB7251.1, IEC 439-1, EN 60 439-1, VDE 0660 parte 500, BS 5486 parte 1 e UTE 63-410.
?
Qual é o limite de temperatura suportado em ambiente de serviço?
A temperatura máxima permitida é de +40 ºC e a mínima de -5 ºC, com uma média recomendada de até +35 ºC ao longo de um período de 24 horas de operação contínua.
?
O sistema pode ser instalado em áreas propensas a sismos ou maresia?
Sim. Graças ao tratamento de superfície especial para tropicalização e ao uso de acessórios e peças de reforço estrutural, o sistema é seguro para áreas com atividade sísmica, ambientes tropicais e instalações offshore/navais.
?
Qual o grau de proteção (IP) disponível para este painel de distribuição?
Os graus de proteção padrão fornecidos são IP30 e IP40. Mediante projetos e designs especiais solicitados sob demanda, o sistema pode ser fabricado com grau de proteção IP54.
?
Como a altitude de instalação afeta o funcionamento do painel?
A instalação padrão suporta altitudes de até 1000m acima do nível do mar sem alterações. Para locais acima de 1000m até o limite de 2000m ou mais, fatores de redução técnica devem ser considerados no dimensionamento do painel.
