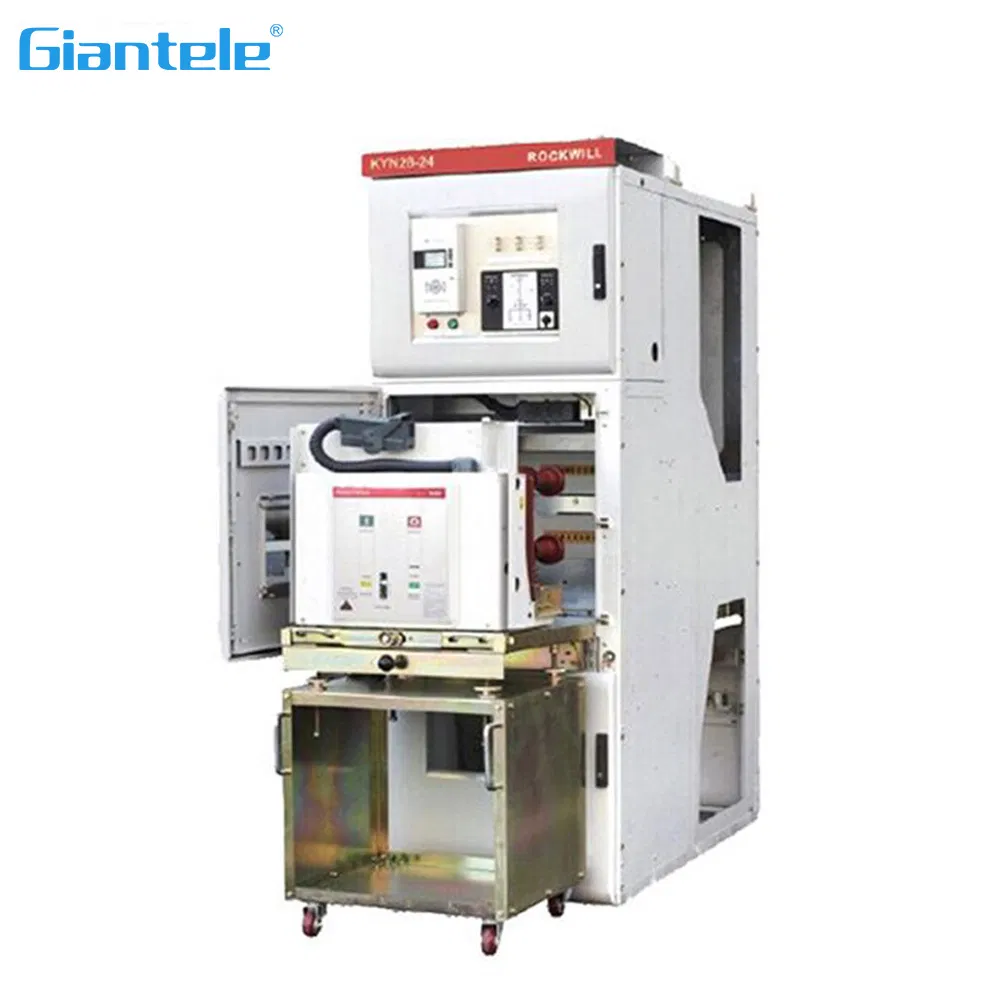

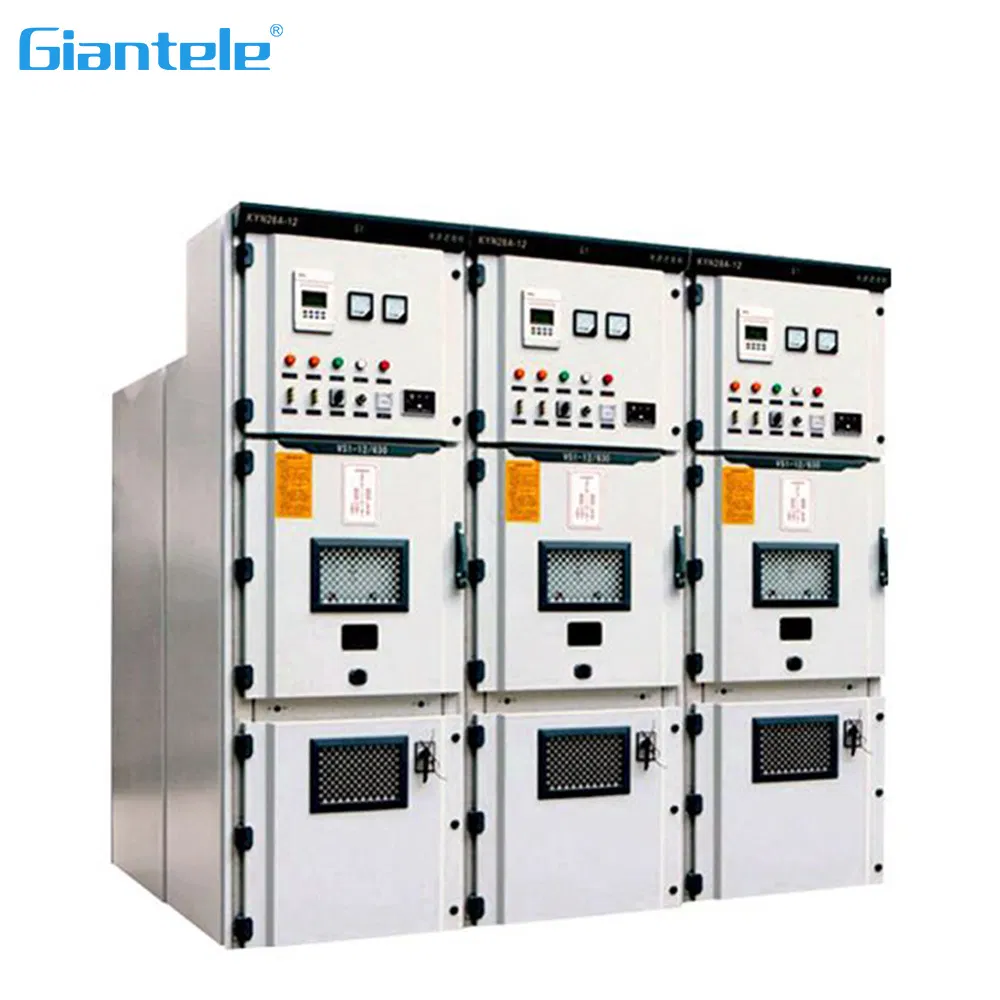

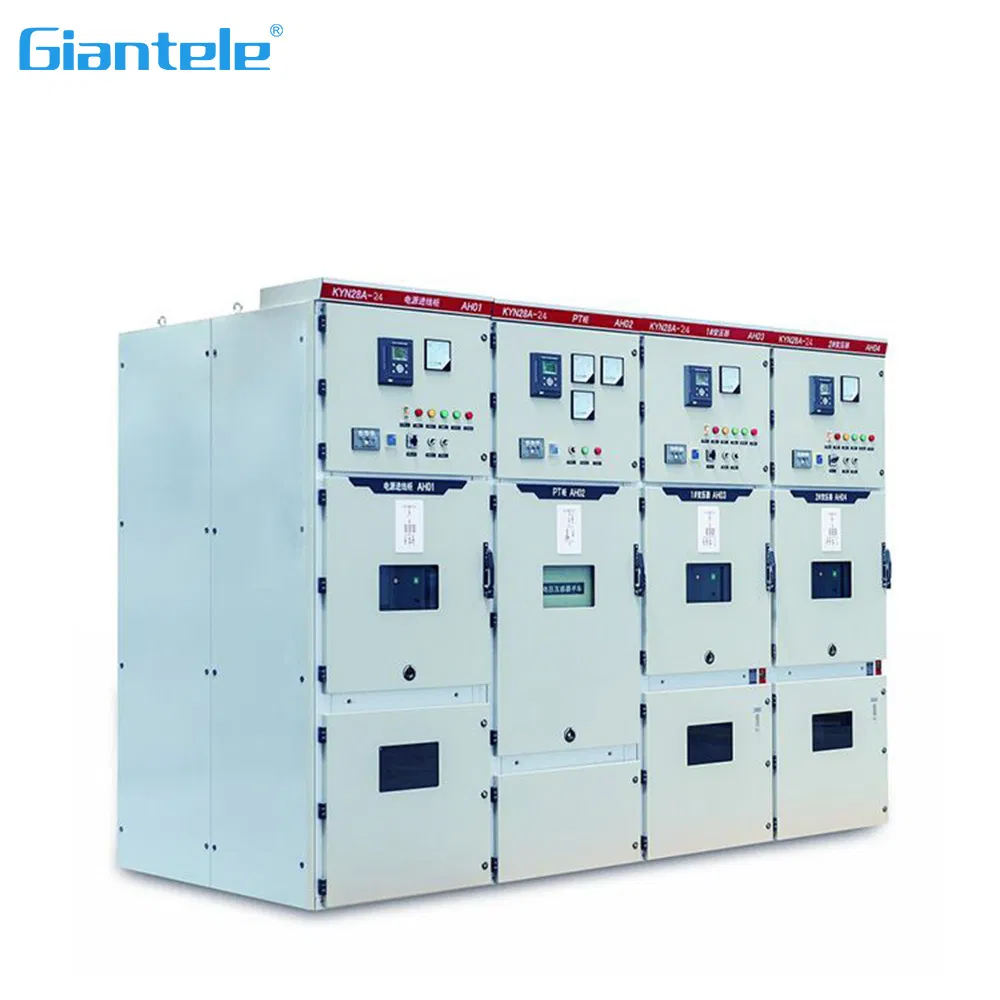

Kyn28A 11kv 12kv Painel de Distribuição de Energia Removível em Metal Clad para Uso Interno
Descrição do produto
- Visão Geral
- Descrição
- Características
- Parâmetros
- Perguntas Frequentes
Informação Básica
N ° de Modelo.
KYN28-12
Nível de tensão
média Tensão
Instalação
removível
Estrutura
Coluna de chão
Atual
CA
Padrão
iec60439
Frequência
50 / 60 hz
Certificado
iso 9001
Corrente nominal
até 3150a
Tensão nominal
até 40,5 kv
Aplicação
sistema de alimentação elétrica
Pacote de Transporte
caixa de madeira
Especificação
800*1500*2300
Código HS
8537209000
Capacidade de Produção
100 unidades/mês
Descrição de Produto
Os produtos personalizados podem consultar o serviço de apoio ao cliente online!
COMUTADOR DE MÉDIA TENSÃO PARA INTERIORES
O painel de distribuição amovível para interior revestido a metal KYN 28-12 AC (3.6-12 kV, trifásico, CA, 50/60Hz) é um dispositivo de transmissão e distribuição de energia para aceitar e distribuir energia elétrica no sistema de barramento único sectionalizado. Ele é principalmente utilizado para aceitar energia elétrica de geradores de pequeno e médio porte, distribuição de energia de empresas industriais e de mineração, aceitação e transmissão de energia elétrica para subestações secundárias, partida de motores de alta tensão (HV) de grande porte, e usada em centrais elétricas. Suas funções são de controle, proteção e monitoramento.

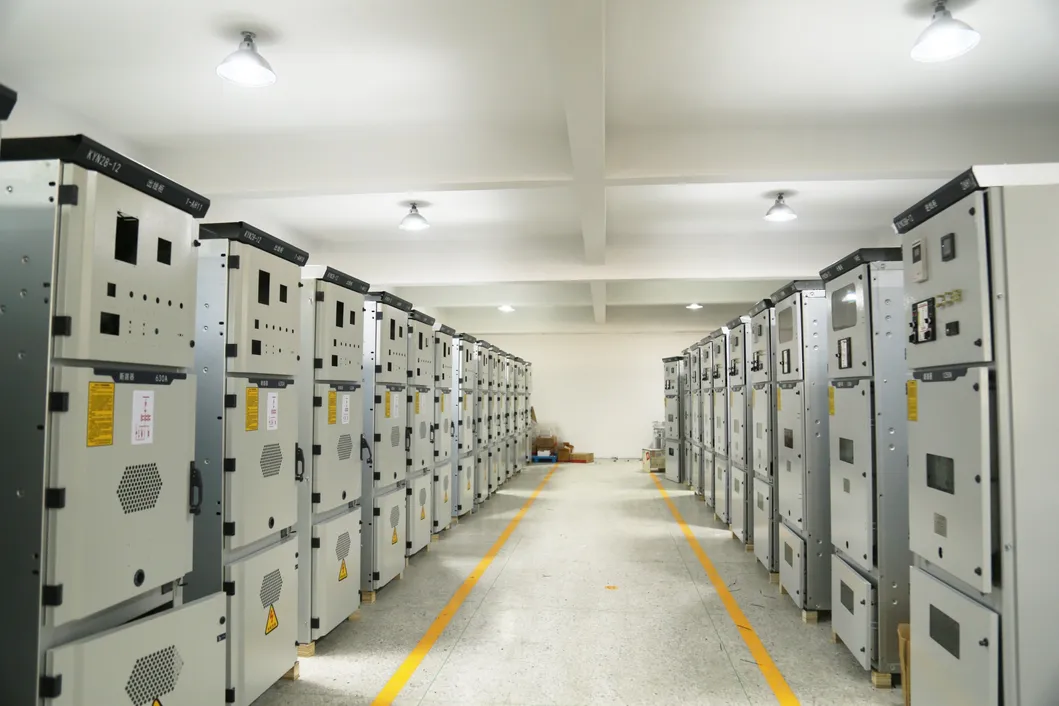

Fotografia cena Real do Workshop
Características do produto
✔

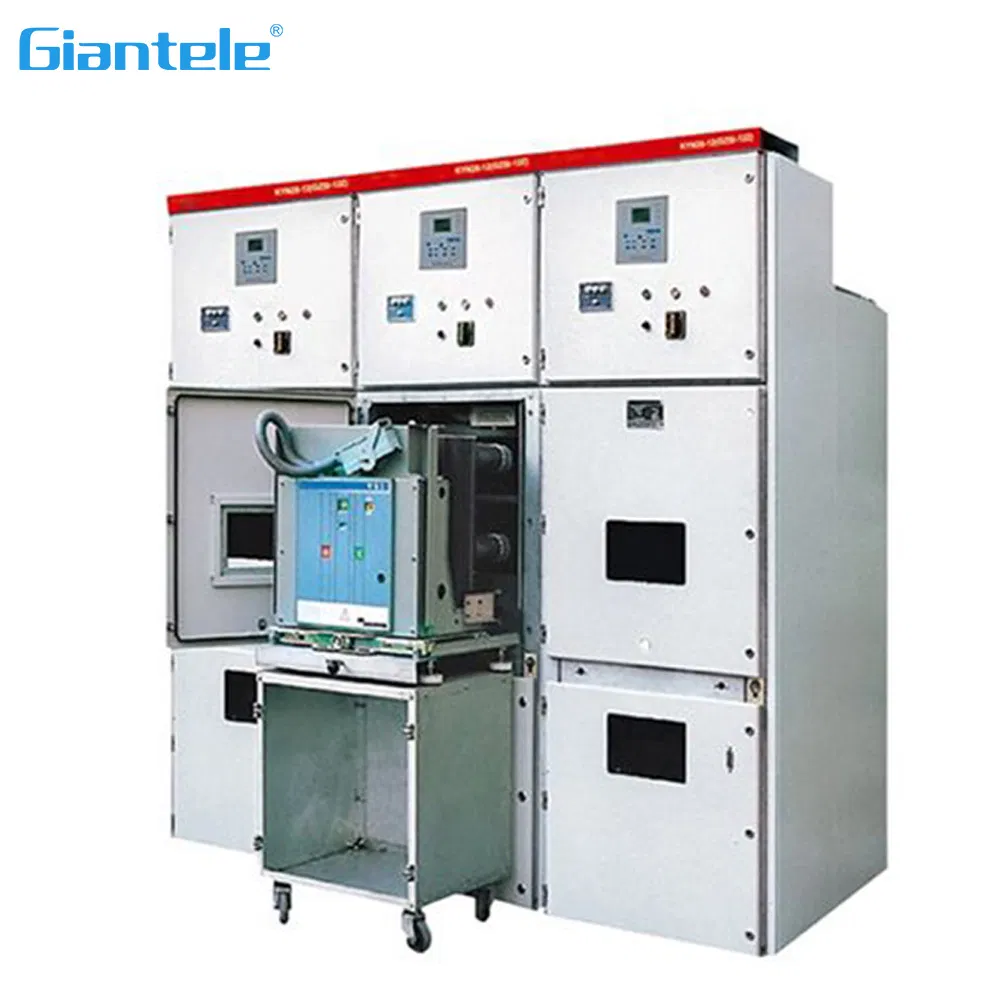

Pode ser escolhido um disjuntor de vácuo VD4 da ABB ou do disjuntor de vácuo VS1 doméstico.
✔
O compartimento de alta precisão é montado com placas de aço importadas revestidas com zinco e alumínio, que não se enferrujam.
✔
Totalmente revestida a metal, cada unidade de função foi completamente separada.
✔
Mesmo que a porta do compartimento esteja fechada, a unidade amovível incorporada accionada por um parafuso pode ser deslocada.
✔
Um intertravamento simples e eficaz de segurança contra falhas evitará a operação por erro.
✔
Medidas de protecção eficazes garantirão a segurança e impedirão a entrada de materiais e pragas estranhas.
✔
O compartimento do terminal de cabo é suficientemente grande para ligar muitos cabos.
✔
A operação e a monitorização são fáceis. Os interruptores de ligação à terra rápidos garantem a ligação à terra e curto-circuito.
✔
Através do tipo de platô, sísmico, teste de arco de combustão interna, atende à demanda de um mercado mais amplo.
Parâmetros do produto
Os parâmetros técnicos do formulário são apenas de referência. Os produtos personalizados podem consultar o serviço de apoio ao cliente online!
| Projeto | Unidade | Dados | ||
|---|---|---|---|---|
| Tensão nominal | KV | 3.6, 7.2, 12 | ||
| Frequência nominal | Hz | 50/60 | ||
| Corrente nominal do disjuntor | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | ||
| Corrente nominal do painel de distribuição | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | ||
| Corrente de resistência nominal de curto prazo (4 s) | Ka | 16, 20, 25, 31.5, 40, 50 | ||
| Corrente de resistência nominal ao pico (valor de pico) | Ka | 40, 50, 63, 80, 100, 125 | ||
| Corrente de quebra de curto-circuito nominal | Ka | 16, 20, 25, 31.5, 40, 50 | ||
| Curto-circuito nominal fazendo uma corrente (valor de pico) | Ka | 40, 50, 63, 80, 100, 125 | ||
| Nível de isolamento nominal | 1 min de frequência de potência, resistem à tensão | Interpolar, entre pólos | KV | 24, 32, 42 |
| entre contactos abertos | KV | 24, 32, 48 | ||
| Tensão de resistência aos impulsos de raios (valor de pico) | Interpolar, entre pólos | KV | 40, 60, 75 | |
| entre contactos abertos | KV | 46, 70, 85 | ||
| Nota: 1. A capacidade de curto-circuito da CT deve ser considerada separadamente. | ||||
PERGUNTAS FREQUENTES
Q1: Você é uma fábrica ou empresa de negociação?
Somos uma fábrica de fabrico direto. Conseguimos garantir que o nosso preço é em primeira mão, muito competitivo e com controlo rigoroso de qualidade.
Q2: Como é que a fábrica faz relativamente ao controlo de qualidade?
Todos os nossos equipamentos e produtos finais passam por uma inspeção detalhada e verificação de 100% antes do empacotamento e envio.
Q3: Quando posso obter a cotação de preço?
Normalmente, fornecemos uma cotação formal no prazo de 24 horas após recebermos as especificações detalhadas do seu pedido.
Q4: Como posso obter uma amostra do produto?
Se não puder adquirir o produto localmente, podemos providenciar o envio de uma amostra. Será cobrado o valor da amostra e todas as taxas de envio expresso aplicáveis.
Q5: Qual é o custo de envio associado?
Os preços de envio variam e dependem principalmente do volume da encomenda e do porto de entrega de destino.
Q6: Os produtos e painéis podem ser personalizados?
Sim, aceitamos projetos personalizados com base nos seus diagramas técnicos. Por favor, consulte os nossos serviços online para verificar a compatibilidade e obter suporte especializado.
