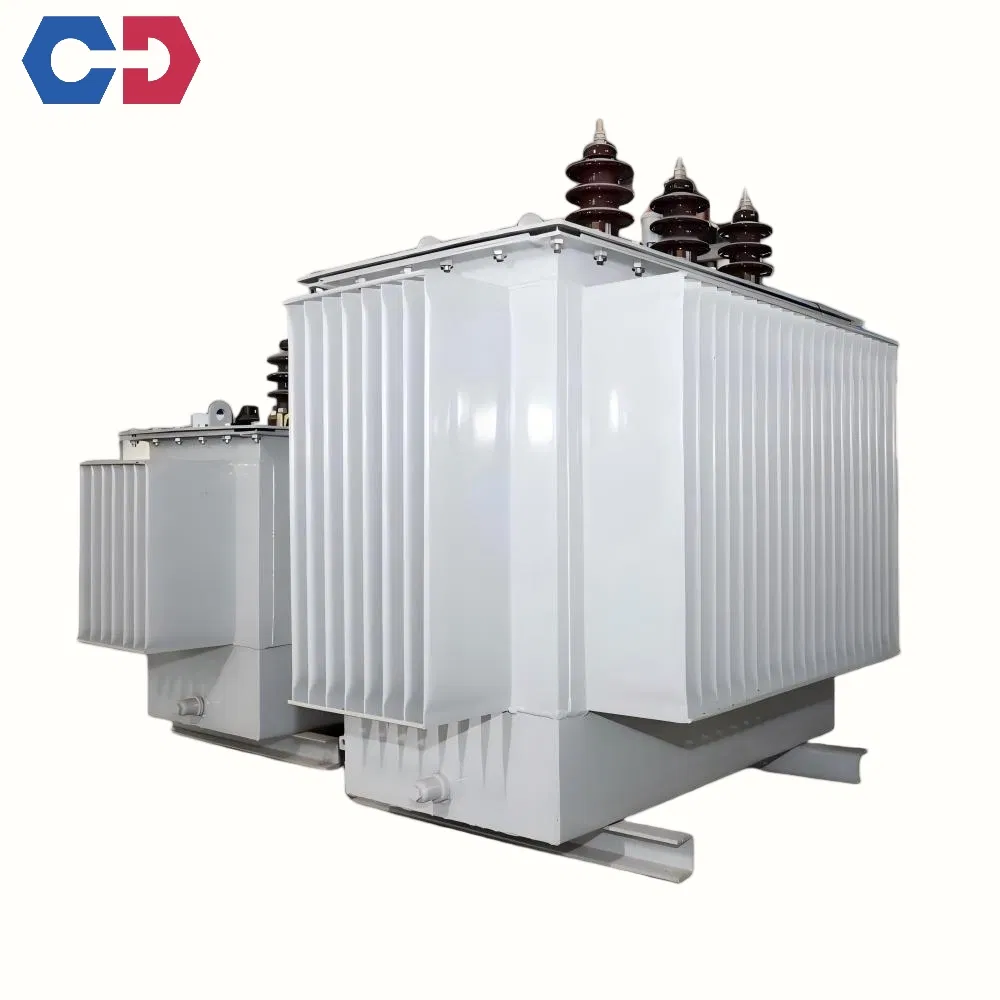

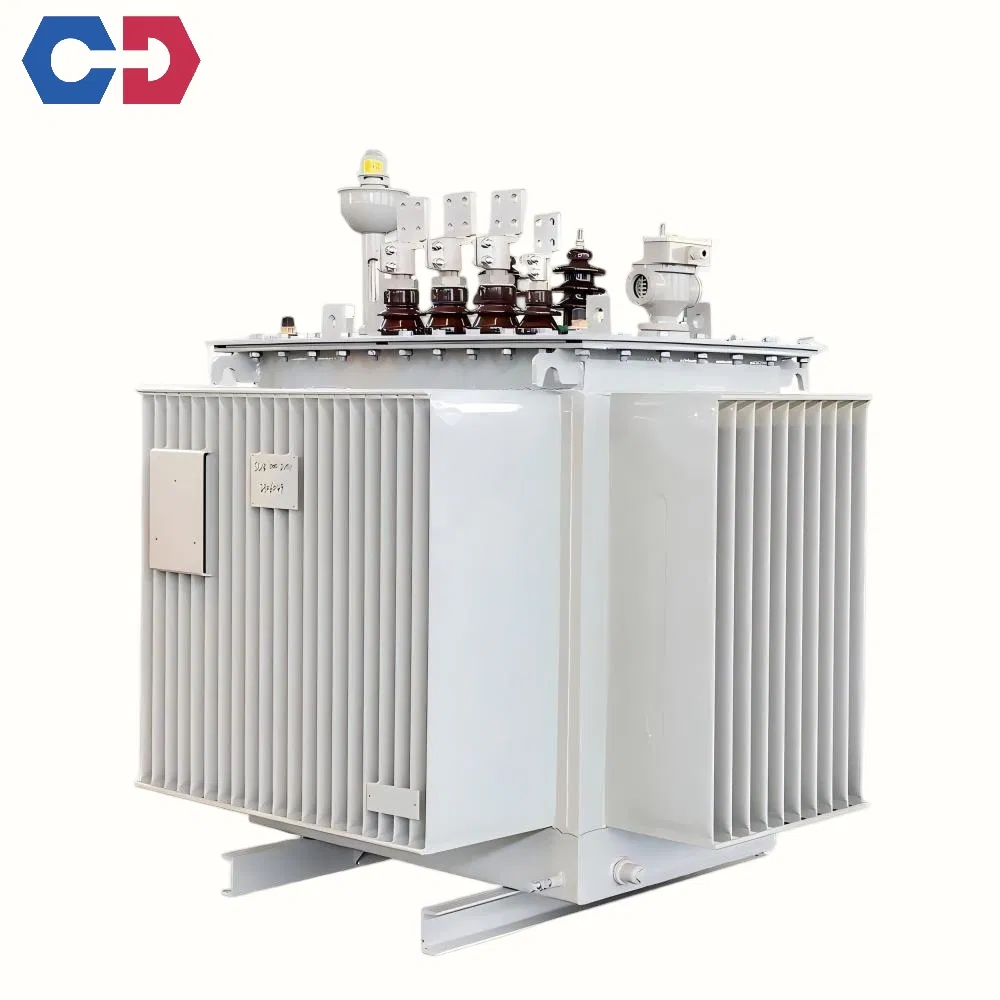

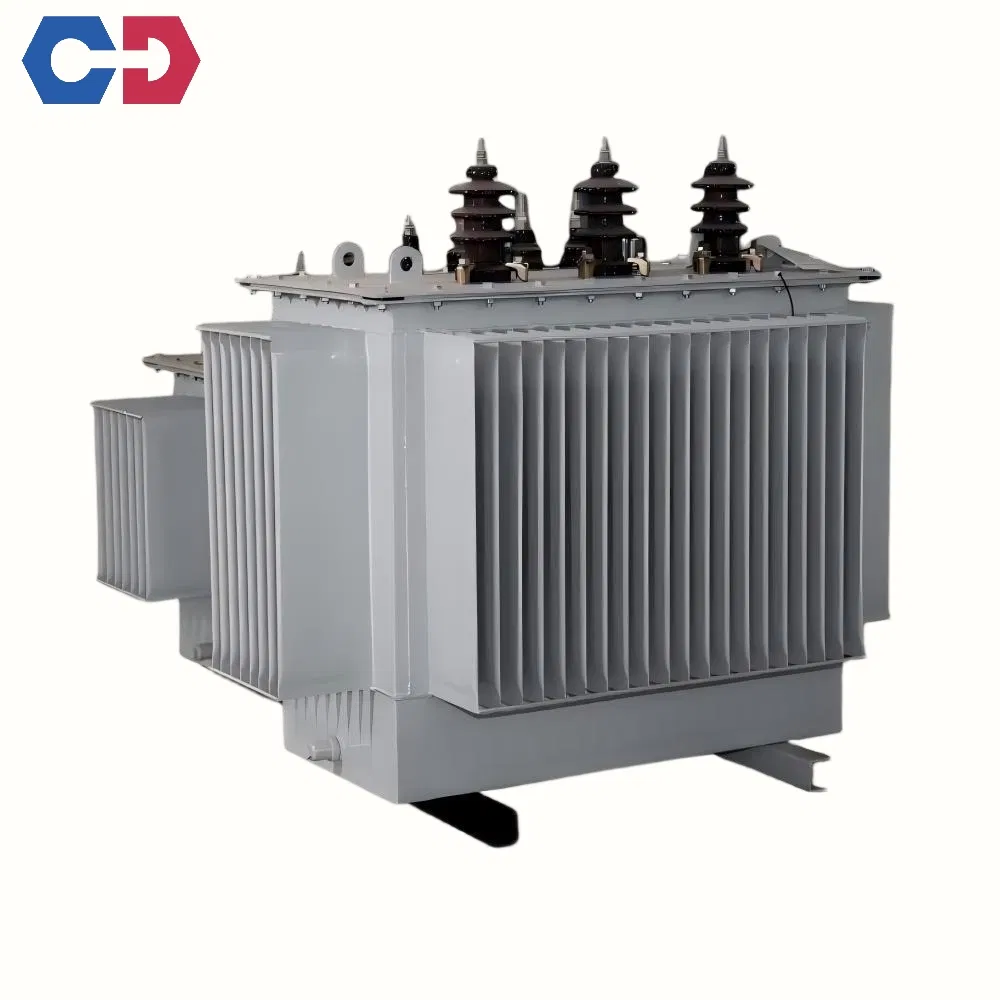

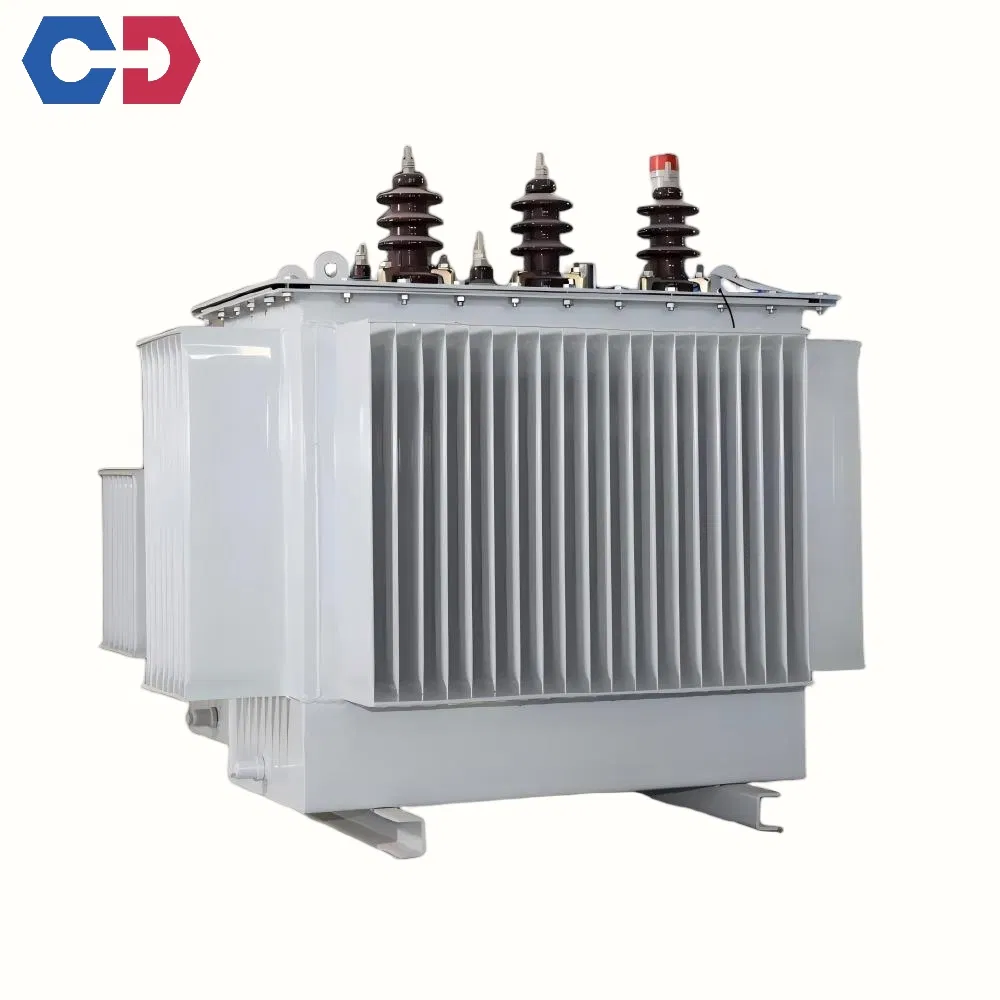

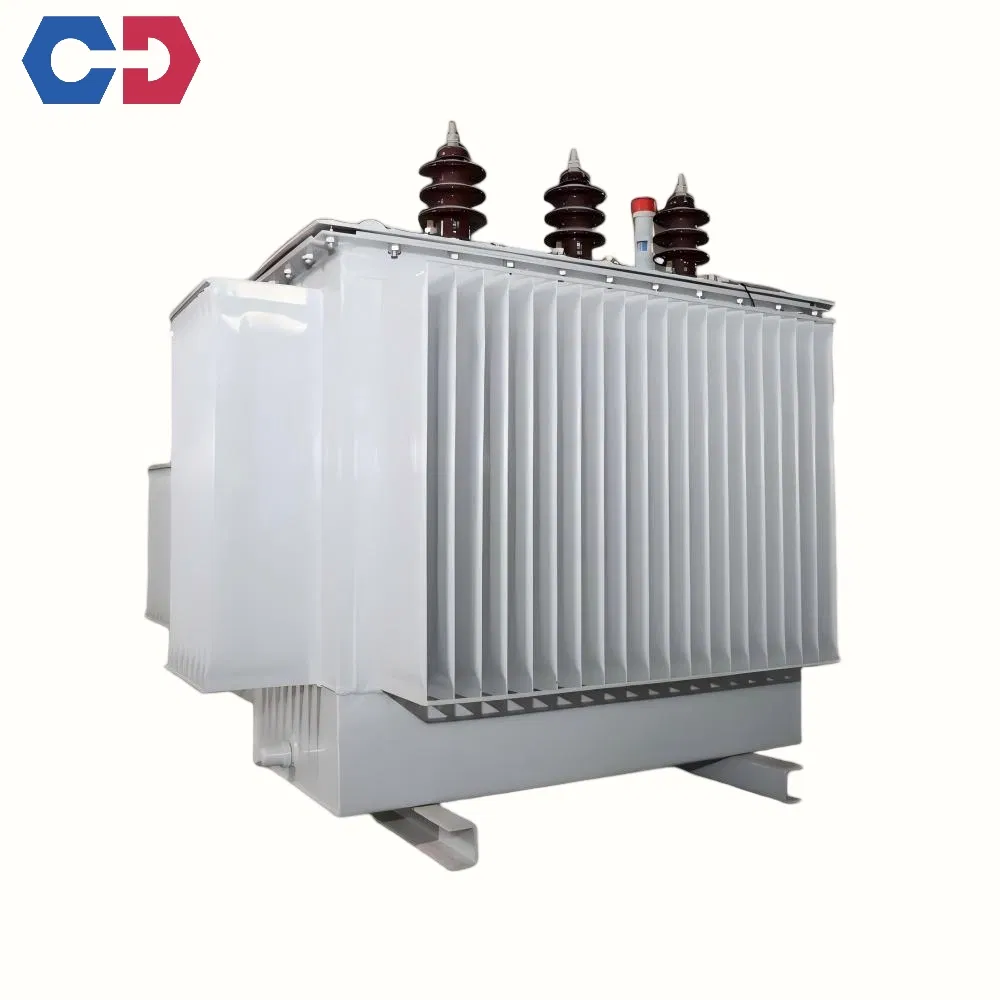

30-2500 kVA Transformador Elétrico Imerso em Óleo Tipo Trifásico com Bobinagem de Cobre Transformador de Distribuição Transformador Elétrico
Descrição do produto
Visão Geral - Informação Básica
N ° de Modelo.
S9, S11, S13, S15
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC, ce
Uso
Transformador de potência, Transformador de distribuição
Características de frequência
Frequência Baixa
Forma do Núcleo
EI
Meio de isolamento
óleo imerso, óleo isolante
Tipo de refrigeração
onan onaf/de/af
Gama de temperaturas
-45°c para +40°c ambiente
Classificação de altitude
≤1000m
Conformidade padrão
iec, ieee
Pacote de Transporte
exportar caixa de madeira padrão
Especificação
10kV/20kV/35kV/66kV/110kV
Origem
China

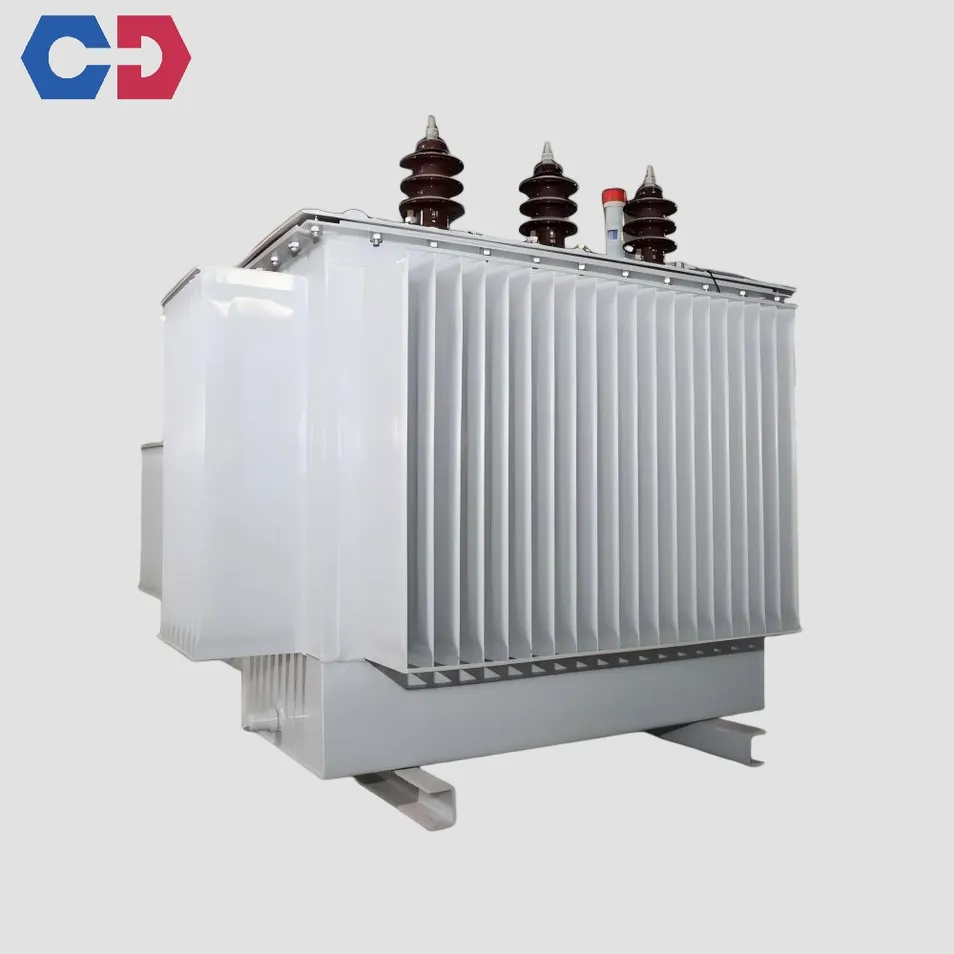

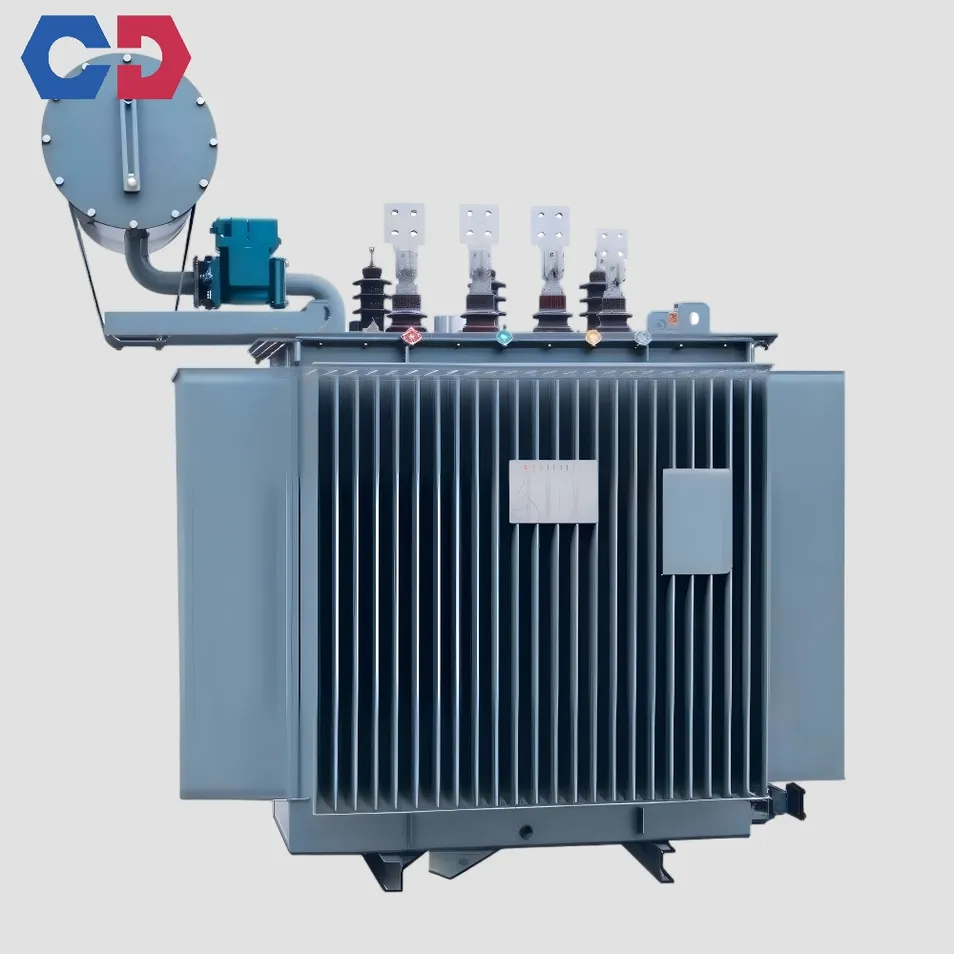

Descrição do Produto
Transformadores imersos em óleo, com capacidade nominal de até 110 kV, são transformadores onde o núcleo e os enrolamentos estão totalmente submersos em óleo isolante, o que proporciona um excelente isolamento dielétrico e uma dissipação eficiente do calor para uma operação estável e confiável.
Fabricados com tecnologia avançada e controlo de qualidade rigoroso, os nossos transformadores oferecem elevada eficiência através de um design de núcleo otimizado e materiais de baixa perda, desempenho de arrefecimento superior com vários métodos (ONAN/ONAF/OF/AF), fiabilidade melhorada com uma construção robusta e óleo de alta qualidade, configurações personalizáveis para satisfazer necessidades específicas de cada projecto, e depósitos à prova de fugas ecológicos que cumprem as normas internacionais, tais como IEC e IEEE, tornando-os ideais para subestações, instalações industriais, projectos de energias renováveis e aplicações de infra-estruturas.
Fabricados com tecnologia avançada e controlo de qualidade rigoroso, os nossos transformadores oferecem elevada eficiência através de um design de núcleo otimizado e materiais de baixa perda, desempenho de arrefecimento superior com vários métodos (ONAN/ONAF/OF/AF), fiabilidade melhorada com uma construção robusta e óleo de alta qualidade, configurações personalizáveis para satisfazer necessidades específicas de cada projecto, e depósitos à prova de fugas ecológicos que cumprem as normas internacionais, tais como IEC e IEEE, tornando-os ideais para subestações, instalações industriais, projectos de energias renováveis e aplicações de infra-estruturas.
Componentes e materiais
Os nossos transformadores são meticulosamente concebidos com materiais de qualidade superior, garantindo um desempenho excecional e uma durabilidade incomparável. Cada elemento é fabricado com precisão para cumprir os mais elevados padrões da indústria, garantindo fiabilidade e longevidade.

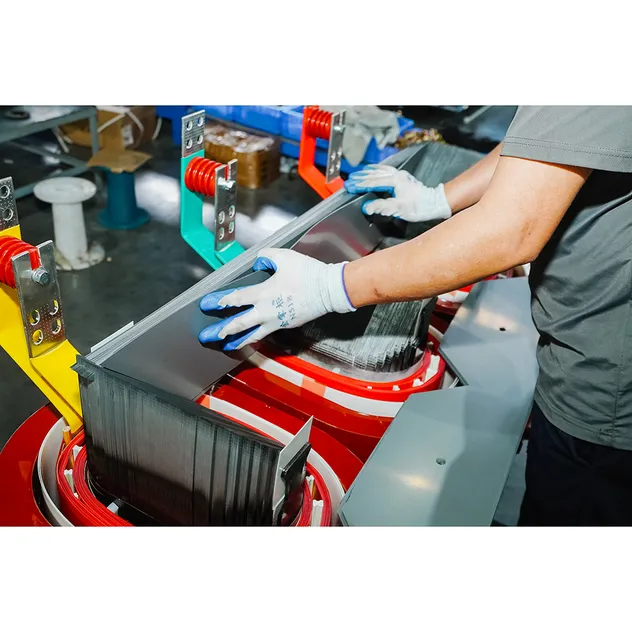

Núcleo
Aço de silicone de alta permeabilidade.
Totalmente em conformidade com as normas GB 20052-2024 e IEC60076.
Juntas cortadas em esquadria de 45 °.
Empilhamento em degrau - volta.

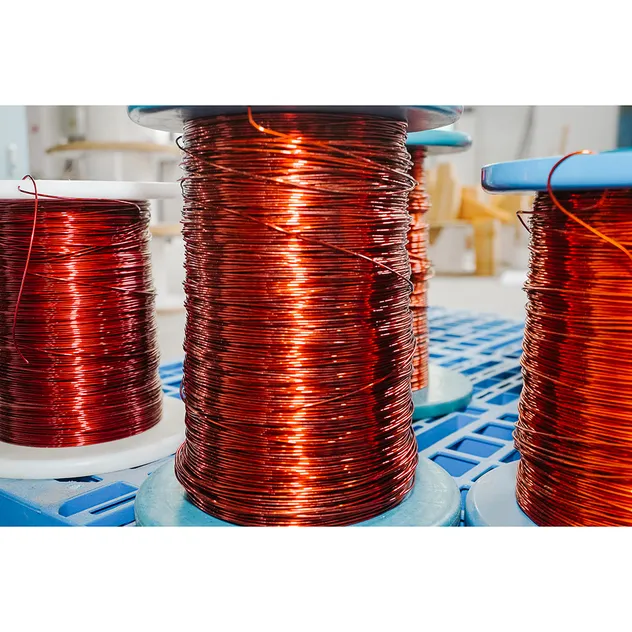

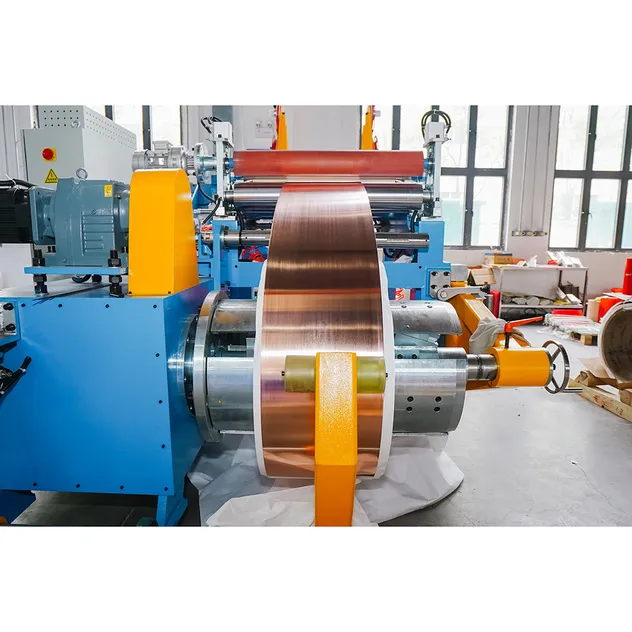

Enrolamento
Fio de cobre QZY/180.
Classe térmica 180 ° C (classe H).
< descarga parcial de 10 peças.
Especificação Técnica
| Parâmetro | Detalhes Técnicos |
|---|---|
| Tipo de produto | Transformador imerso em óleo |
| Normas de conformidade | IEC 60076, CE, ISO 9001 |
| Número de fase | Trifásica |
| Principais características | Perda de carga baixa ( ≥ redução de 20%); alta eficiência (até 99.2%); saída de tensão estável; Subida de temperatura baixo |
| Capacidade nominal | 30 kVA ~ 63000 kVA (personalizado) |
| Frequência nominal | 50 Hz/60 Hz |
| Tensão nominal alta (HV) | 6 kV ~ 110 kV (personalizado) |
| Tensão nominal baixa (LV) | 0,4 kV, 3,3 kV, 6,3 kV, 11 kV ...... (Personalizado) |
| Tensão de impedância | 4% ~ 6% |
| Grupo de Vetores | Dyn11/Yyn0 |
| Método de arrefecimento | ONAN/ONAF/OF/AF |
| Temperatura ambiente | -45 ~ 40 °C |

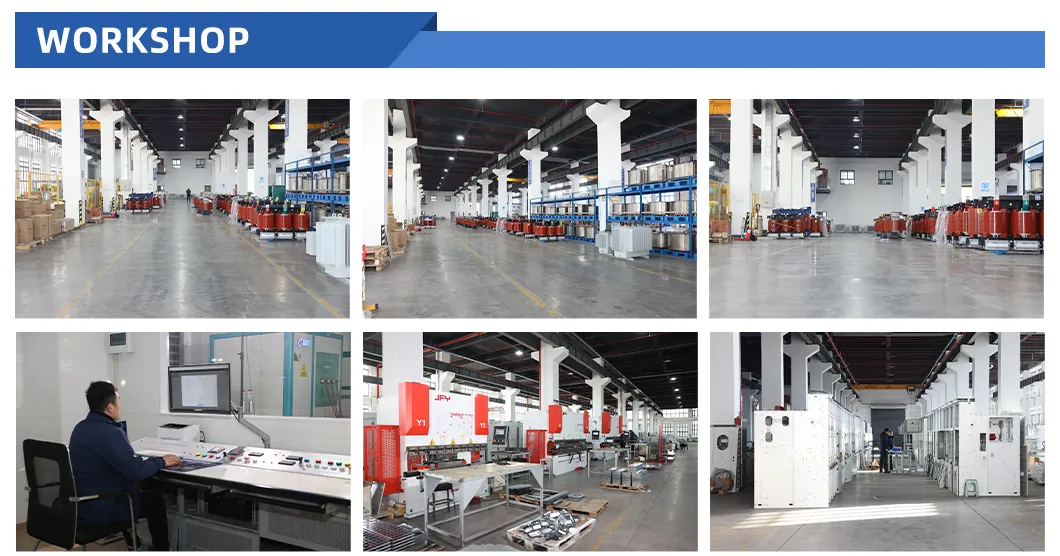

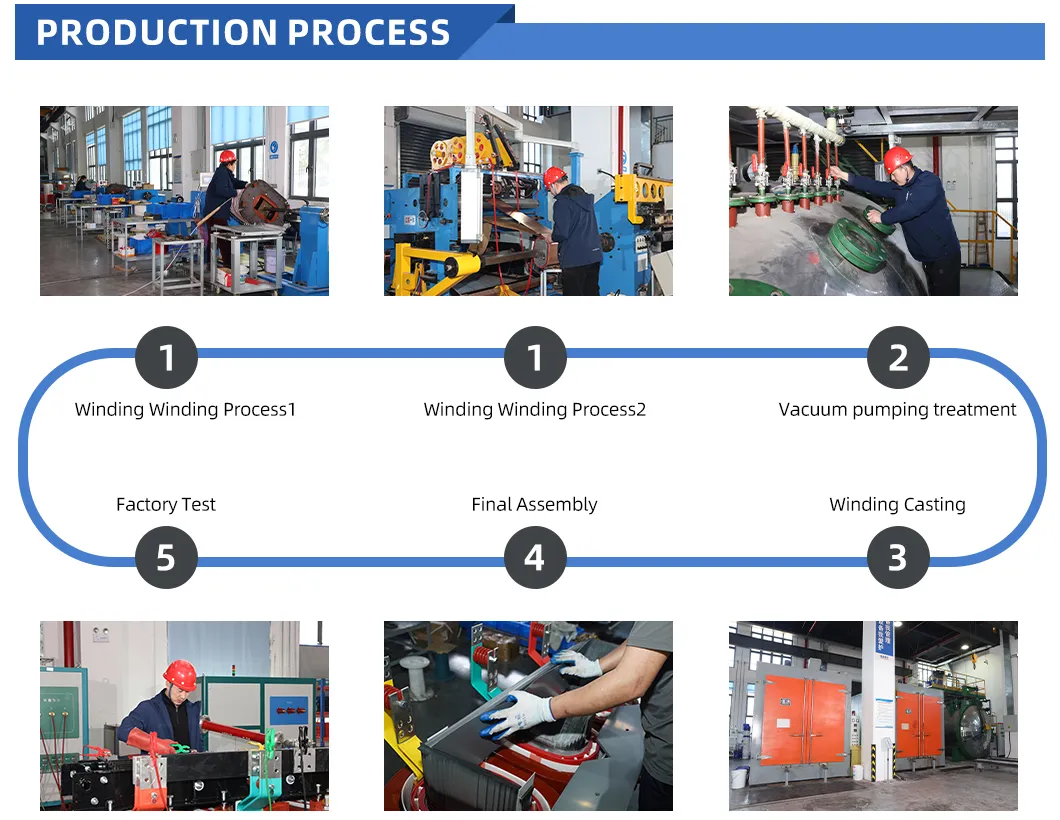

Oficina de Produção
Certificações
Exposição
Embalagem e Entrega
Perguntas Frequentes (FAQ)
P: Você é um fabricante ou comerciante?
R: Especializamo-nos na produção e a nossa própria fábrica abrange uma área de 26,000 metros quadrados, equipada com equipamento de produção líder na indústria, tecnologias de processamento avançadas e um sistema de controlo de qualidade normalizado. Sinceramente convidamo-lo a visitar nossa fábrica!
P: Posso usar meu próprio logotipo ou design no produto?
R: Certamente. Oferecemos serviços profissionais de personalização OEM/ODM, suportando personalização completa desde o design de aparência do produto até parâmetros de desempenho.
P: Que medidas são tomadas para garantir a qualidade?
R: Realizamos inspeções completas de todos os produtos antes do envio para garantir que eles atendam aos nossos padrões de qualidade e conformidade técnica.
P: Quando serão entregues os bens?
R: Produtos convencionais em stock: Enviados no prazo de 3 dias úteis após a confirmação da encomenda; Produtos personalizados: Produzidos e enviados no prazo de 10-20 dias úteis, acordados com base na complexidade da personalização.
P: Como faço para fazer um pedido?
R: Entre em contato conosco para solicitar um orçamento detalhado e, em seguida, confirme o seu pedido através do envio de uma Autorização de Compra (PO).
P: Quais são as capacidades suportadas para os transformadores?
R: Oferecemos suporte para capacidades nominais que variam de 30 kVA a 63000 kVA, totalmente adaptáveis conforme a necessidade técnica e de voltagem do seu projeto.
