Preço do Transformador Seco de Elevação de Tensão para Distribuição de Energia MVA para Isolamento
Descrição do produto

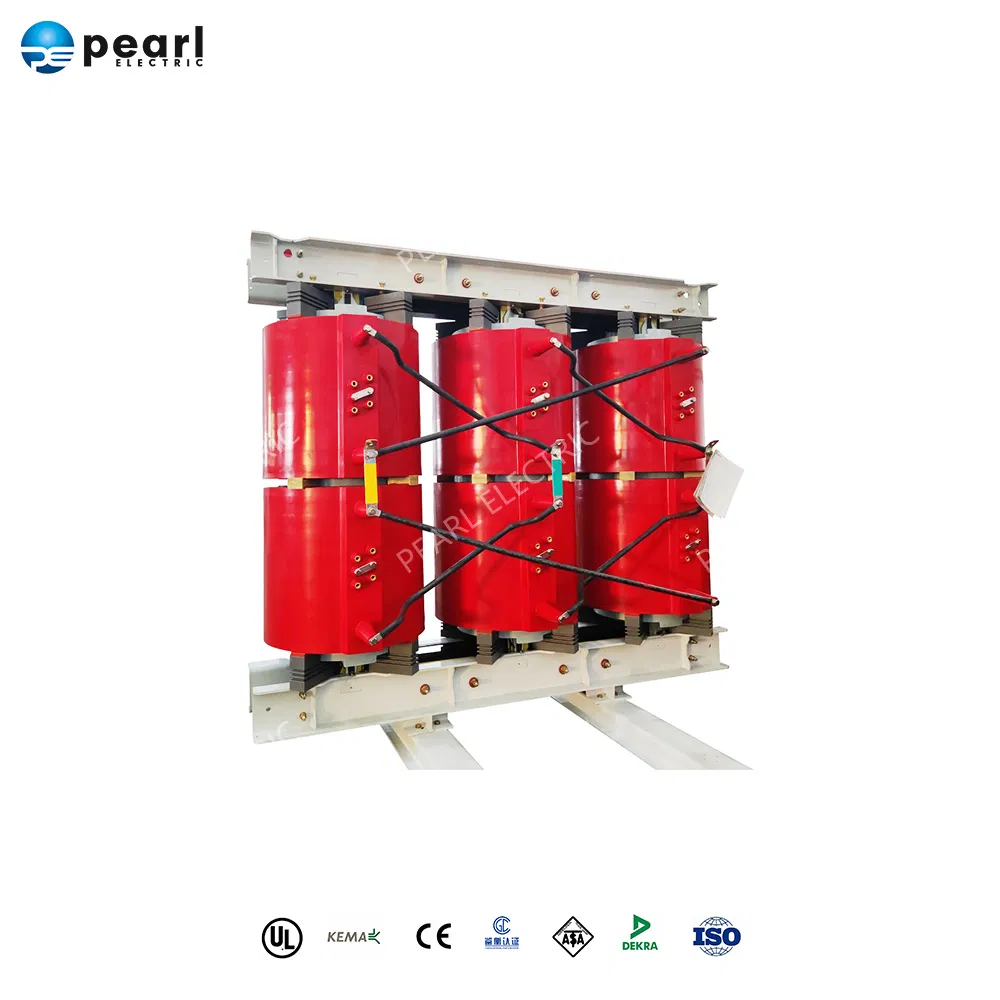

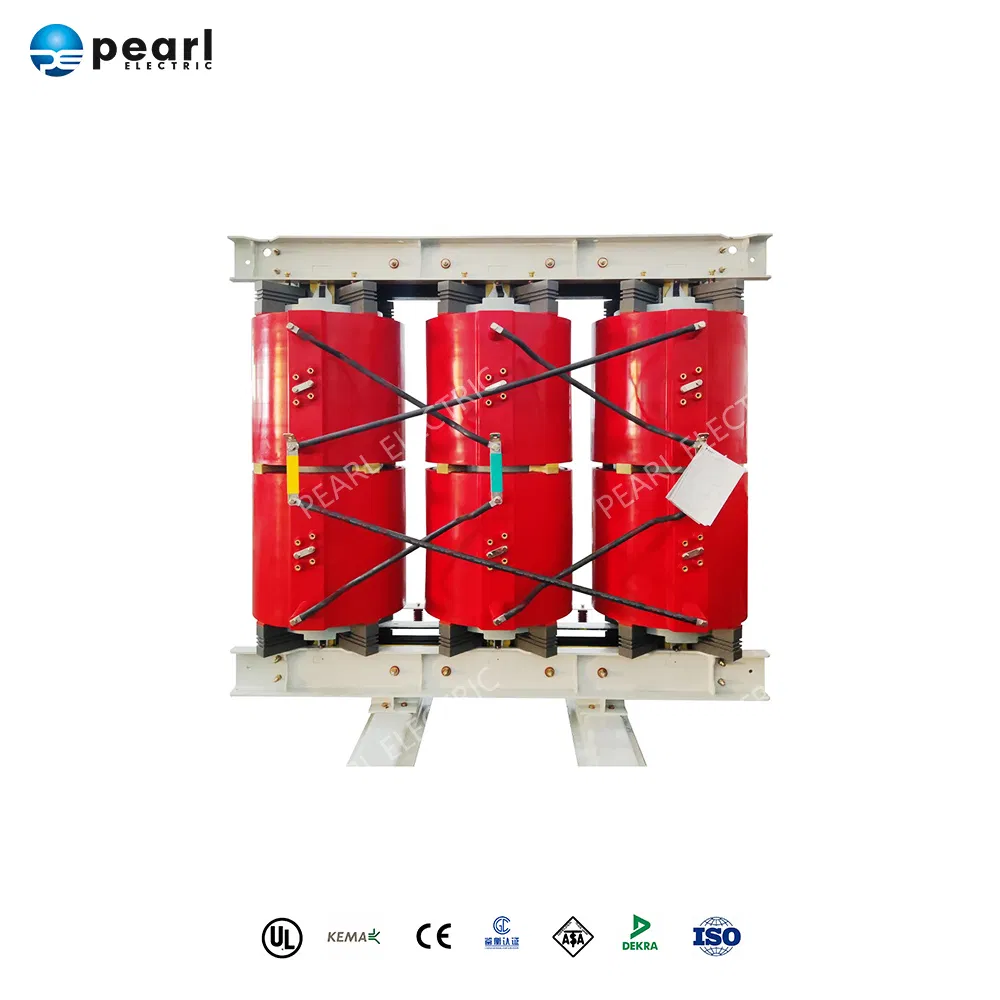

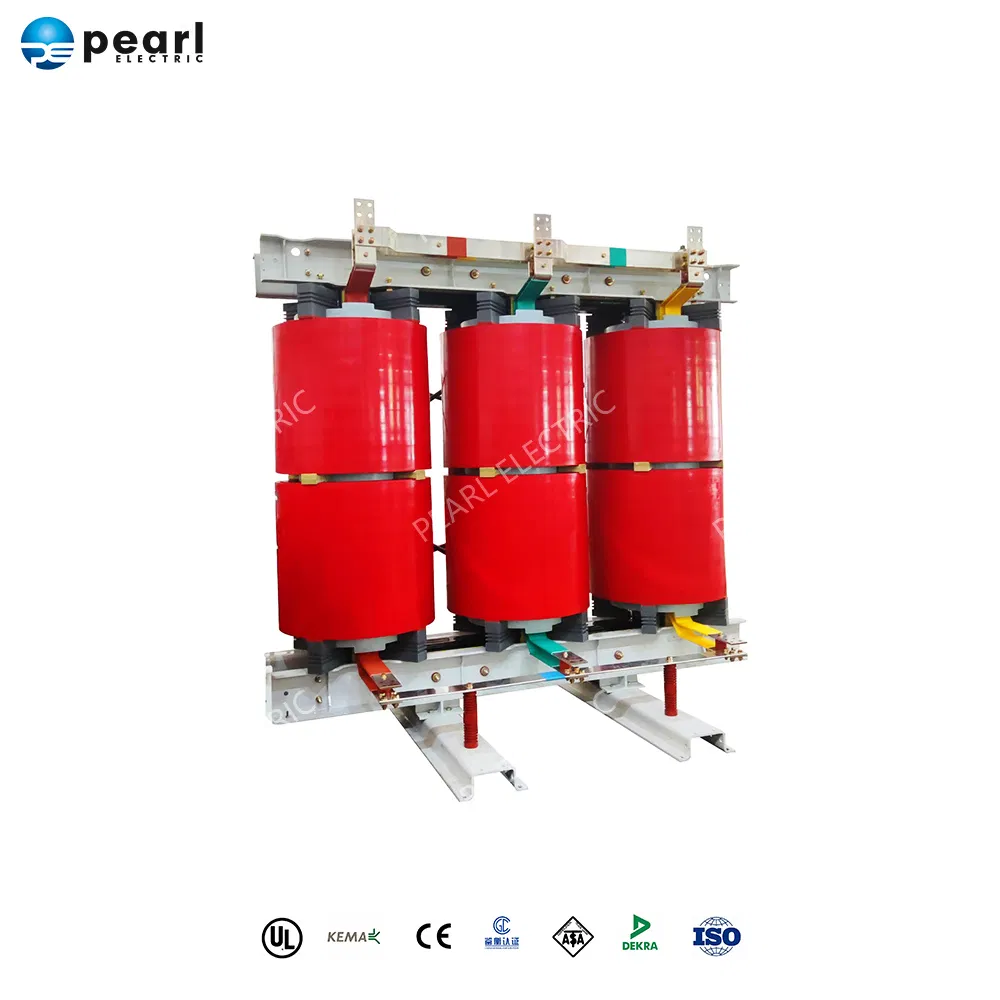

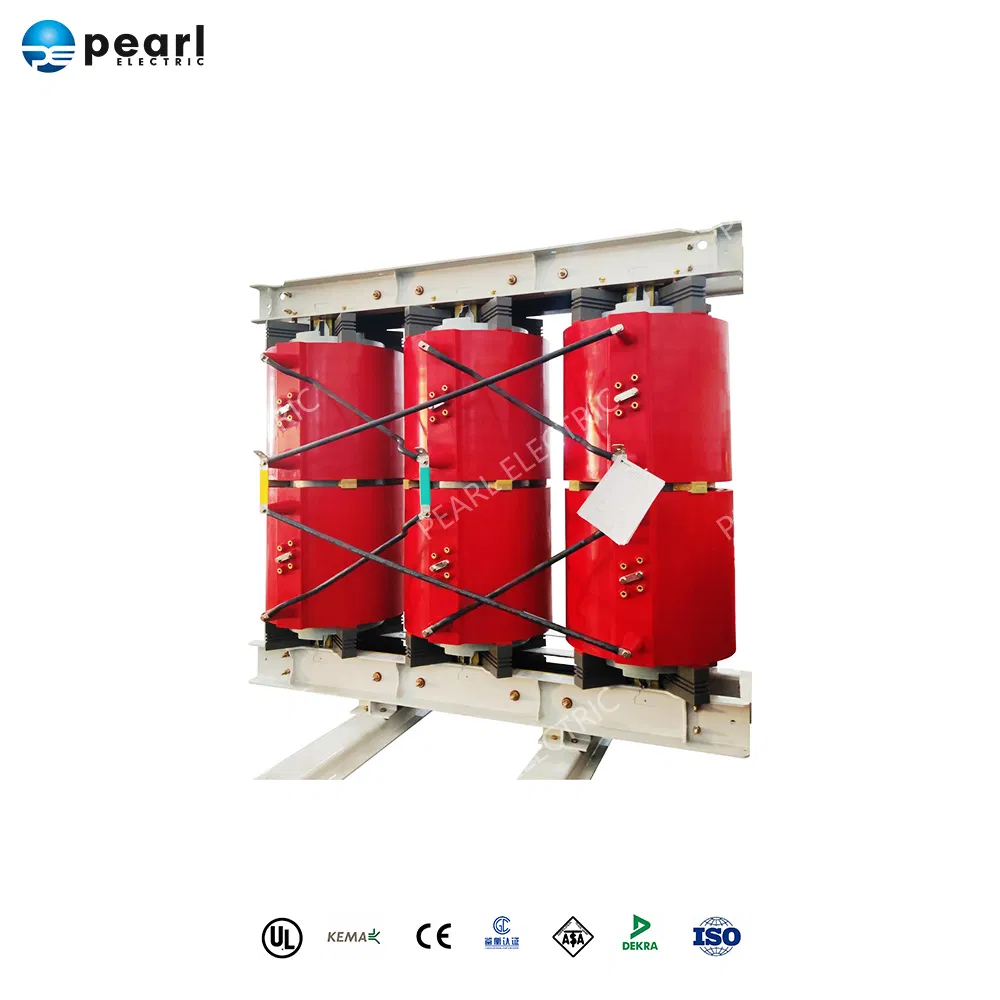

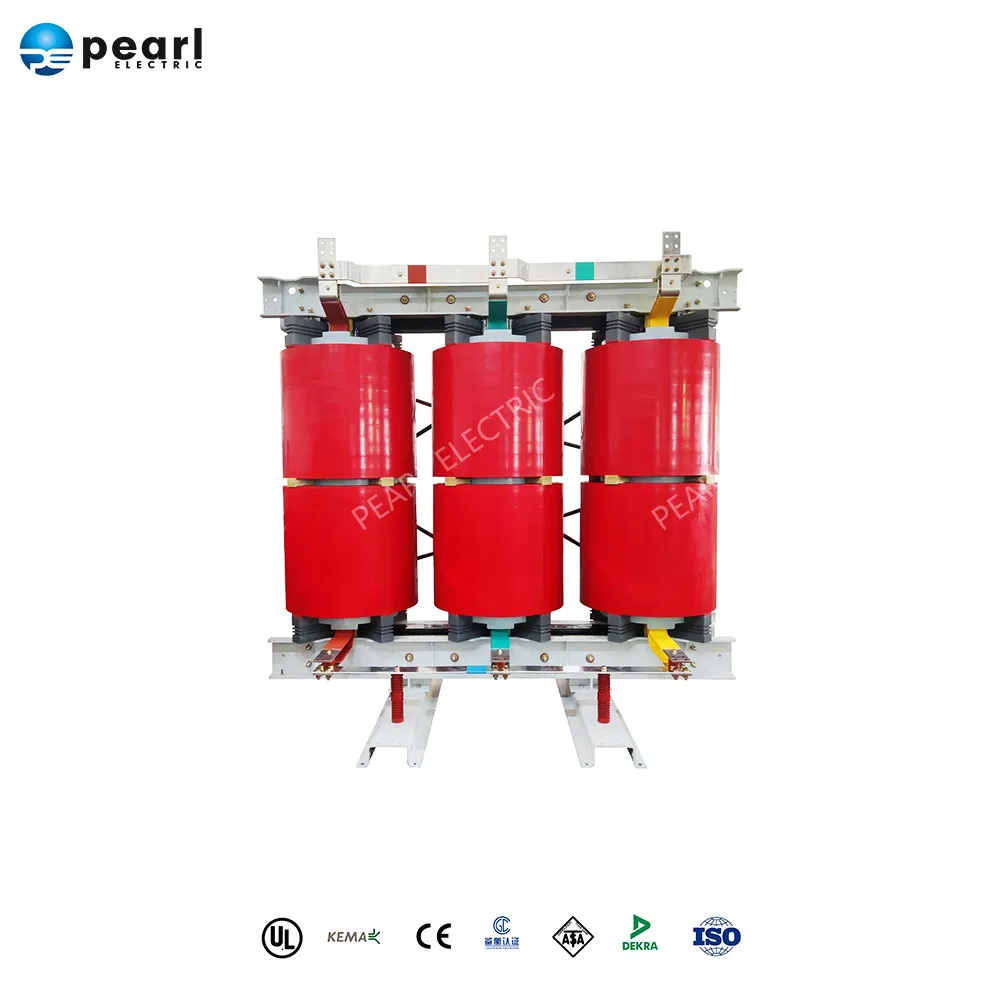

Transformador de Distribuição de Energia de Tensão de Tipo Seco Trifásico
Descrição do Produto
Um transformador do tipo seco, também conhecido como transformador arrefecido a ar, é um tipo de transformador que utiliza ar ou gás em vez de líquido (como óleo) para fins de isolamento e arrefecimento. Esse projeto de transformador não imerge seu núcleo e enrolamentos em óleo isolante, o que o torna distinto dos transformadores isolados a óleo.
Tipos de Transformadores do Tipo Seco
-
Transformador de tipo seco de resina fundida (CRT):
- Utiliza resina epóxi para encapsular enrolamentos, protegendo-os contra umidade, poeira, corrosão e outros fatores ambientais.
- Adequado para áreas com humidade elevada, instalações interiores e áreas de risco de incêndio devido à sua natureza não higroscópica, não inflamável e sem manutenção.
- Disponível em potências de 25 kVA a 12,500 kVA, com uma classe de isolamento de F (aumento de temperatura de 90 ° C).
-
Transformador impregnado de pressão de vácuo (VPI):
- Impregna enrolamentos com resina de poliéster de classe H sob vácuo e pressão, eliminando aberturas de ar ou vazios no isolamento.
- Melhora a resistência mecânica, a resistência dielétrica e a estabilidade térmica.
- Adequado para instalações exteriores, eventos sísmicos e flutuações de temperatura devido à sua construção robusta, caixa resistente à humidade e baixo coeficiente de expansão térmica.
Um fabricante experiente de transformadores desde 1958 projeta e produz vários transformadores do tipo seco de resina fundida para diferentes aplicações, incluindo transformador de retificação, transformador de plataforma de óleo marítimo/offshore, transformador de tração de retificação, transformador para estação ferroviária eletrificada, transformador de excitação de retificação, etc.
Ficha Técnica para Transformador de Resina Fundido Tipo Dry
| Itens | Especificações |
|---|---|
| Origem | China |
| Descrições de produção | Transformador de distribuição de energia de tensão de tipo seco trifásico |
| Normas de referência | IEC 60076-11 |
| Capacidade | 5000 kVA |
| Frequência | 60/50 Hz |
| Tensão (HV) | 35 KV ou personalizado |
| Tensão (LV) | 0,4 KV ou personalizado |
| Impedância | 4%-6% |
| Conexões (Grupo de Vetores) | Dyn11 |
| A tocar em Range (intervalo) | 2 x 2.5%, -2 x 2.5% |
| Materiais principais | Aço de silicone |
| Materiais de enrolamento | Alumínio ou cobre |
| Resistência a raios impulso | Norma IEC |
| Tensão de resistência CA | Norma IEC |
| Classe de aumento da temperatura | Classe H. |
| Aumento da temperatura | 125 000 |
| Método de arrefecimento | AN/AF |
Certificações e Relatórios de Testes
1. Certificado do sistema de Gestão da qualidade ISO 9001:2015
2. Certificado do sistema de Gestão Ambiental ISO 14001:2015
3. ISO 45001:2018 certificado do sistema de Gestão da Segurança e Saúde Ocupacional
4. Certificações CE para transformador do tipo seco e transformador imerso em óleo
5. Relatório de teste da KEMA para transformador de resina fundido do tipo seco e transformador de distribuição isolado a óleo
6. Certificados de teste DEKRA TYTE para subestação pré-fabricada
Solução de transformação e distribuição de energia segura, altamente eficiente e inteligente, com foco em I&D, fabrico, vendas e assistência, conforme indicado abaixo:
Transformador de resina fundido tipo seco até 30MVA, 66kV
Transformador imerso em óleo de até 150 MVA, 220 kV
Transformador montado em pastilha até 10 MVA, 40,5 Kv
Transformador da Subestação compacta de até 10 MVA, 40,5 kV
Reactores e outros equipamentos de transformação/transmissão de energia.
Perguntas Frequentes (FAQ)
1
Qual é a principal diferença entre um transformador do tipo seco e um transformador a óleo?
A principal diferença reside no meio de isolamento e arrefecimento. O transformador do tipo seco utiliza ar ou gás ambiente, enquanto os transformadores a óleo utilizam óleo mineral ou sintético para dissipar o calor e garantir o isolamento dielétrico.
2
Quais são as vantagens do transformador tipo seco de resina fundida (CRT)?
O transformador CRT oferece excelente proteção contra umidade, poeira e corrosão. Devido à sua resina não inflamável e autoextinguível, ele é ideal para instalações internas, hospitais, edifícios comerciais e áreas com alto risco de incêndio, exigindo manutenção mínima.
3
Em quais ambientes o transformador impregnado sob pressão a vácuo (VPI) é mais recomendado?
O transformador VPI é ideal para instalações externas, áreas sujeitas a eventos sísmicos e locais com grandes variações de temperatura, graças à sua excelente resistência mecânica e térmico-dielétrica.
4
Quais materiais são utilizados nos enrolamentos desses transformadores?
Os enrolamentos podem ser fabricados em alumínio ou cobre de alta condutividade, selecionados e projetados de acordo com os requisitos técnicos de eficiência e as necessidades específicas do cliente.
5
Quais normas internacionais de qualidade os transformadores atendem?
Os transformadores atendem estritamente às normas internacionais de referência da IEC, especificamente a norma IEC 60076-11 para transformadores do tipo seco, e possuem certificações de sistemas ISO e relatórios de testes KEMA e DEKRA.
6
Qual é o tempo médio estimado para a fabricação dos transformadores?
Em geral, o período padrão de fabricação e testes de rotina varia de 4 a 6 semanas, dependendo da capacidade nominal do equipamento, do tipo de encapsulamento e das personalizações exigidas no projeto.
