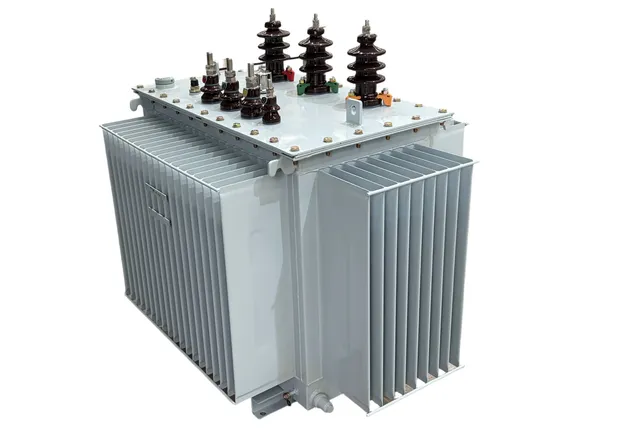

1000kva/33-0.4kv Transformador de Distribuição de Potência Industrial Trifásico a Seco e Imerso em Óleo
Descrição do produto
Visão Geral
Informação Básica
N ° de Modelo.
S11
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC
Uso
Transformador de potência
Características de frequência
Frequência de Potência
Forma do Núcleo
EI
Digite
tipo de óleo
Pacote de Transporte
embalagem de caixa de madeira
Especificação
as dimensões variam de acordo com diferentes modelos
Origem
China
Código HS
8504210000
Descrição de Produto

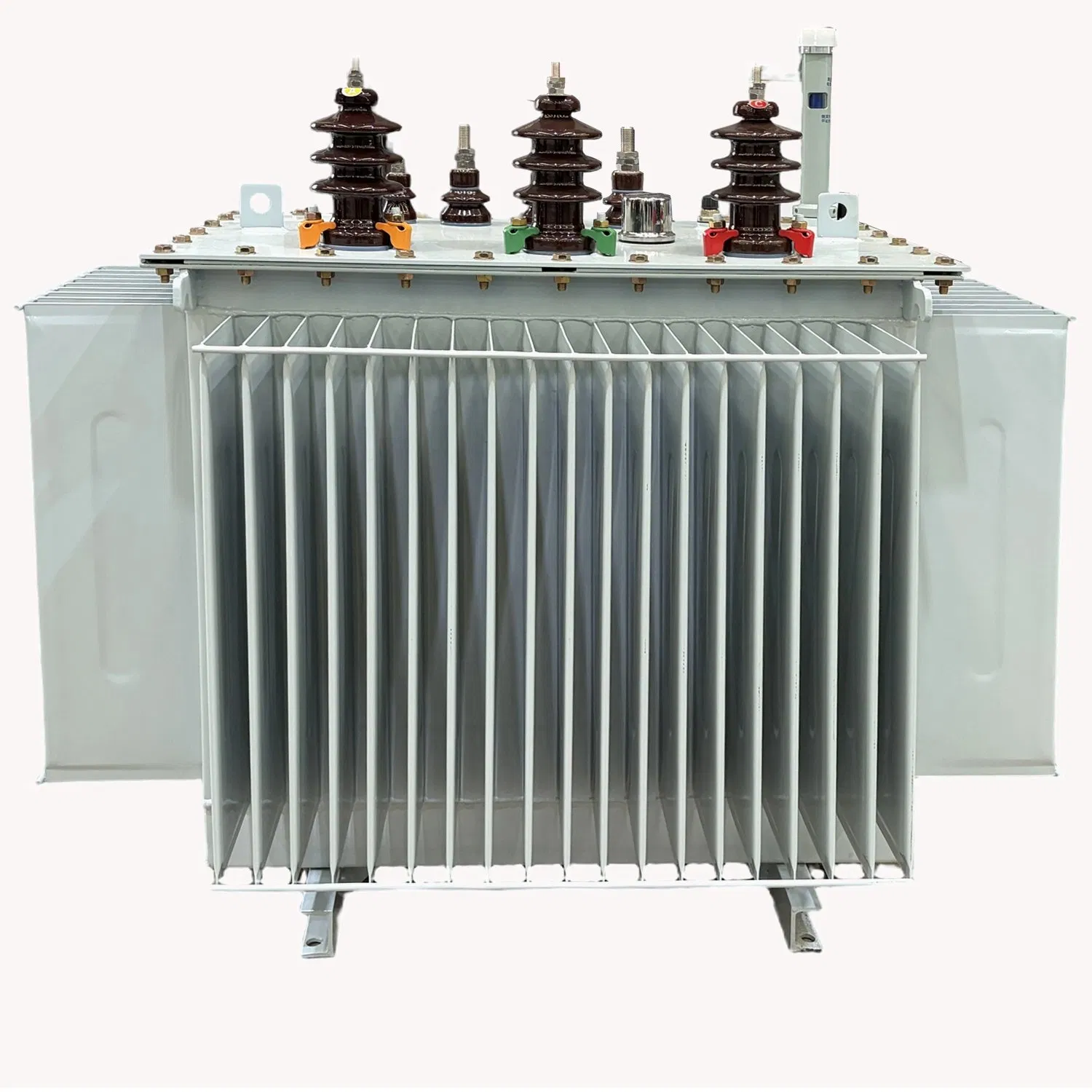

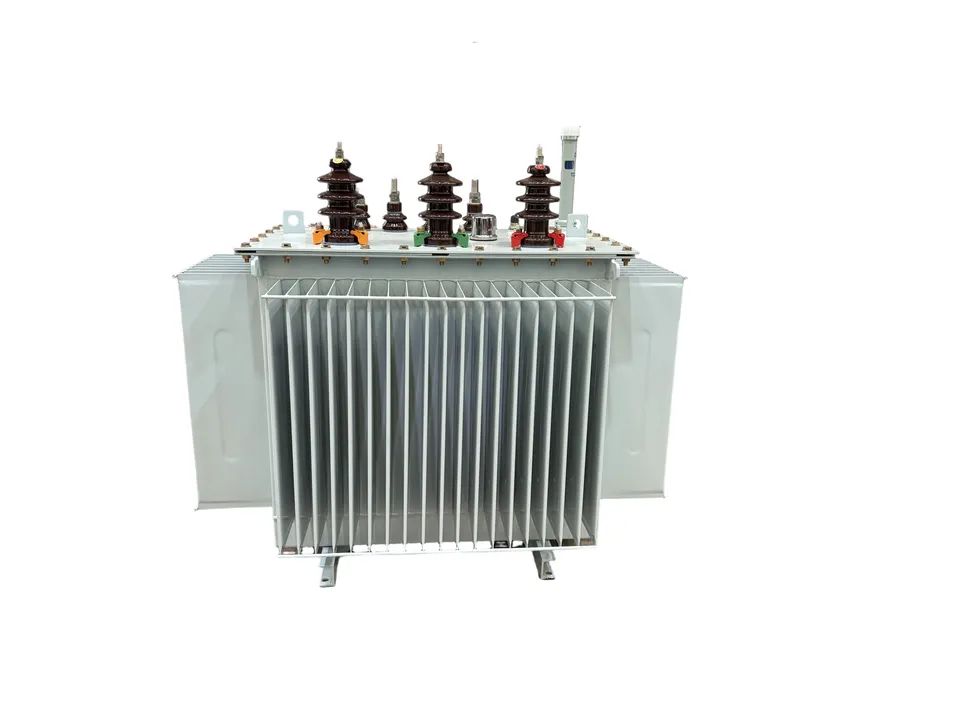

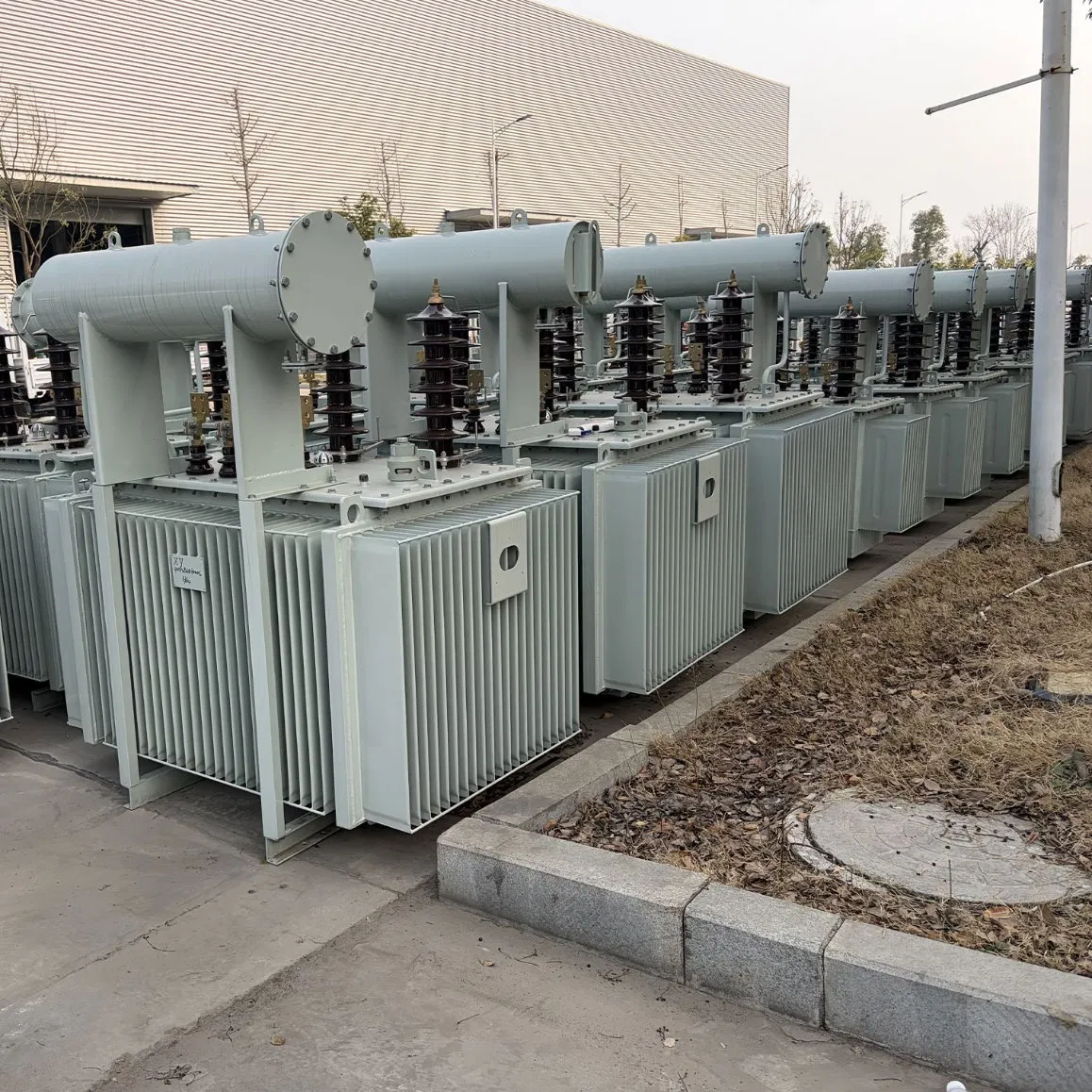

O transformador imerso em óleo
O transformador imerso em óleo é amplamente utilizado na distribuição de energia, na alimentação industrial e civil. Adota chapa de aço de silicone orientada de alta qualidade e estrutura de enrolamento otimizada, com baixa perda de carga sem carga, baixo ruído e menor consumo de energia. O design razoável de circulação de óleo garante uma excelente dissipação de calor e um aumento estável da temperatura. O depósito ondulado integral possui uma elevada resistência mecânica e um bom desempenho de vedação para evitar fugas de óleo.
Especificação
Características
- Quantidade de descarga local: A quantidade de descarga aparente é inferior a 80 pC abaixo de 1.5 vezes a tensão nominal;
- Ruído: Os produtos de 63 MVA e inferior são inferiores a 58 dB(AN);
- Perda de potência: A perda de carga não é 30% inferior à da norma IEC;
- Fiabilidade: Todos os produtos em serviço não apresentam danos ou fugas de óleo;
Aplicação
Sistema de energia elétrica de 60 ~ 220 kV de fábrica, subestação, empresa de mineração, etc.
Tecnologias & Design
Design: O software desenvolvido relativo é adotado em cálculos eletromagnéticos, análise de resistência, distribuição magnética de vazamentos, sua força eletrodinâmica e isolamento elétrico.
Especificações técnicas
(Configurações personalizadas disponíveis mediante solicitação.)
| Capacidade Nominal (kVA) | Alta Tensão (kV) | Gama de Toques (HV) (%) | Baixa Tensão (kV) | Símbolo de Grupo de Vetor | Perda Sem Carga (W) | Perda de Carga (W) | Corrente Sem Carga (%) | Impedância de Curto-Circuito (%) |
|---|---|---|---|---|---|---|---|---|
| 30 | 11/10.5/10/6.3/6 | ± 5/ ± 2 × 2.5% | 0.4/0.69 | Yyn0/Dyn11 | 100 | 630/600 | 2.3 | 4 |
| 50 | 130 | 910/870 | 2.0 | 4 | ||||
| 63 | 150 | 1090/1040 | 1.9 | 4 | ||||
| 80 | 180 | 1310/1250 | 1.9 | 4 | ||||
| 100 | 200 | 1580/1500 | 1.8 | 4 | ||||
| 125 | 240 | 1890/1800 | 1.7 | 4 | ||||
| 160 | 280 | 2310/2200 | 1.6 | 4 | ||||
| 200 | 340 | 2730/2600 | 1.5 | 4 | ||||
| 250 | 400 | 3200/3050 | 1.4 | 4 | ||||
| 315 | 480 | 3830/3650 | 1.4 | 4 | ||||
| 400 | 570 | 4520/4300 | 1.3 | 4 | ||||
| 500 | 680 | 5410/5150 | 1.2 | 4 | ||||
| 630 | 810 | 6200 | 1.1 | 4.5 | ||||
| 800 | 960 | 7500 | 1.0 | 4.5 | ||||
| 1000 | 1150 | 10300 | 1.0 | 4.5 | ||||
| 1250 | 1360 | 12000 | 0.9 | 4.5 | ||||
| 1600 | 1640 | 14500 | 0.8 | 4.5 | ||||
| 2000 | 1960 | 19800 | 0.8 | 5 | ||||
| 2500 | 2310 | 23000 | 0.7 | 5 |
Fabrico

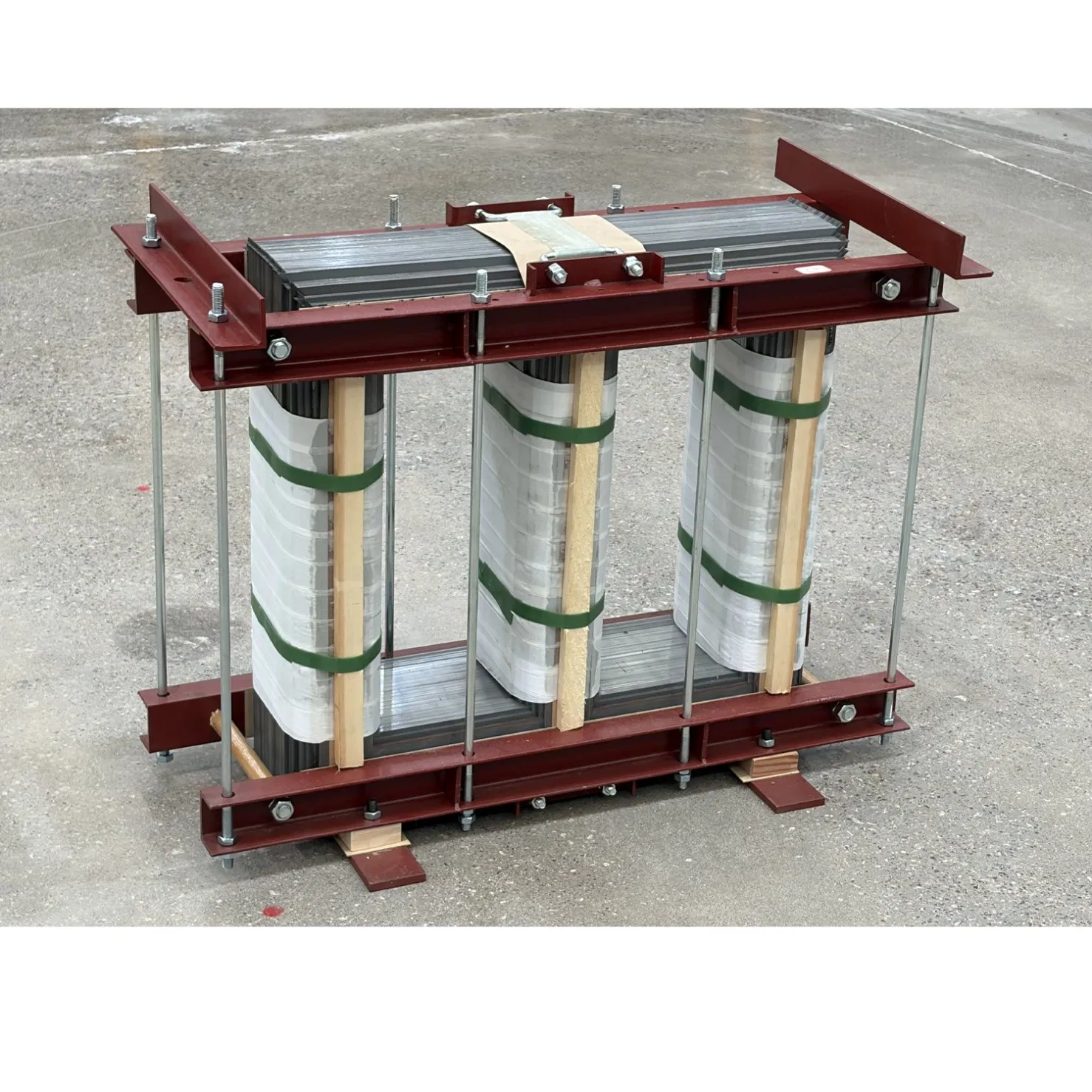

Núcleo:
- Adoptar chapas de aço de silício laminadas a frio, orientadas para grãos de alta permeabilidade, cortadas por uma linha de cisalhamento automática alemã avançada com rebarbas até 0,02 mm.
- Aplique junta sobreposta não superior do garfo e estrutura de esquadria completa de 45 °. As folhas laminadas são integralmente coladas com resina epoxídica para elevada rigidez e precisão vertical, melhorando o desempenho sem carga e reduzindo o ruído.
- Reforçados com placas de reforço, ligação de banda de fibra, parafusos de contrapressão e estrutura de fixação de três pontos. A unidade interna pode resistir à vibração de transporte sem deslocamento.
Enrolamento:
- A bobina de alta tensão (HV) adota uma estrutura contínua intercalada para obter uma distribuição uniforme da tensão de impulso. Todas as placas e suportes são chanfrados para garantir um desempenho de isolamento estável e fiável.
- UMA estrutura de guia de óleo zigzag é arranjada dentro dos enrolamentos para um arrefecimento abrangente, que reduz o aumento da temperatura e os pontos quentes e prolonga a vida útil do isolamento.
- O enrolamento apresenta um design radial de folga zero. Todos os componentes entre o núcleo, a manga de papel de baixa tensão e cada enrolamento estão totalmente secos e montados de perto, garantindo uma excelente compactdade e concentricidade geral.

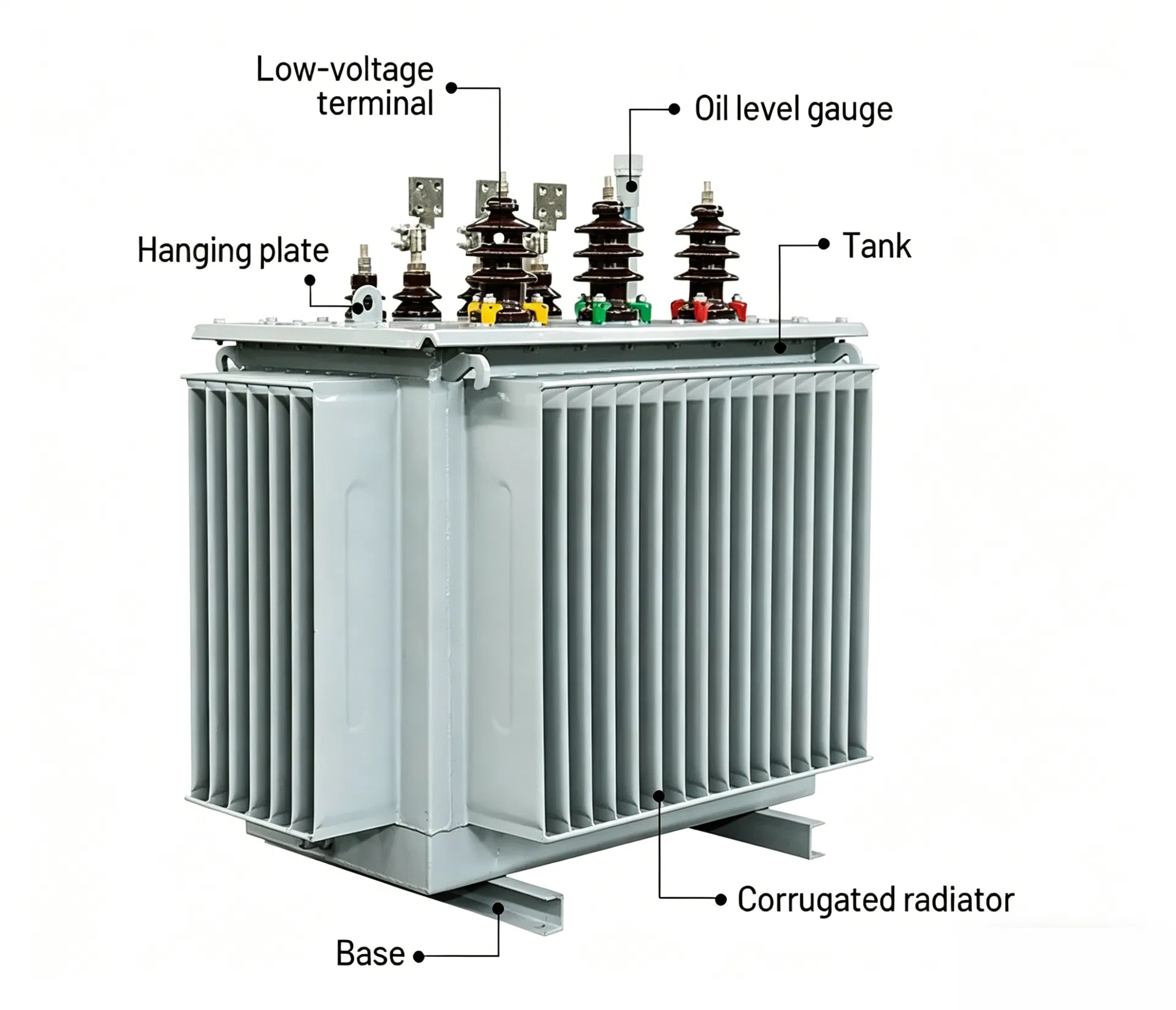

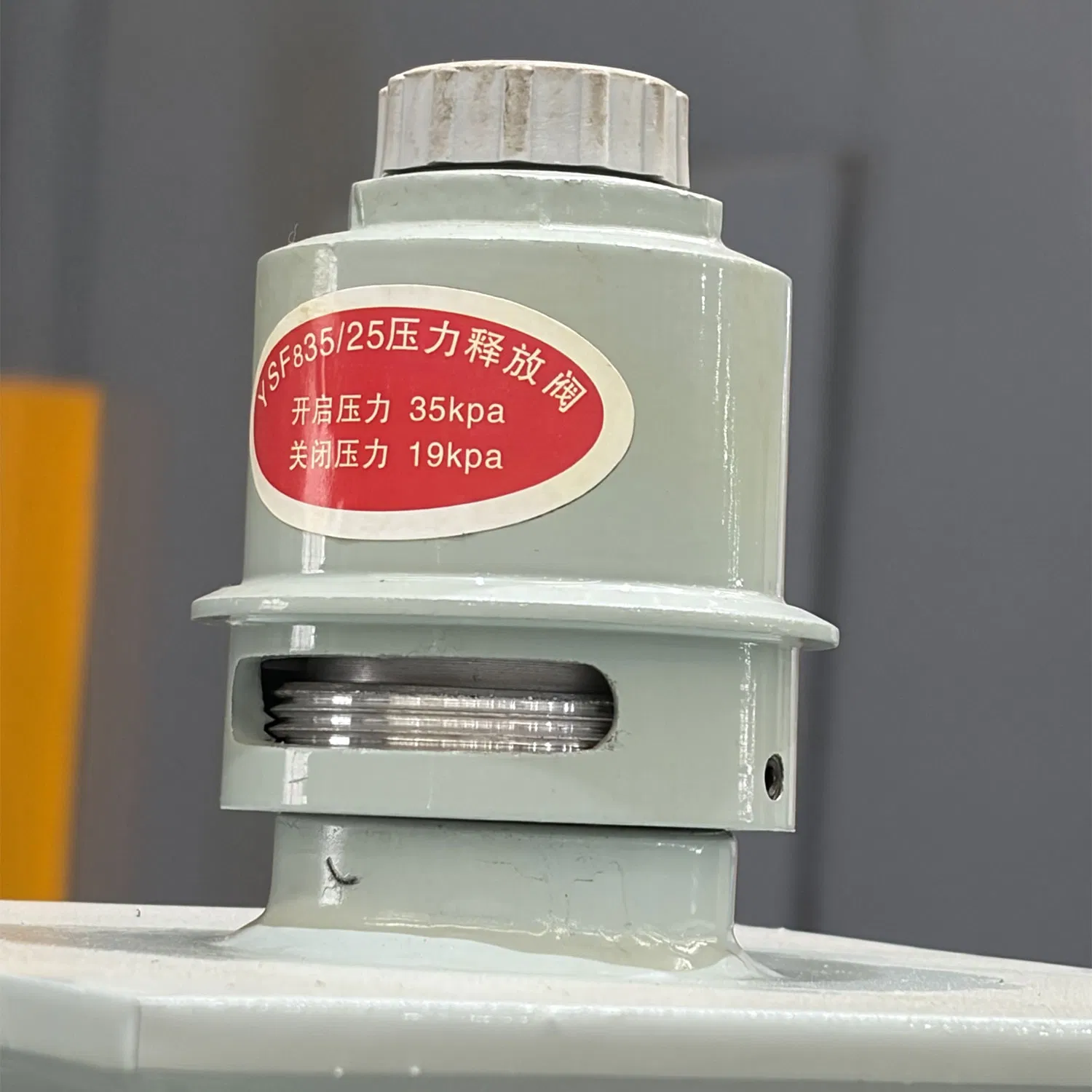

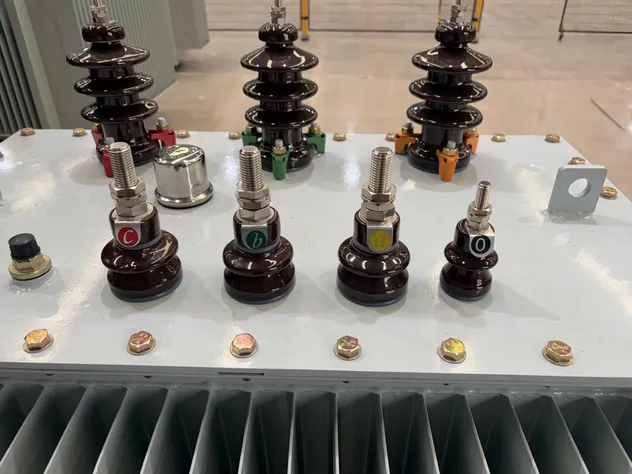

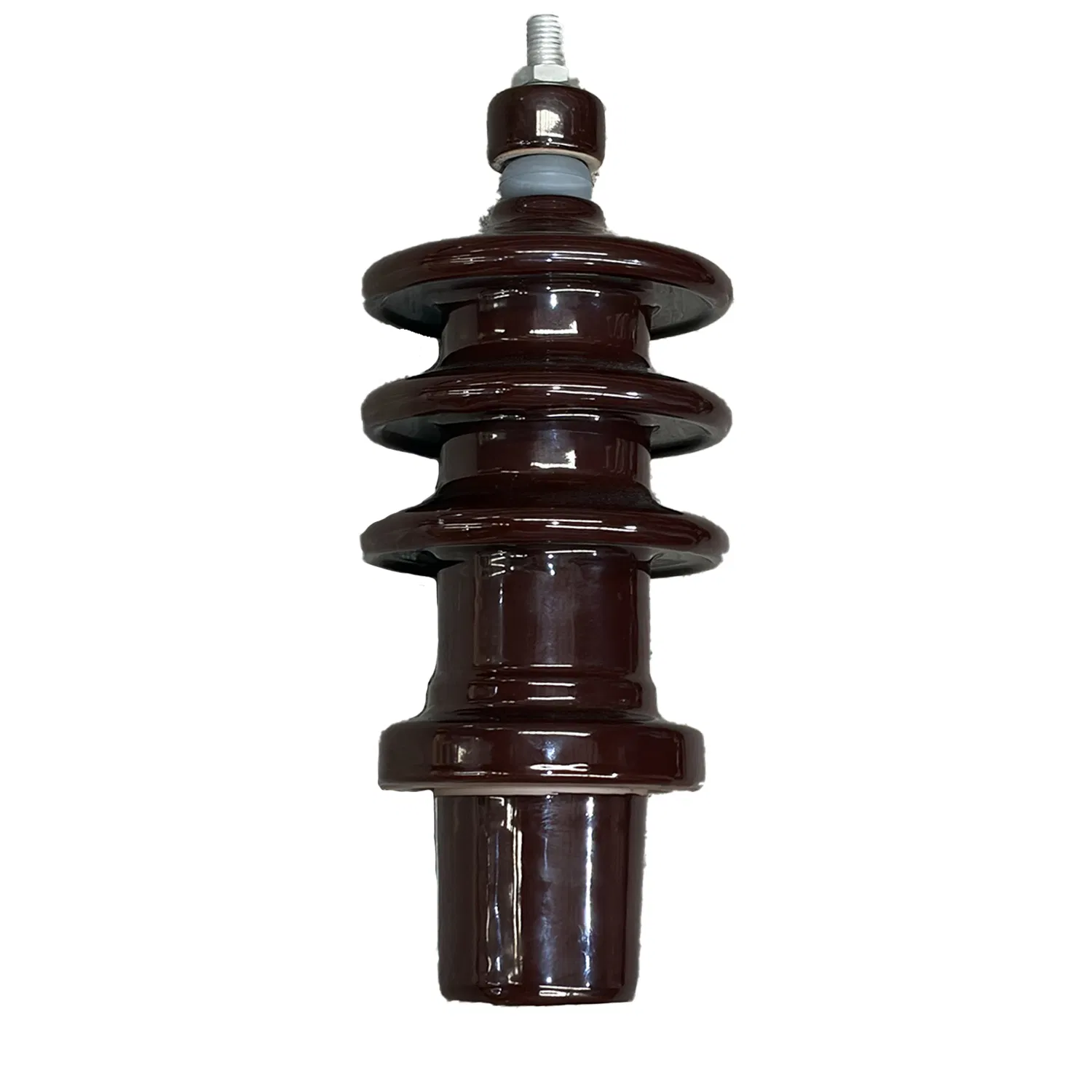

Depósito de óleo e acessórios:
- A parede do tanque é integralmente dobrada em uma estrutura ondulada sem emenda com placas de aço largas, cortando as costuras de solda e atualizando a resistência mecânica. O depósito ondulado também otimiza a dissipação de calor e a redução de ruído.
- Todas as superfícies de vedação são maquinadas com precisão e equipadas com materiais de vedação de alta qualidade.
- As ranhuras duplas de vedação foram concebidas na extremidade do depósito. A camada de vedação exterior proporciona uma protecção atmosférica e UV para proteger os vedantes interiores, prolongando eficazmente a vida útil da vedação e melhorando a fiabilidade operacional.
Serviço pós-venda
- Garantia padrão: 12 meses ou 2,000 horas de funcionamento (o que ocorrer primeiro).
- Suporte Global: Assistência técnica 24/7 e fornecimento de peças sobressalentes.
- Formação: Formação no local ou em funcionamento/manutenção remota.
Perguntas Frequentes (FAQ)
O que são as perdas com carga e as perdas sem carga do transformador?
A perda sem carga refere-se à perda do núcleo sob tensão nominal; a perda de carga significa a perda de cobre do enrolamento sob corrente nominal. Os nossos produtos adotam chapas de aço de silício orientadas de alta qualidade para manter um nível reduzido de perdas e proporcionar maior poupança de energia.
O que é a impedância de curto-circuito?
É um parâmetro-chave para avaliar a capacidade de suportar curto-circuitos, sendo normalmente de 4% / 4.5% / 5% para os transformadores de distribuição.
O que é o grupo de vetores?
Os tipos padrão são Dyn11 e Yyn0. O grupo Dyn11 possui melhor resistência harmónica e superior desempenho em situações de curto-circuito.
A parede do depósito é do tipo ondulado?
Sim, o depósito ondulado é integral e dobrado com soldadura sem costuras, proporcionando uma excelente dissipação de calor e redução de ruído.
Como é o desempenho de isolamento e vedação?
Utilizamos materiais isolantes de alta resistência térmica, ranhuras de vedação duplas e vedante exterior resistente aos raios UV, assegurando a ausência de fugas de óleo durante o funcionamento a longo prazo.
O transformador pode operar continuamente em plena carga?
Sim, a operação contínua a longo prazo sob carga total é totalmente suportada. Além disso, é permitida uma sobrecarga temporária dentro dos limites seguros e períodos definidos por norma.
