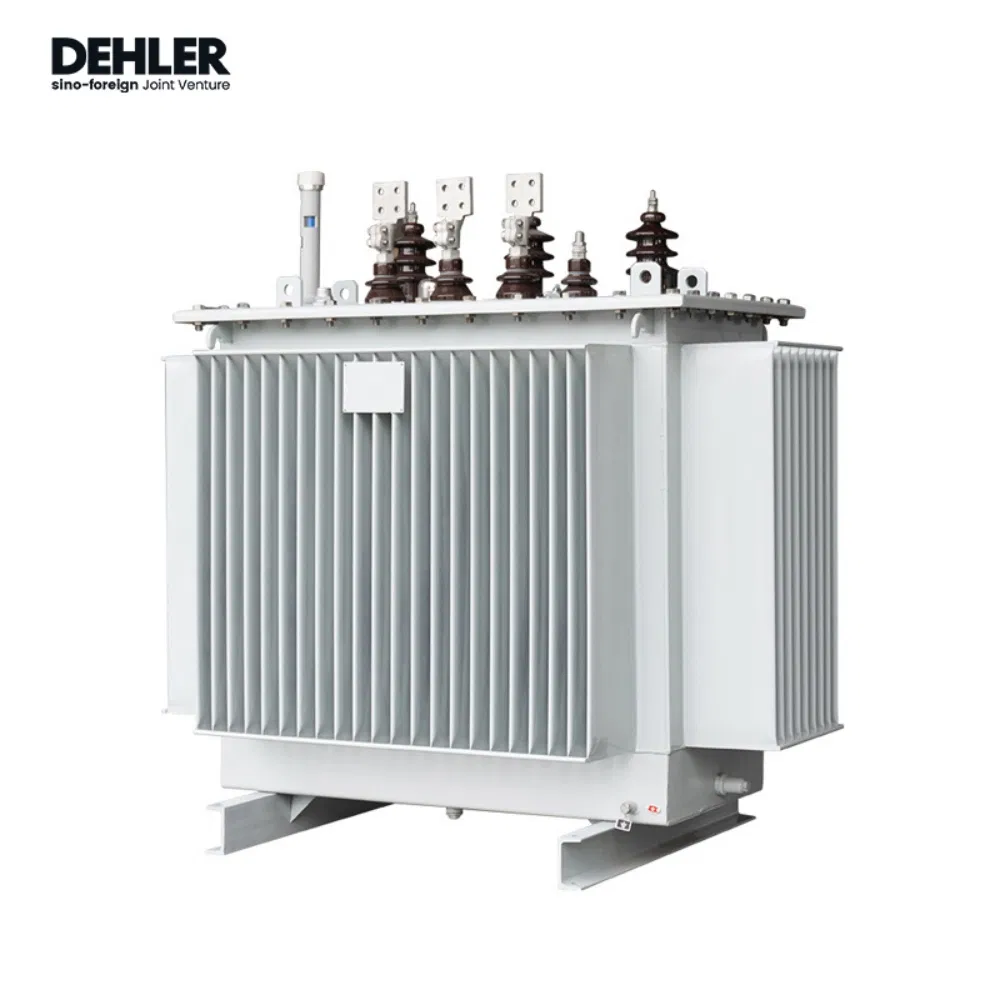

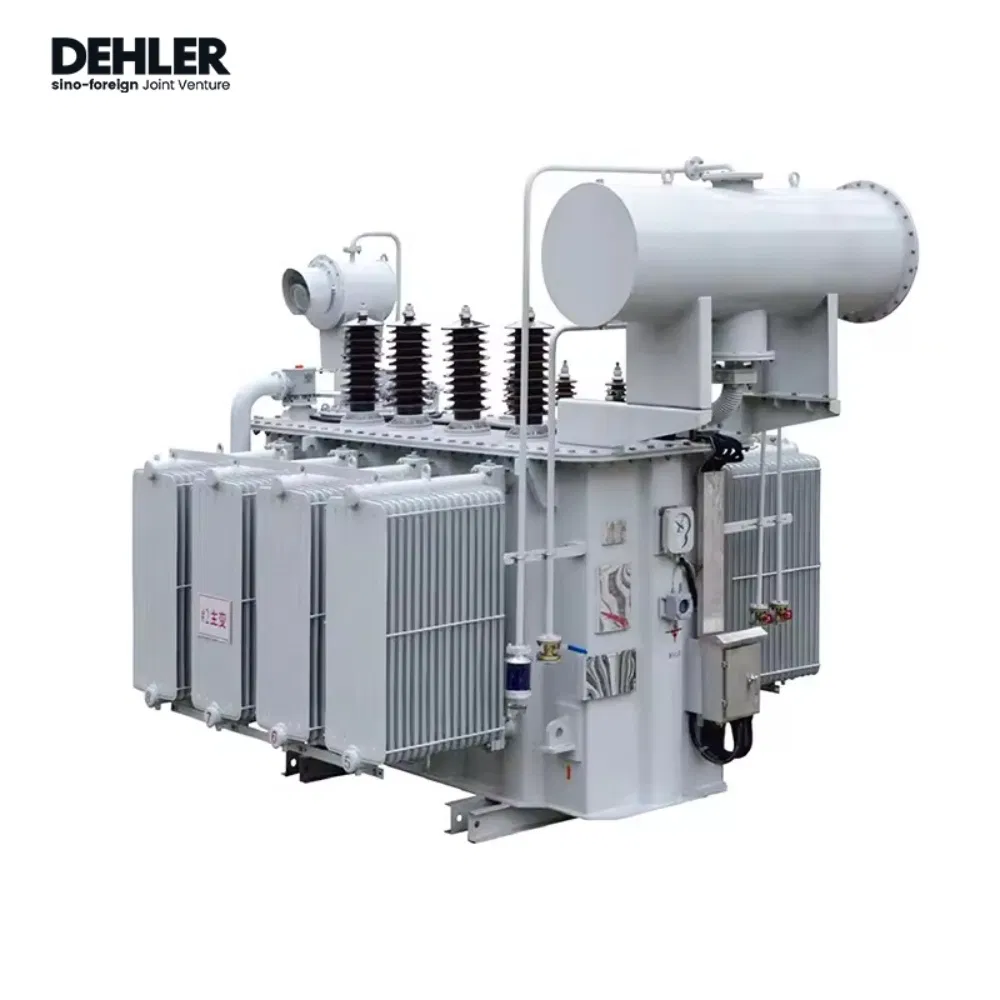

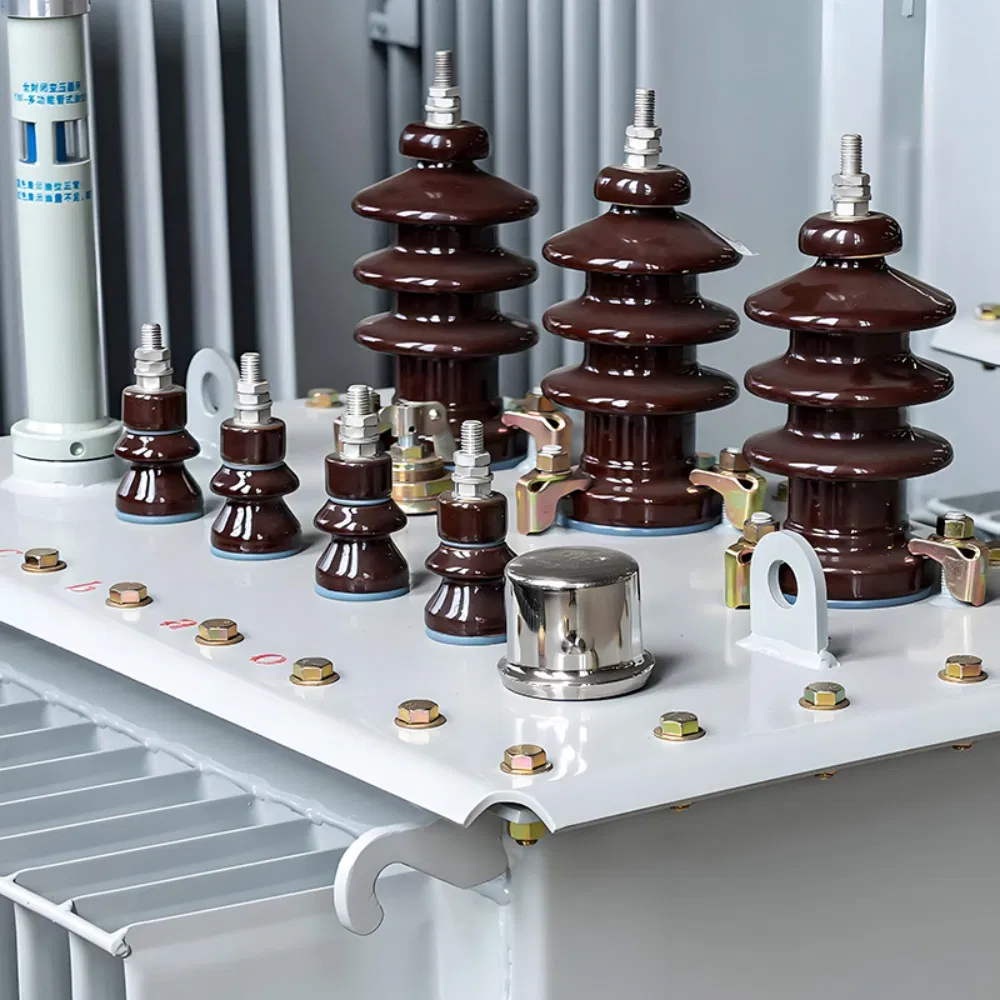

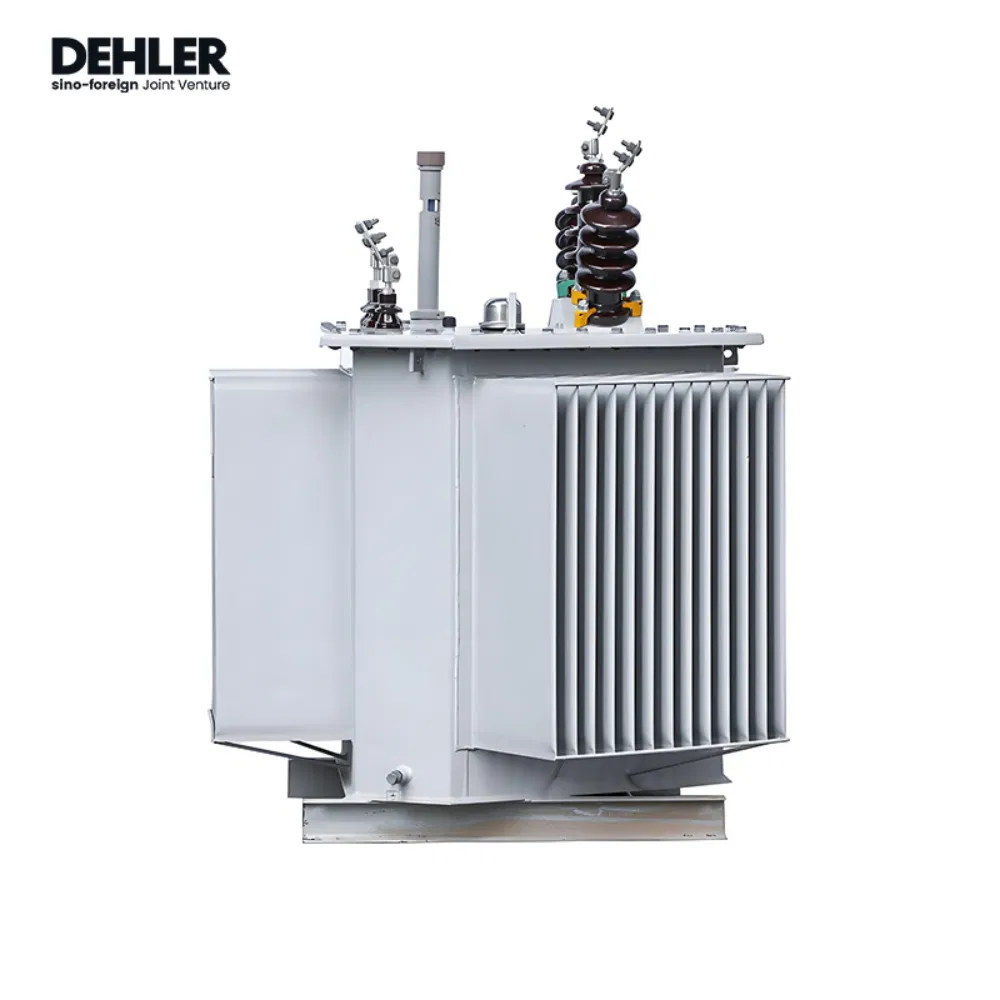

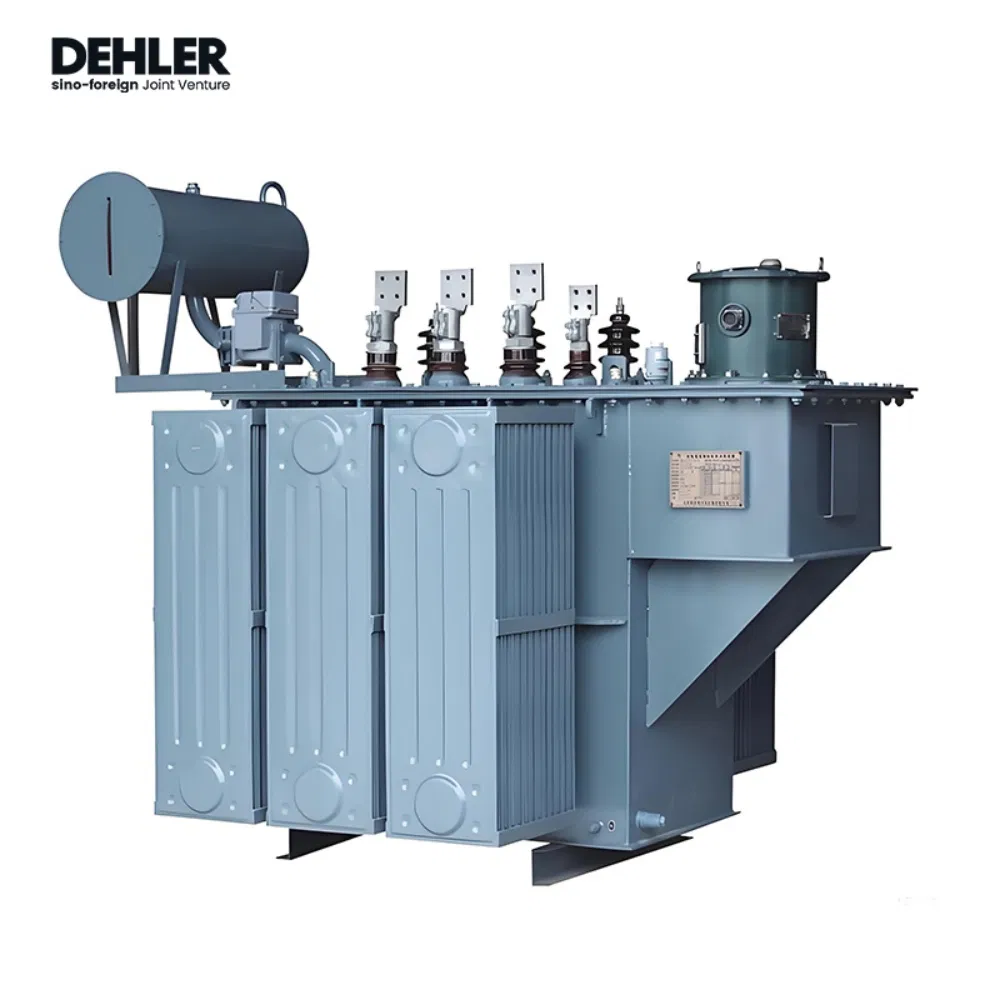

11kv 33kv Transformador de Distribuição de Energia Elétrica Imerso em Óleo de Alta Tensão para Subestação Solar Fotovoltaica
Descrição do produto
Informação Básica
N ° de Modelo.S11/S13
TestemunhoTransformer Tipo Núcleo
Método de arrefecimentoTransformador Tipo Imersos em Óleo
Tipo de enrolamentoTransformador de Dois Enrolamentos
CertificaçãoISO9001-2000, ISO9001
UsoTransformador de potência, Transformador de distribuição
Características de frequênciaFrequência Alta
Forma do NúcleoAnel
estrutura da bobinabobinas de cobre e alumínio
número da bobina6
digitetipo de óleo
corcinzento ou personalizado
tensão de entrada6 kv, 10 kv, 35 kv
tensão de saída380V
sistema de distribuição de energiatransformador de potência de aplicação
Pacote de Transportecaixa de madeira
Código HS8504210000
Capacidade de Produção5.000 peças/ano
Descrição de Produto
Os nossos transformadores em banho de óleo foram concebidos para uma distribuição de energia fiável, eficiente e duradoura em aplicações de energia elétrica, industrial e renovável.
- Eficiência energética elevada: Perdas de carga e sem carga ultra-reduzidas (melhores do que as normas IEC/DOE), reduzindo significativamente os custos operacionais.
- Capacidade de sobrecarga superior: A excelente circulação e arrefecimento do óleo (ONAN/ONAF) permitem uma sobrecarga de emergência segura até 150% – ideal para condições adversas ou flutuantes.
- Longa vida útil: O aço de silício orientado para grãos de alta qualidade, os enrolamentos de cobre isentos de oxigênio e o óleo de transformador premium garantem mais de 25 anos de operação sem problemas.
- Baixo ruído e baixa manutenção: O design otimizado do núcleo minimiza o ruído magnético ( < 55 dB); a estrutura do tanque vedado reduz o vazamento de óleo e a frequência de manutenção.
- Robusto e adaptável: Depósito resistente com revestimento anticorrosão (IP65 opcional). Funciona em ambientes tropicais, costeiros, de altitude elevada ou de temperatura extrema.
- Personalização completa: Tensões (6–35 kV), capacidades (10 kVA–10 MVA), trocadores de torneira (sem carga ou sob carga), buchas e acessórios de proteção adaptados à sua grade local ou às especificações do projeto.
- Certificado e testado: 100% testado de acordo com IEC 60076/IEEE C57.12. Disponível com certificados CE, CB, SABS e SONCAP. Certificação ISO 9001 de fábrica.
Resultados: Desempenho fiável, menores contas de energia, menos tempo de inactividade – suportado por mais de 15 anos de experiência na exportação.
1. Eficiência ultra-elevada e vida útil longa
- Perdas de carga e sem carga ultrabaixas obtidas com aço de silicone orientado para grãos de elevada permeabilidade e enrolamentos de cobre isentos de oxigénio.
- Excede as normas IEC 60076 e DOE – menor custo total de propriedade (TCO), normalmente recuperando investimento dentro de 3 a 5 anos através de poupança de electricidade.
- Os materiais de alta qualidade e o design de depósito vedado evitam a oxidação e a entrada de humidade do óleo, mantendo a resistência dielétrica durante décadas.
- Capacidade de sobrecarga de emergência de 150% com arrefecimento ONAN, mais limite de aumento de temperatura de enrolamento de 65 K – garantindo que o envelhecimento do isolamento permanece muito abaixo das normas da indústria.
2. Personalização completa
Escolha tensões (6–35 kV), capacidades (30 kVA–3150 kVA), trocadores de torneiras (sem carga ou com carga), casquilhos e acessórios de protecção, todos adaptados às suas especificações locais ou requisitos de projecto.
Especificação
| Capacidade nominal (KVA) | Combinação de tensão | Grupo de vetor | Sem dissipação de carga (w) | dissipação de carga (L) 75 ° C | Sem carga atual (%) | Impedância tensão (%) | Peso total (kg) | ||
|---|---|---|---|---|---|---|---|---|---|
| HV | LV | A tocar alcance | |||||||
| 30 | 6 / 6.3 / 6.6 / 10 | 0.4 | ± 2 * 2.5 | Dyn11 / Yyn0 / Yzn11 | 100 | 630/600 | 1.5 | 4.0 | 275 |
| 50 | 130 | 910/870 | 1.3 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 625 | |||||
| 160 | 280 | 2310/2200 | 1.0 | 695 | |||||
| 200 | 340 | 2730/2600 | 1.0 | 795 | |||||
| 250 | 400 | 3200/3500 | 0.9 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 4.5 | 1590 | ||||
| 630 | 810 | 6200 | 0.6 | 1850 | |||||
| 800 | 910 | 7500 | 0.6 | 2210 | |||||
| 1000 | 1150 | 10300 | 0.6 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 5.0 | 3520 | ||||
| 2000 | 1940 | 18300 | 0.4 | 4060 | |||||
| 2500 | 2290 | 21200 | 0.4 | 5105 | |||||
APLICAÇÃO E FEEDBACK POSITIVO
Perfil da empresa
Certificações
Embalagem e envio
PERGUNTAS FREQUENTES
1. Você é uma empresa comercial ou um fabricante?
Somos uma empresa orientada para a produção e vendas, que se concentra na produção de equipamentos de energia, integrando design, pesquisa e desenvolvimento, manufatura e serviços técnicos.
2. Quais são seus principais produtos?
Somos especializados na produção de conjuntos completos de comutadores de alta e baixa tensão, subestações tipo caixa, caixas de derivação de cabos, disjuntores de vácuo interiores e exteriores, seccionadores, interruptores de ligação à terra, interruptores de carga e componentes de baixa tensão.
3. O seu produto pode ser personalizado?
Sim, considerando as diferenças de voltagem, frequência e outras especialidades do produto transformador em diferentes países e regiões, nosso produto pode ser personalizado de acordo com suas necessidades.
4. Você oferece garantia para os produtos?
Sim. Oferecemos pelo menos um ano de garantia para todos os nossos produtos.
5. Como posso fazer uma encomenda com você?
Primeiro, deve fornecer-nos especificações técnicas detalhadas ou SLD (diagrama de linha única) ou desenhos relacionados através de nossos canais de atendimento para obter orçamentos e comunicação adicional.
6. Quais certificações seus transformadores possuem?
Nossos transformadores são fabricados de acordo com os rigorosos padrões IEC 60076 e contam com certificações completas como ISO 9001 de fábrica, além de certificados CE, CB, SABS e SONCAP.
