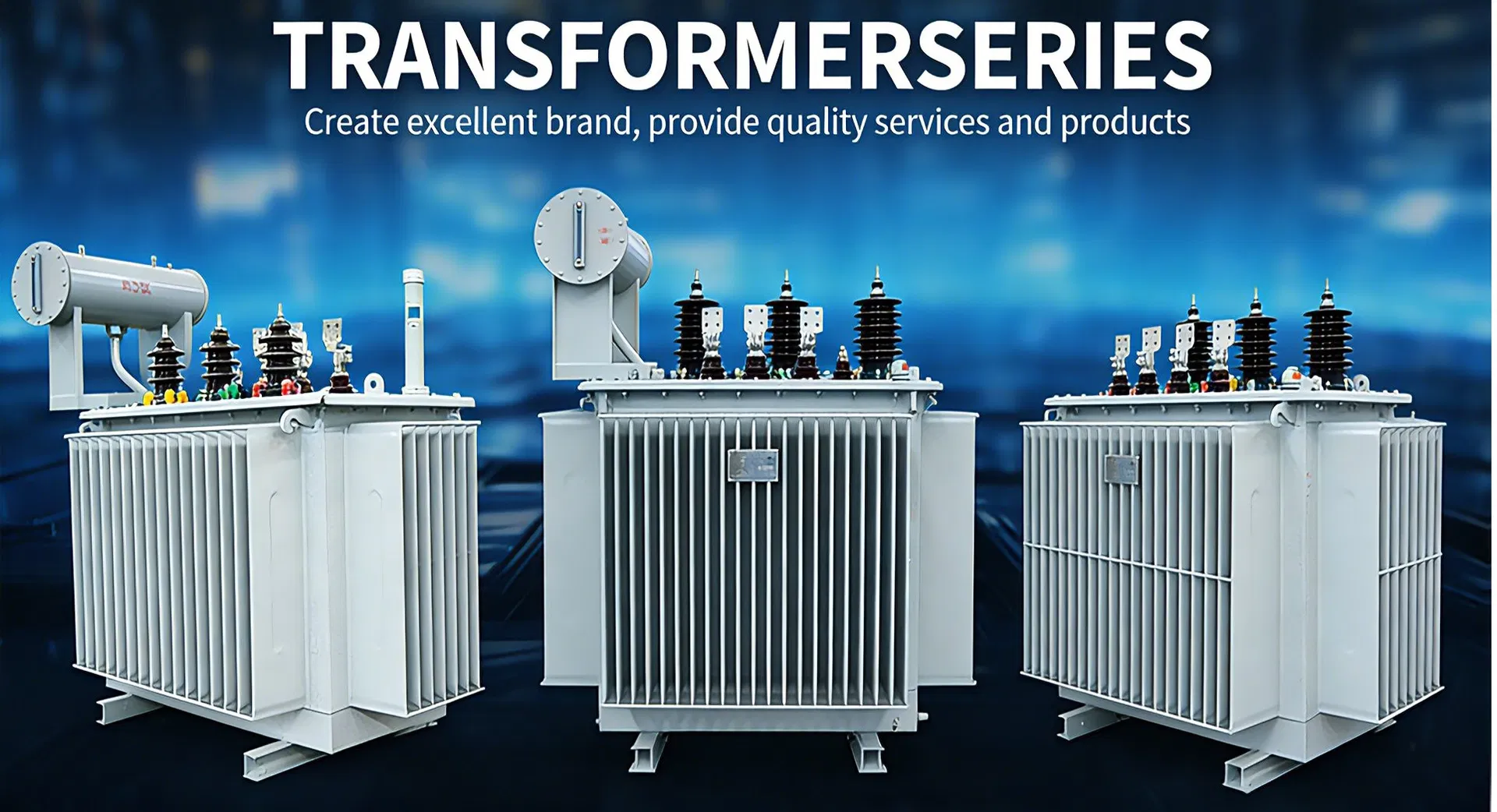

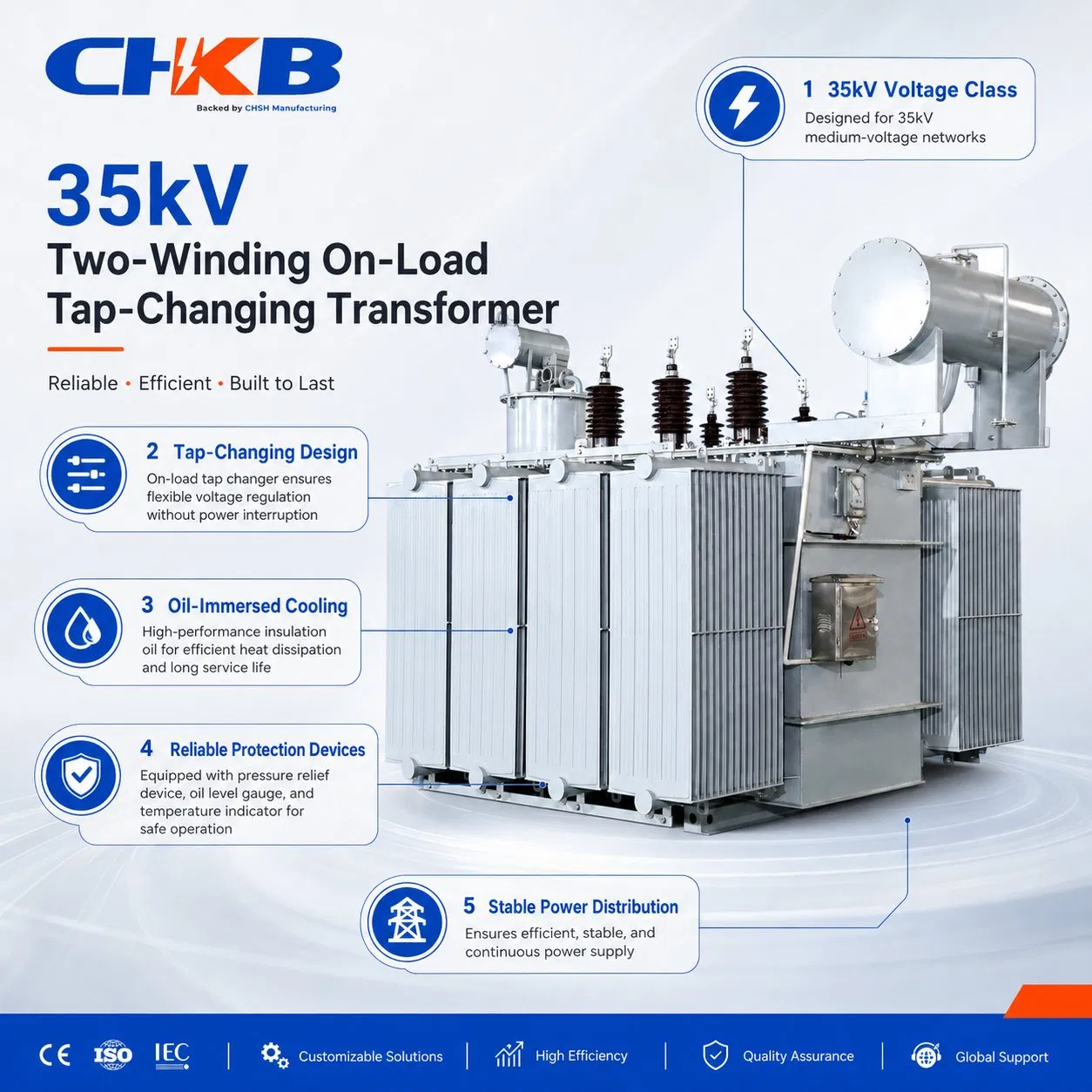

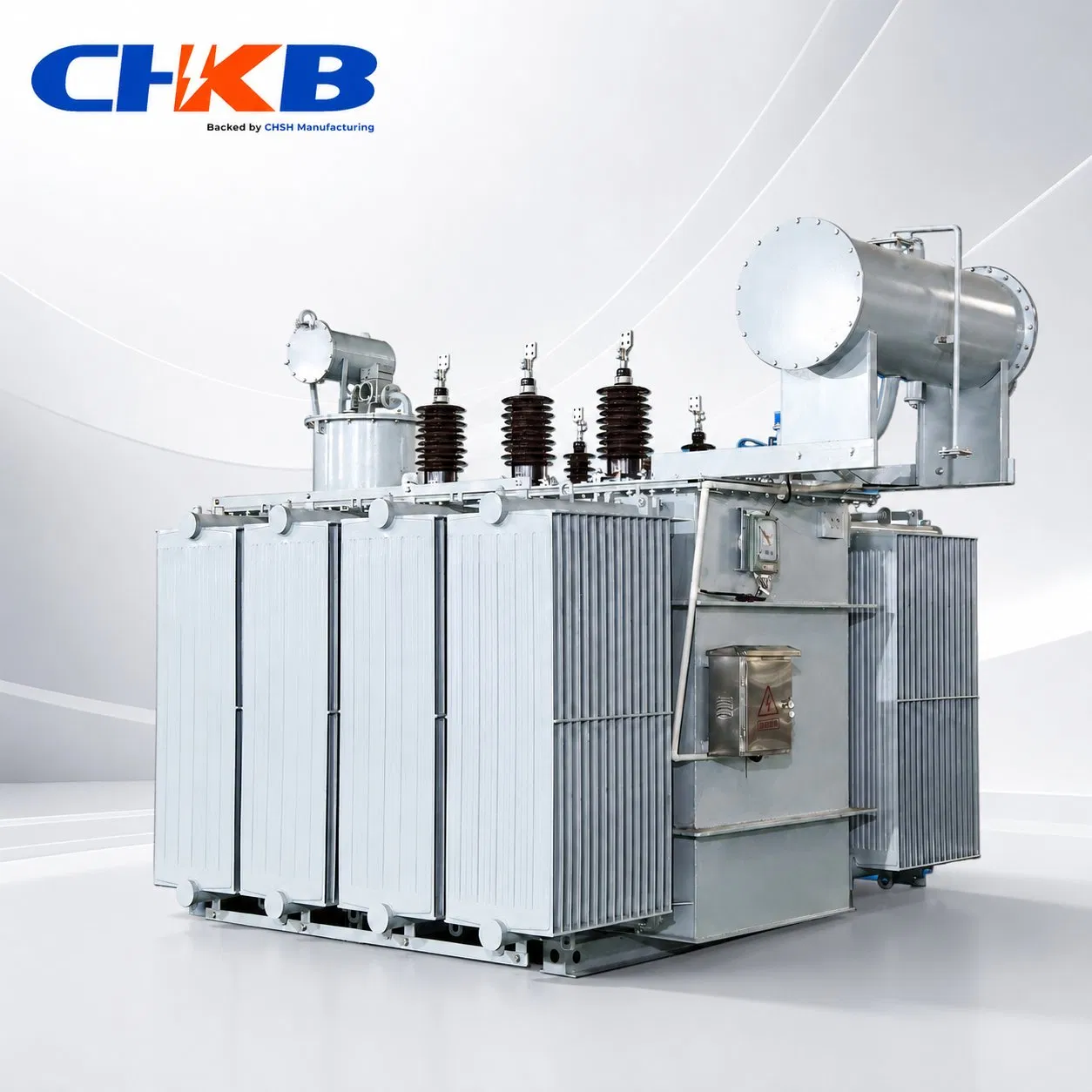

35kv-363kv 3.15kv-66kv 250kVA 400 630 1000 kVA 2000kVA 300mva 10 kVA Transformador de Alta Tensão Imerso em Óleo Grande para Subestação Preço do Transformador de Energia Elétrica
Descrição do produto
Visão Geral
Informação Básica
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO, CE
Uso
Transformador de potência, Transformador de distribuição
Características de frequência
Frequência Baixa
Forma do Núcleo
Anel
Frequência
50 Hz
Padrão
IEC60076
Capacidade Nominal
30 kVA ~ 2500 kVA
Número do Modelo
S11-M
Pacote de Transporte
Exportar caixa de madeira padrão
Especificação
Personalizado
Origem
China
Código HS
8504210000
Descrição de Produto
Os transformadores submersos em óleo são amplamente utilizados em comunidades residenciais, complexos comerciais, empresas industriais e de mineração, centrais elétricas, instalações públicas e projetos de atualização de redes de energia urbanas/rurais. São adequados para sistemas de distribuição e transmissão de 10 kV/20 kV/35 kV com desempenho estável em várias condições de flutuação de carga e ambientes adversos.
Principais produtos: Transformadores imersos em óleo, transformadores do tipo seco, transformadores CT/PT, Subestações pré-fabricadas YBW (estilo europeu/americano), Comutadores de Alta Tensão (HV): KYN28A, KYN61, XGN, HXGN, SHSRM, etc., Comutadores LV: MNS, GCS, GCK, GGD, série XL, Disjuntores a vácuo, interruptores de quebra de carga e soluções completas de distribuição de energia.
Vantagens do Produto

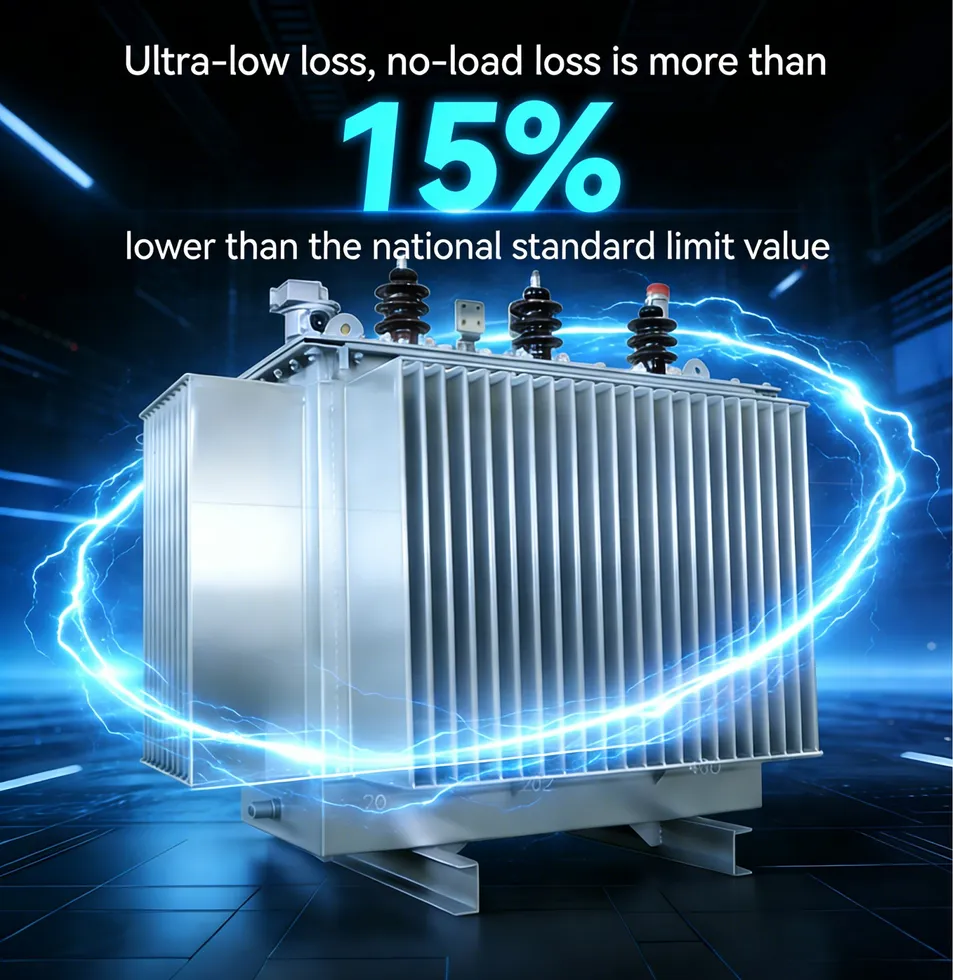

- ⚙️ 1. Núcleo de aço-silício de alta qualidade, baixa perda e baixo ruído Utilizando chapas de aço de silicone de alta qualidade com laminação multicostura de 45°, garantindo um elevado coeficiente de laminação, uma perda de carga reduzida e um ruído operacional mais baixo.

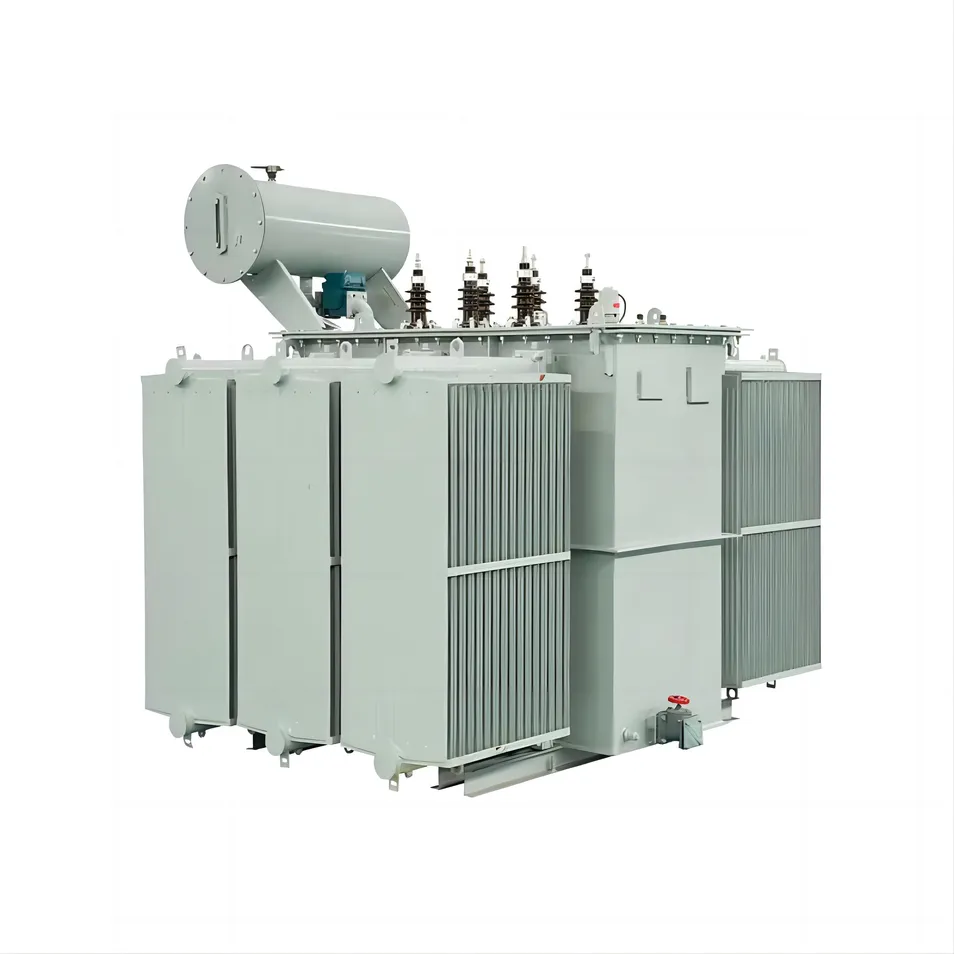

- 🛡️ 2. Tanque ondulado totalmente vedado – manutenção livre e vida útil prolongada O design vedado mantém o óleo do transformador isolado do ar, evitando a oxidação e a entrada de humidade, reduzindo a manutenção e melhorando a vida útil.
- ⚡ 3. Forte capacidade de resistência a curto-circuito A estrutura reforçada e o esquema de impermeabilização garantem uma excelente tolerância a curto-circuitos e uma qualidade consistente do produto.
- 📈 4. Elevado desempenho de sobrecarga para cenários de pico de carga Os modelos de sobrecarga elevada suportam: capacidade nominal de 1.5× para 6 horas, 1.75× durante 3 horas e 2.0× durante 1 hora. Ideal para estações rurais de pico e variações bruscas de carga.
- 🔥 5. Baixa descarga parcial, excelente estabilidade térmica e operação mais segura Garante um baixo nível de PD, alto desempenho térmico, baixo ruído e fortes capacidades de sobrecarga sob condições críticas.
- ✨ 6. Tamanho compacto e aspeto apelativo Dimensões reduzidas e design limpo tornam-no adequado para vários ambientes de instalação, economizando espaço útil.
Certificações

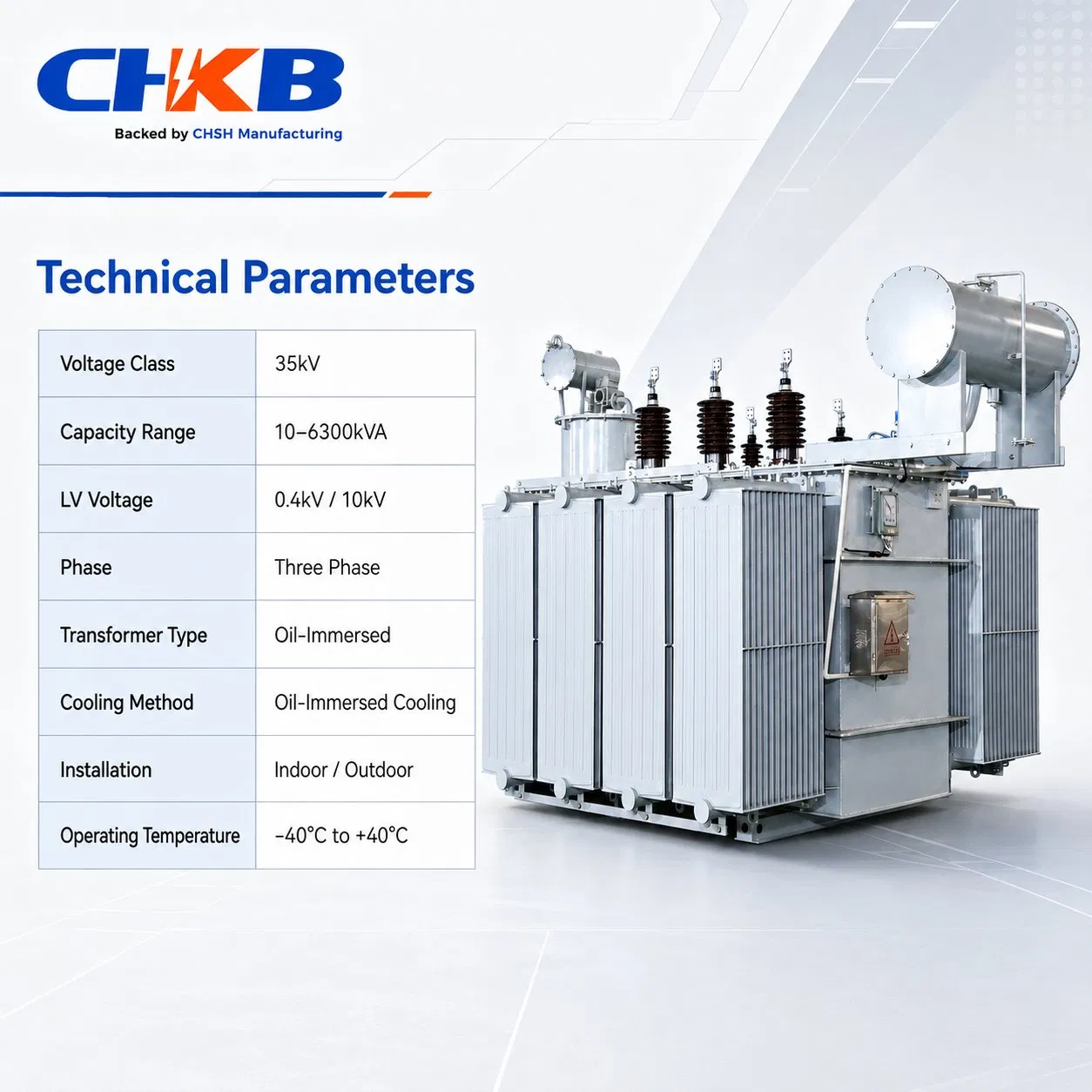

Especificação
| Modelo do produto | Classe de tensão | Intervalo de toque | Grupo de vetor | Gama de capacitância | Nível de isolamento | Perda sem carga (W) | Perda de carga (W) 120 ℃/75 ℃ | Modo de regulação da tensão |
|---|---|---|---|---|---|---|---|---|
| Transformador de corrente de 35 kV imerso em óleo | 35 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | For S11-M, 800 ~ 25000kVA | 35 kV | 984 ~ 2022 / 2.30 ~ 21.30 | 9405 ~ 112860 / 19.24 ~ 121.90 | Regulação sem excitação / sob carga |
| Transformador de distribuição imerso em óleo de 20 kV | 20 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | Para S11-M, 30 ~ 2500 kVA; Para S13-M, 30 ~ 1600 kVA | 20 kV LI25 AC50 | 690/660 ~ 22220 | S11: 100 ~ 2340 S13: 80 ~ 1640 |
Sem regulação da tensão de excitação |
| Transformador de distribuição imerso em óleo de 10 kV | 10 kV, 6 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | Para S11-M, 30 ~ 3150 kVA; Para S13-M, 30 ~ 3150 kVA | 6kV LI60 AC25, 10kV LI75 AC35 | S11: 50 ~ 2060 S13: 80 ~ 1170 |
S11: 350/320 ~ 1940/18500 S13: 630/600 ~ 14500 |
Sem regulação da tensão de excitação |
| 10 kV transformador de distribuição de sobrecarga elevada | 10 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | Para S11-M/S13-M, 50/100/200kVA | 10 kV L175 AC35 | 130 ~ 340 | 910/870 ~ 2730/2600 | Sem regulação da tensão de excitação |
| 10 kV transformador de liga amorfa (sobrecarga elevada) | 10 kV, 6 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | Para S(B) H15-M, 50, 100, 200 kVA | 10 kV L175 AC35 | 43 ~ 120 | 910/870 ~ 2730/2600 | Sem regulação da tensão de excitação |
| Transformador de núcleo Toroidal tridimensional de 10 kV | 10 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | Para S11/S13-M, 30 ~ 1600 kVA | 10 kV LI75 AC35 | S11: 100 ~ 1640 S13: 80 ~ 1170 |
630/600 ~ 14500 | Sem regulação da tensão de excitação |
| Condensador de carga de 10kV imerso em óleo regulado | 10 kV | 2 * 2.5%, 5% | Yyn0, Dyn11 | Para S11/S13-M-Z T, 160 ~ 630 kVA | 10 kV LI75 AC35 | 280 (130) ~ 810 (340) | 259 (1030) ~ 8030 (3060) | Sem regulação da tensão de excitação |
Opções totalmente personalizáveis (OEM/ODM disponíveis)
Os nossos transformadores imersos em óleo podem ser personalizados para cumprir diferentes padrões de rede, condições ambientais e requisitos de projeto.
⚡ 1. Níveis de tensão
6 kV / 10 kV / 11 kV / 20 kV / 33 kV / 35 kV; Opções do lado do VE: 0.4 kV, 0.415 kV, 0.69 kV (se necessário).
🔄 2. Frequência
50 Hz / 60 Hz; Compatível com sistemas elétricos globais.
📊 3. Capacidade nominal
De 30 kVA a 25000 kVA; Adequado para aplicações residenciais, comerciais, industriais e de serviços públicos.

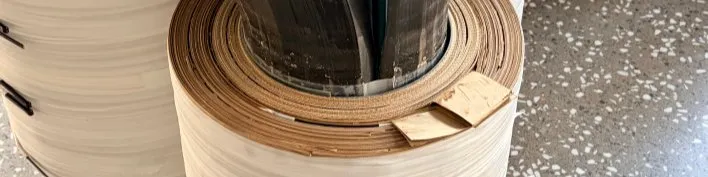

🔗 4. Material de enrolamento
Cobre (padrão): Excelente condutividade, longa vida útil e alta resistência.
Alumínio (opcional): Opção econômica para projetos.
Alumínio (opcional): Opção econômica para projetos.
📉 5. Nível de perda
Disponível de acordo com normas de eficiência: S11, S13, SH15 (liga amorfa). Suporte a valores personalizados de perda sem carga e com carga.
🌡️ 6. Aumento da temperatura
65 K / 75 K / 95 K; Opções de aumento de temperatura mais elevadas disponíveis para ambientes com cargas pesadas.
⚙️ 7. Alcance de toque
± 2 × 2.5%; ± 5%; Ou gama de toque personalizada sob medida mediante pedido específico.
🎨 8. Aparência e estrutura
Tipo e quantidade de radiadores; Ligações tipo cabo ou ficha; Cor do depósito personalizável (cinzento, verde ou outras).

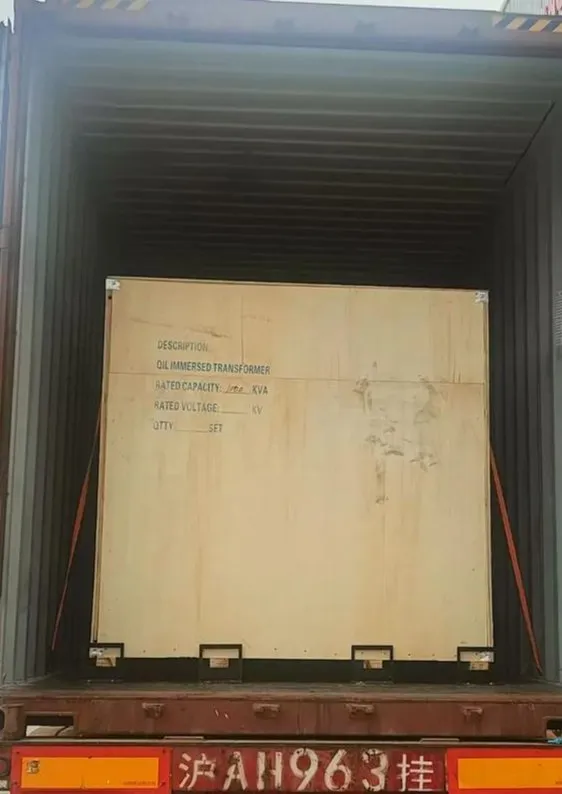

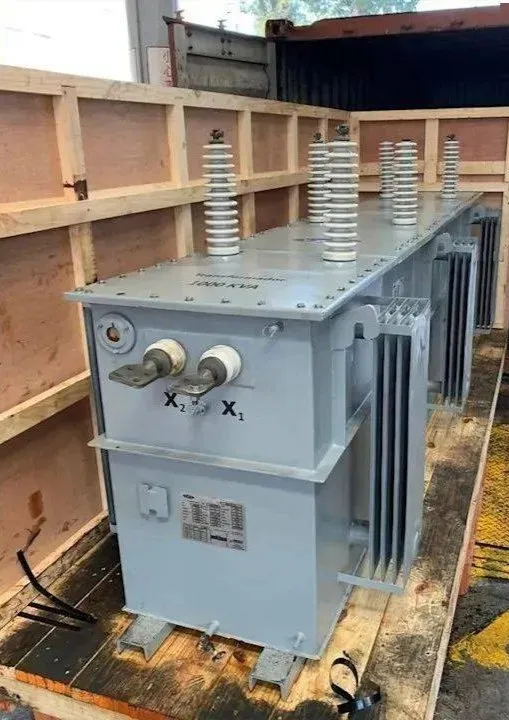

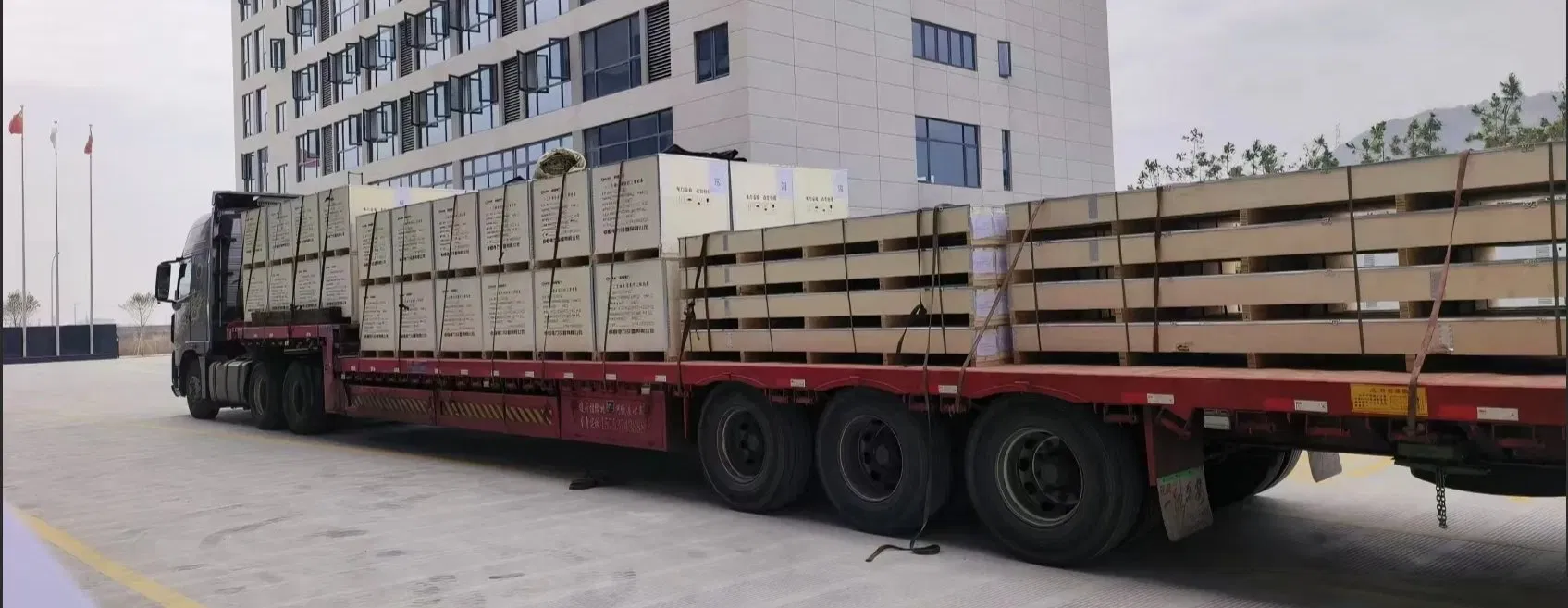

Embalagem e entrega
Perfil da empresa

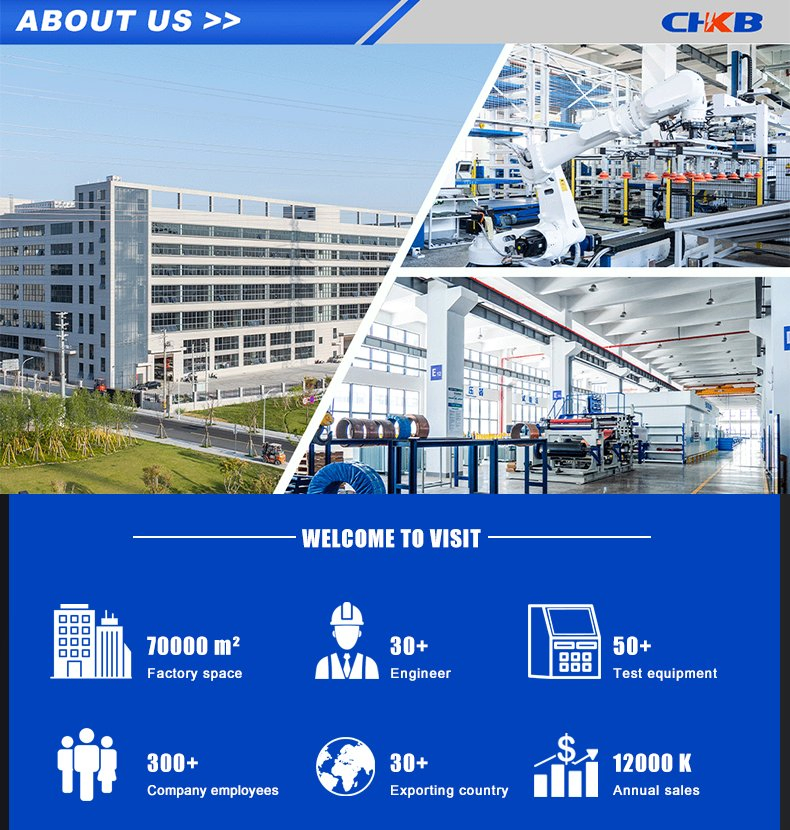

Nossa base de fabrico cobre aproximadamente 70000 m², e as vendas anuais excedem 100 milhões de RMB. Como fabricante profissional que integra P&D, produção, vendas e serviços, focamo-nos em equipamentos elétricos de alta qualidade e estamos comprometidos em fornecer produtos e soluções de transmissão e distribuição de energia de alta confiabilidade em todo o mundo.

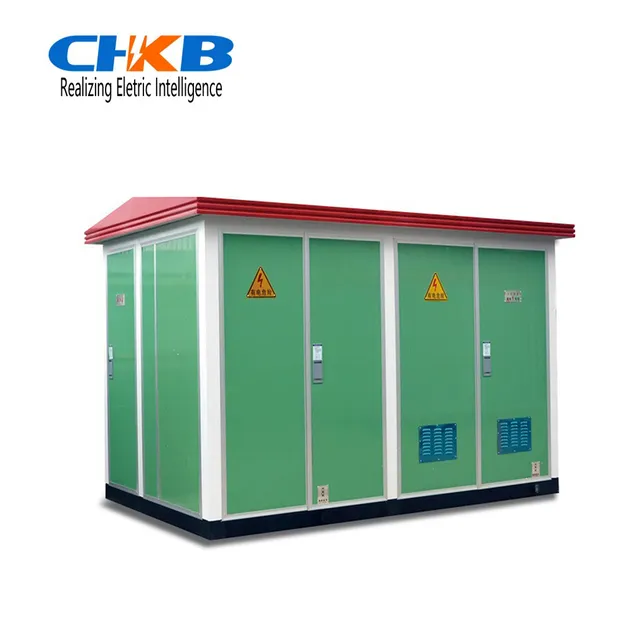

As nossas principais linhas de produtos incluem: Unidades principais de anel (RMU), caixas principais em anel, subestações pré-fabricadas (estilo europeu/estilo americano), transformadores (tipo seco, imersos em óleo, transformadores especiais), caixas de distribuição e comutadores LV, medidores de energia, disjuntores montados em pólos e outros equipamentos de transmissão e distribuição de eletricidade.

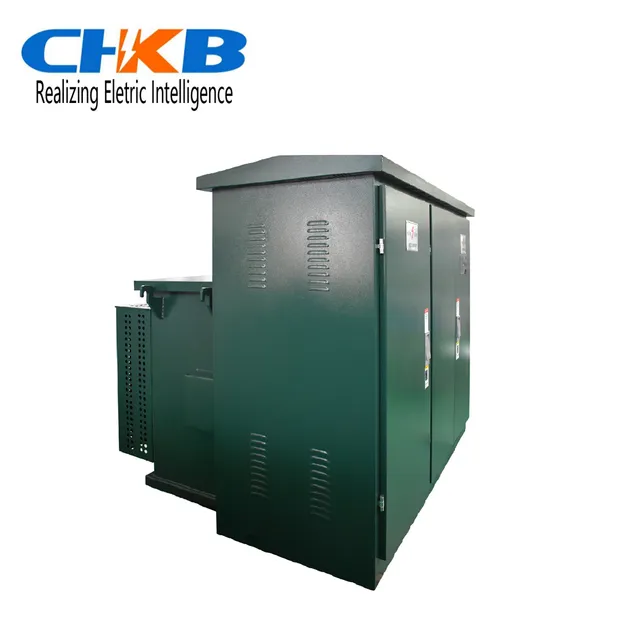

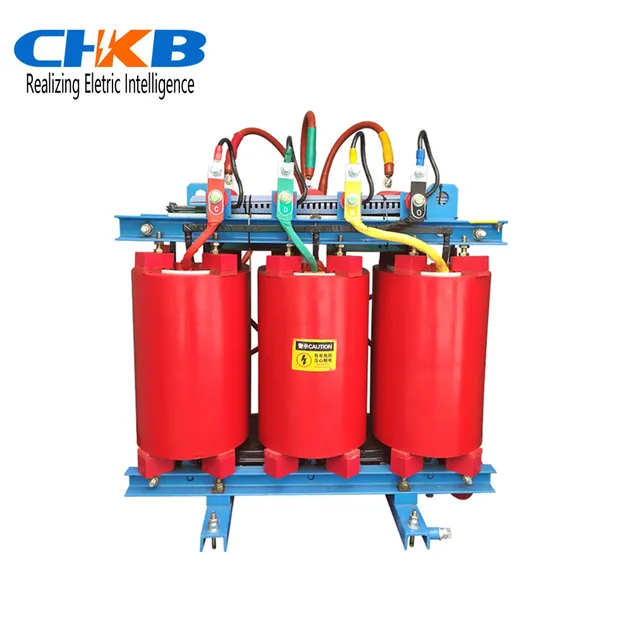

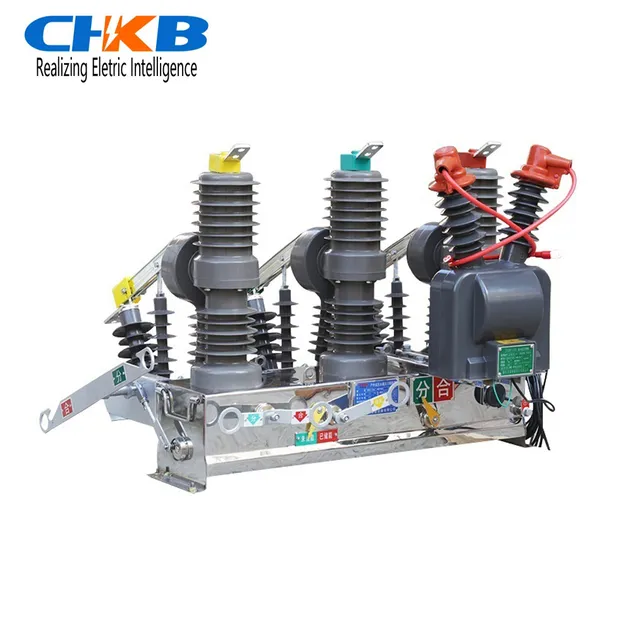

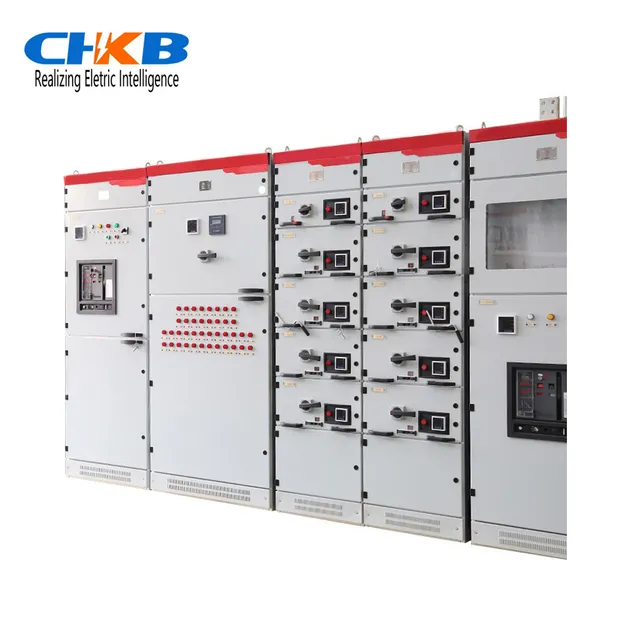

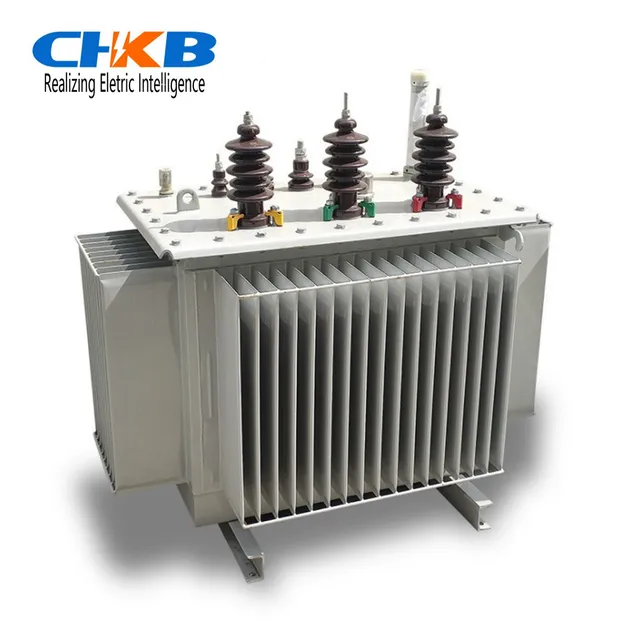

Principais Produtos

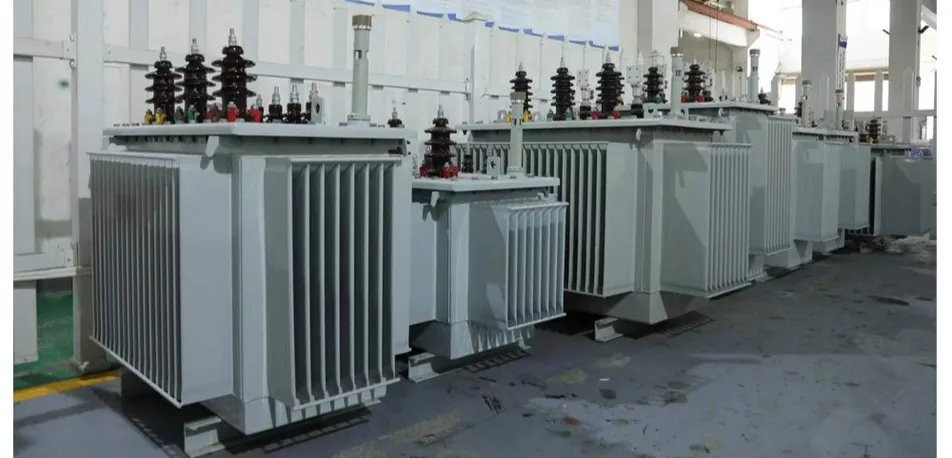

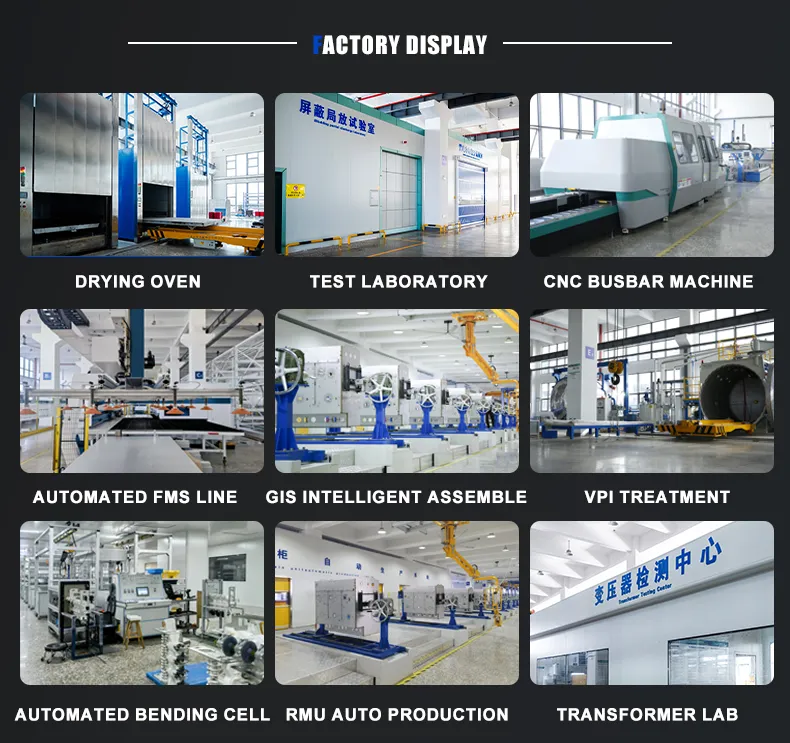

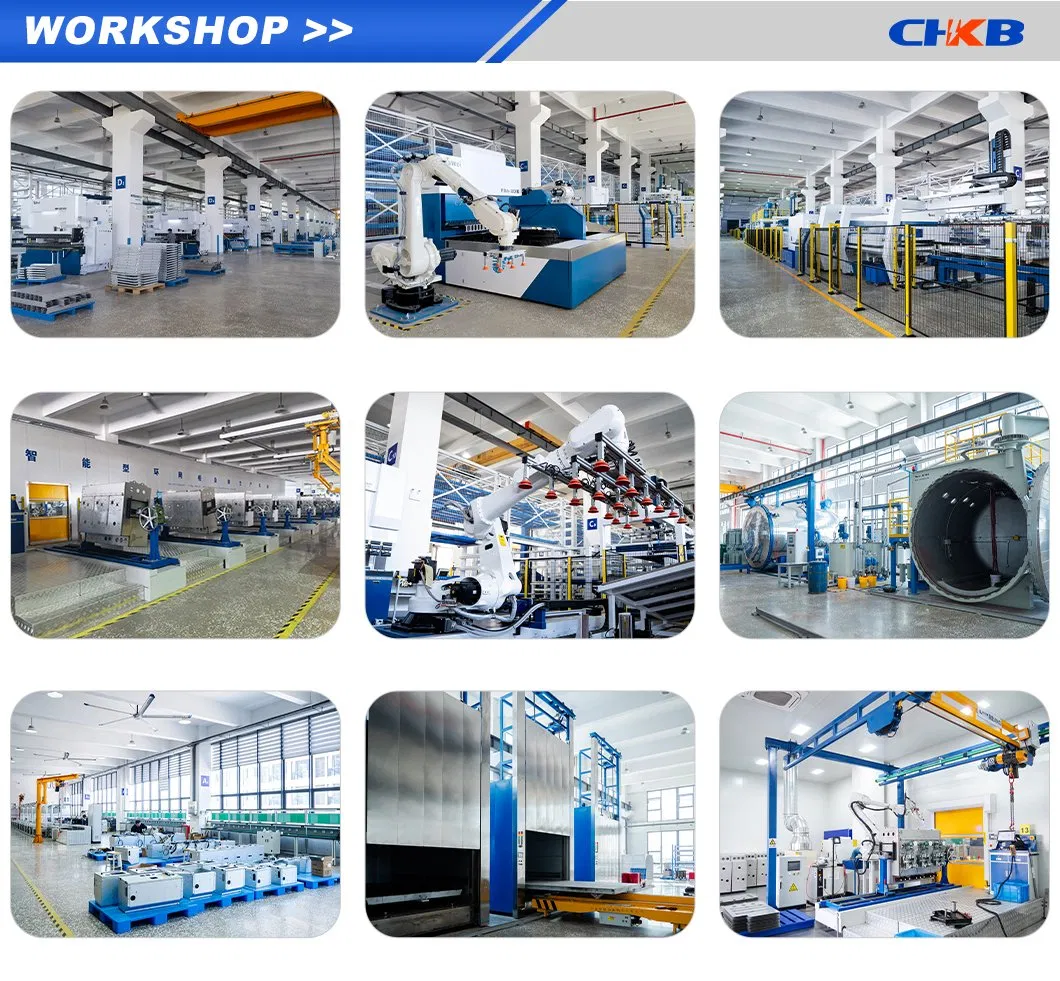

Fábrica e Processo Produtivo
PERGUNTAS FREQUENTES
Qual é o prazo para encomendas?
Os modelos padrão são enviados em 15 a 30 dias; as unidades personalizadas requerem entre 30 a 45 dias para conclusão da produção.
Você fornece serviço pós-venda no exterior?
Sim, disponibilizamos serviço de assistência pós-venda e suporte técnico nas principais regiões através de parceiros locais autorizados.
Posso solicitar um tamanho de tanque de transformador personalizado?
Sim, oferecemos opções e acessórios totalmente sob medida de acordo com as necessidades dimensionais ou estruturais do seu projeto.
Que documentos você fornece para exportação?
Disponibilizamos o pacote completo de exportação regulamentar, incluindo fatura comercial, lista de embalagem (packing list), conhecimentos de embarque, e certificados de conformidade (COC).
Como faço para solicitar um orçamento ou fazer um pedido?
Basta enviar a sua solicitação com as especificações técnicas básicas necessárias para receber um orçamento detalhado e, posteriormente, prosseguir com a Ordem de Compra.
Os transformadores atendem a quais padrões internacionais?
Todos os nossos transformadores são projetados e testados rigorosamente de acordo com as principais normas internacionais, como a IEC60076, além de certificações ISO e CE.
