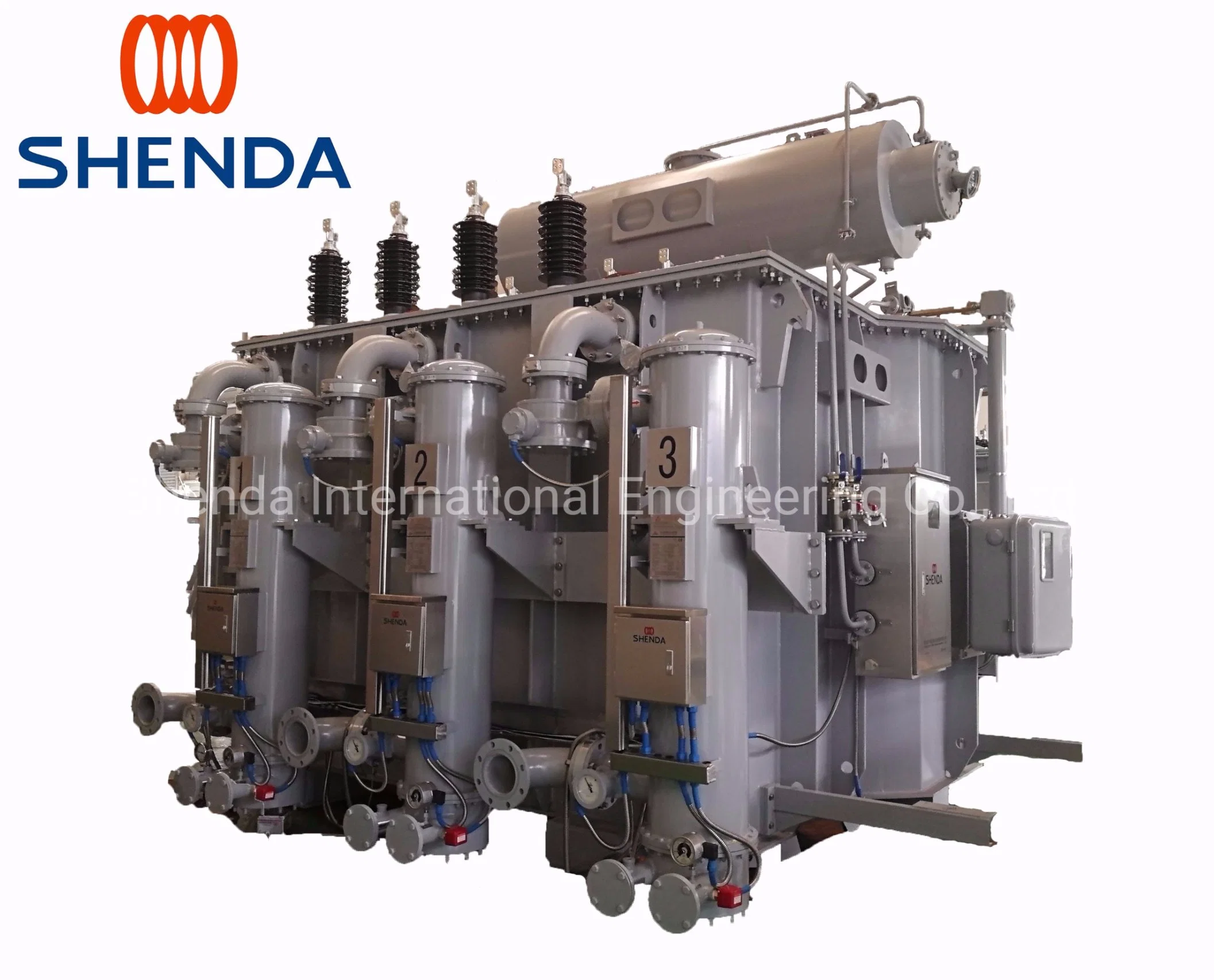

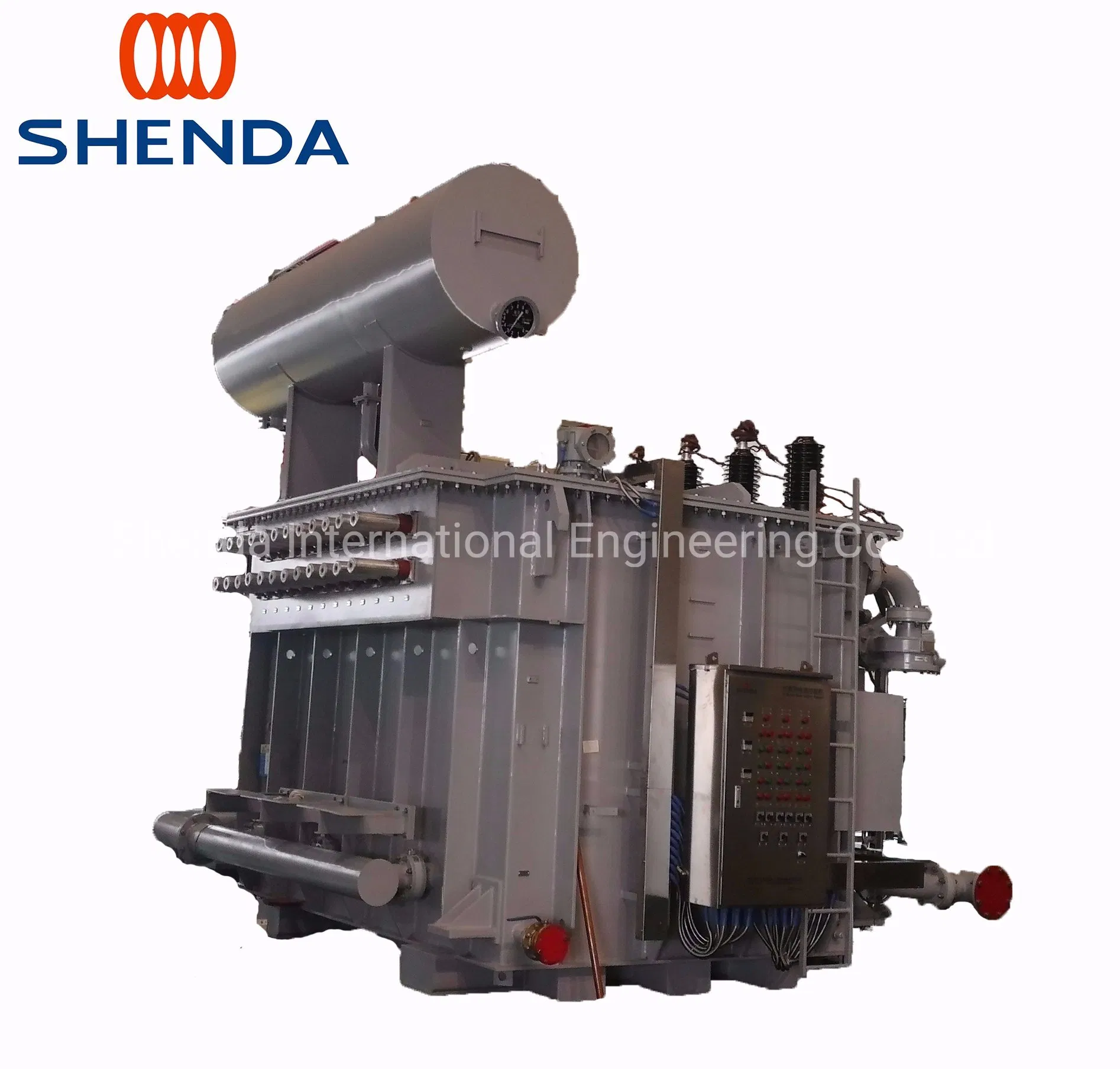

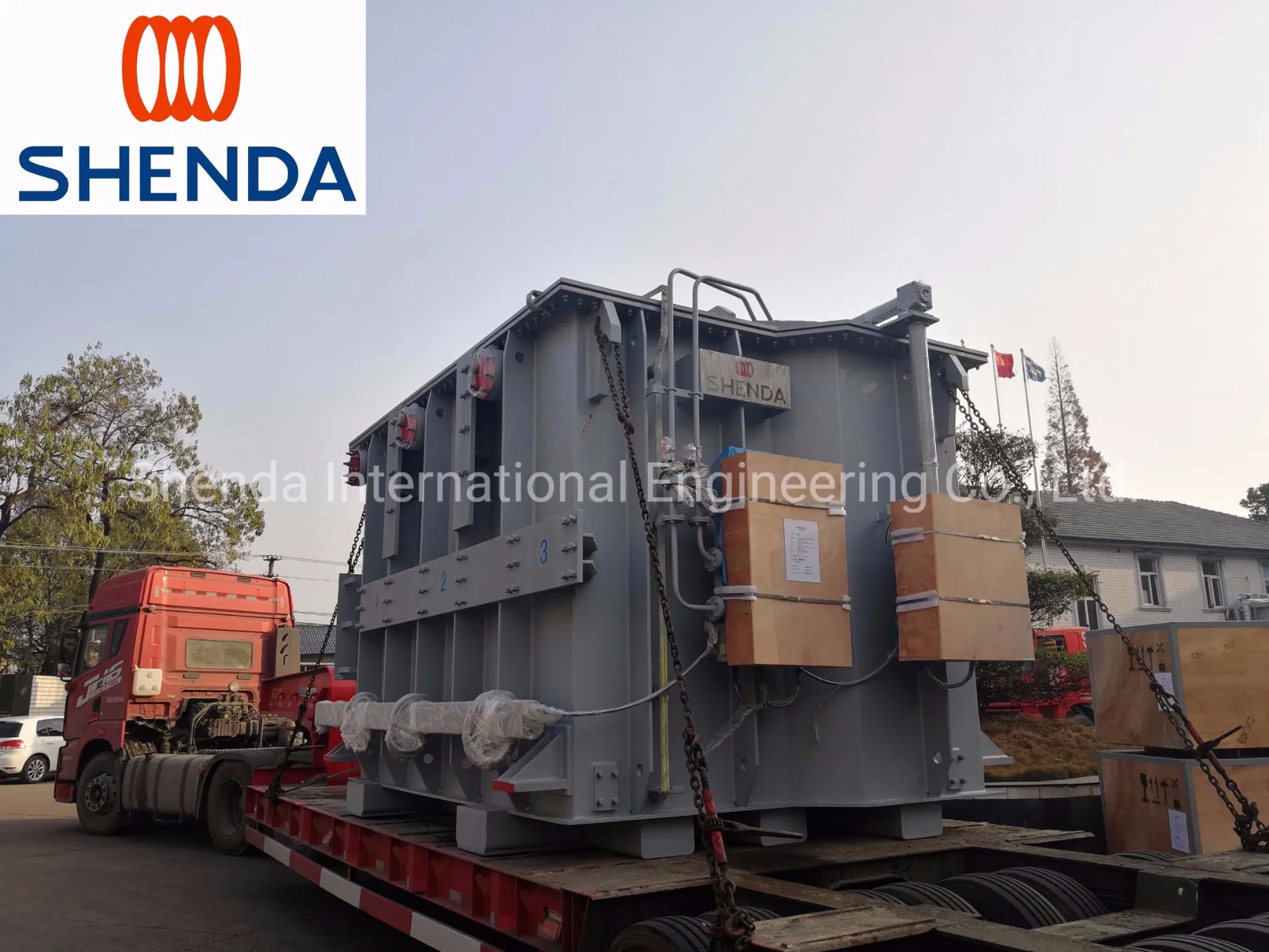

33kv 30mva Forno Transformador Especial Transformador
Descrição do produto
Informação Básica
N ° de Modelo
HKSSPZ-30000/33
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001
Uso
transformador do forno a arco
Características de frequência
Frequência de Potência
Forma do Núcleo
tipo kou
Marca
eacher
condição de serviço
interior
toque no carregador
nltc/oltc
tipo de refrigeração
off/onan
estrutura central
toroidal
gama de alta tensão
6 - 110 kv
núcleo de ferro
folha de silicone
perda
perda baixa
símbolo de ligação
sincronização 11
Pacote de Transporte
sea digno embalagem
Especificação
ce, iso, iec, gb, ansi
Marca Registrada
eacher
Capacidade de Produção
600 conjuntos por ano
Descrição de Produto
33kv 30MVA transformador especiais - transformador do forno de fósforo amarelo
- Desempenho avançado
- Certificações: CE, IEC, ANSI
- Padrões de qualidade: ISO, OHSAS
- Capacidades de até 150 MVA
- Transformador do forno de panela
Aplicação:
Fornos a arco são usados na indústria de aço para a fusão de sucata de ferro e aço para refinação. Outras áreas de aplicação são:
- Fusão de vidro e cerâmica
- O fabrico ou de refinação de muitos outros materiais etc ferrochromium, ferro-manganês carburado, diferentes materiais abrasivos (óxidos e nitretos), materiais de base de semicondutor, nanopowders...
- Forno eléctrico de arco (EAF) transformadores são necessários para vários aplicativos e processos da fornalha. Eles são construídos para:
- Fornos de aço, principalmente de arco longo
- Ladle fornos
- Forno de ferro ligas e semelhante com curto ou estão submersos
- Fusão de outros materiais
Recursos:
- Perda de Baixa
- Baixo ruído
- Elevada eficiência
- Baixa descarga parcial
- Forte resistência mecânica e capacidade de curto-circuito
- Confiabilidade de operação
- Manutenção fácil
- Estrutura compacta e excelente contorno
- 100% garantido sem fugas
Especificação Breve:
- Classe de Tensão: 6~110 KV
- Capacidade: 630 KVA para 120.000 KVA
- Impedância de curto-circuito: 4.5~21%
- Perdas: As perdas de carga estão totalmente em conformidade com os requisitos da norma IEC
Parâmetros Técnicos do Transformador do Forno 35kV
| Digite | Potência nominal (KVA) | Ligação Símbolo | Tensão primária (KV) | Tensão secundária (V) | Tensão de regulação passo | Tipo de fita adesiva | Impedância de curto-circuito(%) | Sem perda de carga | Perda de carga |
|---|---|---|---|---|---|---|---|---|---|
| HSSPZ-1500/33 | 1500 | Yd11 | 33 | 290~157 | 10 | Em carga | 5.5 | 2.6 | 23 |
| HSSP-3200/33 | 3200 | D-Y, D0-11 | 33 | 240~138 | 4 | Sem carga | 7 | 5.3 | 41.1 |
| HSSPK-3200/33 | 3200 | D-Y, D0-11 | 33 | 240~138 | 5 | Sem carga | 18.65 | 5.3 | 91.1 |
| HJSSP-5000/33 | 5000 | Yd11 | 33 | 212~155 | 5 | Sem carga | 7.5 | 9.3 | 55 |
| HJSSP-5500/33 | 5500 | Yd11 | 33 | 240~130 | 6 | Sem carga | 7 | 9.1 | 52.5 |
| HJSSP-7000/33 | 7000 | Yd11 | 33 | 240~140 | 8 | Sem carga | 6.5 | 9.4 | 77 |
| HJSSPZ-9000/33 | 9000 | Yd11 | 33 | 239~163 | 9 | Em carga | 8.5 | 11.6 | 97 |
| HSSP-9000/33 | 9000 | Yd11 | 33 | 320~180 | 8 | Sem carga | 6 | 11 | 116 |
| HJSSPZ-10000/33 | 10000 | Yd11 | 33 | 260~188 | 9 | Em carga | 8.5 | 17.2 | 187 |
| HSSPZ-10000/33 | 10000 | Yd11 | 33 | 300~160 | 13 | Em carga | 6.5 | 12 | 97 |
| HSSPZ-12500/33 | 12500 | Yd11 | 33 | 250~150 | 9 | Em carga | 9 | 19.7 | 134 |
| HSSP-12500/33 | 12500 | Yd11 | 33 | 340~195 | 11 | Sem carga | 8 | 13.9 | 154 |
| HSSP-15000/33 | 15000 | D-Y, D0-11 | 33 | 353~160 | 8 | Sem carga | 8 | 20 | 107 |
| HSSPZ-16000/33 | 16000 | Yd11 | 33 | 375~200 | 15 | Em carga | 7 | 16.4 | 16.1 |
| HJSSPZ-16000/33 | 16000 | Yd11 | 33 | 310~190 | 13 | Em carga | 7 | 19.2 | 195.6 |
| HSSPZ-20000/33 | 20000 | Yd11 | 33 | 400~270 | 13 | Em carga | 7 | 20.7 | 207.7 |
| HJSSPZ-20000/33 | 20000 | Dd0 | 33 | 320~170 | 11 | Em carga | 6.5 | 30.4 | 30.4 |
| HSSPZ-25000/33 | 25000 | Yd11 | 33 | 509~302 | 13 | Em carga | 7.5 | 28.5 | 28.5 |

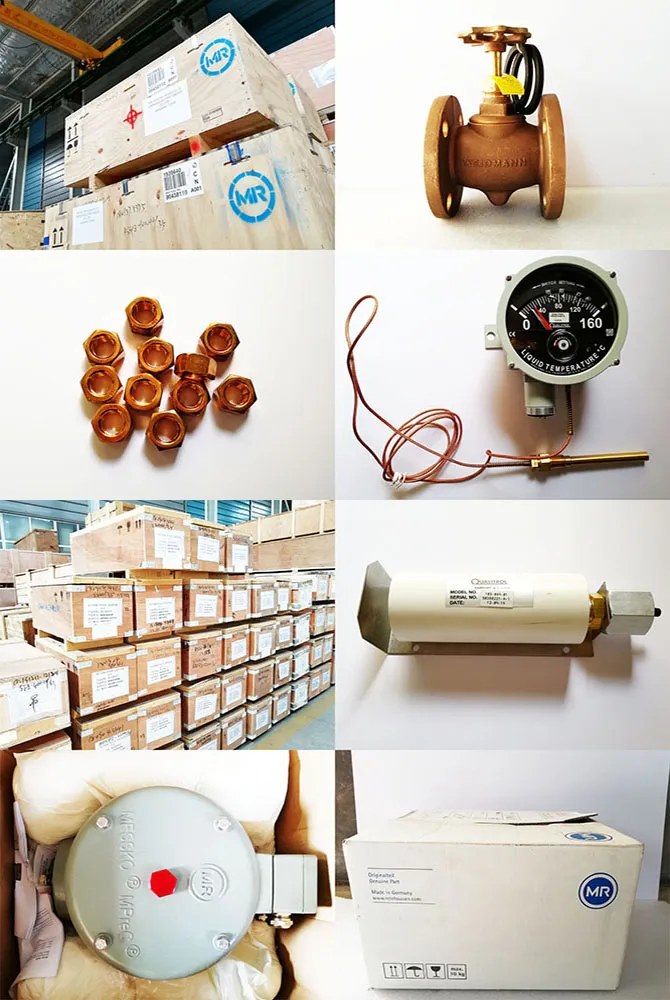

Acessórios de transformadores

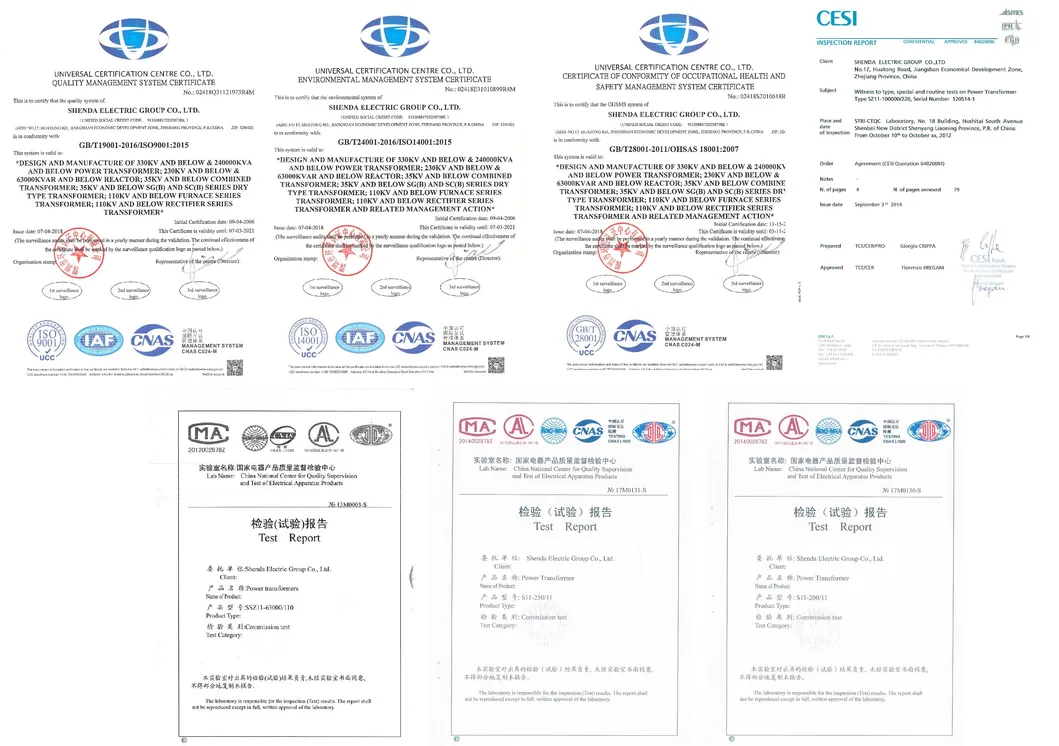

Certificações
Certificados de propriedade:
- Relatório de ensaio de curto-circuito 100 MVA/220kv (CESI Itália & CTQC China)
- Transformador EAF de óleo 120 MVA/33KV
- Transformador isolado a óleo 50MVA/69KV
- Transformador do tipo seco 10MVA/33kv
- Relatório de ensaio de tipo (KEMA Países Baixos)
- Relatório de ensaio de curto-circuito 63MVA/110KV (CTQC China)
- Teste de rotina de transformador de retificação 12,5 MVA/22KV (V-Verifique a Coreia do Sul)
- ISO 9001, ISO14001, OHSAS 18001
- Certificação CE para transformadores, transformadores de forno, transformadores do tipo seco e reatores
Características do Transformador

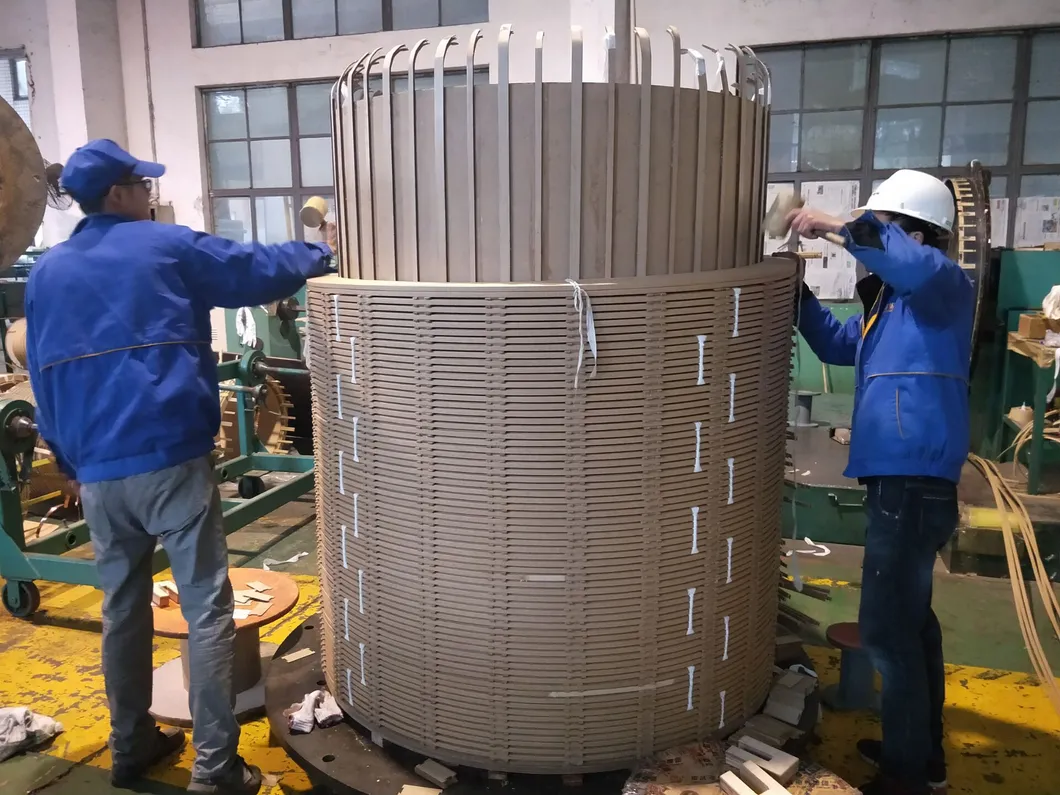

O Enrolamento
O enrolamento é especialmente protegido contra estresse elétrico devido a sobretensões externas e sobrecargas mecânicas por curto-circuitos. Feito de cobre ou alumínio. Enrolamentos de baixa tensão são feitos de lâminas ou fio plano, enquanto os de alta tensão são fabricados a partir de fio de perfil ou redondo. O papel pontilhado de diamante une o enrolamento em um bloco compacto durante a secagem e aumenta a resistência a curto-circuito.

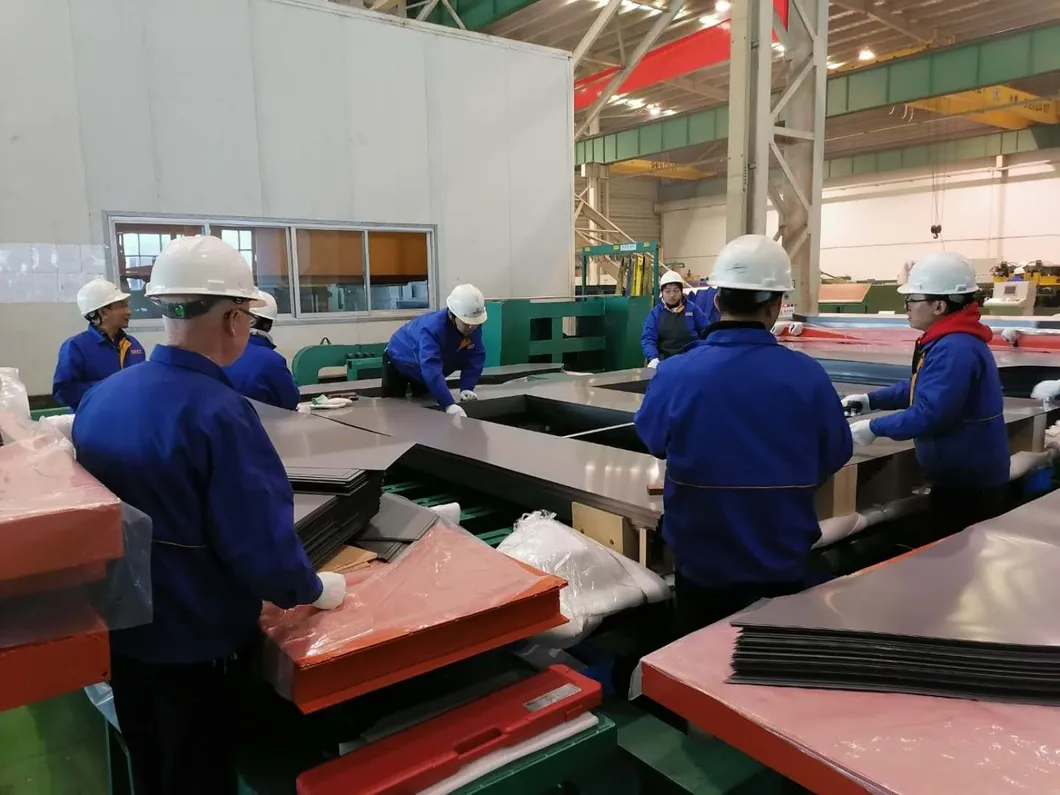

O Núcleo Magnético
Composto por três colunas feitas de chapas de aço silício de grão orientado cortadas em ângulo oblíquo, empilhadas em sete etapas e isoladas em ambos os lados, garantindo perdas mínimas e baixo ruído. O desempenho é otimizado através de tratamento a laser. A superfície é protegida com verniz à prova de flash para evitar corrosão das lâminas e reduzir ainda mais o ruído.

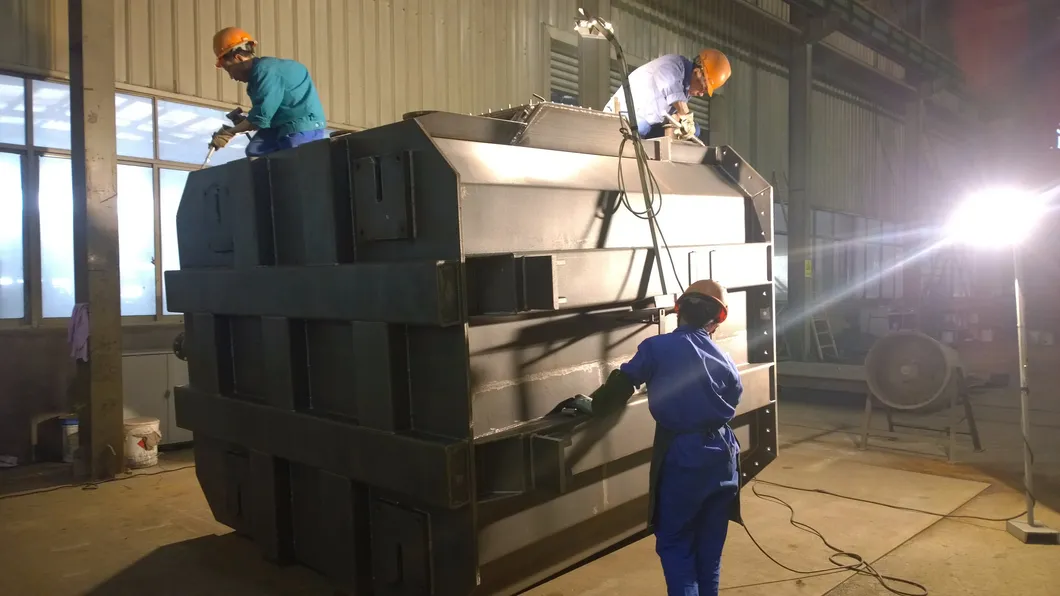

Tanque de Óleo
O tanque garante total estanqueidade sob estresse mecânico no transporte ou operação. Projetado com métodos de cálculo modernos e processos de soldagem de alta qualidade. Recebe atenção especial na proteção contra corrosão: a superfície passa por pré-tratamento por fosfatização e decapagem, seguida de pintura com tempos de secagem precisos para cada camada. Galvanização por imersão a quente está disponível sob encomenda.

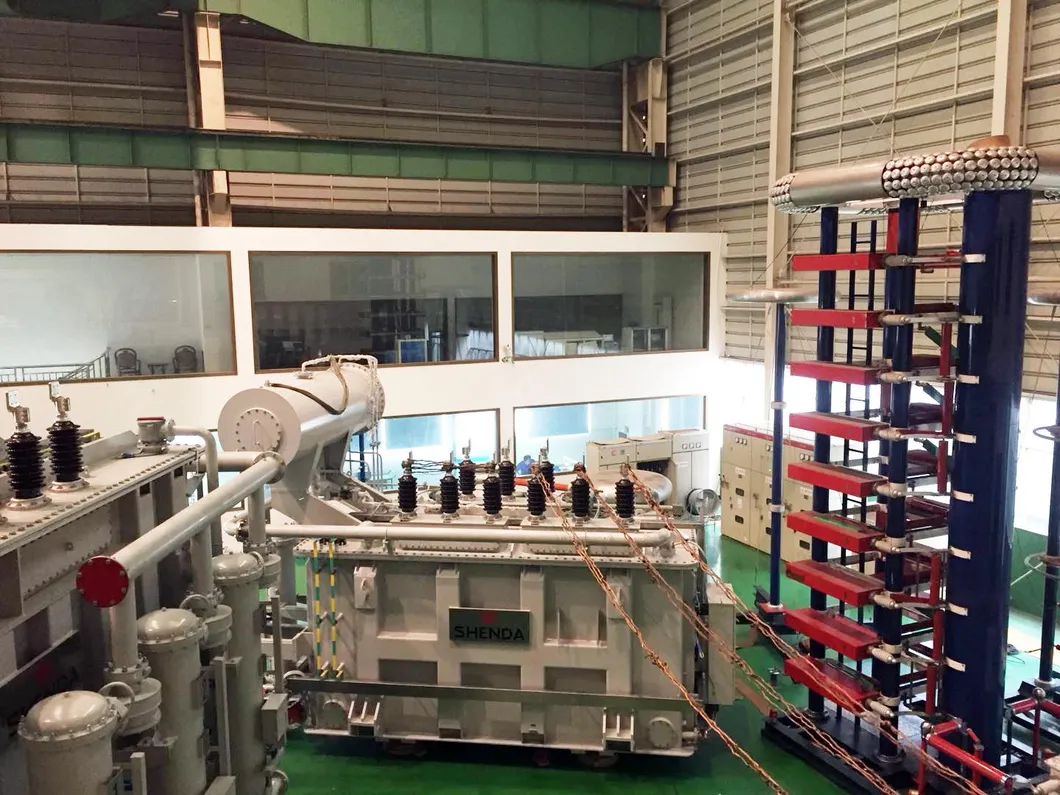

Laboratório de Teste
Todos os transformadores passam por ensaios rigorosos antes da entrega, classificados em testes de rotina, ensaios de tipo e testes especiais.
Ensaios de Rotina (IEC 60076):
- Medição da resistência da bobina
- Medição da relação de tensão e verificação de deslocamento de fase
- Medição de impedância de curto-circuito e perdas de carga
- Medição de perdas sem carga e corrente
- Testes dielétricos (tensão CA resistir de fonte separada e tensão induzida de curta duração ACSD)
Ensaios de Tipo:
- Teste de elevação de temperatura
- Teste de impulso atmosférico (Lightning impulse test)
- Determinação do nível de ruído (IEC 60551)
- Teste de vazamento de óleo
- Teste de sobrecarga de 150% da corrente nominal por 1 hora
- Teste de estabilidade dinâmica de curto-circuito

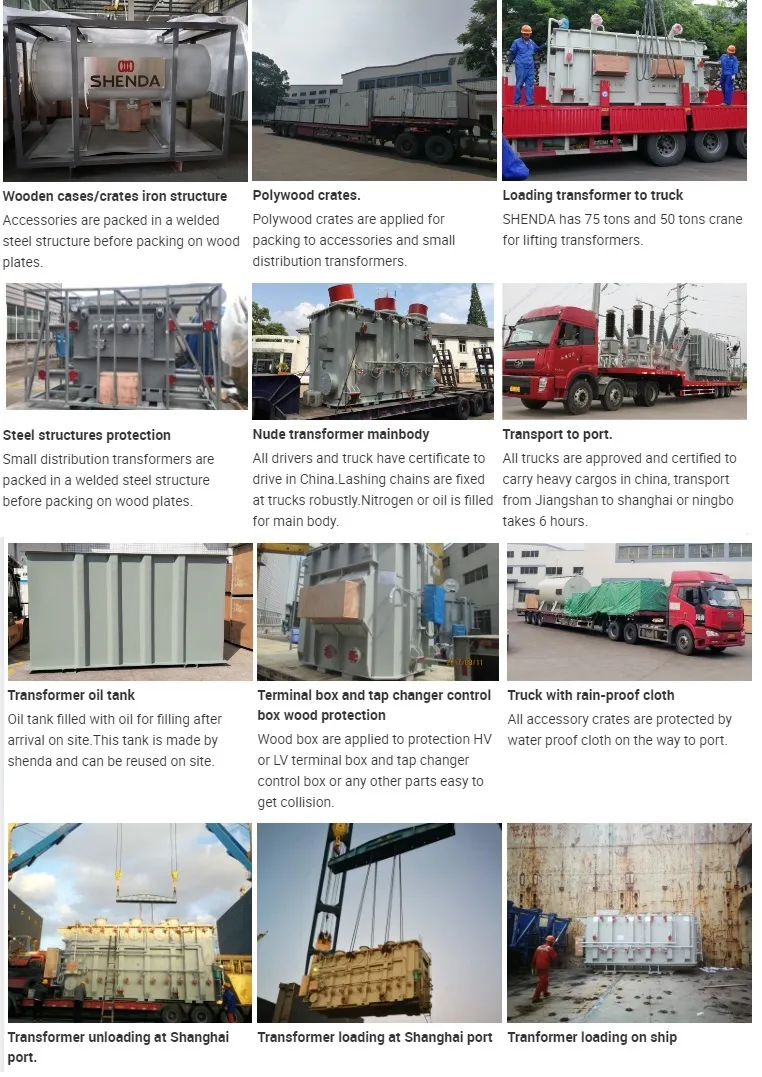

Embalagem e Transporte

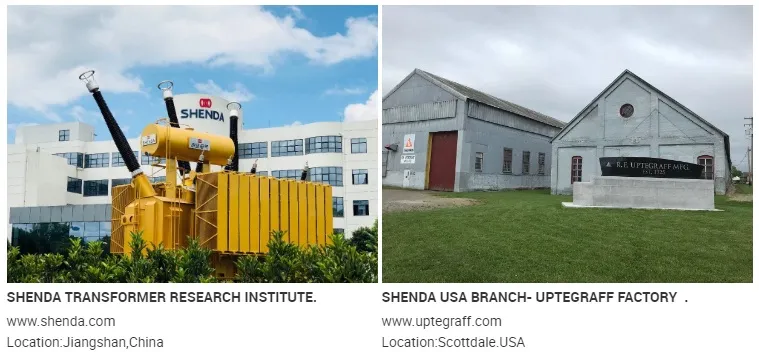

Estrutura de Produção
Fabricante e grossista de transformadores elétricos de alta qualidade desde 2000. Fornecemos soluções personalizadas e serviços de OEM com suporte de institutos de pesquisa parceiros e engenheiros elétricos experientes.
Nossos Serviços
1. Pré-Vendas
- Resposta rápida: Retorno em até 8 horas para otimizar seu tempo.
- Soluções profissionais: Projetos técnicos completos baseados em seus requisitos específicos.
- Cotação ágil: Envio de propostas competitivas em até 2 dias.
2. Serviço no Processo de Venda
- Fornecimento de desenhos de engenharia detalhados.
- Acompanhamento da produção através de fotos e relatórios de fabricação.
- Planejamento de testes e recepção de testemunhas presenciais no teste final.
- Logística e planejamento eficientes para a entrega.
3. Serviço Pós-Venda
- Supervisão profissional para instalação e comissionamento dentro de 15 dias.
- Treinamento operacional para os operadores.
- Garantia de 12 meses de qualidade e desempenho.
Perguntas Frequentes (FAQ)
Vocês são fabricantes?
Sim, somos fabricantes experientes com infraestrutura completa de fabricação.
Qual é o prazo de entrega?
O tempo de entrega depende do tipo e das especificações técnicas do transformador contratado.
Quais são as condições de pagamento padrão?
Trabalhamos tipicamente com 30% de adiantamento via T/T e os 70% restantes antes do envio via T/T ou L/C. Outras opções podem ser analisadas.
Os transformadores podem ser personalizados?
Sim, perfeitamente. Projetamos e fabricamos os equipamentos de acordo com os requisitos e parâmetros técnicos específicos fornecidos pelo cliente.
Vocês fornecem garantia para os produtos?
Sim, todos os transformadores possuem garantia padrão de no mínimo um ano de funcionamento e integridade.
É possível acompanhar os ensaios finais na fábrica (FAT)?
Sim. Oferecemos suporte completo para a realização dos testes de aceitação em fábrica e somos responsáveis por coordenar a bateria completa de ensaios em cada unidade fabricada.
