Transformador de Forno Elétrico de Arco DC/AC Repleto de Óleo Fabricante 35kv-110kv/110-800V 630kVA-300mva
Descrição do produto
Informação Básica
N ° de Modelo.
Furnace Transformer
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC, iec, ieee, cnas
Uso
Transformador de distribuição, transformador metalúrgico
Características de frequência
Frequência de Potência
Forma do Núcleo
Anel
Tensão nominal
6/10/11/15/20/33/35 kv
Potência nominal
0,4 kv
Material de enrolamento
cobre/alumínio
Grupo de vetor
dyn11/yyn0/yd11/ynd11
Material do núcleo
núcleo da bobina de liga amorfa/aço de silicone
Aplicado padrão
iec, ieee, cnas
Potência nominal
até 5000 kva
Pacote de Transporte
paletes de madeira/estruturas de madeira/caixas de madeira
Especificação
personalizar
Origem
China
Código HS
8504210000
Capacidade de Produção
500000
Descrição de Produto

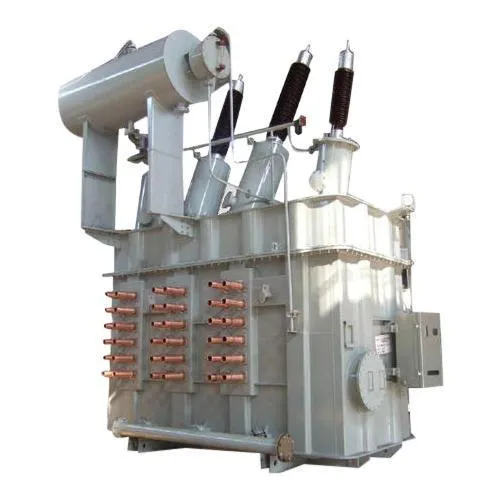

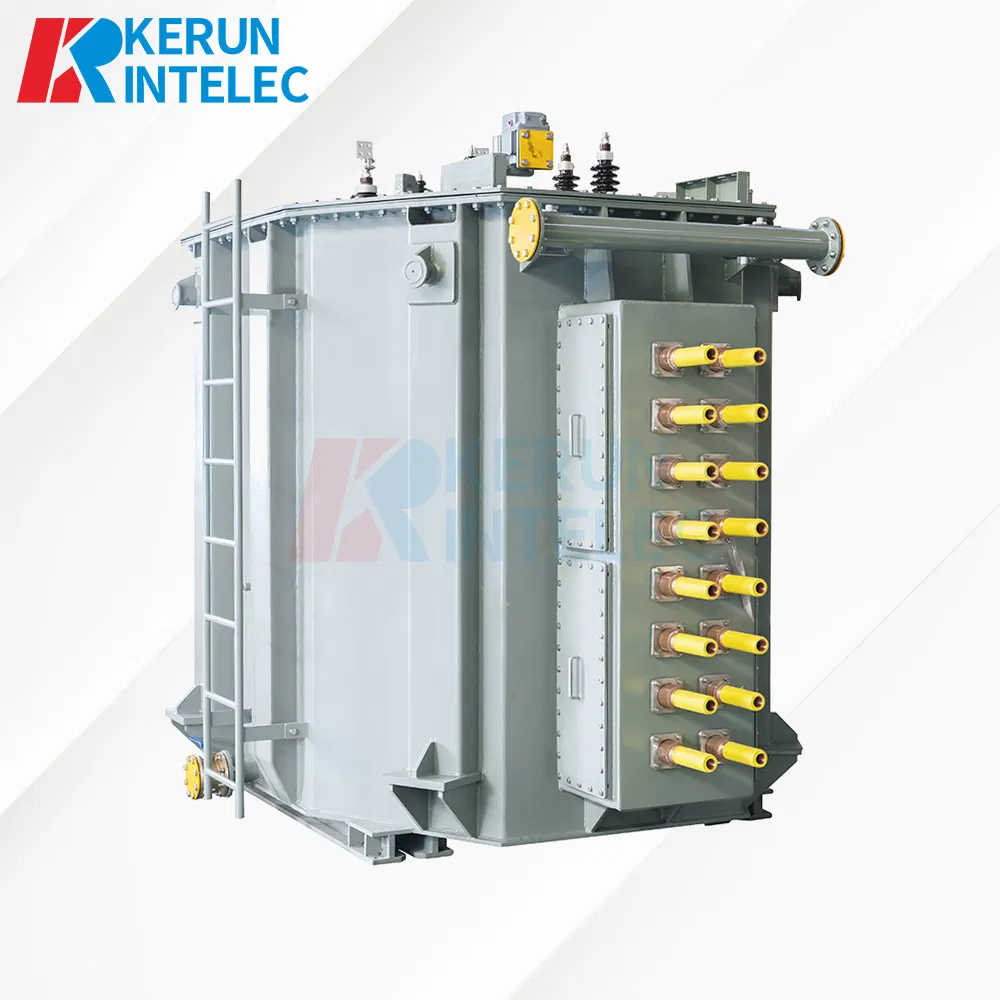

Transformador do forno
Descrição técnica• Projetar para todos os tipos de ambientes.
• Design para todos os tipos de entrada (50 Hz e 60 Hz).
• Estão disponíveis torneiras de carregamento (OPCIONAL).
• Unidades de elevada eficiência com baixas temperaturas de funcionamento.
• Configurações de circuito de impulso único e multiimpulsos.
| Item NO | Nominal Capacidade (KVA) | Símbolo de ligação | Primário Tensão (KV) | Tensão secundária (KV) | Tensão Regulamento Nível | Corrente secundária nominal | Reator da série anexado | Impedância de curto-circuito (%) | Peso (kg) | Dimensão L * L * A (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Corpo | Óleo | Total Peso (kg) | ||||||||||
| HSSP-4000/10 | 4000 | Dd0, Yd11 | 10 | 240; 138; 121; 210 | 4 | 9630 | 340 | 8.5 | 4600 | 2600 | 11800 | 3400 * 1700 * 2600 |
| HSSP-4000/35 | 4000 | Dd0, Yd11 | 35 | 240; 139; 121; 210 | 4 | 9626 | 340 | 8.5 | 5300 | 3300 | 13500 | 3600 * 1500 * 3100 |
| HSSP-4200/10 | 4200 | Dd0, Yd11 | 10 | 240; 138; 129; 224; 210; 121 | 6 | 10112 | 360 | 8.5 | 4700 | 2600 | 12000 | 3400 * 1700 * 2600 |
| HSSP-4200/35 | 4200 | Dd0, Yd11 | 35 | 240; 138; 129; 224; 210; 121 | 6 | 10107 | 360 | 8.5 | 5500 | 3400 | 13800 | 3600 * 1500 * 3100 |
| HSSP-5000/10 | 5000 | Dd0, Yd11 | 10 | 240; 139; 121; 210 | 4 | 12028 | 430 | 8.5 | 5300 | 2800 | 13000 | 3400 * 1700 * 2700 |
| HSSP-5000/35 | 5000 | Dd0, Yd11 | 35 | 240; 139; 121; 210 | 4 | 12032 | 430 | 8.5 | 6100 | 3600 | 14800 | 3800 * 2000 * 3200 |
| HSSP-5500/10 | 5500 | Dd0, Yd11 | 10 | 260; 150; 139; 240; 210; 121 | 6 | 12208 | 450 | 8.5 | 6100 | 3400 | 14600 | 3700 * 2000 * 2800 |
| HSSP-5500/35 | 5500 | Dd0, Yd11 | 35 | 260; 150; 139; 240; 210; 121 | 6 | 12218 | 450 | 8.5 | 6900 | 4200 | 16400 | 3800 * 2000 * 3400 |
| HSSP-6300/10 | 6300 | Dd0, Yd11 | 10 | 260; 150; 139; 240; 210; 121 | 6 | 13983 | 360 | 7.5 | 6700 | 3600 | 15400 | 3600 * 1500 * 3000 |
| HSSP-6300/35 | 6300 | Dd0, Yd11 | 35 | 260; 150; 139; 240; 210; 121 | 6 | 13991 | 360 | 7.5 | 7500 | 4300 | 17100 | 3800 * 2000 * 3400 |
| HSSP-8000/10 | 8000 | Dd0, Yd11 | 10 | 260; 150; 139; 240; 210; 121 | 6 | 17749 | 460 | 7.5 | 8200 | 3800 | 17800 | 3600 * 15003000 |
| HSSP-8000/35 | 8000 | Dd0, Yd11 | 35 | 260; 150; 139; 240; 210; 121 | 6 | 17759 | 460 | 7.5 | 9000 | 4700 | 19700 | 3900' 2000 * 3200 |
| HSSP-9000/10 | 9000 | Dd0 | 10 | 280; 260; 240; 220; 200; 180; 160; 140 | 8 | 18576 | 450 | 7.5 | 9900 | 4700 | 21700 | 4000 * 2000320 |
| HS3P-9000/10 | 9000 | Dd0 | 10 | 290; 270; 250; 230; 210; 190; 170; 150 | 8 | 22803 | 450 | 7.5 | 10900 | 5000 | 23500 | 4100' 2100 * 3200 |
| HSSP-9000/10 | 9000 | Dd0 | 10 | 340; 320; 300; 280; 260; 240; 220; 200 | B | 18591 | 450 | 7.5 | 10100 | 4700 | 22000 | 4100 * 2000 * 3200 |
| HSSP-9000/36 | 9000 | Yd11 | 36 | 280; 260; 240; 220; 200; 180; 160; 140 | 8 | 18661 | 460 | 7.6 | 11100 | 6700 | 24300 | 4300 * 2400 * 3600 |
| HSSP-9000/35 | 9000 | Yd11 | 35 | 290; 270; 250; 230; 210; 190; 170; 150 | B | 22629 | 450 | 7.5 | 11900 | 5900 | 25700 | 4300 * 2400 * 3600 |
| HSSP-9000/35 | 9000 | Yd11 | 35 | 340; 320; 300; 280; 260; 240; 220; 200 | B | 18579 | 450 | 7.5 | 11500 | 5800 | 25200 | 4300 * 2500 * 360 |
Descrição transformador Forno
• Os transformadores da fornalha elétrica são projetados de acordo com IEC/IEEE.
• O transformador da fornalha elétrica também é chamado de "transformador de fundição", e sua carga é o forno elétrico. Diferente do equipamento de IF geral. Esse tipo de transformador geralmente tem 10 KV primário e o secundário varia de 40 a 130 volts conforme necessário. A corrente varia de vários milhares a dezenas de milhares de amperes e a capacidade é geralmente grande. Dividido e integrado. Utilize varetas de carbono como eléctrodos. Geralmente utilizado na fundição de fornos eléctricos de aço especial, corindo branco, alumínio electrolítico, etc.
Características Padrão do Transformador do Forno
Supressor de picos para primário
Design versátil com respeito às necessidades do cliente e ao espaço disponibilidade
Projetar para todos os tipos de ambientes
Projeto para todos os tipos de Entrada (50 Hz e 60 Hz)
Estão disponíveis torneiras de carregamento (OPCIONAL)
Unidades de alta eficiência com baixas temperaturas de operação
Configurações de circuito de impulso único e multi-impulso
Resistência superior a curto-circuito
Dispositivo de alívio de pressão
Manómetro de vácuo de pressão
Termómetro de óleo
Válvula de drenagem e válvula de enchimento superior
Vantagem do transformador do forno
A força mecânica é pequena e a força é boa
A força eletromagnética radial do transformador da fornalha elétrica é pequena. Embora a força electromagnética axial seja relativamente grande, pode ser significativamente reduzida quando existem muitos grupos de fuga de fluxo. Os enrolamentos estão completamente rodeados por peças isolantes, e o núcleo de ferro os circunda. O núcleo de ferro e o depósito de combustível estão presos com suportes de madeira e todo o corpo está bem apertado. A força de curto-circuito é transmitida directamente ao depósito de óleo através da peça de isolamento e do núcleo de ferro, e a sua resistência mecânica é elevada.
Os enrolamentos têm uma forte resistência ao impacto
O enrolamento do transformador do forno eléctrico tem poucos bolos de arame, tamanho radial grande, capacitância grande entre bolos de arame, e capacitância de terra pequena. Quando a tensão de impulso atua no transformador do forno elétrico, a tensão inicial é distribuída linearmente e o gradiente de tensão é muito reduzido. Ao mesmo tempo, devido à grande capacitância inerente do transformador do forno elétrico, o tempo de oscilação da tensão do enrolamento é prolongado e a tensão transitória decaído antes do enrolamento atingir a amplitude, e seu enrolamento tem uma boa capacidade de suportar choques de sobretensão.
Impedância baixa
Cada fase do transformador da fornalha elétrica pode ser dividida em vários grupos de vazamento magnético, e o tamanho radial do bolo de arame é grande, e sua força mecânica e perda de carga são pequenos. Como a potência reativa do transformador é muito reduzida, o fator de potência do forno elétrico aumenta naturalmente.
Regulação da tensão independente
Devido à assimetria do fluxo magnético trifásico da regulação da tensão em fase dividida, o transformador núcleo deve utilizar um núcleo de ferro de cinco colunas. Mas no núcleo do transformador tipo concha, cada fase já tem um circuito magnético independente, e a assimetria do circuito magnético não afeta o projeto do núcleo.
Derivações curtas e impedância equilibrada
Os fios de saída e os fios de derivação são retirados da parte superior do enrolamento o mais curto possível, e os cabos de enrolamento de baixa tensão podem ter o mesmo comprimento, eliminando assim o desequilíbrio de impedância dos fios de eletrodos de baixa tensão e reduzindo a transferência de energia durante a operação do forno elétrico.
Perda baixa
O enrolamento do transformador adota a estrutura com vários grupos de vazamento magnético. Quando a capacidade de um único transformador aumenta, o número de grupos de fuga de fluxo também aumenta ao mesmo tempo, mas a capacidade de cada grupo de vazamento de fluxo não aumenta, portanto a densidade do fluxo de vazamento, a força axial de curto-circuito do transformador e a relação de perda adicional não aumentam, não haverá superaquecimento local. O lado longo do enrolamento retangular do transformador é cercado pelo núcleo de ferro e o espaço de difusão do fluxo de vazamento do enrolamento exposto é pequeno e a perda adicional é reduzida. O enrolamento está rodeado pelo núcleo de ferro, que tem um determinado efeito de proteção, e a perda dispersa do depósito de combustível é pequena.
Fabricantes de transformadores de distribuição trifásica
Os nossos engenheiros têm 40 anos de experiência na indústria de transformadores e acumularam uma grande experiência na participação em diferentes projetos em vários países. Com base em casos de cooperação de projetos, podemos ajudá-lo a analisar os tipos de transformadores de que necessita na construção de projetos e fornecer distribuição completa de energia e outras soluções.
