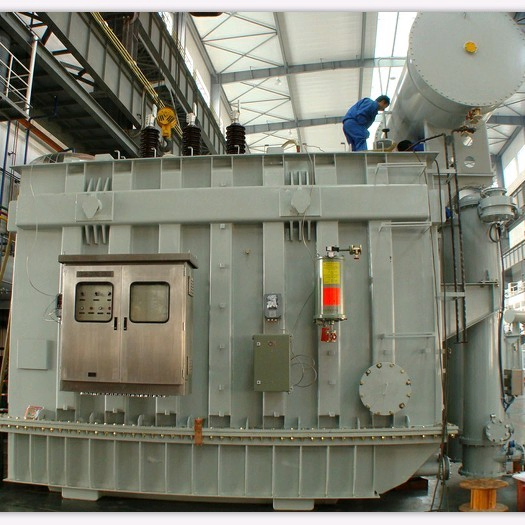

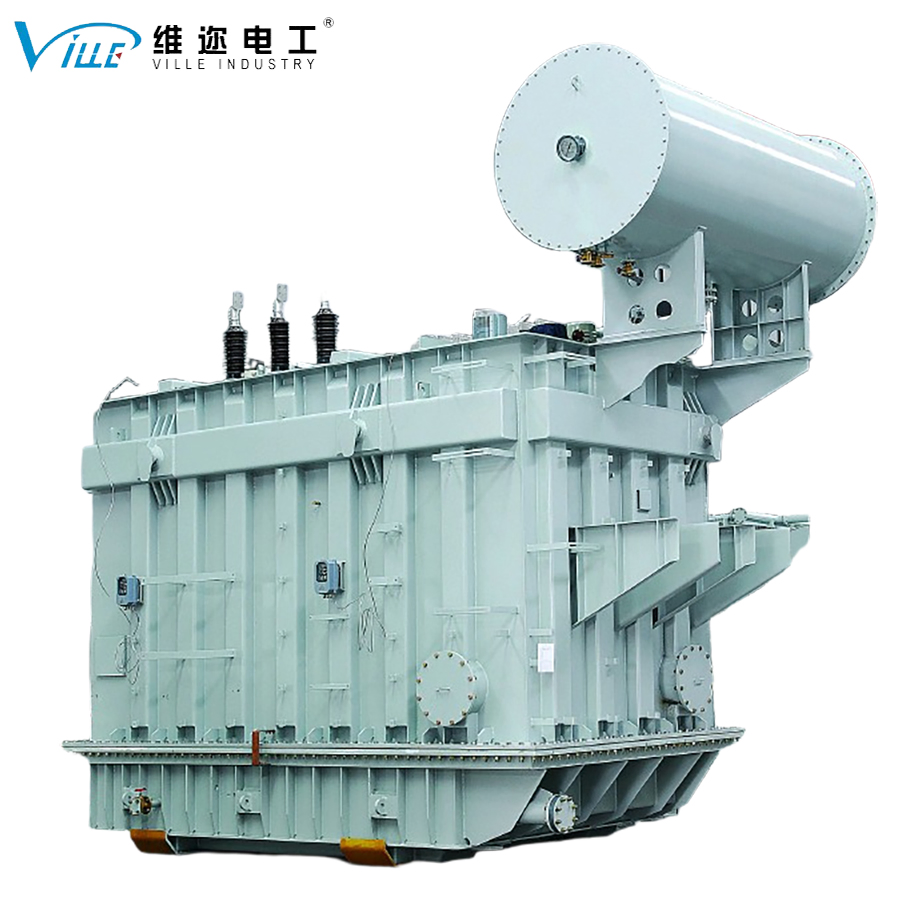

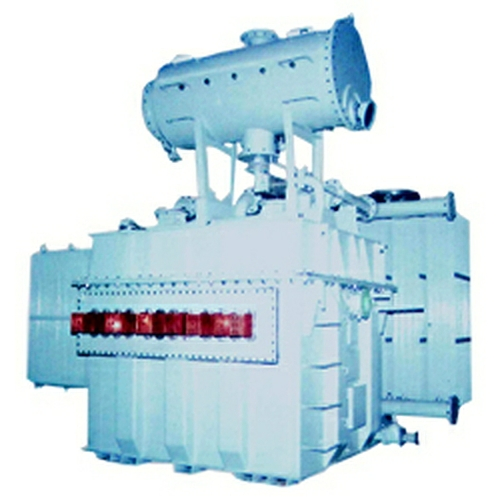

144mva 125mva 36kv Transformador de Forno a Arco Elétrico Transformadores Especiais para Fabricação de Aço em Forno a Arco
Descrição do produto
Visão Geral - Informação Básica
N ° de Modelo
HHSPZ-120000 36KV
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador Multi-Enrolamento
Certificação
ISO9001-2000, ISO9001, CCC
Uso
Transformador monofásico, Retificador Transformer, Combinado Transformer, Transformador de potência, Transformador de distribuição, transformador do forno
Características de frequência
Frequência de Potência
Forma do Núcleo
EE
Teste
Digite o relatório de teste
Tensão
36 kg
Pacote de Transporte
Embalagem de madeira
Especificação
Iec60076
Origem
Made in China
Código HS
8504109000
Capacidade de Produção
1/6monthes
Descrição de Produto
TRANSFORMADOR ARC HSSPZ-140000/35KV 140MVA EAF
Transformador de forno a arco de 35KV de 140 MVA é um transformador especial de alta tensão industrial de grande capacidade e média alta tensão. Sua função principal é fornecer energia elétrica estável e ajustável de alta potência para fornos a arco, gerando arcos elétricos de alta temperatura através de eletrodos para derreter matérias-primas metálicas. Com base na sua capacidade (140 MVA, correspondente a um forno de arco com uma capacidade nominal de aproximadamente 120-150 toneladas) e tensão lateral primária (35 KV, compatível com redes industriais de distribuição de média tensão), os cenários de aplicação centram-se fortemente no campo da fundição e processamento de metais de grande escala da indústria pesada.

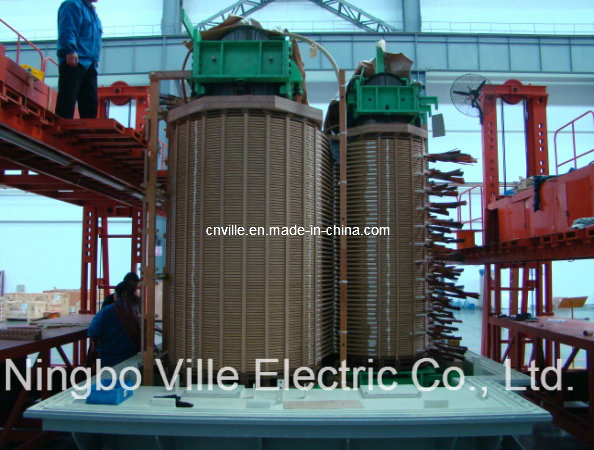

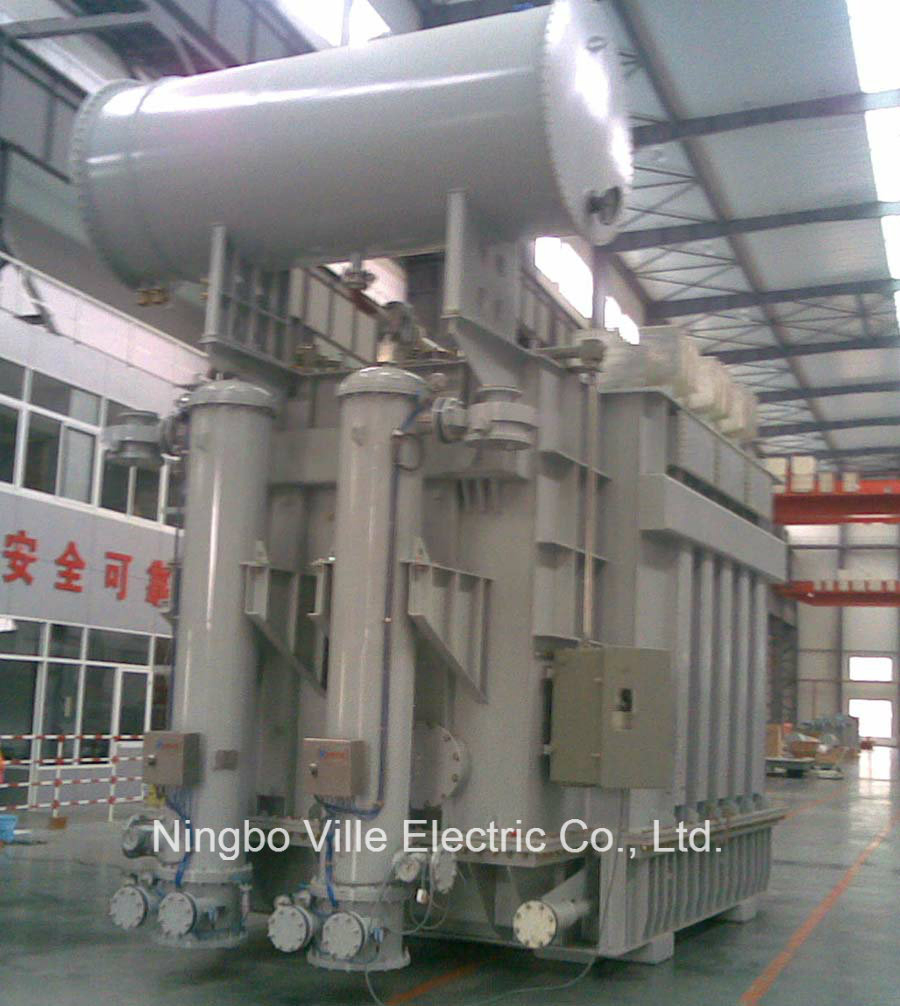

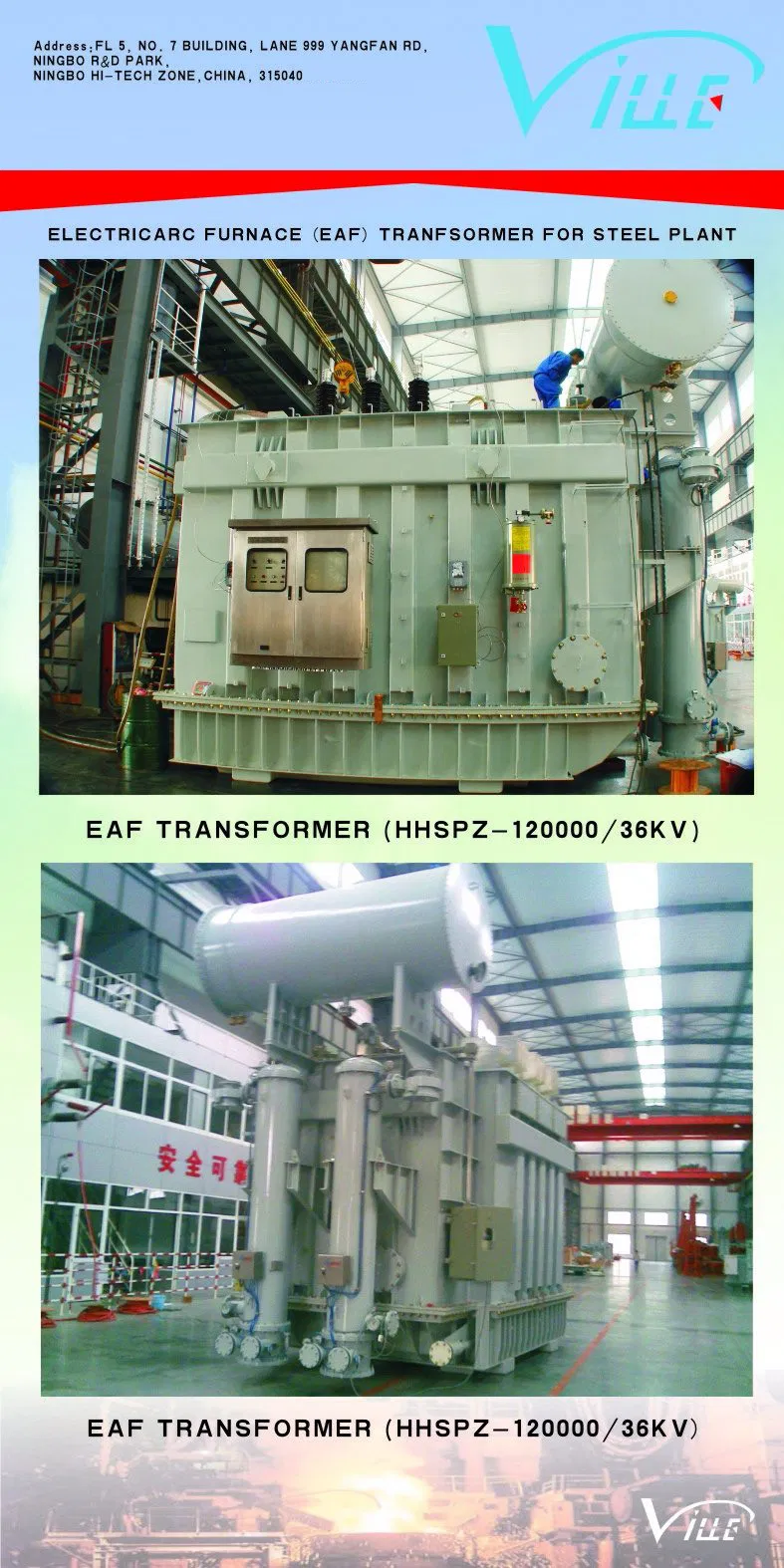

Fotos Detalhadas
Parâmetros do Produto
| Parâmetro | Especificação Técnica |
|---|---|
| Tensão de funcionamento | 33 kV ± 5% |
| Frequência | 50 Hz ± 1% |
| Funcionamento | Continuamente |
| Capacidade nominal | Sobrecarga de 140 MVA e 20% |
| Corrente primária nominal | 2449.4 A (sobrecarga de 20%) |
| Nível de isolamento (Enrolamento: VM / LV) Um: CA: BIL: |
52 kV / 3,6 kV 95 kV / 10 kV 250 kV / - |
| Nível de protecção | IP54 |
| Grupo de vetor | Dd0 |
| Ligação secundária | Abrir Delta |
| Capacidade de curto-circuito do sistema | 1500 MVA |
| Corrente secundária | 80.829 KA (sobrecarga de mais de 20%) |
| Gama de tensão secundária | 1100 - 1000 - 620 V (1100 V na posição da torneira 25) |
| Potência constante | 1100 - 1000 V |
| Corrente constante | 1000 - 620 V |
| Método de regulação | Fluxo constante, ligação com transformador em série |
| Tensão de impedância de curto-circuito | 8% (a LV máx. Tensão) |
| Duração do curto-circuito | 3 seg |

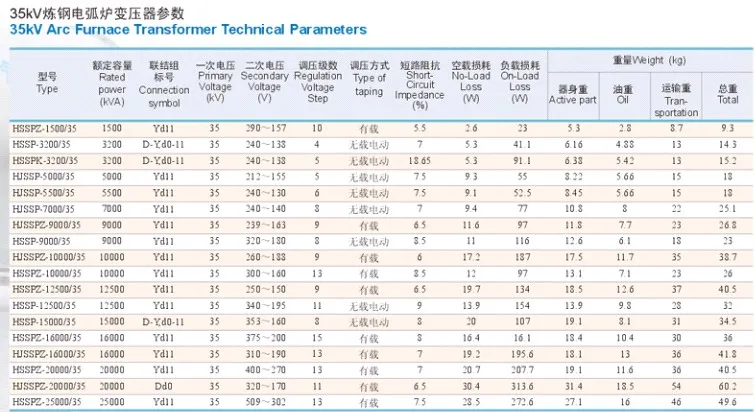

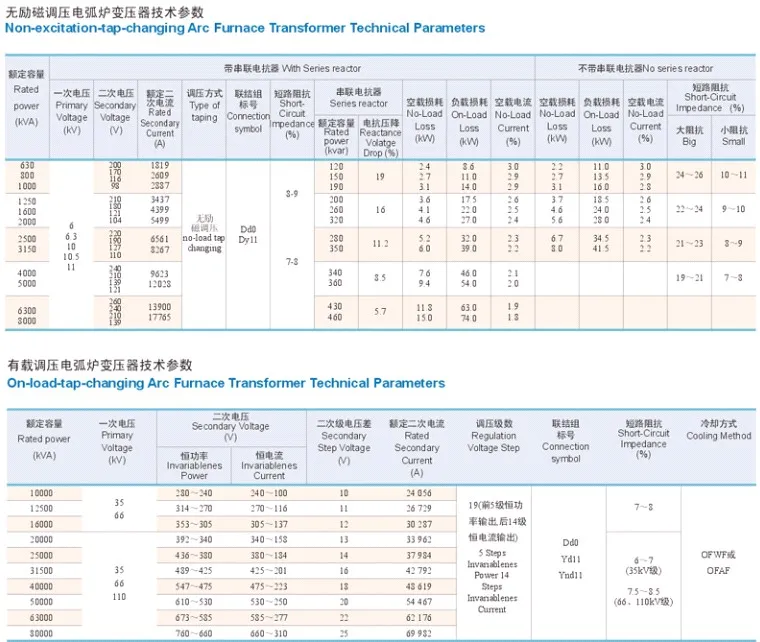

OUTROS DADOS TÉCNICOS DO TRANSFORMADOR DO FORNO

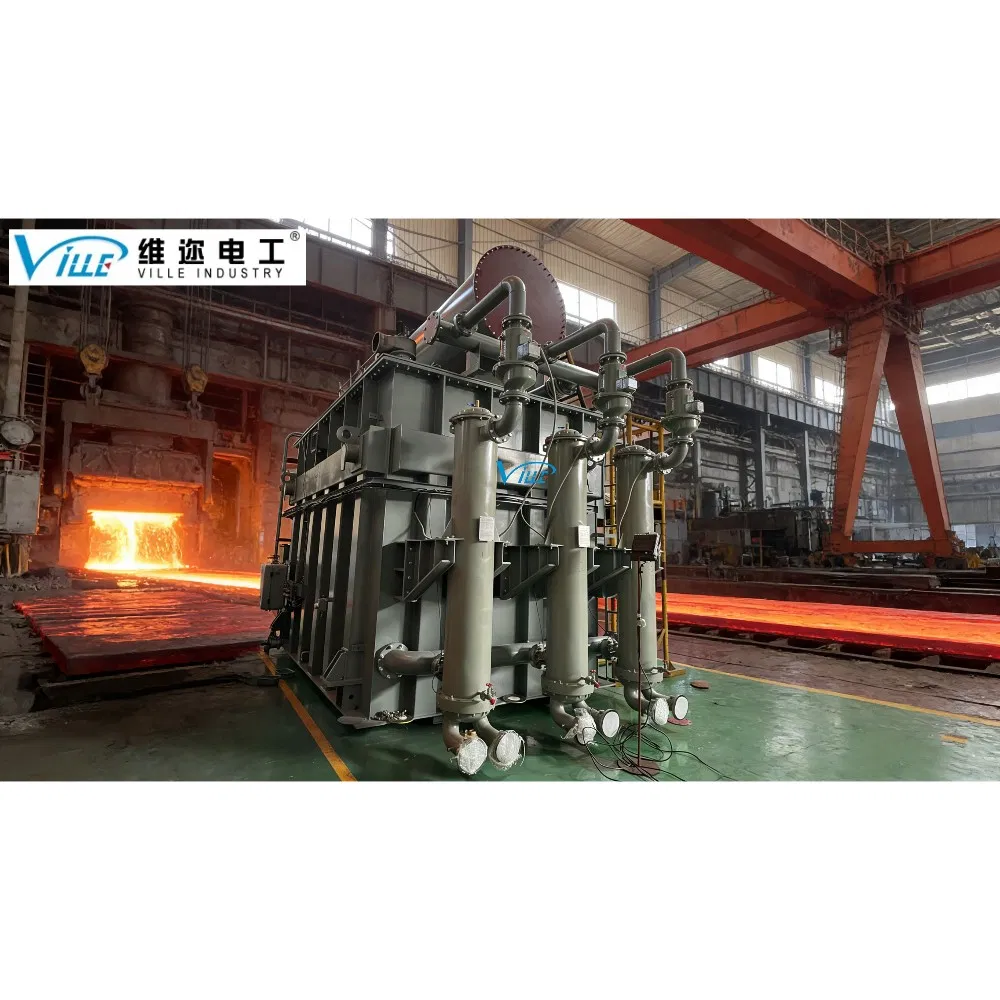

Aplicação do Transformador

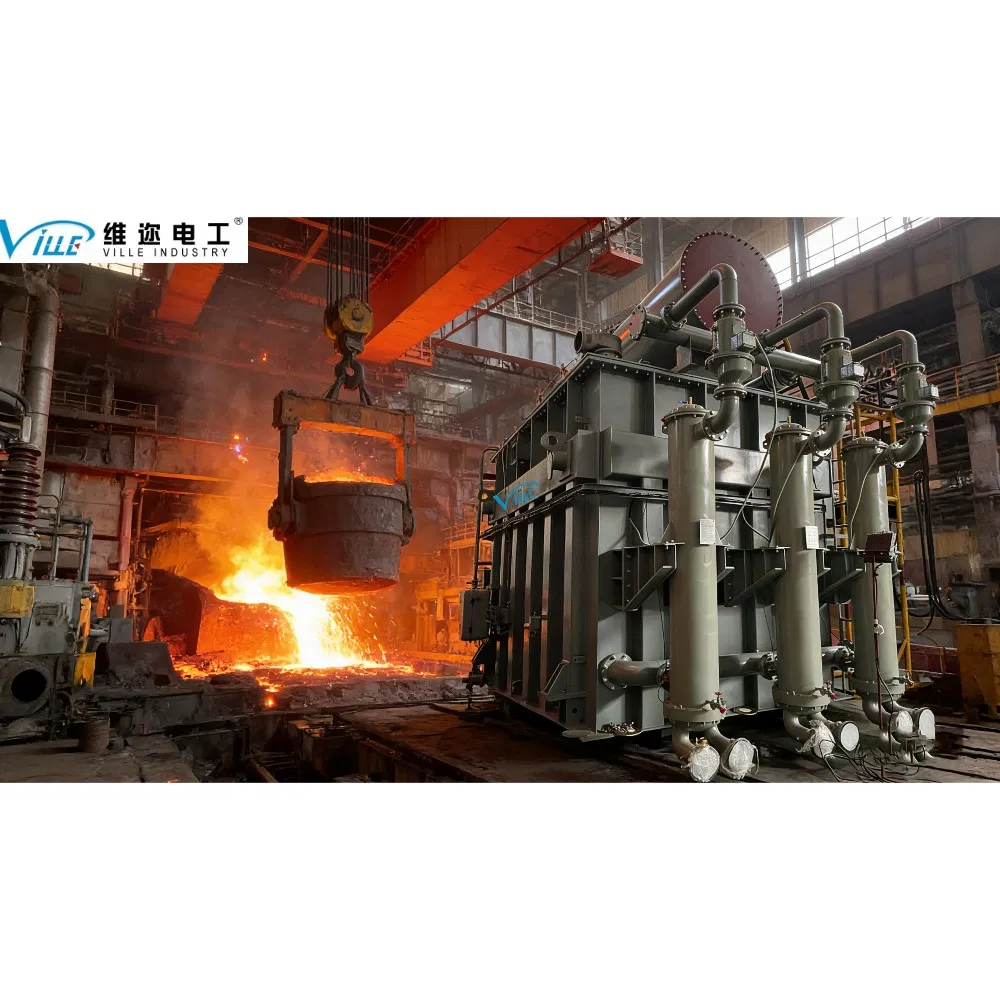

I. Cenário de aplicação principal: Aço de forno a arco em grande escala
Um forno de arco correspondente à capacidade de 140 MVA é um forno de arco de grande escala de 120-150 toneladas, que é o equipamento principal para a "aciaria de processo curto" em empresas modernas de ferro e aço. É principalmente utilizado para derreter sucata de aço (ou matérias-primas mistas de ferro gusa e aço de sucata) em aço fundido. As aplicações específicas incluem:
- Fundição de aço carbono/aço de baixa liga: Adaptado a linhas de produção de processos curtos de grandes fábricas, assegurando ciclo de fundição rápido e alto volume diário de produção.
- Fundição de aço especial/liga Aço estrutural: Ajuste preciso da composição do aço fundido (controlando o conteúdo de C, si e Mn, e removendo as impurezas S e P).
- Fundição de aço inoxidável/aço de alta liga: Suporta fundição a longo prazo sob alta temperatura mantendo a voltagem regulável.
II. Cenários de aplicação alargados: Outras fundição e refinação de metal
Além da siderurgia, adapta-se a equipamentos de fundição especiais para metais não ferrosos ou ligas:
- Fornos de arco submerso: Para produção de ferro-silício, ferromanese de alto carbono e outras ligas.
- Refinação de metais especiais: Titânio, zircónio, tungsténio ou molibdénio exigindo temperaturas superiores a 2000°C.
III. Características do cenário: Por que escolher a especificação 140MVA/35KV?
- Capacidade adaptada à produção em grande escala: Ideal para operação contínua e de alta eficiência, reduzindo desperdício de energia.
- Tensão compatível: 35KV atende redes de média tensão industrial sem necessidade de infraestrutura cara de ultra-alta tensão.
- Regulação flexível: Comutador de corrente sob carga permite ajuste rápido para impacto de arco, fusão e refinação.

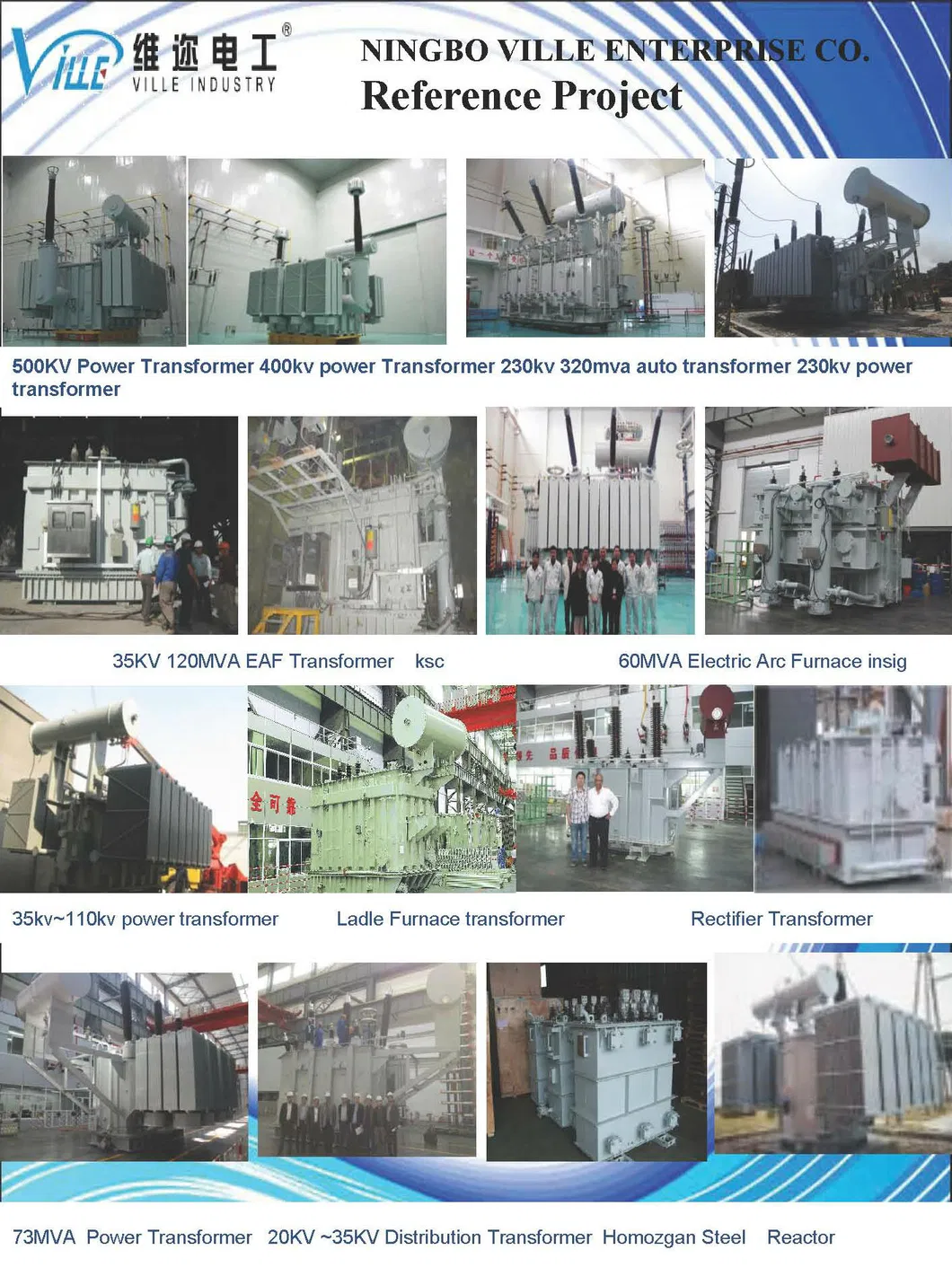

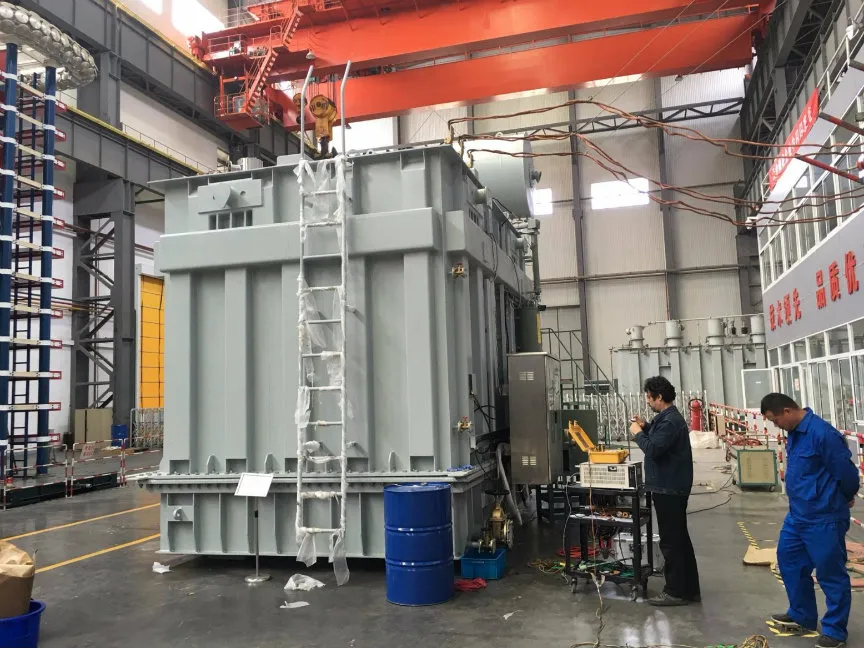

Capacidades Industriais e Fábrica

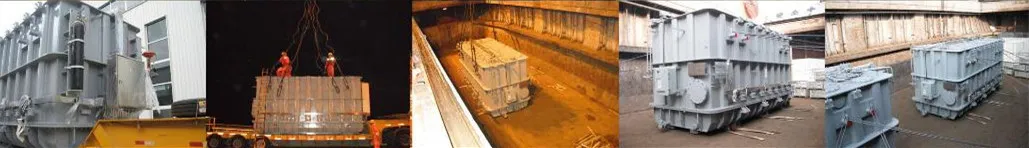

Embalagem, Envio e Serviços
Instruções de Encomenda
Ao selecionar o produto, por favor forneça os seguintes dados técnicos:
Modelo do transformador: _________
Capacidade nominal: _________ KVA
Fase: Trifásica / Monofásica
Frequência: 50 HZ / 60 HZ
Tensão nominal (H.V. / L.V.): _________
Intervalo de toque: ±______ × ______ %
Nível de isolamento: LI____ AC____ / LI____ AC____ kv
Grupo motor: Dyn11 / Yyno / Outro
Impedância de curto-circuito: ______ %
Método de refrigeração: ONAN / ONAF
Método de toque: OLTC / OCTC / Outro
* 1. Projetamos produtos especiais de acordo com os requisitos específicos do cliente.
* 2. A dimensão final está sujeita ao desenho delineado fornecido na aprovação do projeto.
Garantia de Serviço
- Fornecer rapidamente todas as informações técnicas e desenhos de acordo com o contrato. O fabricante convida o cliente, se necessário, a participar na revisão do desenho técnico.
- Realizar o serviço técnico local de acordo com o calendário do cliente, oferecendo orientações para a instalação e colocação em serviço.
- Fornecer informações técnicas relacionadas para satisfazer os requisitos de interface dos equipamentos auxiliares adquiridos pelos clientes.
- Executar rigorosamente as estipulações no acordo assinado pelo vendedor e comprador.
- Treinar o pessoal do cliente para a instalação, colocação em serviço, aplicação e manutenção do equipamento.
- Reforçar os serviços de suporte para assegurar "serviço 24 horas", "serviço antecipado", e "serviço ao longo da vida útil".
- Satisfazer os requisitos de peças sobressalentes dos clientes em qualquer altura.
Perguntas Frequentes (FAQ)
1. Qual é a principal aplicação do transformador EAF de 140 MVA?
Este transformador é utilizado principalmente na indústria pesada para alimentar fornos a arco elétrico (EAF) com capacidade de 120 a 150 toneladas. Ele fornece a energia de alta potência regulável necessária para derreter sucata de metal no processo de fabricação de aço.
2. Por que o transformador utiliza o nível de tensão de 35KV no lado primário?
A tensão de 35KV é amplamente compatível com as redes industriais padrão de distribuição de média tensão. Isso evita a necessidade de criar infraestruturas adicionais de altíssima tensão, reduzindo custos de instalação para fábricas e usinas siderúrgicas.
3. O transformador HSSPZ suporta sobrecargas elétricas?
Sim. O transformador foi projetado e fabricado para suportar com segurança uma sobrecarga nominal de até 20% sobre sua capacidade base sob condições operacionais severas.
4. Quais os métodos de arrefecimento e regulação disponíveis?
O transformador utiliza o método de isolamento e arrefecimento imerso em óleo, configurável em sistemas ONAN ou ONAF. Para a regulação de tensão, conta com comutador sob carga (OLTC) ou comutador sem carga (OCTC), garantindo controle dinâmico dos estágios de fundição.
5. É possível personalizar o design do transformador?
Sim, projetamos e fabricamos soluções personalizadas com base nos requisitos técnicos específicos fornecidos no momento da consulta, incluindo tensões especiais, impedâncias ajustadas e dimensões físicas específicas.
6. Como funciona o suporte e garantia pós-venda fornecido?
Fornecemos suporte técnico integral, incluindo assistência e orientações no local para instalação, testes e colocação em funcionamento, além de treinamento técnico para a equipe do cliente e fornecimento rápido de peças sobressalentes.
