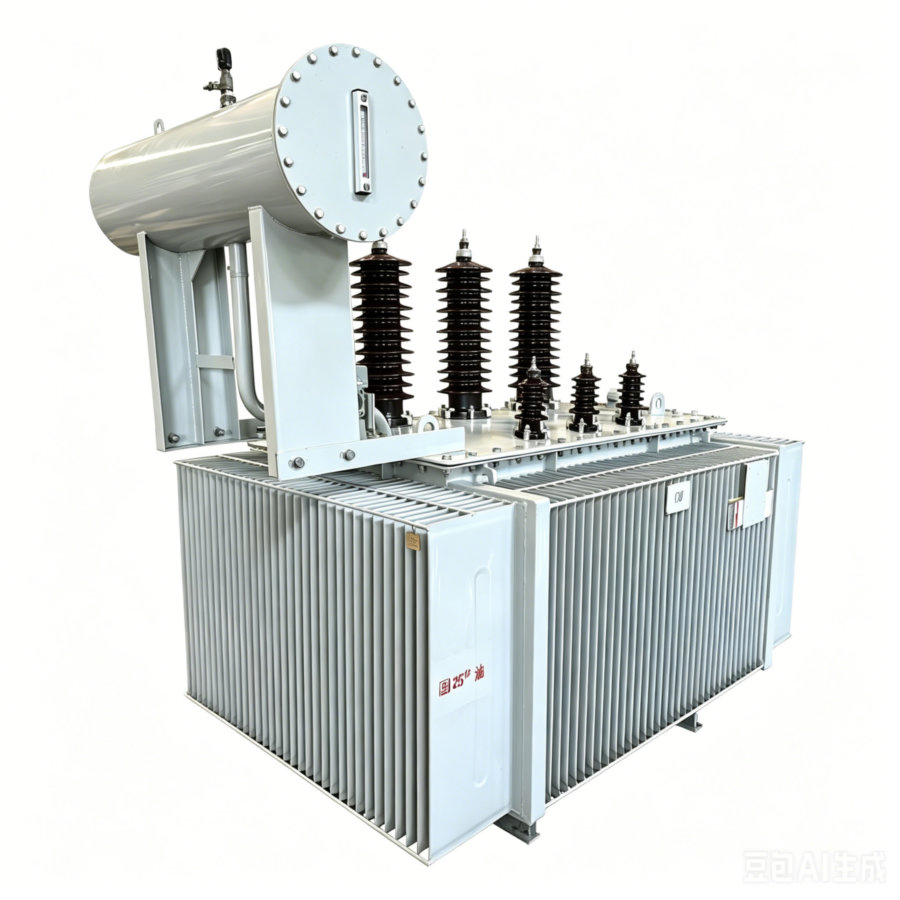

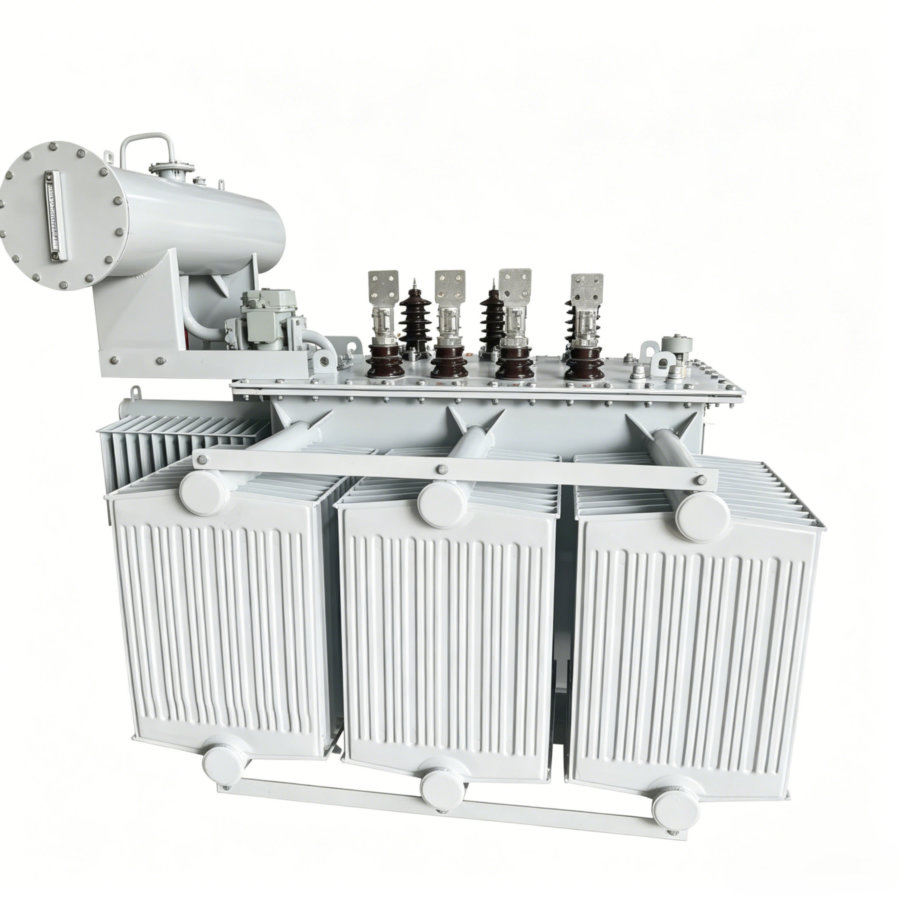

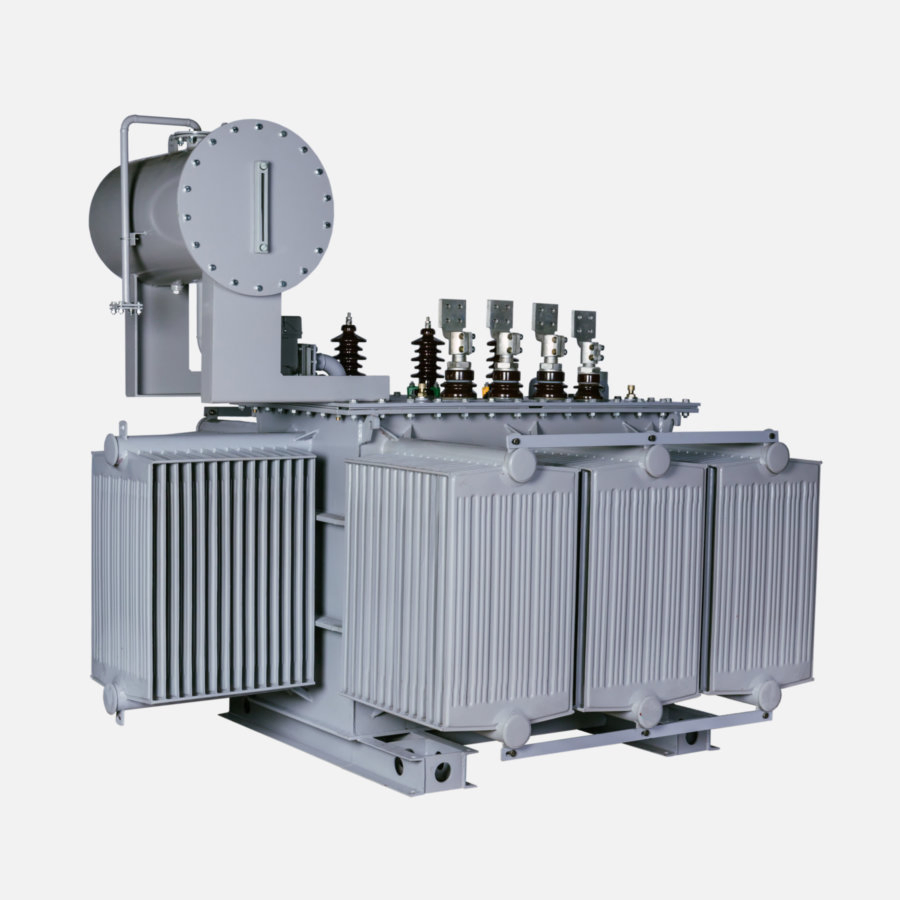

3 Fase Três Fase Totalmente Selada Totalmente Selada Imersa em Óleo Transformador de Alta Tensão Transformador Redutor de Tensão Controle Industrial Tensão Transformador
Descrição do produto
📊 Visão Geral do Produto
N ° de Modelo.
30~6300KVA
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001
Uso
Transformador de potência, Transformador de distribuição
Características de frequência
Frequência de Potência
Forma do Núcleo
EE
Nome do Produto
Transformador de distribuição imerso em óleo
Palavras-chave
Transformador de distribuição
Característica
Alta eficiência, baixa perda
OEM Personalizado
Sim
ODM Custom
Sim
Pacote
Embalado em caixa de madeira sólida
Frequência
50 / 60 hz
Serviço pós-venda
2 anos
Material de enrolamento
Cobre / Alumínio
Código HS
8504210000
📝 Descrição do Produto

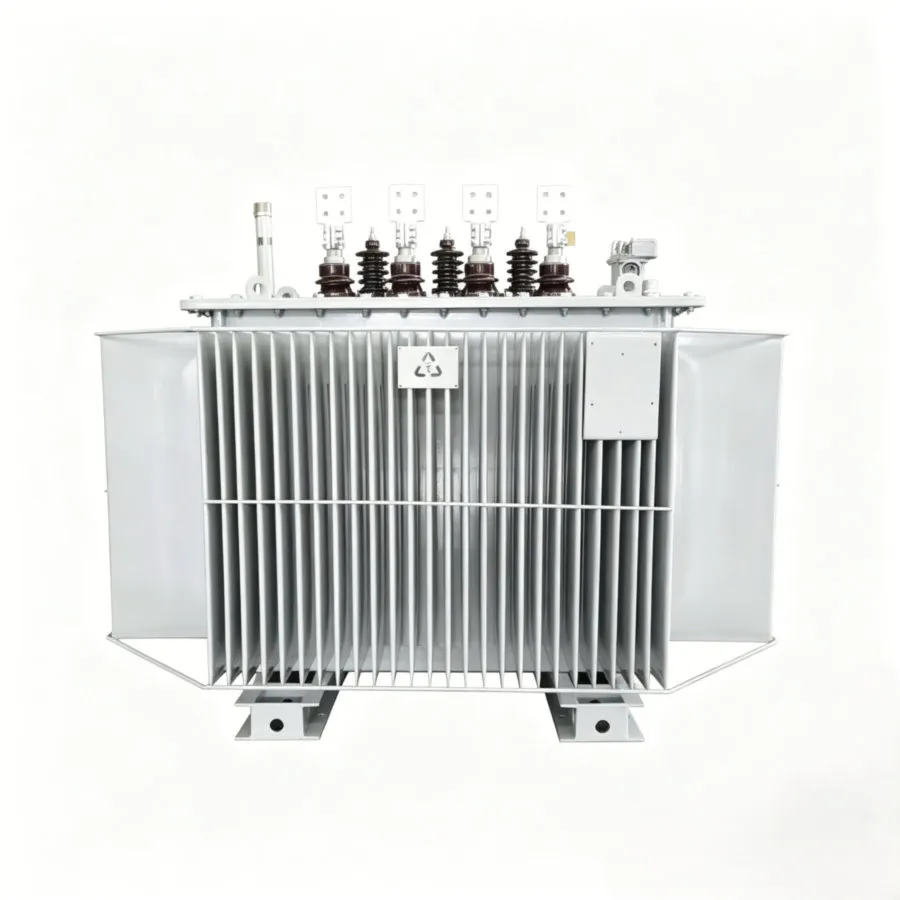

S11-M 20 KV E ACIMA DO TRANSFORMADOR DE DISTRIBUIÇÃO TOTALMENTE VEDADO E IMERSO EM ÓLEO
O transformador de distribuição totalmente vedado a óleo S11-M 20kV é um equipamento de alta tensão de nível profissional concebido para aplicações exigentes de distribuição e transmissão de potência. Operando a 20 kV com tecnologia avançada de design totalmente vedada, este transformador proporciona uma eficiência energética superior, perdas excepcionalmente baixas e uma resistência excepcional a curto-circuitos para funcionamento contínuo em redes de serviços públicos e redes de energia industriais.
Com construção tipo núcleo, enrolamentos otimizados de cobre ou alumínio e método de arrefecimento ONAN (Oil Natural Air Natural), este transformador de alta tensão proporciona uma gestão térmica ideal e uma transformação fiável de tensão a níveis de funcionamento elevados. Concebido para uma operação a longo prazo sem manutenção com um robusto compartimento selado que evita a infiltração de humidade e a contaminação por óleo, o transformador S11-M 20kV é a escolha ideal para serviços de energia regionais, subestações industriais e redes de transmissão que procuram soluções de alta tensão económicas, duradouras e ambientalmente responsáveis.
⚡ Aplicação e Usos Práticos
🌐 Redes Regionais e Provinciais de Energia
Ideal como um transformador primário de distribuição de alta tensão em redes de serviços públicos, redes de transmissão regionais e sistemas provinciais de distribuição de energia, fornecendo um corte de tensão eficiente para uma entrega de energia fiável em áreas geográficas extensas.
🏢 Subestações de Serviços Públicos
Amplamente implantado em subestações de utilidades, centros de transmissão regionais e hubs de distribuição de energia onde a transformação, confiabilidade e eficiência de alta tensão são essenciais para manter operações estáveis.
🏭 Complexos Industriais Pesados
Adequado para parques industriais de grande escala, fábricas de aço, refinarias químicas, complexos petroquímicos e clusters de fabricação que exigem transformação de tensão de alta capacidade com capacidade robusta de curto-circuito.
⛏️ Exploração Mineira e Recursos
Perfeito para operações de exploração mineira, pedreiras e locais de extracção de recursos onde os transformadores têm de suportar condições ambientais adversas, mantendo simultaneamente uma distribuição de energia consistente.
📐 Parâmetros Técnicos do Produto
| Capacidade nominal (KVA) | Combinação de tensão e intervalo de toque | Símbolo de grupo de vetor | Perda sem carga (KW) | Perda com carga (KW) | Corrente sem carga (%) | Tensão de Impedância de Curto-Circuito (%) | ||
|---|---|---|---|---|---|---|---|---|
| HV (KV) | Intervalo de toque HV (%) | LV (KV) | ||||||
| 30 | 20 | ± 5 | 0.4 | Dyn11, Yzn11, Yyn0 | 0.10 | 0.69/0.66 | 2.1 | 5.5 |
| 50 | 0.13 | 1.01/0.96 | 2.0 | |||||
| 63 | 0.15 | 1.20/1.15 | 1.9 | |||||
| 80 | 0.18 | 1.44/1.37 | 1.8 | |||||
| 100 | 0.20 | 1.73/1.65 | 1.6 | |||||
| 125 | 0.24 | 2.08/1.98 | 1.5 | |||||
| 160 | 0.29 | 2.54/2.42 | 1.4 | |||||
| 200 | 0.34 | 3.00/2.86 | 1.3 | |||||
| 250 | 0.40 | 3.52/3.35 | 1.2 | |||||
| 315 | 0.48 | 4.21/4.01 | 1.1 | |||||
| 400 | 0.57 | 4.97/4.73 | 1.0 | |||||
| 500 | 0.68 | 5.94/5.66 | 1.0 | |||||
| 630 | 0.81 | 6.82 | 0.9 | 6.0 | ||||
| 800 | 0.98 | 8.25 | 0.8 | |||||
| 1000 | 1.15 | 11.33 | 0.7 | |||||
| 1250 | 1.38 | 13.20 | 0.7 | |||||
| 1600 | 1.66 | 15.95 | 0.6 | |||||
| 2000 | 1.95 | 19.14 | 0.6 | |||||
| 2500 | 2.34 | 22.22 | 0.5 | |||||
🔍 Detalhes Construtivos e Diferenciais
📈 Alta Eficiência e Perdas Ultrabaixas
O transformador S11-M de 20 kV foi concebido com tecnologia avançada de optimização de núcleo e enrolamento que atinge a máxima eficiência de conversão com perdas mínimas de carga e vazio. O design reduz substancialmente o desperdício de energia nas redes.
🔇 Funcionamento com Ruído Ultrabaixo
Com design de núcleo de engenharia de precisão e configuração de enrolamento otimizada, este transformador funciona com níveis de ruído excepcionalmente baixos, sendo ideal para instalação perto de áreas residenciais ou zonas comerciais.

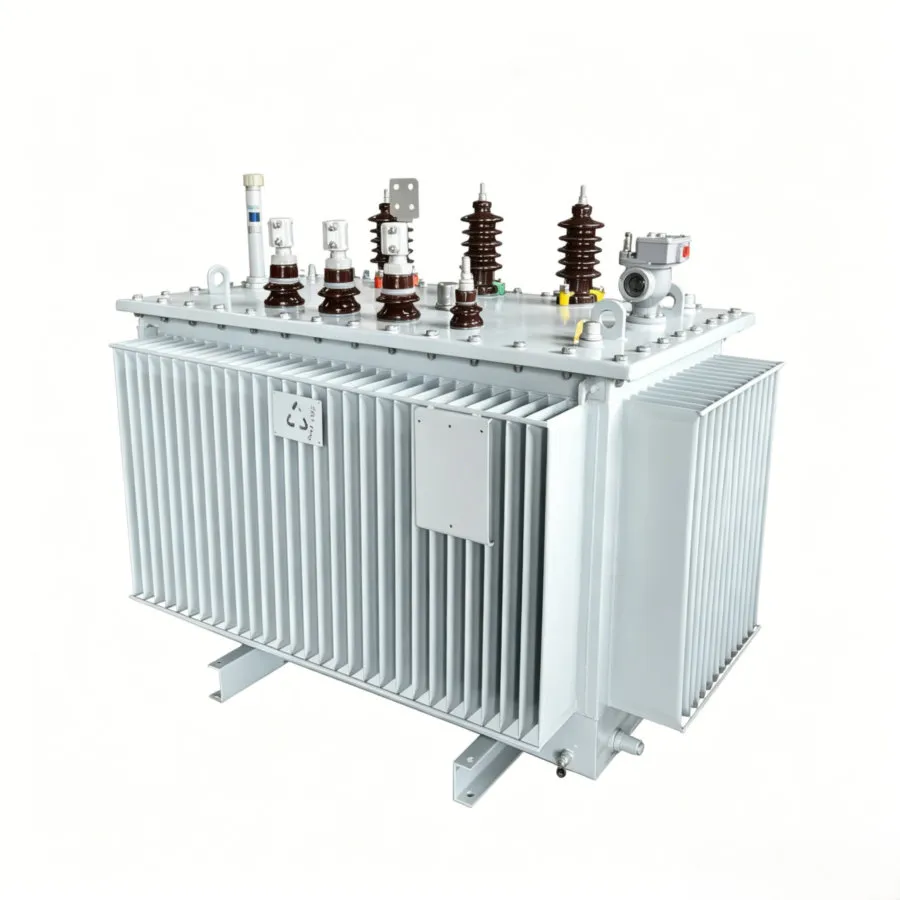

🌡️ Dissipação Interna Superior de Calor
O design totalmente vedado em banho de óleo incorpora uma arquitectura de arrefecimento interna avançada que gerencia o calor eficientemente. O método ONAN garante excelente controle de temperatura sob carga contínua.
🛡️ Alta Resistência Mecânica a Curto-Circuito
Construído com estrutura reforçada, demonstra excelente capacidade de suportar correntes extremas de curto-circuito sem falhas mecânicas, garantindo a segurança operacional durante perturbações na rede de energia.
❓ Perguntas Frequentes (FAQ)
🙋♂️ Q1: Vocês são uma fábrica ou uma empresa comercial?
R: Somos um fabricante que integra a indústria e o comércio, oferecendo soluções completas e suporte técnico avançado.
💳 Q2: Quais métodos de pagamento são aceitos?
R: Apoiamos T/T, Western Union, PayPal, pagamento em dinheiro, entre outros métodos. Os detalhes comerciais podem ser negociados diretamente.
🚢 Q3: Quais são as opções disponíveis para o transporte?
R: Geralmente definimos a melhor rota e modalidade de transporte (marítimo, aéreo ou terrestre) conforme o volume de carga ou de acordo com suas necessidades específicas.
📋 Q4: Como posso obter uma cotação precisa do produto?
R: Você pode enviar as especificações técnicas da sua demanda e referências do projeto. A partir dessas informações, personalizaremos uma solução com o valor adequado.
⚙️ Q5: Qual é a principal vantagem dos enrolamentos de cobre/alumínio neste transformador?
R: O uso de materiais de alta condutividade elétrica reduz drasticamente as perdas de energia sob carga pesada e otimiza a vida útil do transformador.

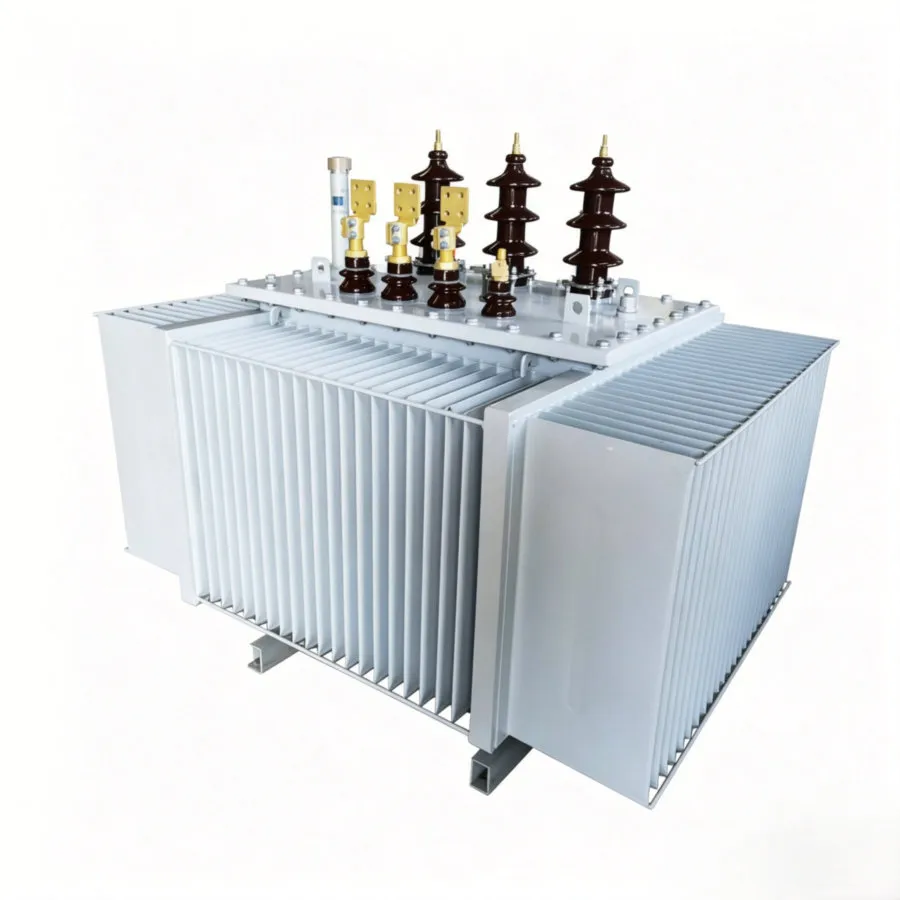

🔧 Q6: O que significa o design "totalmente vedado" e quais suas vantagens práticas?
R: O isolamento total em óleo evita o contato do fluído com o ar e a umidade externa. Isso reduz a oxidação do óleo isolante, elimina custos recorrentes de manutenção e protege contra curtos-circuitos.
