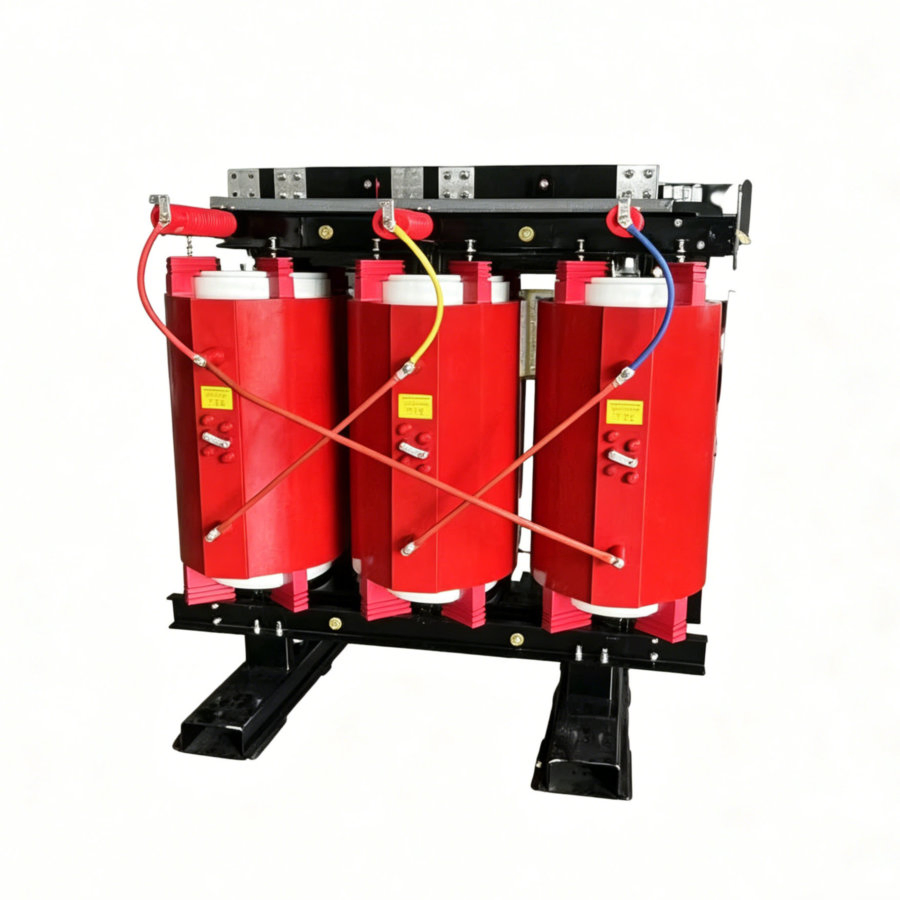

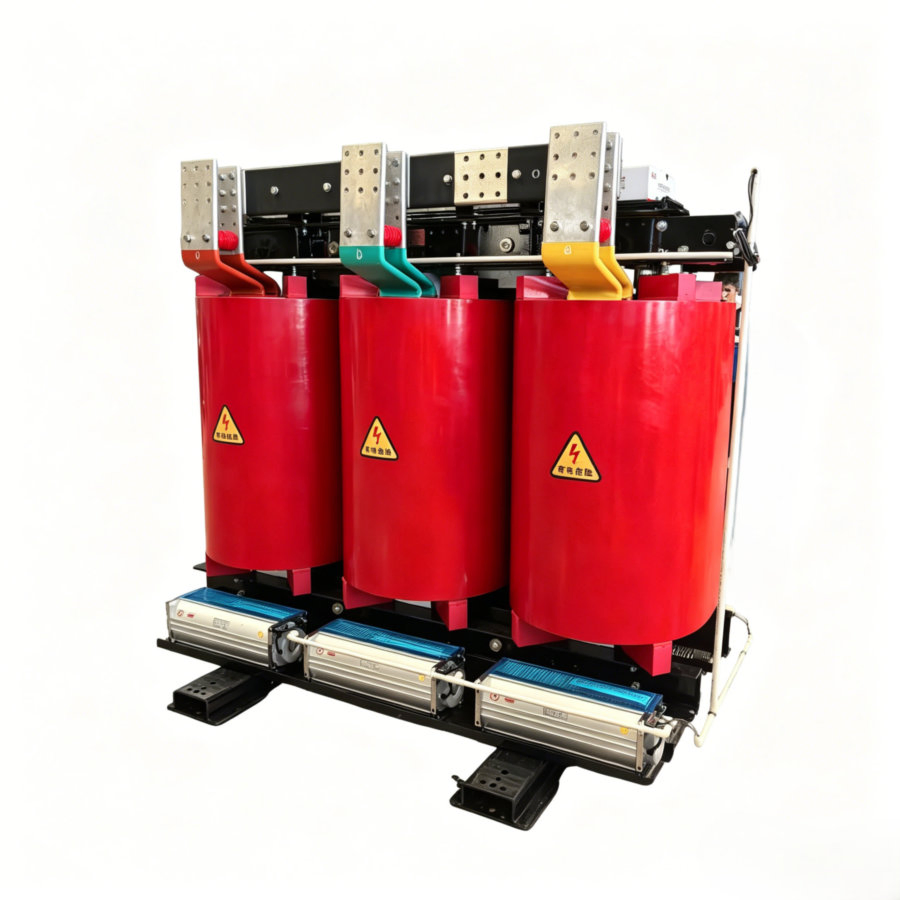

Transformador de Potência de Tensão Elétrica Trifásica, Transformador Seco de Resina Fundida Totalmente Selado para Forno de Controle Industrial
Descrição do produto
- Visão Geral
- Descrição do Produto
- Parâmetros do Produto
- Fotos Detalhadas
- Perguntas Frequentes
Visão Geral (Informação Básica)
N ° de Modelo30~6300KVA
TestemunhoTransformer Tipo Núcleo
Método de arrefecimentoTransformador Tipo Seco
Tipo de enrolamentoTransformador de Dois Enrolamentos
CertificaçãoISO9001-2000
UsoTransformador de potência, Transformador de distribuição
Características de frequênciaFrequência de Potência
Forma do NúcleoOD
Nome do produtotransformador de distribuição a seco
Palavras-chavetransformador de distribuição
Característicabaixa perda, baixo custo operacional, economia de energia
OEM PersonalizadoSim
ODM CustomSim
Pacoteembalado em caixa de madeira sólida
Forma do núcleotipo de núcleo empilhado núcleo
Frequência50 / 60 hz
Serviço pós-venda2 anos
Material de enrolamentocobre/alumínio
Pacote de Transporteembalagem padrão ou personalizada
Especificaçãoespecificações padrão ou personalizadas
Capacidade de Produção1200 /ano
Código HS8504210000
Descrição de Produto

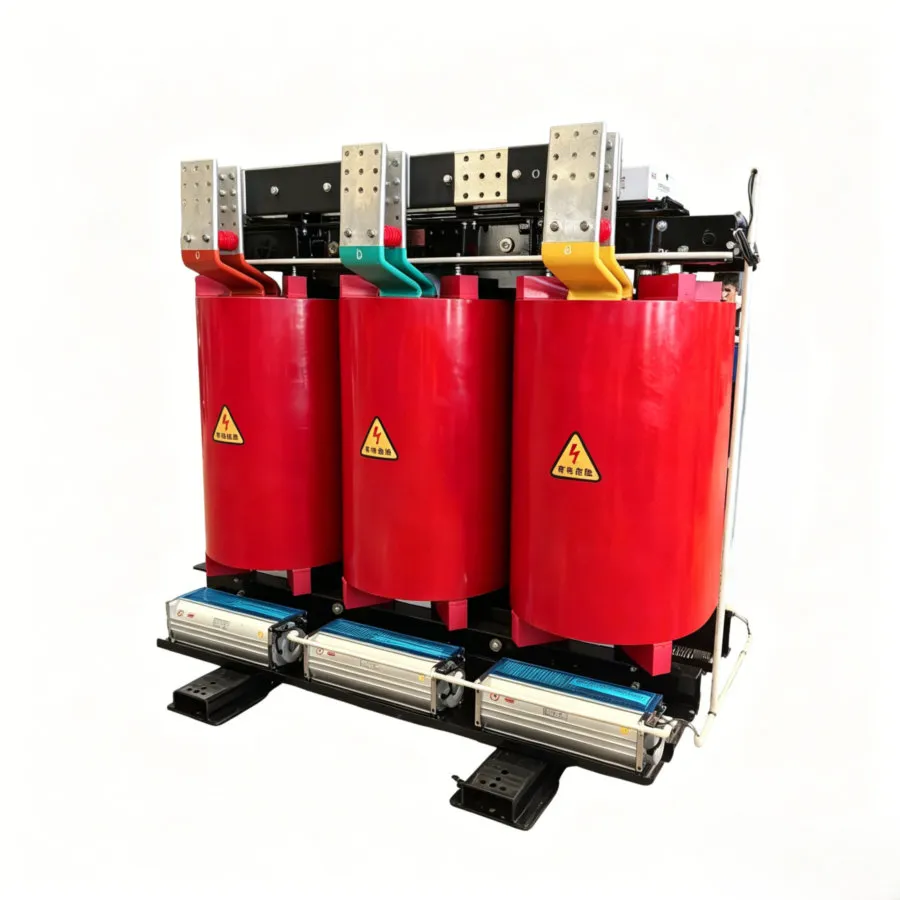

SC (ZB) 10-10KV Transformador de Distribuição do Tipo Seco de Resina Epóxi Fundida
O Transformer é um componente elétrico de alto desempenho projetado para distribuição eficiente de energia em aplicações industriais, comerciais e de serviços públicos. Construído com tecnologia avançada de vazamento de resina epóxi, esse transformador de distribuição oferece perdas operacionais excepcionalmente baixas, excelentes capacidades resistentes a fogo e à prova de explosão e proteção ambiental superior.
Com construção tipo núcleo empilhado, enrolamentos de cobre ou alumínio e um design mecânico robusto com forte resistência a curto-circuito, este transformador garante um funcionamento fiável a longo prazo, minimizando os requisitos de manutenção. Ideal para empresas que procuram soluções de transformação de tensão fiáveis que combinam eficiência energética, segurança e relação custo/eficácia, com um arrefecimento (natural do ar) para uma gestão térmica ideal.
Principais Aplicações
- Redes de distribuição de energia: Ideal para utilização como transformador de distribuição em redes de serviços públicos, sistemas municipais de distribuição de energia e redes regionais de energia. Fornece uma alimentação segura e estável aos utilizadores finais em zonas residenciais, comerciais e industriais.
- Instalações industriais de fabrico: Amplamente implantado em fábricas, instalações de processamento e complexos industriais onde a transformação confiável de tensão é essencial para a operação de equipamentos e eficiência de produção.
- Edifícios comerciais e de escritórios: Perfeito para alimentar edifícios comerciais de vários andares, complexos de escritórios, centros comerciais e centros de dados que requerem uma distribuição elétrica consistente e segura.
- Aplicações de energias renováveis e Smart Grid: Compatível com os modernos sistemas de energias renováveis, incluindo as explorações solares e as instalações eólicas, apoiando a integração em redes inteligentes.
Parâmetros do Produto
| 10kV Parâmetros Técnicos do Núcleo do Transformador | |
|---|---|
| Nome do parâmetro | Valor do parâmetro |
| Tensão nominal de alta tensão (HV) | 10 (6, 6.3, 6.6, 10.5, 11) kV |
| Tensão nominal | 0.4 (0.38, 0.415, 0.433, 0.69) kV |
| Toque em intervalo de ligação | Regulação não emocionante: ± 5%, ± 2 × 2.5% | Regulação em carga: ± 4 × 2.5 % |
| Grupo de Vetores | D yn11 ou Y yn0 |
| Nível de isolamento | LI75AC35/AC5 |
| Núcleo | Tipo de núcleo |
| Tipo de enrolamento | Transformador de dois enrolamentos |
| Forma do núcleo | Núcleo tipo núcleo empilhado |
| Características de frequência | Frequência de potência |
| Frequência | 50 / 60 Hz |
| Serviço pós-venda | 2 anos |
| Método de arrefecimento | AN |
| Material de enrolamento | Cobre/alumínio |
| Capacidade nominal (KVA) | Perda sem carga (W) | Perda de carga (120 ℃) (W) | Nível de som LPA (dB) | Peso (kg) |
|---|---|---|---|---|
| 30 | 190 | 710 | 38 | 290 |
| 50 | 270 | 1000 | 40 | 360 |
| 80 | 370 | 1380 | 42 | 590 |
| 100 | 400 | 1570 | 44 | 640 |
| 125 | 470 | 1850 | 44 | 670 |
| 160 | 540 | 2130 | 46 | 870 |
| 200 | 620 | 2530 | 46 | 1040 |
| 250 | 720 | 2760 | 46 | 1220 |
| 315 | 880 | 3470 | 47 | 1470 |
| 400 | 980 | 3990 | 47 | 1760 |
| 500 | 1160 | 4880 | 49 | 2050 |
| 630 | 1340 | 5960 | 49 | 2450 |
| 800 | 1520 | 6960 | 49 | 2360 |
| 1000 | 1770 | 8130 | 51 | 2730 |
| 1250 | 2090 | 9690 | 51 | 3270 |
| 1600 | 2450 | 11730 | 51 | 3840 |
| 2000 | 3050 | 14450 | 51 | 4920 |
| 2500 | 3600 | 17170 | 51 | 5780 |
| 1600 | 2450 | 12960 | 51 | 3950 |
| 2000 | 3050 | 15960 | 53 | 5080 |
| 2500 | 3600 | 18890 | 53 | 5850 |
| Dimensão (mm) | Temperatura do VE | Sem carga Corrente (%) | Impedância Tensão (%) | |||
|---|---|---|---|---|---|---|
| a | b | c | dt × d2 | |||
| 600 | 400 | 650 | 350 × 350 | 25 × 3 | 1.9 | 4.0 |
| 600 | 400 | 705 | 350 × 350 | 25 × 3 | 1.4 | |
| 730 | 500 | 740 | 450 × 450 | 25 × 3 | 1.0 | |
| 760 | 500 | 775 | 450 × 450 | 30 × 3 | 1.0 | |
| 760 | 500 | 840 | 450 × 450 | 30 × 3 | 0.9 | |
| 1120 | 750 | 1015 | 550 × 660 | 40 × 3 | 0.8 | |
| 1130 | 750 | 1040 | 550 × 660 | 40 × 3 | 0.8 | |
| 1170 | 750 | 1070 | 550 × 660 | 40 × 4 | 0.8 | |
| 1260 | 750 | 1080 | 660 × 660 | 50 × 4 | 0.7 | |
| 1290 | 750 | 1120 | 660 × 660 | 50 × 5 | 0.7 | |
| 1340 | 750 | 1220 | 660 × 660 | 60 × 5 | 0.6 | |
| 1510 | 750 | 1170 | 660 × 660 | 60 × 6 | 0.5 | 6.0 |
| 1560 | 750 | 1230 | 660 × 660 | 80 × 6 | 0.4 | |
| 1610 | 900 | 1330 | 820 × 820 | 80 × 8 | 0.4 | |
| 1690 | 900 | 1440 | 820 × 820 | 100 × 8 | 0.3 | |
| 1730 | 900 | 1560 | 820 × 820 | 100 × 10 | 0.3 | |
| 1860 | 1200 | 1640 | 1070 × 1070 | 100 × 12 | 0.25 | |
| 2000 | 1200 | 1720 | 1070 × 1070 | 120 × 12 | 0.25 | |
| 1800 | 900 | 1480 | 820 × 820 | 100 × 10 | 0.3 | 8.0 |
| 1900 | 1200 | 1540 | 1070 × 1070 | 100 × 12 | 0.25 | |
| 2010 | 1200 | 1650 | 1070 × 1070 | 120 × 12 | 0.25 | |
Fotos Detalhadas
Eficiência Energética Elevada
Segurança Contra Incêndios

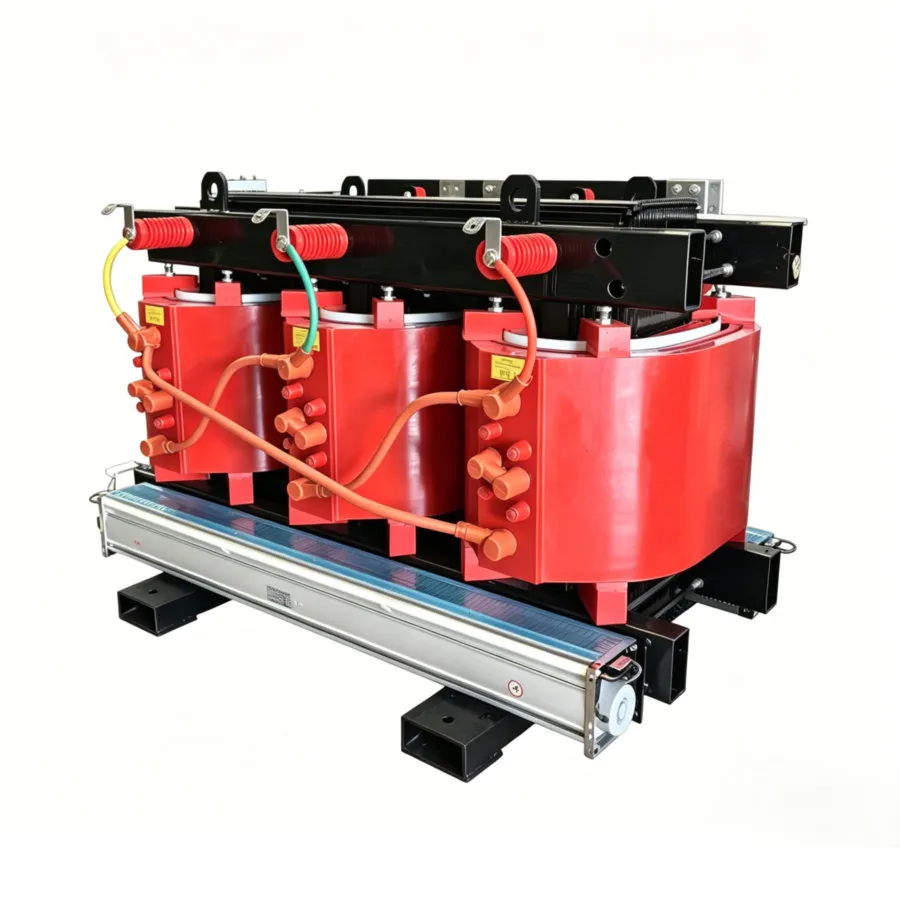

Perdas operacionais baixas e eficiência energética: Este transformador foi concebido com configurações optimizadas de núcleo e enrolamento que reduzem significativamente as perdas de energia durante o funcionamento. O design de baixa perda traduz-se numa redução do consumo de electricidade e em custos operacionais mais baixos.

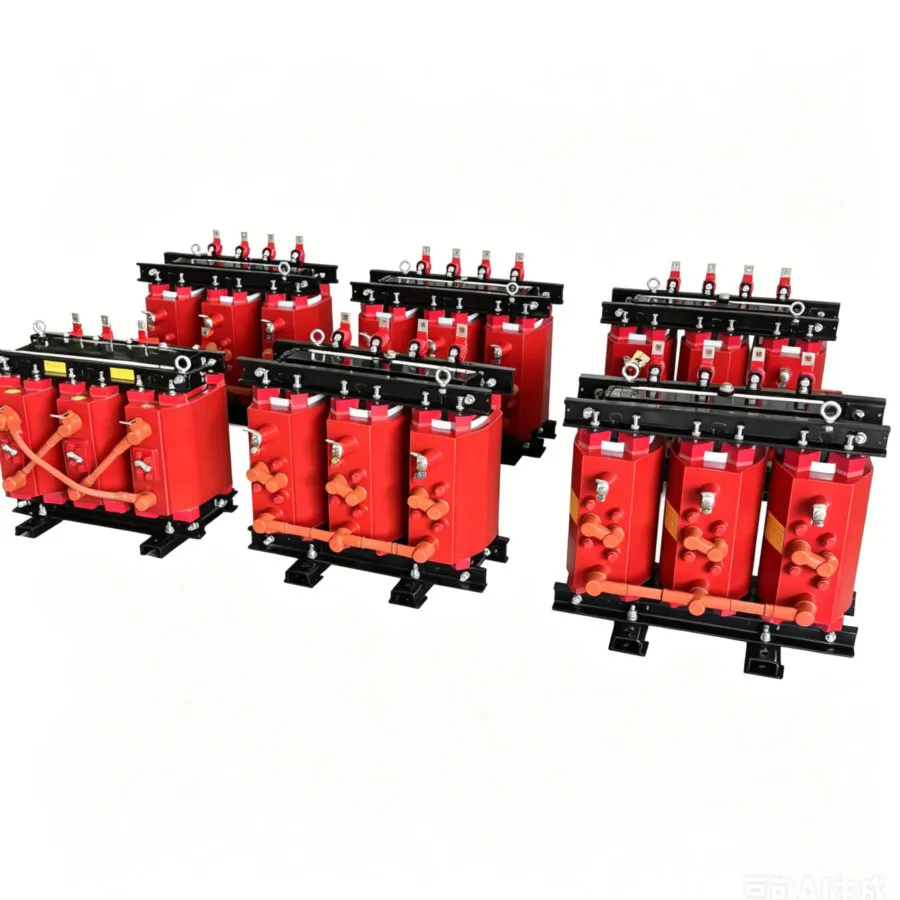

Construção resistente a incêndios e à prova de explosão: Construído com tecnologia avançada de vazamento de resina epoxídica, este transformador do tipo seco oferece uma resistência superior ao fogo e capacidades à prova de explosão, eliminando os riscos de incêndio tradicionais.
Proteção Contra Humidade
Funcionamento Silencioso

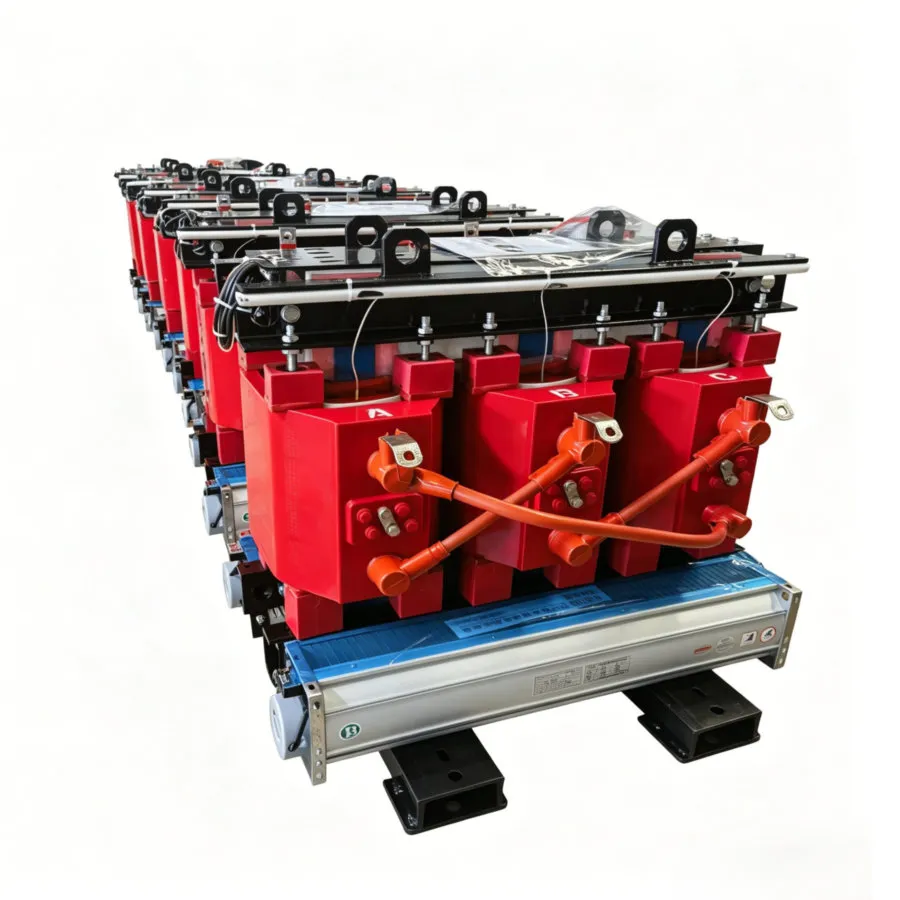

Proteção contra humidade e dissipação de calor: Com excelentes propriedades resistentes à humidade, este transformador mantém um desempenho estável mesmo sob condições ambientais desafiantes. A eficiência de refrigeração otimizada assegura uma gestão térmica consistente.

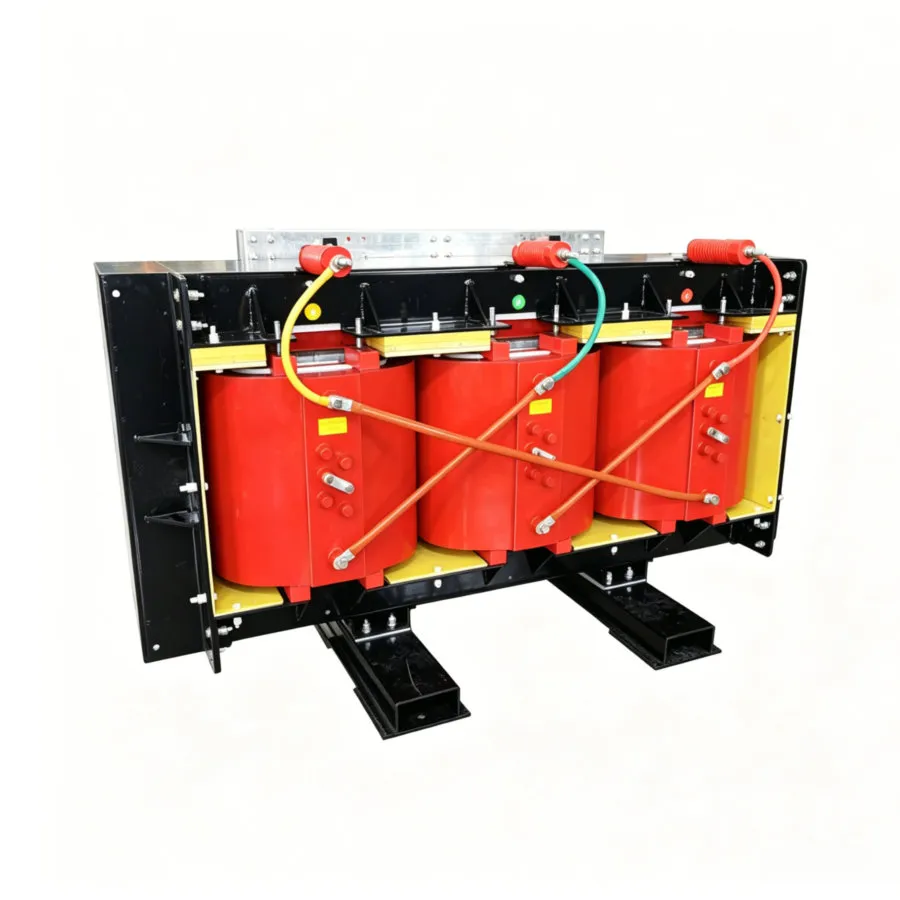

Descarga parcial ultrabaixa: Com níveis mínimos de descarga parcial e características de emissão de ruído reduzidas, este transformador proporciona um funcionamento silencioso, ideal para hospitais, escolas e escritórios.
PERGUNTAS FREQUENTES (FAQ)
Q1: Você é uma fábrica ou um comerciante?
R: Somos um fabricante que integra a indústria e o comércio. Bem-vindo a visitar a nossa empresa para inspecionar nossas instalações e processos de produção de transformadores.
Q2: Que métodos de pagamento você suporta?
R: Apoiamos múltiplos métodos, incluindo T/T, Western Union, PayPal e dinheiro. Os detalhes específicos e termos de pagamento podem ser negociados durante o fechamento do pedido.
Q3: Quais são os seus modos de transporte disponíveis?
R: Geralmente, escolhemos o modo de transporte mais apropriado (marítimo, aéreo ou terrestre) de acordo com o volume e o peso dos bens, atendendo também às necessidades específicas de logística do cliente.
Q4: Como posso obter uma cotação precisa para o transformador?
R: Para uma cotação precisa, envie-nos as suas demandas técnicas específicas (tensão, capacidade, material dos enrolamentos) e nós personalizaremos a melhor solução comercial.
Q5: Qual é o período de garantia oferecido para os transformadores?
R: Oferecemos uma garantia padrão e serviço pós-venda completo de 2 anos para garantir o funcionamento confiável e seguro do seu sistema elétrico.
Q6: Quais são as vantagens dos transformadores de tipo seco de resina epóxi em comparação com os de óleo?
R: Os transformadores do tipo seco eliminam o risco de incêndios e contaminação por vazamento de óleo, oferecem descarga parcial ultrabaixa, funcionamento silencioso e são altamente adequados para ambientes fechados ou áreas urbanas densas.
