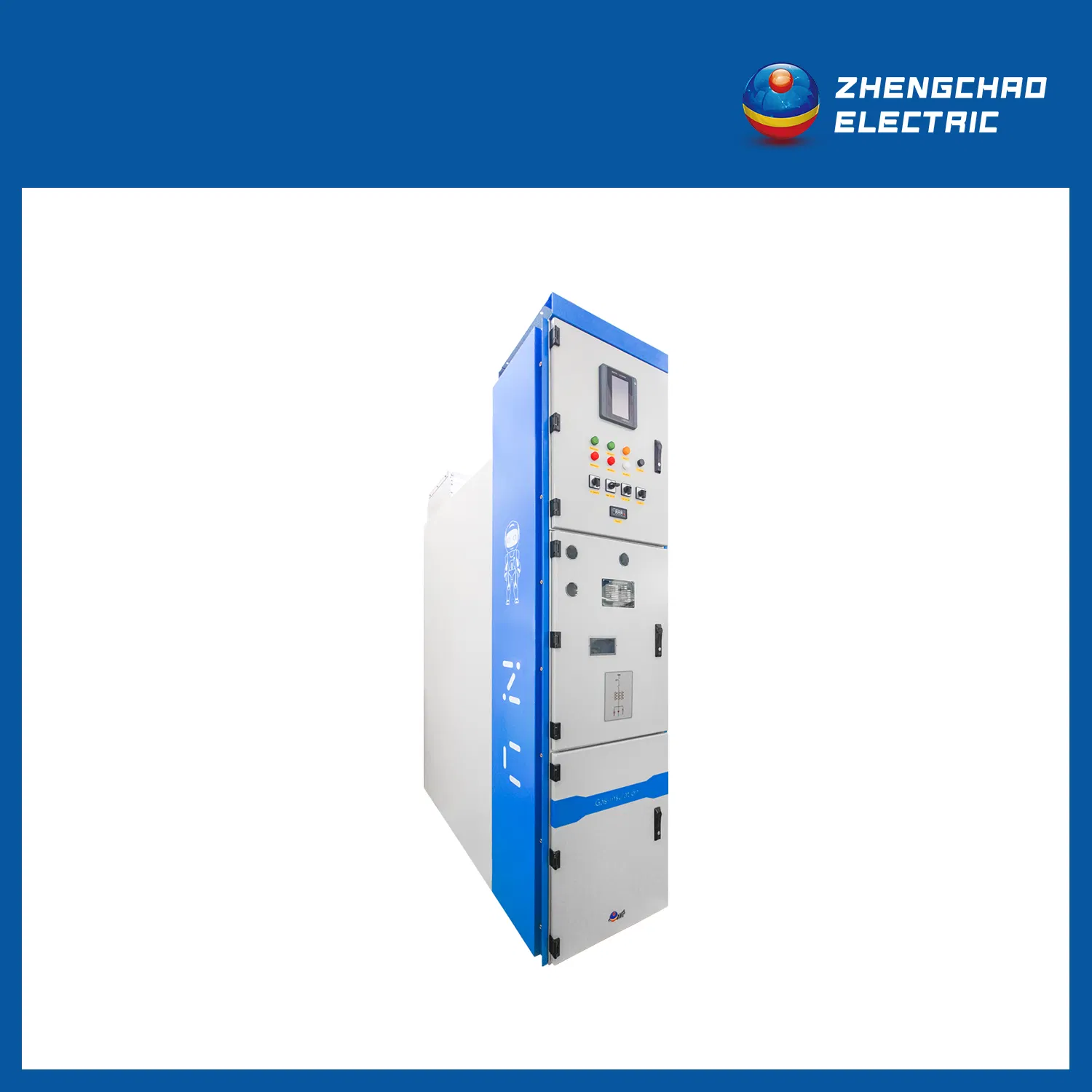

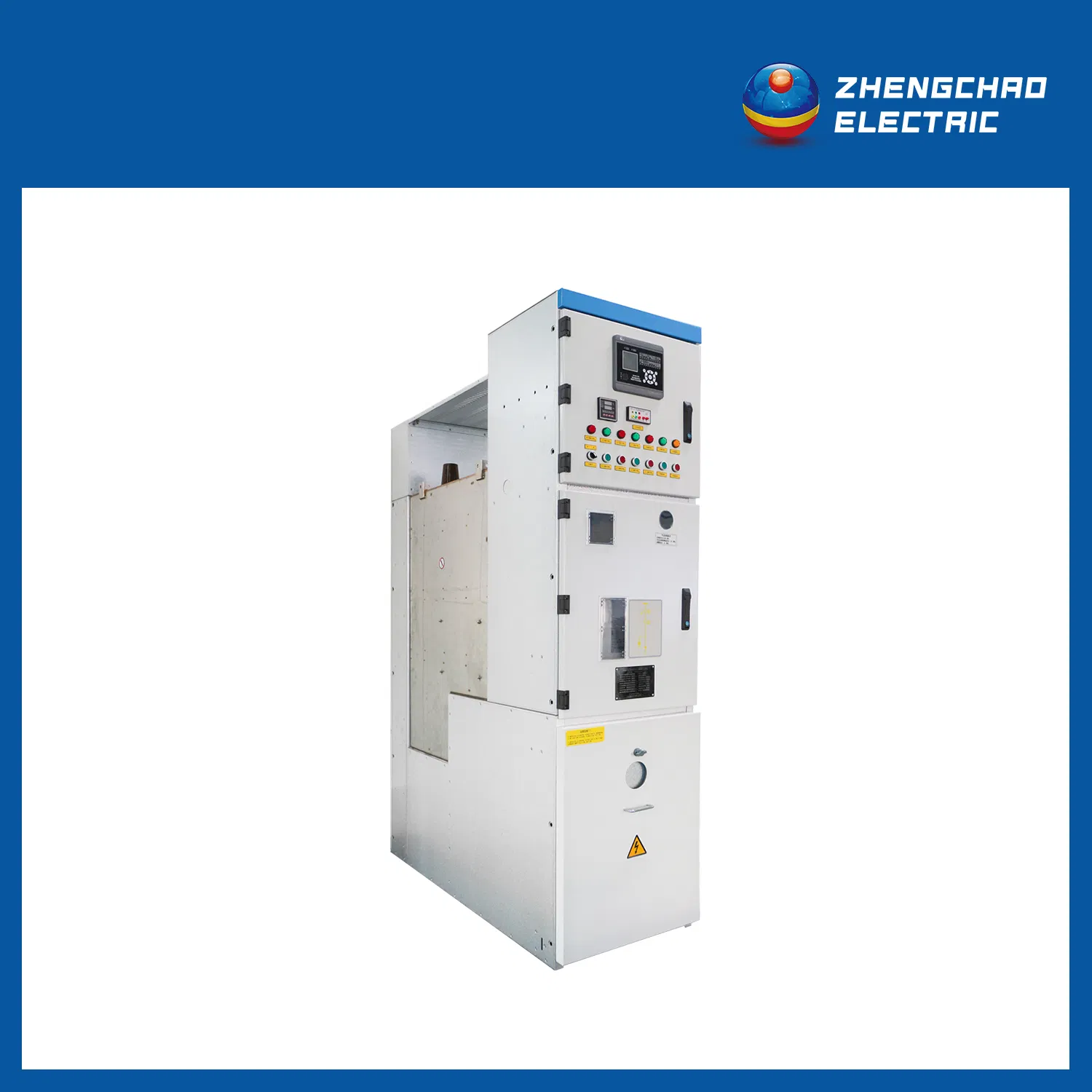

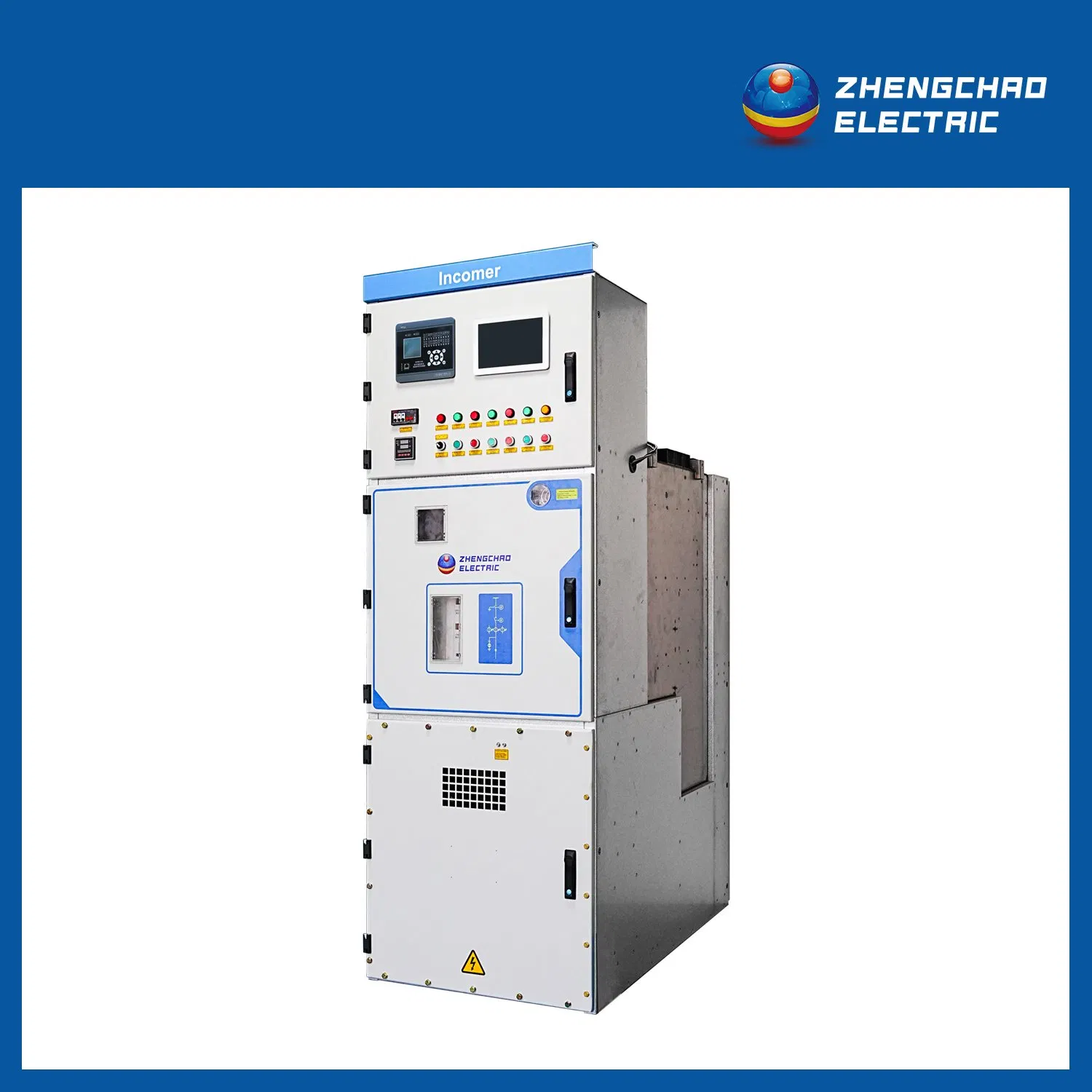

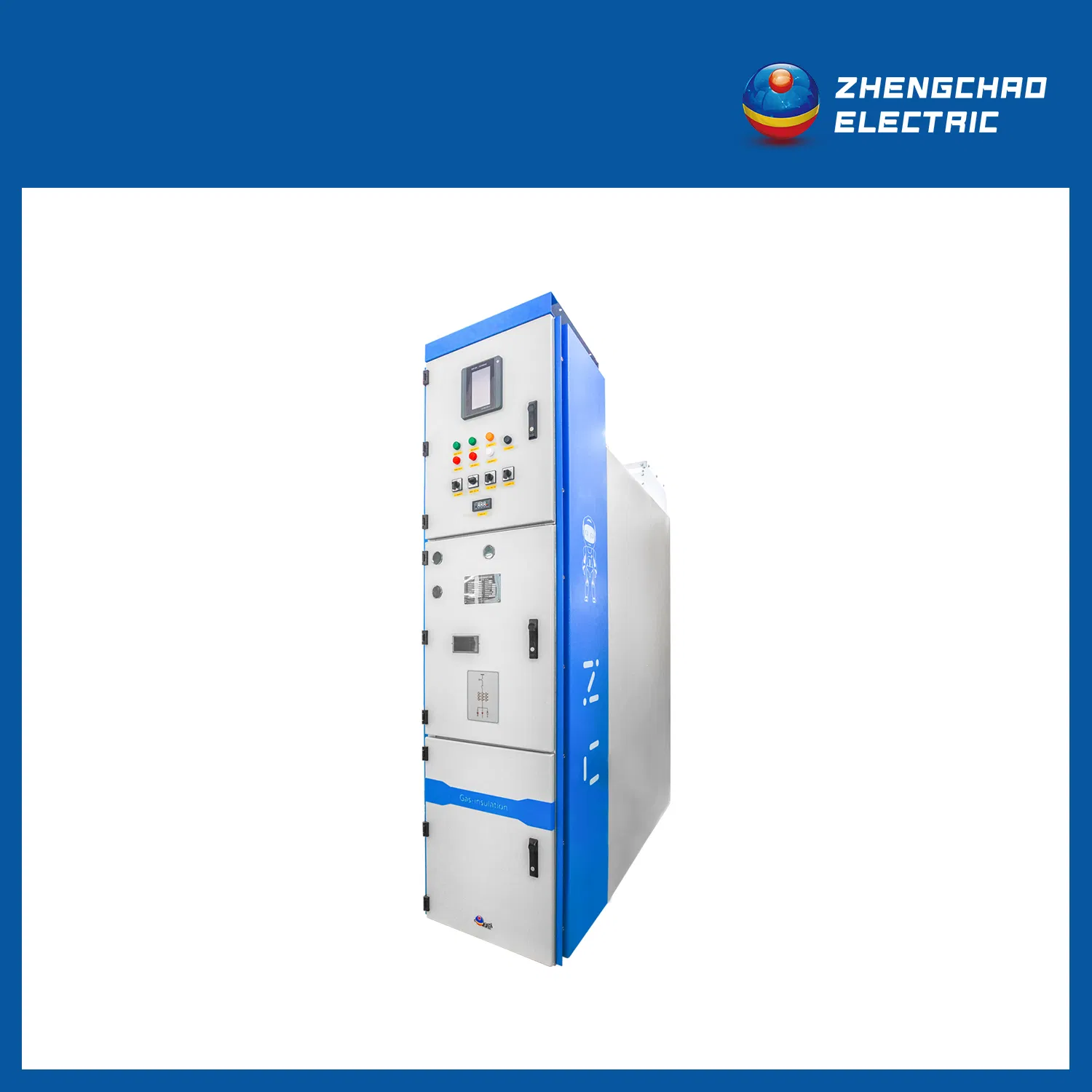

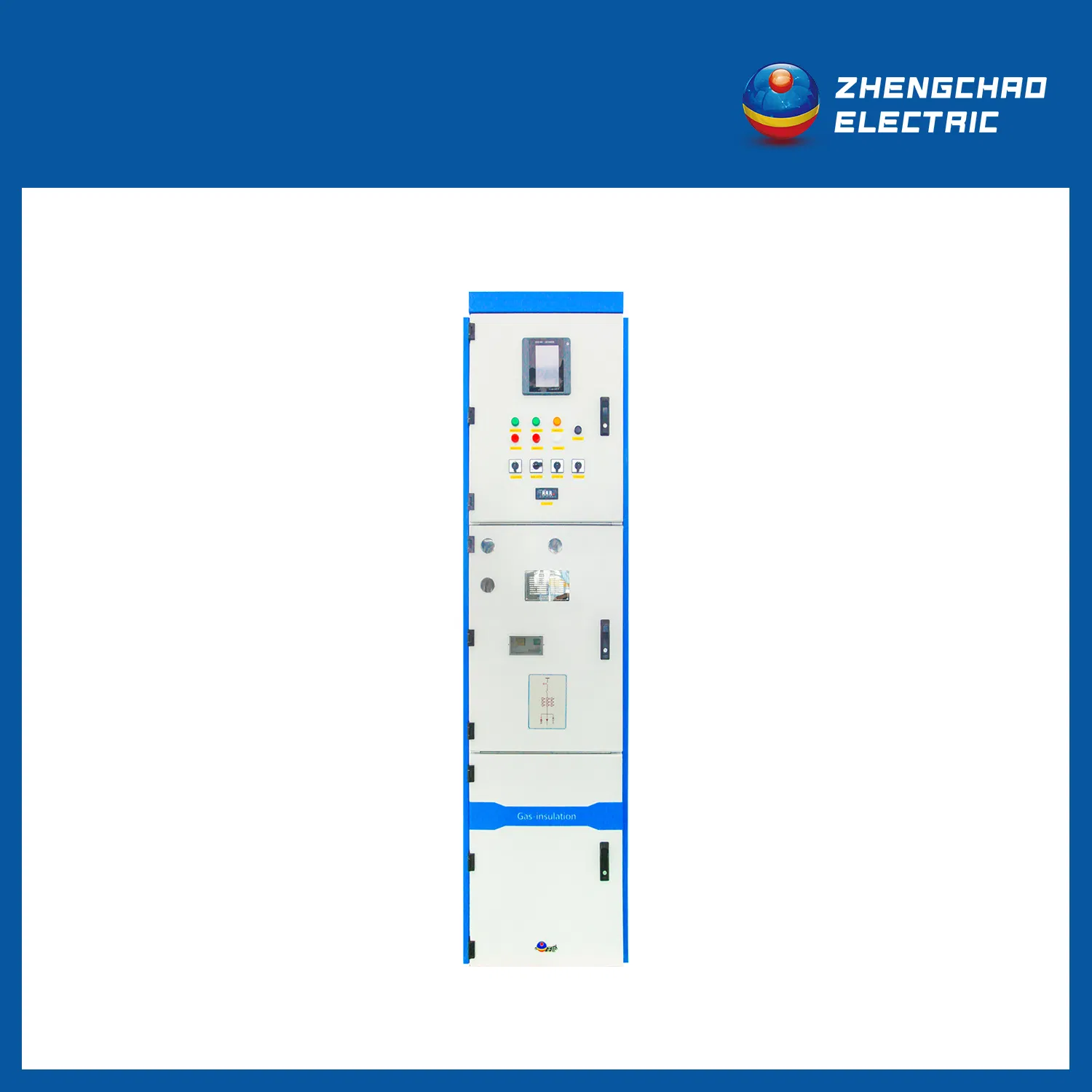

12kv Sf6 Cubículo de Alta Tensão Isolado a Gás Meidum para Fornecimento de Energia
Descrição do produto
12 kv SF6 Compartimento de Tensão Medium Comutador Isolado a Gás para Alimentação
| Número de série | Item | Unidade | Dados | ||
|---|---|---|---|---|---|
| 1 | Tensão nominal | KV | 12 | 40.5 | |
| 2 | Frequência nominal | Hz | 50/60 | ||
| 3 | Corrente nominal | A | 1250/2500/3150 | 1250/2500 | |
| 4 | Potência nominal em queda livre tensão de resistência (1 min) | Fases e à terra | kv | 42 | 95 |
| Isolar distâncias | 48 | 118 | |||
| Implussão de relâmpagos nominais suportar tensão | Fases e à terra | 75 (95 *) | 185 | ||
| Isolar distâncias | 85 (110 *) | 215 | |||
| A frequência de potência suporta tensão (Circuito de controlo e auxiliar) | 2 | ||||
| 5 | Resistência nominal a curto prazo à corrente | 31.5/40 | 31.5 | ||
| 6 | Corrente de resistência nominal ao pico | Ka | 80/100 | 80 | |
| 7 | Duração da corrente nominal de curto-circuito | s | 4 | 4 | |
| 8 | Corrente de quebra de curto-circuito nominal | Ka | 31.5/40 | 31.5 | |
| 9 | Corrente nominal de curto-circuito | Ka | 80/100 | 80 | |
| 10 | Duração da formação de arco | s | 1 | 1 | |
| 11 | Sequência de funcionamento nominal | 0-0,3s -CO-3min-CO | |||
| 12 | Gás isolante | SF6 | |||
| 13 | Taxa anual de vazamento | % | ≤ 0.01 | ||
| 14 | Grau padrão de protecção | Caixa de gás selada | IP67 | ||
| Compartimento do painel de distribuição | IP4X | ||||
| 15 | Pressão nominal de enchimento | MPa | 0.03 | ||
| Pressão mínima do nível funcional | 0.01 | ||||
| 16 | Tensão de alimentação nominal do circuito auxiliar | V | CC 24, 48, 110, 220, AC220 | ||
| 17 | Vida mecânica | Disjuntor | Funcionamento | 12000 | 12000 |
| Interruptor de isolamento | 3000 | 3000 | |||
| Interruptor de ligação à terra | 3000 | 3000 | |||
| 18 | Resistência eléctrica do disjuntor | Funcionamento | 30 (E2) | ||
| 19 | Perda de continuidade do serviço | LSC2A | |||
Normas e especificações
■
IEC 62271-1:2021 aparelhagem de alta tensão - parte 1: Especificações comuns para aparelhagem de corrente alternada
■
IEC 62271-100:2021 aparelhagem de alta tensão - parte 100: Disjuntores de corrente alternada
■
IEC 62271-102:2022 EXV aparelhagem de alta tensão - parte 102: Desconectores de corrente alternada e interruptores de ligação à terra
■
IEC 62271-103:2021 aparelhagem de alta tensão - parte 103: Interruptores de corrente alternada para tensões nominais superiores a 1 kV até 52 kV inclusive
■
IEC 62271-200:2021 aparelhagem de alta tensão - parte 200: Aparelhagem e aparelhagem de controlo para tensão nominal superior a 1 kV, incluídos os metais CA, para tensões nominais superiores a 52 kV
■
IEC 61869-2:2012 transformadores de instrumentos - parte 2: Requisitos adicionais para transformadores de corrente
■
IEC 61869-3:2011 transformadores de instrumentos - parte 3: Requisitos adicionais para transformadores de tensão indutiva
■
IEC 60529:1989 ou AMD1:1999 ou AMD2: 2013 CSV versão consolidada: Graus de proteção fornecidos por gabinetes (Código IP)
Perguntas Frequentes (FAQ)
O que é um comutador isolado a gás SF6 (GIS)?
Trata-se de um equipamento de manobra elétrica de alta e média tensão cujos componentes internos são completamente selados dentro de um compartimento de aço inoxidável preenchido com gás SF6 (hexafluoreto de enxofre), garantindo excelente isolação dielétrica e proteção contra fatores ambientais.
Quais são as opções de tensão nominal disponíveis para este comutador?
Este modelo de comutador está disponível nas opções de tensão nominal de 12 kV e 40.5 kV, permitindo adequação para diferentes níveis de requisitos em redes de distribuição de energia.
Qual é o grau de proteção (IP) deste equipamento?
A caixa de gás selada conta com a certificação de proteção IP67, o que assegura estanqueidade total, enquanto o compartimento externo do painel de distribuição possui grau de proteção IP4X contra objetos sólidos.
Como é medida a taxa de vazamento anual de gás SF6?
Graças à avançada tecnologia de vedação e materiais de altíssima qualidade utilizados na fabricação, a taxa anual de vazamento de gás SF6 é extremamente baixa, mantendo-se inferior ou igual a 0,01% ao ano.
Qual é a vida útil mecânica operacional do disjuntor?
O disjuntor deste equipamento foi projetado para oferecer alta confiabilidade, suportando uma vida útil mecânica de até 12.000 operações de comutação sem necessidade de manutenção interna.
Quais normas IEC este painel de distribuição atende?
O equipamento está em total conformidade com diversas diretrizes internacionais exigentes, destacando-se as normas IEC 62271-1, IEC 62271-100, IEC 62271-102, IEC 62271-200, entre outras, garantindo segurança e alto desempenho global.
