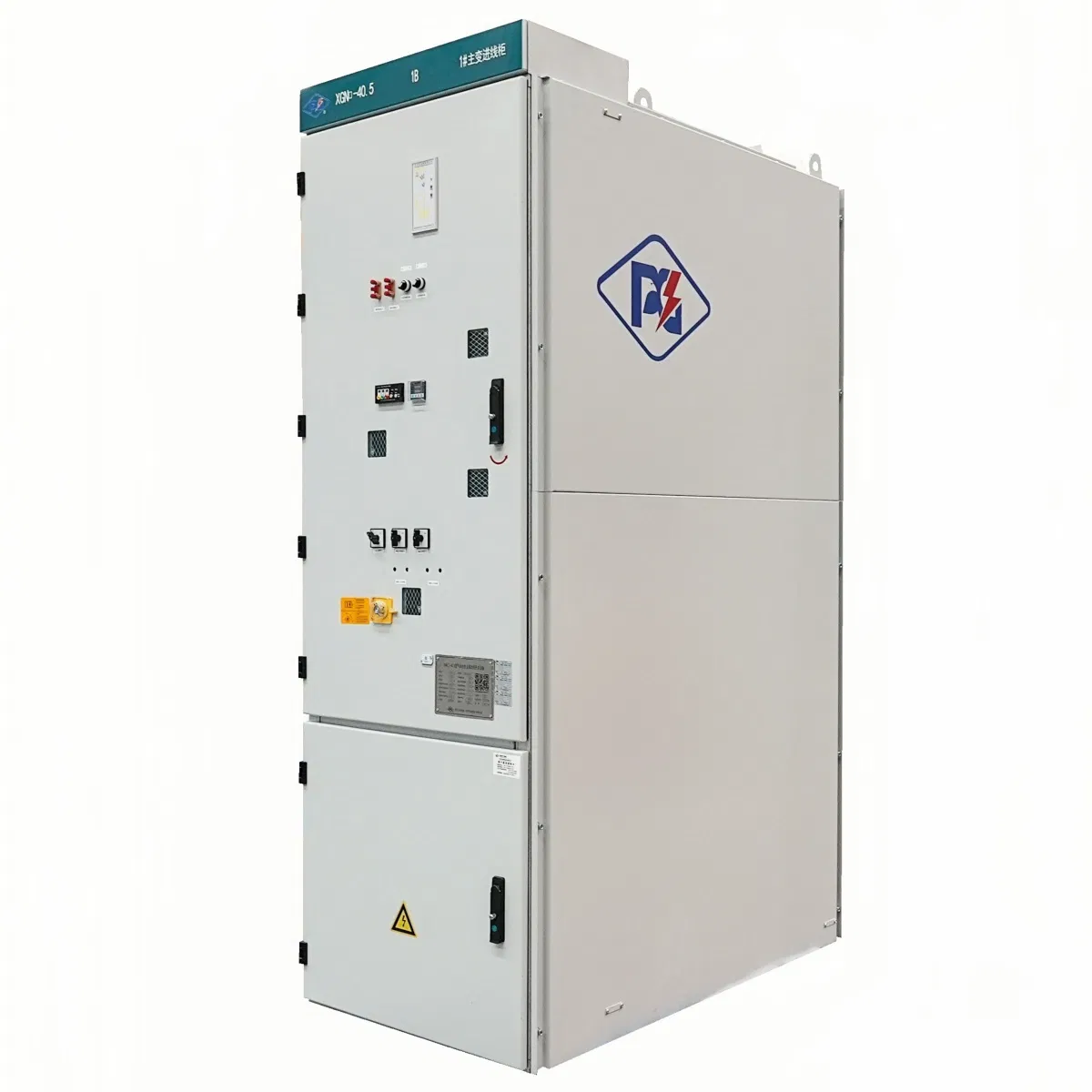

(GTP7.1) -40.5 Equipamento de Distribuição Tipo Seccionador Isolado a Gás
Descrição do produto
Descrição do produto
| Itens | Unidade | Parâmetro | |||
| Tensão nominal | KV | 40.5 | |||
| Corrente nominal | A | 1250 | 2500 | ||
| Frequência nominal | Hz | 50 | |||
| Tensão nominal de resistência a frequência de potência de curto prazo (RMS) | Para terra e entre fases | KV | 95 | ||
| Entre fraturas isolantes | KV | 118 | |||
| Tensão de resistência nominal a impulsos de raios (pico) | Para terra e entre fases | KV | 185 | ||
| Entre fraturas isolantes | KV | 215 | |||
| Corrente de quebra de curto-circuito nominal | Ka | 25, 31.5 | |||
| Corrente nominal de fecho de curto-circuito (pico) | Ka | 63, 80 | |||
| Resistência nominal a curto prazo à corrente/duração | Ka/s | 25/4, 31.5/4 | |||
| Corrente de resistência nominal ao pico | Ka | 63, 80 | |||
| Corrente de ruptura do carregamento do cabo nominal | A | 50 | |||
| Sequência de funcionamento nominal | - | O-0,3s-CO-180s-CO | |||
| Gás isolante | - | SF6 | |||
| Pressão nominal de enchimento (absoluta, 20 ° C) | MPa | 0.12 | |||
| Pressão de funcionamento mínima (absoluta, 20 ° C) | MPa | 0.1 | |||
| Taxa anual de fuga de gás | %/Y | ≤ 0.05 | |||
| Grau IP | Caixa de ar | - | IP65 | ||
| Corpo do armário | - | IP4X | |||
| Tensão nominal do circuito auxiliar | V | DC110,220 AC220 | |||
| Grau de vida útil do sistema elétrico | - | E2, C2 | |||
| Grau de vida útil mecânica | - | M2 | |||
| Dimensões do armário (largura x profundidade x altura) | mm | 600x1600 × 2520 | 800 x 1600 × 2520 | ||
| Local de origem | - | Tianjin | |||
| Marca | - | Pinggao | |||
| Material | - | Armário: 2 placas revestidas a alumínio-zinco; Depósito de gás: 3 placas de aço inoxidável |
|||
I. Nome do produto: 40.5 kV SF6 Gabinete isolado a gás
Modelo: (GTP7.1) - 40.5/T1250-25, (GTP7.1) - 40.5/T1250-31.5, (GTP7.1) - 40.5/T2500-25, (GTP7.1) - 40.5/T2500-31.5
I. Introdução

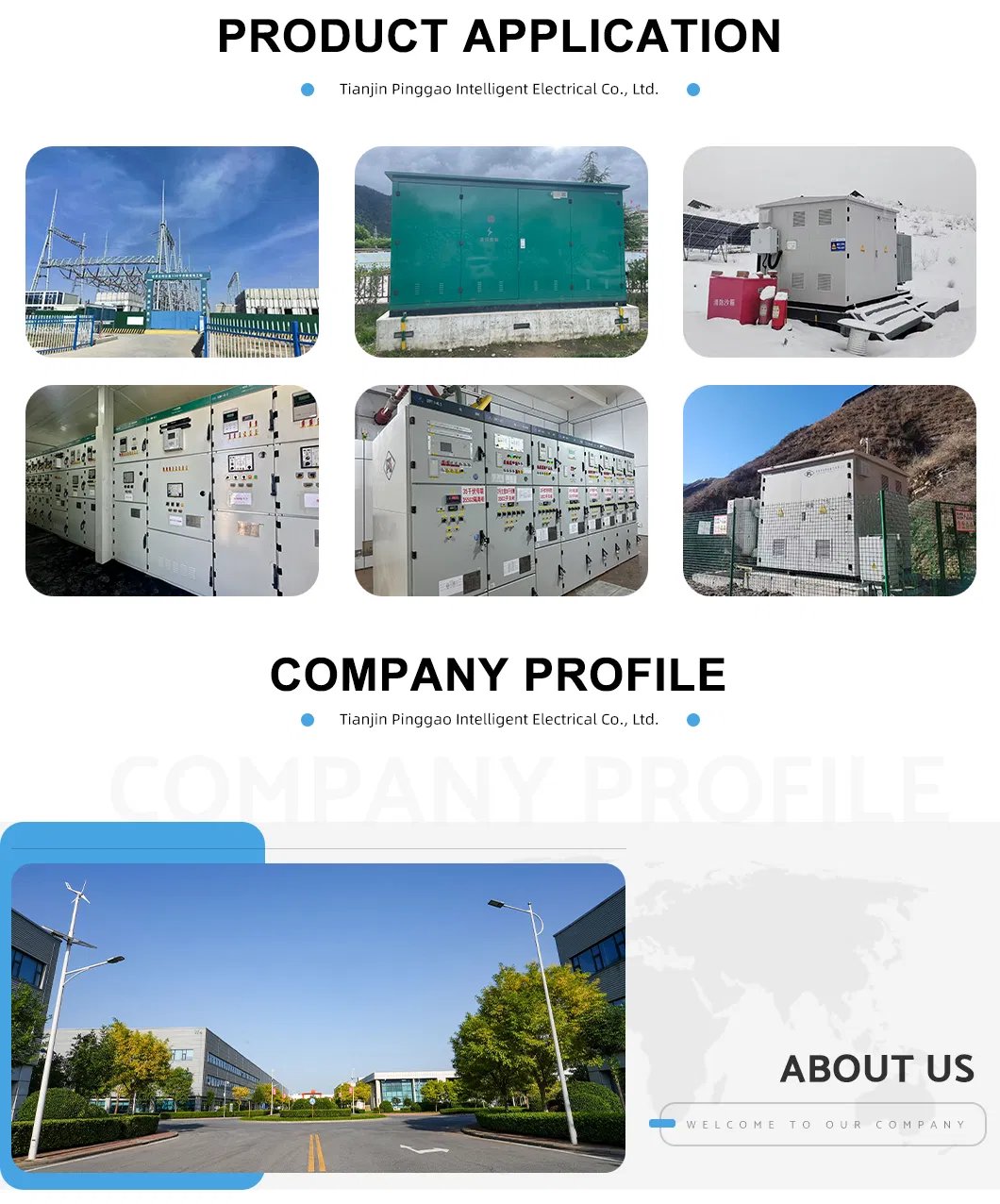

O equipamento de interruptor com isolamento de gás SF6 de 40.5 kV, com isolamento metálico, utiliza gás SF6 de pressão micropositiva como meio isolante, com câmaras de gás duplas e ligações de extensão de barramento superior. O produto é aplicado em sistemas de transmissão e distribuição de 40.5 kV para receber e distribuir energia elétrica, implementando controle, medição, proteção e monitoramento inteligente do sistema de energia. É adequado para vários tipos de carga e cenários de funcionamento frequente, atendendo às necessidades de controlo e protecção das condições industriais, empresas, energia térmica, energia eólica, fotovoltaica, armazenagem de energia e outras centrais elétricas e instalações elétricas da subestação.
I. Características e vantagens
1
Cumpre as normas nacionais e as normas industriais relevantes: GB/T 3906, GB/T 11022, DL/T 404, DL/T 593, etc.
2
Forte adaptabilidade a ambientes para todas as condições climatéricas: Todas as peças com tensão alta são vedadas na câmara de gás, com câmaras de gás duplas, nível de protecção IP65 e extensões de barras condutoras totalmente blindadas.
3
Desempenho de isolamento superior: O gás SF6 serve como meio isolante, proporcionando uma margem substancial de desempenho de isolamento, obtendo desempenho de isolamento de "pressão manométrica zero", com a descarga parcial de toda a unidade menor que 10 PC.
4
Funcionamento simples e inteligência elevada: O disjuntor e o interruptor de três posições estão equipados com funções de funcionamento manual e eléctrico; podem ser adoptadas unidades inteligentes de controlo e protecção, com funções de controlo, protecção, medição e comunicação, cumprimento dos requisitos de automação da rede de distribuição.
5
Extensibilidade do esquema elevado: Os componentes modulares, tais como disjuntores de vácuo, interruptores de três posições de acção directa, interfaces de encaixe e extensões superiores de barramento, permitem a configuração de esquemas de cablagem adequados com base em requisitos específicos, oferecendo estruturas flexíveis, económicas e fiáveis.
6
Cumpre os requisitos de prevenção de cinco, com elevada modularidade no bloqueio do interruptor de ligação à terra e da porta traseira.
7
O gabinete de comutação pode ser instalado em subestações inteligentes de próxima geração, formando um projeto modular, integrado e abrangente e inteligente.
8

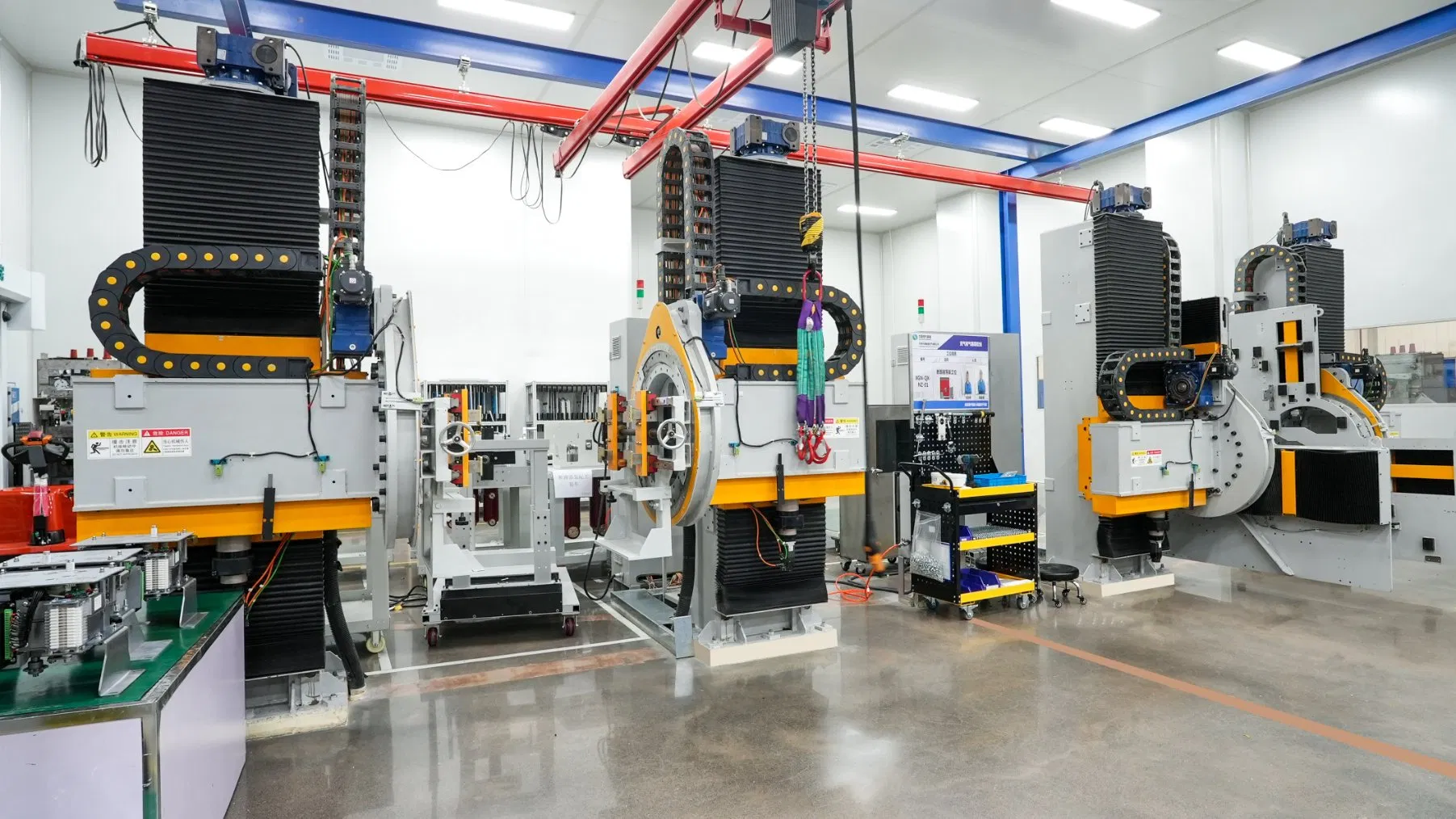

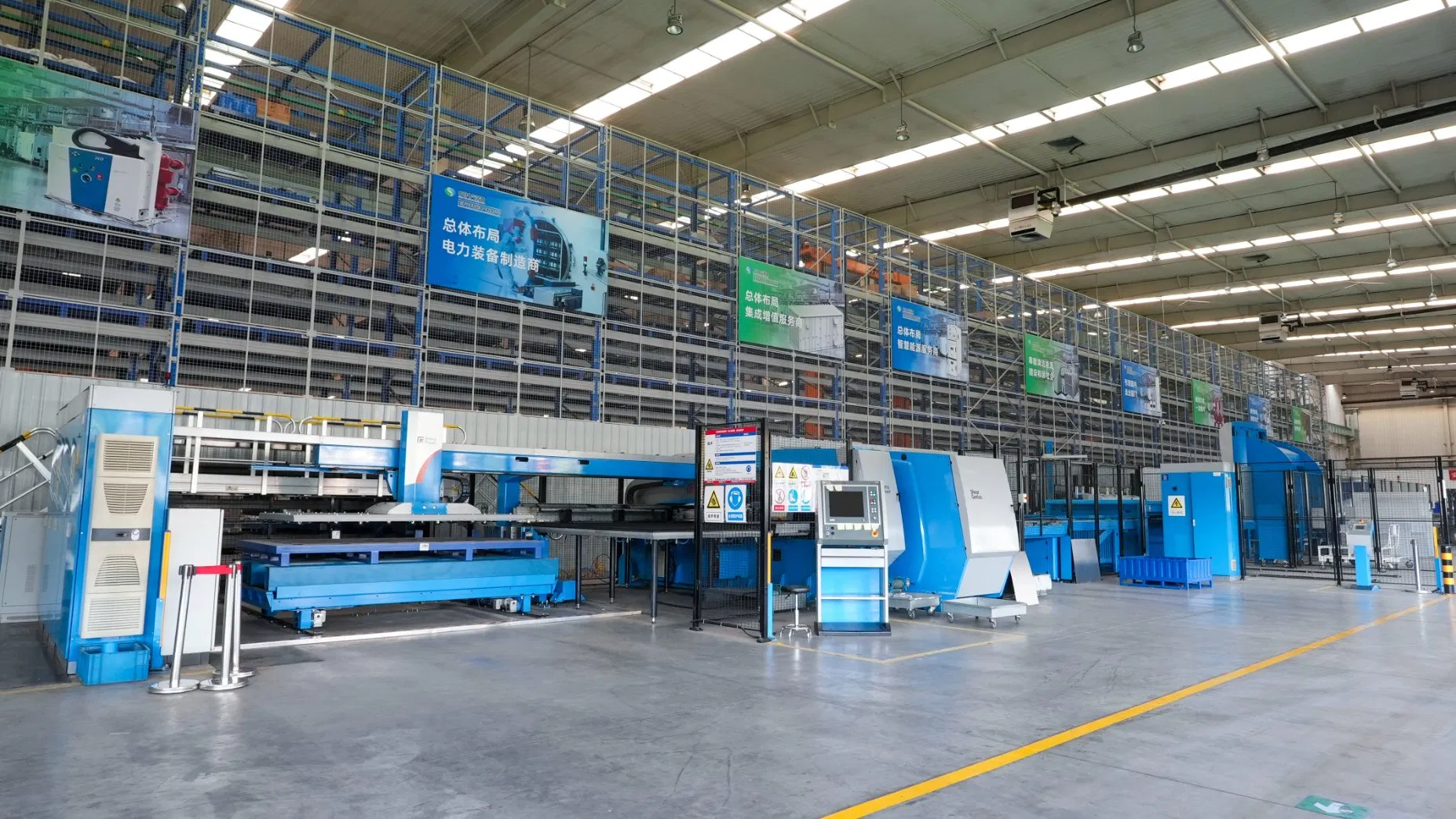

Métodos de produção e teste de classe mundial, incluindo soldadura a laser, corte a laser e detecção de fugas de hélio.
9
O tanque de gás, formado por placas de aço inoxidável de alta qualidade de 3 mm para soldagem a laser, possui uma estrutura de componentes de alta tensão totalmente fechada, atendendo aos requisitos operacionais em ambientes adversos como altitude, alta umidade e poeira alta; A pressão nominal de enchimento do depósito de gás é tão baixa quanto 0.02 MPa (valor relativo, 20 ° C), com uma taxa de fuga baixa.
10
Utilizando a tecnologia de isolamento de interface de alta tensão, os componentes de alta tensão adotam uma estrutura de encaixe, totalmente fechada em metal, garantindo alta segurança.
PERGUNTAS FREQUENTES
1. Se estiver interessado no seu painel de distribuição, quando posso receber a sua cotação após enviar a consulta?
R: Responderemos à sua pergunta no prazo de 8 horas para confirmar os detalhes. Fornecer uma cotação detalhada e precisa requer uma revisão técnica minuciosa.
2. Posso obter uma amostra antes de fazer uma encomenda a granel?
R: Sim, você pode fazer uma ordem de amostra. A quantidade mínima de encomenda para uma amostra é de 1 unidade. Isto permite-lhe avaliar a qualidade e o desempenho do nosso produto em primeira mão antes de tomar uma decisão de compra mais ampla.
3. Você suporta impressão de logotipo OEM e personalizado?
R: Absolutamente. Oferecemos serviços OEM abrangentes, incluindo impressão de logotipo personalizado e modificações técnicas para atender às suas necessidades específicas. Partilhe o seu design ou especificações para uma solução personalizada.
4. Qual é a sua política de garantia padrão?
R: Fornecemos uma garantia padrão de 1 ano para os nossos produtos. Para projetos que exigem suporte mais longo, somos flexíveis e abertos para discutir os termos da garantia estendida.
5. Qual é o seu tempo de produção geral?
R: O nosso tempo de produção padrão é de 30-45 dias. Tenha em atenção que os planos de entrega finais podem variar consoante a quantidade da encomenda, o nível de personalização do produto e a capacidade de produção atual. Será confirmada uma cronologia precisa com a sua encomenda.
6. Você fornece suporte técnico ou orientação de instalação?
R: Sim, fornecemos suporte técnico abrangente, incluindo documentação detalhada do produto, orientação para instalação e assistência online. Para projetos grandes ou complexos, também podemos providenciar serviços de suporte no local.
