Equipamento de Comutação Metálico Blindado Isolado a Gás de Alta Tensão
Descrição do produto
N ° de Modelo
SDC20-24
Nível de tensão
média Tensão
Instalação
Fixo
Estrutura
Coluna de chão
Atual
CA
Altitude
<=2000m
Temperatura ambiente
- 35c - 40c
Capacidade sísmica
8 graus
Pacote de Transporte
caixas de madeira
Código HS
85372090

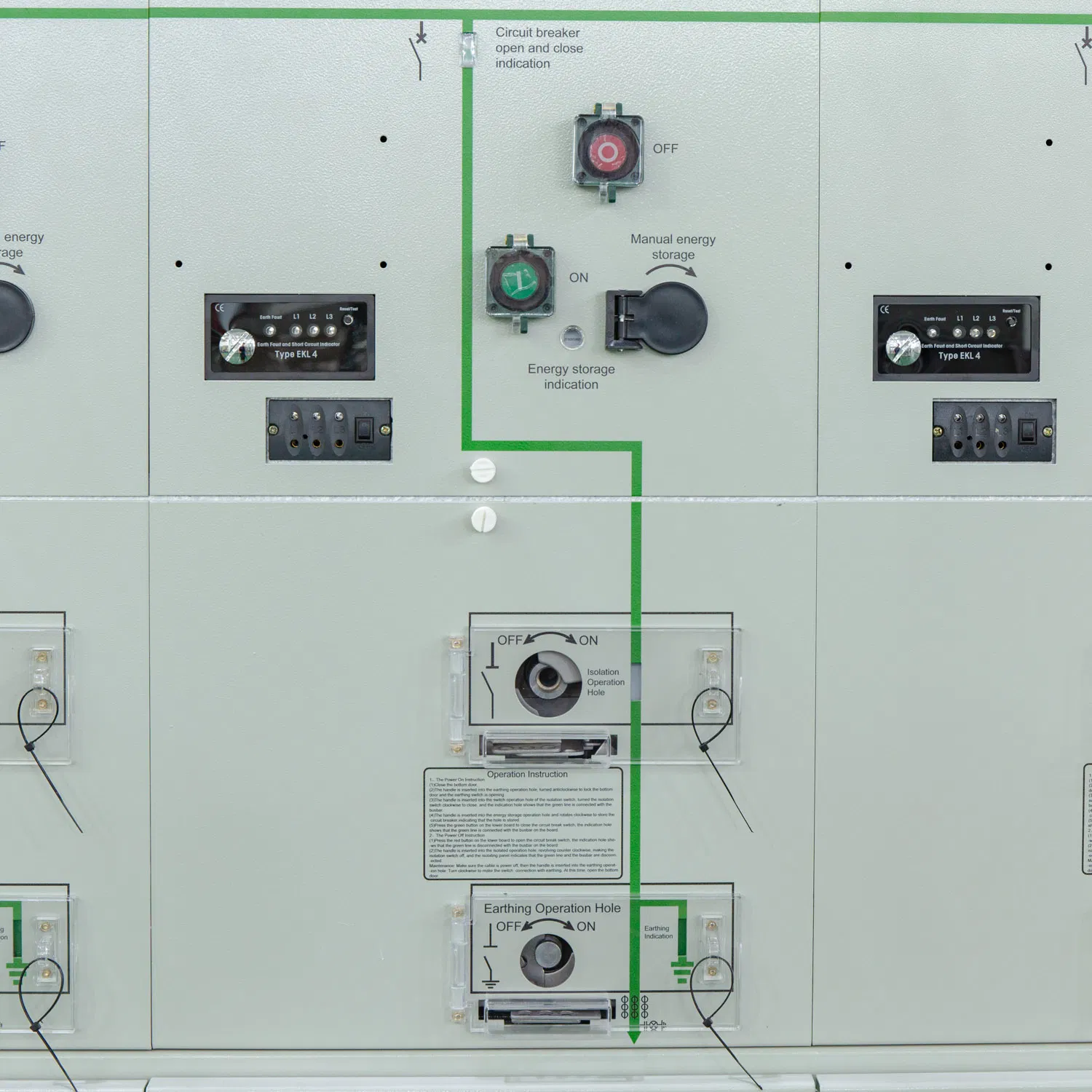

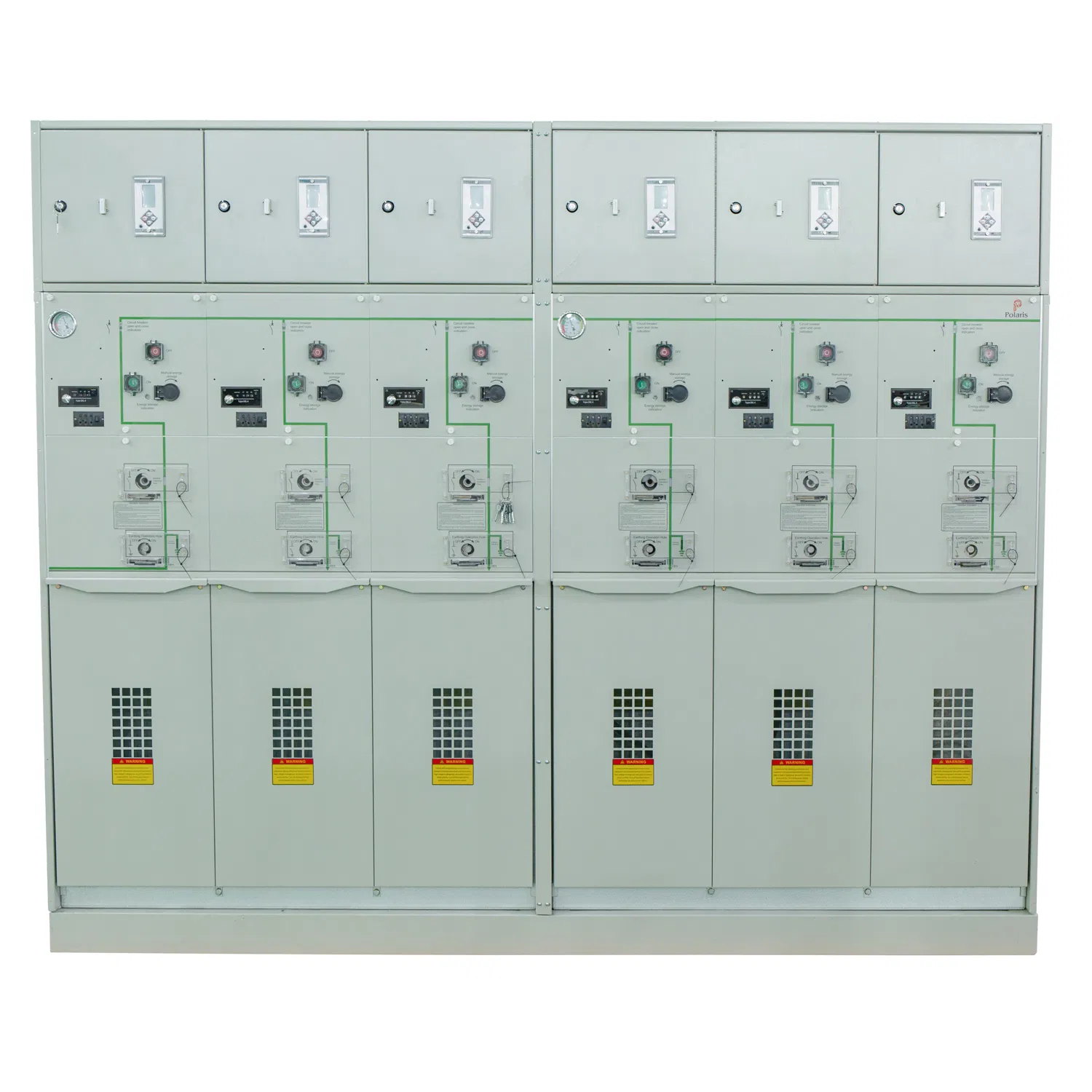

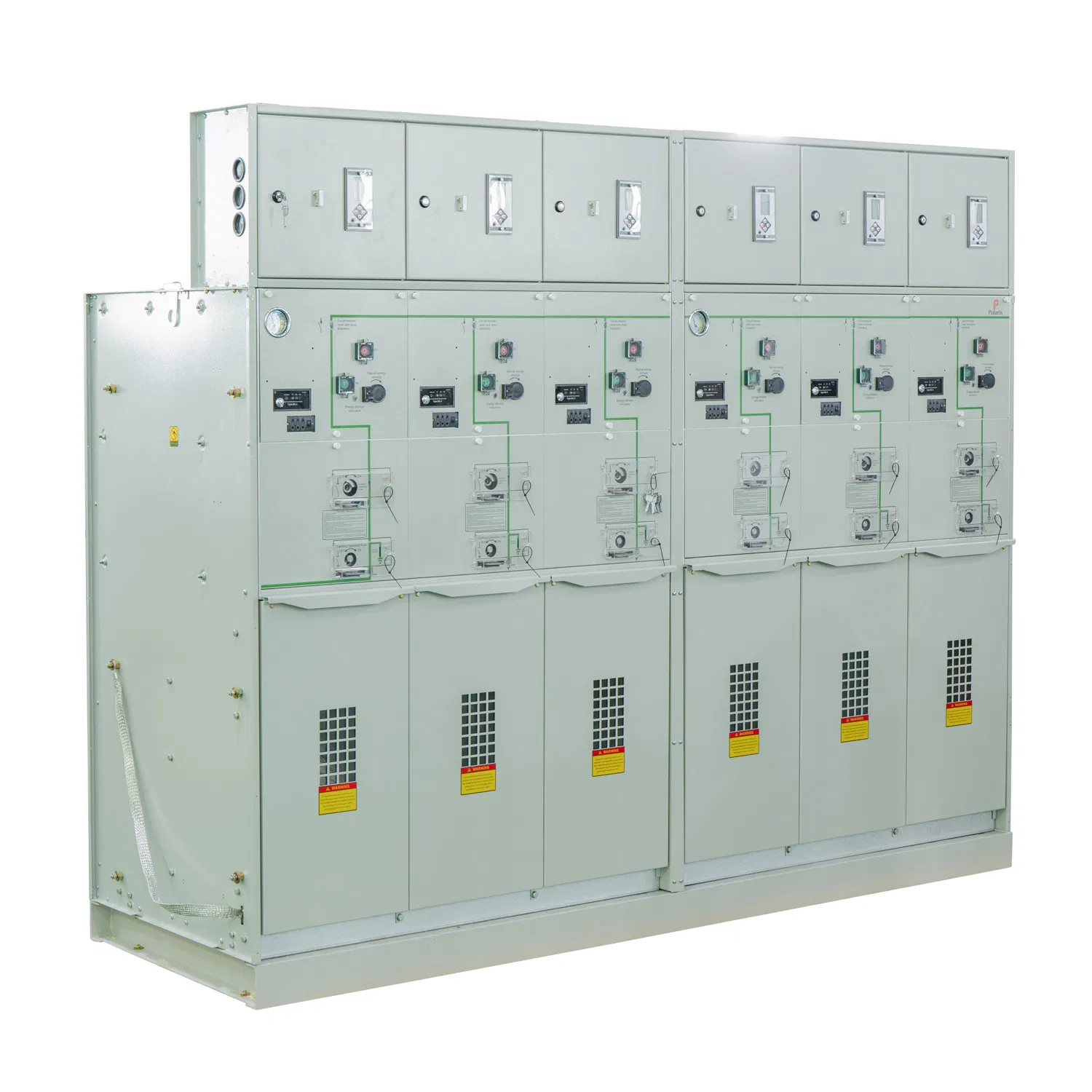

O painel de distribuição compacto SF6 totalmente isolado SDC monta as unidades funcionais na câmara de aço inoxidável fechada SF6 sem quaisquer peças vivas expostas. Tem as vantagens de isolamento total, vedação total, estrutura compacta e instalação e funcionamento convenientes. É adequado para instalação no interior e no exterior, desde o ambiente externo, com elevada resistência a um desempenho ambiental rigoroso.
| Especificação técnica de 10 kv | C módulo | F módulo | Módulo V. | Módulo CB | ||
|---|---|---|---|---|---|---|
| Interruptor de quebra de carga | Fusível do interruptor | Disjuntor de vácuo | Isolar/ interruptor de ligação à terra | Disjuntor de vácuo | Isolar/ interruptor de ligação à terra | |
| Tensão nominal | 12 | 12 | 24 | 24 | 24 | 24 |
| A frequência de potência suporta tensão KV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| Impulso para suportar tensão KV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| Corrente nominal A | 630 | 125 | 630/1250 | 630/1250 | - | - |
| Circuito fechado A | 630 | - | - | - | - | - |
| Cabo de carga desligado a carregar | 10 | - | - | - | - | - |
| Corrente a de abertura da carga activa nominal | 630 | 630 | - | - | - | - |
| Falha de terra, corrente de quebra A | 30 | - | - | 25 | - | - |
| Quando a avaria de terra descongelou a corrente do cabo a carregar | 17.4 | - | - | - | - | - |
| Corrente KA de saída de curto-circuito | - | 31.5 | 25 | - | - | - |
| Fazendo a capacidade KA | 50 | nota | 63 | 63 | 63 | 63 |
| Corrente de tempo curta de 4 s KA | 20 | 20 | 25 | 20/25 | 20/25 | 20/25 |
| Transferir corrente A | - | 1750 | - | - | - | - |
| Tempos de vida mecânica | 5000 | 5000 | 10000 | 3000 | 10000 | 3000 |
| Especificações técnicas de 24 kv | C módulo | F módulo | Módulo V. | Módulo CB | ||
| Interruptor de quebra de carga | Fusível do interruptor | Disjuntor de vácuo | Isolar/ interruptor de ligação à terra | Disjuntor de vácuo | Isolar/ interruptor de ligação à terra | |
| Tensão nominal | 24 | 24 | 24 | 24 | 24 | 24 |
| A frequência de potência suporta tensão KV | 65/79 | 65/79 | 65/79 | 65/79 | 65/79 | 65/79 |
| Impulso para suportar tensão KV | 125/145 | 125/145 | 125/145 | 125/145 | 125/145 | 125/145 |
| Corrente nominal A | 630 | 125 | 630 | - | - | - |
| Circuito fechado A | 630 | - | - | - | - | - |
| Cabo de carga desligado a carregar | 10 | - | - | - | - | - |
| Corrente a de abertura da carga activa nominal | 31.5 | 630 | - | - | - | - |
| Falha de terra, corrente de quebra A | 63 | - | - | - | - | - |
| Quando a avaria de terra descongelou a corrente do cabo a carregar | 43.3 | - | - | - | - | - |
| Corrente KA de saída de curto-circuito | - | 20 nota | 20 | 20 | 25 | - |
| Fazendo a capacidade KA | 50 | 50 nota | 50 | 50 | 63 | 63 |
| Corrente de tempo curta de 4 s KA | 20 | - | 20 | 20 | 25 | 25 |
| Transferir corrente A | - | 1400 | - | - | - | - |
| Tempos de vida mecânica | 5000 | 5000 | 10000 | 10000 | 10000 | 5000 |
Perguntas Frequentes (FAQ)
O que é o painel de distribuição compacto SF6 totalmente isolado SDC?
É um sistema de média tensão que agrupa unidades funcionais em uma câmara selada de aço inoxidável contendo gás SF6, eliminando qualquer exposição de peças ativas e garantindo isolamento total.
Quais são as principais vantagens deste painel de distribuição?
As vantagens incluem isolamento e vedação completos, estrutura compacta ideal para otimização de espaço, instalação facilitada, segurança operacional e grande resistência contra fatores ambientais rigorosos.
Este equipamento pode ser instalado ao ar livre (outdoor)?
Sim. Graças à sua câmara hermeticamente fechada com alto nível de vedação ambiental, ele é perfeitamente adequado tanto para instalações abrigadas (interior) quanto para ambientes externos expostos.
Qual a capacidade sísmica e altitude de operação suportadas?
O equipamento é certificado para suportar uma capacidade sísmica de até 8 graus e foi projetado para operar perfeitamente em altitudes de até 2000 metros acima do nível do mar.
Onde são aplicadas as especificações de 10 kV e 24 kV?
Ambas as versões são voltadas para a distribuição elétrica de média tensão, fornecendo soluções de comutação específicas com diferentes capacidades de suporte a impulsos elétricos e correntes de tempo curto de acordo com as necessidades da planta.
