40.5 (Z) Tipo de Seccionador a Gás Isolado Ambientalmente Amigável
Descrição do produto

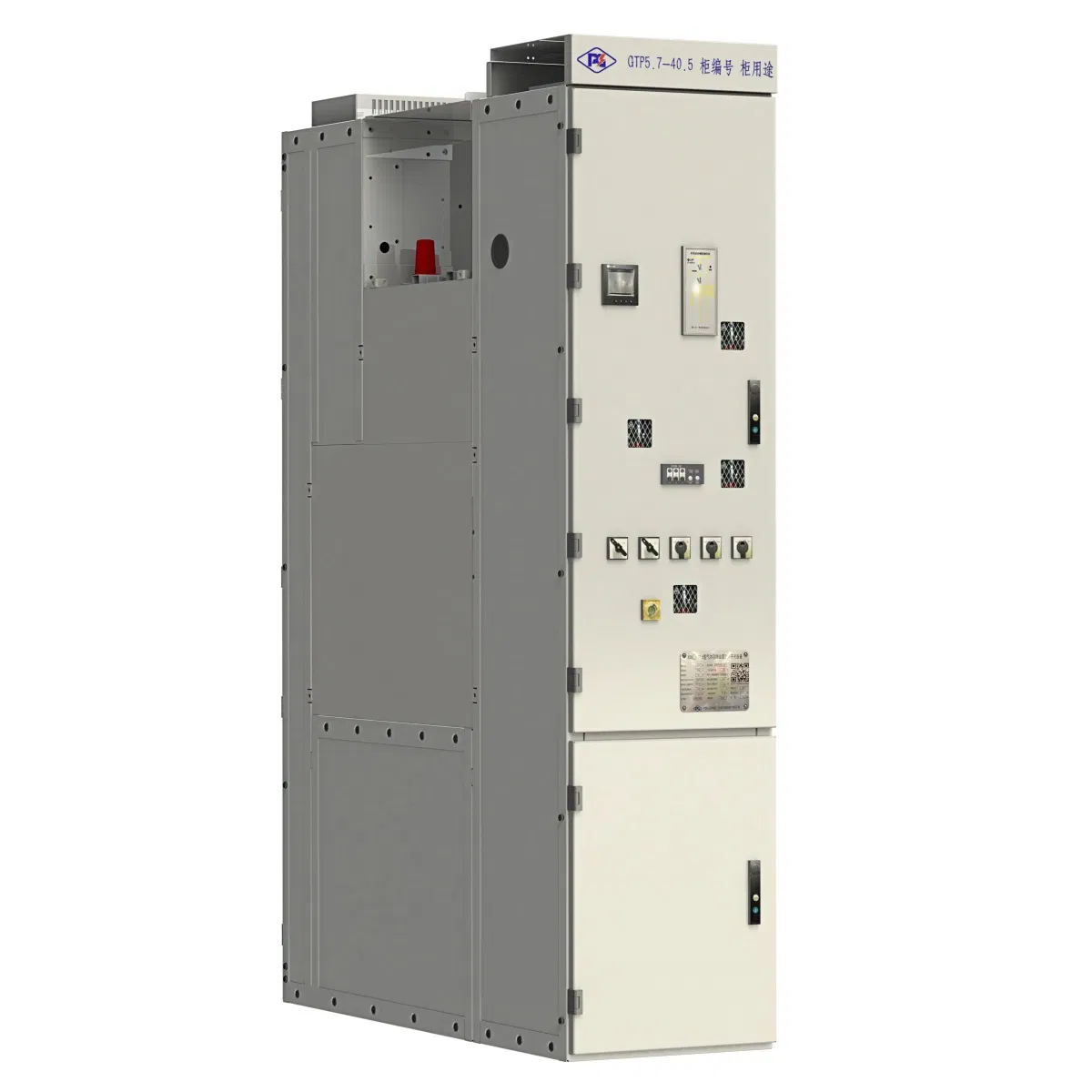

Nome do produto: 40.5 kV Gabinete com isolamento de gás amigo do ambiente (N2N)
Modelo: I. 40.5 (Z)/T1250-25 (N2N), 40.5 (Z)/T1250-31.5 (N2N), 40.5 (Z)/T2500-25 (N2N), 40.5 (Z)/T2500-31.5 (N2N)

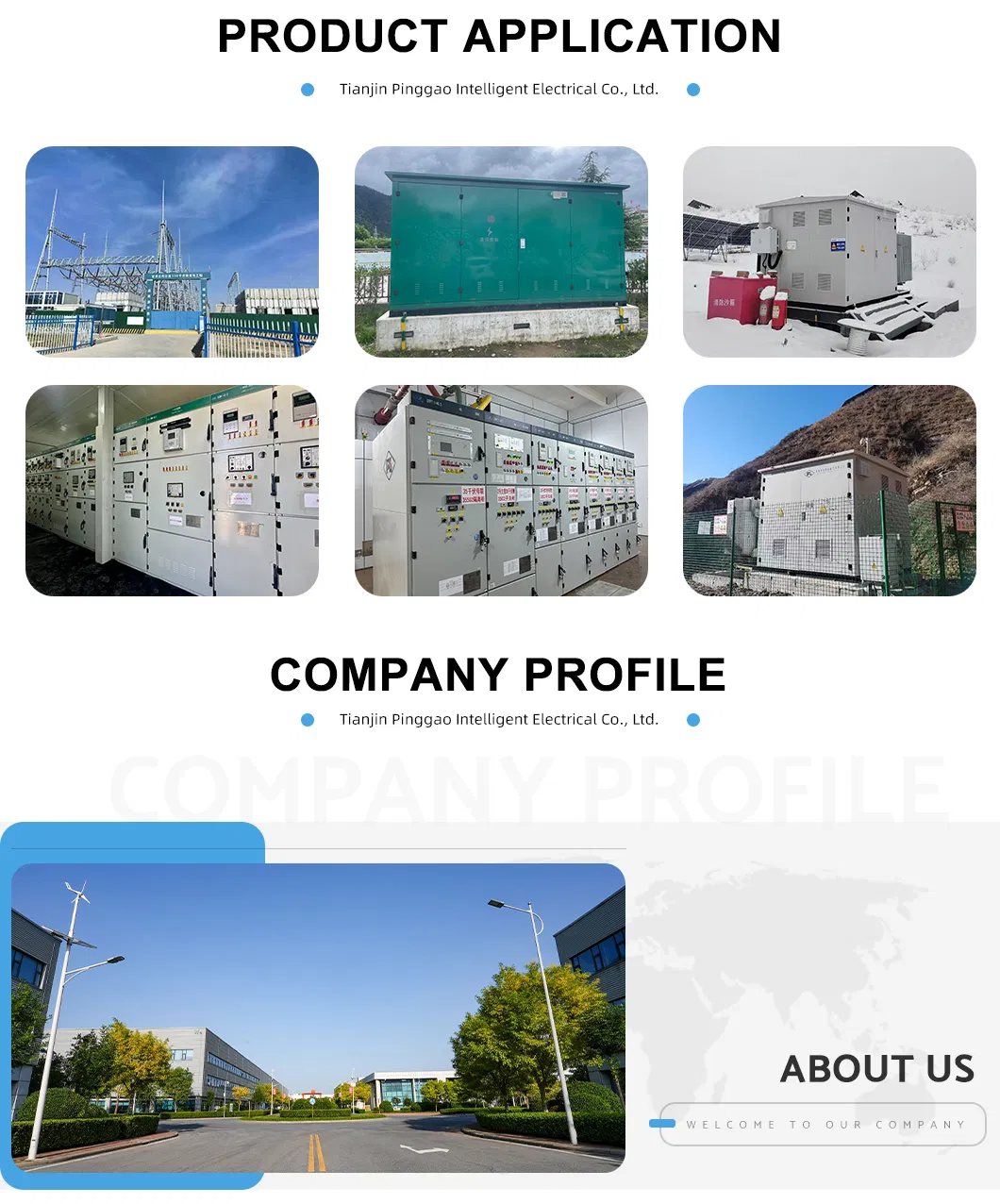

Introdução: O equipamento de comutação isolado a gás ecológico XGN-40.5 (Z) (N2N) utiliza gás N2 de pressão micropositiva como meio isolante, não necessita de manutenção e utiliza extinção por arco de vácuo. O produto é aplicado em sistemas de transmissão e distribuição de 40.5 kV para receber e distribuir energia elétrica, implementando controle, medição, proteção e monitoramento inteligente do sistema de energia. É amplamente aplicável à construção e transformação de redes eléctricas principais urbanas, adequadas para ambientes especiais com requisitos de elevada fiabilidade, populações densas e espaço limitado.
Especificações Técnicas
| Itens | Unidade | Parâmetro | |||
|---|---|---|---|---|---|
| Tensão nominal | KV | 40.5 | |||
| Corrente nominal | A | 1250 | 2500 | ||
| Frequência nominal | Hz | 50 | |||
| Tensão nominal de resistência a frequência de potência de curto prazo (RMS) | Para terra e entre fases | KV | 95 | ||
| Entre fraturas isolantes | KV | 118 | |||
| Tensão de resistência nominal a impulsos de raios (pico) | Para terra e entre fases | KV | 185 | ||
| Entre fraturas isolantes | KV | 215 | |||
| Corrente de quebra de curto-circuito nominal | Ka | 25, 31.5 | |||
| Corrente nominal de fecho de curto-circuito (pico) | Ka | 63, 80 | |||
| Resistência nominal a curto prazo à corrente/duração | Ka/s | 25/4, 31.5/4 | |||
| Corrente de resistência nominal ao pico | Ka | 63, 80 | |||
| Corrente de ruptura do carregamento do cabo nominal | A | 50 | |||
| Sequência de funcionamento nominal | - | O-0,3s-CO-180s-CO | |||
| Gás isolante | - | N2 | |||
| Pressão nominal de enchimento (absoluta, 20 ° C) | MPa | 0.12 | |||
| Pressão de funcionamento mínima (absoluta, 20 ° C) | MPa | 0.1 | |||
| Taxa anual de fuga de gás | %/Y | ≤ 0.05 | |||
| Grau IP | Caixa de ar | - | IP65 | ||
| Corpo do armário | - | IP4X | |||
| Tensão nominal do circuito auxiliar | V | DC110, 220 AC220 | |||
| Grau de vida útil do sistema elétrico | - | E2, C2 | |||
| Grau de vida útil mecânica | - | M2 | |||
| Dimensões do armário (largura x profundidade x altura) | mm | 900 × 2200 × 2550 | 1000 × 2200 × 2550 | ||
| Material | - | Armário: 2 placas revestidas a alumínio-zinco; Depósito de gás: 3 placas de aço inoxidável | |||
Características e Vantagens
- Cumpre as normas nacionais e as normas industriais relevantes: GB/T 3906, GB/T 11022, DL/T 404, DL/T 593, etc.
- Isolamento N2, extinção do arco de vácuo, pressão micropositiva de 0.02 MPa.
- Desempenho de isolamento superior, que cumpre os requisitos de desempenho de isolamento com "pressão de manómetro zero", com a descarga parcial da unidade completa inferior a 10 PC.
- Estrutura compacta e fiável, poupando aproximadamente 60% de espaço em comparação com armários de comutação convencionais.
- Estrutura especial de dissipação de calor, obtendo um arrefecimento natural eficiente.
- Controlo técnico avançado, incluindo a soldadura a laser e a detecção de fugas de hélio, assegurando um excelente desempenho de vedação de gás.
- Totalmente fechado, não afectado pelo ambiente exterior, à prova de humidade, à prova de pó, à prova de poluição, com adaptabilidade à altitude até 5000 m.
- Elevado desempenho operacional, com uma vida útil mecânica de até 10,000 operações, sem manutenção e uma vida útil do produto de até 30 anos.
- Interruptor de três posições de acção directa, ligação fiável e desempenho de centragem estável.
- Mecanismo de funcionamento totalmente elétrico, fiável, prático e rápido.
- O gabinete de comutação pode ser instalado em subestações inteligentes da próxima geração, formando um projeto modular, integrado e abrangente e inteligente.
