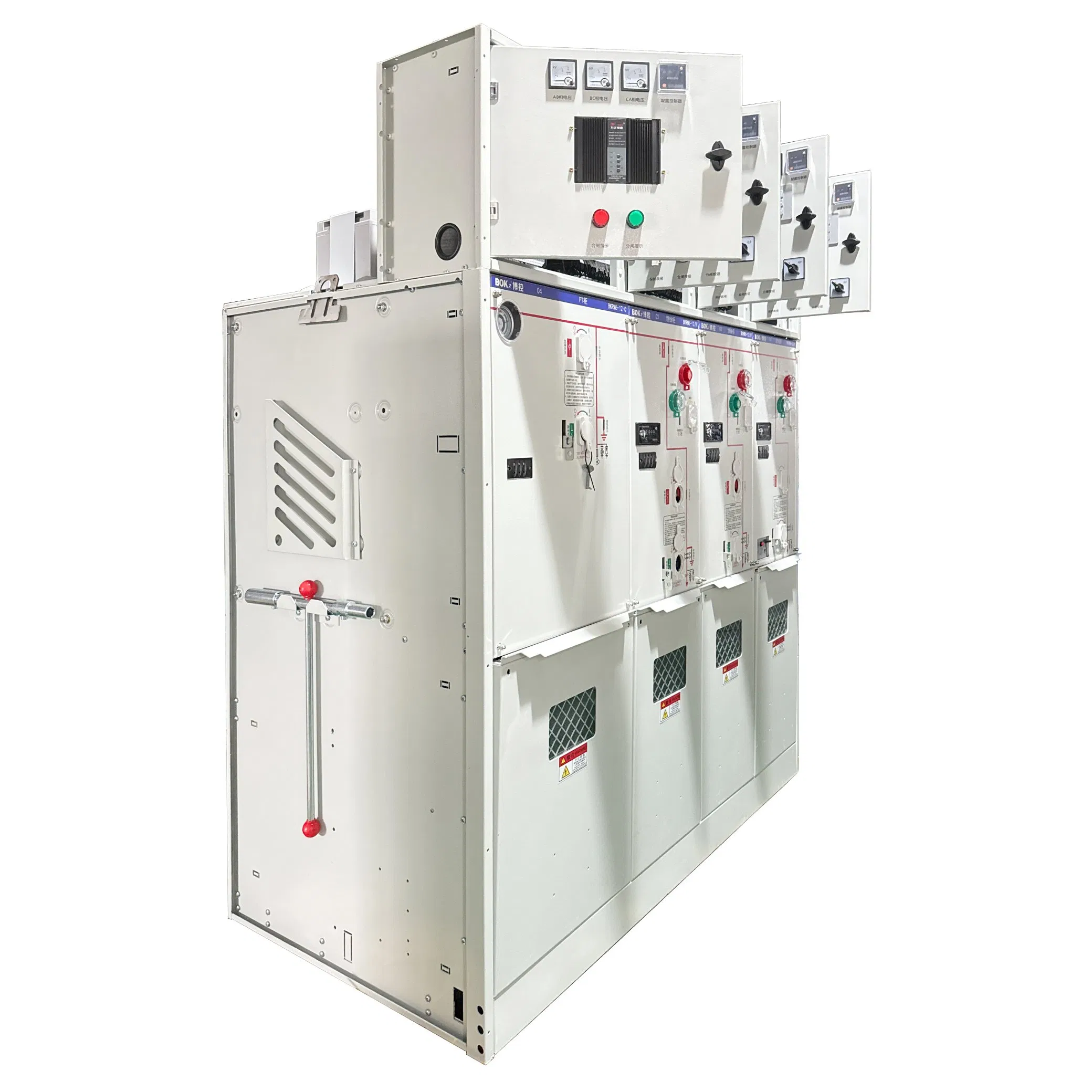

RM6-12 Interruptor de Rede em Anel Totalmente Isolado e Envolto em Metal Preenchido com Gás Sf6
Descrição do produto
Informação Básica
N ° de Modelo.
BKRM6-12-4
Nível de tensão
média Tensão
Instalação
removível
Estrutura
Gabinete
Atual
CA
grau de protecção
ip67
corrente nominal
630a/1250a
resistência à frequência
42kv/1min
tensão nominal
12 v.
Pacote de Transporte
embalagem de madeira
Especificação
600 * 800 * 1800 mm
Origem
China
Código HS
8537209000
Capacidade de Produção
500 peças/ano
Descrição de Produto

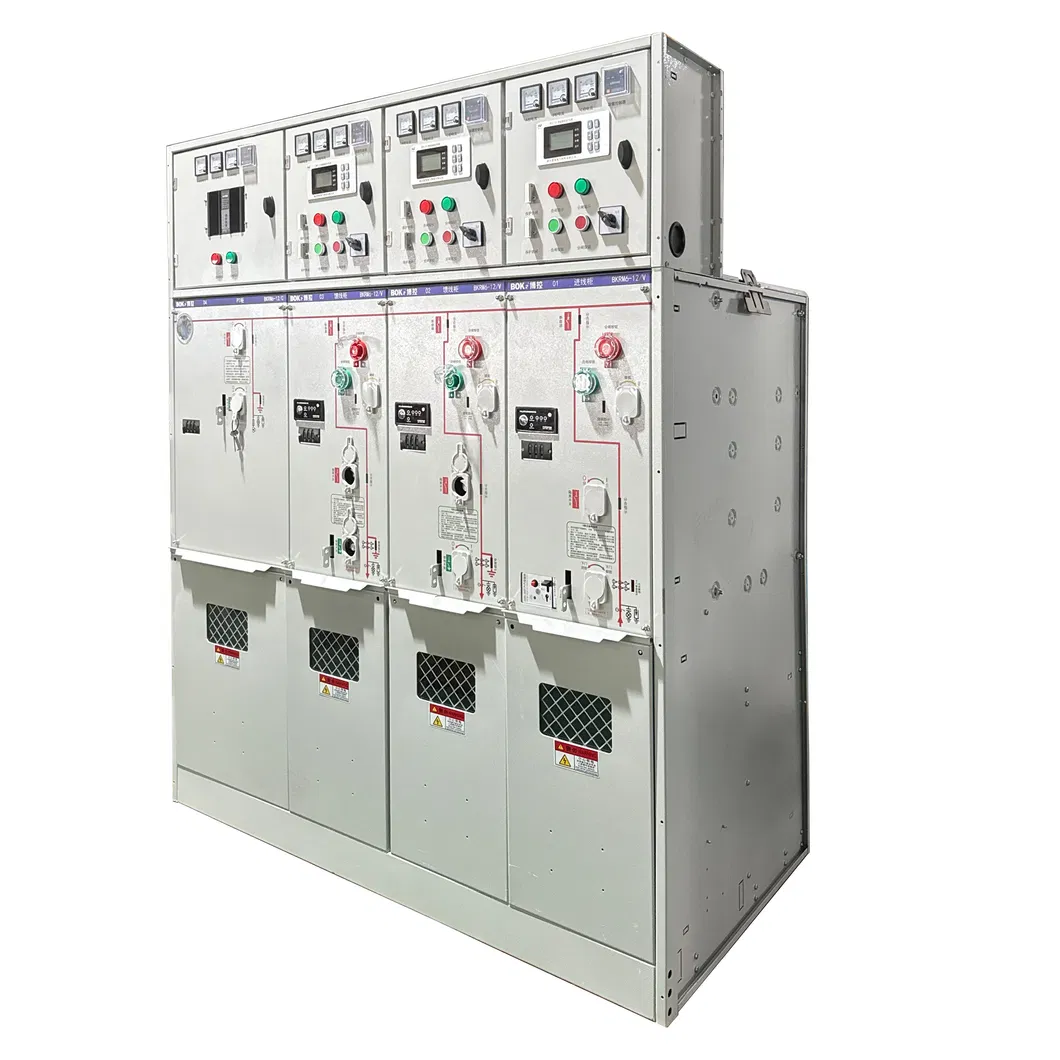

I. Descrição geral: O painel de distribuição isolado a gás RM6-12 é uma unidade principal de anel fechado em metal (RMU) SF6 totalmente isolada e hermeticamente fechada, projetada para sistemas de distribuição de média tensão de 10 kV. Certificado pelo Centro Nacional de testes de aparelhos de alta Tensão e reconhecido como um produto de alta tecnologia Zhejiang, ele se destaca na confiabilidade, modularidade e adaptabilidade ambiental. Amplamente utilizado na distribuição de energia urbana/rural, instalações industriais/comerciais e projectos de energias renováveis, fornece soluções de distribuição de energia seguras, eficientes e sem manutenção.
II. Principais Vantagens do Equipamento:
Isolamento e Extinção
O dispositivo RM6 utiliza totalmente o excelente desempenho de isolamento e extinção por arco do gás SF6 para evitar eficazmente falhas eléctricas, assegurando o funcionamento estável do sistema.
Design Modular Versátil
Concebido com modularidade no núcleo. Componentes como disjuntores, interruptores de carga e de ligação à terra podem ser personalizados de acordo com necessidades específicas.
Economia de Espaço
O seu design foca na compacidade, permitindo fácil instalação e operação mesmo em ambientes com espaço físico bastante limitado.
Operação e Manutenção
Adota design de funcionamento frontal e dispensa manutenção interna, melhorando a segurança de operação e reduzindo os custos operacionais.
Gestão Ambiental
Utiliza sistema de circuito fechado de gás SF6 e abordagem ecológica para minimizar o impacto ambiental, facilitando também a reciclagem futura.
Proteção Abrangente
Proporciona uma gama de funções de proteção, incluindo sobrecarga e curto-circuito, para garantir estabilidade da rede sob variadas condições.

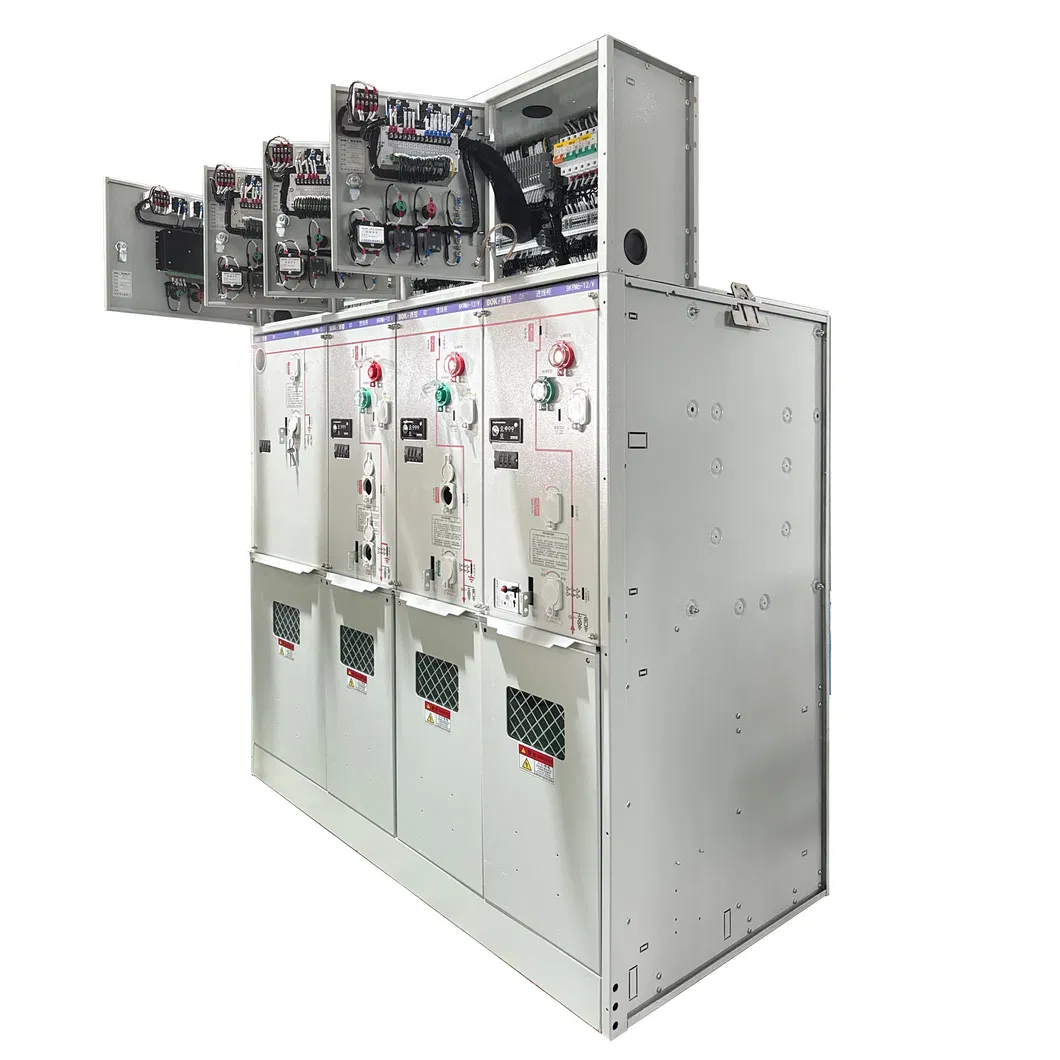

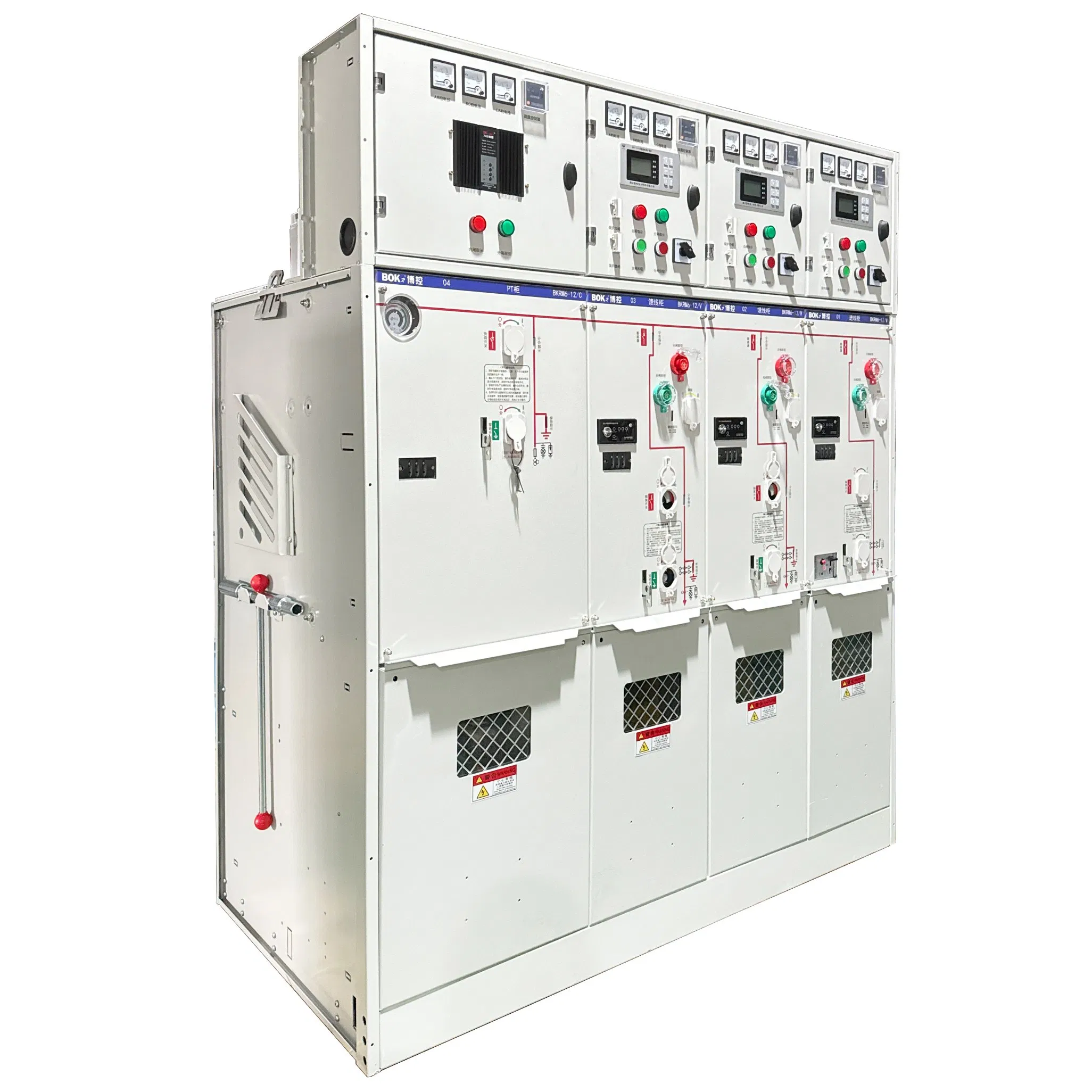

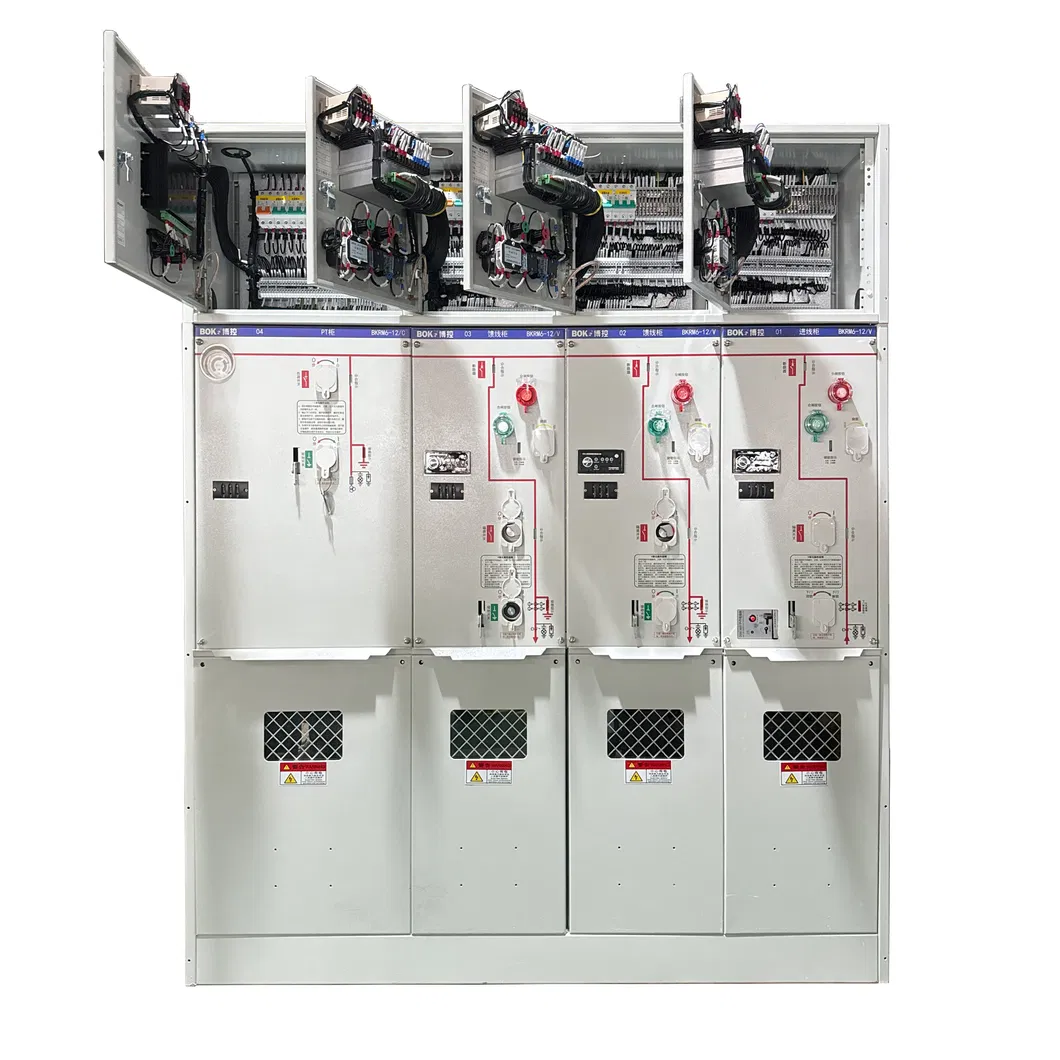

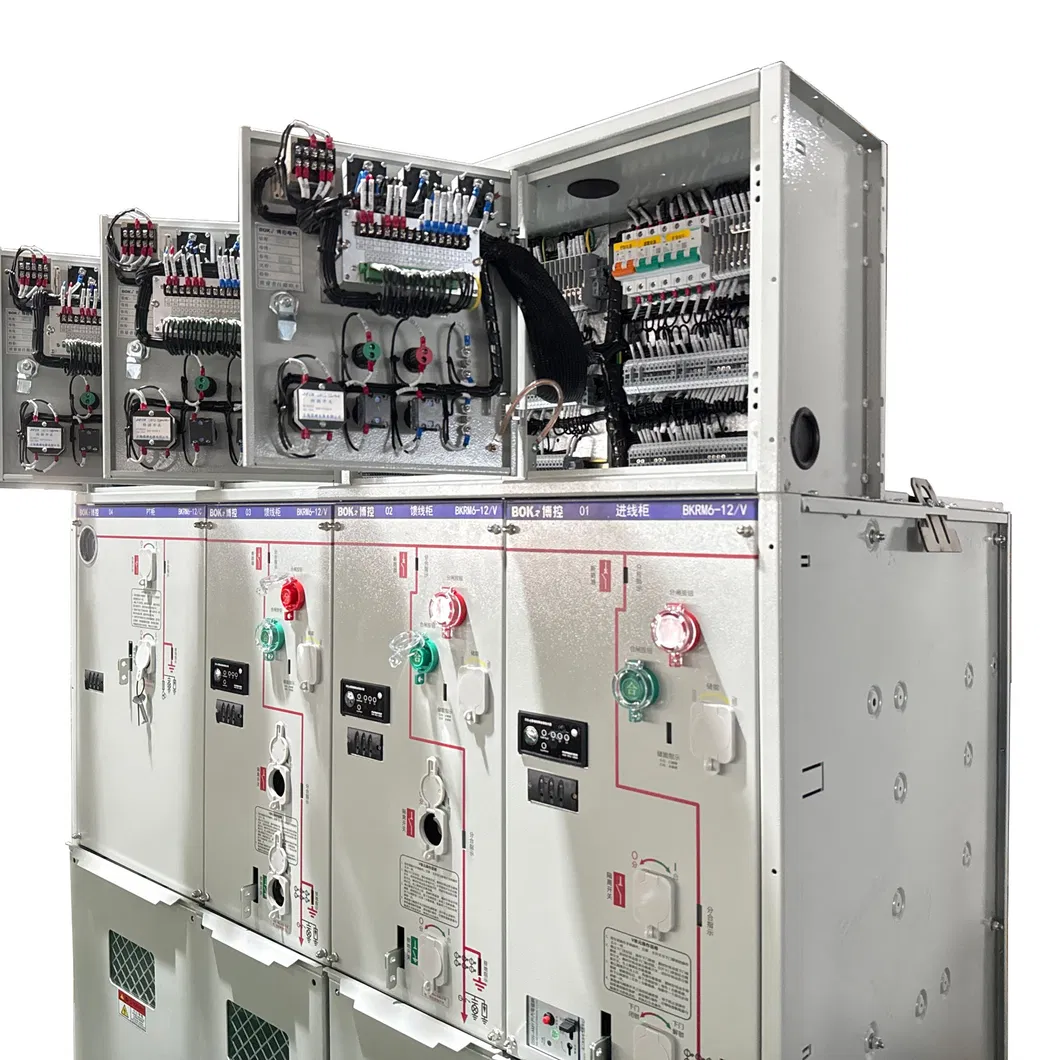

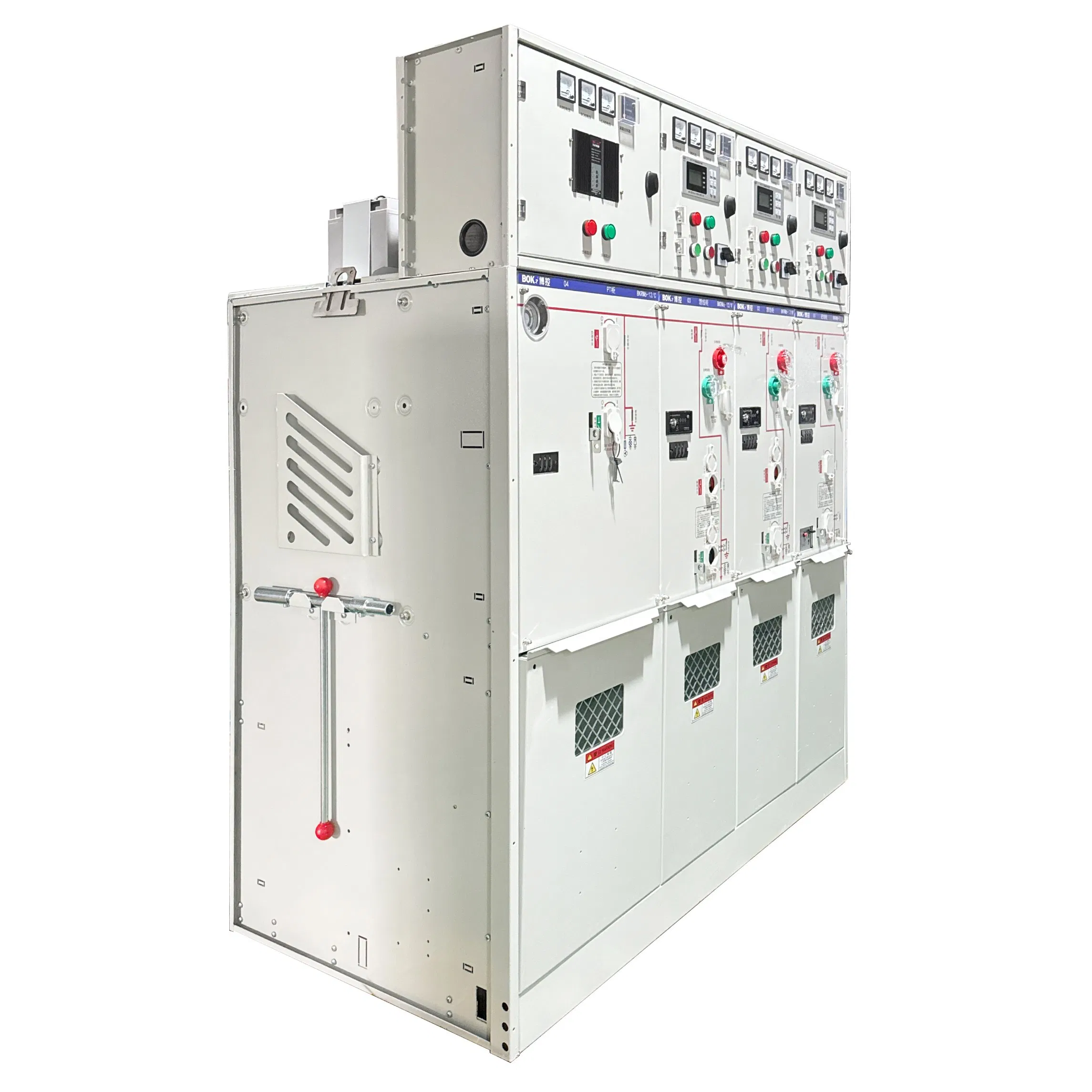

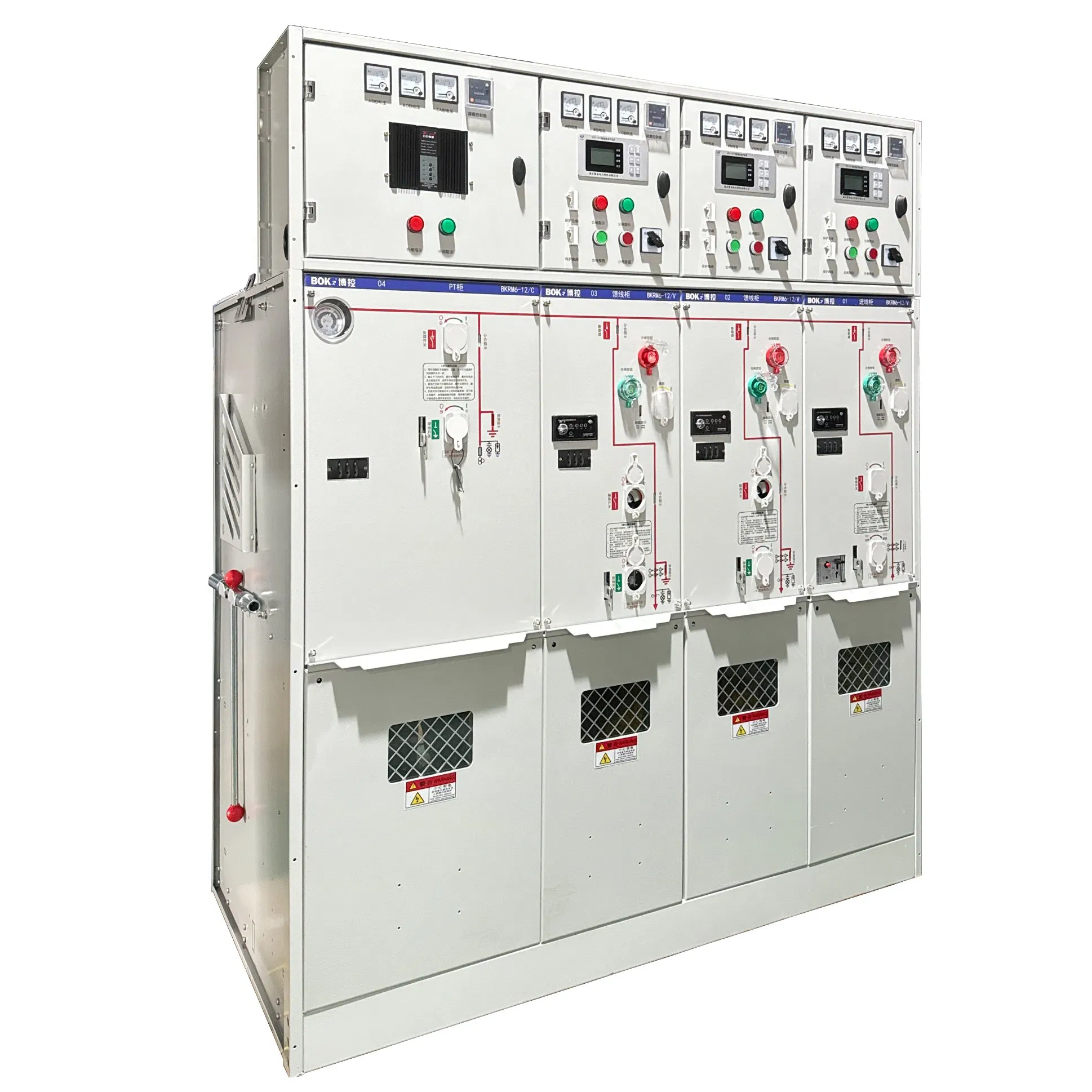

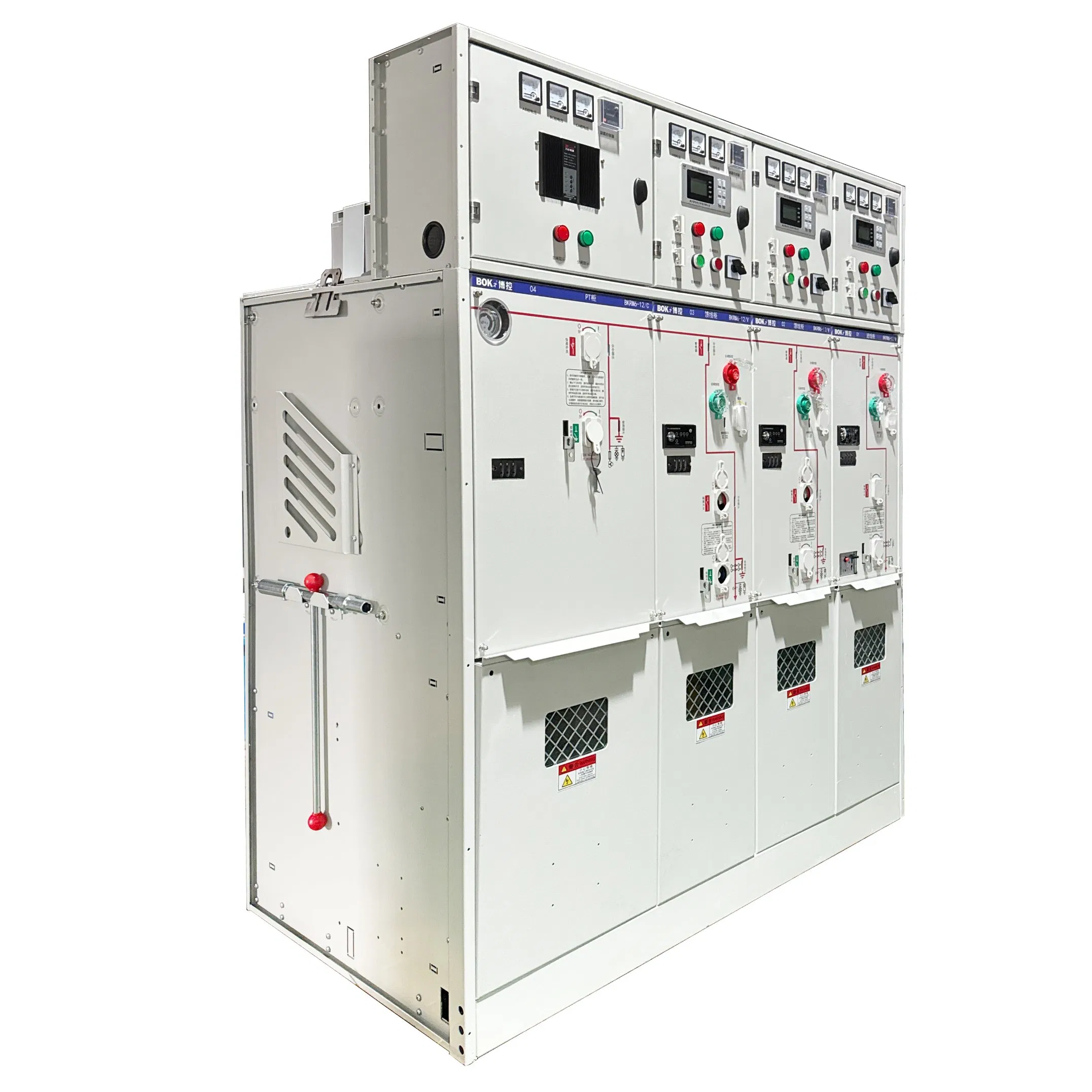

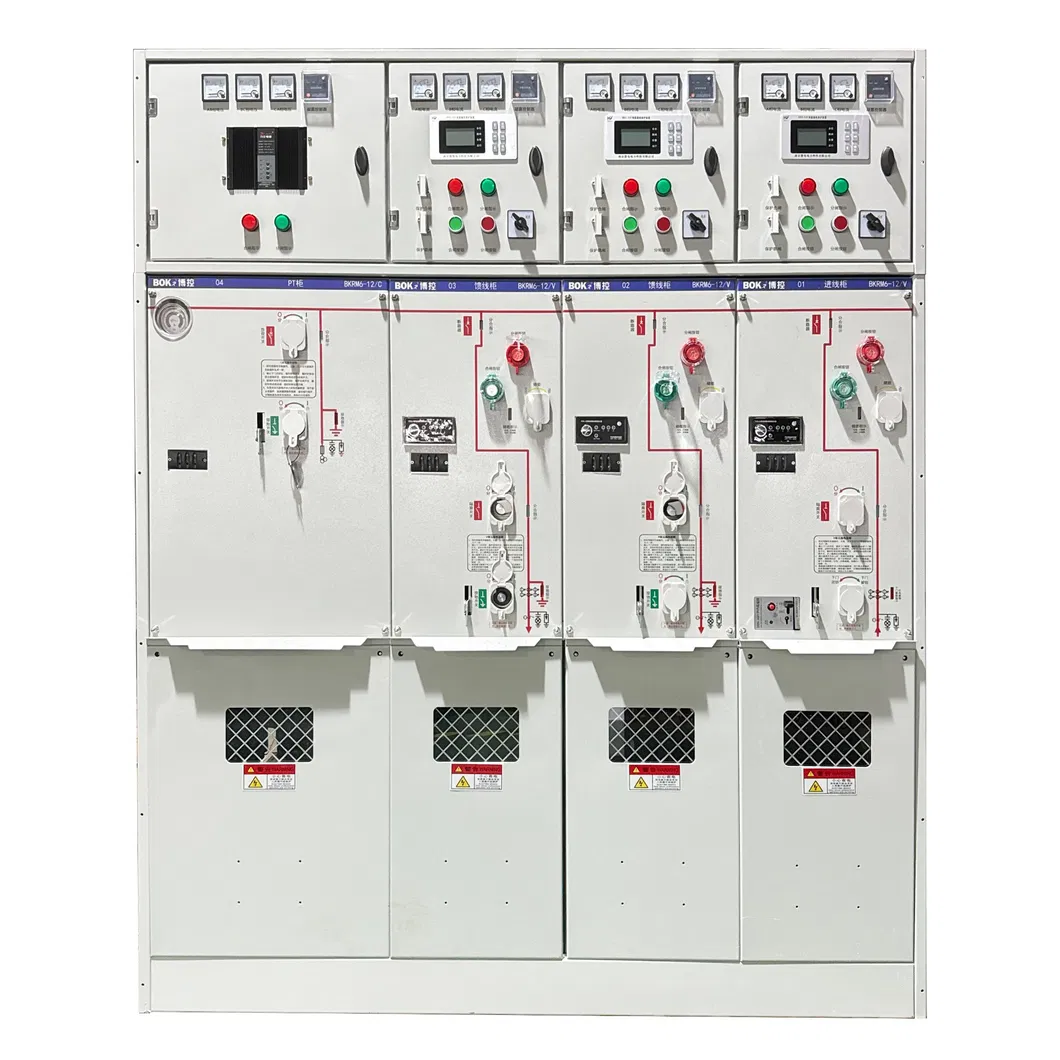

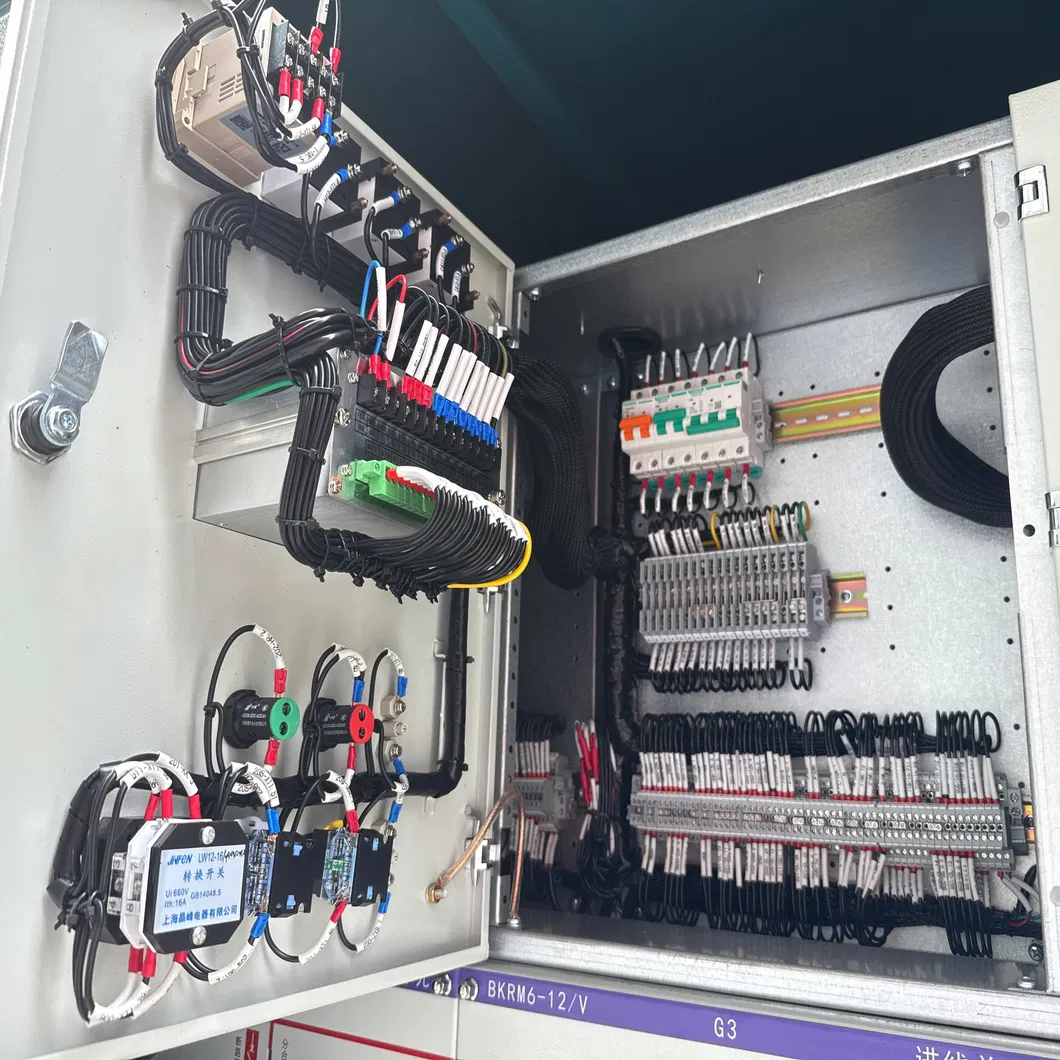

Fotos detalhadas
Parâmetros do produto
| Item | Unidade | C módulo | F módulo | Módulo V | Módulo CB | ||
|---|---|---|---|---|---|---|---|
| (Interruptor de carga) | (Aparelho combinado) | (Interruptor de vácuo) | Isolamento / Interruptor de ligação | (Disjuntor de vácuo) | Isolamento / Interruptor de ligação | ||
| Tensão nominal | KV | 12 | 12 | 12 | 12 | 12 | 12 |
| Frequência nominal | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| Tensão de resistência de frequência de potência | KV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| Resistência a raios impulso | KV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| Corrente nominal | A | 630 | Nota ¹ | 630 | - | 1250/630 | 1450 |
| Capacidade de travagem | - | - | - | - | - | - | - |
| Corrente de quebra de loop nominal | A | 630 | - | - | - | - | - |
| Corrente de quebra de carregamento do cabo nominal | A | 10 | - | - | - | - | - |
| Corrente nominal de curto-circuito (pico) | A | 50 | - | - | - | - | - |
| Corrente de resistência nominal ao pico | Ka | 50 | 80 | - | - | - | - |
| Tempo de resistência nominal curto | Ka/3s | 20 | - | 20 | - | - | - |
| Corrente de quebra de curto-circuito nominal | Ka | - | 31.5 | 20 | - | 25 | - |
| Corrente de transferência nominal | A | - | 1700 | - | - | - | - |
| Corrente máxima do fusível equipado | A | - | 125 | - | - | - | - |
| Resistência de loop | μΩ | ≤ 300 | ≤ 600 | - | - | - | - |
| Vida mecânica (Vezes) | - | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
| Nota ¹: Depende da corrente nominal do fusível | |||||||
Perguntas Frequentes (FAQ)
1. O que é o painel de distribuição isolado a gás RM6-12?
Trata-se de uma unidade principal de anel fechado em metal (RMU) totalmente isolada e selada a gás SF6, desenvolvida especificamente para operar em redes elétricas de média tensão (10 kV a 12 kV).
2. Quais as vantagens do isolamento a gás SF6 utilizado no equipamento?
O gás SF6 oferece excelente desempenho de isolamento elétrico e extinção por arco, prevenindo falhas térmicas e curtos-circuitos, o que garante maior estabilidade e dispensa manutenções internas complexas.
3. O equipamento pode ser instalado em locais com limitações de espaço?
Sim. Graças ao seu design modular e compacto, o RM6-12 é otimizado para ocupar o menor espaço físico possível, sendo ideal para instalações subterrâneas, urbanas e cabines compactas.
4. O RM6-12 necessita de manutenção periódica?
Não. A estrutura do painel é hermeticamente fechada de fábrica, mantendo o circuito de gás isolado. O design de operação frontal proporciona uso contínuo livre de manutenção.
5. Quais funções de proteção estão integradas a este sistema?
O sistema conta com dispositivos de proteção integrados contra sobrecarga e curto-circuito, combinando fusíveis e disjuntores de vácuo que salvaguardam a rede e os aparelhos conectados de forma confiável.
