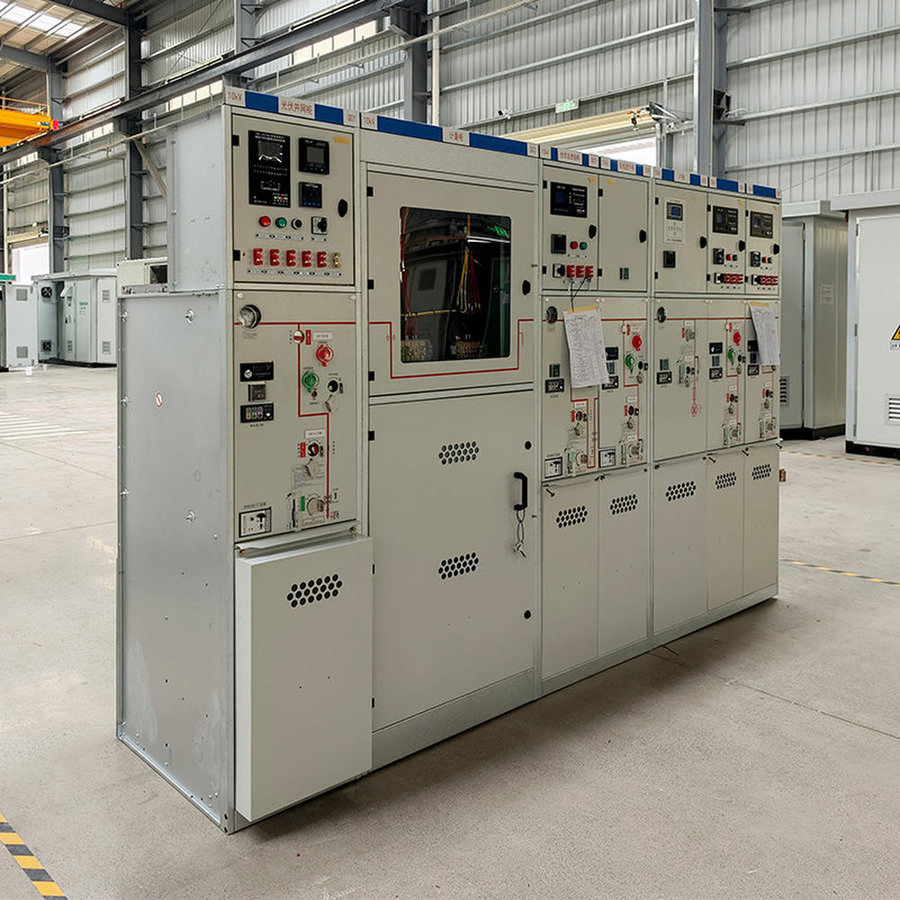

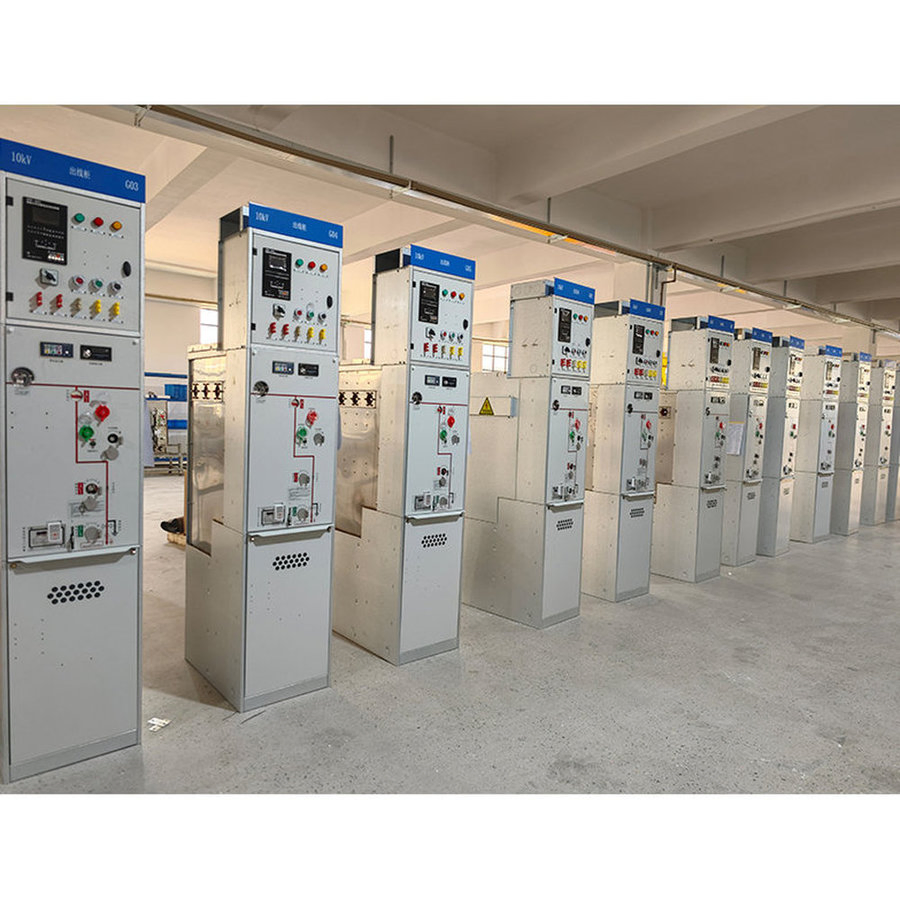

Unidade de Comutação de Anel Compacta Sf6 Isolada a Gás para Distribuição de Energia em Média Tensão em Redes Elétricas Industriais e de Utilidade
Descrição do produto
Visão Geral
N ° de Modelo.HCM
Nível de tensãomédia Tensão
InstalaçãoFixo
EstruturaColuna de chão
AtualCA
Nome do produtounidade de anel principal isolada a gás
Palavras-chaveunidade principal do anel
Tensão nominal12, 24 kV
Corrente nominal630, 1250 A
Frequência nominal50/60 Hz
Classe de shell IPIP4X
Classe de gás câmaraIP67
Período de garantia12 meses
MOQ1 conjunto
Pacote de Transporteexportar a embalagem de contraplacado
Especificaçãoespecificações padrão ou personalizadas
Código HS8537209000
Capacidade de Produção50000 peças/ano
Descrição do Produto

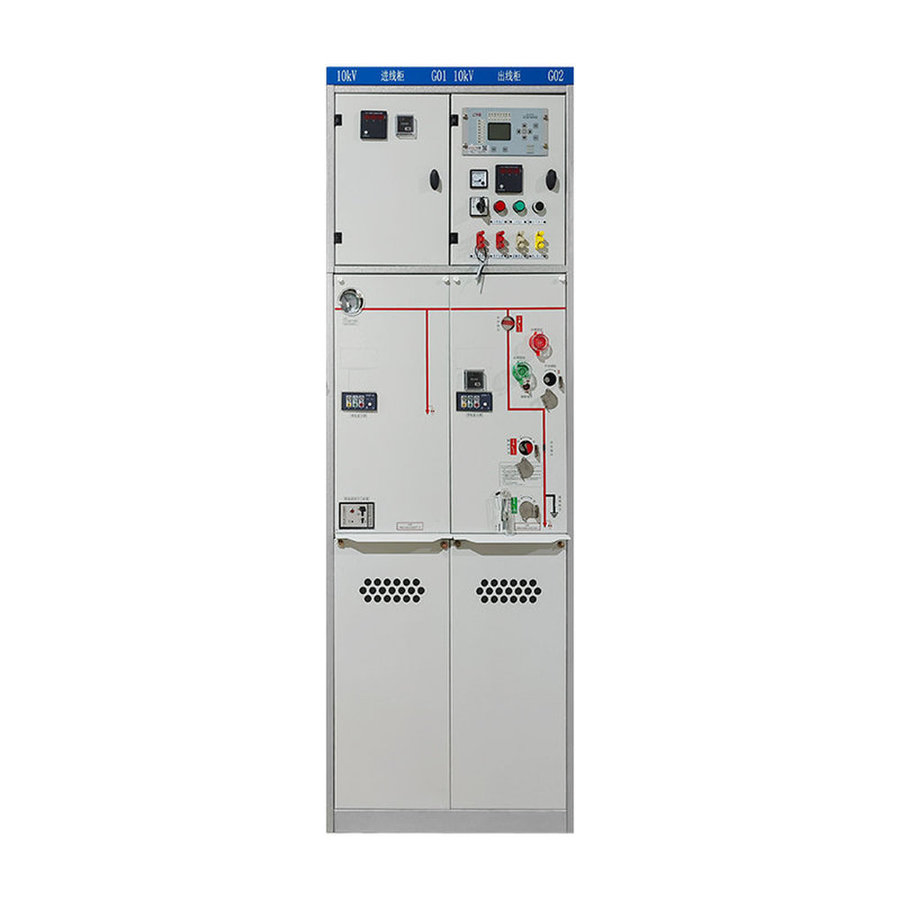

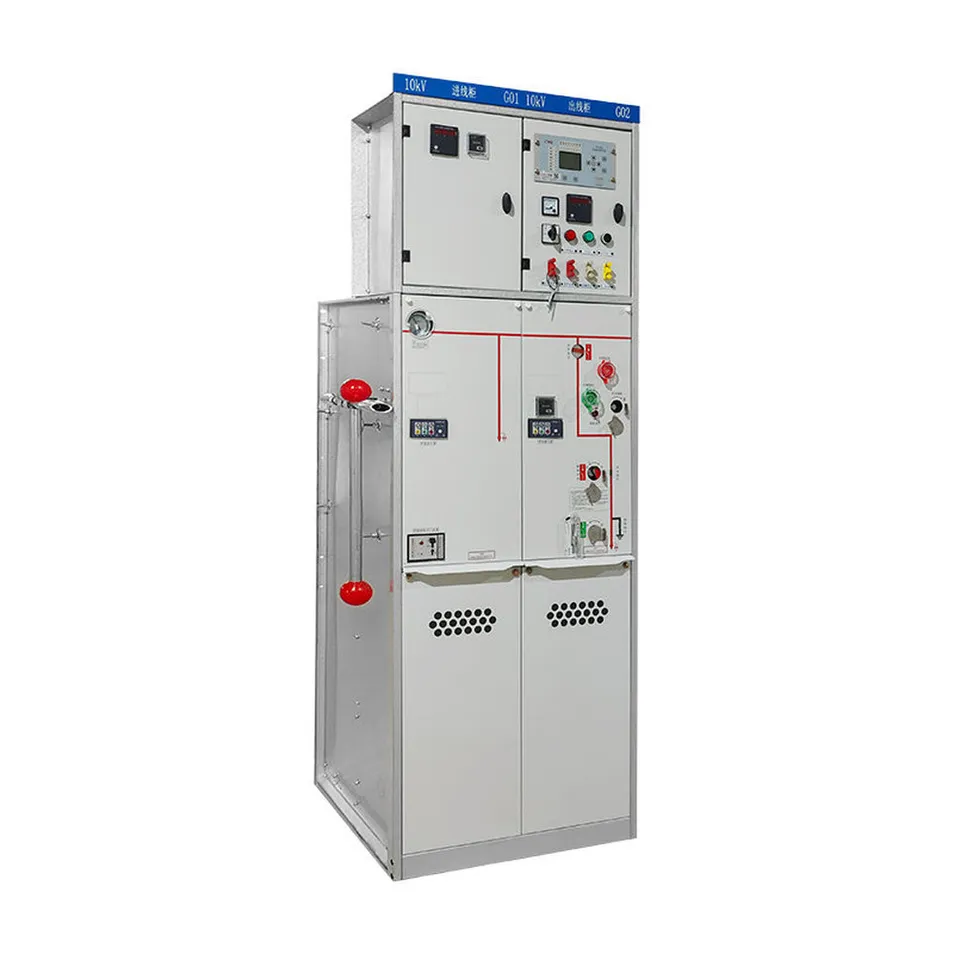

SF6 UNIDADE PRINCIPAL DE ANEL TOTALMENTE FECHADA E TOTALMENTE ISOLADA
O HCM-12 SF6 é uma unidade principal de anel de média tensão compacta, de caixa comum, totalmente isolada e totalmente fechada (a seguir denominada RMU), um painel de distribuição interior fechado de metal. O painel de distribuição e o barramento principal estão selados numa estrutura cheia de gás SF6, totalmente isolada, totalmente vedada, expansível e fácil de combinar.
Características da Unidade Principal do Anel
- Totalmente isolado, totalmente fechado e compacto: Pode ser adicionado com um armário como caixa de comutação para exterior para qualquer ambiente exterior.
- Combinação modular e multifuncional: A alta confiabilidade e a estrutura compacta reduzem a área do piso da sala de subestação. É uma boa escolha para a distribuição de energia.
- Seguros e fiáveis: Longa vida útil e sem necessidade de manutenção. Uma opção comum para um painel de distribuição.
- Expansão flexível: Projetada para atender aos requisitos dos usuários finais ou dos nós de rede.
- Aplicação versátil: Atende às necessidades de várias estações de comutação de distribuição, subestação elétrica pré-fabricada e caixas de distribuição de cabos. Uma escolha incomum como um painel de distribuição elétrico.
Este candeeiro de rua apresenta um elevado brilho, poupança de energia, protecção ambiental e instalação fácil. Tem uma classificação à prova de água de IP67 e foi aprovada pela certificação CE. É adequado para escolas, parques, estradas, fábricas, praças, etc. Tem um período de garantia de 3 anos. Além disso, podemos fornecer vários estilos para satisfazer as suas necessidades.

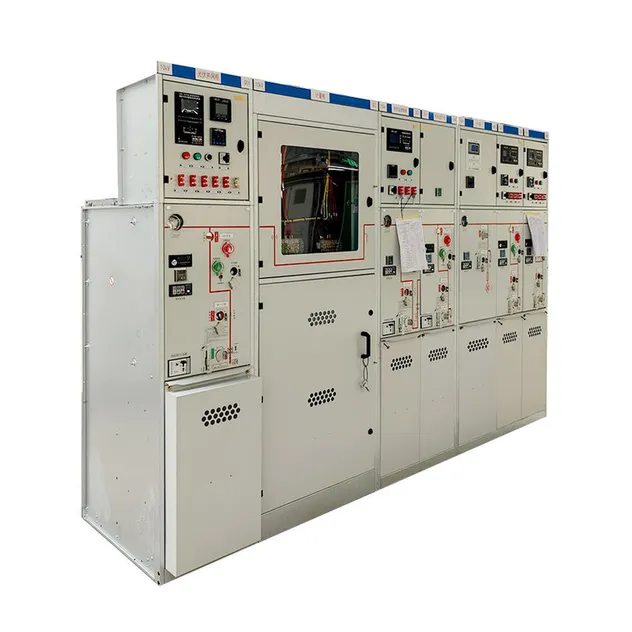

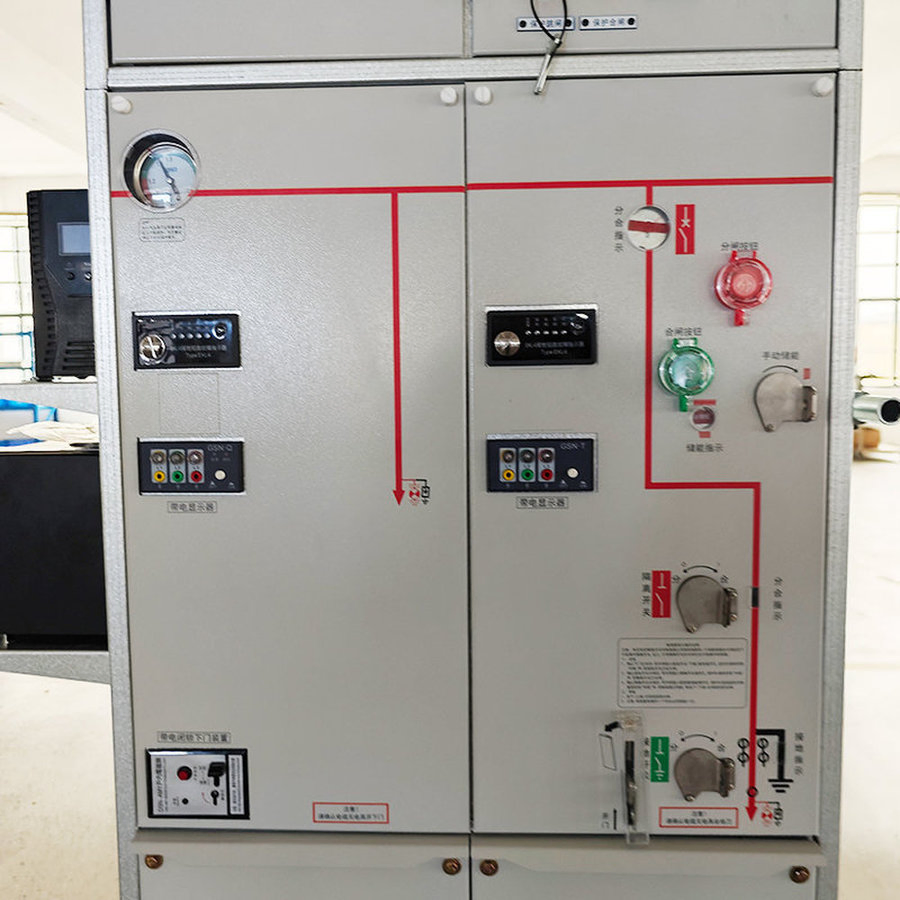

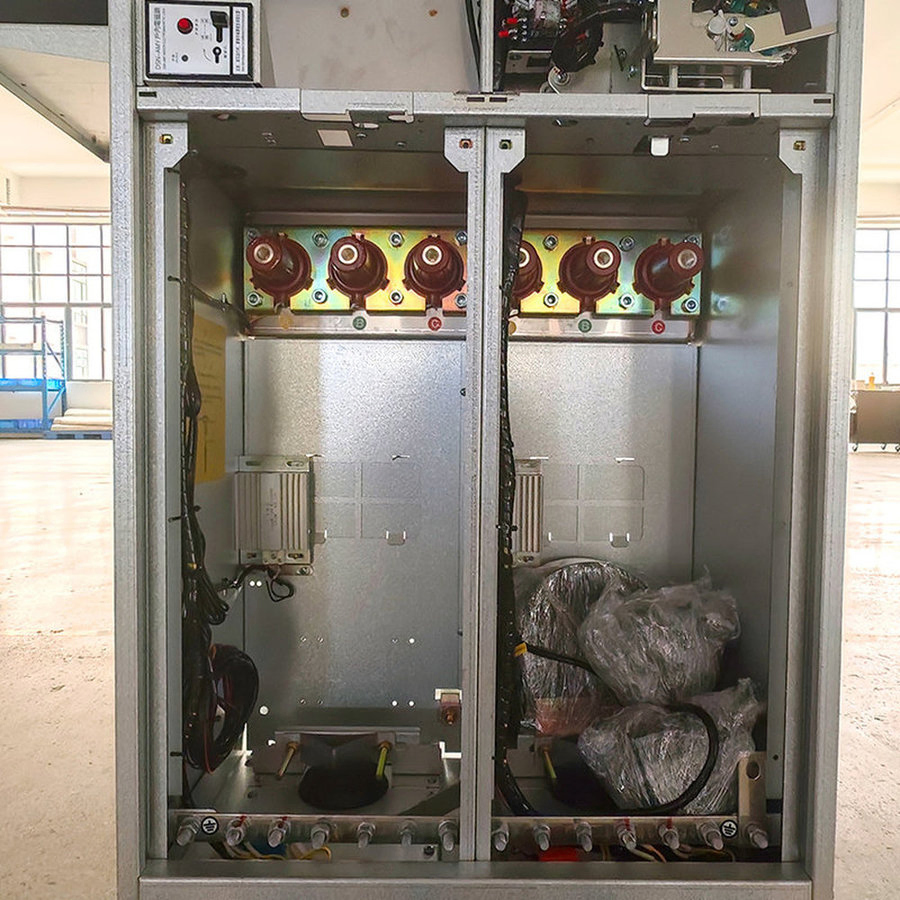

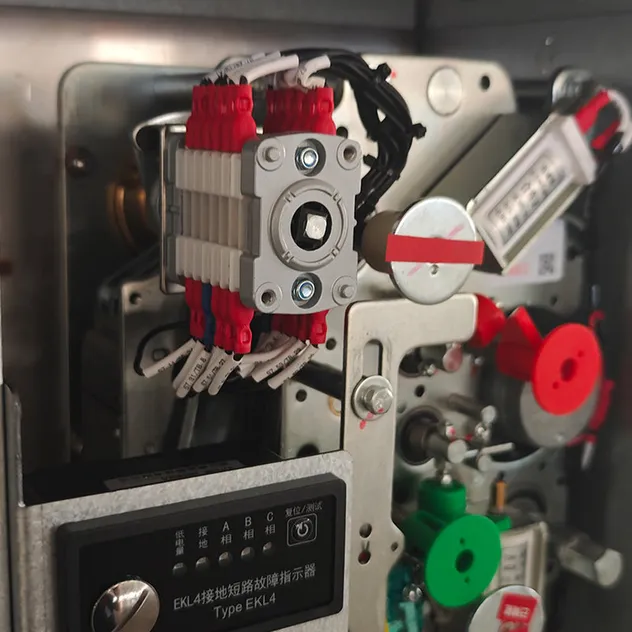

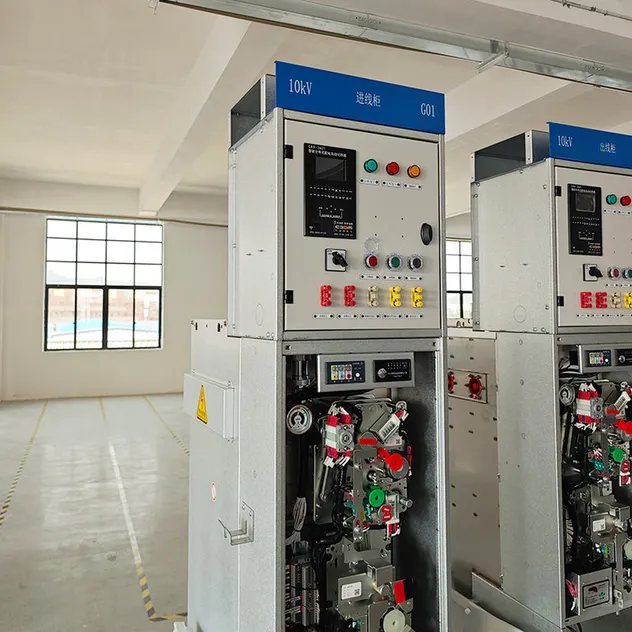

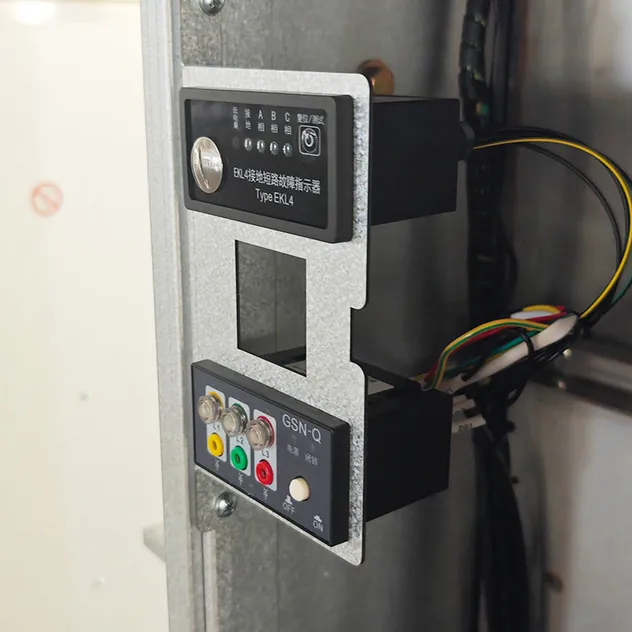

Fotos Detalhadas
Parâmetros do Produto
| Item | Esquema C | Esquema F | Esquema V | ||||
| UNIDADE LBS | UNIDADE de combinação DE FUSÍVEIS LBS | Unidade do disjuntor | |||||
| Tensão nominal (KV) | 12 | 24 | 12 | 24 | 12 | 24 | |
| Corrente nominal (A) | 630 | 630 | 125 | 125 | 630 | 630 | |
| Frequência nominal (Hz) | 50 | 50 | 50 | 50 | 50 | 50 | |
| Tensão de resistência de frequência de potência de 1 min (KV) | P a P, P a e | 42 | 65 | 42 | 65 | 42 | 65 |
| Tensão de resistência a impulsos de luz (KV) | Pausa | 48 | 79 | 48 | 79 | 48 | 79 |
| P a P, P a e | 75 | 125 | 75 | 125 | 75 | 125 | |
| Pausa | 85 | 145 | 85 | 145 | 85 | 145 | |
| Descarga parcial de 1,1Ur (PC) | 20 | 20 | 20 | 20 | 20 | 20 | |
| Corrente de resistência nominal de curto tempo (KA/S) | 20/4 | 20/4 | - | - | 20/4 | 20/4 | |
| Corrente de resistência de pico nominal (KA) | 50 | 50 | - | - | 50 | 50 | |
| Corrente de interrupção de curto-circuito (KA) nominal | - | - | 31.5 | 31.5 | 20 | 20 | |
| (30 temporizadores) | (30 temporizadores) | ||||||
| Corrente nominal de fabrico de curto-circuito (KA) | 50 | 50 | 80 | 80 | 50 | 50 | |
| Teste de comutação de corrente resistiva nominal | Corrente de carga do cabo (A) | 10 | 16 | 10 | 16 | 25 | 31.5 |
| Corrente de carga do fio superior (A) | 1 | 1.5 | 1 | 1.5 | 10 | 10 | |
| Teste de comutação da corrente de carga activa nominal (vezes) | 100 | 100 | - | - | - | - | |
| Corrente de trânsito (A) | - | - | 1750 | 1500 | - | - | |
| Teste de arco interno | Câmara de distribuição de cabos e câmara de gás: Classe IAC AFLR, 20KA, 50KA (Pico), 0,5S-1S | ||||||
| Vida mecânica (vezes) | CB | - | - | - | - | 20000 | 10000 |
| Interruptor de isolamento/Interruptor de ligação à terra | - | - | - | - | 5000/5000 | 3000/3000 | |
| - | INTERRUPTOR LBS/ligação à terra | 10000/5000 | 5000/3000 | 10000/5000 | 5000/3000 | - | - |
| Classe IP | Concha | IP4X | IP4X | IP4X | IP4X | IP4X | IP4X |
| Câmara de gás | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | |

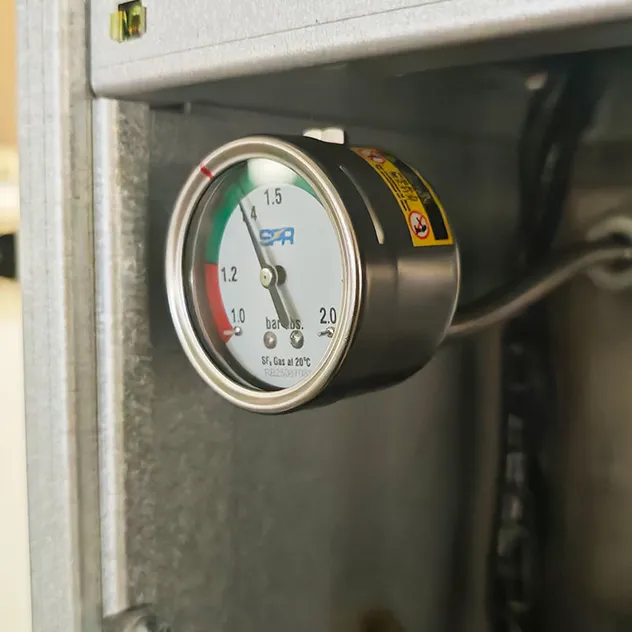

| 20 ℃ SF6 pressão de enchimento nominal a gás (MPa) | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | |
| 20 ℃ SF6 gás mín. Pressão funcional (MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | |
Vantagens da Unidade Principal de Anel
Como componente vital nos sistemas modernos de distribuição de energia, o RMU oferece as seguintes vantagens principais:
- Alta confiabilidade da fonte de alimentação: A configuração da rede de anel garante uma fonte de alimentação contínua mesmo durante falhas de ponto único.
- Operação flexível: Equipada com interruptores de carga e disjuntores a vácuo para transferência e proteção eficientes da carga.
- Estrutura compacta e área de ocupação reduzida: Ideal para subestações urbanas, estações de transformadores compactos e ambientes com restrições de espaço.
- Fácil manutenção: O design modular reduz significativamente os esforços de manutenção e os custos operacionais.
- Segurança reforçada: Intertravamentos mecânicos e elétricos integrados, tampas de proteção e outras medidas de segurança evitam a operação incorreta, choques elétricos e curtos-circuitos.
PERGUNTAS FREQUENTES (FAQ)
O serviço de OEM/ODM está disponível?
Sim, está disponível! Os nossos produtos podem ser totalmente personalizados. Temos equipas de engenharia especializadas e experientes prontas para projetar e adaptar os produtos de acordo com os desenhos ou requisitos específicos de cada cliente.
Qual é a quantidade mínima de encomenda (MOQ)?
A quantidade mínima de encomenda é de apenas um conjunto.
Qual é o prazo de entrega padrão?
O tempo de entrega depende diretamente da quantidade da encomenda, mas o prazo padrão normalmente varia entre 15 a 20 dias.
Como é feito o controle de qualidade dos produtos?
Nossa equipa de CQ segue estritamente as diretrizes da TQM (Gestão da Qualidade Total) para garantir a máxima qualidade. Cada etapa da produção está em conformidade com as normas internacionais. Se necessário, podemos fornecer fotos e vídeos dos testes e montagem final do seu equipamento antes do envio.
Qual é o período de garantia oferecido?
Todos os produtos possuem uma garantia de 12 meses a contar da data de venda.
Quais são as classificações de proteção IP para o invólucro e a câmara de gás?
O invólucro externo possui uma classificação de proteção IP4X contra a entrada de objetos sólidos, enquanto a câmara de gás possui classificação de proteção IP67, o que garante isolamento total contra poeira e proteção contra os efeitos da imersão temporária em água.
