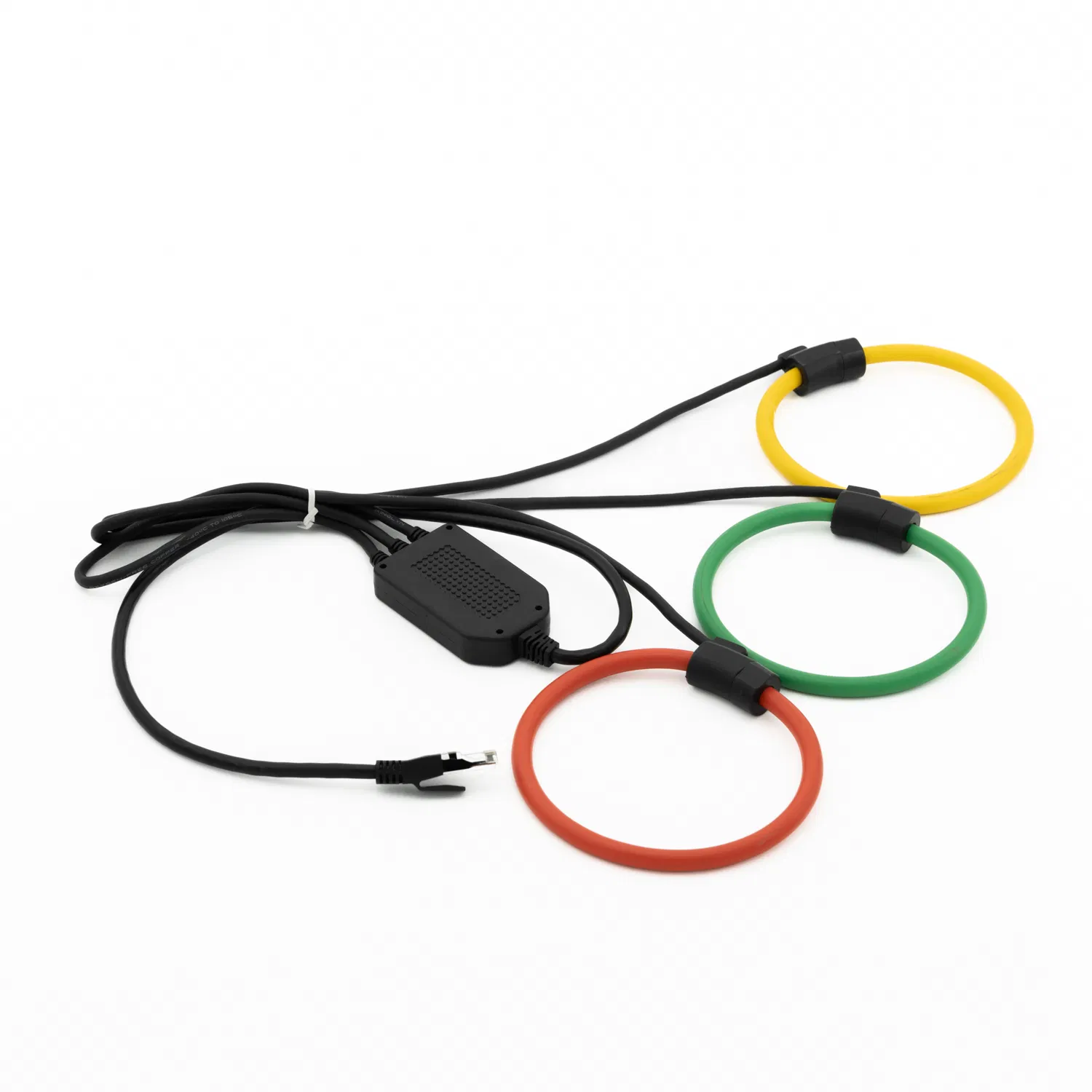

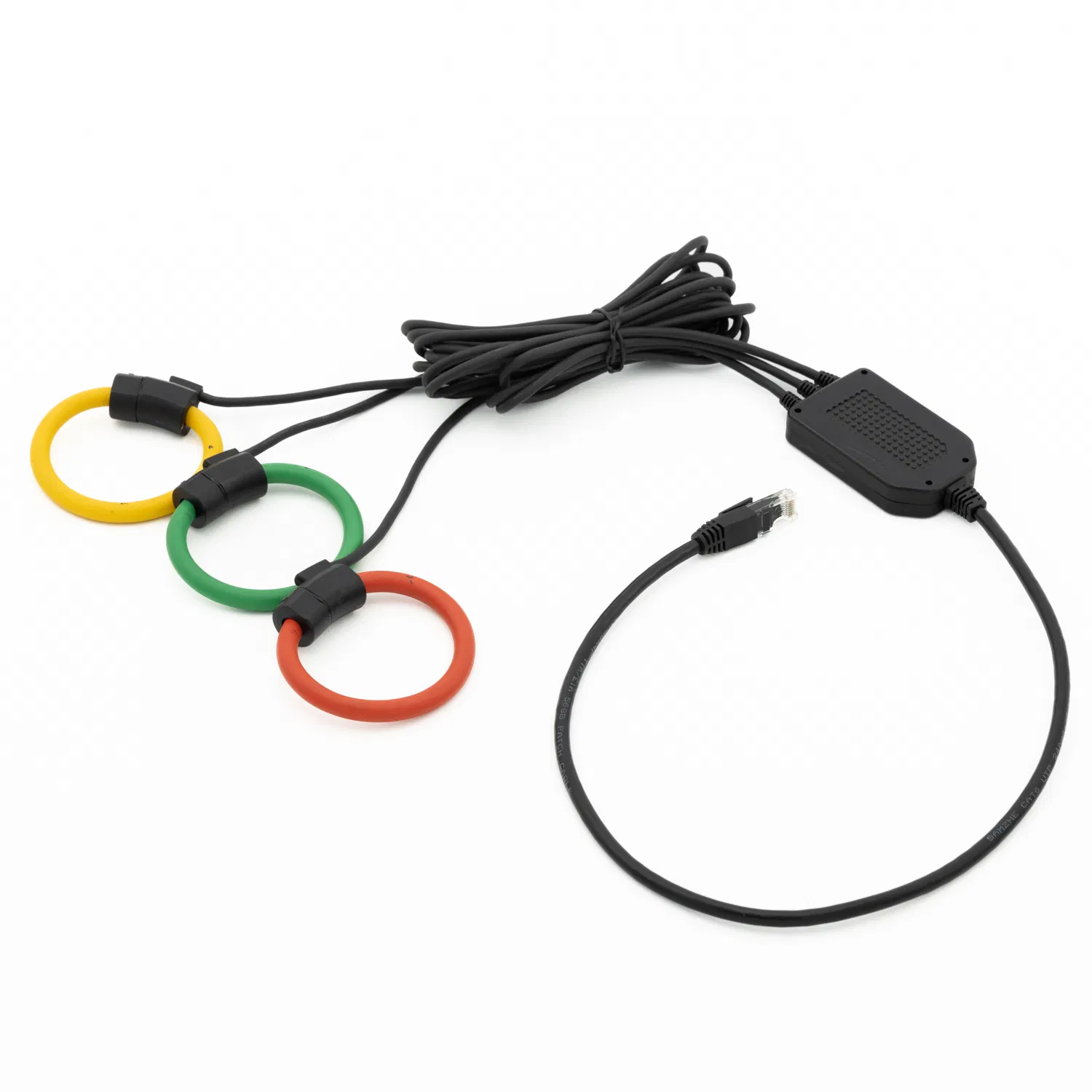

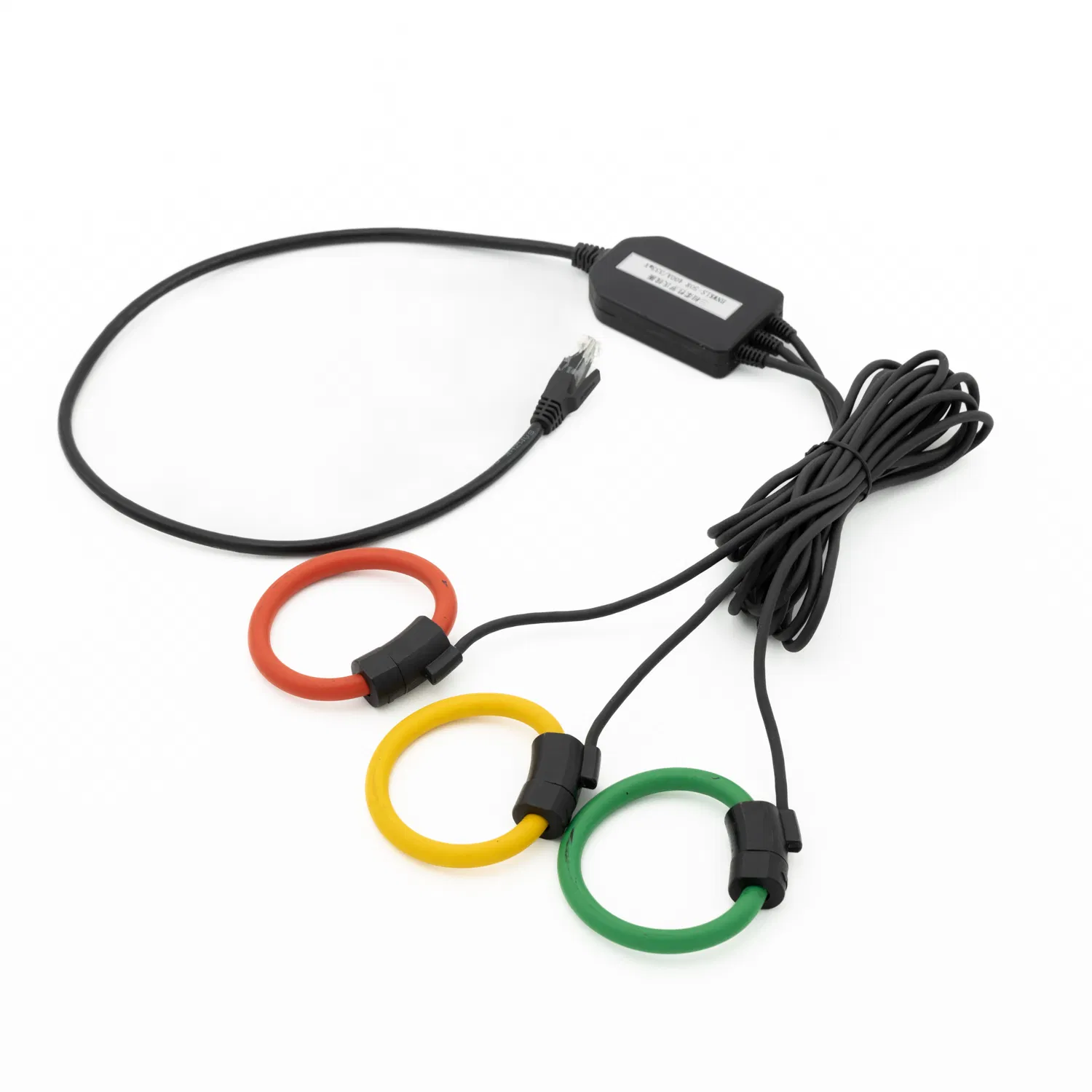

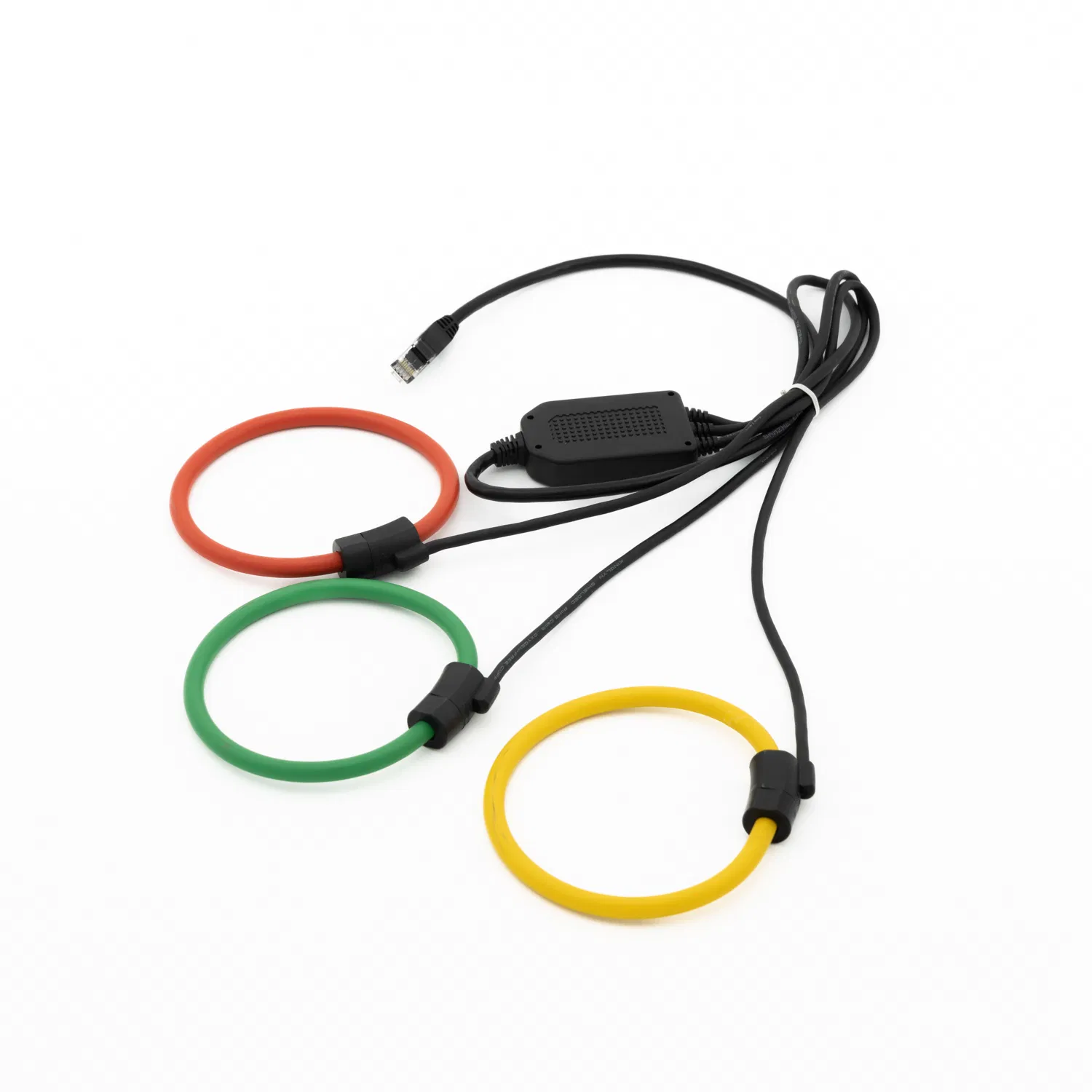

TRKLS-80R Bobina Roche Flexível Trifásica Aberta Fechada 800A 333mV 0.4/0.66/0.72kV Transformador de Corrente Bobina Rogowski 4-20mA
Descrição do produto
Características do produto
- Estrutura de núcleo dividido, fácil de instalar no local e fácil de utilizar. Instalação ou remoção rápida e fácil sem desligar o cabo primário testado, eficaz para testes de corrente seguros e fáceis;
- Concepção de estrutura flexível, capaz de detectar a corrente de condutor primário irregular;
- Baixa tensão de saída, alta linearidade, ampla gama de frequência, sem saturação (sem integrador);
- A saída secundária adota o cabo de rede de terminal de cristal RJ45 e o comprimento pode ser personalizado de acordo com os requisitos do cliente.
Desempenho
| Temperatura de trabalho | - 40ºC ~ 70ºC | Humidade relativa | ≤ 90% |
|---|---|---|---|
| Nível de tensão | 0.4/0.66/0.72 kV | Classe de precisão | 1% (com integrador) |
| Corrente de entrada nominal | 10 ~ 2000A | Tensão de saída nominal | 333 mV |
| Intervalo linear | 5% ~ 200% | Largura de banda de resposta | 1 Hz ~ 1 MHz |
| Fonte de alimentação do integrador | 5 V CC | Isolamento em décimo primeiro lugar | 1000MΩ/500 V/min |
| Capacidade carga integrador | > 10kΩ | Integrador com capacidade capacitiva | ≤ 0.1μF |
| Concha | Placa corta-chamas Grade94-V0 | Cabo secundário | Saída de terminal RJ45 |
| Esqueleto e colcha | Borracha de silicone | Classe de proteção IP | IP65 |

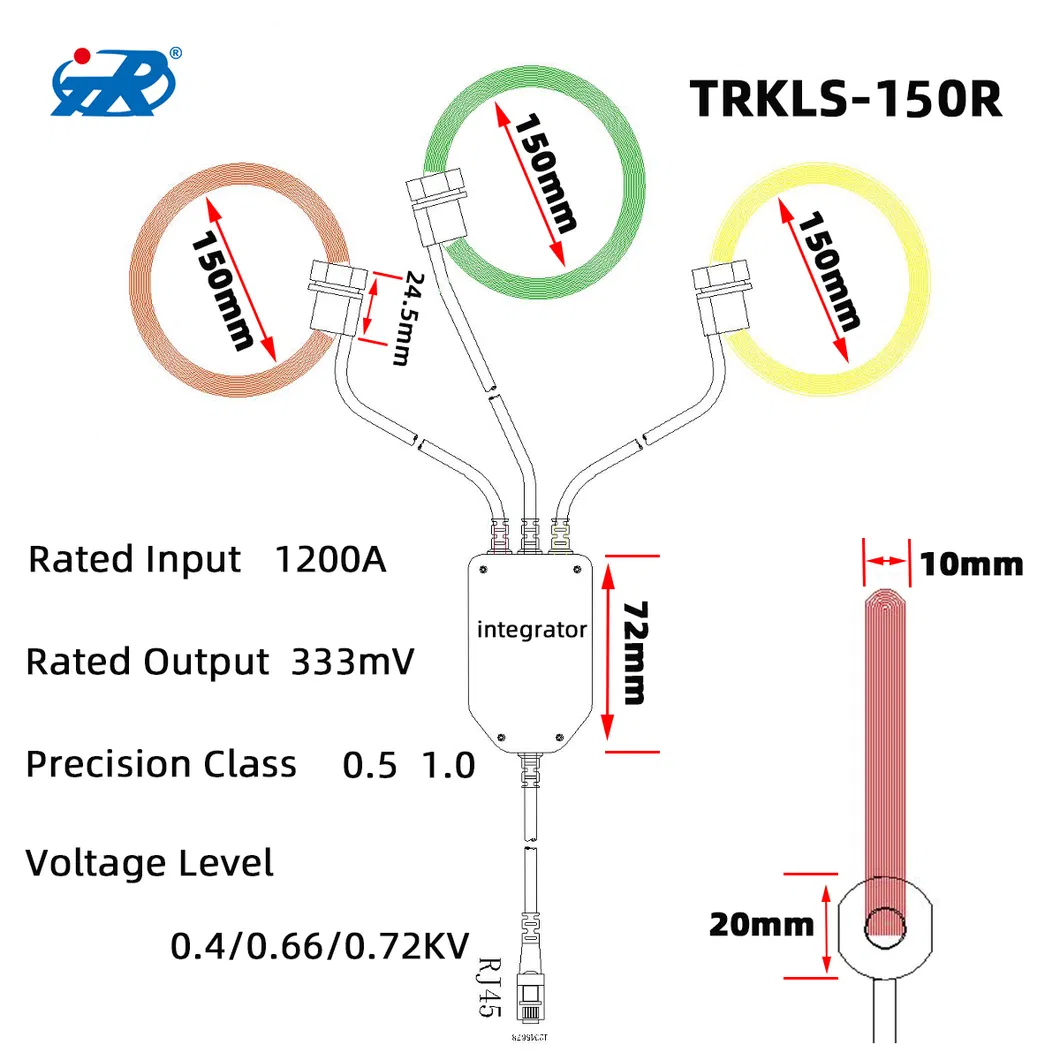

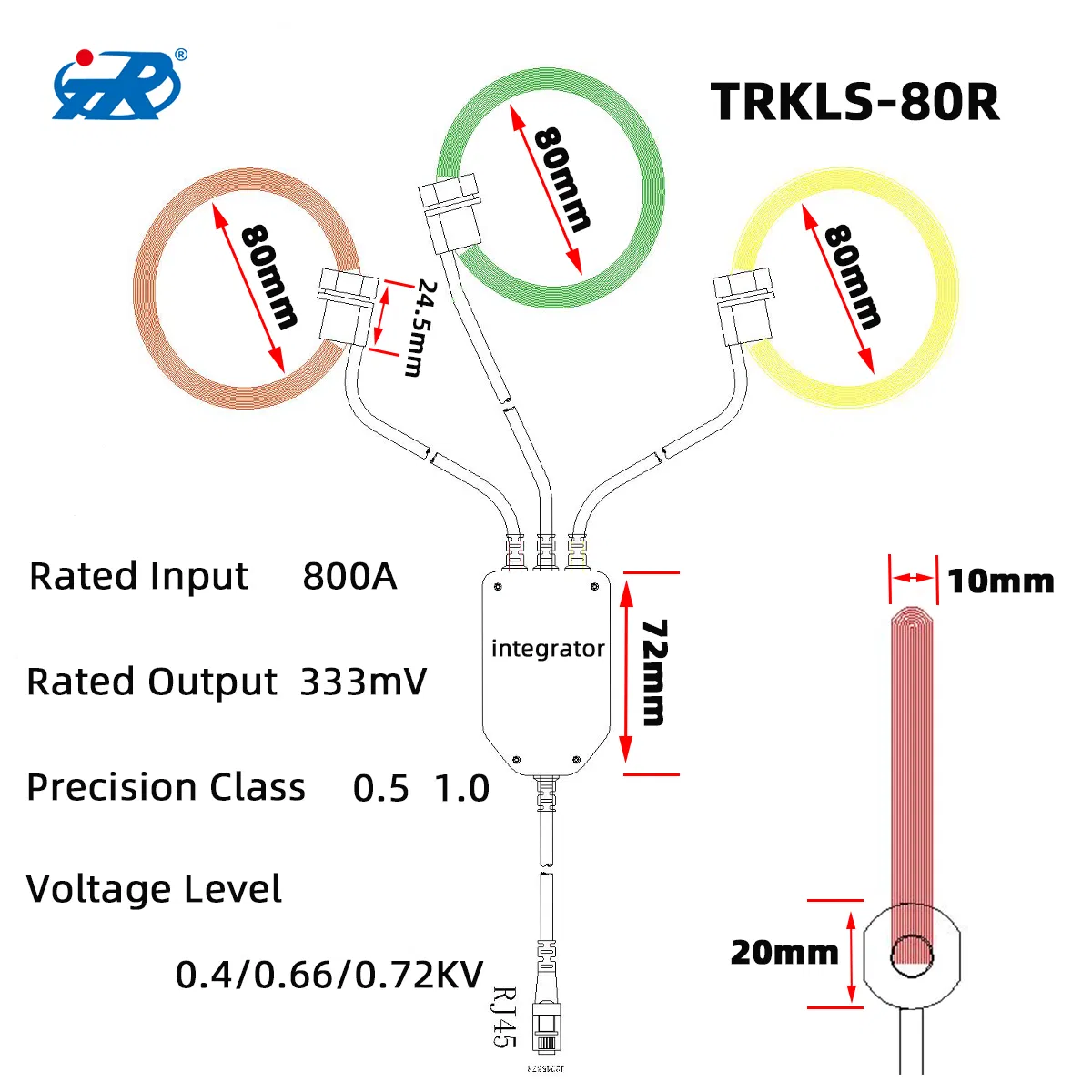

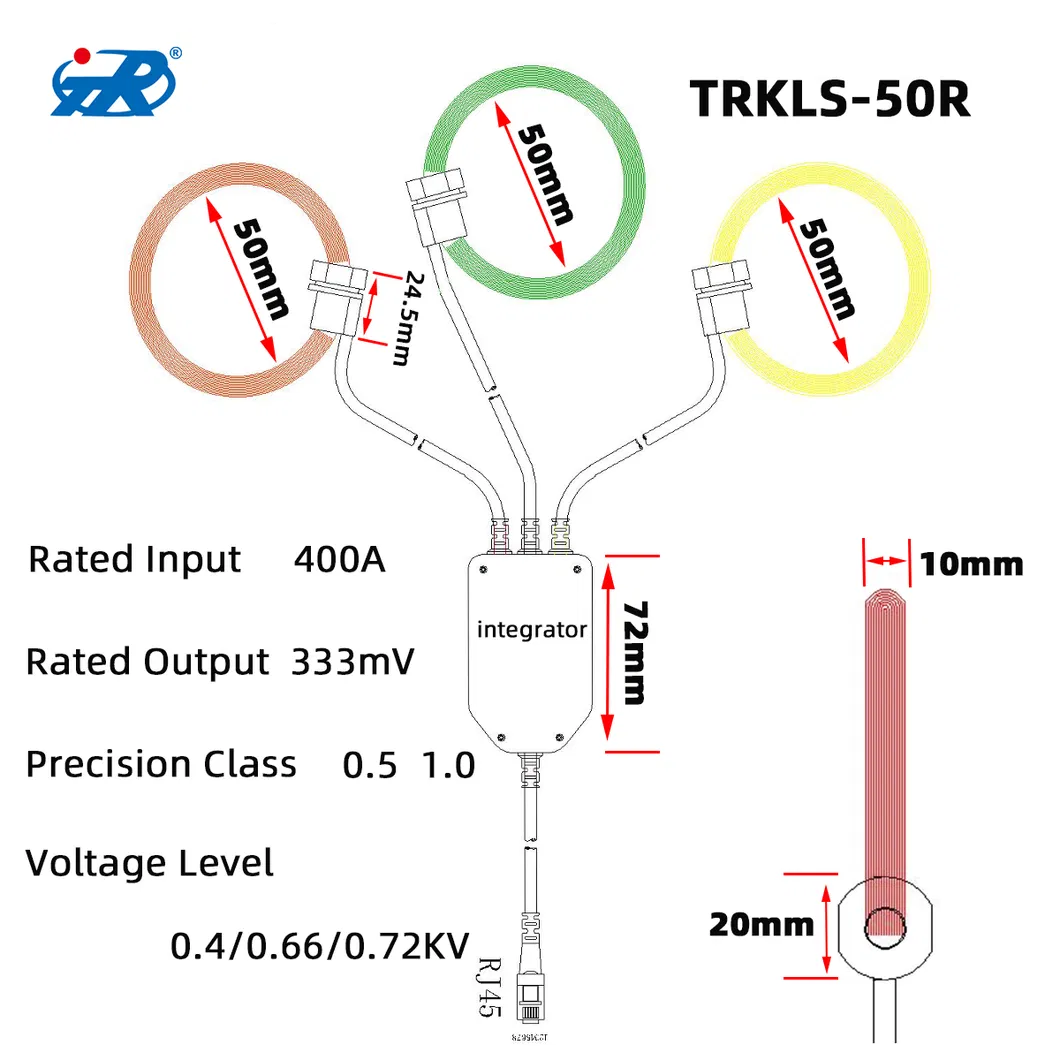

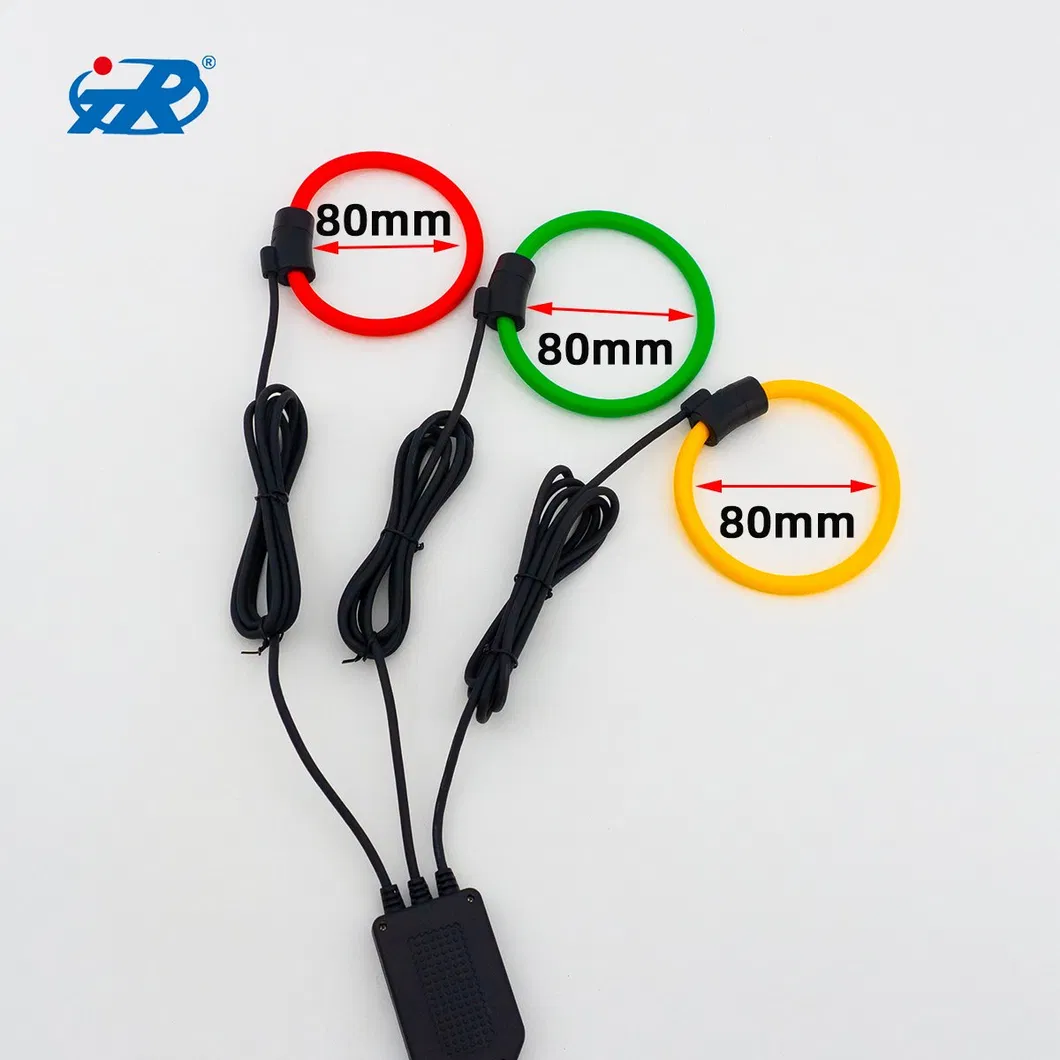

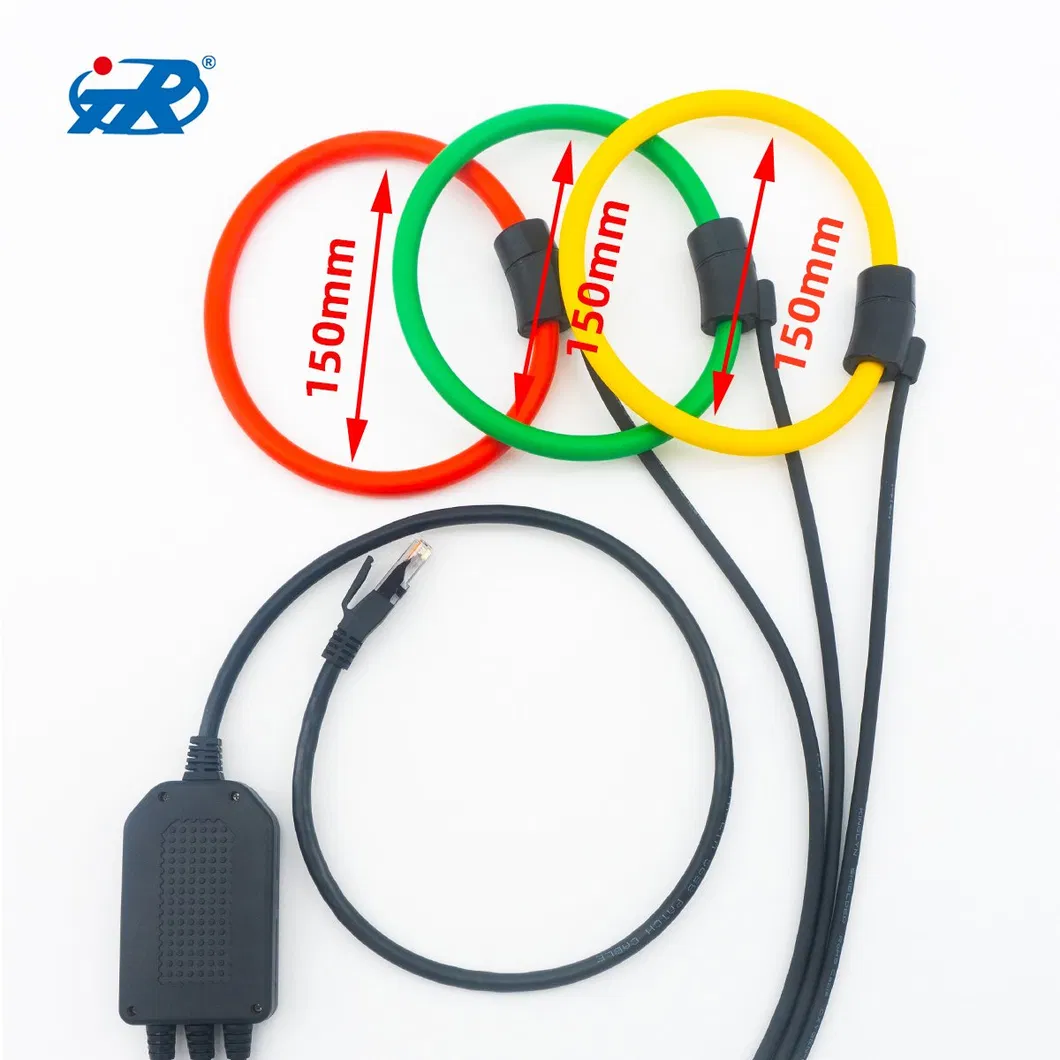

Forma e dimensões de instalação
| Modelo n.o | Nominal Entrada | Nominal Saída | Precisão Classe | Dimensões (mm) | |
|---|---|---|---|---|---|
| Φ1 | Φ2 | ||||
| TRKLS-50R | 400A | 333 mV | 0.5 / 1.0 | 50 | 10 |
| TRKLS-80R | 800 A | 80 | 10 | ||
| TRKLS-150R | 1200 A | 150 | 10 | ||
Características Avançadas
Estrutura de núcleo dividido, fácil de instalar no local e fácil de utilizar. Instalação ou remoção rápida e fácil sem desligar o cabo primário testado, eficaz para testes de corrente seguros e fáceis;
Concepção de estrutura flexível, capaz de detectar a corrente de condutor primário irregular;
Baixa tensão de saída, alta linearidade, ampla gama de frequência, sem saturação (sem integrador);
A saída secundária adota o cabo de rede de terminal de cristal RJ45 e o comprimento pode ser personalizado de acordo com os requisitos do cliente.
Âmbito de aplicação
- Medição de sinais AC de corrente elevada (como corrente de curto-circuito);
- Medição de sinais de impulsos com valores de pico elevados (como corrente eléctrica);
- Análise de sinais de corrente harmónica;
- Medição de corrente de máquinas eléctricas de soldadura (como soldadura por resistência);
- Medição de correntes de condutores irregulares (por exemplo: Medição de corrente de rampa);
- Medição de instrumentos, transformadores de pinça amperimétrica (por exemplo: condutores de medição com dimensões irregulares).

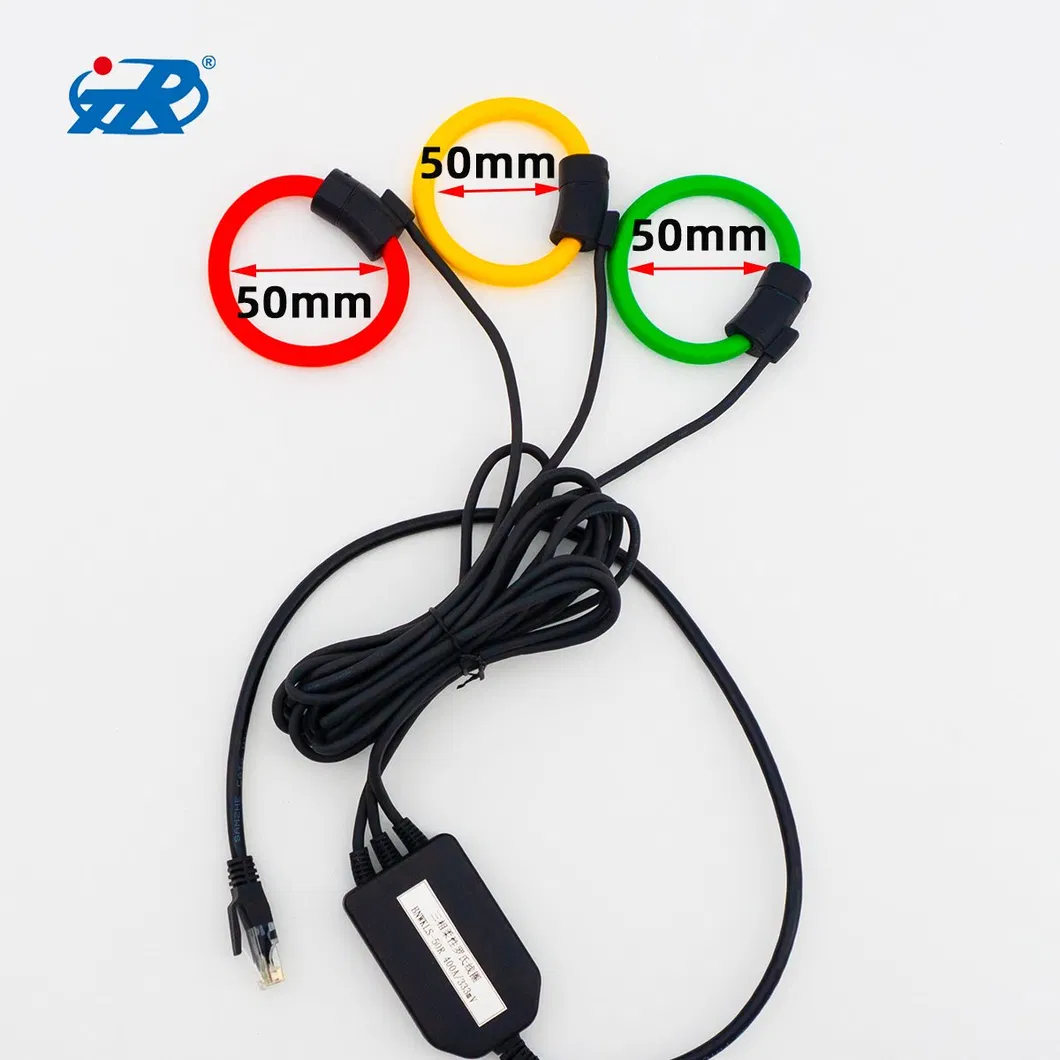

Galeria de Detalhes do Produto
Perguntas Frequentes (FAQ)
1. Qual é a vantagem de utilizar uma bobina com estrutura de núcleo dividido?
A estrutura de núcleo dividido permite a instalação e remoção rápidas sem a necessidade de desligar o cabo primário sob teste, assegurando eficiência e total segurança nos testes de corrente.
2. Este transformador de corrente pode detectar correntes em condutores irregulares?
Sim. Devido à sua concepção com estrutura flexível, ele é totalmente capaz de se adaptar e detectar a corrente em condutores primários com formatos irregulares.
3. O produto possui risco de saturação magnética?
Não. A bobina apresenta baixa tensão de saída, alta linearidade, ampla faixa de frequência e ausência de saturação (quando operada sem integrador).
4. Qual é o tipo de conexão da saída secundária?
A saída secundária adota o cabo de rede com terminal de cristal RJ45, permitindo ainda que o comprimento seja customizado segundo a necessidade do projeto.
5. Qual é o grau de proteção e resistência do material contra água e calor?
O transformador possui proteção IP65. O esqueleto é confeccionado em borracha de silicone e a concha protetora utiliza placa corta-chamas em conformidade com o padrão Grade 94-V0.
6. Quais são os limites de temperatura para operação da bobina?
O dispositivo opera com máximo desempenho e confiabilidade dentro de uma faixa ampla de temperatura de trabalho, que vai de -40ºC até 70ºC.
