Sensor de Clip UL Xh-Sct-T16 120A 40mA 100A 33.3mA 333mv Transformador de Corrente de Núcleo Dividido CT
Descrição do produto
Informação Básica
N ° de Modelo.
XH-SCT-T16
Fase
Único
Operação Condição
Interno
Uso
Proteção, Medição
Sinuosa Forma
Multilayer Honeycomb Tipo
Isolamento Médio
Papel isolante
Instalação
Ativo Tipo
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação tensão
Eletromagnética Tipo
Modelo Detalhado
XH-SCT-T16 (núcleo dividido)
ID (Diâmetro Interno)
16 mm
Entrada de corrente avaliada
10-120A
Potência nominal
33.3mA, 40mA, 50mA, 0.333V ou personalizado
Certificados
UL, CE, RoHS
Precisão
0.5%
Tensão de resistência (alta pot)
3,5 kV / 1 mA / 1 min
Peso
100g
Cor
Preto, Branco, Azul
MOQ
10 unid
Prazo
3-7 dias (dentro de 1000 pcs)
Cabo de arame
Torça, bainha ou outros
Pacote de Transporte
Embalagem individual com caixa em caixa
Especificação
42*22*32cm
Código HS
8504311000
Capacidade de Produção
500000 pçs/mês
Descrição de Produto

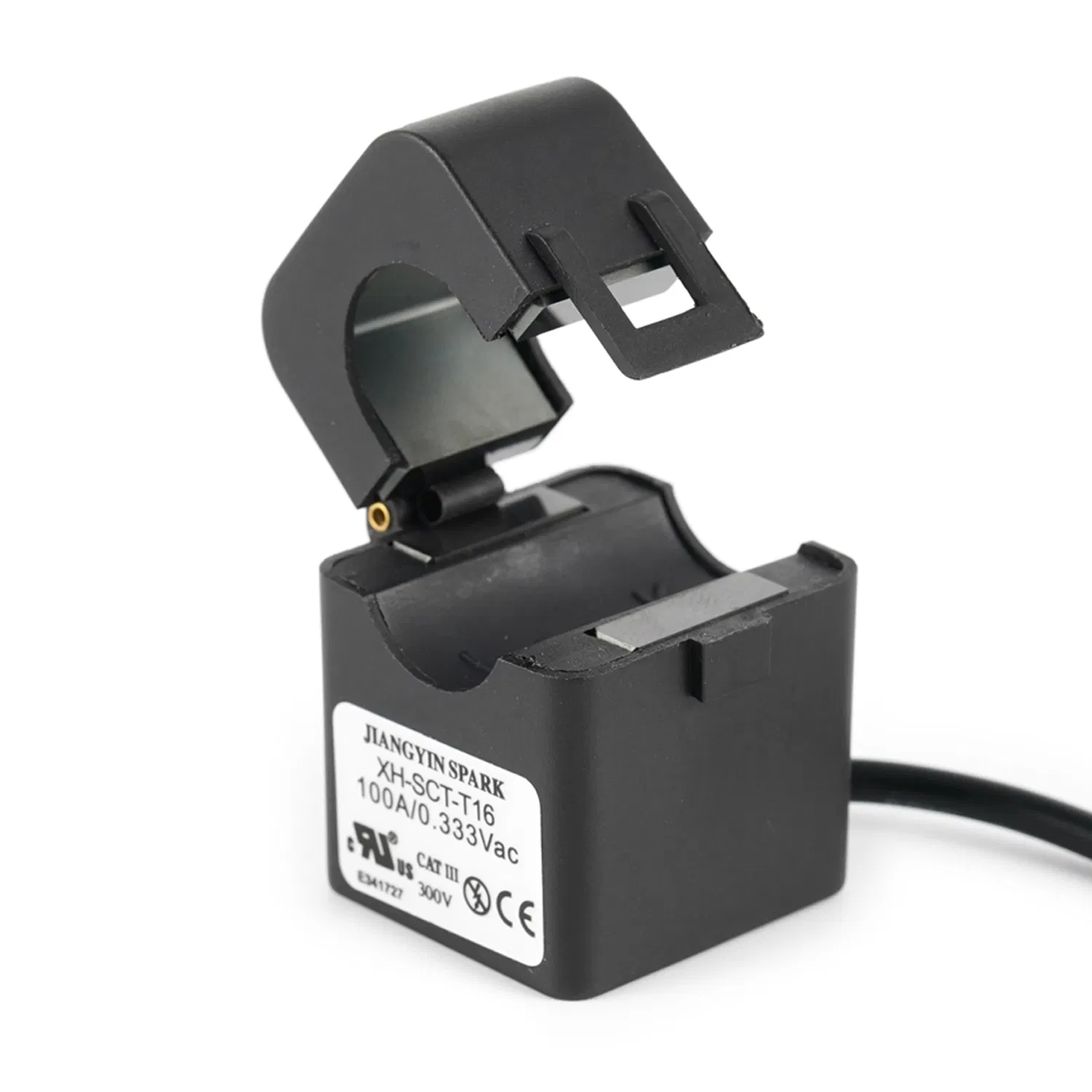

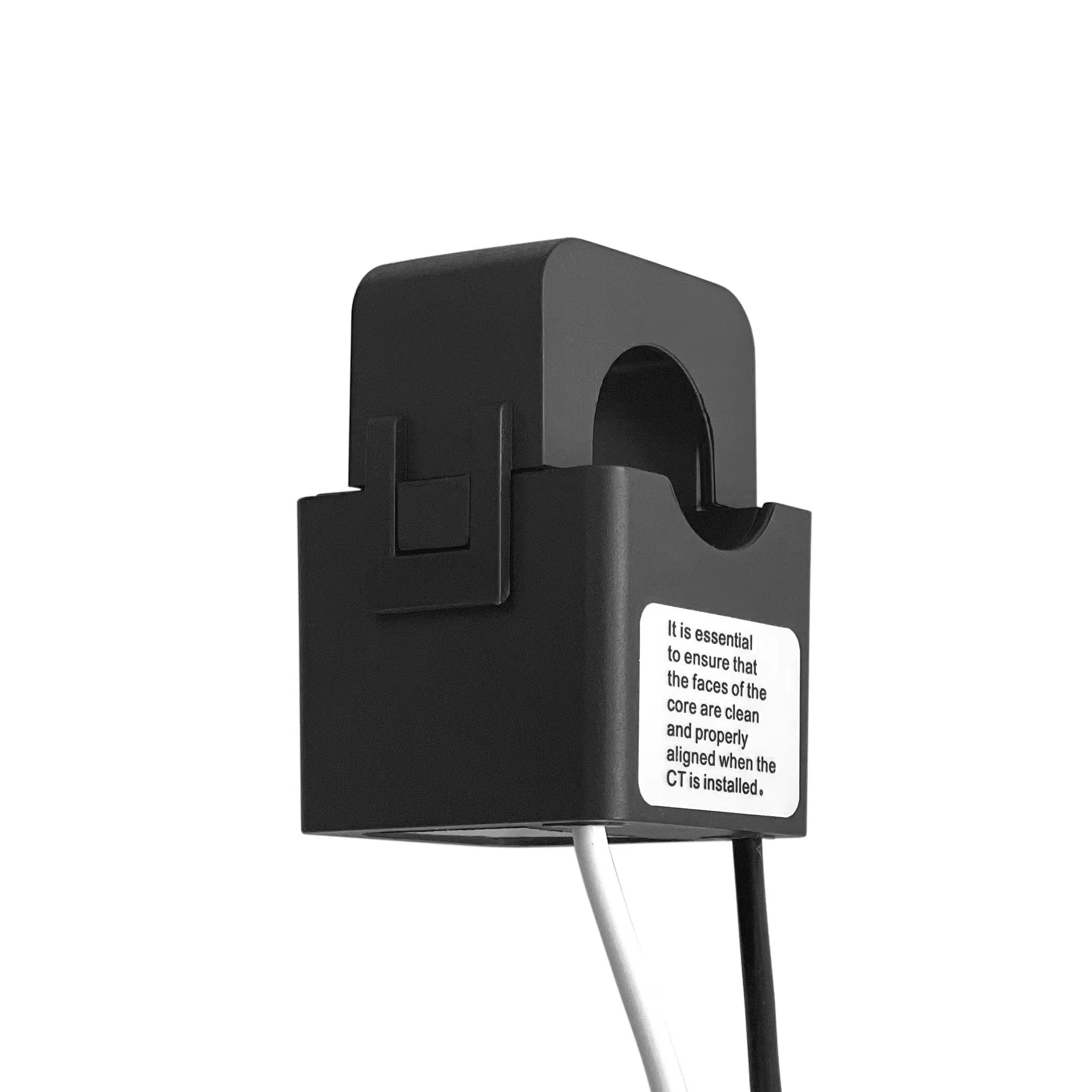

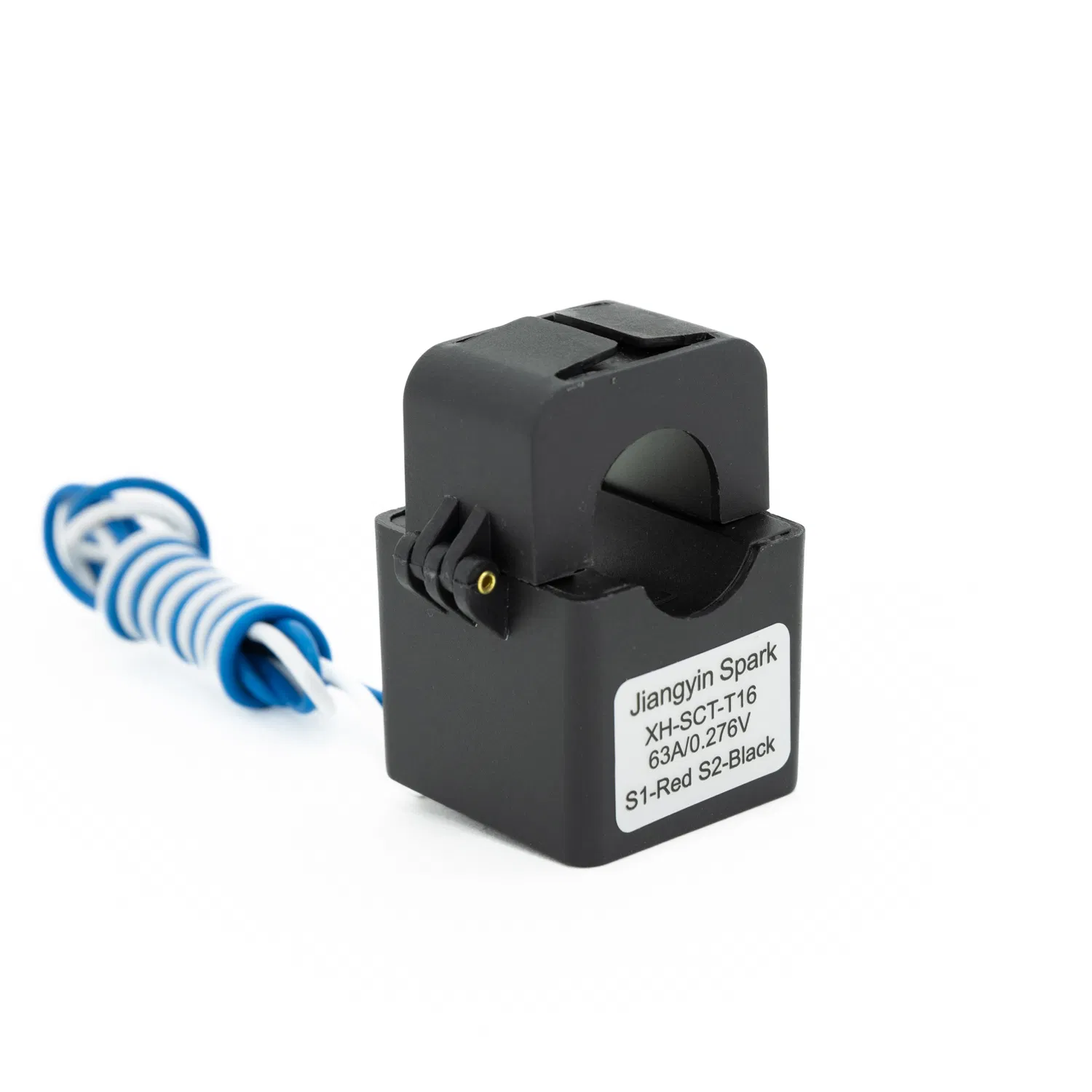

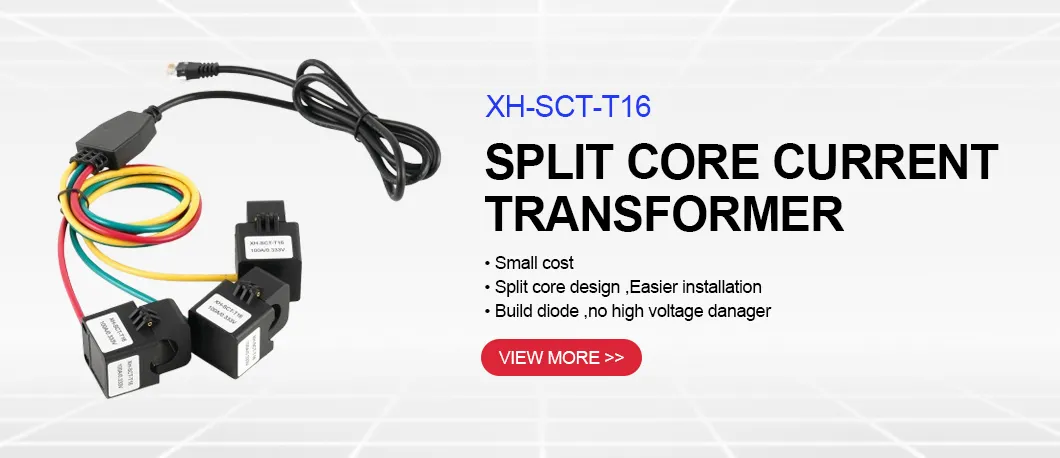

Sensor de clipe XH-SCT-T16 120A 40mA 100A 33.3mA 333mV CT - Transformador de Corrente com Núcleo Dividido

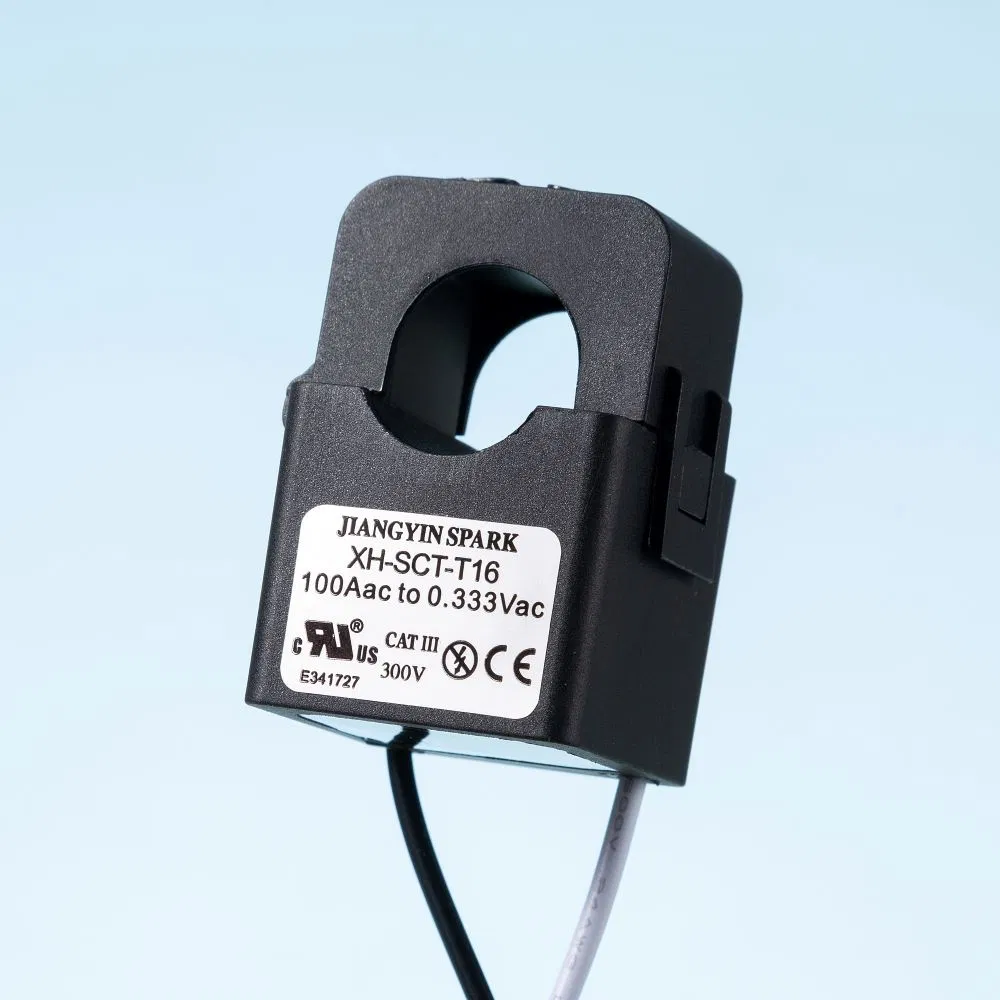

Transformador de corrente AC Split-Core XH-SCT-T16
Φ16mm de abertura com capacidade de 50 a 120 Ampères
Descrição: A série XH-SCT-T16 de transformadores de corrente com núcleo dividido detecta a corrente CA de 50 a 120 Amperes que atravessa o condutor central. Os CTs split core são projetados para uma instalação rápida e fácil. O design de núcleo dividido permite medições de corrente sem contato através da indução do campo magnético, sem exigir que o fio principal fique off-line ou desconectado para a instalação. Este método permite uma medição de corrente mais fácil, segura e portátil.
Recursos
- Corrente primária contínua máxima de 120A AC
- Saída: mA ou 0,333 volts na corrente nominal
- Relação atual: 500:1, 1000:1, 2000:1, 2500:1, 3000:1
- Máxima tensão primária: 5000Vac (Condutores isolados)
- Ângulo de Fase: menos de 1,5 graus na corrente nominal
- Faixa de frequência: 50 Hz a 400 Hz
- Precisão: ± 0,5%
- Temperatura operacional: -25°C a 85°C
- Eletrodos: 4 pés (105cm), UL 1015, par trançado, 24AWG
- Certificação CE, ETL reconhecido e compatível com RoHS
- Cabos de saída personalizáveis
Aplicações
- Submedição e medição precisa
- Registradores de dados para análise de desempenho de máquinas e edifícios
- Gravadores de Falha Digital
- Recursos do aplicativo Smart Grid
- Centro de Carga
- Controle de equilíbrio de três fases
- Visores In-Factory e In-Home
- Inversores de energia solar e sistemas de turbinas eólicas
- Dispositivo de medição de energia para PLC
| Modelo | Entrada (A) | Corrente Máxima (A) | Saída |
|---|---|---|---|
| XH-SCT-T16 | 0.2-120AAC | 140A AAC | mA / 0.333VAC / 0-3 VAC |

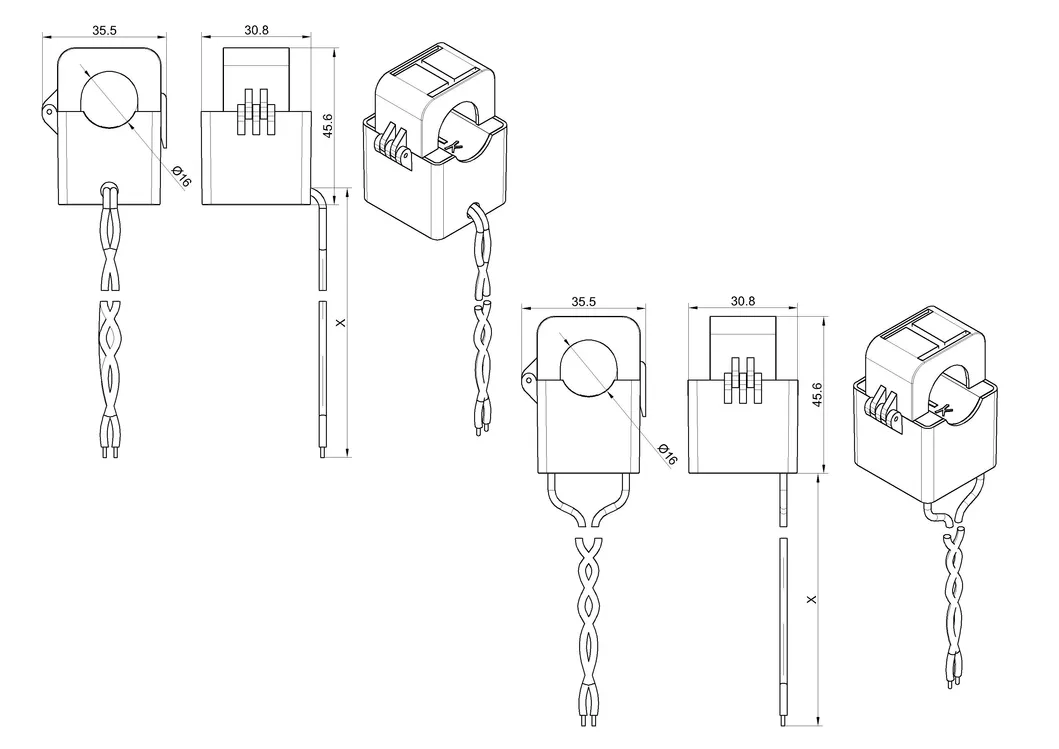

Dimensões (mm):

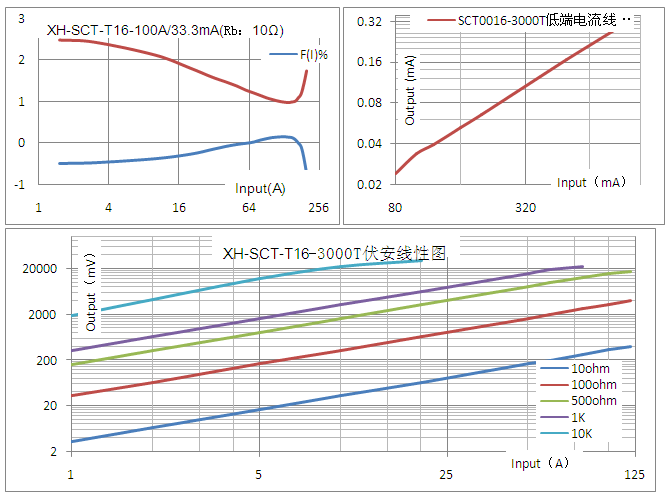

Desempenho de Curva:

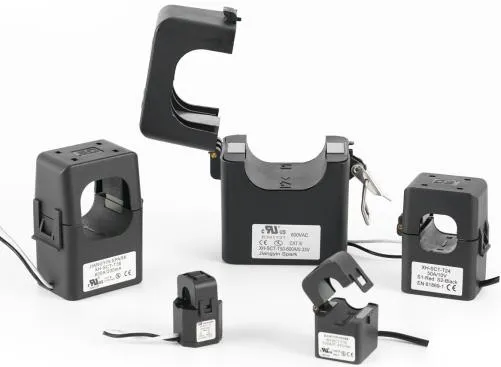

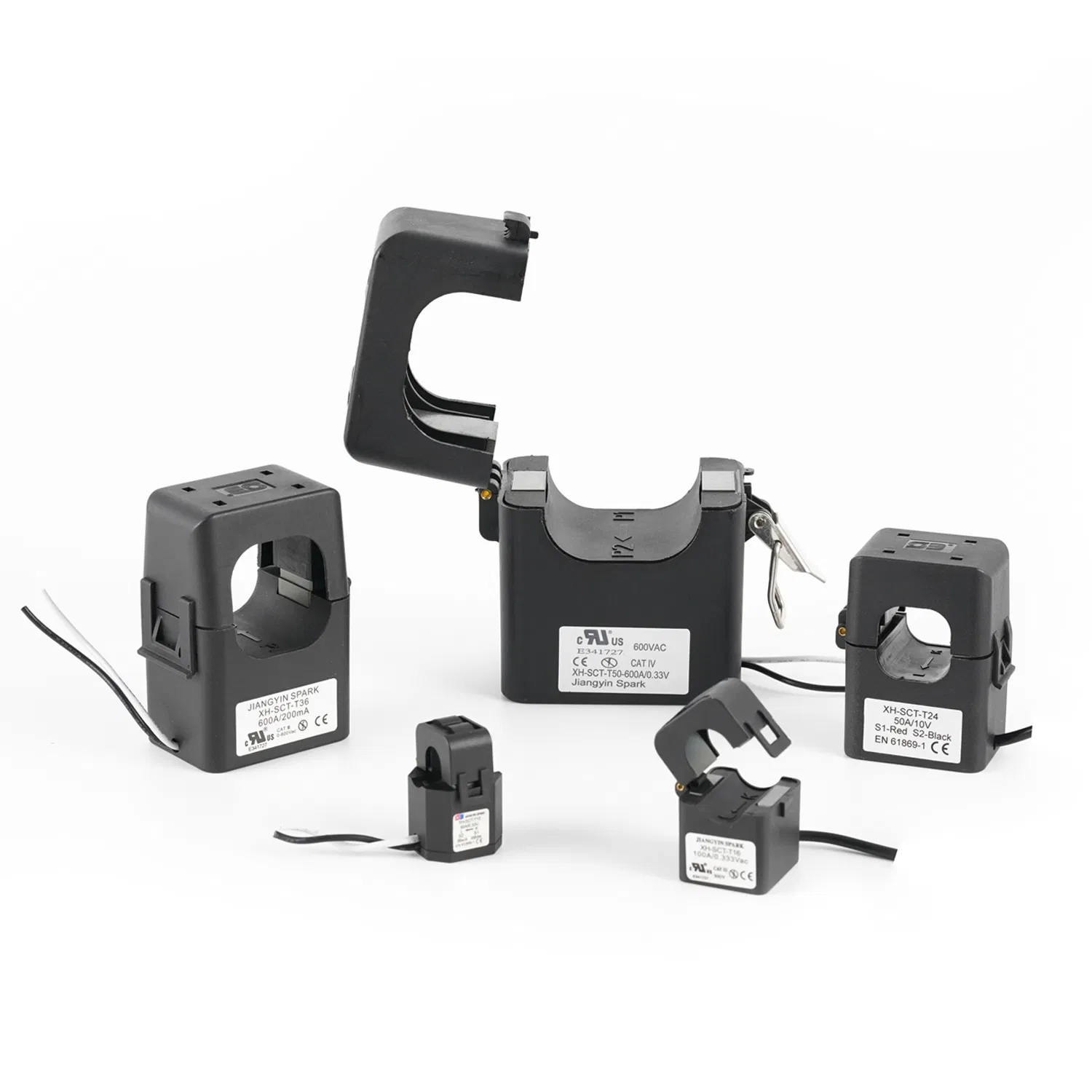

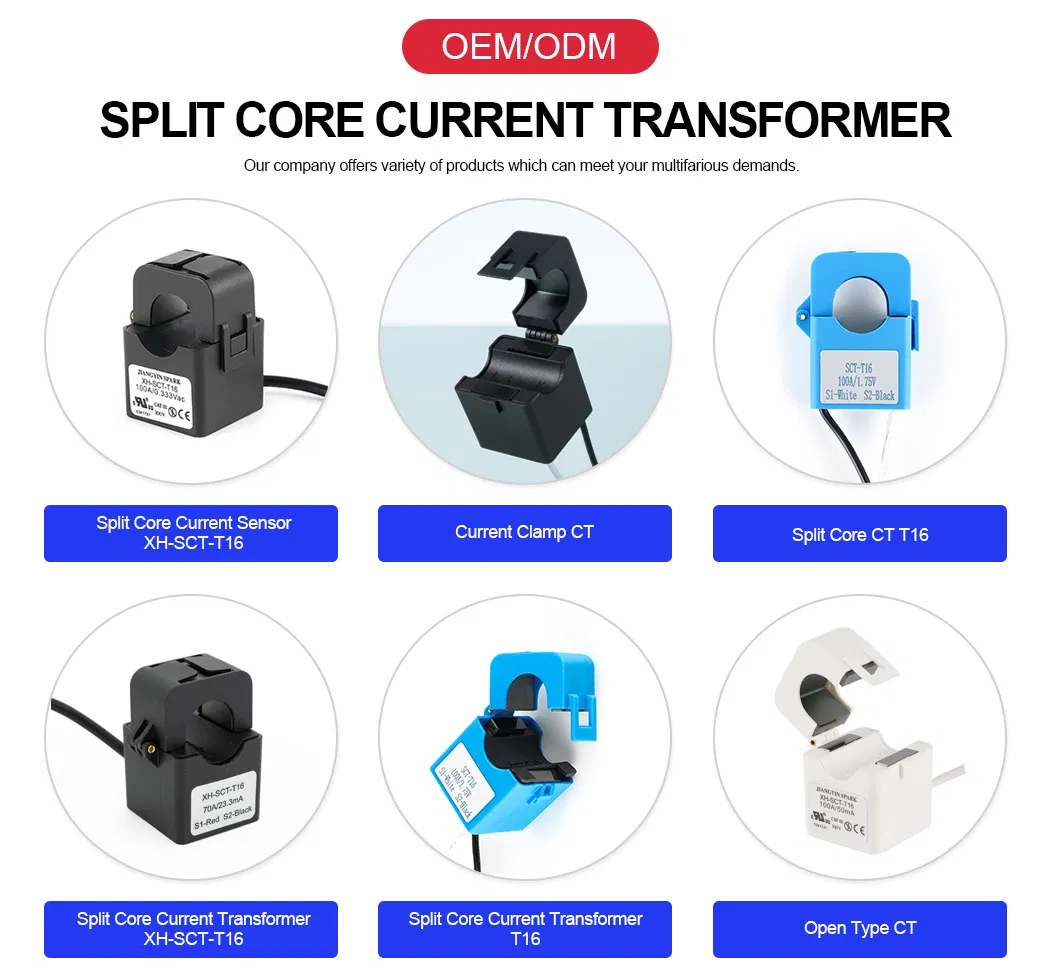

Outros Modelos do Transformador de Corrente com Núcleo Dividido
| Modelo | I.D. (Diâmetro Interno) | Relação (Ratio) | Ampères Nominal | Exactidão |
|---|---|---|---|---|
| XH-SCT-T06 | 6mm | 1000:1 | 1, 5, 10, 15, 20 | 0.5 , 1.0 |
| XH-SCT-T10 | 10mm | 3000:1 | 5, 15, 30, 50, 75, 80 | 0.5 , 1.0 |
| XH-SCT-T16 | 16mm | 3000:1 | 50, 70, 100, 120 | 0.5 , 1.0 |
| XH-SCT-T24 | 24mm | 3000:1 | 100, 150, 200, 300 | 0.5 , 1.0 |
| XH-SCT-T36 | 36mm | 3000:1 | 300, 400, 500, 600 | 0.5 , 1.0 |
Embalagem (Package)
· Todos os nossos transformadores de corrente (CT) são embalados individualmente com proteção de bolhas e caixa branca interna de alta qualidade.
· Design de rótulo e embalagem personalizados disponíveis.
· Oferecemos opção de embalagem neutra ou OEM.
Divisão Comercial / Vendas:
Embalagem
Embalagem segura com saco de bolhas individual e caixa protetora. Opções de marca própria ou embalagem neutra de acordo com a sua preferência.
Transportes
Envio expresso via DHL, FedEx, UPS ou TNT para entregas rápidas (porta a porta de 3 a 7 dias). Opções de frete aéreo e marítimo para grandes lotes.
Garantia
Oferecemos 1 ano de garantia completa do fabricante. Em caso de não conformidade física ou técnica, avise-nos dentro de 3 dias úteis para procedermos com a substituição.
Nosso Compromisso
Venda direta com preços competitivos, controle de qualidade rigoroso sustentado por mais de 20 anos de experiência e suporte técnico responsivo em até 24 horas.
Nota Importante: Amostras disponíveis para testes técnicos prévios. Entre em contato fornecendo os requisitos específicos de modelo, corrente de entrada/sinal de saída e comprimento dos cabos desejados.
Perguntas Frequentes (FAQ)
Como funciona um transformador de corrente de núcleo dividido (Split-Core)?
O design de núcleo dividido permite que o transformador se abra e se fixe ao redor de um cabo condutor sem a necessidade de desconectá-lo da rede elétrica. A medição é feita de maneira segura por indução eletromagnética com o circuito ativo.
Qual é a precisão de medição do modelo XH-SCT-T16?
Este modelo oferece uma classe de precisão de ± 0,5% na faixa de corrente nominal, tornando-o ideal para aplicações de medição precisa e gestão de energia.
Quais são os sinais de saída disponíveis para este sensor?
O transformador XH-SCT-T16 pode ser personalizado para emitir sinais de saída em mA (como 33.3mA ou 40mA) ou saídas de baixa tensão em CA (como 0.333V ou outras opções sob consulta).
O transformador XH-SCT-T16 suporta instalações ao ar livre?
Não, a condição de operação recomendada para este modelo específico é de uso exclusivamente interno (Interno), devendo ser protegido contra intempéries e umidade excessiva.
Quais certificações este produto possui?
Nossos sensores de corrente são fabricados com elevados padrões internacionais de segurança e desempenho, possuindo certificações UL, CE e conformidade com as diretivas RoHS.
