33kv 35MVA Classe Bushing de Transformador de Potência Imerso em Óleo Alta Tensão Corrente Elétrica
Descrição do produto
Informação Básica
N ° de Modelo
PEO-S-35MVA/33KV/0.8KV
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001, CCC
Uso
Transformador de potência, transex imerso em óleo
Características de frequência
Frequência Alta
Forma do Núcleo
U
Digite
transformador
Capacidade
35MVA
Tensão Alta
33 kV
Tensão da bateria
0.8kV
Aumento da temperatura (w)
60/65K
Grupo de vetor
dyn11
Meios de isolamento
óleo mineral (IEC 60296)
Normas de referência
IEC 60076
Forma de arrefecimento
ONAN/ONAF
Impedância
de acordo com a norma IEC
Material do núcleo
aço de silicone
Material de enrolamento
cobre/alumínio
Classe de isolamento
classe A
Tensão de resistência CA
de acordo com a norma IEC
O impulso de relâmpagos suporta tensão
de acordo com a norma IEC
Pacote de Transporte
palete de madeira, caixa de madeira
Especificação
33 kv, 35 mva
Origem
China
Código HS
85042300
Capacidade de Produção
150 unidades/ano
Descrição de Produto

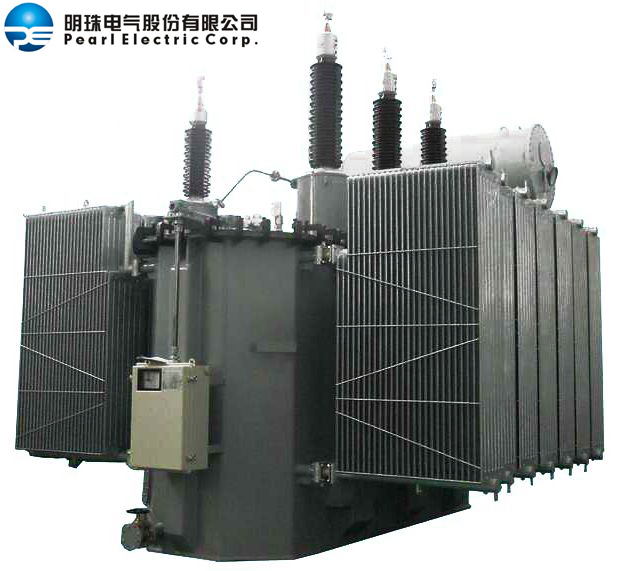

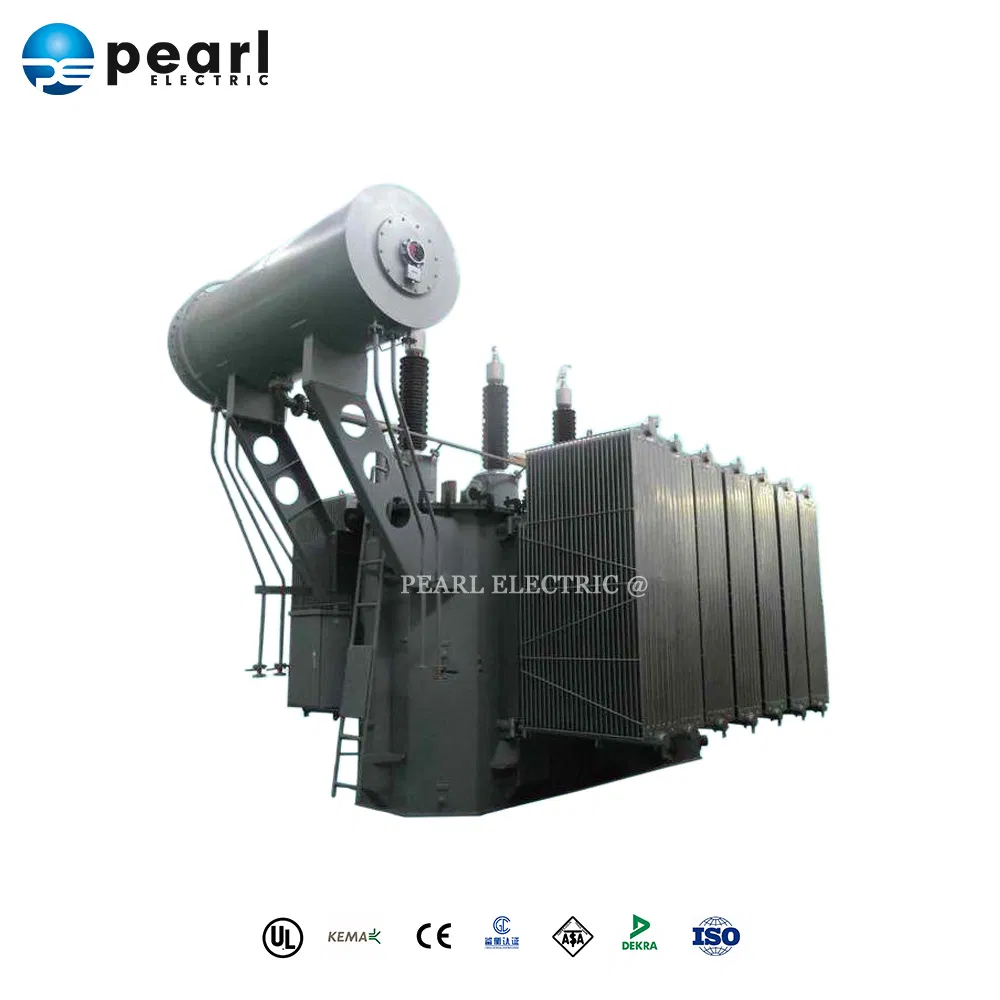

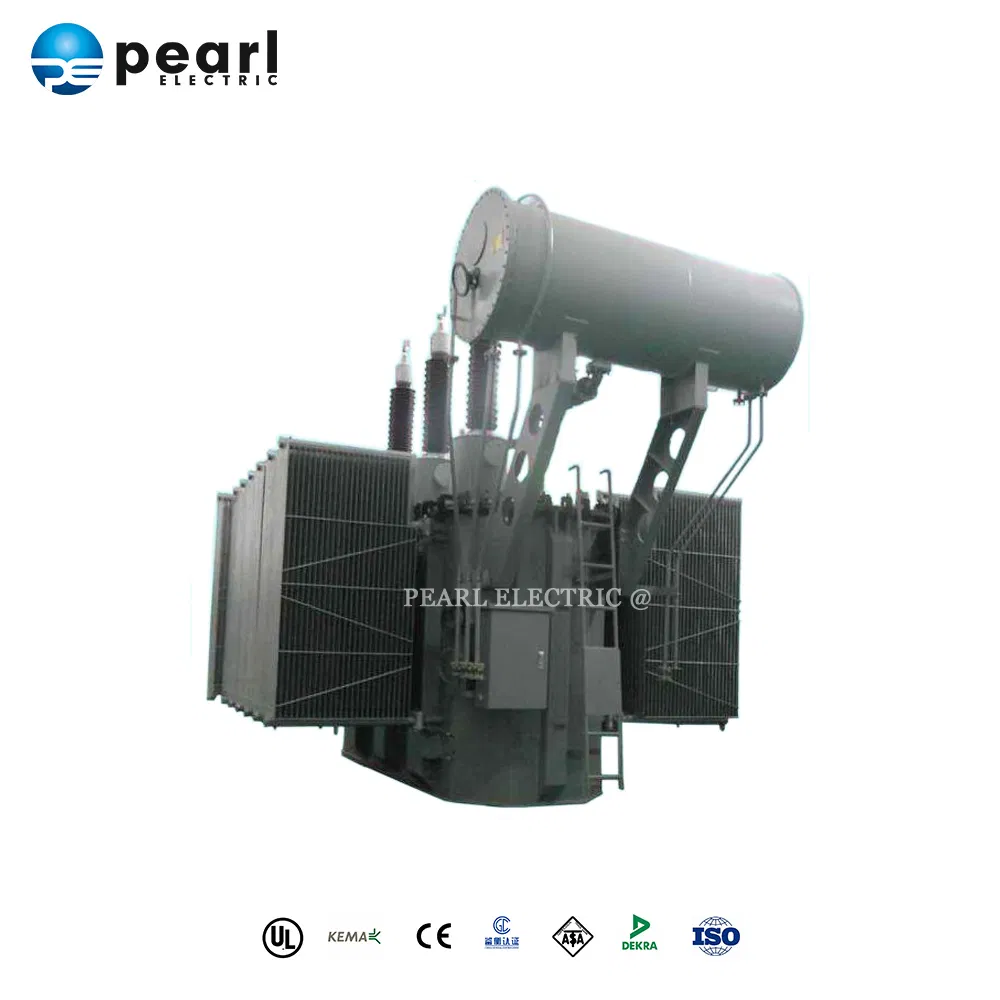

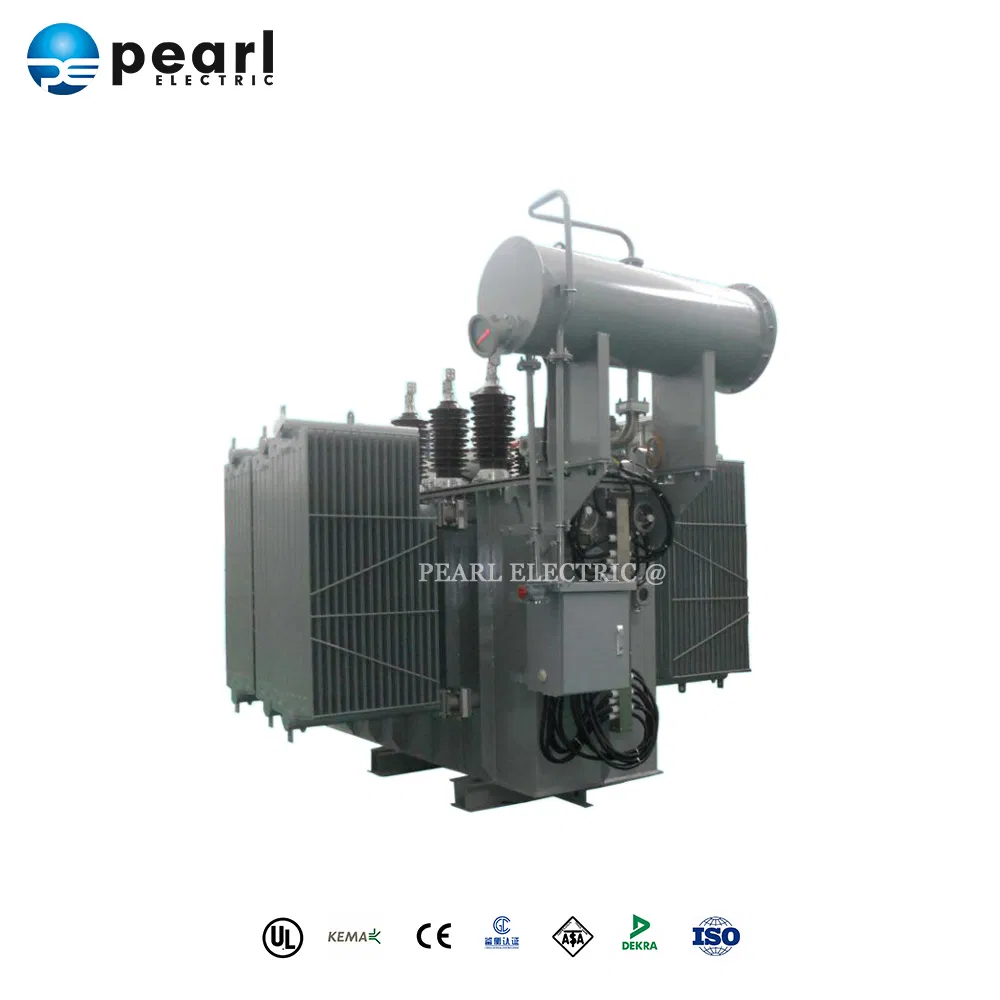

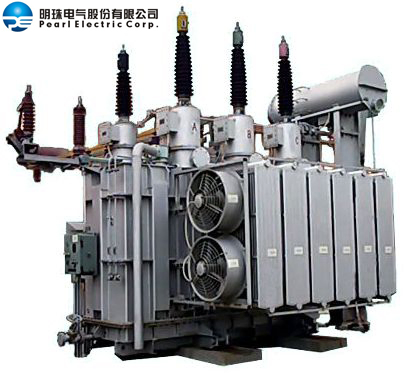

Transformador de potência imerso em óleo de classe 33 kv (até 35 MVA)
Características do produto
- Ciclo de vida longo
- Nível de isolamento de alta confiabilidade
- Design avançado à prova de vazamento de óleo
- Excelente controle para sistema de resfriamento
- Selecção criteriosa de acessórios de alta qualidade
- Forte capacidade de resistência a curto-circuito
- Baixa perda, baixo ruído e livre de manutenção
Design avançado
- Adotando software de projeto tridimensional de ponta para produzir documentação de engenharia correta e completa.
- Adoção de soldadura de alta frequência e compactação hidráulica por enrolamento para melhorar a capacidade de curto-circuito.
- Adoção de compactação hidráulica do núcleo para melhorar a resistência mecânica e reduzir os níveis de ruído.
- Projetar a base estrutural do transformador prevendo as piores condições de curto-circuito.
- Adoção do programa de cálculo do campo de esforço elétrico para garantir o melhor nível de isolamento.
- Uso de juntas de borracha de alta qualidade instaladas sob ranhuras específicas para evitar vazamentos.
Garantia de qualidade
- Adopção de cartões de verificação de controlo da qualidade para monitoramento em todas as etapas de fabricação.
- Selecção rigorosa de matérias-primas e fornecedores de acessórios globais e locais.
- Todos os transformadores possuem certificações e conformidades com normas internacionais.
- Formação abrangente para técnicos e operadores para garantir a melhor entrega.
Referência de Projetos
- Transformador de corrente de 88 kV para reação de tração AC na África do Sul.
- Transformador de corrente de 230 kV para central de gás em Mianmar.
- Transformador de energia de 110kV para projeto de energia hidrelétrica no Vietnã.
Catálogo de transformadores
| Descrição do transformador | Especificações |
|---|---|
| Transformador de corrente com dois enrolamentos de 110 kV, com comutador de corrente sem tensão | Parâmetros baseados estritamente na norma IEC. Para mais informações específicas de dimensionamento, entre em contato. |
| Transformador de corrente com dois enrolamentos de 110 kV, com comutador de corrente sob carga | |
| Transformador de corrente com três enrolamentos de 110 kV, com comutador de corrente sob carga | |
| Transformador de corrente com dois enrolamentos de 220 kV, com comutador de corrente sob carga | |
| Transformador de corrente com três enrolamentos de 220 kV, com comutador de corrente sob carga |
Utilizadores Industriais e Aplicação Global
Perguntas Frequentes (FAQ)
Como é assegurada a qualidade dos transformadores?
A produção segue um controle de qualidade rigoroso com verificação etapa por etapa de fabricação, homologação de matérias-primas e atendimento a padrões internacionais de segurança e eficiência.
Qual é a garantia oferecida para os equipamentos?
Disponibilizamos garantia de qualidade de 1 ano contra defeitos de fabricação, considerando a instalação e utilização correta do equipamento dentro das suas especificações nominais.
Os transformadores possuem certificações internacionais?
Sim, os transformadores contam com conformidade técnica e ensaios certificados em órgãos e regulamentações importantes do setor elétrico, garantindo segurança operacional.
Quais são as condições e formas de pagamento aceitáveis?
Trabalhamos com formas de pagamento flexíveis adequadas para projetos de infraestrutura, incluindo as modalidades T/T (Transferência Telegrafica) e L/C (Carta de Crédito).
Qual é o prazo médio de produção e entrega dos transformadores?
Geralmente, o período de fabricação varia entre 4 a 6 semanas, a depender da complexidade do projeto técnico e das especificações do transformador encomendado.
Quais normas técnicas os transformadores atendem?
Todos os transformadores são desenhados, fabricados e testados em total conformidade com as diretrizes internacionais da norma IEC 60076.
