Transformador de Corrente/ Potencial de Alta Tensão Dgg CT/PT para Interior e Exterior, Monofásico, para Subestação
Descrição do produto
Informação Básica
N ° de Modelo
LZZB11-10
Fase
Único
Operação Condição
Interno
Uso
Proteção, Medição
Sinuosa Forma
Camada Única & Tipo enrolada
Isolamento Médio
Resina Epóxi
Instalação
Tipo de Extensão
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação tensão
Eletromagnética Tipo
Nível de isolamento
12/42/75kv
Corrente secundária nominal
5a ou 1a
Frequência nominal
50 hz ou 60 hz
Factor de potência
Cosφ=0.8(Lag)
Altitude
Não deve exceder 1000 m.
Local relativo do ar
Interior
Pacote de Transporte
Caixa de exportação
Marca Registrada
ODM/OEM
Origem
China
Código HS
8504311000
Capacidade de Produção
100000pçs/ano
Descrição de Produto
Qualidade Premium
Fornecedor de equipamento de distribuição e transmissão de energia de 0,38 kV-123 kV
Obtenha preços directos de fábrica. Solicite uma cotação para o seu projeto.
Fornecimento de transformadores de corrente, transformadores de tensão, supressores de picos de tensão, cortes de fusíveis, interruptores de desconexão, aparelhagem de distribuição, disjuntores e equipamentos de distribuição de energia relacionados.
Resposta Rápida
Eficiência Técnica Garantida
Resposta rápida do inquérito à confirmação técnica.
Apoiado por uma equipa de vendas internacional e mais de 50 engenheiros experientes. Nossa equipe apóia seleção de produtos, confirmação técnica e correspondência de soluções baseadas em projetos.
Projetos Globais
Experiência comprovada em projetos de distribuição de energia
Fornecemos produtos para projetos de distribuição de energia domésticos e internacionais, incluindo aplicações relacionadas a utilidades, subestações e EPC.
Referências Projeto parciais:
DD1/P&D/ICB/2025/028/D
ESPECIFICAÇÃO CEB 082:2019
DD4/P&D/ICB/2024/010/D
CEB/AGM (DD3)/P&D/ICB/2025/25/BPC
PROPOSTA Y103092
NO-DIS-MA-2205
NO-DIS-MA-6003
NO-DIS-MA-7006
NO-DIS-MAMA-7007TENDER PARA O.
Documentos de referência do projecto e ficheiros técnicos estão disponíveis mediante pedido. Contacte-nos para discutir os seus requisitos de projeto.

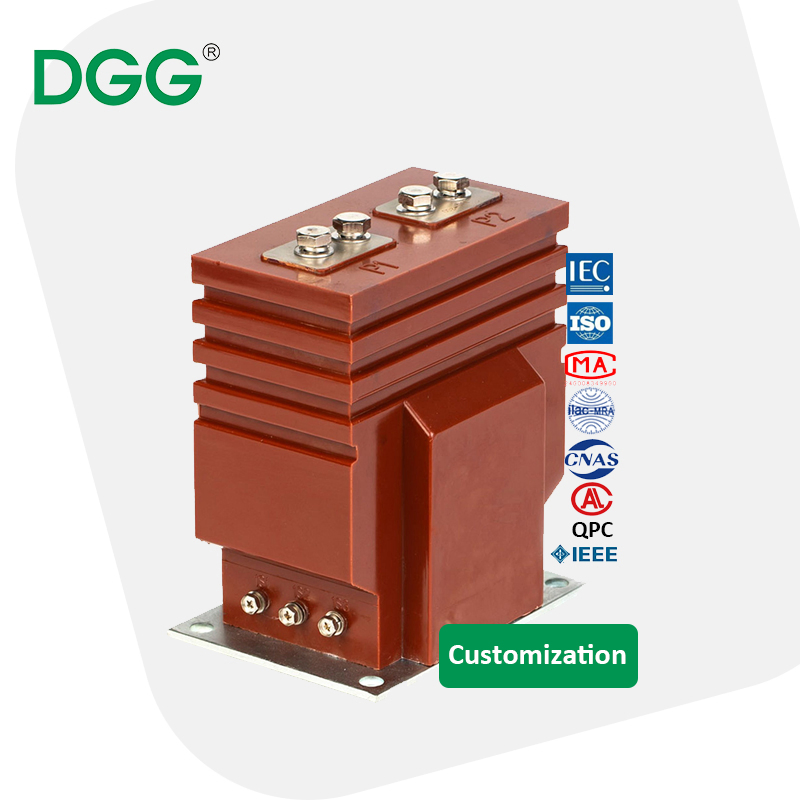

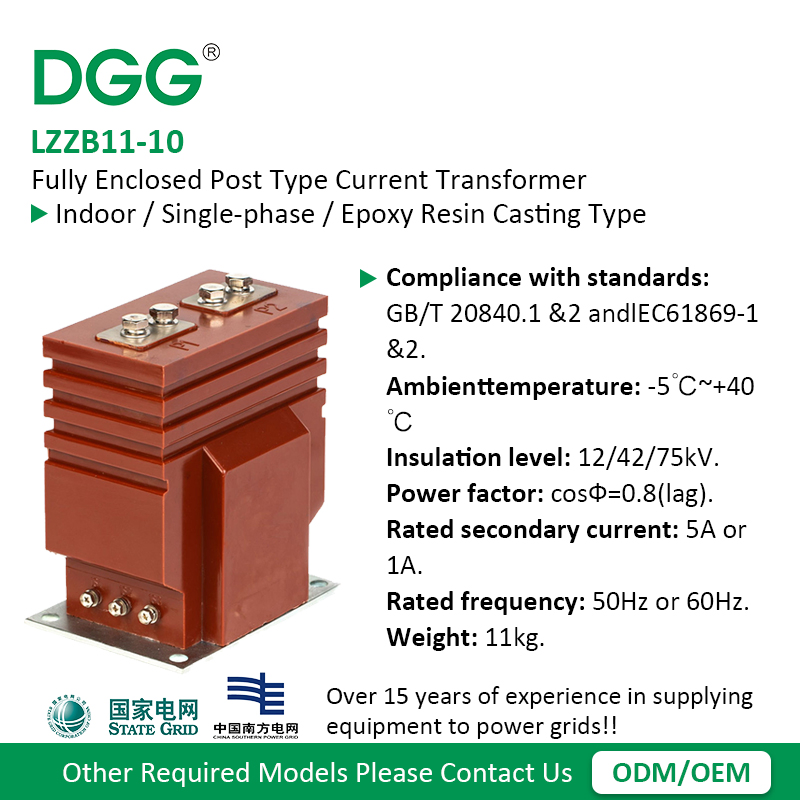

Modelo LZZB11-10
Transformador de corrente de tipo poste totalmente fechado
Tipo de vazamento de resina de interior / monofásica / epóxi
Esse transformador de corrente de resina epóxi interna é usado em painéis de distribuição de média e alta tensão, gabinetes de distribuição e painéis elétricos. Converte a corrente da linha primária em sinais secundários para dispositivos de medição, relés de protecção e sistemas de monitorização, suportando a medição de corrente em equipamento de distribuição de energia montado em armário.
- Conformidade com as normas: IEC61869-1 e 2
- Temperatura ambiente: - 5ºC ~ 40ºC
- Nível de isolamento: 12/42/75kV
- Factor de potência: 0.8 cosФ (atraso)
- Corrente secundária nominal: 5A ou 1A
- Frequência nominal: 50 Hz ou 60 Hz
- Peso: 11 kg
Parâmetros Técnicos
| Corrente primária nominal (A) | Classe de precisão | Saída nominal (VA) | Corrente térmica nominal de curto prazo (ka/S) | Nível de isolamento nominal (ka) |
|---|---|---|---|---|
| 5 | 0.2S | 10 | 0.36 | 0.9 |
| 10 | 0.72 | 1.8 | ||
| 15 | 1.08 | 2.7 | ||
| 20 | 1.44 | 3.6 | ||
| 25 | 1.8 | 4.5 | ||
| 30 | 2.16 | 5.4 | ||
| 40 | 2.88 | 6.3 | ||
| 50 | 3.6 | 7.2 | ||
| 60 | 4.32 | 8.1 | ||
| 75 | 5.4 | 13.5 | ||
| 80 | 5.76 | 14.4 | ||
| 100 | 7.2 | 18 | ||
| 120 | 8.64 | 21.6 | ||
| 150 | 10.8 | 27 | ||
| 200 | 14.4 | 36 | ||
| 250 | 18 | 45 | ||
| 300 | 21.6 | 54 | ||
| 400 | 28.8 | 63 | ||
| 500 | 36 | 90 |
Nota: Se os parâmetros solicitados pelo usuário estiverem além do escopo da tabela acima, eles poderão ser determinados após consulta com a nossa empresa.
Dimensões do contorno e instalação

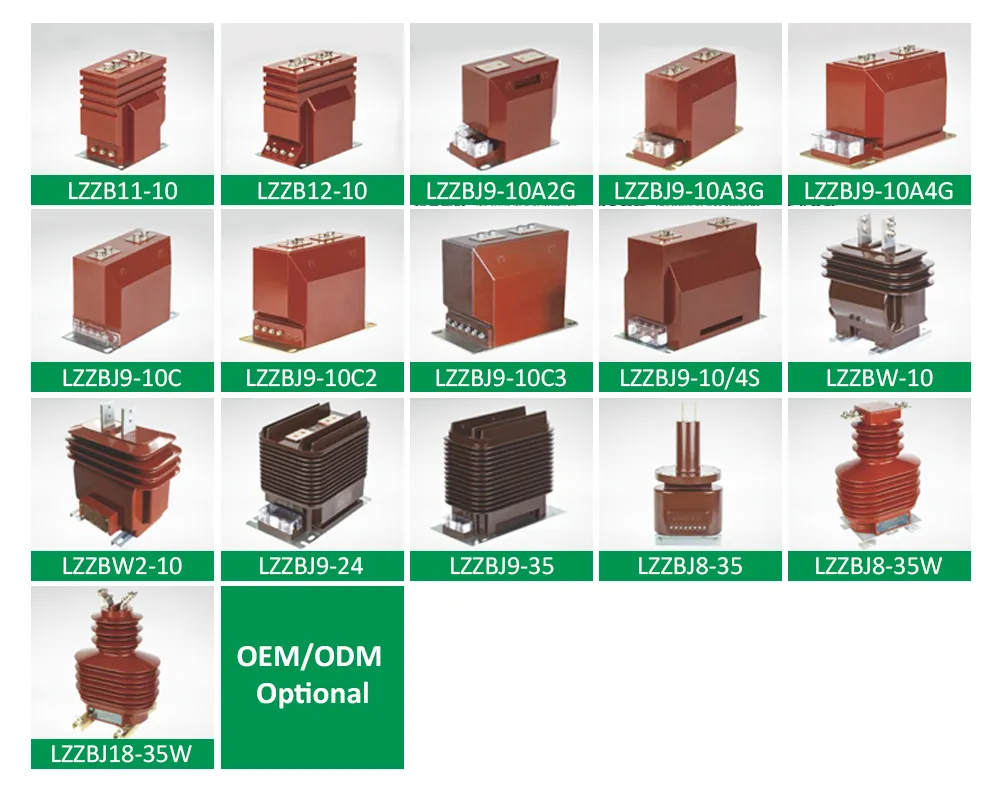

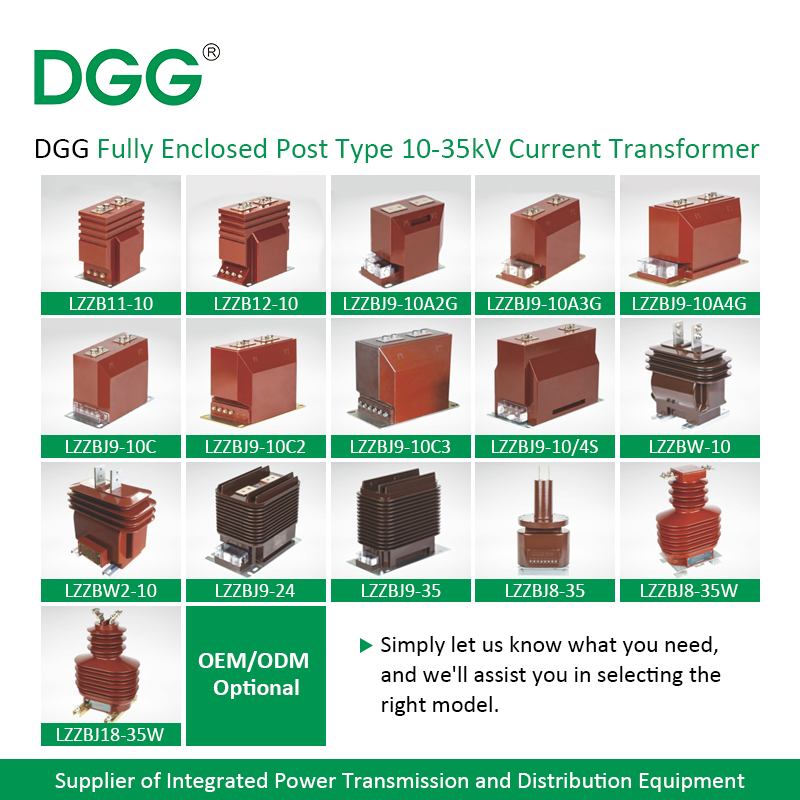

Produtos de transformadores de corrente totalmente fechados tipo 10 - 35 kV
(Basta informar-nos do que precisa e ajudá-lo-emos a seleccionar o modelo certo.)

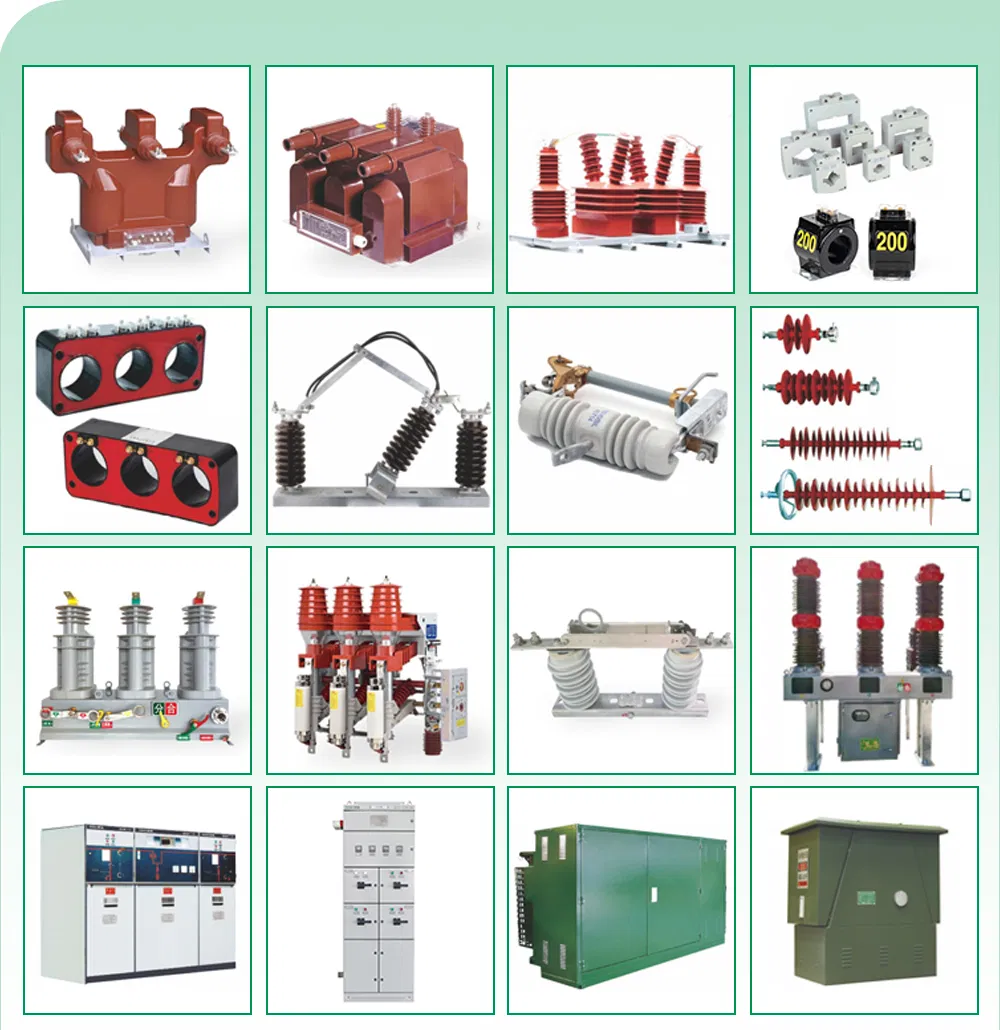

Outros Produtos
Porquê Escolher-nos
- Experiência de suprimento baseado em projetos para distribuição de energia elétrica e aplicações de subestações.
- Suporte a relatórios de teste de tipo IEC para modelos selecionados, incluindo relatórios KEMA e TÜV.
- Suporte técnico para seleção de produtos, confirmação de parâmetros e documentos técnicos.
- Capacidades de produção e teste internas para uma qualidade e entrega estáveis.

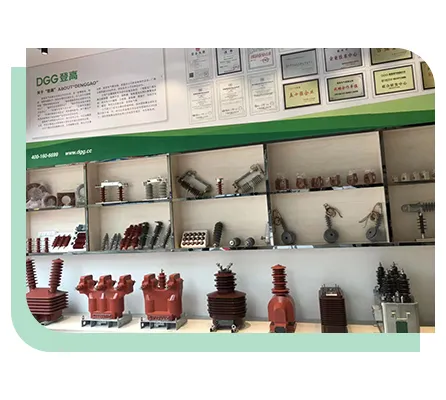

Visita ao Cliente e Comunicação do Projeto
Damos as boas-vindas aos clientes e parceiros de projecto para visitar a nossa fábrica para inspecção, discussão de produtos e comunicação técnica.
Durante a visita, nossas equipes de vendas e engenharia podem oferecer suporte à seleção de produtos, confirmação de parâmetros, análise de amostra e discussão de requisitos de projeto. Isto ajuda ambos os lados a melhorar a eficiência da comunicação e a passar da investigação para a confirmação prática do projecto.
1. Experiência de fabrico:
Anos de experiência no fabrico de equipamentos de transmissão e distribuição de energia.

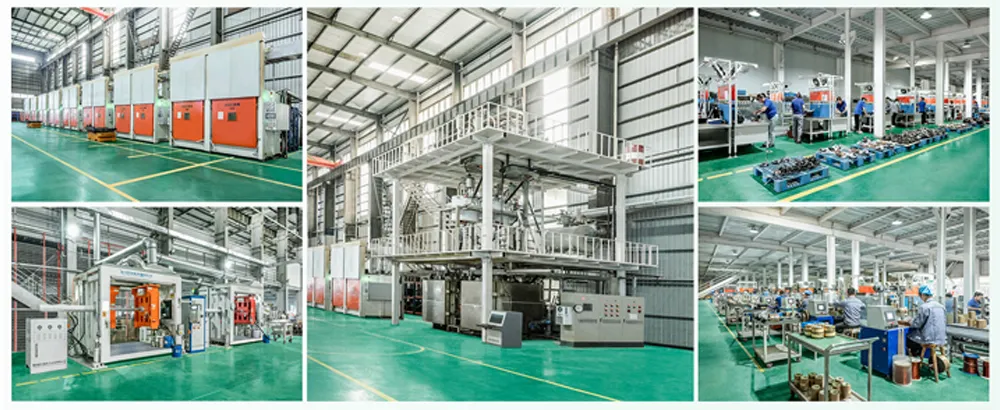

2. Capacidade de produção interna:
Equipada com linhas de produção para transformadores de instrumentos, supressores de sobretensão, cortes de fusíveis, disjuntores, interruptores de desconexão, comutadores, e produtos relacionados.
3. Mão-de-obra experiente:
Os nossos trabalhadores qualificados têm cada um mais de 10 anos de experiência.
4. Fábrica - fornecimento direto:
Suporte direto à fábrica para distribuidores, empreiteiros, utilidades e compradores de projetos.

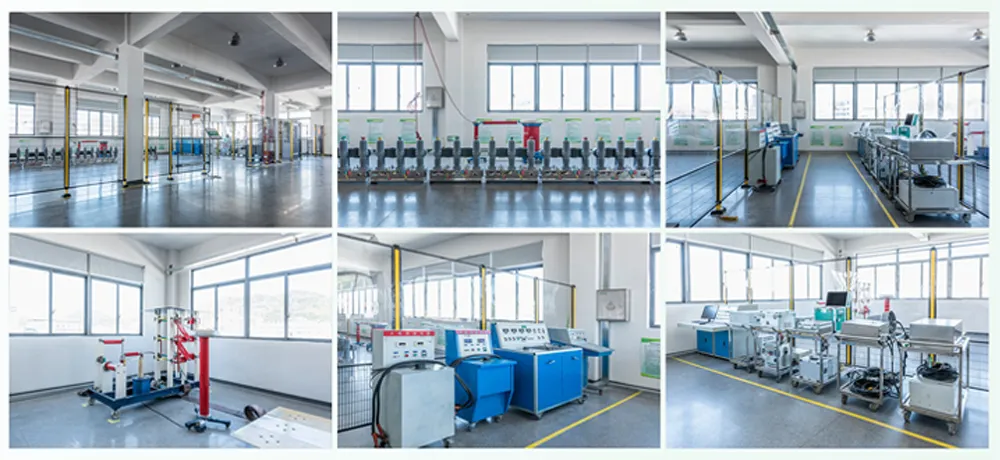

Dispomos de instalações laboratoriais internas para apoiar testes de rotina, verificação de produtos e recolha de dados técnicos. Esses recursos de teste nos ajudam a verificar o desempenho do produto principal, a confirmar a técnica de suporte e fornecer dados confiáveis para os requisitos do projeto.
Parceiros Cooperativos

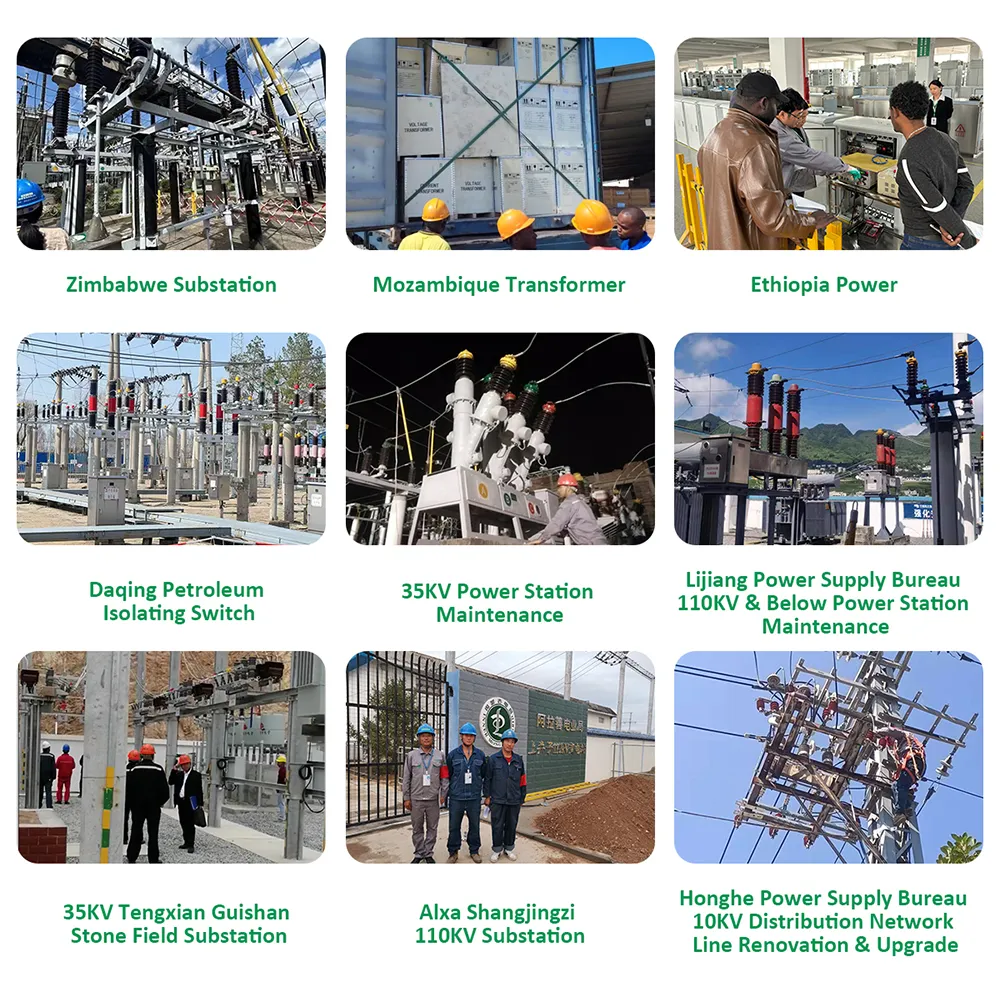

Os Nossos Projectos

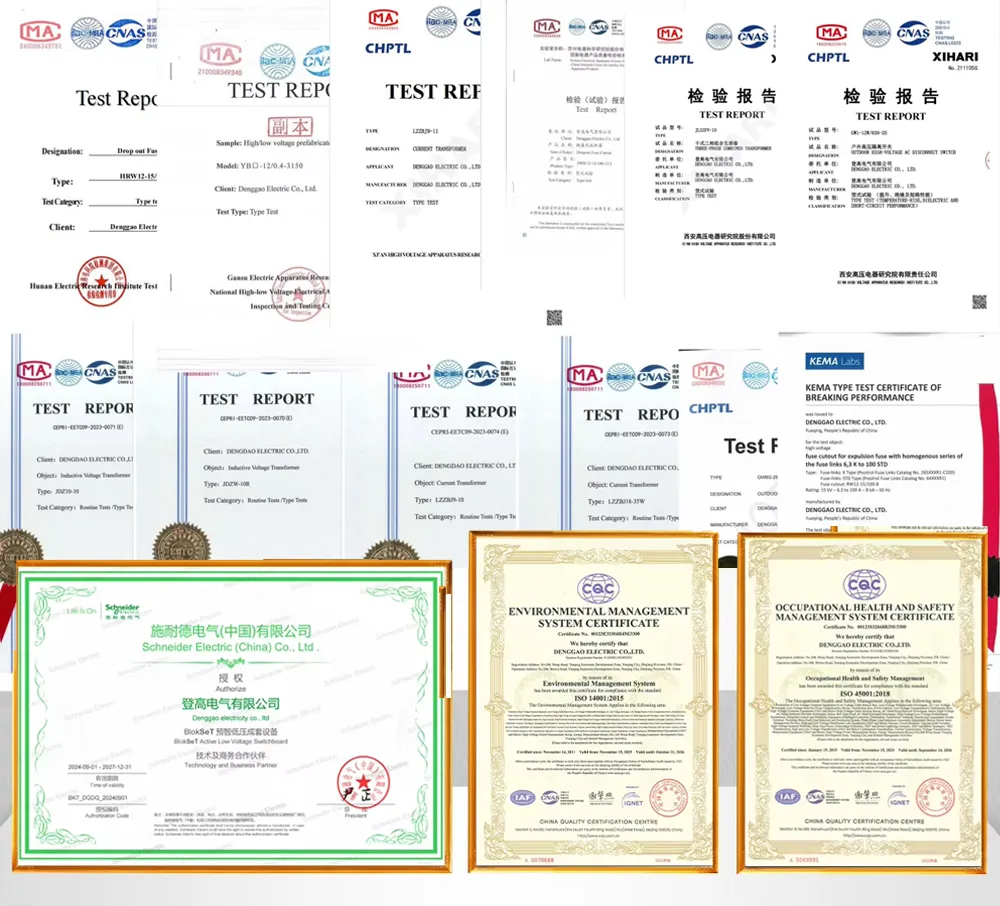

Certificações e Relatórios de Testes
Nota: Se necessitar de mais informações sobre os certificados e relatórios de teste, contacte-nos.
Obtenha Suporte ao Projeto Facilmente
Envie-nos os seus requisitos de projeto e a nossa equipa irá ajudá-lo a passar do inquérito para a confirmação técnica.
1. Diga-nos o que você precisa:
Partilhe o tipo de produto, a tensão nominal, a corrente nominal, a quantidade, o ambiente de aplicação, desenhos ou especificações técnicas, se disponíveis.
2. Obter confirmação técnica e cotação:
As nossas equipas de vendas e engenharia irão rever os seus requisitos e fornecer suporte para a selecção de produtos, confirmação técnica e detalhes de orçamento.
3. Confirme o Plano de entrega:
Após confirmação técnica e comercial, organizaremos a produção, inspeção, embalagem e entrega de exportação de acordo com os requisitos do pedido.
Seu Projeto merece um apoio cuidadoso
Quer esteja a adquirir um único produto ou a trabalhar num projecto completo, nossa equipe está pronta para o ajudar a rever os requisitos, faça corresponder modelos adequados e prepare os documentos de que necessita. Envie-nos as suas especificações, desenhos ou detalhes do projecto.
Vamos construir uma solução fiável para o seu projecto de potência.
Perguntas Frequentes (FAQ)
Qual é a principal aplicação do transformador de corrente LZZB11-10?
Este transformador de corrente de resina epóxi para ambiente interno é ideal para painéis de média e alta tensão, gabinetes elétricos e painéis de distribuição. Sua principal função é converter correntes elevadas da linha primária em sinais secundários padronizados (5A ou 1A) para dispositivos de medição e relés de proteção.
Quais são as principais normas de conformidade seguidas por este transformador?
O modelo está em conformidade com as rigorosas normas internacionais IEC 61869-1 e IEC 61869-2, o que garante a precisão, robustez e segurança necessárias em sistemas de distribuição elétrica.
É possível solicitar parâmetros técnicos diferentes dos listados na tabela técnica padrão?
Sim. Caso os parâmetros de corrente, saída nominal ou outros requisitos específicos do seu projeto estejam fora do intervalo padrão exibido na tabela técnica, eles podem ser totalmente customizados e definidos sob consulta prévia com a nossa equipe de engenharia.
Os transformadores possuem relatórios de testes de laboratórios terceiros?
Dispomos de relatórios de teste do tipo IEC para uma ampla seleção de nossos modelos, incluindo certificações e ensaios reconhecidos internacionalmente por laboratórios conceituados como KEMA e TÜV.
Quais os principais benefícios do isolamento em resina epóxi?
A resina epóxi oferece excelente isolação dielétrica, alta resistência mecânica, proteção eficaz contra a umidade interna e um acabamento totalmente selado, o que diminui a necessidade de manutenção e prolonga a vida útil do equipamento.
Como funciona o processo de envio de propostas e suporte para projetos de distribuição?
Basta enviar as especificações técnicas básicas do seu projeto (como nível de tensão, corrente primária, quantidade e desenhos técnicos, se aplicável). Nossa equipe técnica e comercial avalia as necessidades e retorna rapidamente com as soluções mais recomendadas e respectivas cotações.
