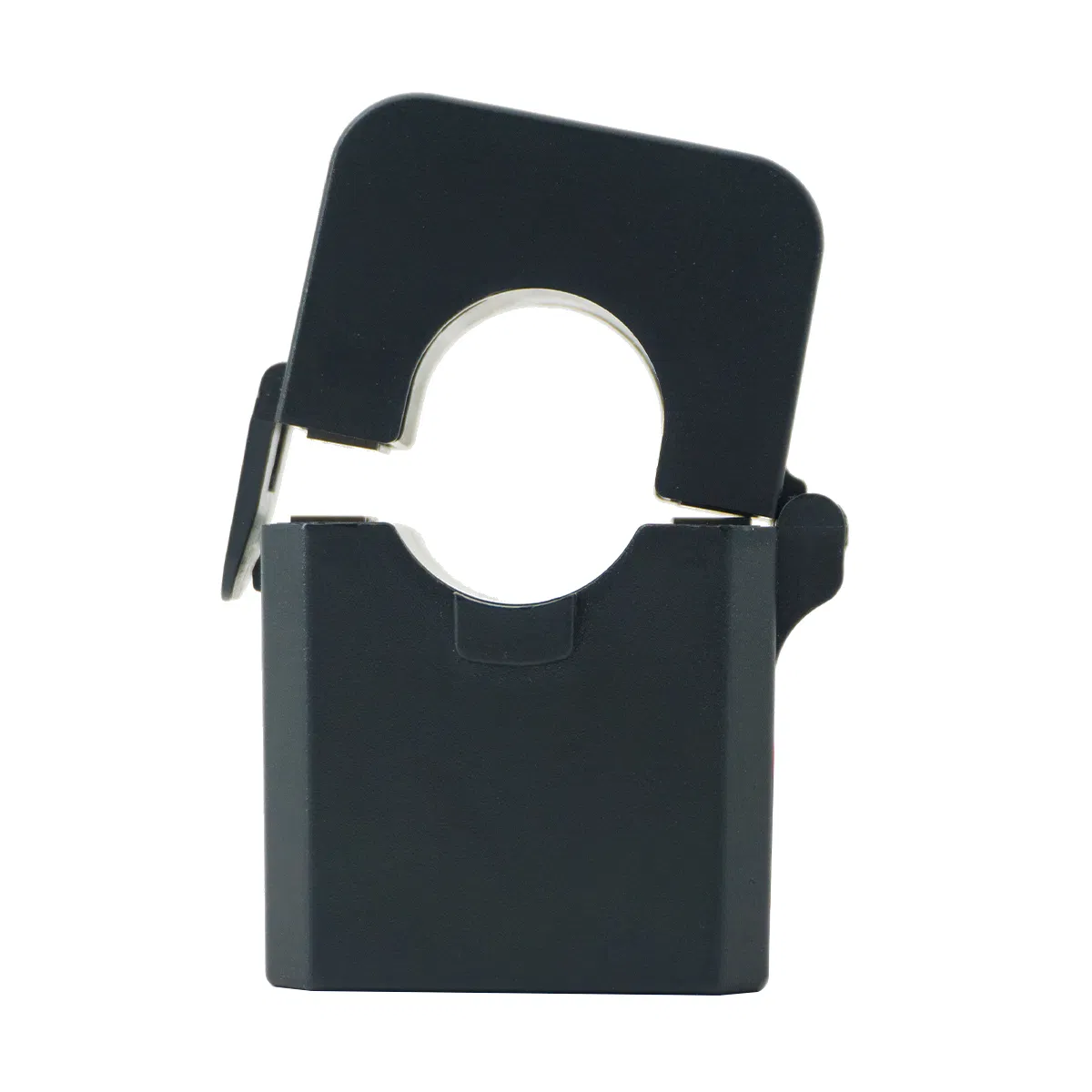

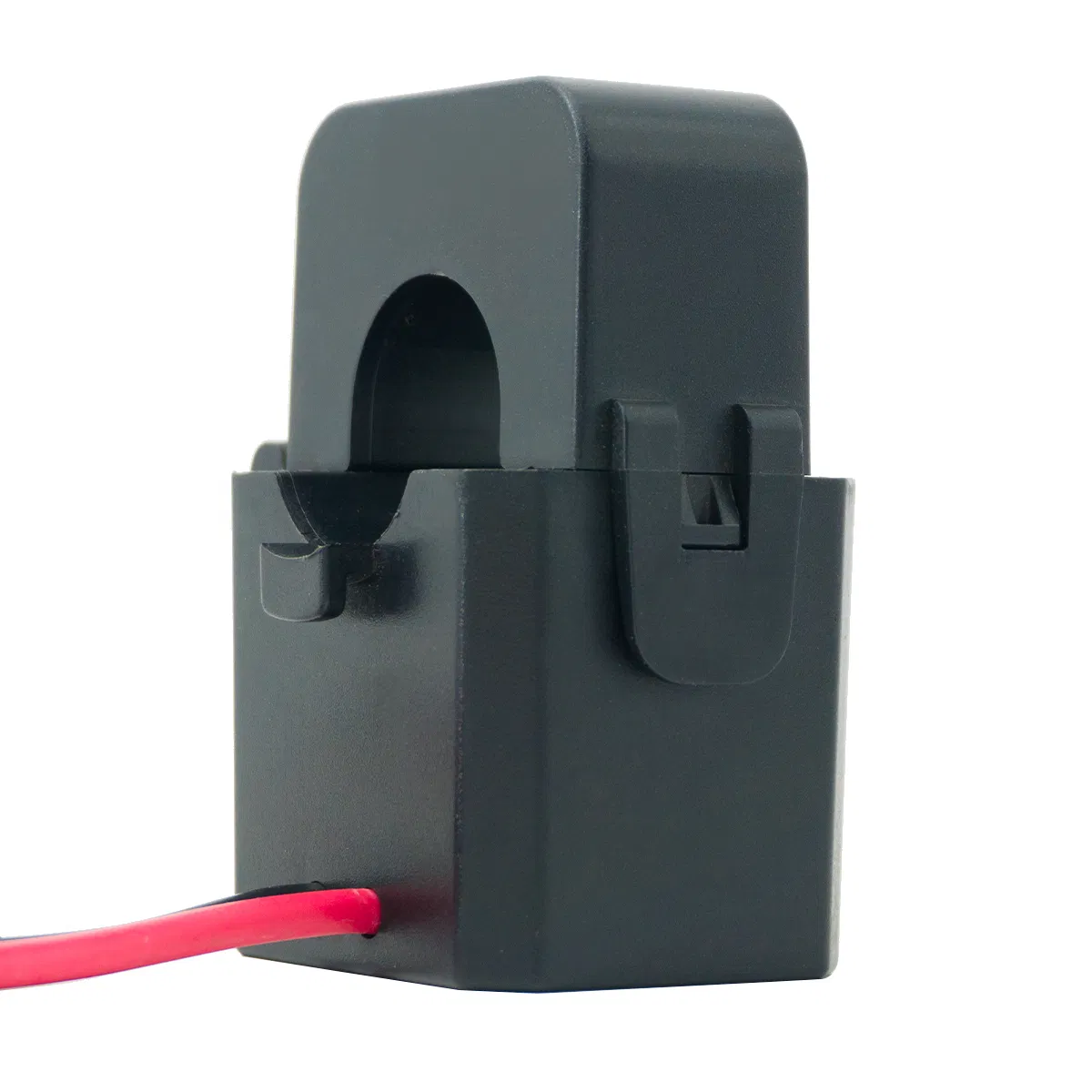

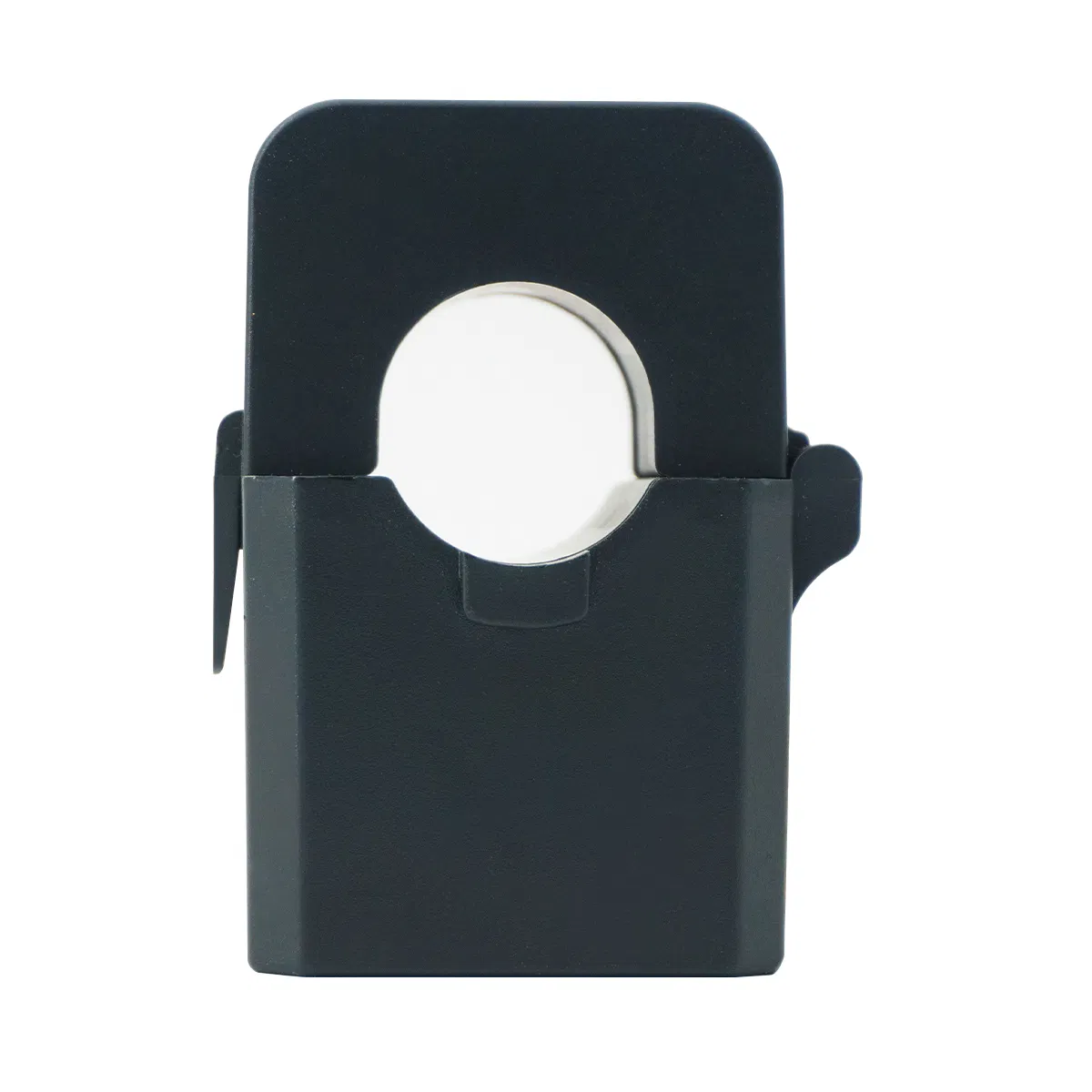

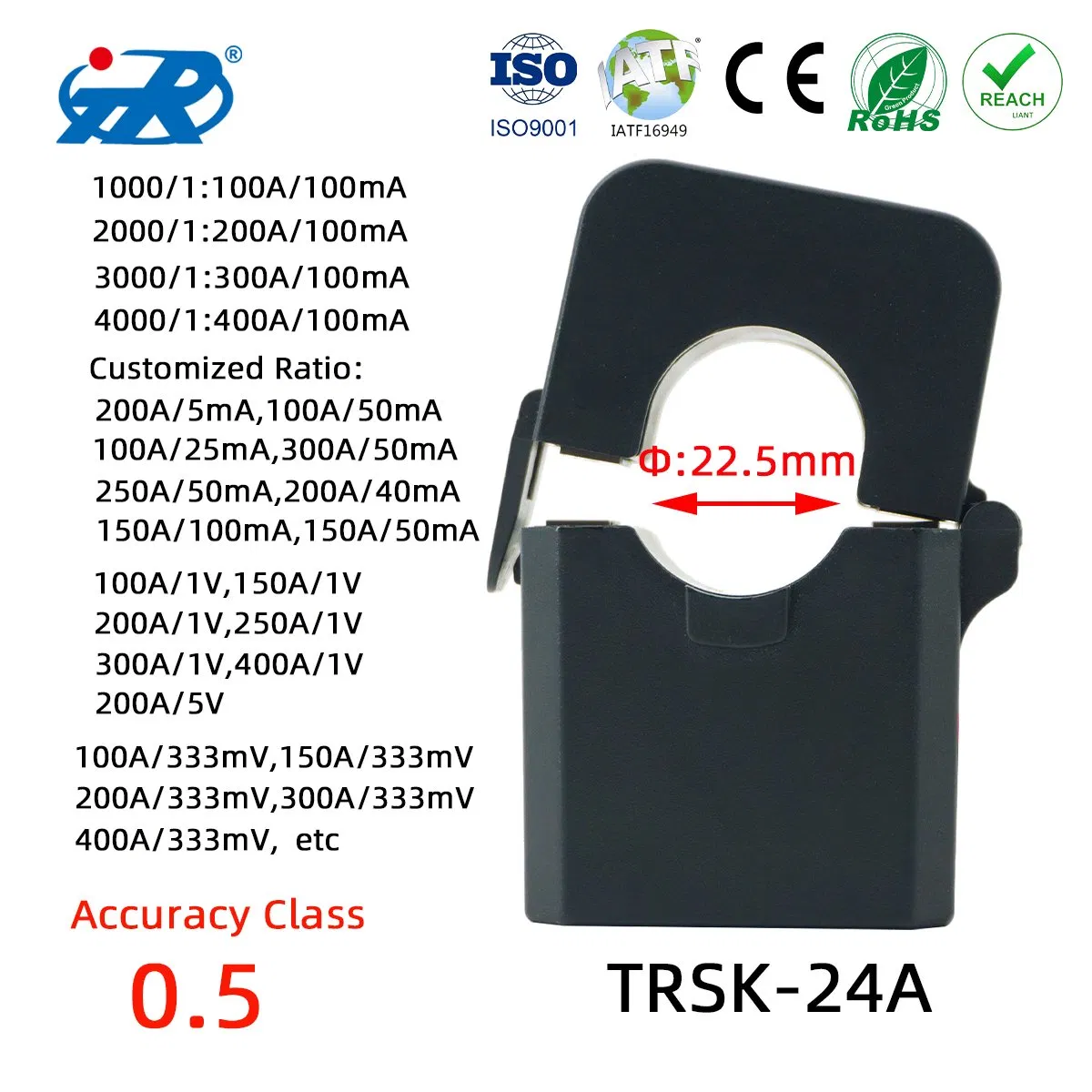

TRSK-24A Transformador de Corrente 50A 100mA Transformador de Corrente de Núcleo Dividido para 50mA Transdutor de Corrente CA
Descrição do produto
ℹ Visão Geral: Informação Básica
N ° de Modelo
TRSK-24A-06
Fase
Único
Operação Condição
Interno
Uso
Medição
Sinuosa Forma
Multilayer Honeycomb Tipo
Isolamento Médio
Resina Epóxi
Instalação
Ativo Tipo
Estrutura de Circuito
Único Tipo de Estágio
Princípio de Transformação
Eletromagnética Tipo
Corrente de Entrada Nominal
0~1500A
Capacidade Nominal
0 ~ 5 VA
Classe de Precisão
0.5, 1.0
Bobbin de Enrolamento
PBT
Frequência Nominal
50 / 60 Hz
Estrutura Abertura/Fecho
Encaixa
Especificação
24*41*10
Origem
China
Código HS
850450
Capacidade de Produção
300000
📋 Descrição de Produto
Transformador de corrente do tipo de cabo de núcleo dividido:
Série TR-A abrir e fechar transformador atual, 180 graus abrir e fechar livremente, uso interior. Pode ser rapidamente instalado e desmontado no estado de ausência de falha de energia e linha contínua e a operação é simples, através do princípio da indução electromagnética, a fonte medida é isolada do pessoal e do equipamento, assegurando eficazmente a segurança do pessoal e da propriedade. Esta série de produtos tem uma variedade de aberturas e especificações para satisfazer diferentes necessidades de utilização e instalação.
Série TR-A abrir e fechar transformador atual, 180 graus abrir e fechar livremente, uso interior. Pode ser rapidamente instalado e desmontado no estado de ausência de falha de energia e linha contínua e a operação é simples, através do princípio da indução electromagnética, a fonte medida é isolada do pessoal e do equipamento, assegurando eficazmente a segurança do pessoal e da propriedade. Esta série de produtos tem uma variedade de aberturas e especificações para satisfazer diferentes necessidades de utilização e instalação.
⚙ Características do Produto
- A estrutura da fivela está fixa e a estabilidade é boa;
- De acordo com as especificações dos cabos utilizados no circuito principal, existem vários diâmetros de orifícios do núcleo correspondentes a este;
- Limite de quantidade amplo e forte capacidade anti-saturação. Faixa de corrente primária nominal: 1 ~ 1000A, faixa de corrente secundária nominal: 0~5 A, faixa de razão de transformação de corrente pode atingir 100:1 ~ 10000:1;

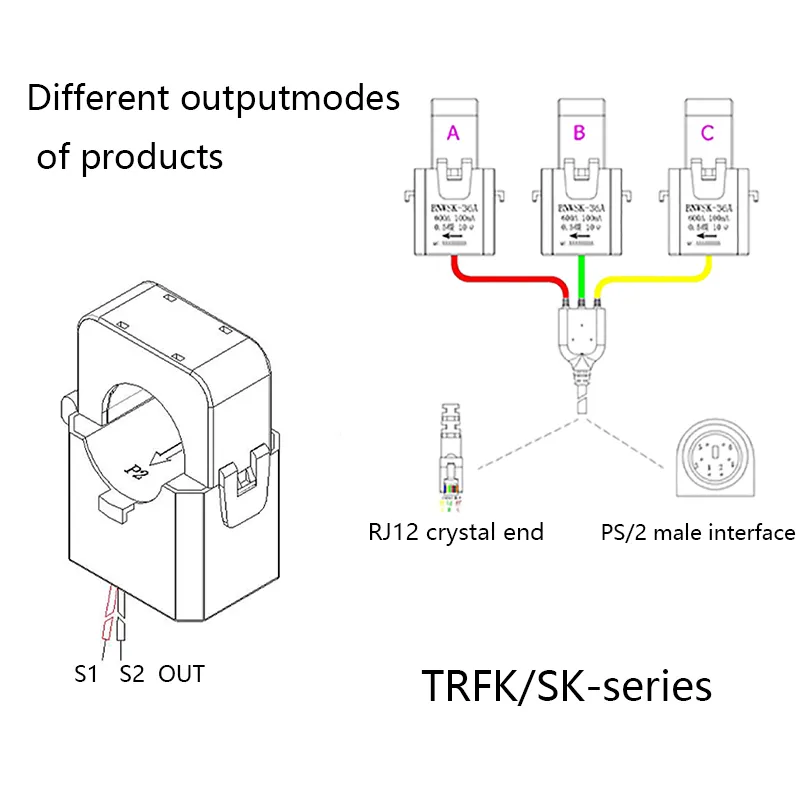

- Forneça uma variedade de métodos de saída combinados: Ao emitir corrente de nível de amperes, pode utilizar apenas terminais de fio com revestimento de PVC, corrente de saída ao nível de mA, pode escolher terminais de recolha integrados de três frases e escolher uma variedade de interfaces de sinal.
- Adote um núcleo de permeabilidade magnética elevado, uma boa linearidade e uma elevada sensibilidade.
⚡ Aplicação

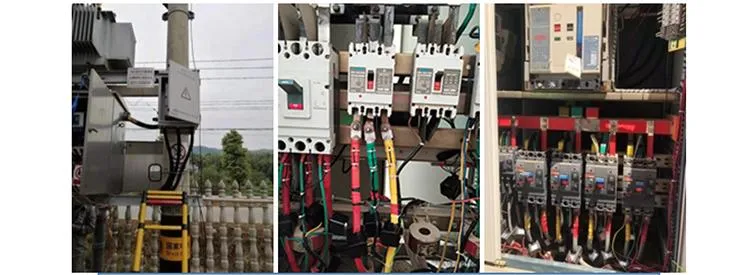

Projecto de reconstrução de redes de energia rurais, monitorização ambiental online, consumo de energia inteligente de combate a incêndios, sistema de distribuição de energia de baixa tensão, sistema de consumo de energia inteligente, medição de electricidade, análise da qualidade de energia e recolha de sinais de equipamento eléctrico, equipamento de iluminação, tais como instalações eléctricas, pequenos sistemas de ligação à terra de corrente, etc.
📈 Parâmetros de Desempenho
| Eléctrico Desempenho Parâmetros | Mecânico Estrutura Parâmetros | ||
|---|---|---|---|
| Temperatura de funcionamento | - 40ºC ~ 70ºC | Concha | Classificação de inflamabilidade PA/PC 94-V0 |
| Humidade relativa | ≤ 90% | Método de saída | Cabo revestido a PVC/terminal de cristal RJ12/interface macho PS/2 |
| Nível de tensão | 0.4/0.66/0,72 kV | Bobbin de enrolamento | PBT |
| Gama linear | 5% ~ 120% | Estrutura de abertura/fecho | Encaixa |
| Corrente de entrada nominal | 0 ~ 1500 A. | Material do núcleo | Aço silicone/ferro de zinco manganês |
| Frequência nominal | 50 / 60 Hz | Plano de construção | Braçadeiras de nylon com cabos agrupados e fixos |
| Capacidade nominal | 0 ~ 5 VA | - | - |
| Tensão de suporte de frequência | 3 kV AC/1 min | - | - |
| Classe de precisão | 0.5, 1.0 | - | - |
| Resistência dieléctrica | 1000MΩ/500 V/min | - | - |
📸 Galeria do Produto
❓ Perguntas Frequentes (FAQ)
Como funciona a instalação sem falha de energia?
Graças à sua estrutura de fivela de núcleo dividido de 180 graus, este transformador pode ser aberto e encaixado ao redor do cabo principal sem a necessidade de desconectar ou desligar a rede elétrica.
Quais são as faixas de corrente suportadas?
A faixa de corrente primária nominal vai de 0 a 1500A, permitindo uma ampla cobertura e forte capacidade anti-saturação com saídas secundárias de até 5A.
Este equipamento pode ser instalado ao ar livre?
Não, o transformador TRSK-24A-06 foi desenvolvido e otimizado exclusivamente para condições de operação em ambientes internos.
Quais materiais são utilizados na fabricação?
O núcleo é feito de aço silício de alta permeabilidade ou ferro de zinco manganês, com bobinas enroladas em PBT e carcaça de policarbonato retardante de chama (PA/PC 94-V0).
Qual é o grau de precisão deste transformador?
Ele opera nas classes de precisão 0.5 e 1.0, o que garante excelente linearidade e sensibilidade na coleta e análise de energia.
O equipamento oferece isolamento elétrico seguro?
Sim, utilizando o princípio de indução eletromagnética e resina epóxi como isolamento médio, ele mantém a fonte medida isolada do operador, com resistência dielétrica de 1000MΩ/500 V/min.
