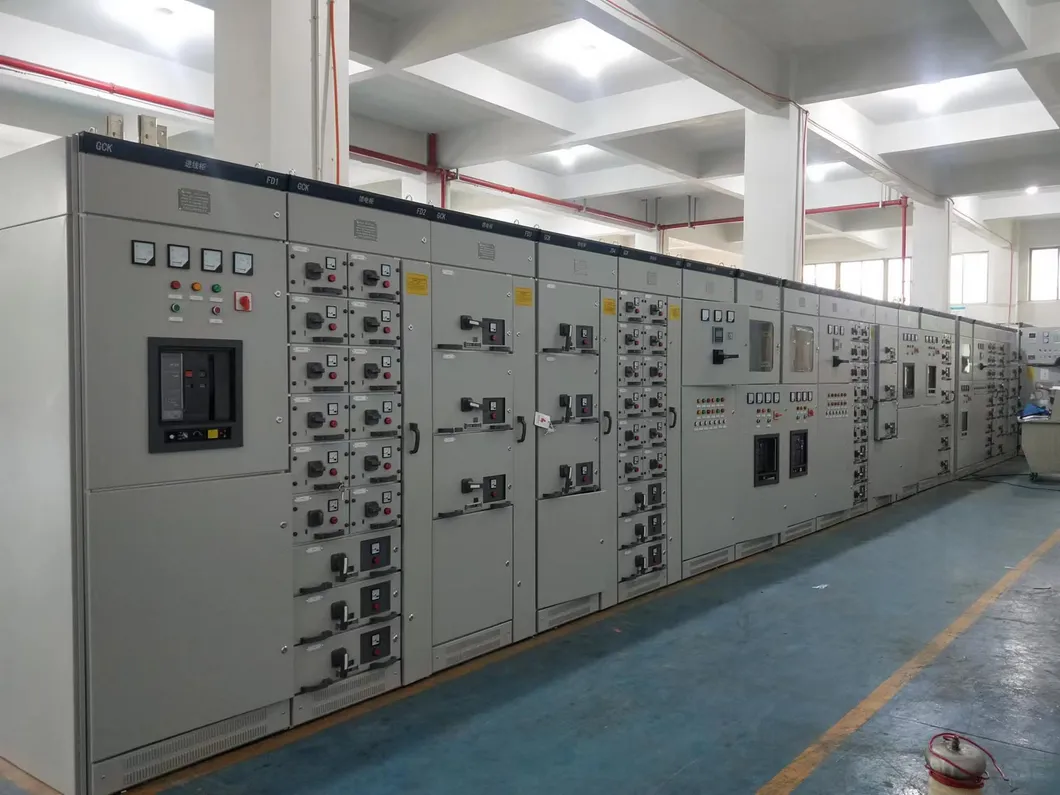

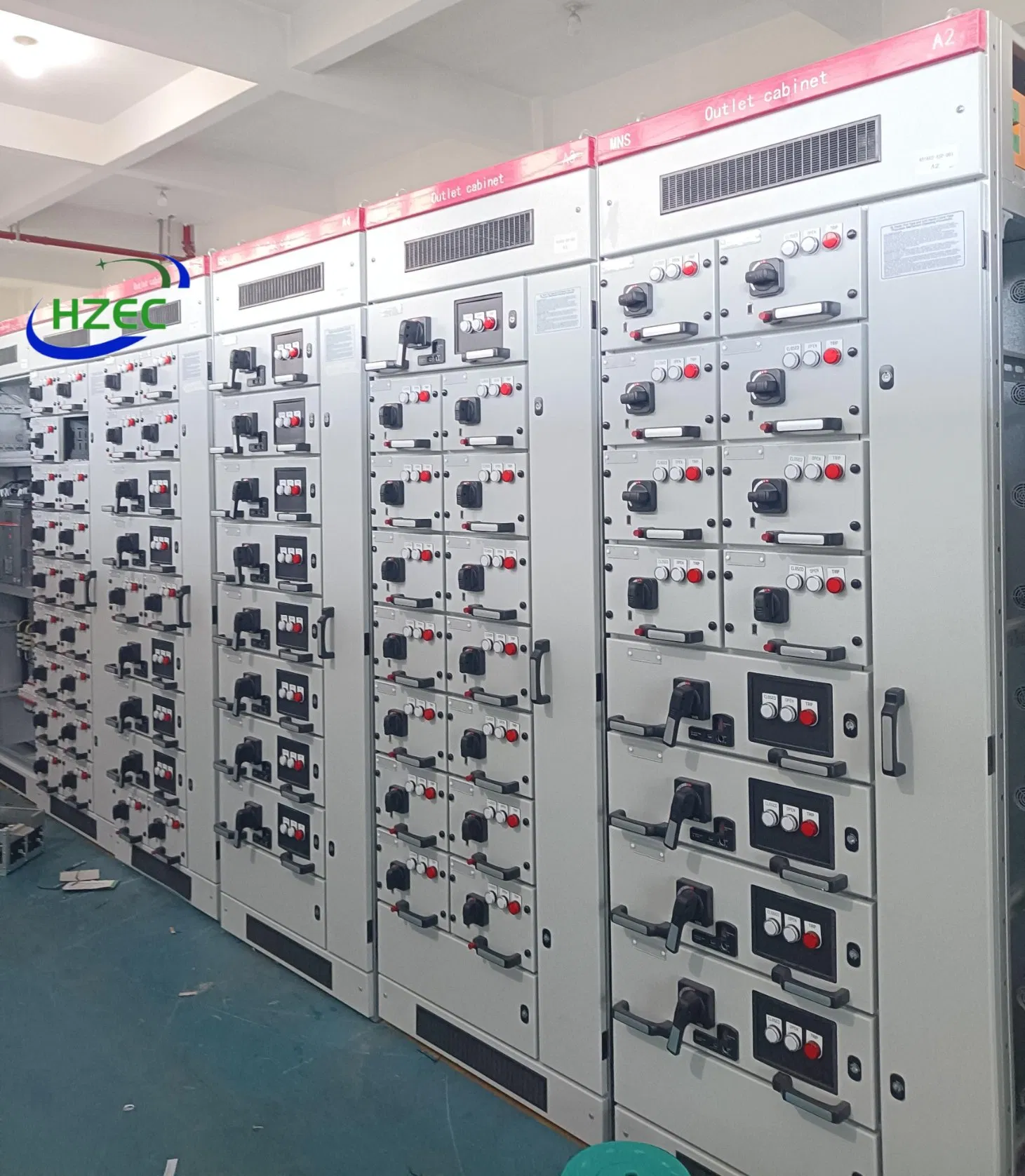

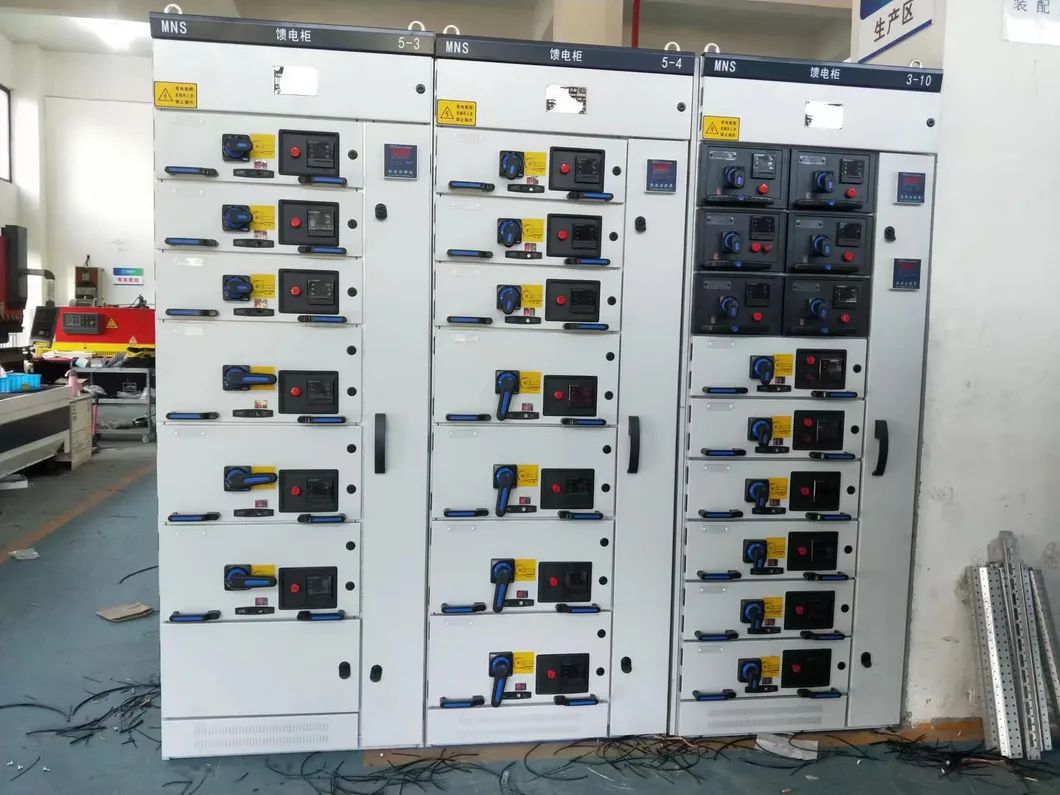

Esta série de comutadores de baixa tensão passíveis de levantamento é um tipo de armário combinado montado de fábrica (FBA) com módulos padrão. Esta série de mecanismos de comutação amovíveis de baixa tensão é adequada para centrais eléctricas, subestações, petroquímicos, laminagem de aço metalúrgico, energia de transporte, indústria ligeira e têxteis e outras fábricas.

Esta série de comutadores de baixa tensão passíveis de levantamento é um armário modular montado de fábrica utilizando módulos padrão (FBA).

É adequado para centrais eléctricas, subestações, indústria petroquímica, metalurgia e laminagem de aço, transporte e energia, indústria ligeira e têxteis, bem como áreas residenciais e edifícios de grande elevação. É utilizado para conversão, distribuição e controlo de energia em sistemas de alimentação com uma frequência CA de 50-60 Hz e uma tensão nominal de funcionamento de 660 V CA e inferior.

Este dispositivo está em conformidade com as normas profissionais nacionais dos conjuntos de comutadores e de controlo de baixa tensão GB 7251.1 e JB/T 9961 "conjuntos de comutadores amovíveis de baixa tensão" e cumpre a norma profissional internacional IEC 439-1.

• A temperatura do ar ambiente não deve exceder 40ºC e não deve ser inferior a -5ºC, com uma temperatura média superior a 24 horas e não superior a 35ºC.
• Condições atmosféricas: O ar deve estar limpo, com uma humidade relativa não superior a 50% à temperatura máxima de 40ºC. É permitida uma humidade relativa superior a temperaturas mais baixas, por exemplo, 90% a 20ºC. No entanto, deve ser considerada a alteração da temperatura, que pode ocasionalmente causar condensação.
• A altitude não deve exceder os 2000 metros.
• Este dispositivo é adequado para transporte e armazenamento a temperaturas entre -25ºC e 55ºC. Durante curtos períodos (não excedendo 24 horas), a temperatura pode atingir 70ºC. O dispositivo não deve sofrer quaisquer danos irreversíveis sob estas temperaturas extremas e deve funcionar normalmente em condições normais.
• Se as condições de utilização acima não puderem ser cumpridas, o utilizador e o fabricante devem negociar uma solução.
• Quando este dispositivo é utilizado em plataformas de perfuração offshore de petróleo ou em centrais nucleares, deve ser assinado um acordo técnico separado.

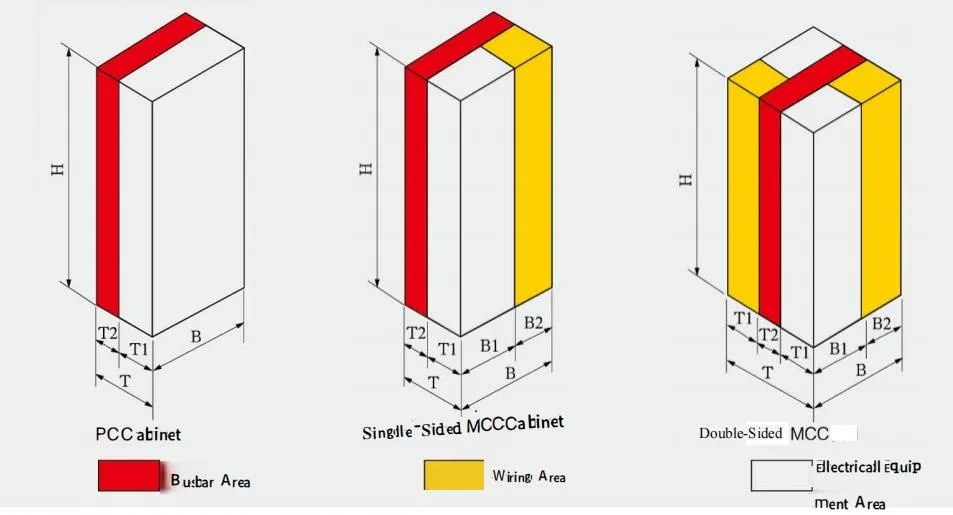

A estrutura básica do gabinete do painel de distribuição é montada a partir de perfis em forma de C. Os perfis em forma de C são feitos de placas de aço dobradas com orifícios de montagem modulares de 25 mm. Todas as estruturas de armários e divisórias interiores são tratadas com galvanização e fosfatização. Os painéis das portas circundantes e os painéis laterais são tratados com revestimento de pó eletrostático de alta tensão.

• Tensão nominal de isolamento: 660 V (1000 V)
• Tensão nominal de funcionamento: 380 V, 660 V.
• Corrente de trabalho máxima do barramento principal: 5000A
• Corrente nominal de resistência do barramento principal: 100kA/1s
• Pico nominal de corrente de resistência do barramento principal: 220kA/1s
• Corrente de trabalho máxima do barramento de distribuição (barra condutora vertical): 1000A
• Corrente de pico do barramento de distribuição (barra condutora vertical):
  • Tipo padrão: 105kA (máximo) / 0,1s
  • Tipo aprimorado: 176kA (máximo) / 0,1s

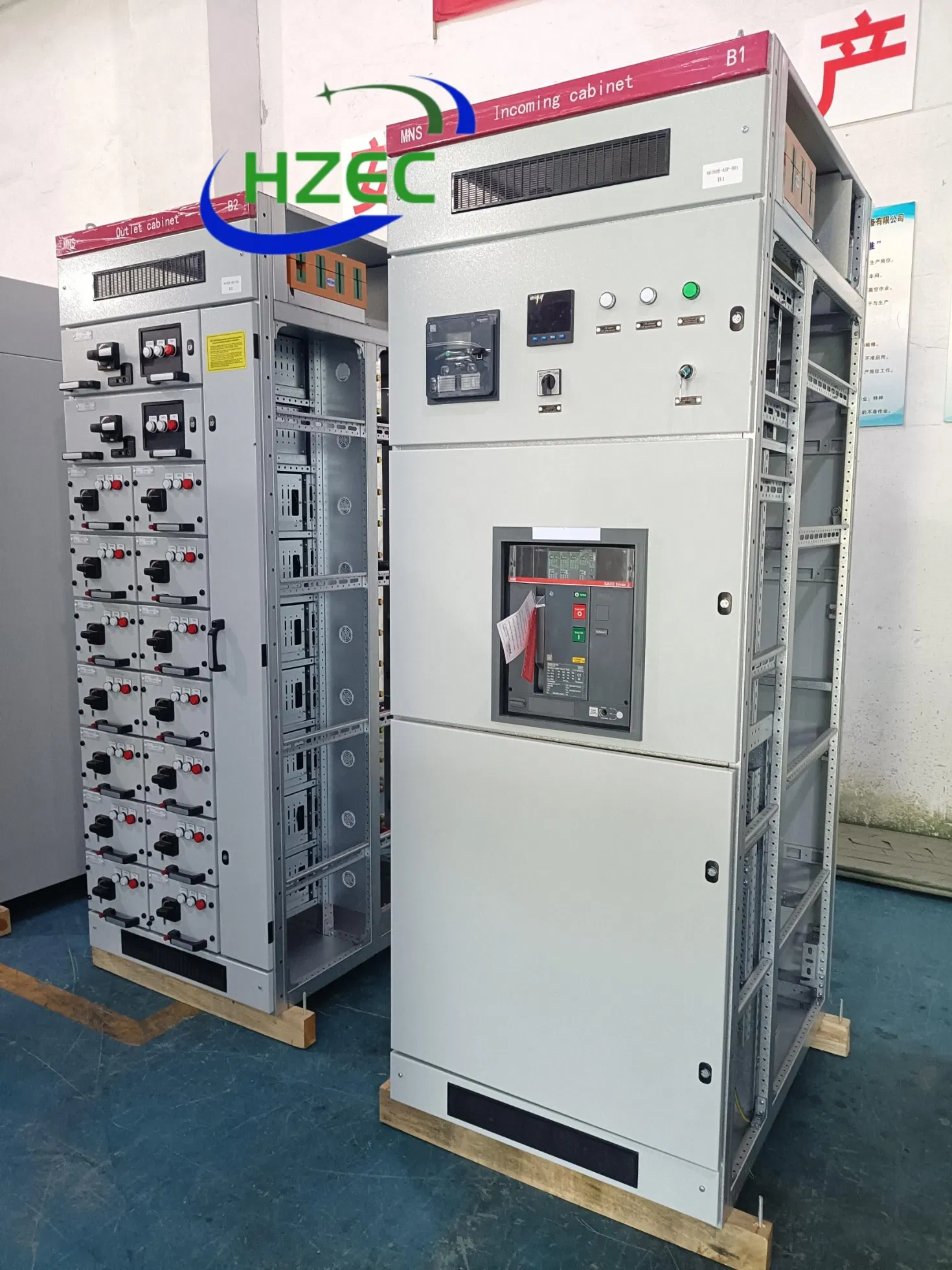

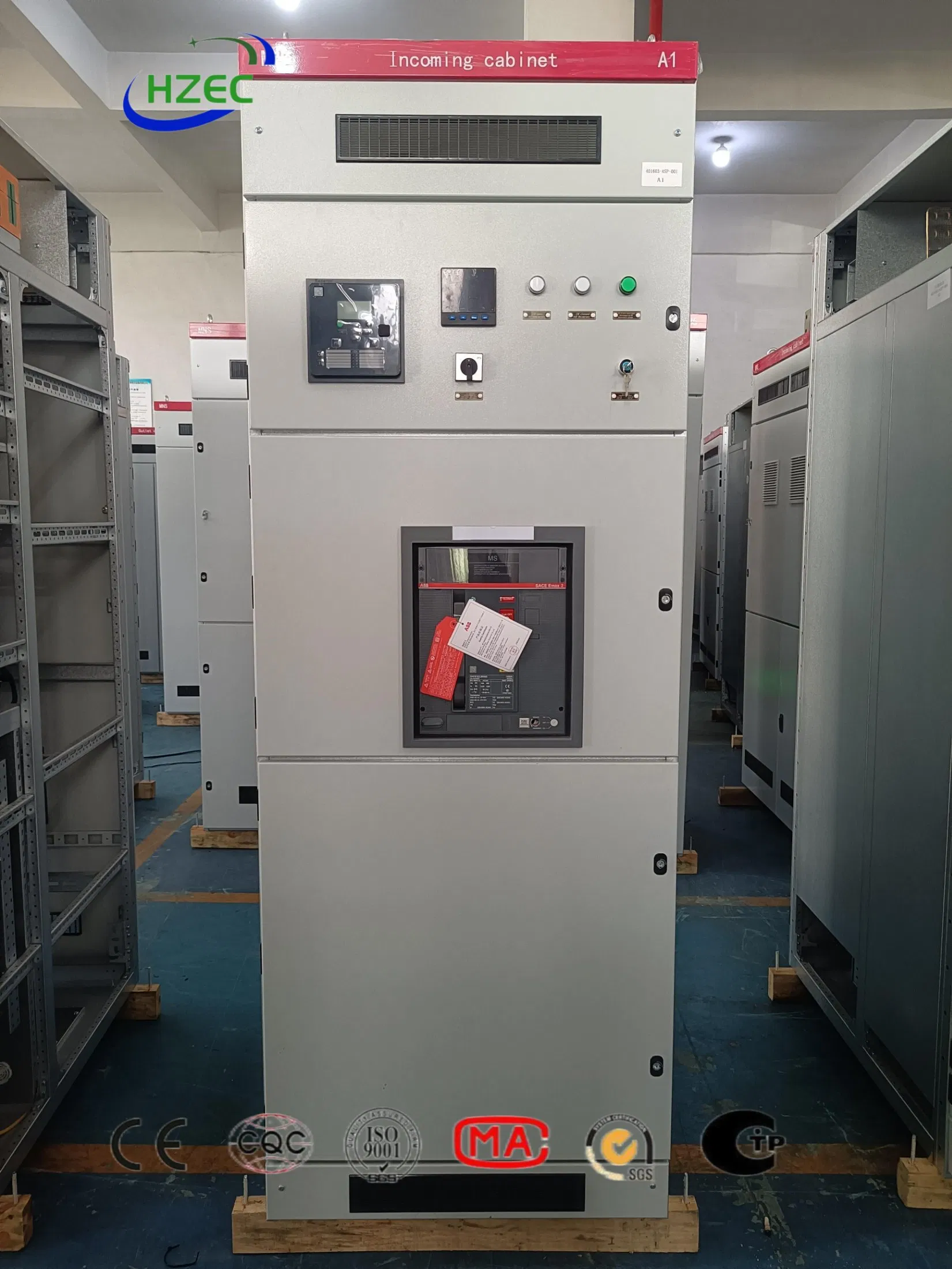

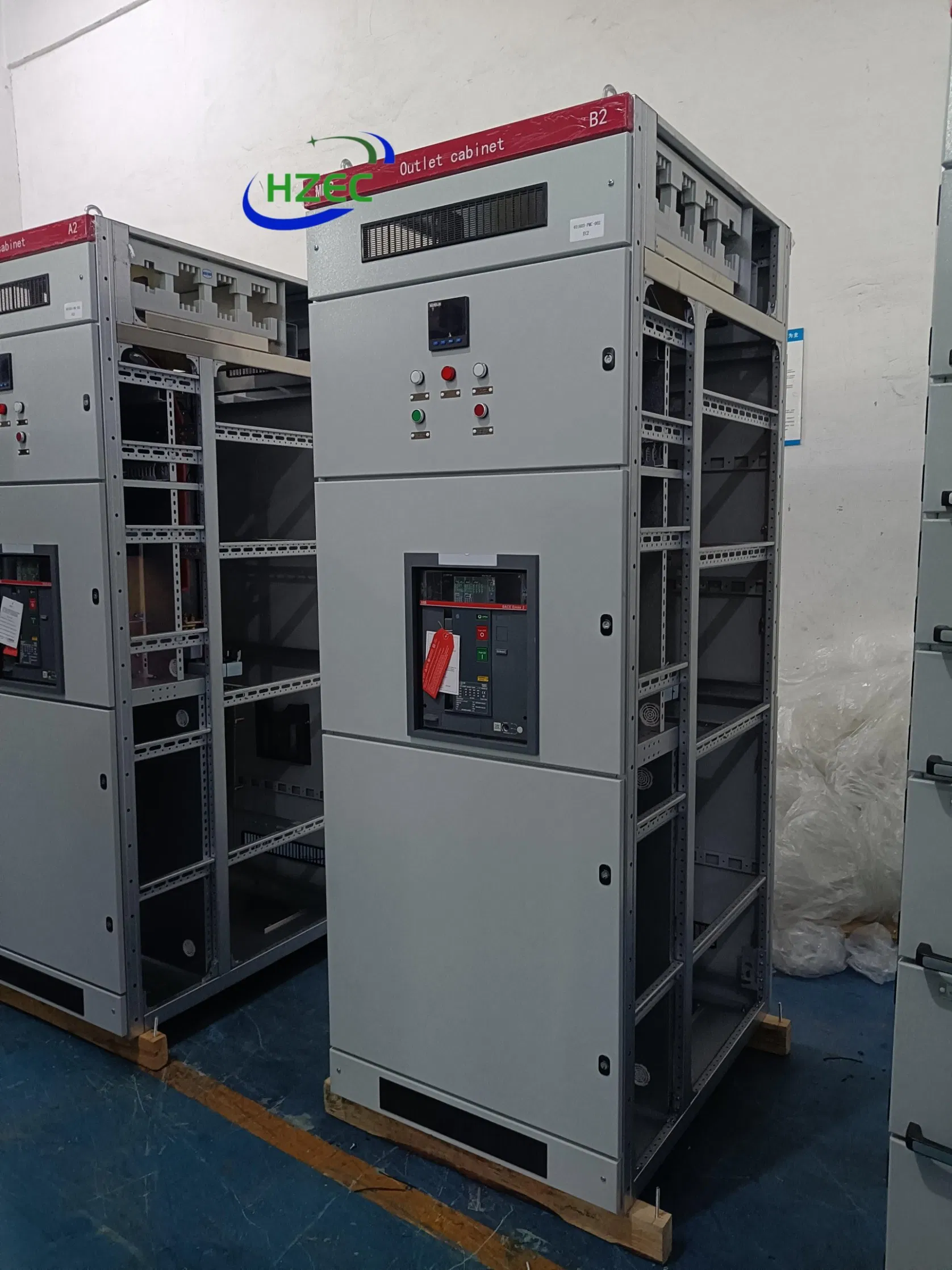

• Gabinete do Centro de distribuição de Energia (PC): Pode usar as séries Emax, MT, 3WN, AH, ME, e outros disjuntores.

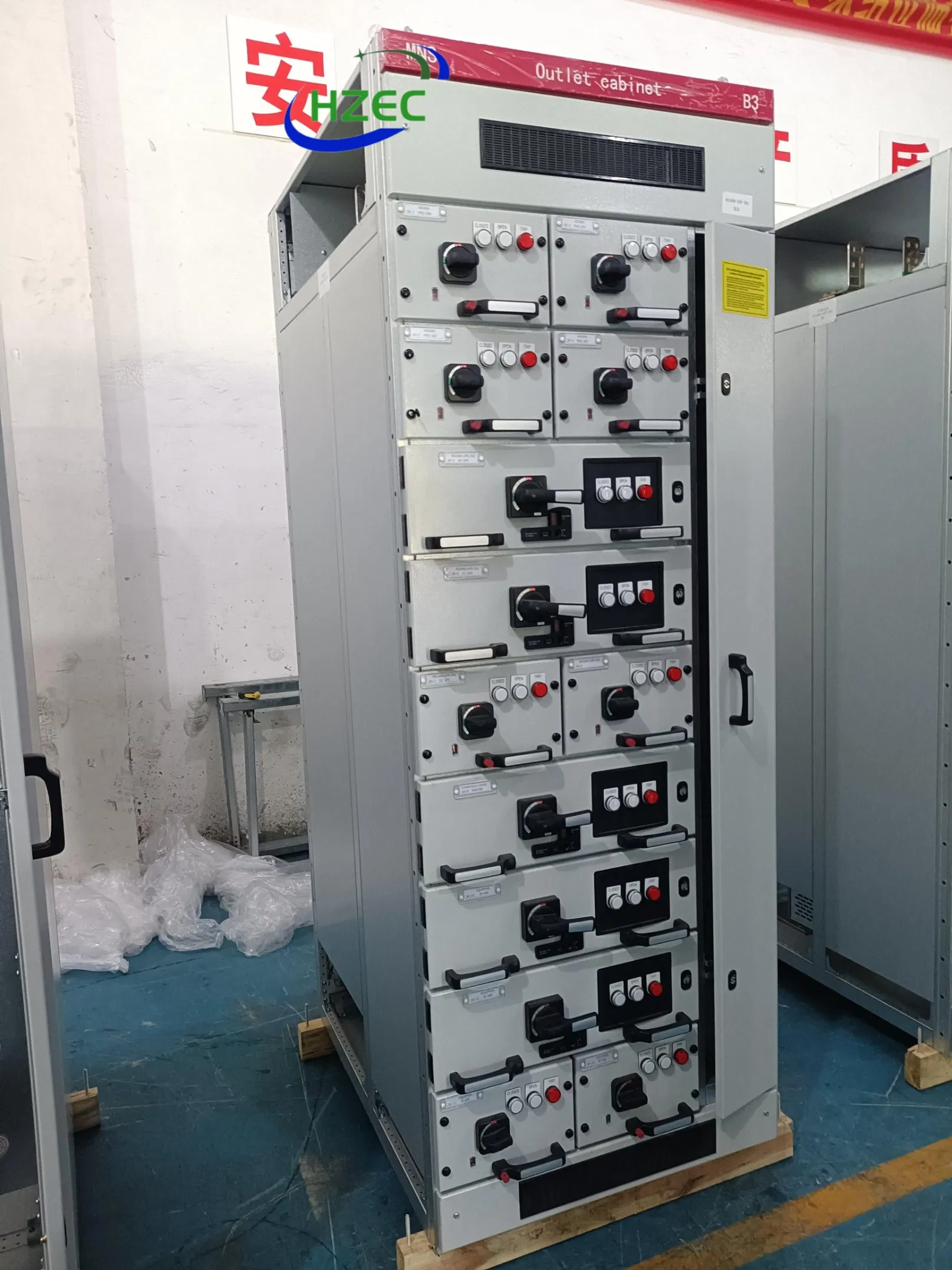

• Compartimento do Centro de controlo do motor (MCC): Montado a partir de gavetas grandes e pequenas. O interruptor principal de cada circuito utiliza um disjuntor de caixa moldada de alta capacidade ou um interruptor de carga rotativo com um fusível.
• Gabinete de compensação automática do factor de potência: Equipado com dispositivos de compensação manual, automático e remoto do factor de potência.

Em conformidade com as normas IEC 529 e DIN 40050:

• IP30: Proteção contra objetos sólidos maiores que φ2.5mm
• IP40: Proteção contra objetos sólidos maiores que φ1.0mm
• IP54: Protecção contra pó e salpicos de água de qualquer direcção (Nota: Para o nível de protecção IP54, é necessário consultar o fabricante aquando da encomenda.)

• Fornecemos projeto e projeto de processo, além de projetar e fabricar produtos de acordo com o plano de compra de equipamentos e necessidades específicas. Temos formação pessoal técnico e operacional para si.

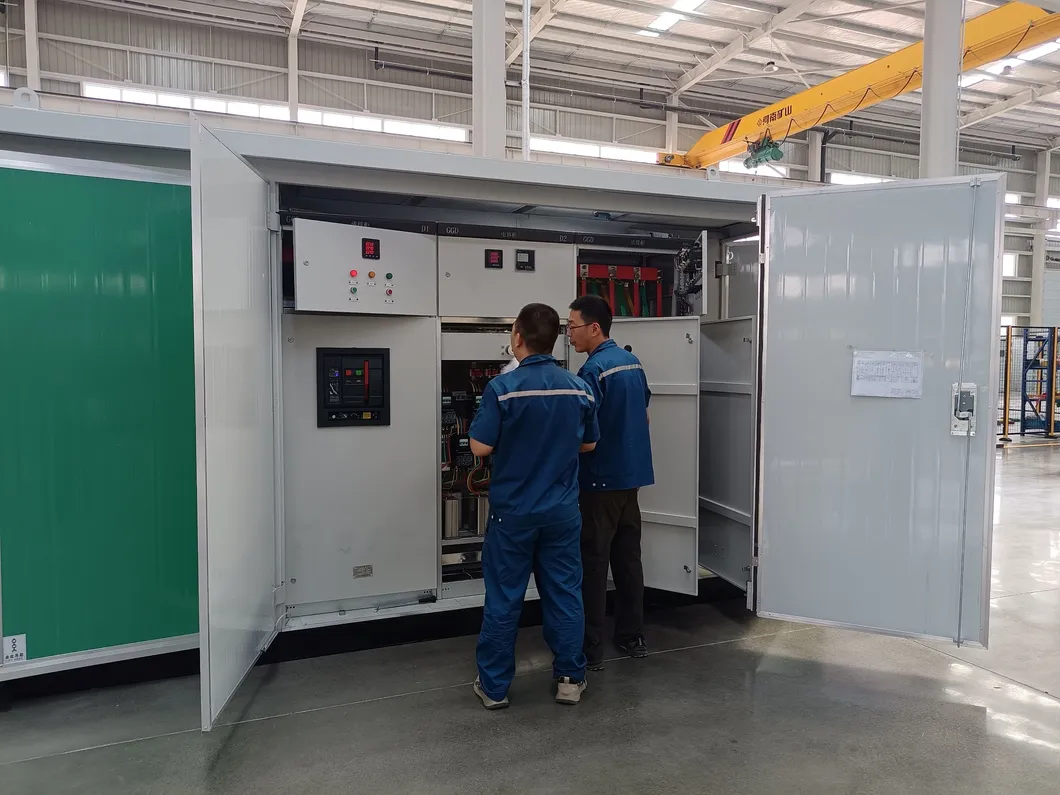

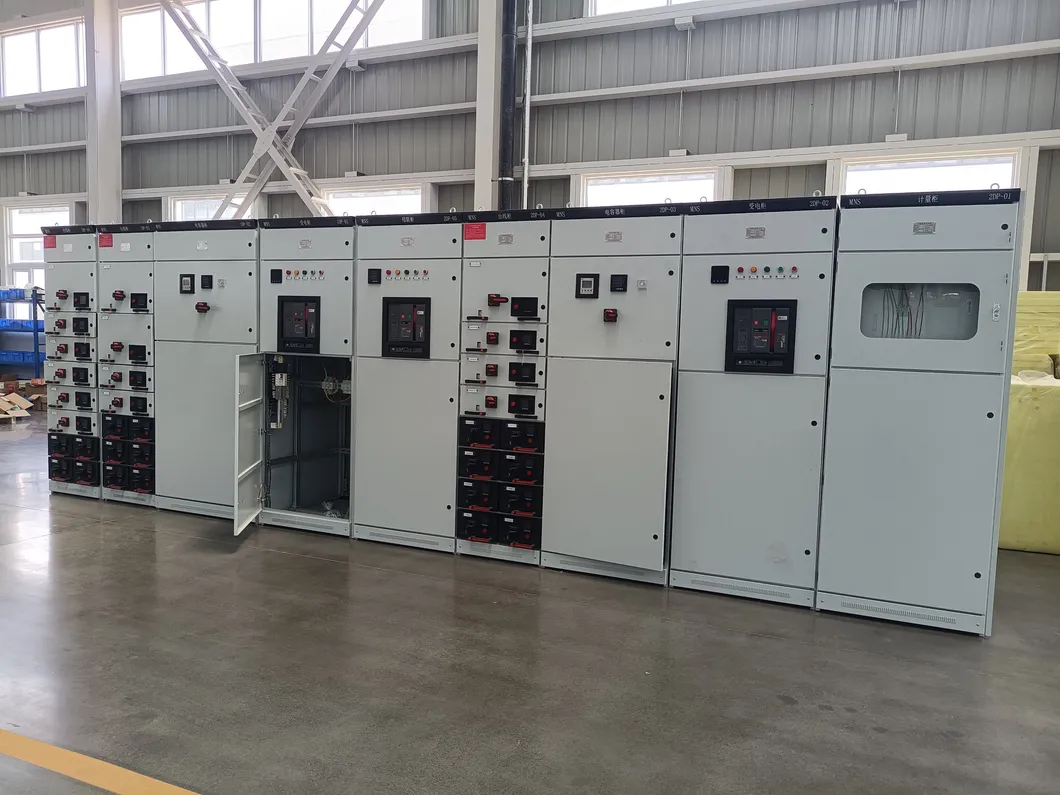

• Os produtos recém-adquiridos são fornecidos com assistência online para instalação e depuração. Os produtos estão ao abrigo do sistema de serviço ao longo da vida. Se ocorrerem problemas em utilização normal, iremos fornecer soluções no prazo de um dia útil após receber os comentários do utilizador. Tentaremos o nosso melhor para colocar o produto em funcionamento logo que possível. E há visitas regulares de técnicos profissionais para garantir o uso seguro, a longo prazo e confiável de nossos produtos.
• Utilizamos materiais, processos e fabrico autênticos de qualidade em estrita conformidade com a ISO9001:2000 Gestão internacional da qualidade para garantir a qualidade da excelência e a instalação perfeita!
