(GTP5.1) -12 Tipo de Interruptor Isolado a Gás Premium

Informação Básica

N ° de Modelo. (GTP5.1)-12 Type Gas-insulated Switchgear

Tensão nominal 12/24/40,5 kv

Frequência nominal 50 hz

Corrente nominal 1250A/2500A/3150A/4000A

Meio isolante Sf6/N2

Classe de protecção Armário: ip4x; tanque de gás: ip65

Corrente de curto-circuito 25ka/31.5ka/40ka

Pacote de Transporte Caixa de embalagem de madeira

Especificação 600×1600×2520 / 800×1800×2520 mm

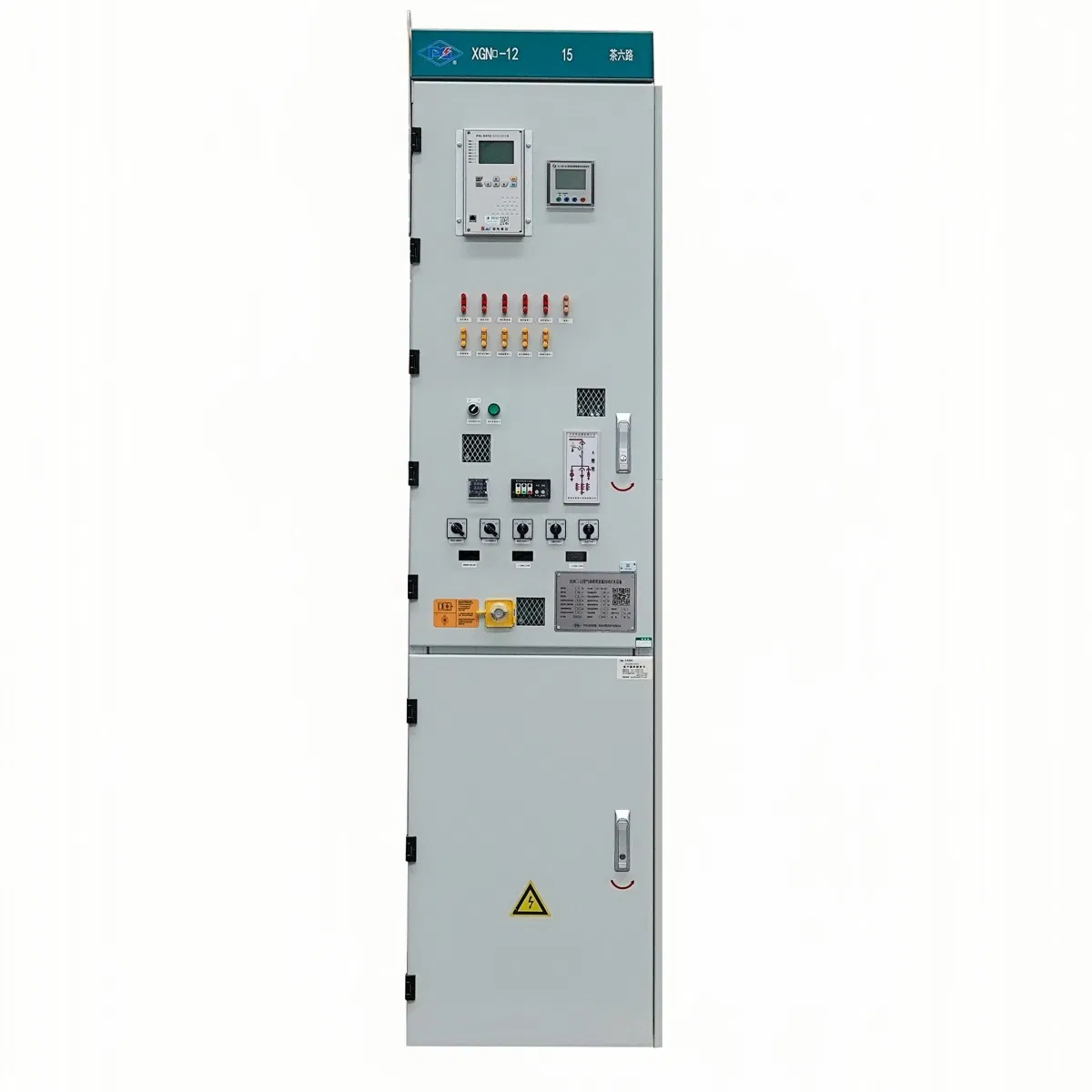

Imagens do Produto

Especificações Técnicas

N° de Série	Nome do Item	Unidade	Valor do Parâmetro
1	Tensão nominal	KV	12
2	Corrente nominal	A	1250, 2500, 3150, 4000
3	Frequência de potência nominal de curto prazo (Terra / Isolamento)	KV	42 / 48
4	Tensão de resistência a impulsos de raios (Terra / Isolamento)	KV	75 / 85
5	Nível de descarga parcial	PC	≤ 10
6	Corrente de quebra de curto-circuito nominal	Ka	25, 31.5, 40
7	Frequência de curto-circuito nominal de travagem	Vezes	30
8	Resistência nominal a curto-circuito tempo/duração	Ka/s	31.5 / 40 / 4
9	Corrente de resistência nominal ao pico	Ka	80 / 100
10	Gás isolante	--	Hexafluoreto de enxofre (SF6)
11	Pressão nominal de enchimento (20 ℃)	MPa	0.02
12	Pressão mínima do nível de isolamento total	MPa	0
13	Taxa anual de fuga de gás	%	≤ 0.05
14	Perda da categoria de continuidade operacional	--	LSC2
15	Vida útil mecânica do disjuntor	Vezes	20000
16	Vida útil mecânica do interruptor de três posições	Vezes	5000
17	Grau IP (Armário / Caixa de ar)	--	IP4X / IP65
18	Dimensões (L × P × A)	mm	600×1300×2500 / 900×1800×2500
19	Frequência	Hz	50
20	Material	--	Tanque: Aço inoxidável; Armário: Placas revestidas a alumínio-zinco

Nome do produto: (GTP5.1) -12 Equipamento de comutação com isolamento de gás com isolamento metálico

Modelo: (GTP5.1) -12

Introdução

A série completa de armários de interruptores isolados a gás isentos de manutenção, com extinção por arco de vácuo e isolamento SF6 com uma pressão micropositiva de 0.02 MPa, não é afetada pelo ambiente, é fácil de utilizar, totalmente fechada e sem manutenção, e tem uma longa vida útil. São amplamente aplicáveis à construção e transformação de redes de energia principais urbanas, adequadas para ambientes especiais com requisitos de alta fiabilidade, populações densas e espaço limitado, especialmente para subestações distribuídas sem supervisão.

Características e Vantagens

1

Isolamento SF6, extinção do arco sob vácuo, pressão micropositiva de 0.02 MPa.

2

Desempenho de isolamento superior, atendendo aos requisitos à pressão de manômetro zero, com descarga parcial menor que 10 PC.

3

Estrutura compacta e fiável, poupando 60% de espaço em comparação com armários de comutação convencionais.

4

Estrutura especial de dissipação de calor, atendendo aos requisitos de aumento de temperatura de resfriamento natural de 1.1 × 2500A.

5

Controlo técnico avançado, incluindo soldadura por laser robótica e detecção de fugas de hélio.

6

Tanque de gás totalmente fechado, à prova de humidade, pó e poluição, com adaptabilidade até 5000 m de altitude.

7

Elevado desempenho, com vida útil mecânica de até 20.000 operações e vida útil do produto de até 30 anos.

8

Mecanismo de funcionamento totalmente elétrico, funcionamento fiável, prático e rápido.

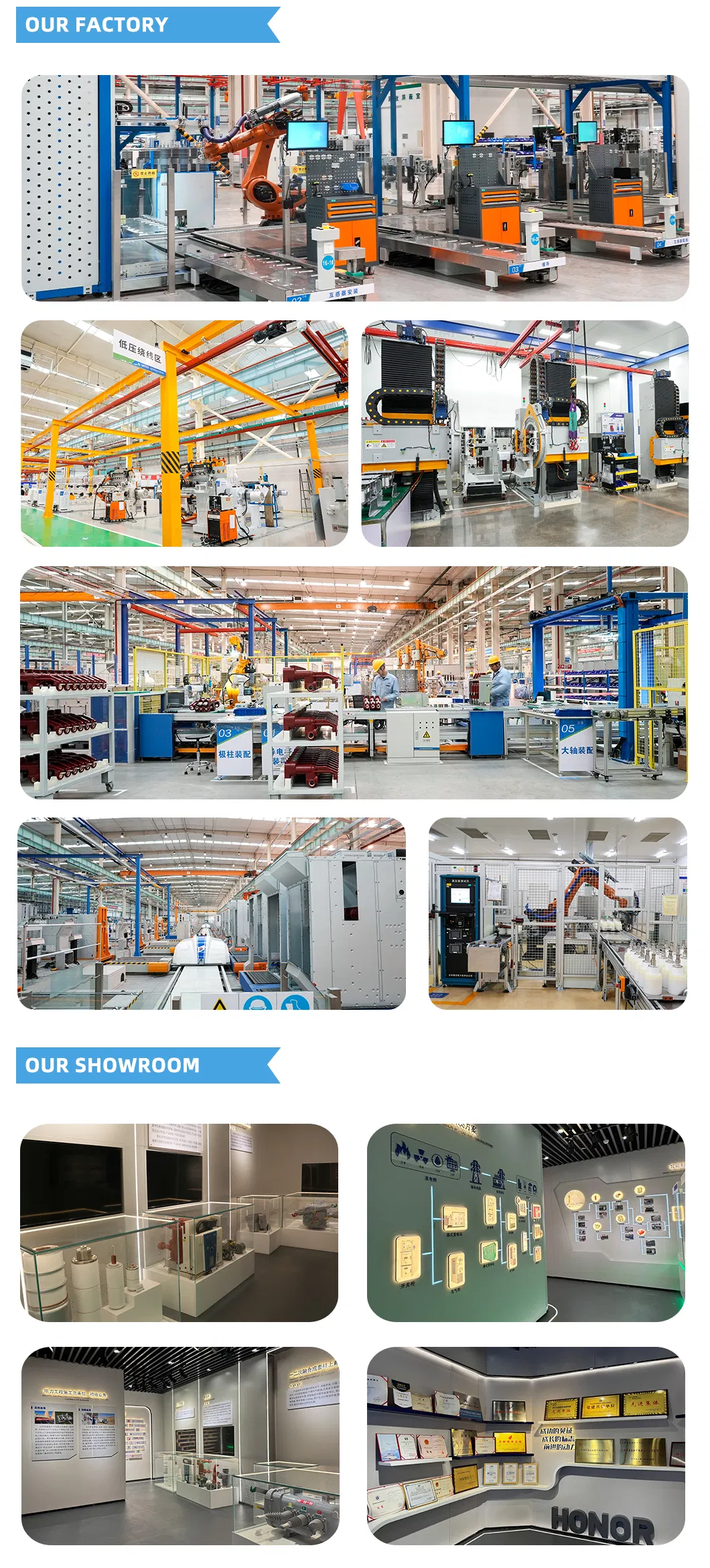

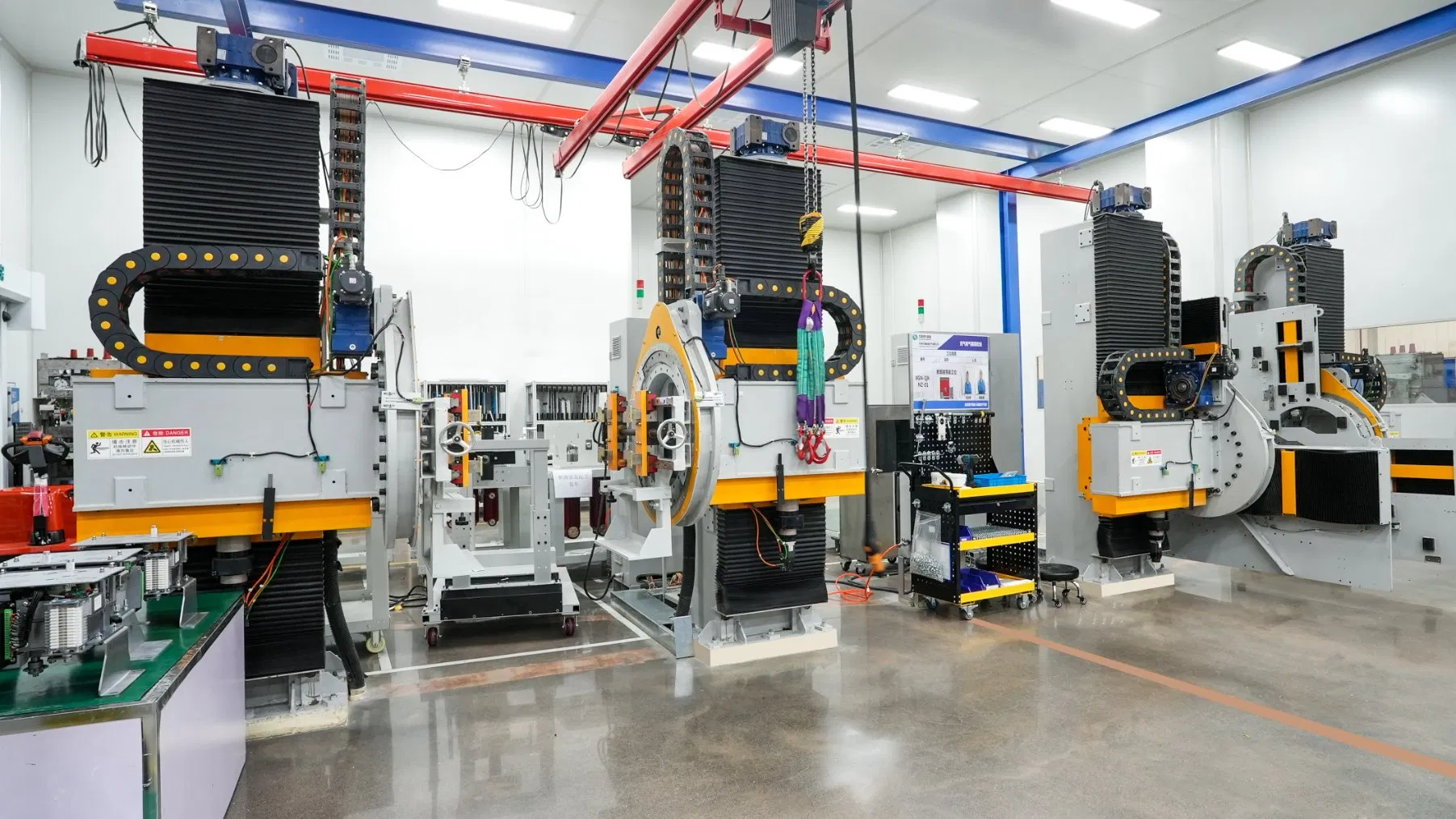

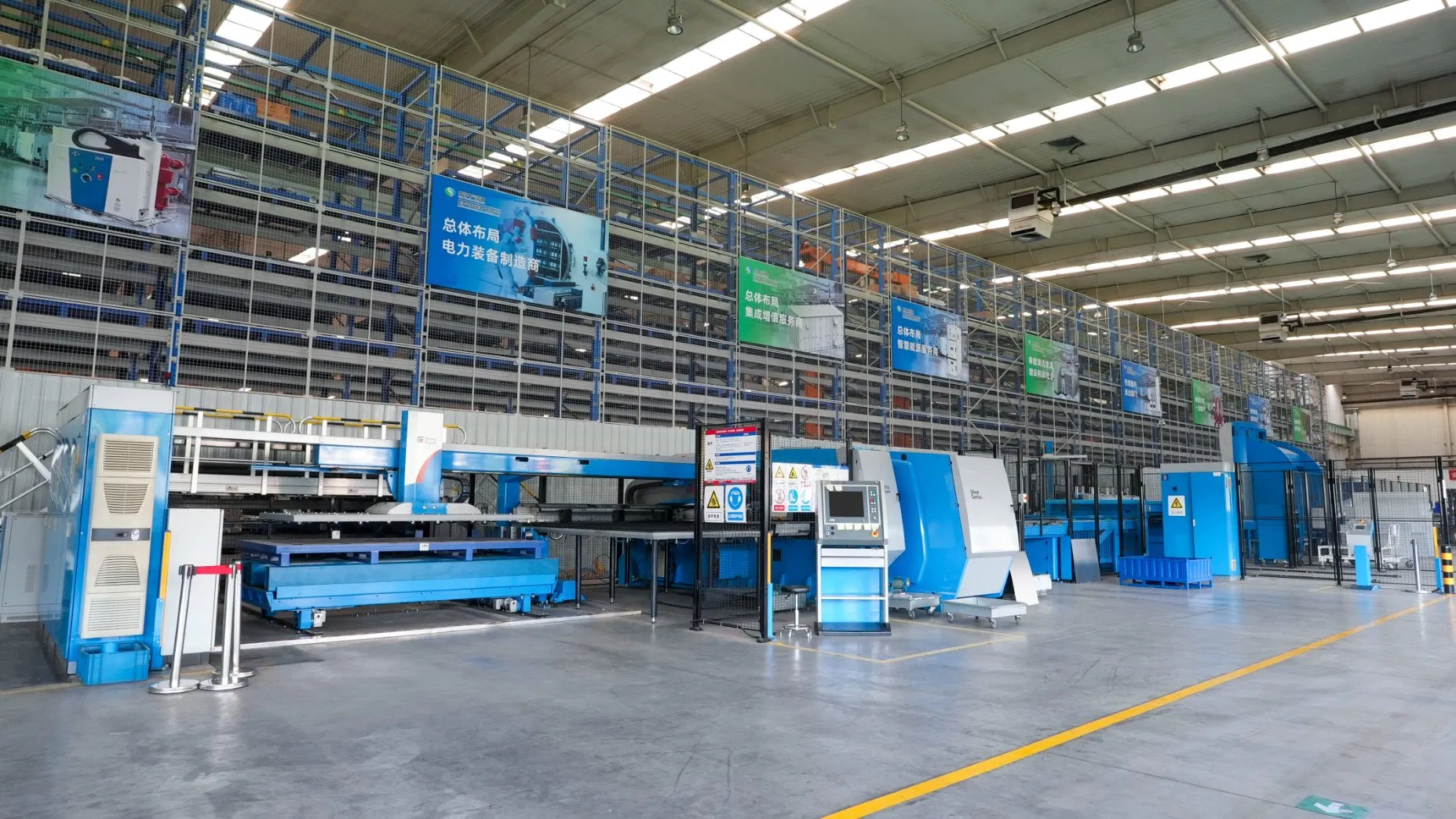

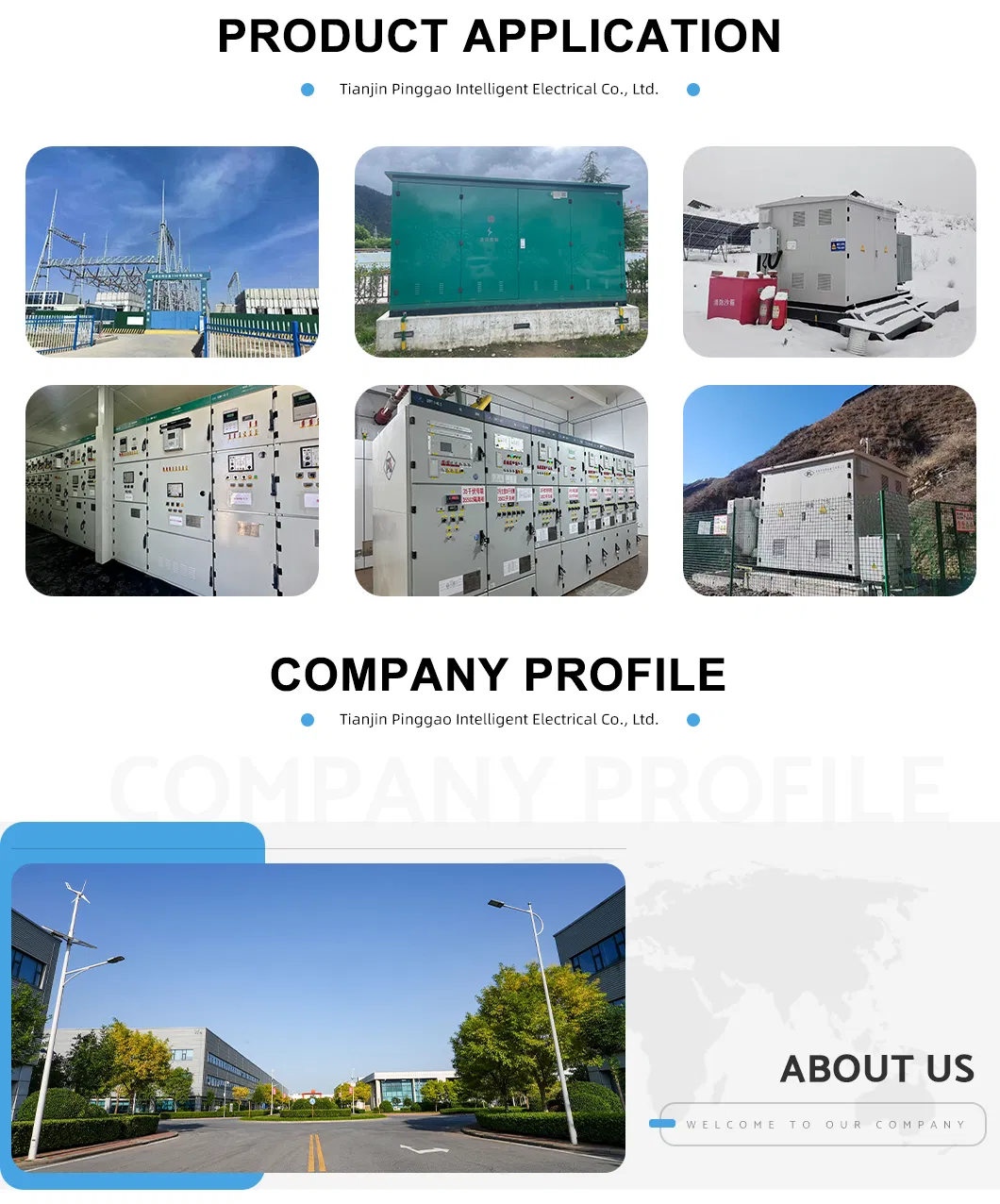

Galeria de Processo

PERGUNTAS FREQUENTES

1. Se estiver interessado no seu painel de distribuição, quando posso receber a sua cotação após enviar a consulta?

R: Responderemos à sua pergunta no prazo de 8 horas para confirmar os detalhes. Fornecer uma cotação detalhada e precisa requer uma revisão técnica minuciosa.

2. Posso obter uma amostra antes de fazer uma encomenda a granel?

R: Sim, você pode fazer uma ordem de amostra. A quantidade mínima de encomenda para uma amostra é de 1 unidade. Isto permite-lhe avaliar a qualidade e o desempenho do nosso produto em primeira mão antes de tomar uma decisão de compra mais ampla.

3. Você suporta impressão de logotipo OEM e personalizado?

R: Absolutamente. Oferecemos serviços OEM abrangentes, incluindo impressão de logotipo personalizado e modificações técnicas para atender às suas necessidades específicas. Partilhe o seu design ou especificações para uma solução personalizada.

4. Qual é a sua política de garantia padrão?

R: Fornecemos uma garantia padrão de 1 ano para os nossos produtos. Para projetos que exigem suporte mais longo, somos flexíveis e abertos para discutir os termos da garantia estendida.

5. Qual é o seu tempo de produção geral?

R: O nosso tempo de produção padrão é de 30-45 dias. Tenha em atenção que os planos de entrega finais podem variar consoante a quantidade da encomenda, o nível de personalização do produto e a capacidade de produção atual. Será confirmada uma cronologia precisa com a sua encomenda.

6. Você fornece suporte técnico ou orientação de instalação?

R: Sim, fornecemos suporte técnico abrangente, incluindo documentação detalhada do produto, orientação para instalação e assistência online. Para projetos grandes ou complexos, também podemos providenciar serviços de suporte no local.
