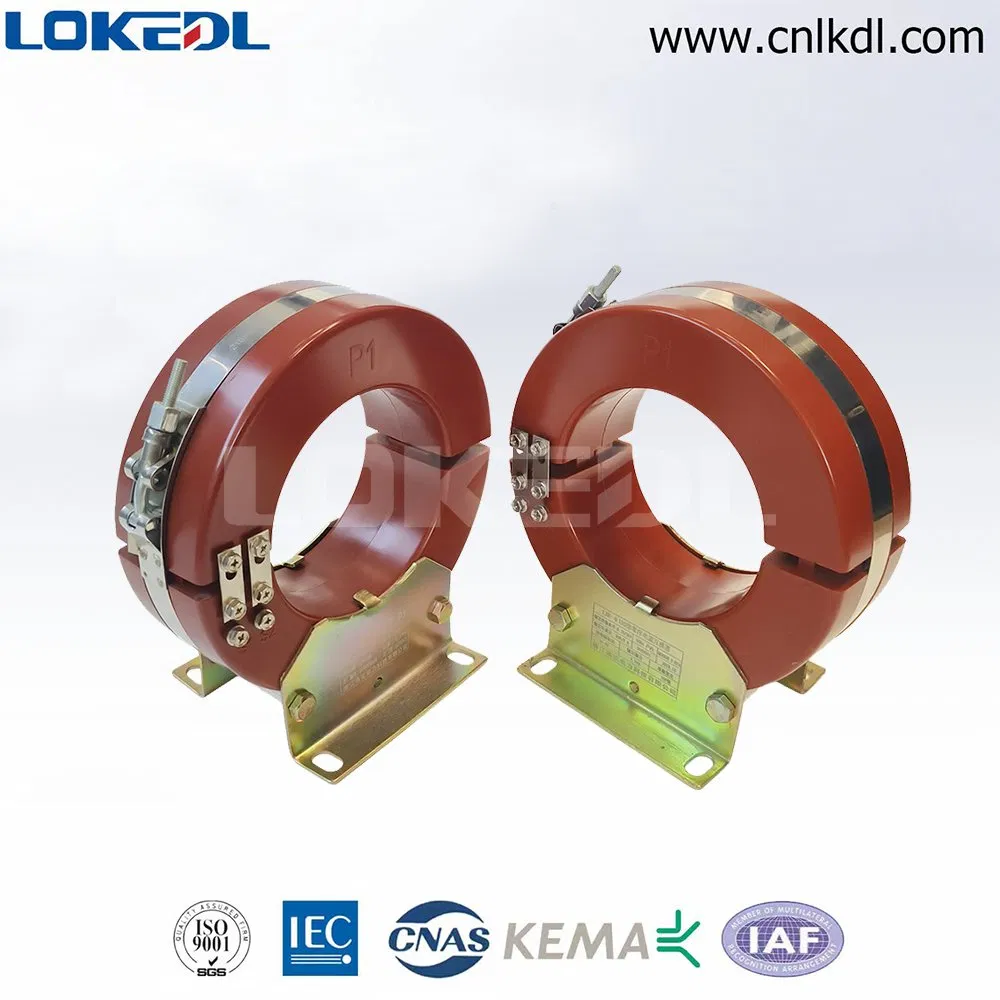

Medição de Potência de Núcleo Dividido Lxk-120 Transformador de Corrente de Sequência Zero
Descrição do produto
📋 Visão Geral & Informações Básicas
N ° de Modelo.
LXK-120
Fase
Único
Operação Condição
Interno
Uso
Proteção
Sinuosa Forma
Camada Única & Tipo enrolada
Isolamento Médio
Resina Epóxi
Instalação
Tipo de Penetração
Estrutura de circuito magnético
Único Tipo de Estágio
Princípio de Transformação
Eletromagnética Tipo
Padrão
IEC61869-2
Corrente Secundária
5A ou 1A
Protecção
5P, 10P
Frequência
50 Hz ou 60 Hz
Pacote de Transporte
Embalagem de caixa de madeira
Especificação
Diâmetro interior 80 mm
Origem
China
Código HS
8504311000
Capacidade de Produção
50000
⚙️ Descrição do Produto
LXK-φ80 Tipo Seqüência Zero o transformador de corrente
O transformador de corrente de sequência zero LXK-φ80 (100, 120, 140, 150, 180, 185, 250) é adequado para a medição de energia, monitoramento de corrente e a proteção do relé no sistema de alimentação com frequência nominal de 50Hz ou 60Hz e tensão nominal de 10kV.
Norma aplicável: IEC60044-1, GB 1208
📍 Condições de Funcionamento
Área de instalação: Piscina.
Temperatura ambiente: Máx. 40ºC; Mín. -5ºC; média diária não superior a 30ºC.
Condições do ar: Sem poluição pesada no ar.
⚡ Parâmetros Técnicos
| Modelo de Relé | Conexão da Bobina do Relé | Divisão do Relé | Zero Principal Valor de Seqüência (A) |
|---|---|---|---|
| DD-11/60 DD-1/60 |
Ligação de série | 15×1 | 2.4 ~ 4.5 |
| 30×1 | |||
| Conexão paralela | 15×2 | 3 ~ 5 | |
| 30×2 | |||
| Ligação de série | 15×1 | 3 ~ 5 | |
| 30×1 | |||
| Conexão paralela | 15×2 | 3 ~ 6 | |
| 30×2 |
Classificado como nível de isolamento: 0.5/3kV
🔧 Estrutura e Funcionalidade
O produto adota uma comutação estrutura tipo. O núcleo de ferro é "C". O enrolamento secundário é dividido em duas partes, respectivamente enroladas sobre o núcleo de ferro tipo "C". Finalmente, a resina epóxi é moldada. Há peças de fixação para montagem na parte inferior do produto.

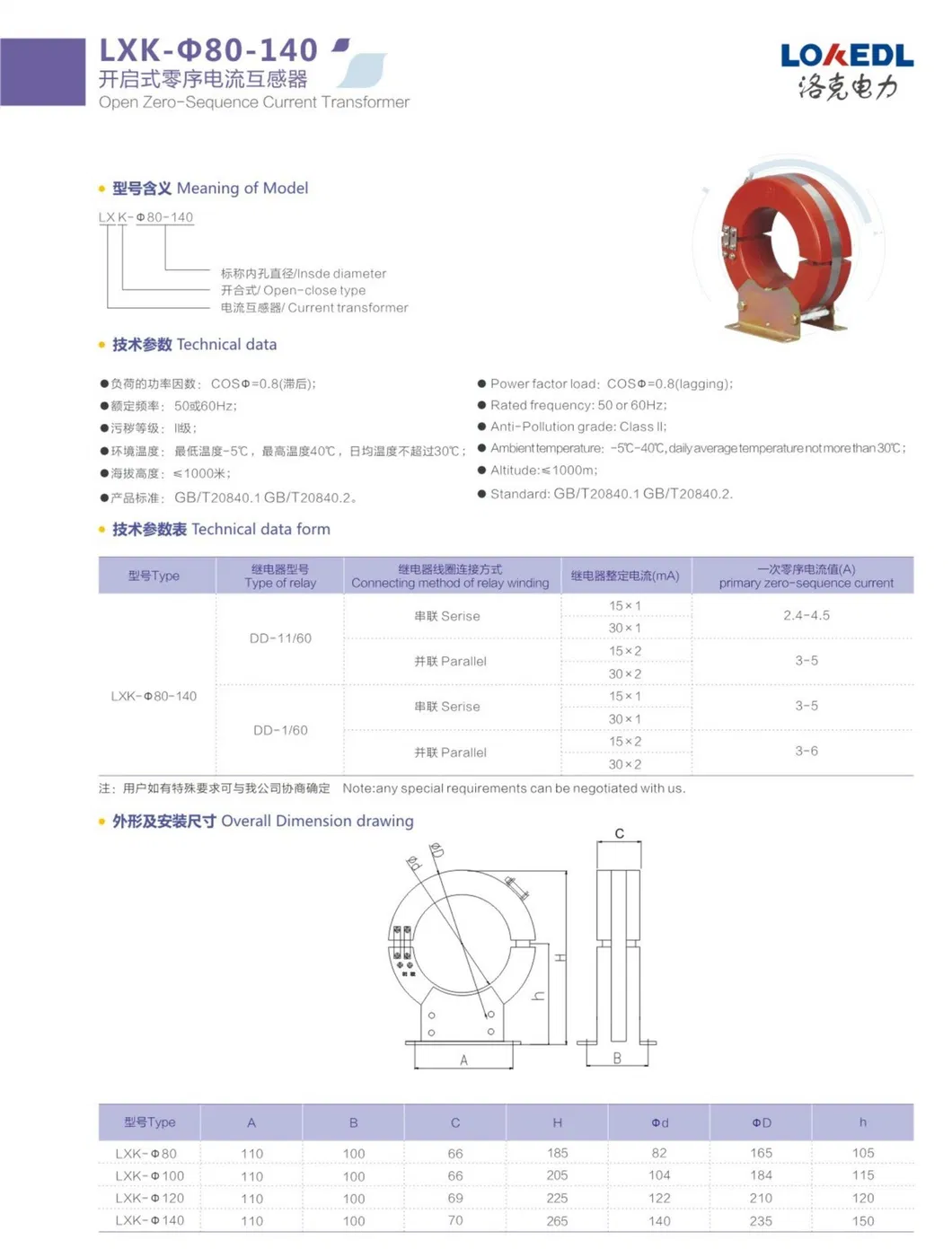

📐 Delinear e Dimensões de Montagem
| Modelo | D | d | H | A | B | C |
|---|---|---|---|---|---|---|
| LXK-φ80 | 80 | 160 | 180 | 120 | 104 | 122 |
| LXK-φ100 | 100 | 180 | 200 | 120 | 104 | 122 |
| LXK-φ120 | 120 | 200 | 220 | 120 | 104 | 122 |
| LXK-φ140 | 140 | 220 | 240 | 120 | 104 | 122 |
| LXK-φ150 | 150 | 230 | 250 | 120 | 104 | 122 |
| LXK-φ180 | 180 | 260 | 280 | 120 | 104 | 122 |
| LXK-φ185 | 185 | 265 | 285 | 120 | 104 | 122 |
| LXK-φ250 | 250 | 370 | 405 | 180 | 148 | 180 |
📷 Fotografias Detalhadas

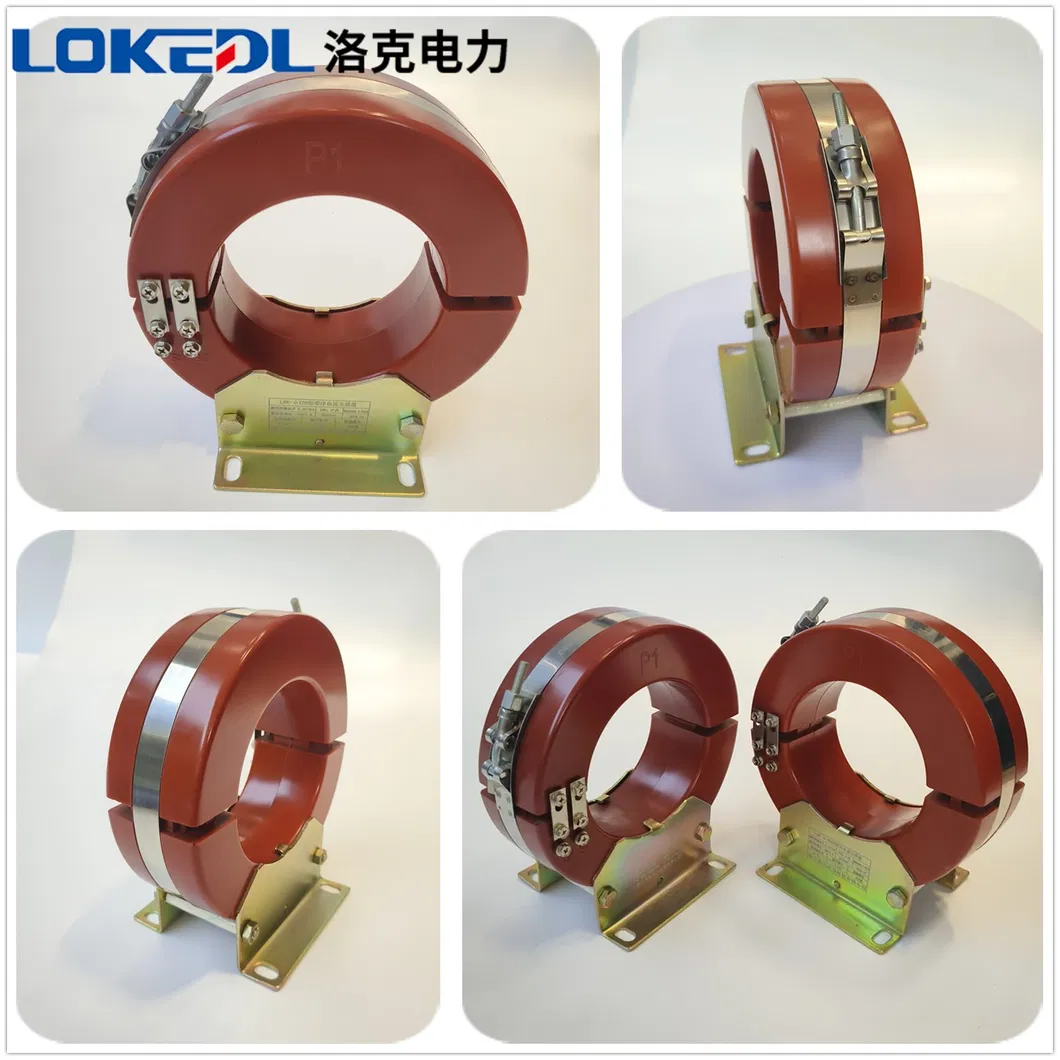

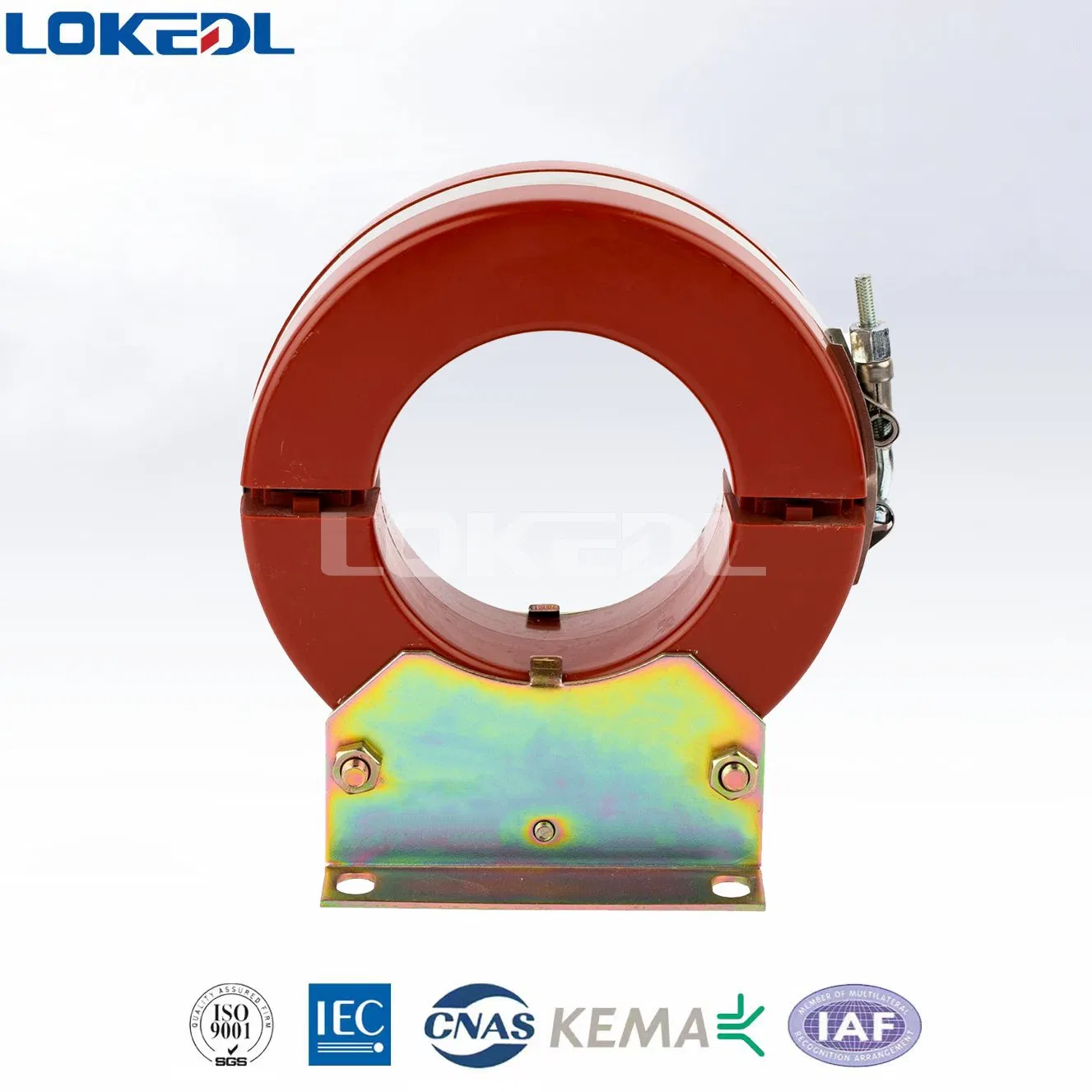

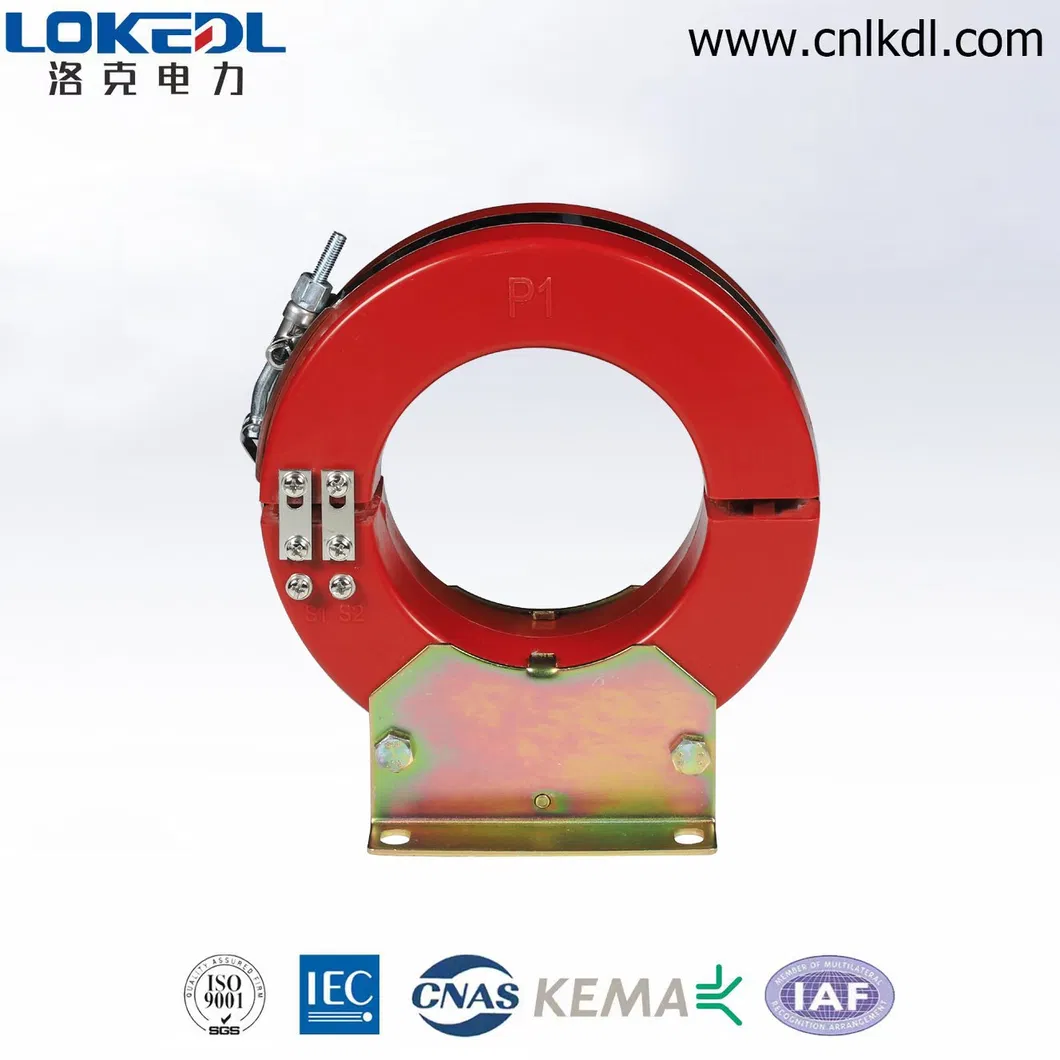

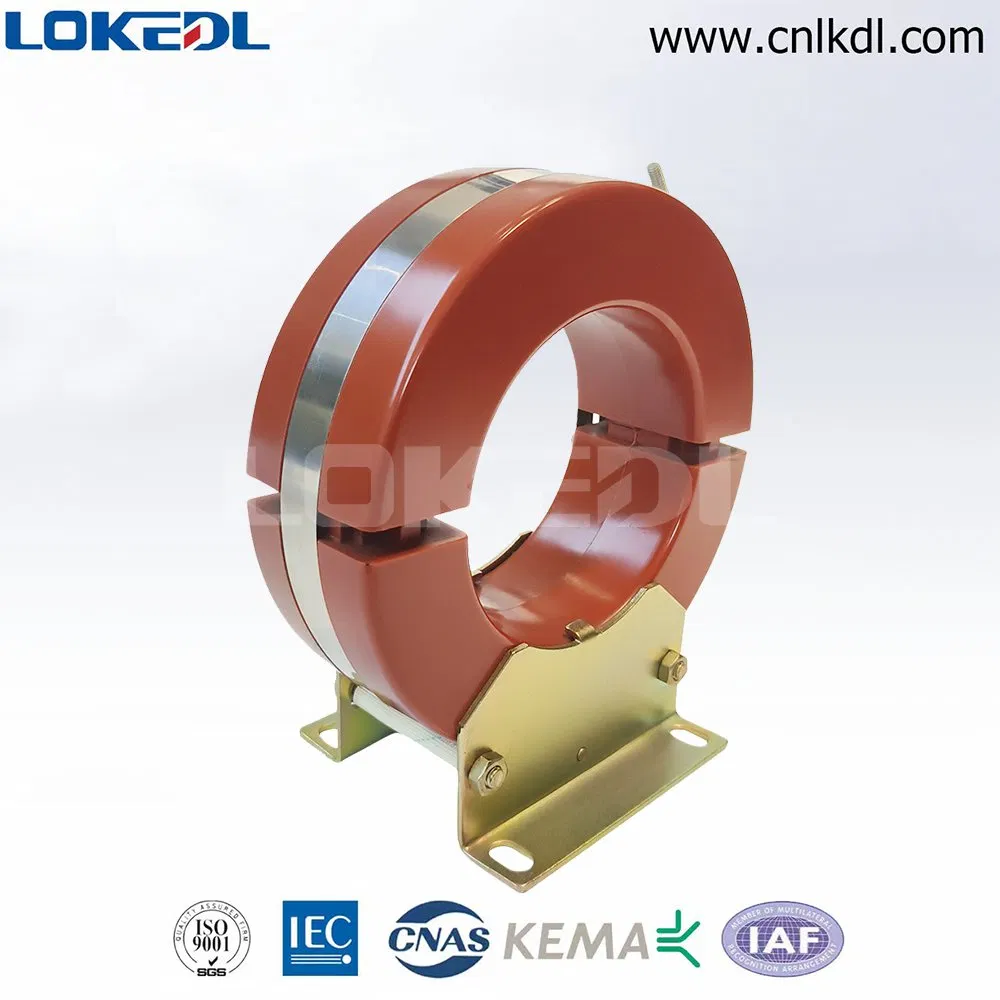

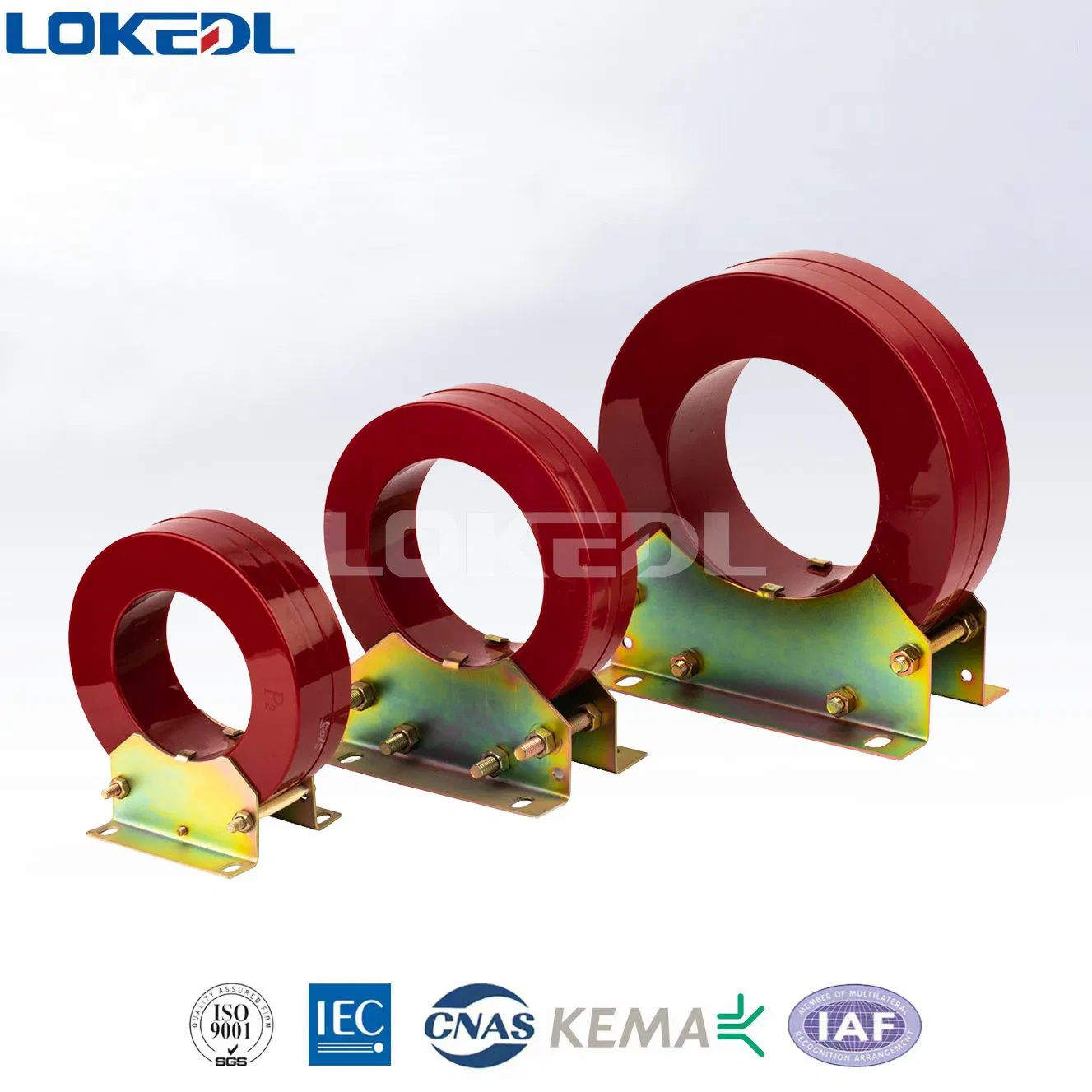

Imagens do Produto
Especificações do Produto

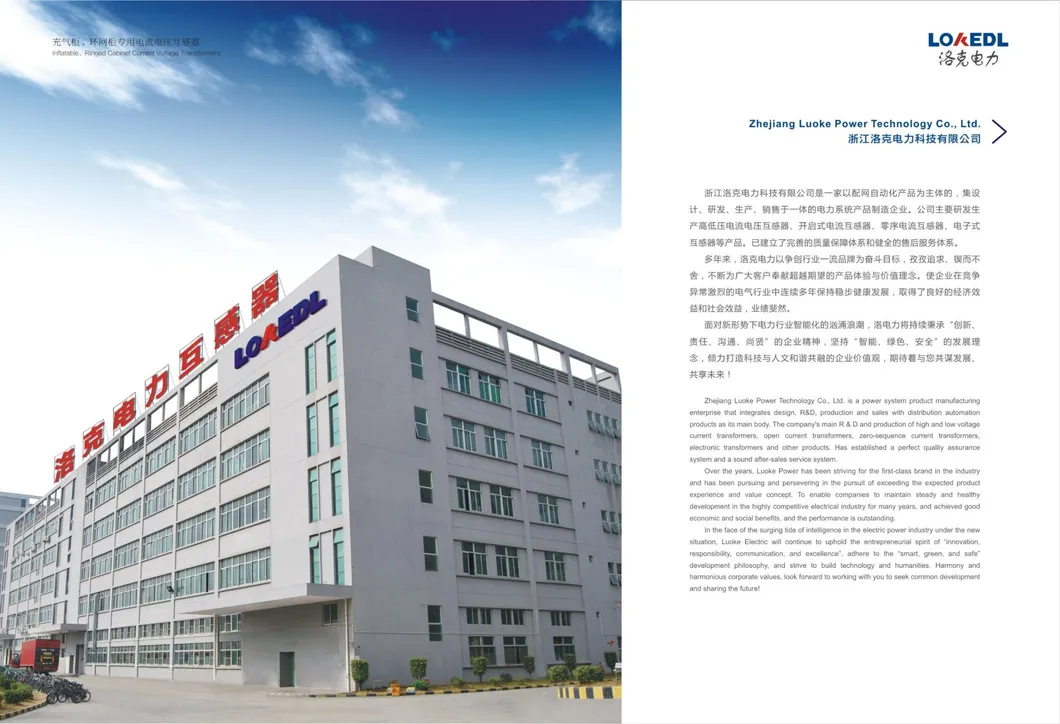

🏢 Perfil da Empresa

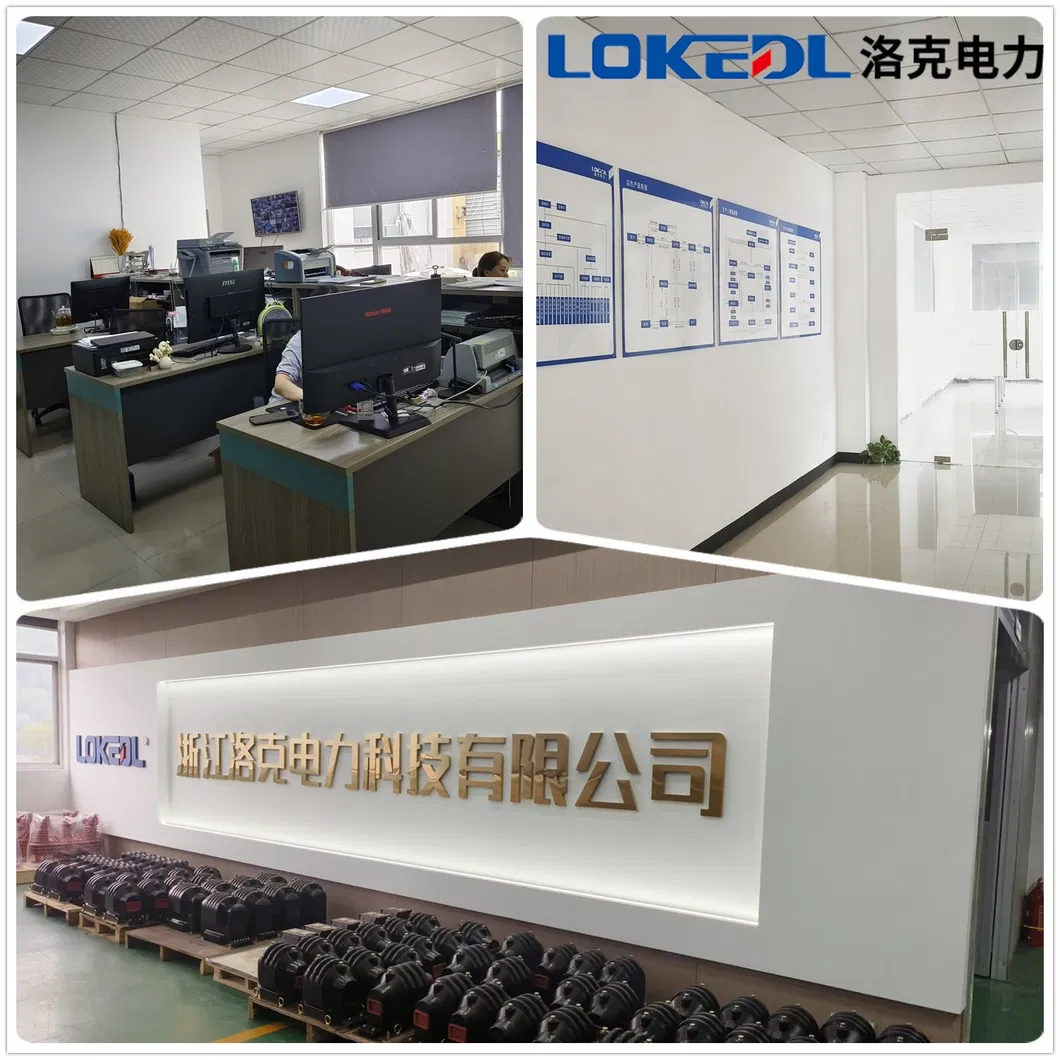

🏭 Nossa Oficina

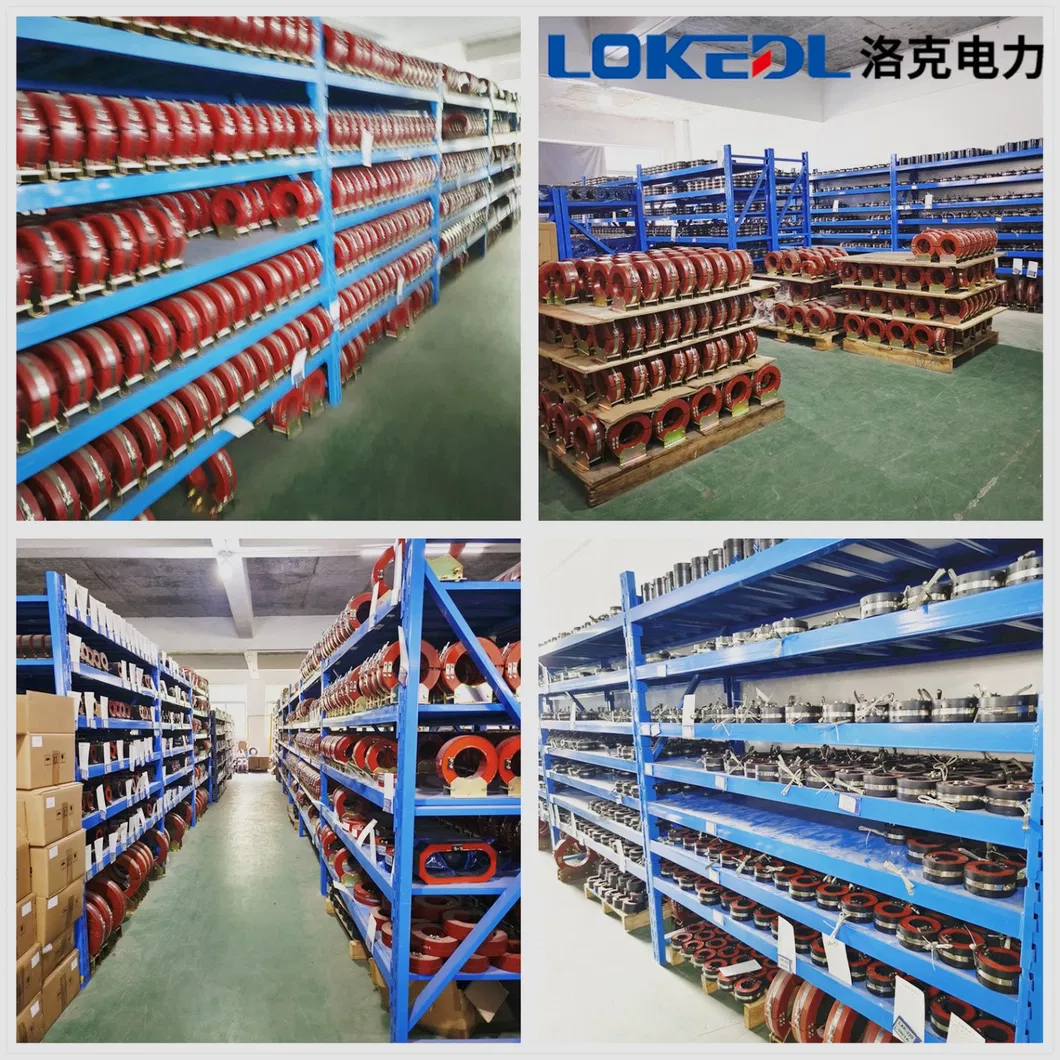

Nosso Armazém
O suficiente em estoque, promovendo uma produção ágil e entrega rápida.
O suficiente em estoque, promovendo uma produção ágil e entrega rápida.

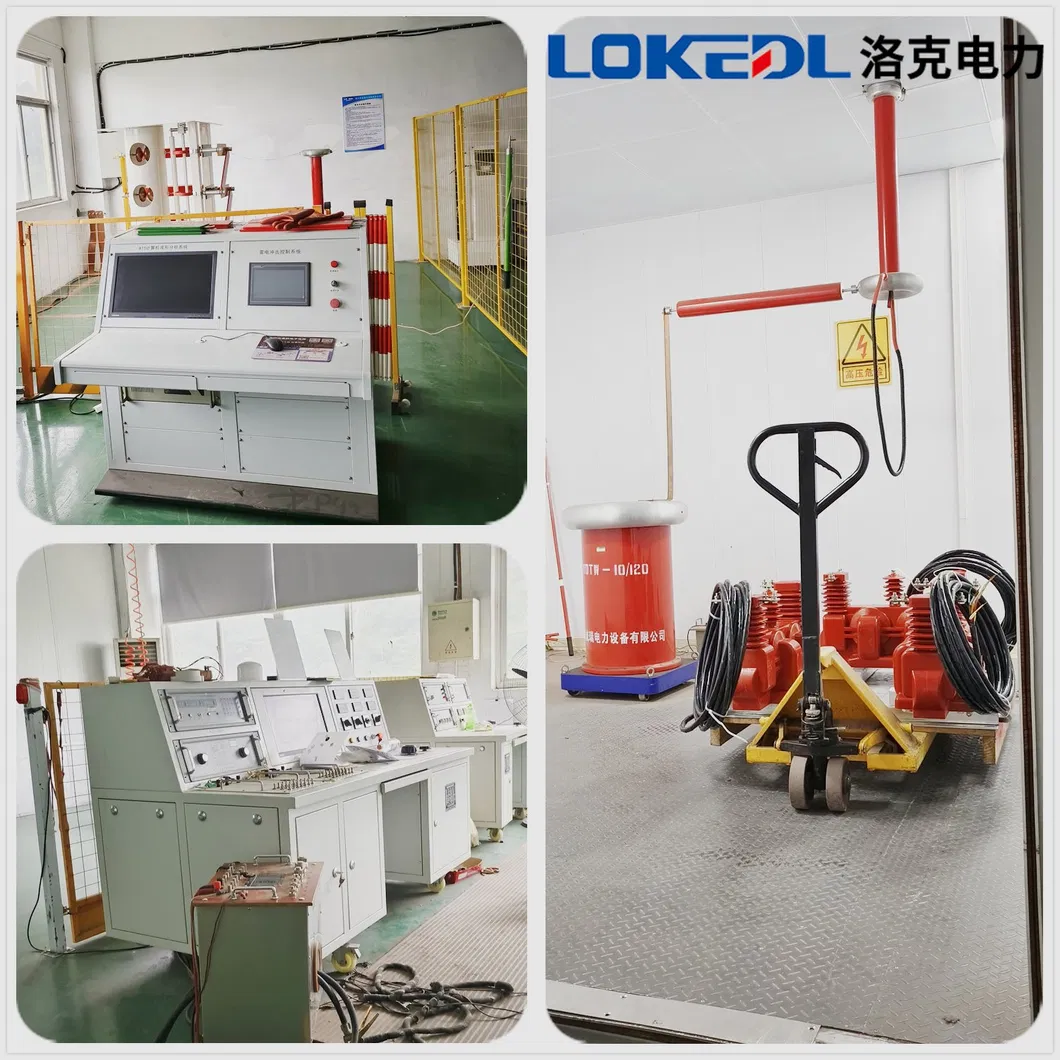

Nossos Equipamentos de Teste
Equipamentos avançados para garantir que cada CT/PT atenda integralmente às qualificações necessárias.
Equipamentos avançados para garantir que cada CT/PT atenda integralmente às qualificações necessárias.
📜 Certificações
🛍️ Principais Produtos

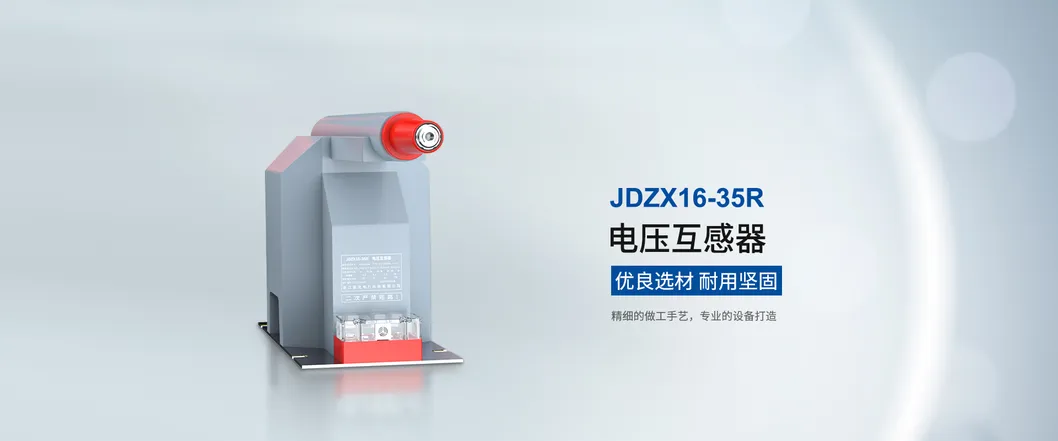

Transformador Interno 35kv
Transformador Externo Modular

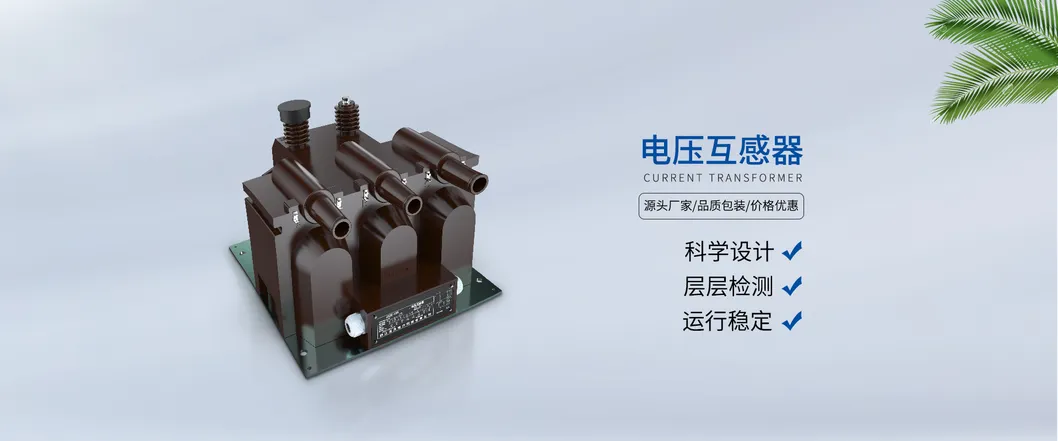

Transformador de Voltagem 10kv
