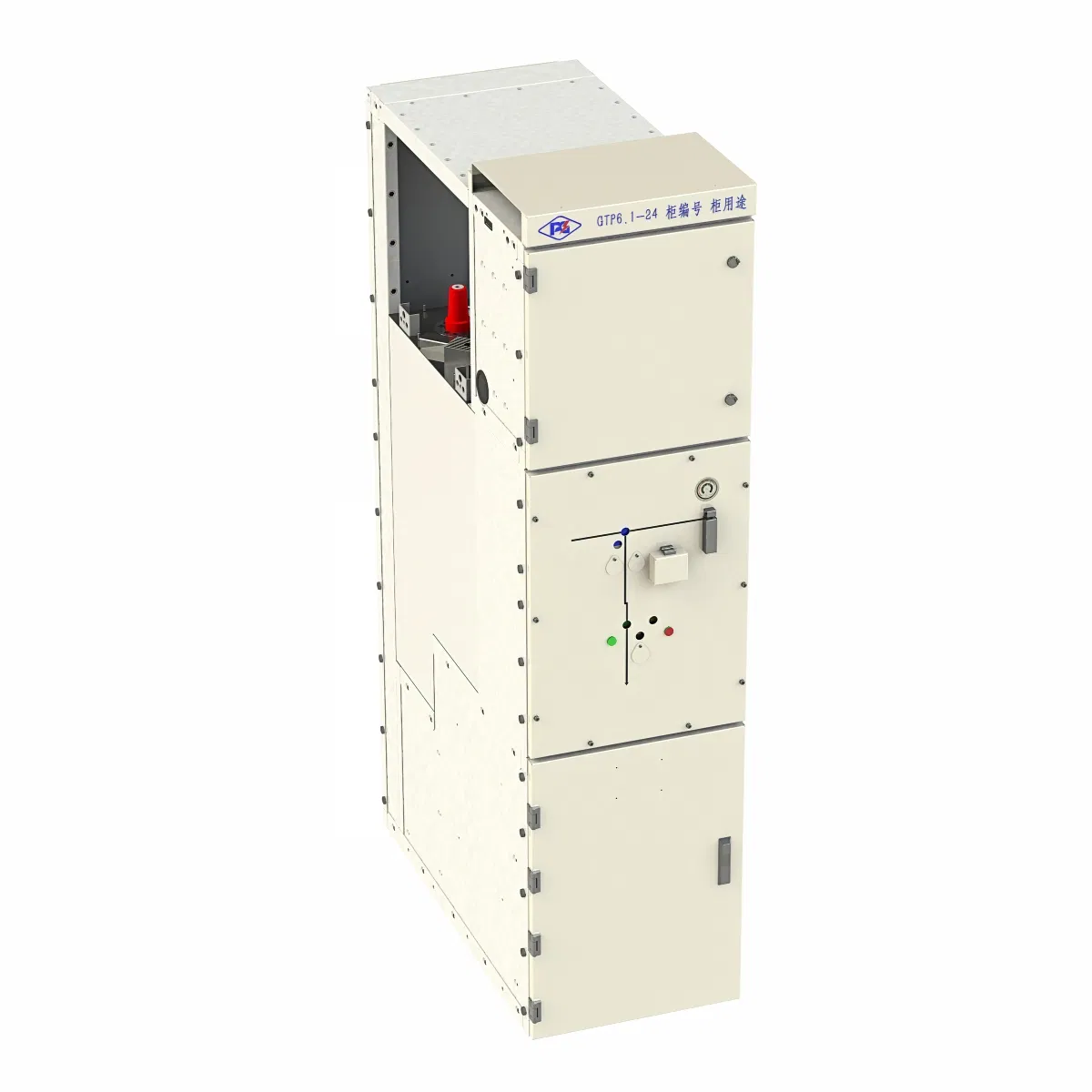

I. Nome do produto: 24 kV Gabinete com isolamento de gás amigo do ambiente

II. Introdução

O equipamento de comutação isolado a gás, tipo 24, com isolamento metálico, utiliza azoto de pressão micropositiva (N2) como gás isolante, com um disjuntor de vácuo para partir, evitando a utilização do hexafluoreto de enxofre de gás com potencial de aquecimento global elevado (SF6). O equipamento apresenta características tecnológicas ecológicas, compactas, sem manutenção, modulares e altamente fiáveis. O produto está em conformidade com as normas GB, DL e IEC, tornando-o particularmente adequado para sistemas ou subestações de média tensão em áreas urbanas com recursos terrestres limitados e ambientes adversos como altitude elevada, nevoeiro com sal elevado e humidade elevada.

III. Características e Vantagens

• Conformidade normativa: Está em conformidade com as normas nacionais relevantes, normas industriais e normas IEC: GB/T 3906, GB/T 11022, DL/T 404, DL/T 593, IEC 62271-200:2021, etc.
• Forte adaptabilidade ambiental: Todas as peças com tensão alta são vedadas na câmara de gás, com nível de proteção IP68 e extensões de barra condutora superior totalmente blindadas.
• Desempenho de isolamento superior: O gás N2 serve como meio isolante, proporcionando uma margem substancial de desempenho de isolamento, alcançando um desempenho de isolamento de "pressão manométrica zero", com a descarga parcial da unidade inteira inferior a 5 PC.
• Funcionamento simples e inteligência elevada: O disjuntor e o interruptor de três posições estão equipados com funções de funcionamento manual e eléctrico; podem ser adoptadas unidades inteligentes de controlo e protecção, com funções de controlo, protecção, medição e comunicação, cumprindo os requisitos de automação da rede de distribuição.
• Extensibilidade de esquema elevado: Os componentes modulares, tais como disjuntores de vácuo, interruptores de três posições de acção directa, interfaces de encaixe e extensões superiores de barramento, permitem a configuração de esquemas de cablagem adequados com base em requisitos específicos, oferecendo estruturas flexíveis, económicas e fiáveis.
• Prevenção Avançada: Atende aos requisitos de prevenção de cinco, com alta modularidade no intertravamento do interruptor de aterramento e da porta dianteira.
• Integração Inteligente: O gabinete de comutação pode ser instalado em subestações inteligentes de próxima geração, formando um projeto modular, integrado e abrangente e inteligente.
• Design Integrado: O disjuntor e o interruptor de três posições estão integrados no design, com elevada modularidade e montagem simples, melhorando o desempenho de centralização do interruptor de três posições, assegurando ligações eléctricas estáveis e fiáveis. A extremidade inferior do contacto estático de isolamento foi concebida com uma base de ligação à terra, garantindo a segurança da quebra do isolamento.

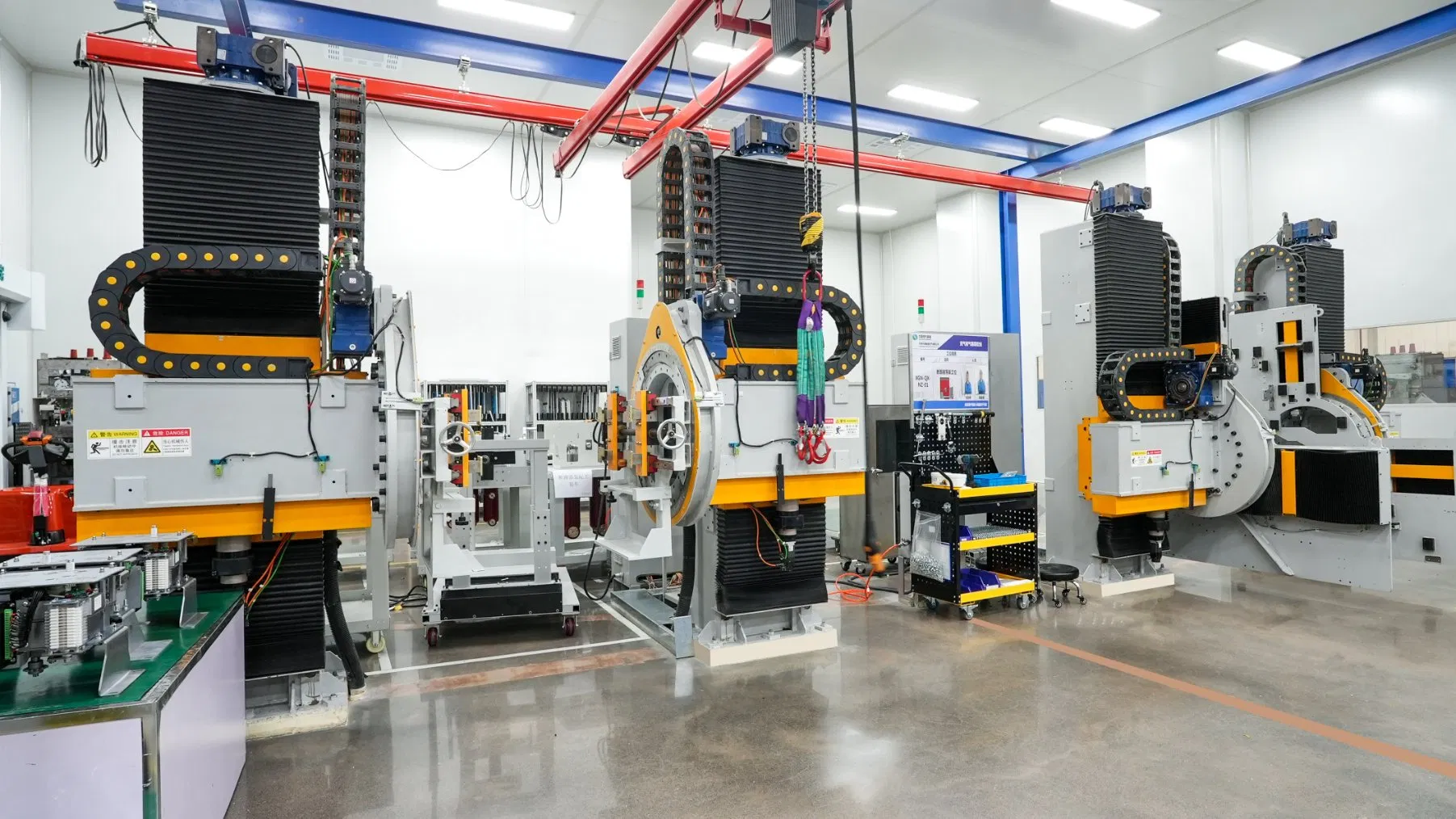

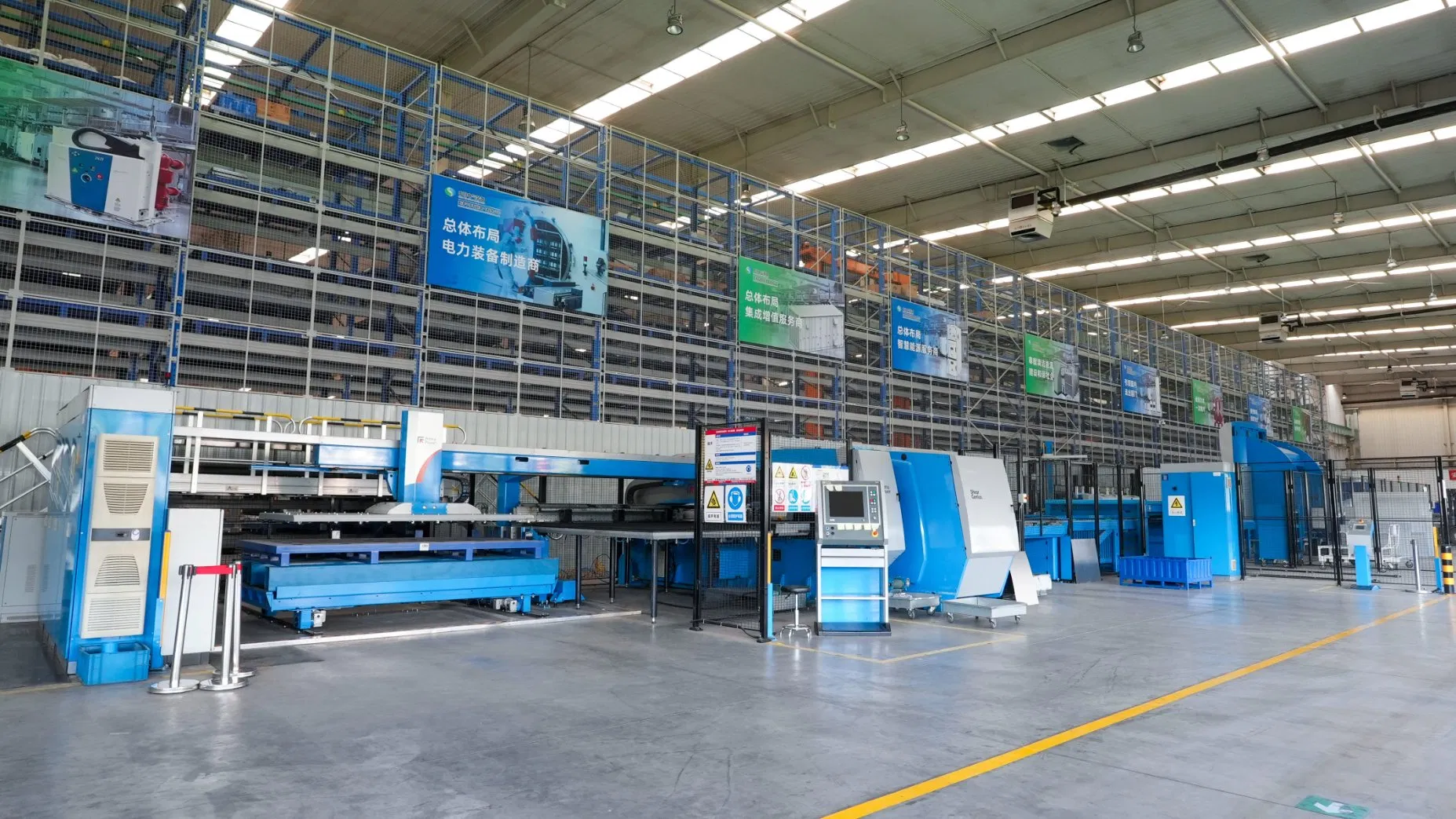

• Produção de Classe Mundial: Métodos de produção e teste de classe mundial, incluindo soldadura a laser, corte a laser e detecção de fugas de hélio. O depósito de gás, formado por placas de aço inoxidável de alta qualidade de 3 mm de soldadura por laser, possui uma estrutura de componentes de alta tensão totalmente fechada. A pressão nominal de enchimento é tão baixa quanto 0.02 MPa (20 ° C), com taxa de fuga baixa.
• Isolamento de Interface: Utilizando a tecnologia de isolamento de interface de alta tensão, os componentes de alta tensão adotam uma estrutura de encaixe, totalmente fechada em metal, garantindo alta segurança.
