24 Equipamento de Seccionamento Isolado a Gás Ecológico
Descrição do produto
Visão Geral
N ° de Modelo.
24 kV Environmentally Friendly Gas-insulated Switc
Tensão Nominal
12/24/40,5 kv
Frequência Nominal
50 hz
Corrente Nominal
1250A/2500A/3150A/4000A
Meio Isolante
Sf6/N2
Classe de Protecção
Armário: IP4X; Tanque de Gás: IP65
Corrente de Quebra de Curto-circuito Nominal
25ka/31.5ka/40ka
Pacote de Transporte
Caixa de Embalagem de Madeira
Especificação
600×1600×2520 / 800×1800×2520 / 600×1300×2400
Descrição de Produto

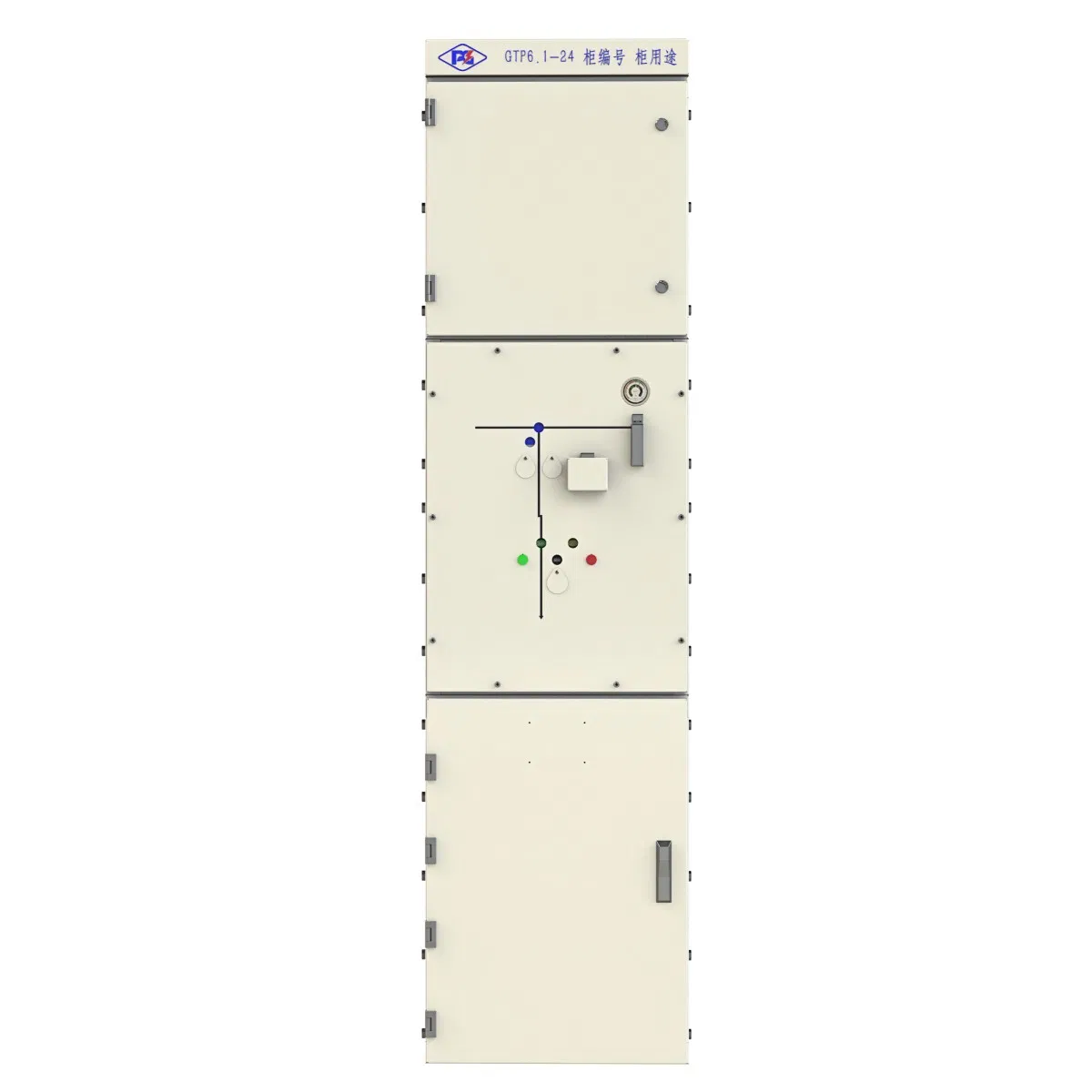

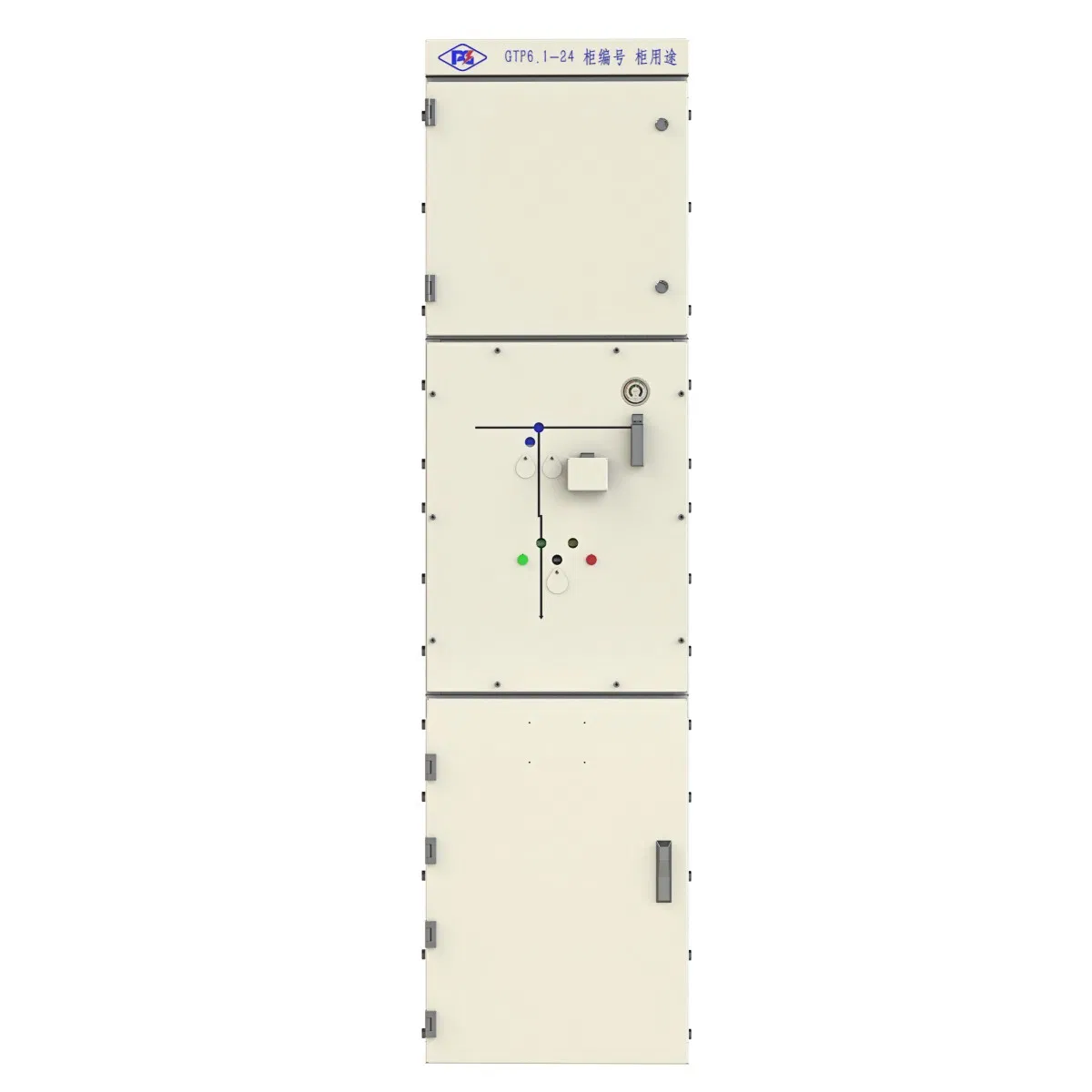

I. Nome do produto: 24 kV Gabinete com isolamento de gás amigo do ambiente
Modelo: 24/T1250-31.5
Introdução: O equipamento de comutação isolado a gás, tipo 24, com isolamento metálico, utiliza azoto de pressão micropositiva (N2) como gás isolante, com um disjuntor de vácuo para partir, evitando a utilização do hexafluoreto de enxofre de gás com potencial de aquecimento global elevado (SF6). O equipamento apresenta características tecnológicas ecológicas, compactas, sem manutenção, modulares e altamente fiáveis. O produto está em conformidade com as normas GB, DL e IEC, tornando-o particularmente adequado para sistemas ou subestações de média tensão em áreas urbanas com recursos terrestres limitados e ambientes adversos como altitude elevada, nevoeiro com sal elevado e humidade elevada.
II. Características e Vantagens
1
Está em conformidade com as normas nacionais relevantes, normas industriais e normas IEC: GB/T 3906, GB/T 11022, DL/T 404, DL/T 593, IEC 62271-200:2021, etc.
2
Forte adaptabilidade a ambientes para todas as condições climatéricas: Todas as peças com tensão alta são vedadas na câmara de gás, com nível de proteção IP68 e extensões de barra condutora superior totalmente blindadas.
3
Desempenho de isolamento superior: O gás N2 serve como meio isolante, proporcionando uma margem substancial de desempenho de isolamento, alcançando um desempenho de isolamento de "pressão manométrica zero", com a descarga parcial da unidade inteira inferior a 5 PC.
4
Funcionamento simples e inteligência elevada: O disjuntor e o interruptor de três posições estão equipados com funções de funcionamento manual e eléctrico; podem ser adoptadas unidades inteligentes de controlo e protecção, com funções de controlo, protecção, medição e comunicação, cumprimento dos requisitos de automação da rede de distribuição.
5
Extensibilidade do esquema elevado: Os componentes modulares, tais como disjuntores de vácuo, interruptores de três posições de acção directa, interfaces de encaixe e extensões superiores de barramento, permitem a configuração de esquemas de cablagem adequados com base em requisitos específicos, oferecendo estruturas flexíveis, económicas e fiáveis.
6
Atende aos requisitos de prevenção de cinco, com alta modularidade no intertravamento do interruptor de aterramento e da porta dianteira.
7
O gabinete de comutação pode ser instalado em subestações inteligentes de próxima geração, formando um projeto modular, integrado e abrangente e inteligente.
8
O disjuntor e o interruptor de três posições estão integrados no design, com elevada modularidade e montagem simples, melhorando o desempenho de centralização do interruptor de três posições, assegurando ligações eléctricas estáveis e fiáveis. A extremidade inferior do contacto estático de isolamento foi concebida com uma base de ligação à terra, garantindo a segurança da quebra do isolamento.
9
Métodos de produção e teste de classe mundial, incluindo soldadura a laser, corte a laser e detecção de fugas de hélio. O depósito de gás, formado por placas de aço inoxidável de alta qualidade de 3 mm de soldadura por laser, possui uma estrutura de componentes de alta tensão totalmente fechada, que cumpre os requisitos operacionais em ambientes adversos, tais como altitude elevada, humidade elevada e poeira elevada.
10
Utilizando a tecnologia de isolamento de interface de alta tensão, os componentes de alta tensão adotam uma estrutura de encaixe, totalmente fechada em metal, garantindo alta segurança.
| Itens | Unidade | Parâmetro | |
|---|---|---|---|
| Tensão nominal | kV | 24 | |
| Corrente nominal | A | 1250 | |
| Frequência nominal | Hz | 50/60 | |
| Tensão nominal de resistência a frequência de potência de curto prazo (RMS) | Para terra e entre fases | kV | 65 |
| Entre fraturas isolantes | kV | 79 | |
| Tensão de resistência nominal a impulsos de raios (pico) | Para terra e entre fases | kV | 125 |
| Entre fraturas isolantes | kV | 145 | |
| Corrente de quebra de curto-circuito nominal | kA | 31.5 | |
| Corrente nominal de fecho de curto-circuito (pico) | kA | 82 | |
| Resistência nominal a curto prazo à corrente/duração | kA/s | 31.5/4 | |
| Corrente de resistência nominal ao pico | kA | 82 | |
| Corrente de ruptura do carregamento do cabo nominal | A | 25 | |
| Sequência de funcionamento nominal | - | O-0,3s-CO-15s-CO | |
| Gás isolante | - | N2 | |
| Pressão nominal de enchimento (absoluta, 20 ° C) | MPa | 0.12 | |
| Pressão de funcionamento mínima (absoluta, 20 ° C) | MPa | 0.1 | |
| Taxa anual de fuga de gás | %/Y | ≤ 0.05 | |
| Grau IP | Caixa de ar | - | IP68 |
| Corpo do armário | - | IP4X | |
| Tensão nominal do circuito auxiliar | V | DC110,220 AC220 | |
| Grau de vida útil do sistema elétrico | - | E2, C2 | |
| Grau de vida útil mecânica | - | M2 | |
| Dimensões do armário (largura x profundidade x altura) | mm | 600x1220 × 2250 | |
| Material | - | Armário: 2 placas revestidas a alumínio-zinco; Depósito de gás: 3 placas de aço inoxidável | |
PERGUNTAS FREQUENTES
1. Se estiver interessado no seu painel de distribuição, quando posso receber a sua cotação após enviar a consulta?
R: Responderemos à sua pergunta no prazo de 8 horas para confirmar os detalhes. Fornecer uma cotação detalhada e precisa requer uma revisão técnica minuciosa.
2. Posso obter uma amostra antes de fazer uma encomenda a granel?
R: Sim, você pode fazer uma ordem de amostra. A quantidade mínima de encomenda para uma amostra é de 1 unidade. Isto permite-lhe avaliar a qualidade e o desempenho do nosso produto em primeira mão antes de tomar uma decisão de compra mais ampla.
3. Você suporta impressão de logotipo OEM e personalizado?
R: Absolutamente. Oferecemos serviços OEM abrangentes, incluindo impressão de logotipo personalizado e modificações técnicas para atender às suas necessidades específicas. Partilhe o seu design ou especificações para uma solução personalizada.
4. Qual é a sua política de garantia padrão?
R: Fornecemos uma garantia padrão de 1 ano para os nossos produtos. Para projetos que exigem suporte mais longo, somos flexíveis e abertos para discutir os termos da garantia estendida.
5. Qual é o seu tempo de produção geral?
R: O nosso tempo de produção padrão é de 30-45 dias. Tenha em atenção que os planos de entrega finais podem variar consoante a quantidade da encomenda, o nível de personalização do produto e a capacidade de produção atual. Será confirmada uma cronologia precisa com a sua encomenda.
6. Você fornece suporte técnico ou orientação de instalação?
R: Sim, fornececemos suporte técnico abrangente, incluindo documentação detalhada do produto, orientação para instalação e assistência online. Para projetos grandes ou complexos, também podemos providenciar serviços de suporte no local.
