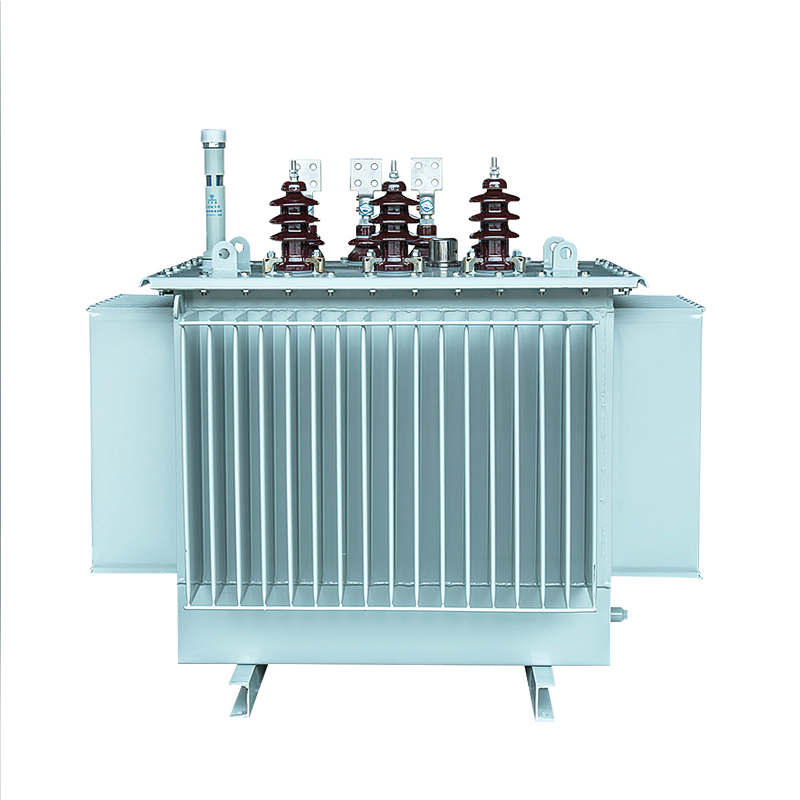

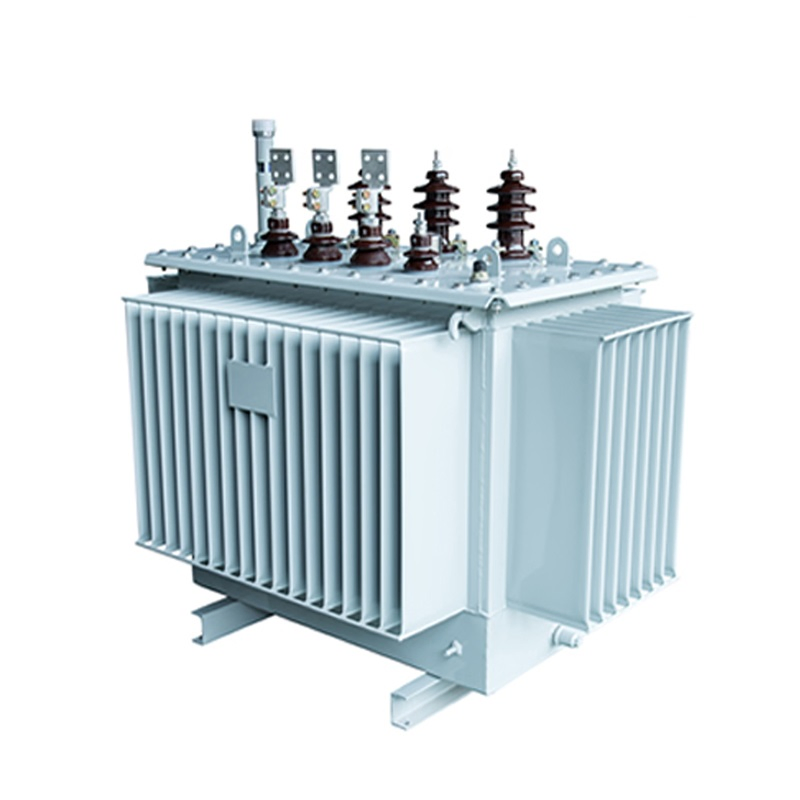

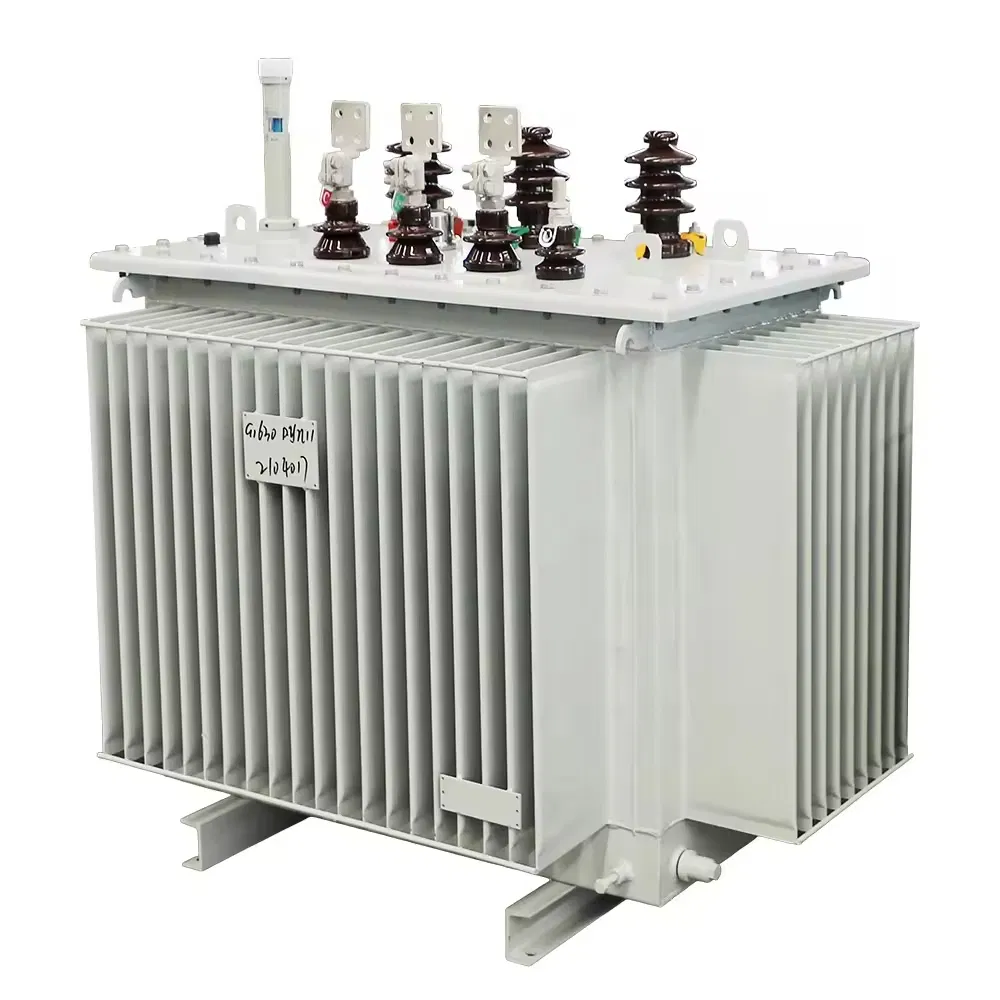

Transformador de Isolamento de Fornecimento de Energia Elétrica de Alta Tensão 33kv Aumentar Transmissão de Onan Distribuição Reduzir com Núcleo de Cobre

Costumização: Disponível
Aplicação: Energia, Eletrônico
Fase: Três

Descrição do produto

Visão Geral - Informação Básica
N ° de Modelo.
SM-NX2
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Imersos em Óleo
Tipo de enrolamento
Transformador de Dois Enrolamentos
Certificação
ISO9001-2000, ISO9001
Uso
Combinado Transformer, Transformador de potência, Transformador de distribuição
Características de frequência
Frequência Alta
Forma do Núcleo
U
Nome
reduzir o transformador de distribuição imerso em óleo
Capacidade
30 ~ 2500 kva
Capacidade 2
10 kv, 20 kv, 35 kv
Baixa tensão
0,4 kva
Material do núcleo
aço de silicone
Classe de isolamento
classe h.
Enrolamento
cooper/alumínio
Caixa
ip20/ip23
Modelo
sm-nx1, sm-nx2, s11, s13, s11-m, s13-m
Pacote de Transporte
caixa de madeira
Especificação
80 x 120 x 120 cm
Código HS
85043490
Capacidade de Produção
5000 peças/ano
Parâmetros do produto
Transformador de distribuição imerso em óleo de redução de potência elétrica trifásica
Nominal Capacidade (KVA) Junção grupo labe Combinação de tensão (KV) Sem carga atual (%) Perda de carga (W) Perda sem carga (W) Curto-circuito impedância (%)
(H.V.) Intervalo de toque (%) (V.L.)
30 Dyn11
Yyn0
10
6.3
6
± 5
± 2 × 2.5%
0.4 1.5 630/600 80 4.0
50 1.3 910/870 100
63 1.2 1090/1040 110
80 1.2 1310/1250 130
100 1.1 1580/1500 150
125 1.1 1890/1800 170
160 1.0 2310/2200 200
200 1.0 2730/2600 240
250 0.9 3200/3050 290
315 0.9 3830/3650 340
400 0.8 4520/4300 410
500 0.8 5410/5150 480
630 0.6 6200 570 4.5
800 0.6 7500 700
1000 0.6 10300 830
1250 0.5 12000 970
1600 0.5 14500 1170
Descrição do produto

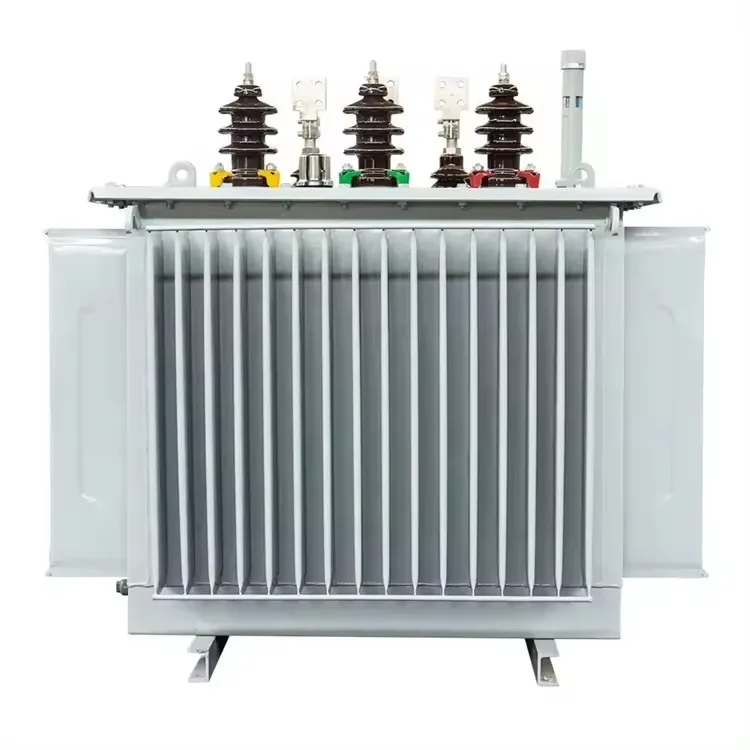

Transformador de Isolamento de Fornecimento de Energia Elétrica de Alta Tensão
Produto economizador de energia transformador de classe secundária de classe secundária a óleo eficiente é desenvolvido através da pesquisa e aplicação de novos materiais, nova tecnologia e combinação de inovação independente e introdução de tecnologia, através da optimização e design inovador da estrutura central e de coluna, para reduzir a ausência de carga e ruído.
Transformadores imersos em óleo oferecem muitas vantagens. Possui um bom desempenho de dissipação de calor e pode assegurar eficazmente o funcionamento estável do transformador; tem um excelente desempenho de isolamento e uma elevada fiabilidade; é fácil ajustar a tensão e pode adaptar-se às diferentes necessidades de electricidade; e a sua tecnologia está madura e o seu custo é relativamente baixo.

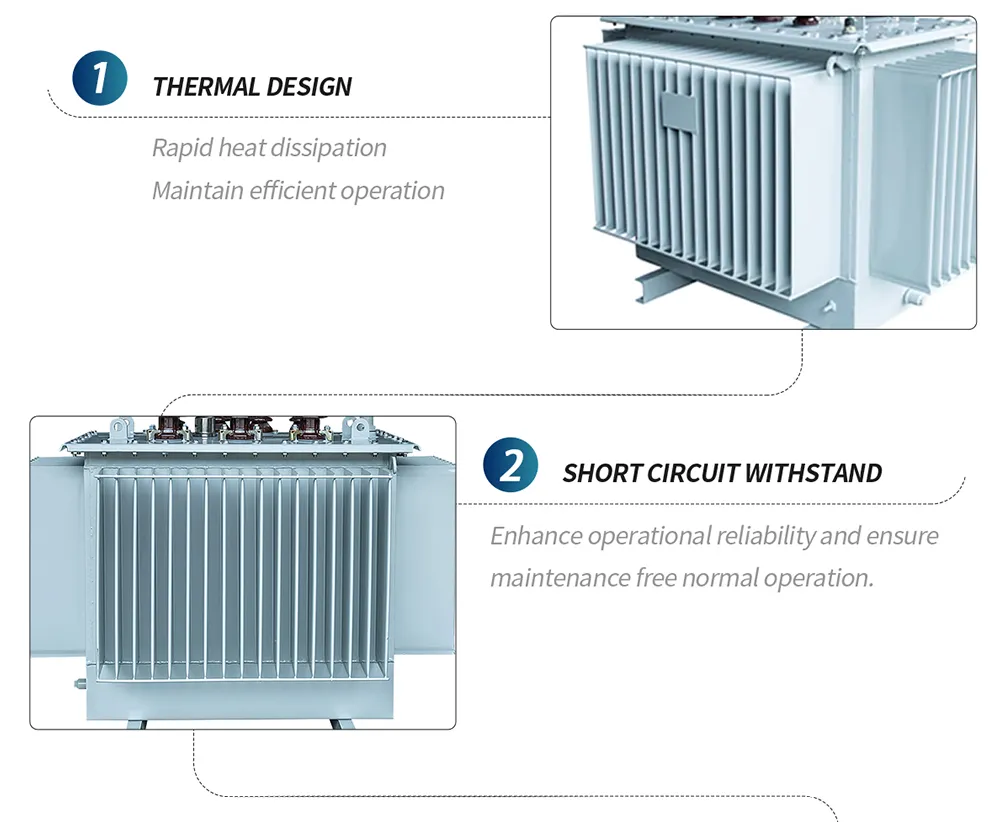

Estrutura do Transformador

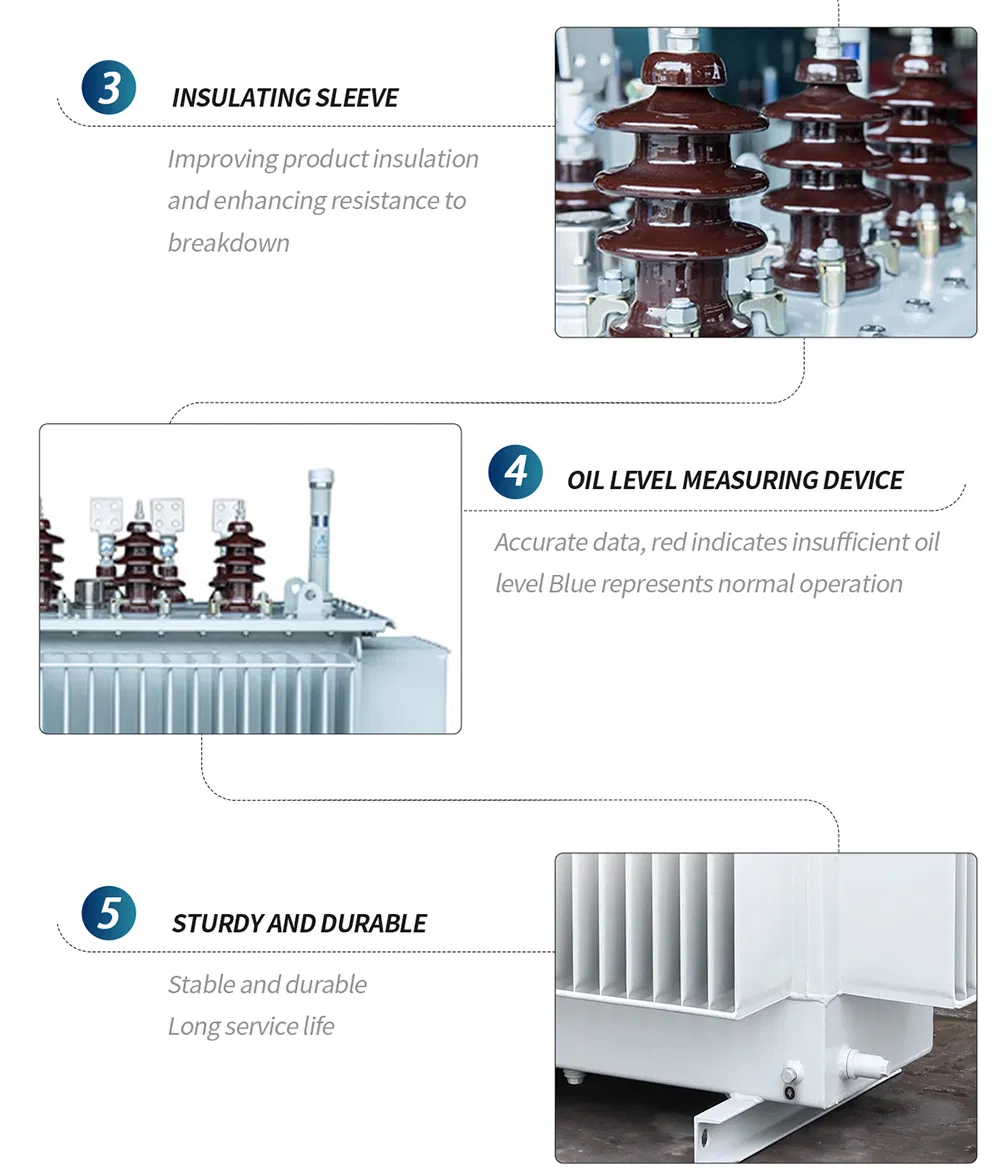

Detalhe do Transformador
Núcleo de ferro: O núcleo é feito de alta permeabilidade magnética grão orientado frio laminado folha de aço de silício. O núcleo de ferro é um novo tipo de núcleo de ferro, e o núcleo obliaue oblintado tem uma seção central de um degrau multi-escalonado, e o ferro voke e o núcleo de ferro têm seções iguais.
Enrolamento: O enrolamento adota passagem de óleo ondulado, sem processo de pintura por imersão e a correia de aperto é amarrada; os cordões são bobinas concêntricas: o enrolamento de alta tensão tem torneiras correspondentes aos requisitos de tensão de ligação e é conduzido para o comutador de torneiras, o interruptor está montado na tampa da caixa e tem de ser cortado. A tensão da torneira pode ser alterada após a alimentação.
Dispositivo de protecção de segurança: O transformador de 30 a 2000 kVA está equipado com uma válvula de alívio de pressão; pode ser instalado UM relé de gás com um terminal de alarme e de disparo, de acordo com os requisitos do utilizador.
Dispositivo de medição da temperatura do óleo: O transformador está equipado com um suporte de tubo de um termómetro de vidro e a sede do tubo está disposta na parte superior do reservatório de óleo e sobressai para o óleo em 120 ± 10 mm; o transformador de 1000 - 2000kVA está equipado com um termómetro de sinal exterior.
Medidor de temperatura de transformador
Produto principal

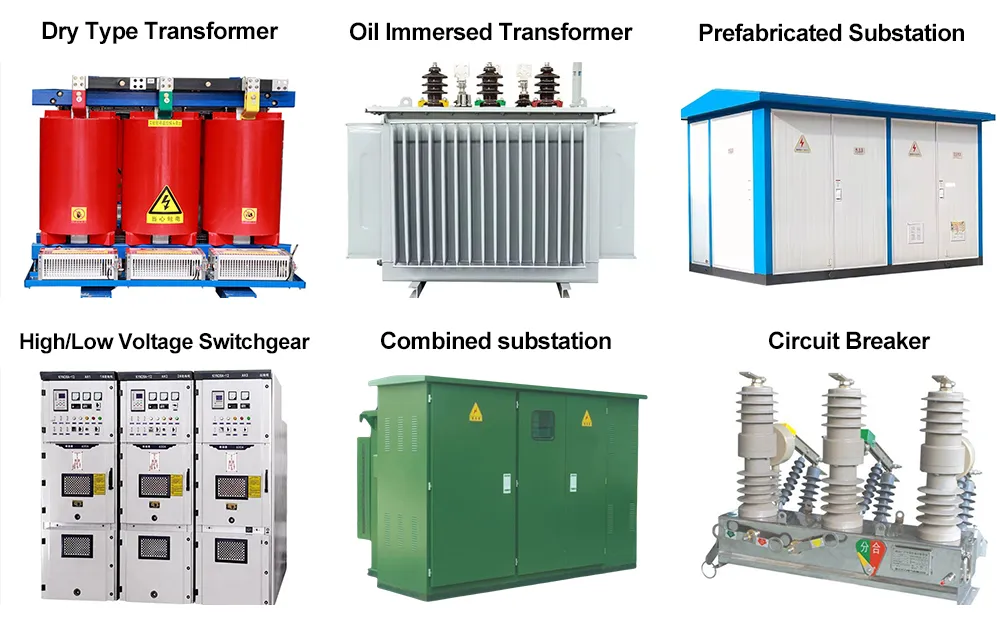

Produto Principal Transformadores
Instalação no local

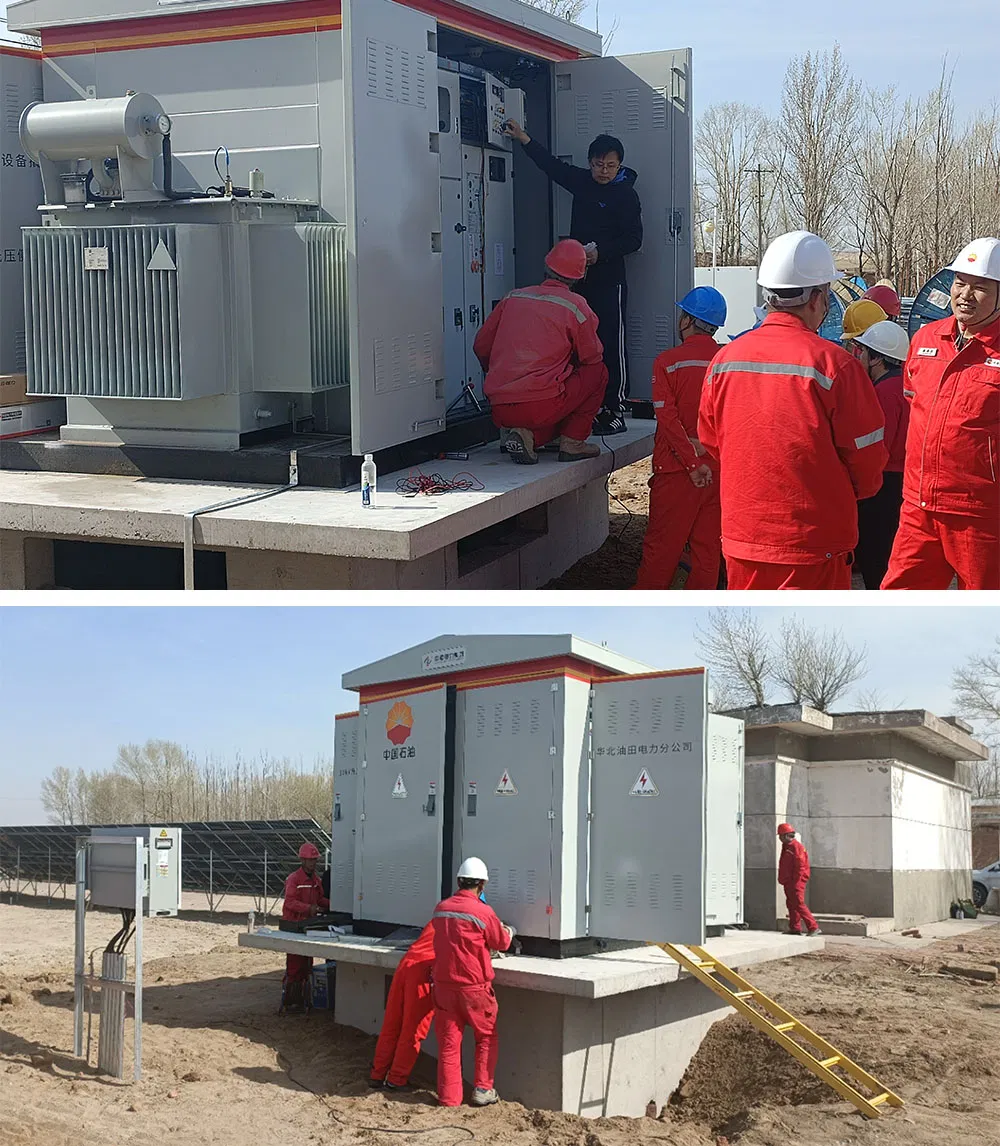

Instalação de transformador no local
Perfil da empresa
É uma empresa tecnológica inteligente que se dedica ao fabrico e venda de transformadores de potência em I&D, armários de comutação de alta e baixa tensão, subestações do tipo caixa e produtos de suporte.
A fábrica cobre uma área de quase 100,000 metros quadrados, com um capital registrado de 60.6 milhões de yuan. Tem mais de 300 funcionários, 20 membros de filiais do partido, quase 20 engenheiros, e quase 50 pessoal técnico com títulos intermediários. A empresa depende de tecnologia e produção nacionais avançadas. E equipamento de teste, em conformidade com as normas de funcionamento do sistema de certificação de qualidade ISO9000, utilizando um design assistido por computador, para fornecer aos clientes produtos ecológicos, economizadores de energia, de baixo carbono e de alta qualidade que satisfaçam as características de cada região, de modo a satisfazer os requisitos fundamentais do mercado e de diferentes clientes.
Vista da Fábrica

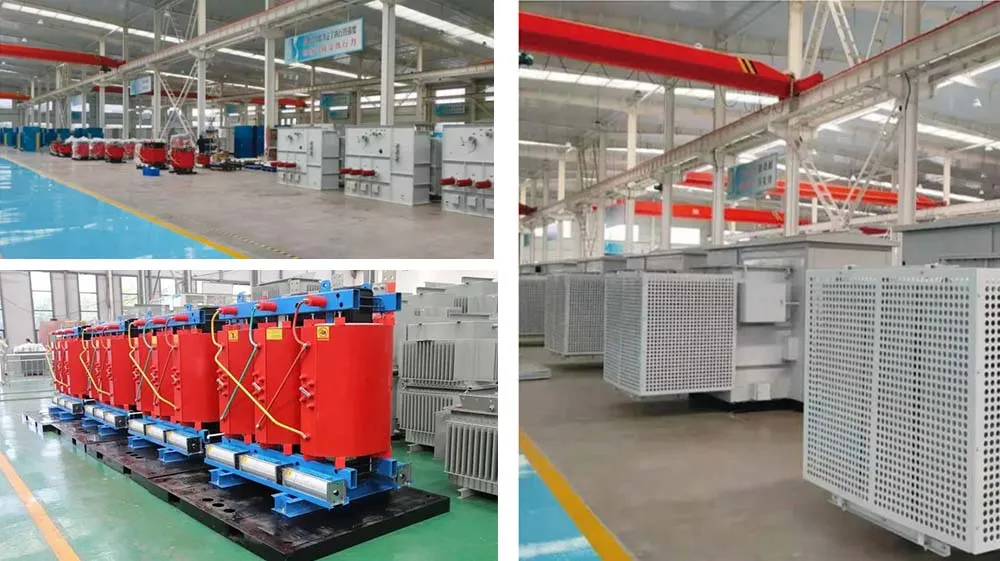

Equipamento da Fábrica

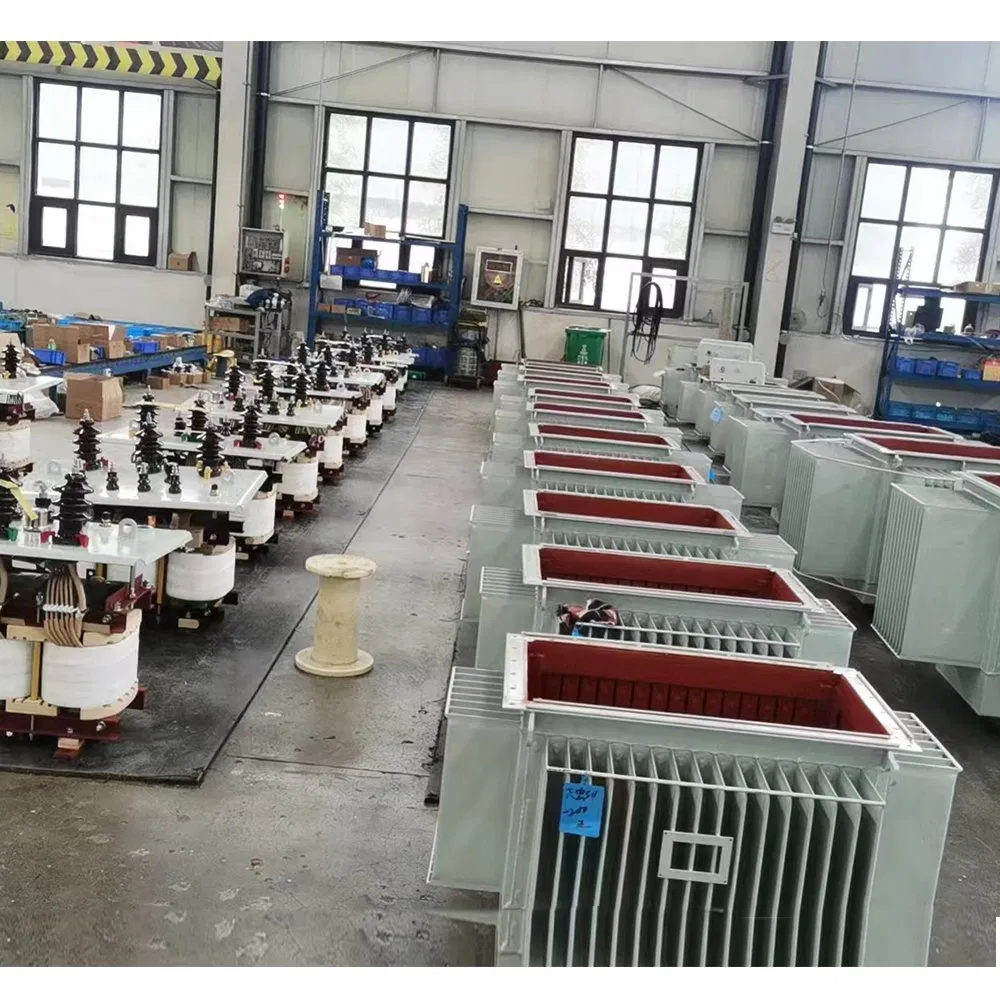

Oficina
Sempre se insiste em "esforçar-se por desenvolver com ciência e tecnologia, por sobreviver com qualidade, eficiência com gestão, mercado com integridade e desenvolvimento com inovação". Insistir na meticulosidade e excelência de cada detalhe e ligação, esforçar-se por concretizar a normalização e a gestão sistemática da qualidade dos produtos e acelerar a aplicação inovadora, a digestão e a absorção das novas tecnologias.
Através de amplos intercâmbios e cooperação técnica, investigação e desenvolvimento de produtos de alta fiabilidade, sem manutenção, inteligentes, economizadores de energia e de transmissão de energia e transformação ecológicos. Alcançar o objectivo de construir uma base de I&D e de fabrico de equipamento avançado como o desenvolvimento a médio e longo prazo. Empenhada em tornar-se o principal fornecedor mundial de equipamento de energia, tornando a marca mais notável devido à qualidade e revitalizando de forma abrangente a indústria nacional.

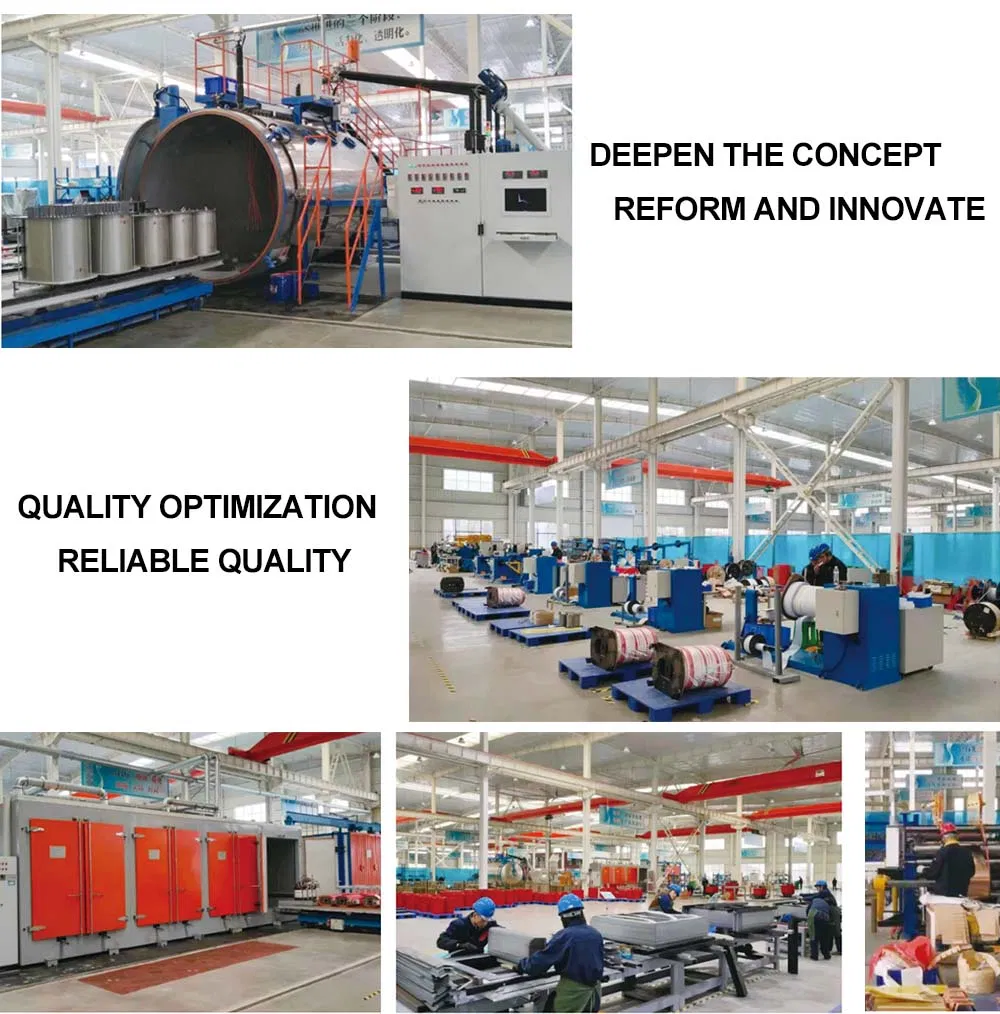

Instalações da Oficina
PERGUNTAS FREQUENTES
Q1 Quais são os seus termos de embalagem?
R: Geralmente, nós embalamos nossos bens em caixas brancas neutras e caixas de papelão marrons. Se você tiver registrado uma patente legalmente, poderemos embalar os produtos nas caixas de sua marca após receber suas cartas de autorização.
Q2 Quais são os seus termos de pagamento?
R: T/T 30% como depósito e 70% antes da entrega. Mostraremos as fotos dos produtos e pacotes antes de pagar o saldo.
Q3 Quais são os seus termos de entrega?
R: EXW, FOB, CFR, CIF, DDU.
Q4 Como sobre seu tempo de entrega?
R: Geralmente, levará de 3 a 10 dias após receber o pagamento antecipado. O tempo de entrega específico depende dos itens e da quantidade da sua encomenda.
Q5 Pode produzir de acordo com as amostras?
R: Sim, podemos produzir por suas amostras ou desenhos técnicos. Nós podemos construir os moldes e os dispositivos elétricos.
Q6 Como você faz nosso negócio a longo prazo e bom relacionamento?
R: 1. Mantemos uma boa qualidade e um preço competitivo para garantir que os nossos clientes beneficiam; 2. Respeitamos todos os clientes como nossos amigos e fazemos negócios e fazemos amigos com eles, não importa de onde eles venham.
