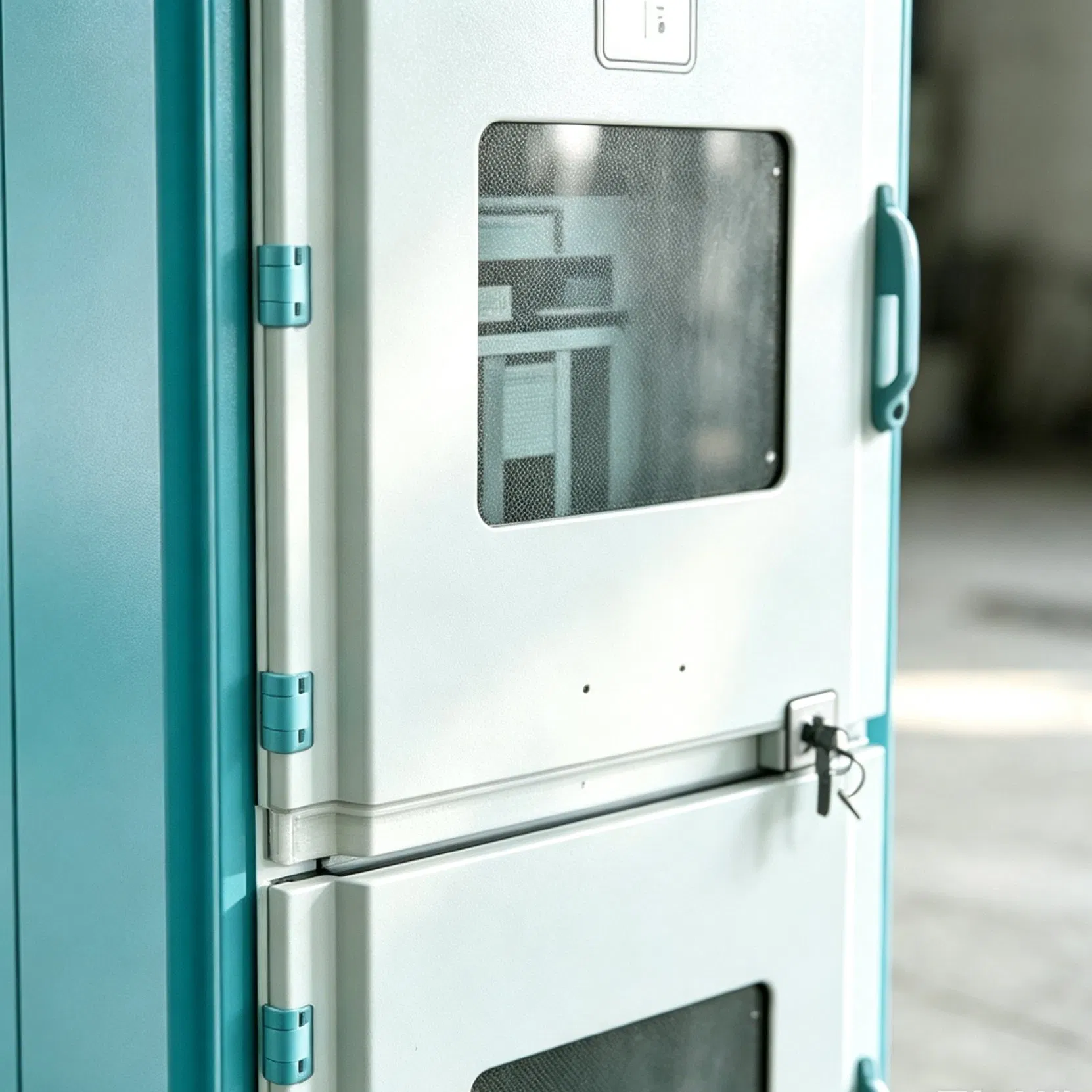

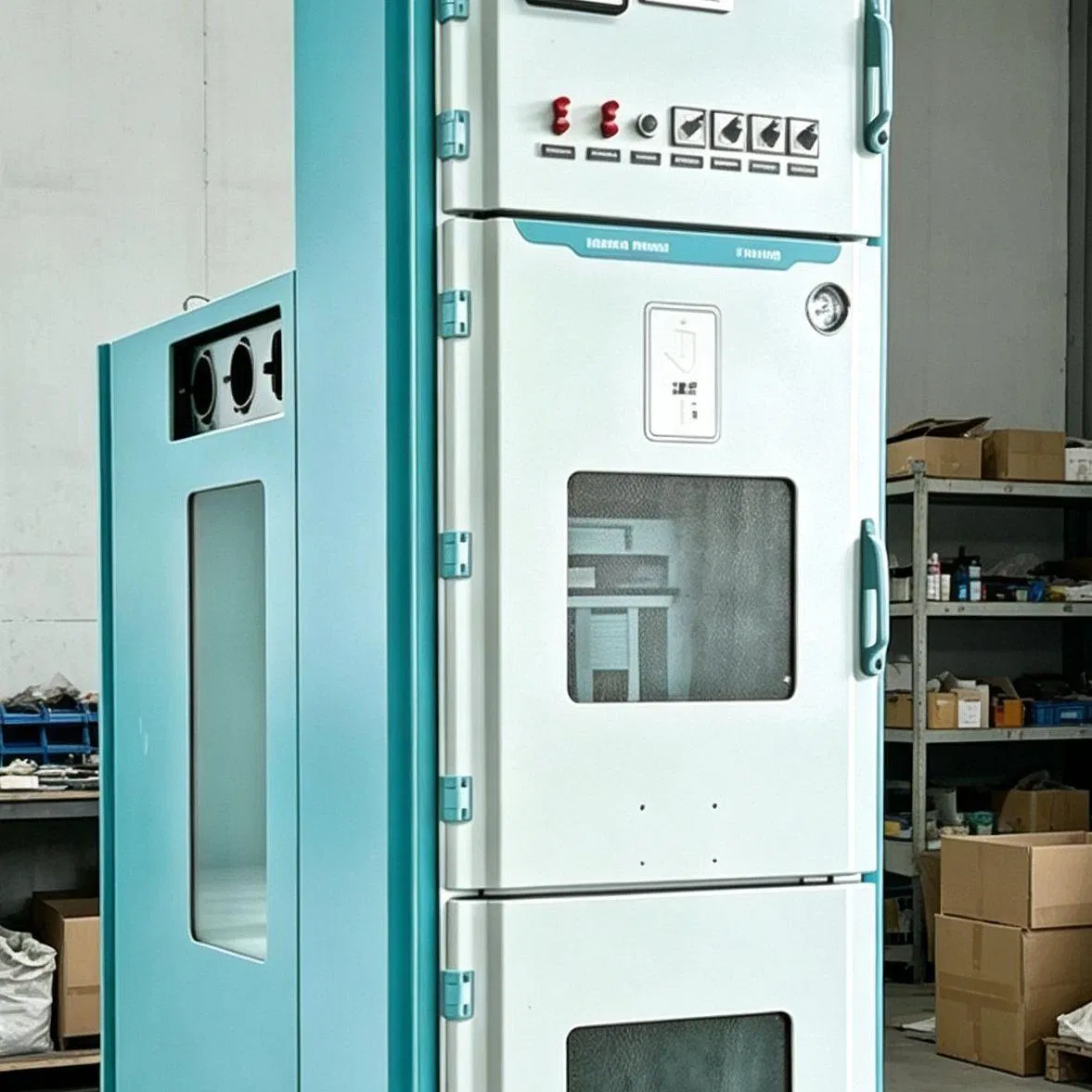

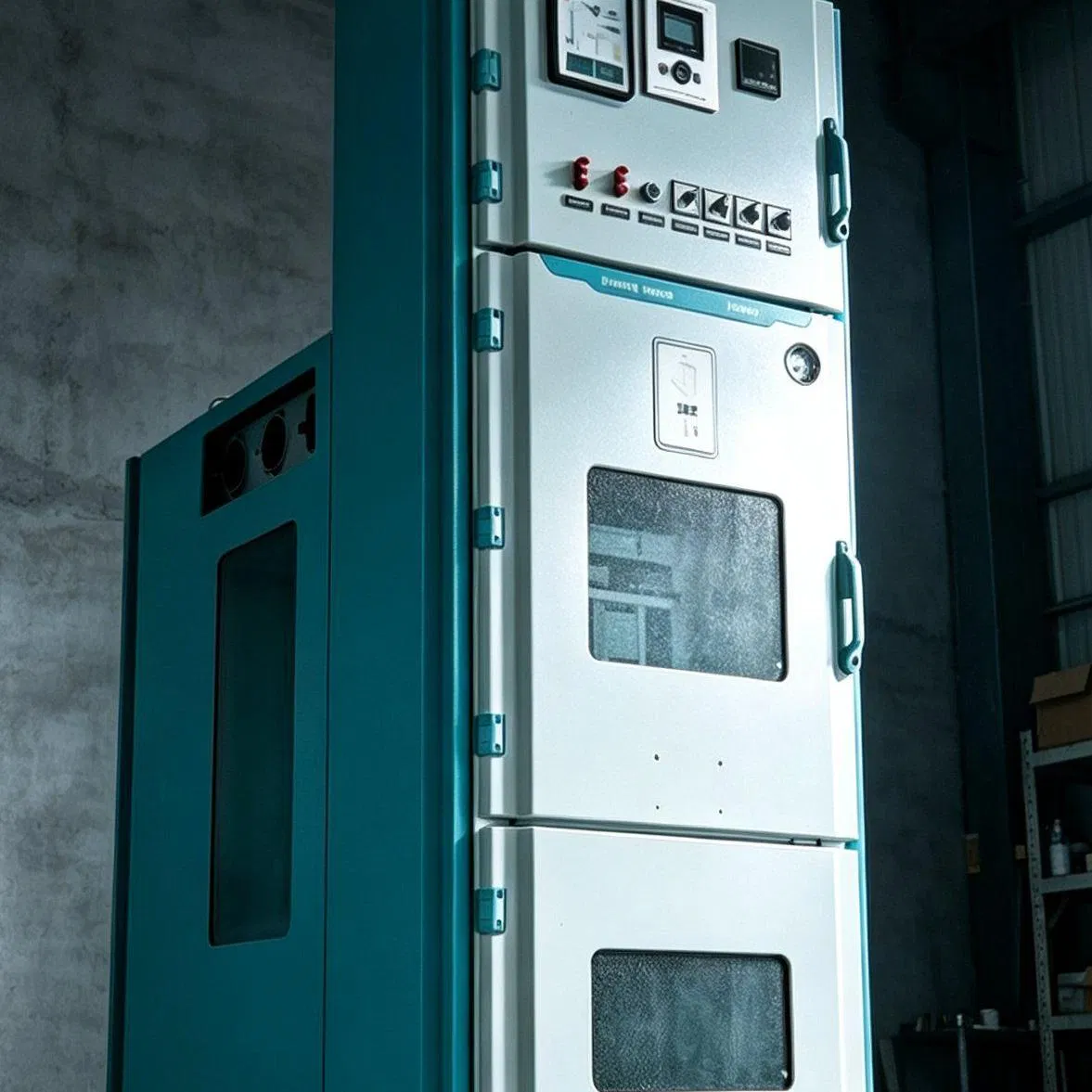

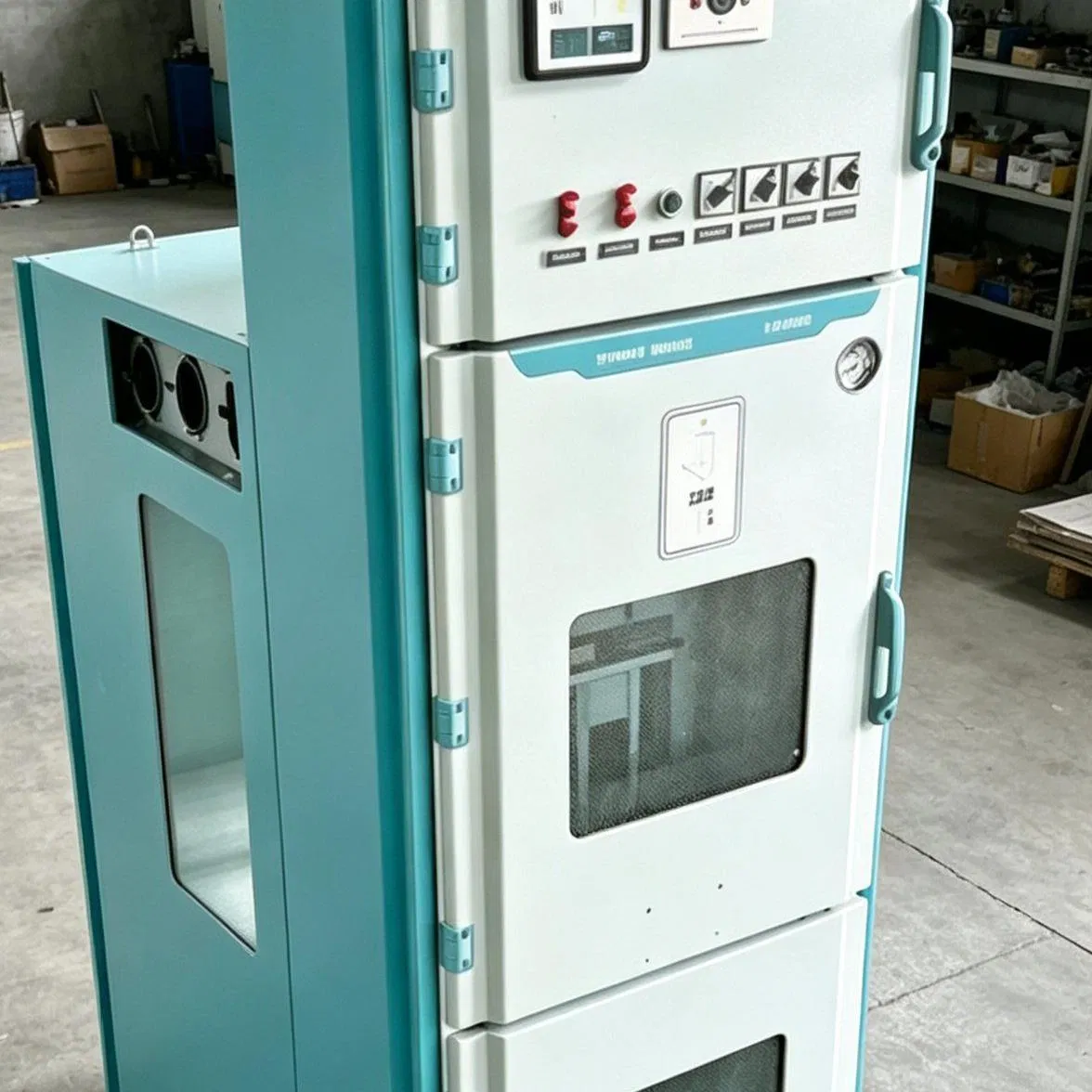

Unidade de Comutação de Anel Isolada a Gás de Média Tensão 3-Position
Descrição do produto
Informação Básica
N ° de Modelo
GIS (XGN43) -40.5/1250-31.5
Nível de tensão
Média Tensão
Instalação
Interior
Estrutura
Isolado a gás / totalmente selado
Atual
CA
Digite
SF6 switchgear isolado a gás do tipo cubículo (c-gis)
Proteção do tanque de gás
IP67
Padrão
IEC 62271 série / norma GB
3-position mudar a vida
5,000 operações
Pressão do gás
1.4 bar
Combinação de módulos
2-6 unidades
Vida mecânica VCB
10,000 operações
Vida útil
30 anos
Pacote de Transporte
Exportar caixa de contraplacado
Especificação
XGN43-40.5 12kV/24kV/40.5kV
Descrição de Produto
GIS (XGN43) - 40.5/1250-31.5

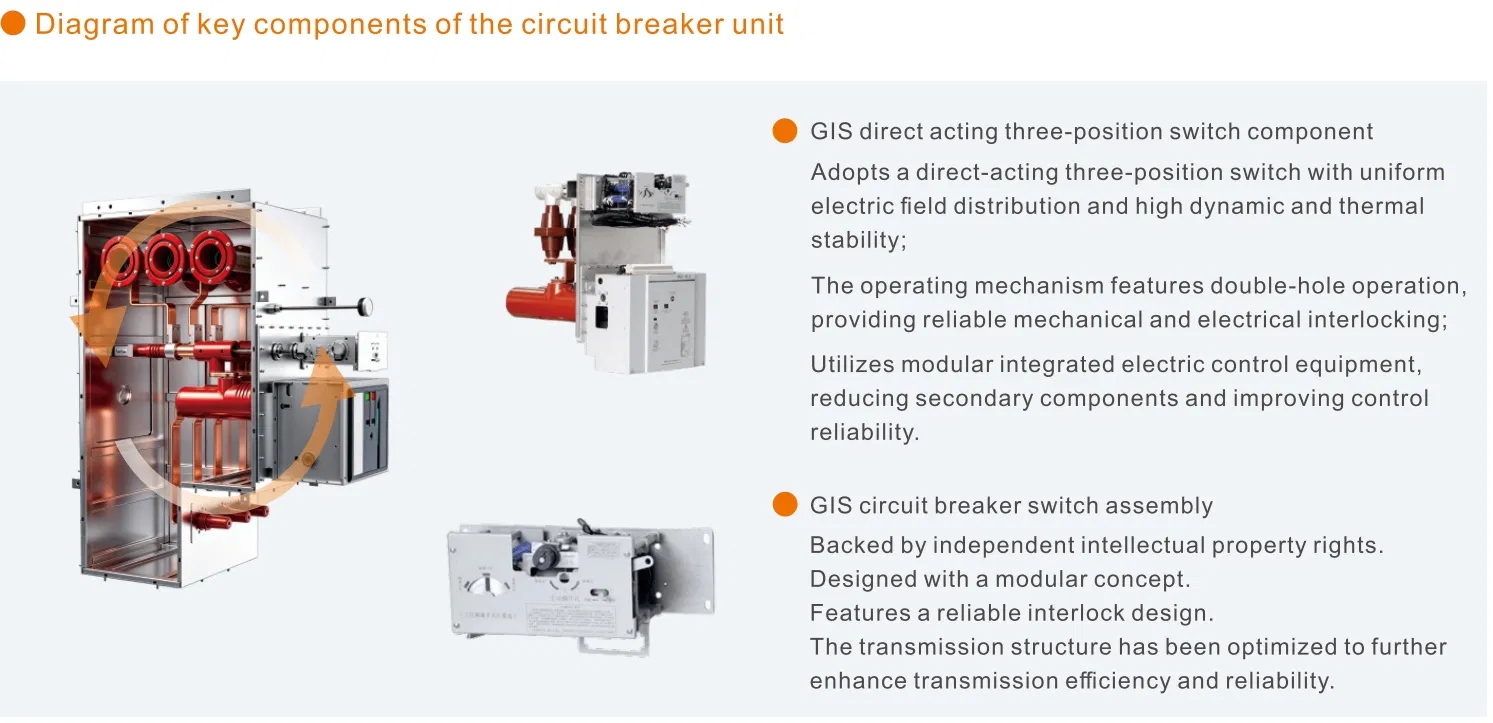

O painel de distribuição com isolamento de gás (C-GIS) tipo compartimento N2 da série GIS (XGN43) é um painel de distribuição de próxima geração desenvolvido com direitos exclusivos. Utiliza gás N2 de pressão ligeiramente positiva como isolamento, incorporando um disjuntor de vácuo e um interruptor de três posições, tudo dentro de um compartimento cheio de gás. A câmara de gás de aço inoxidável de 3 mm garante resistência ambiental. Compacto, ecológico, fiável, seguro, sem necessidade de manutenção, e de longa duração, adapta-se a várias condições.
Ideal para sistemas de barramento único de 12 kV, CA trifásico, 50 Hz, é excelente na geração de energia, transmissão de geradores pequenos-médios, distribuição de energia industrial e mineira, tarefas de subestações e arranque de grandes motores de alta tensão. Oferece um controlo, protecção e monitorização abrangentes.
Normas Aplicáveis
- IEC 62271-200:2012 Aparelhagem e comando de alta tensão - parte 100: Conjuntos de comutadores de corrente alternada
- IEC 62271-103 aparelhagem de alta tensão - parte 103: Conjuntos de aparelhagem de alta tensão AC
- IEC 62271-102 aparelhagem de alta tensão - parte 102: Conectores de corrente alternada e interruptores de ligação à terra
- IEC 60694:2002 cláusulas comuns para normas de alta tensão para mecanismos de comutação e de controlo
- IEC 62271-201:2011 Aparelhagem de alta tensão - parte 201: Aparelhagem de comutação AC metálica fechada para valores superiores a 1 kV até 52 kV
- IEC 62271-2007:2007 aparelhagem de alta tensão - parte 1: Especificações comuns
Significado do Modelo
| GIS (SGN43) | - | 40.5 | - | 1250 | - | 31.5 |
|---|---|---|---|---|---|---|
| ↓ | ↓ | ↓ | ↓ | |||
| Comutador isolado a gás | Tensão nominal (40,5 kV) | Corrente nominal (1250A) | Curto tempo nominal com corrente de estandeo (31.5kA) |

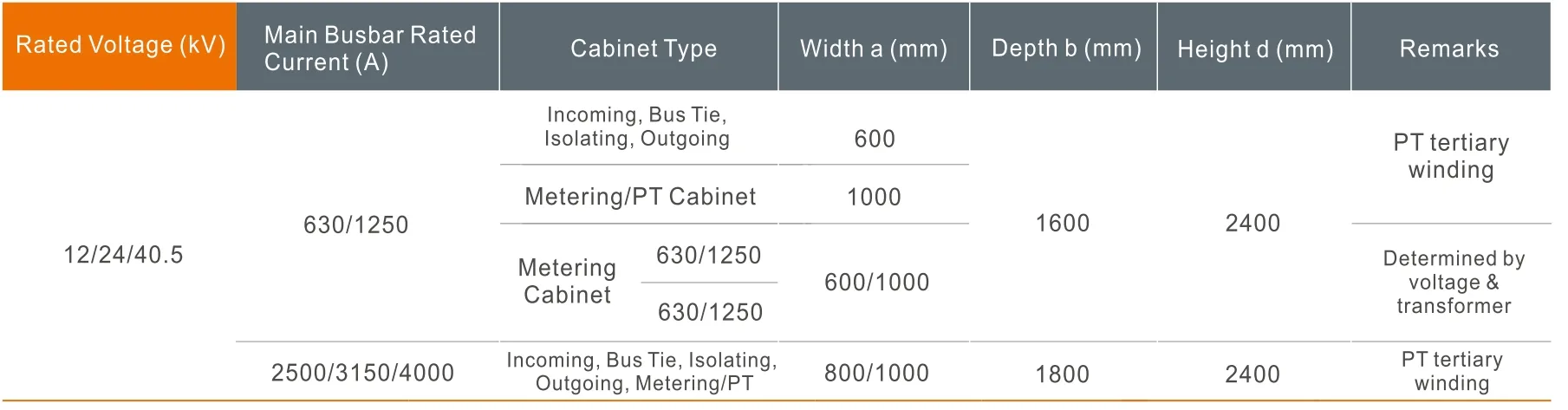

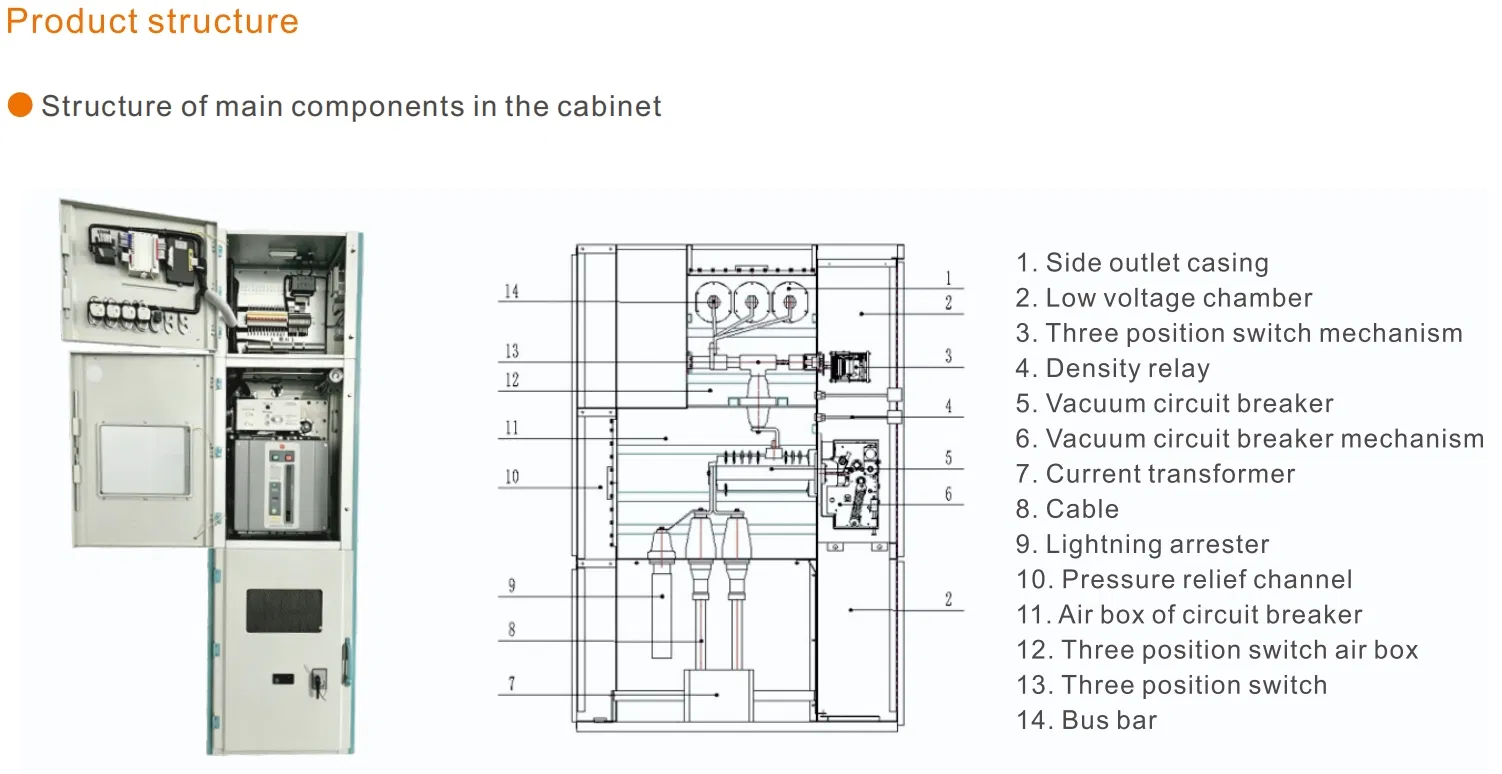

Dimensões exteriores do painel de distribuição padrão

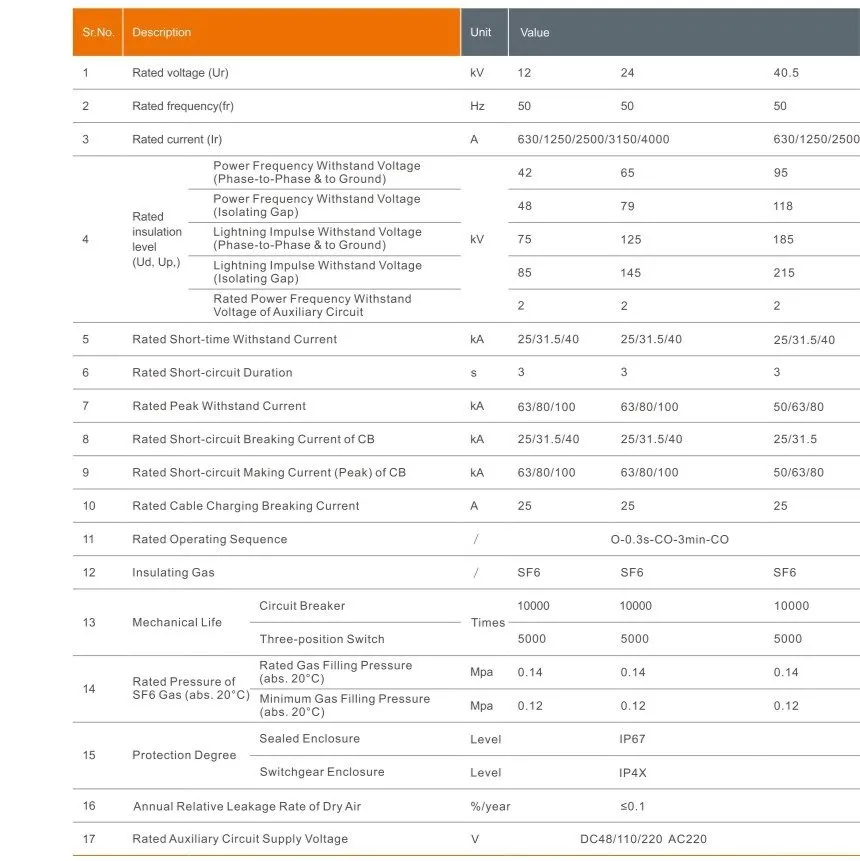

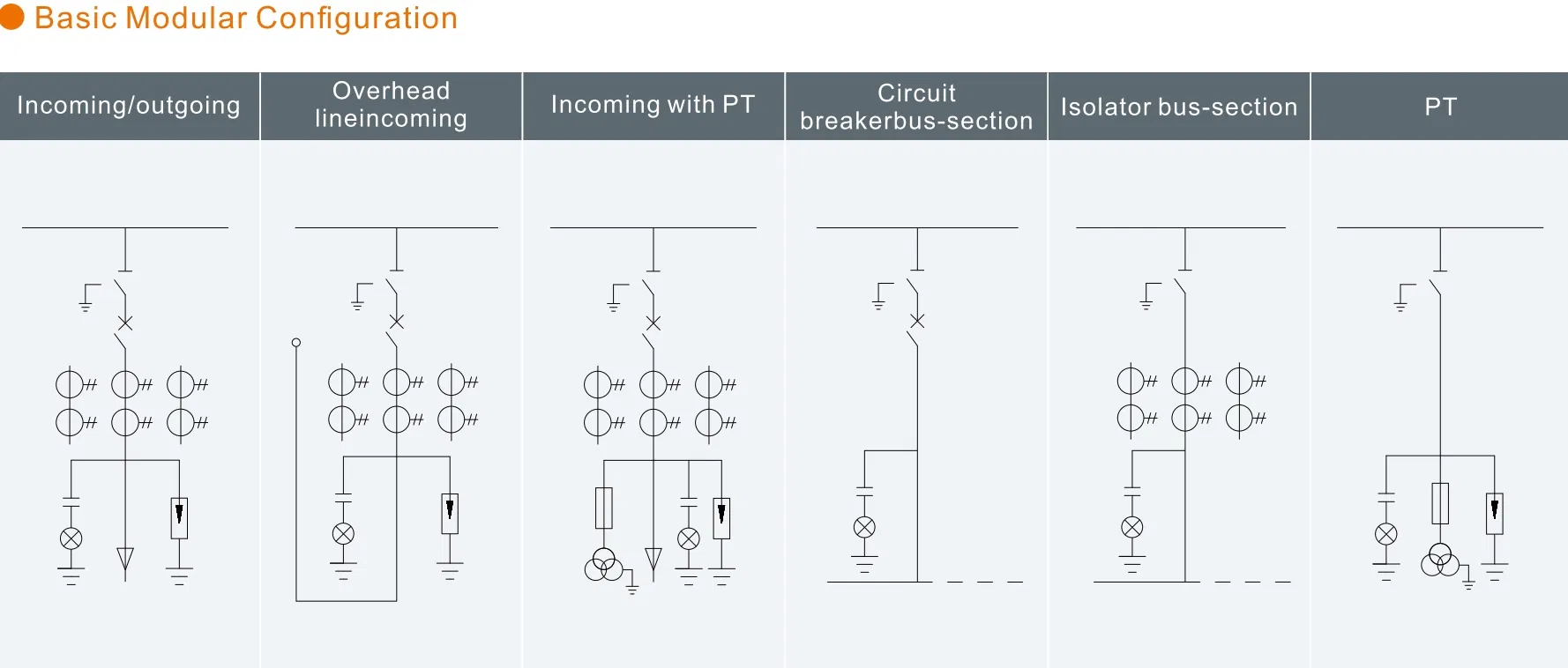

GIS (XGN43) -40.5/1250-31 .5 Parâmetros Técnicos
Perguntas Frequentes (FAQ)
O que é o painel de distribuição GIS (XGN43)?
É um painel de distribuição de média tensão (C-GIS) isolado a gás (N2) de próxima geração, projetado para oferecer alta confiabilidade, segurança e durabilidade sem necessidade de manutenção.
Quais são as principais vantagens do isolamento com gás N2?
O uso de gás N2 como isolamento com pressão ligeiramente positiva garante um sistema ecológico, seguro, compacto e com excelente resistência a fatores ambientais, além de proteger a câmara de gás de aço inoxidável de 3 mm.
Qual é a vida útil operacional e mecânica deste equipamento?
O painel foi projetado para uma vida útil de 30 anos. A chave de 3 posições tem uma vida útil mecânica de 5.000 operações e o disjuntor a vácuo (VCB) suporta até 10.000 operações.
Onde este sistema de distribuição de energia é mais indicado?
É ideal para barramentos simples de 12 kV, CA trifásico de 50 Hz, aplicados na geração de energia, distribuição industrial/mineira, subestações e acionamento de motores de alta tensão.
Quais normas de segurança e qualidade o GIS (XGN43) atende?
Atende a diversos padrões internacionais rigorosos da série IEC, incluindo IEC 62271-200, IEC 62271-103, IEC 62271-102 e a norma nacional GB.
