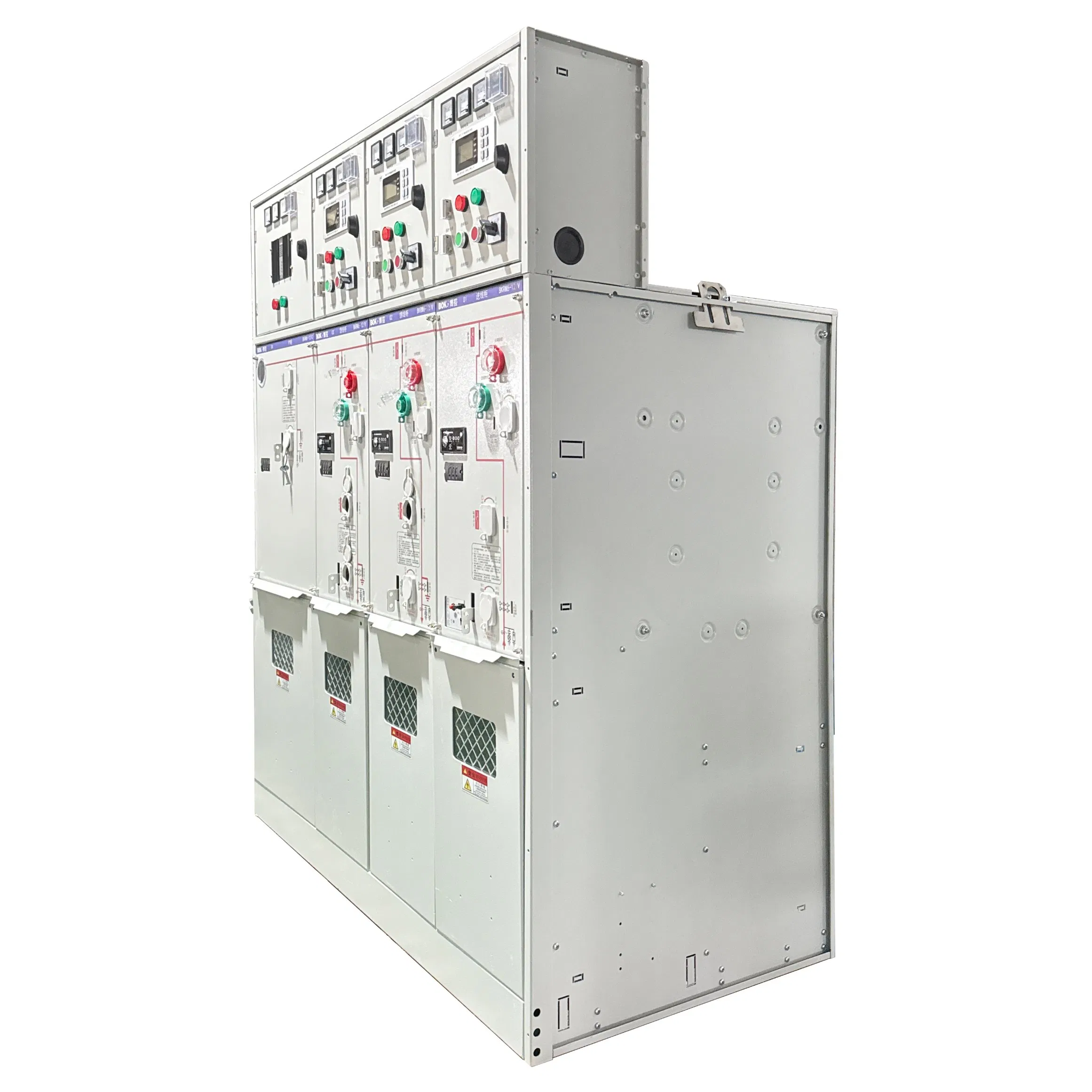

RM6-12 Equipamento de Comutação em Rede de Anel Isolado a Gás Totalmente Envolto e Totalmente Isolado
Descrição do produto
Visão Geral
N ° de Modelo
BKRM6-12-3
Nível de tensão
média Tensão
Instalação
removível
Estrutura
Gabinete
Atual
CA
Grau de protecção
ip67
Corrente nominal
630a/1250a
Resistência à frequência de potência
42kv/1min
Tensão nominal
12 v.
Pacote de Transporte
embalagem de caixa de madeira
Especificação
600 * 800 * 1800 mm
Origem
China
Código HS
8537209000
Capacidade de Produção
500 peças/ano
Descrição do Produto
I. Descrição geral:
O painel de distribuição isolado a gás RM6-12 é uma unidade principal de anel fechado em metal (RMU) SF6 totalmente isolada e hermeticamente fechada, projetada para sistemas de distribuição de média tensão de 10 kV. Certificado pelo Centro Nacional de testes de aparelhos de alta Tensão e reconhecido como um produto de alta tecnologia Zhejiang, ele se destaca na confiabilidade, modularidade e adaptabilidade ambiental. Amplamente utilizado na distribuição de energia urbana/rural, instalações industriais/comerciais e projectos de energias renováveis, fornece soluções de distribuição de energia seguras, eficientes e sem manutenção.
O painel de distribuição isolado a gás RM6-12 é uma unidade principal de anel fechado em metal (RMU) SF6 totalmente isolada e hermeticamente fechada, projetada para sistemas de distribuição de média tensão de 10 kV. Certificado pelo Centro Nacional de testes de aparelhos de alta Tensão e reconhecido como um produto de alta tecnologia Zhejiang, ele se destaca na confiabilidade, modularidade e adaptabilidade ambiental. Amplamente utilizado na distribuição de energia urbana/rural, instalações industriais/comerciais e projectos de energias renováveis, fornece soluções de distribuição de energia seguras, eficientes e sem manutenção.
1
Isolamento e Extinção por Arco
O dispositivo RM6 utiliza totalmente o excelente desempenho de isolamento e extinção por arco do gás SF6 para evitar eficazmente falhas eléctricas, assegurando assim o funcionamento estável do sistema de alimentação.
2
Design Modular Versátil
O dispositivo foi concebido com modularidade como o núcleo e os componentes eléctricos, tais como disjuntores, interruptores de carga e interruptores de ligação à terra, podem ser personalizados de acordo com as necessidades específicas.
3
Estrutura Economizadora de Espaço
O seu design centra-se na compacidade, que pode ser facilmente instalada e utilizada mesmo em ambientes com espaço limitado, optimizando assim o espaço de instalação.
4
Fácil Utilização e Manutenção
O dispositivo adota um tempo de funcionamento frontal e não requer manutenção interna, melhorando a segurança. O processo simplificado ajuda a reduzir os custos operacionais.
5
Gestão Ambiental
Adota um sistema de circuito fechado de gás SF6 e uma abordagem ecológica para minimizar o impacto ambiental, facilitando a reciclagem e eliminação em conformidade com as normas ecológicas.
6
Proteção Abrangente
O dispositivo RM6 proporciona uma vasta gama de funções de proteção, incluindo proteção contra sobrecarga e curto-circuito, mantendo a estabilidade da rede elétrica em várias condições.

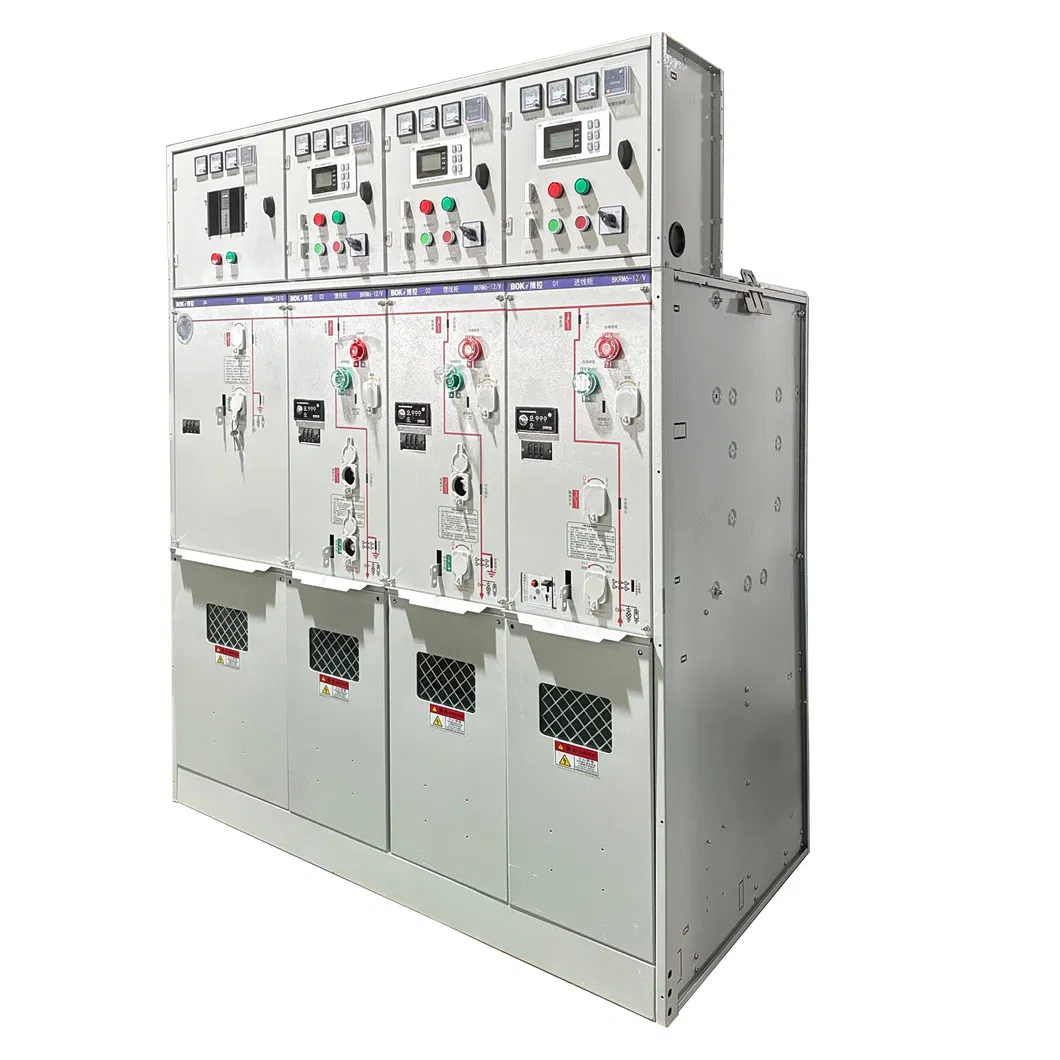

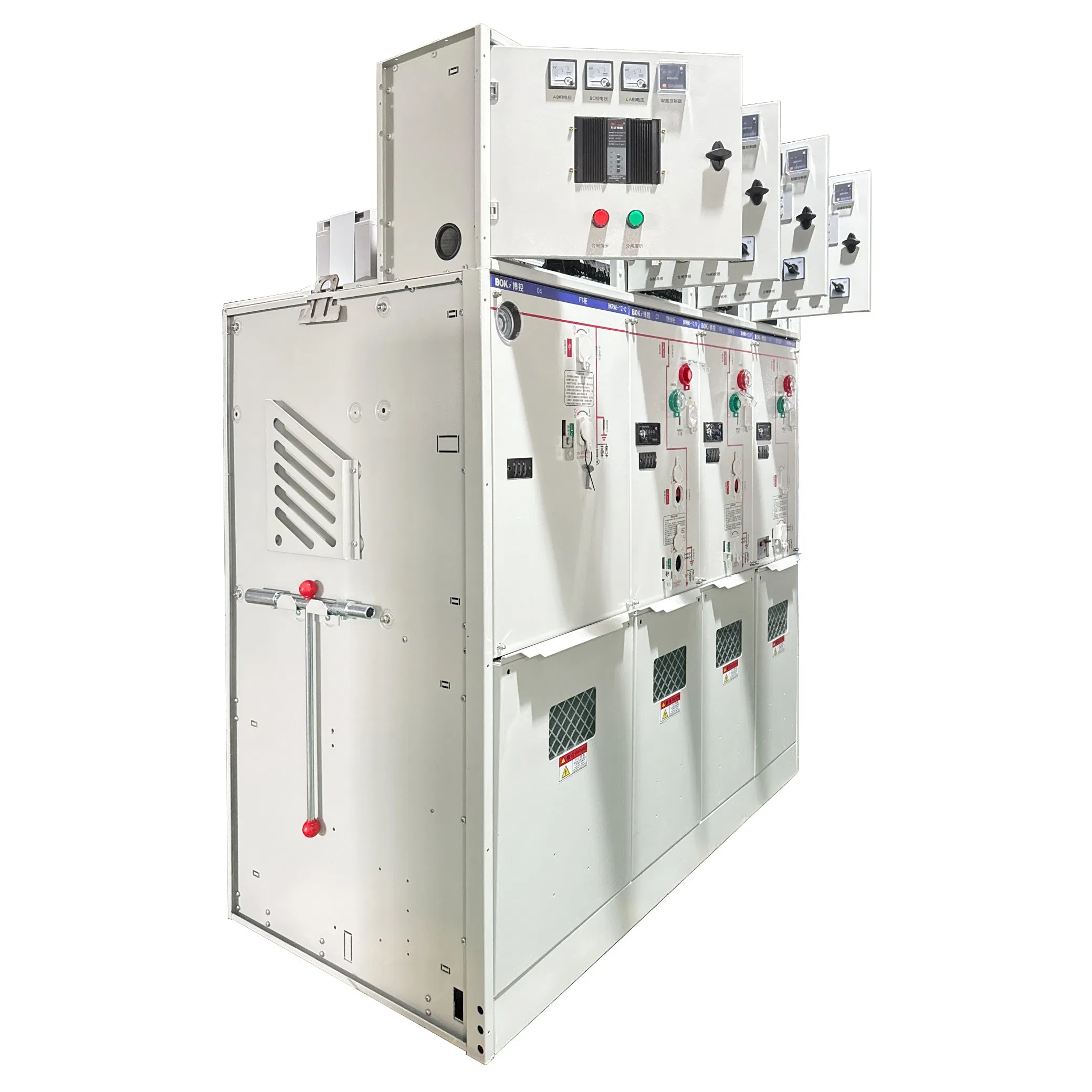

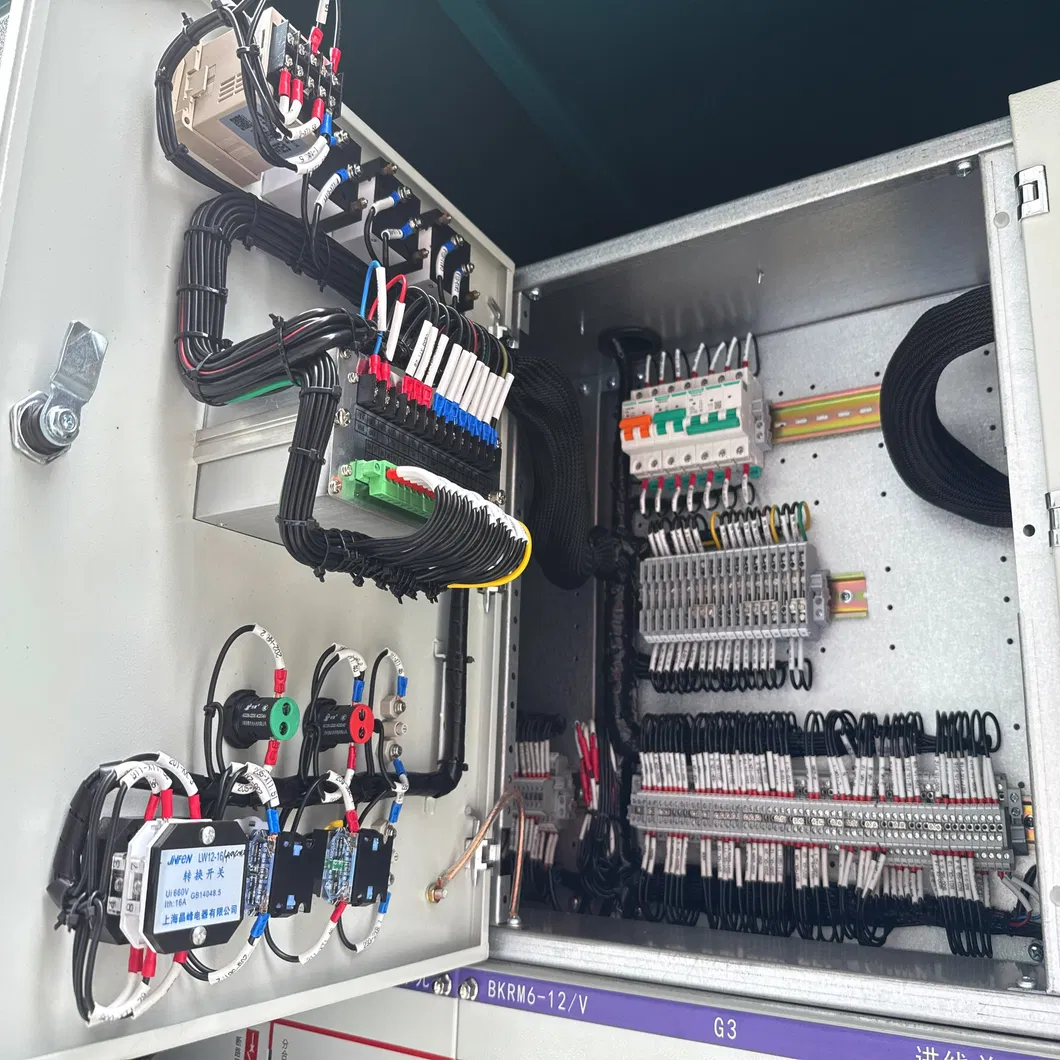

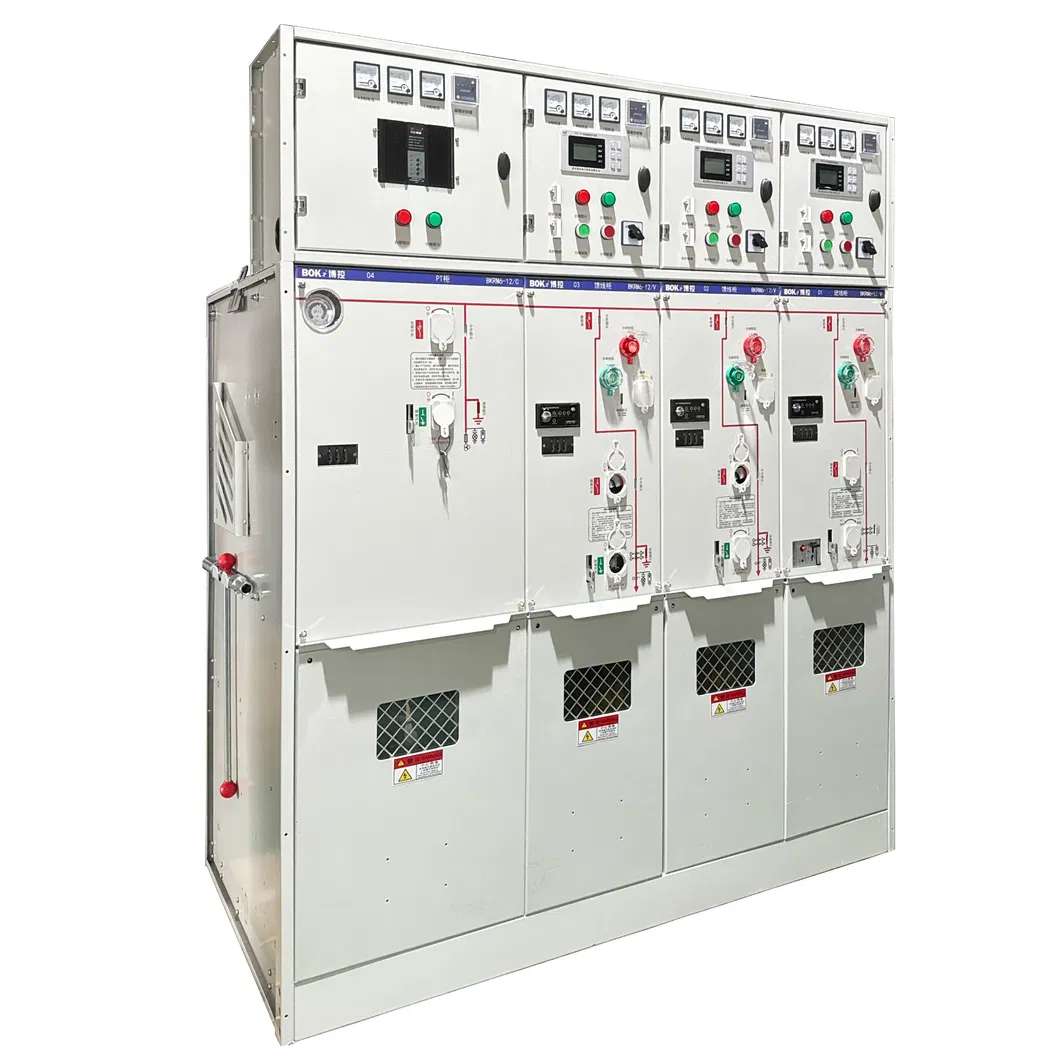

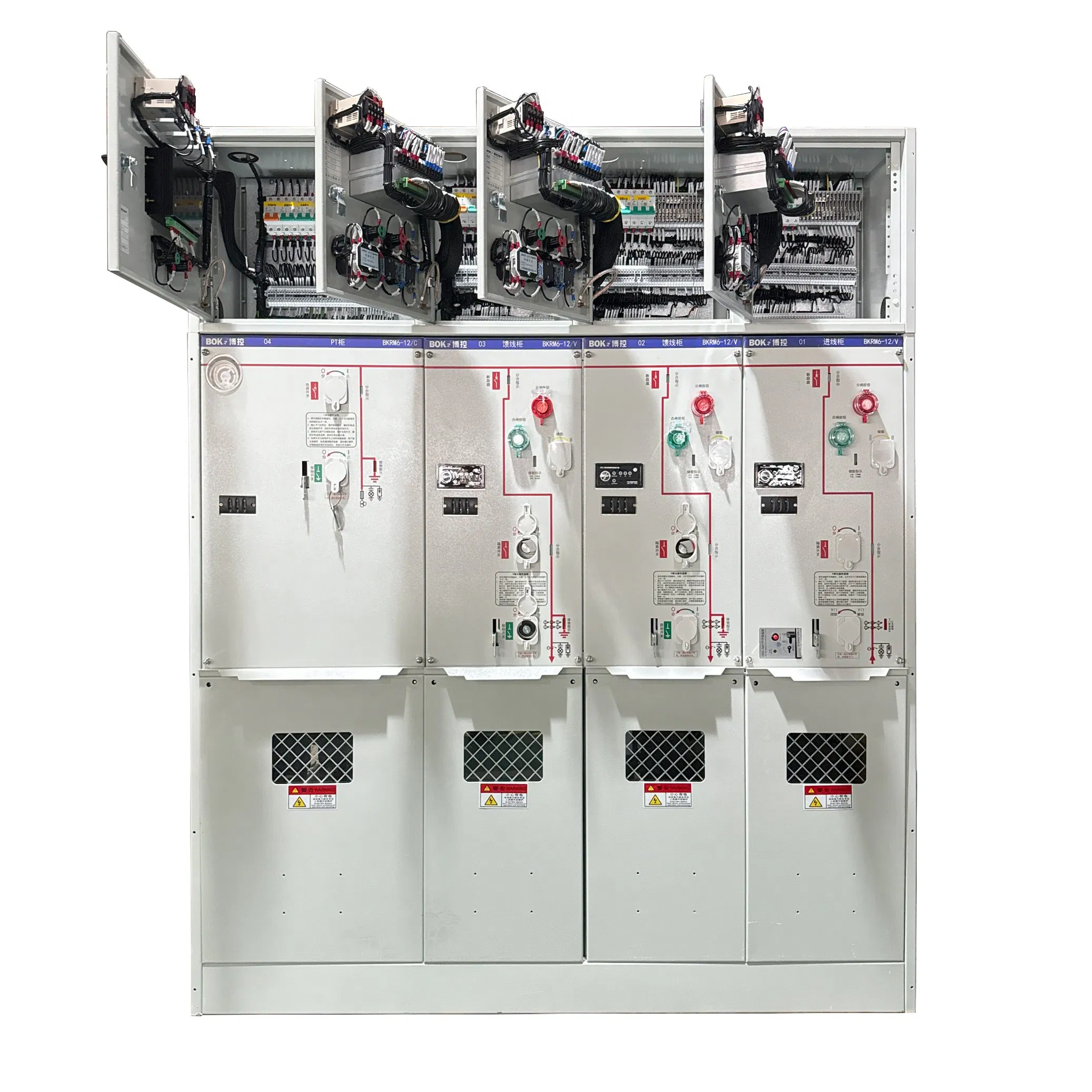

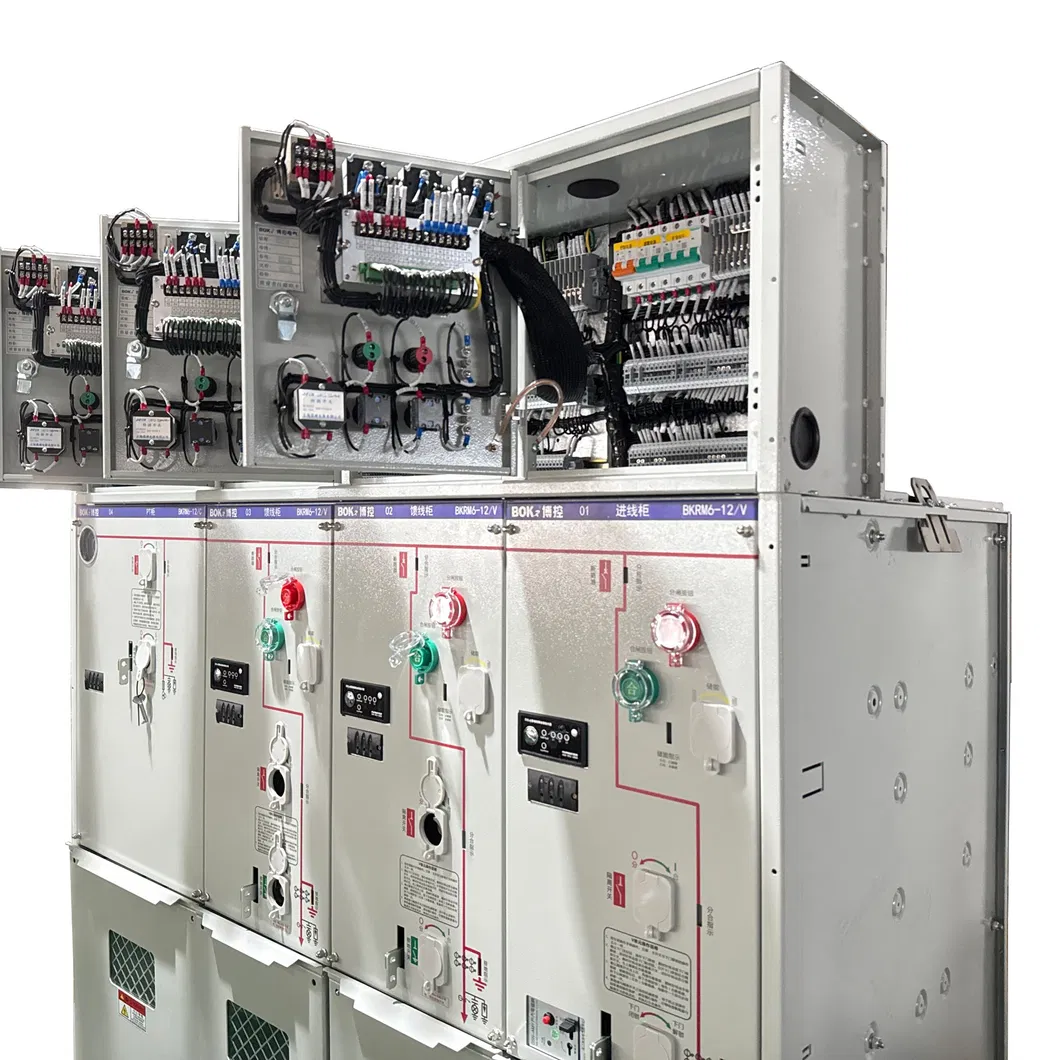

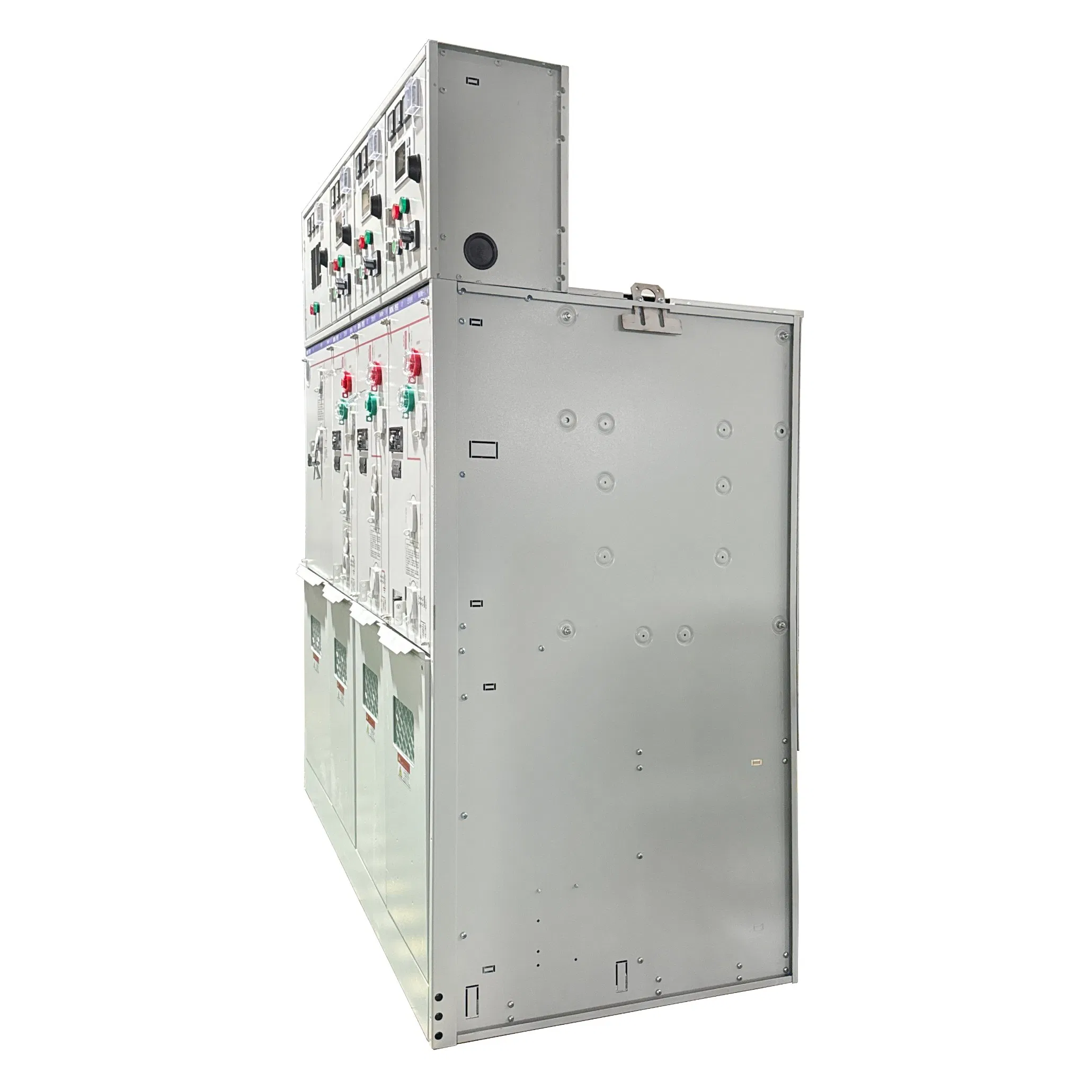

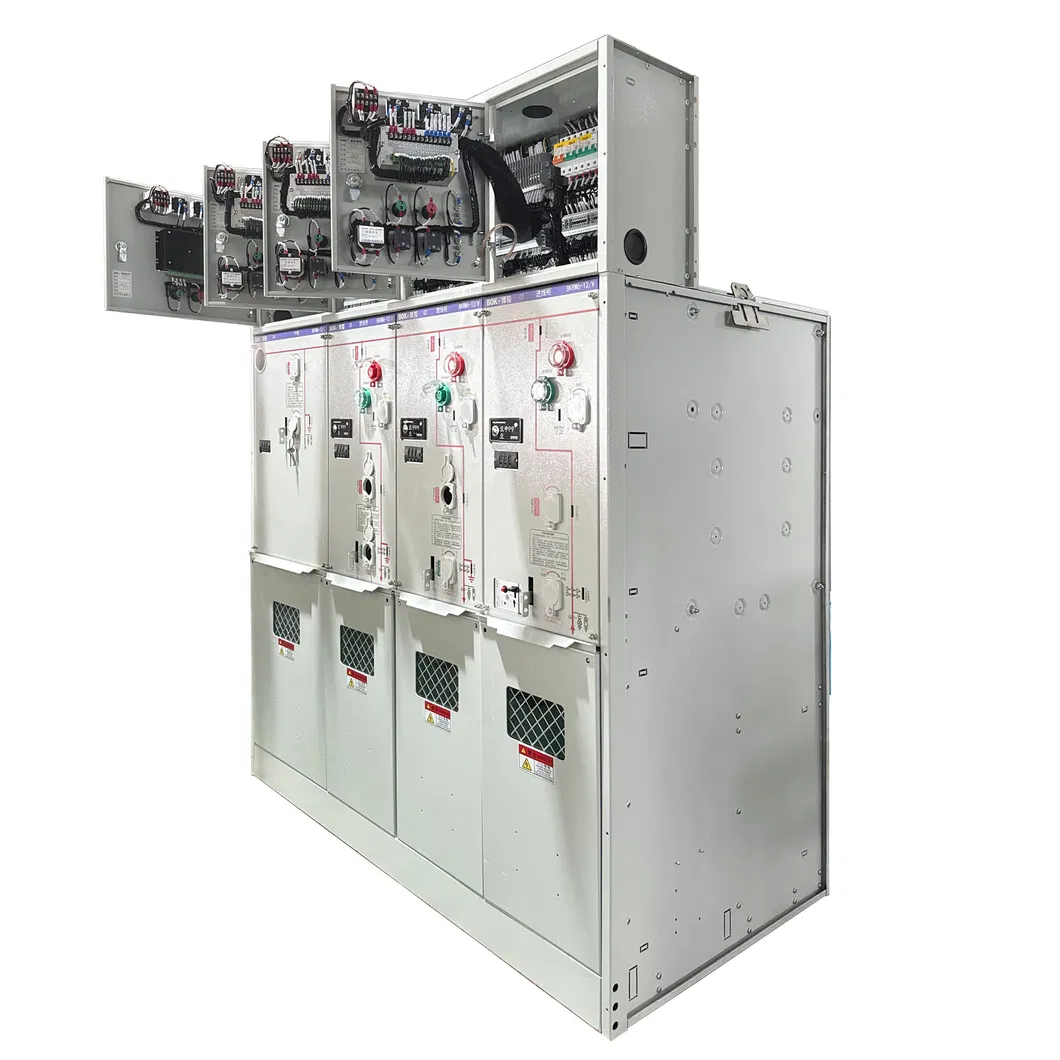

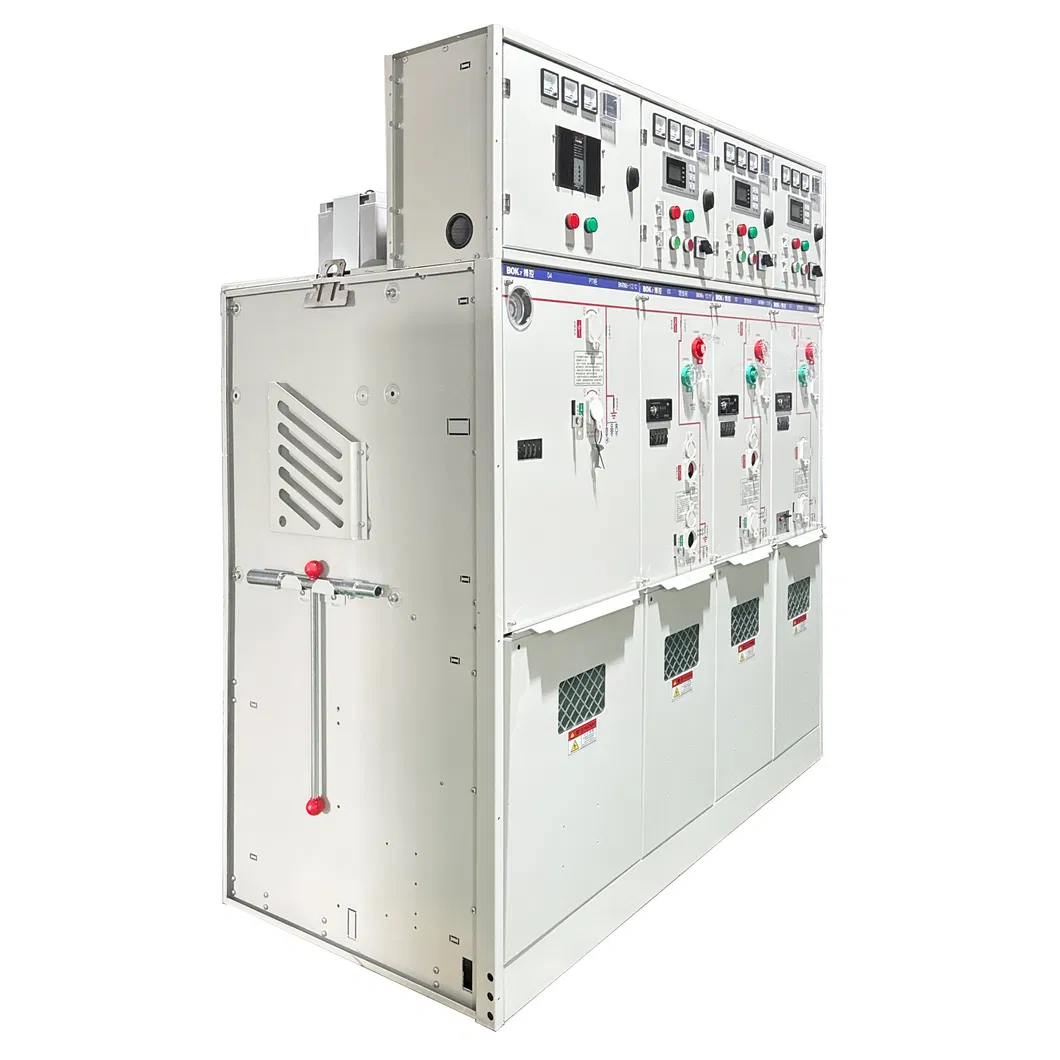

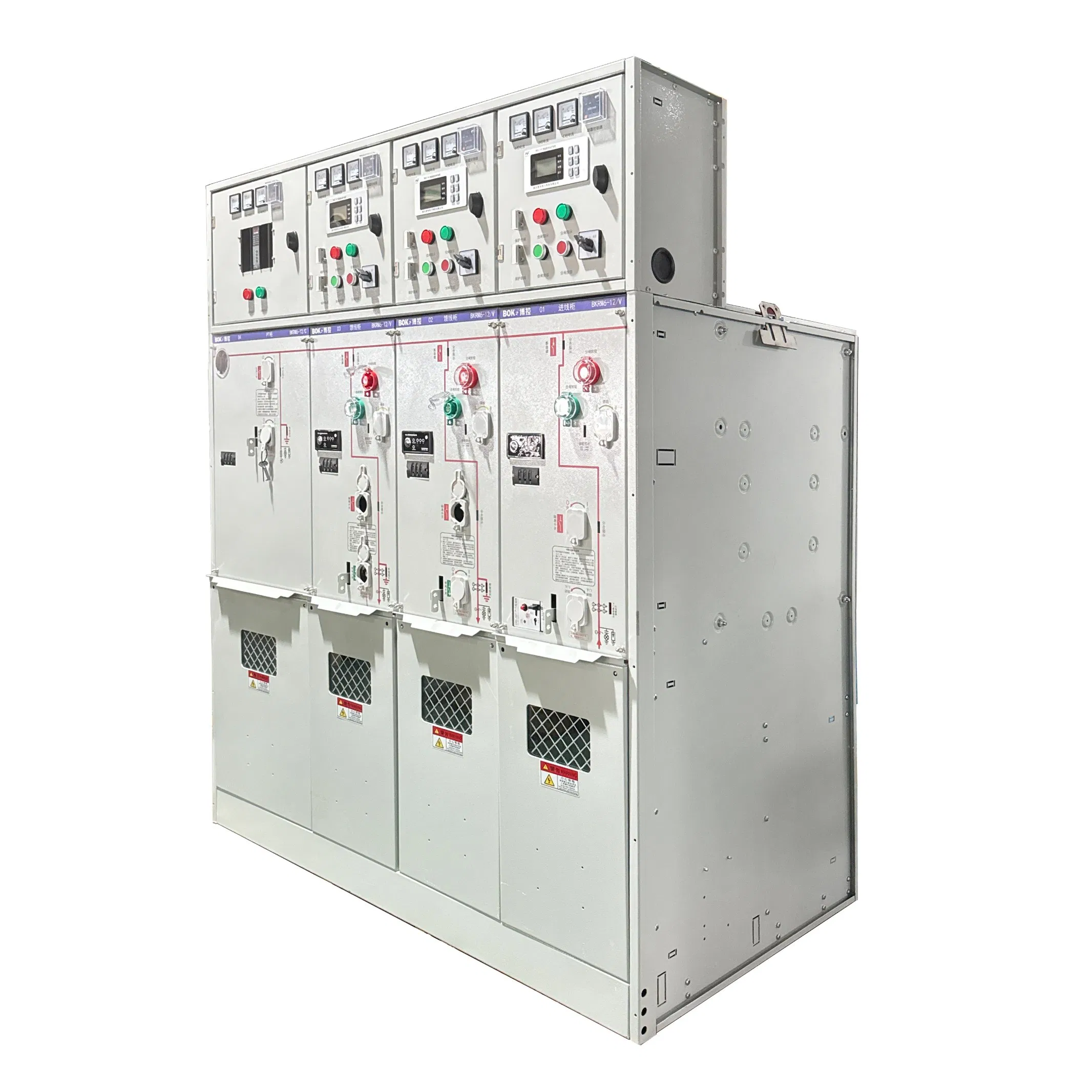

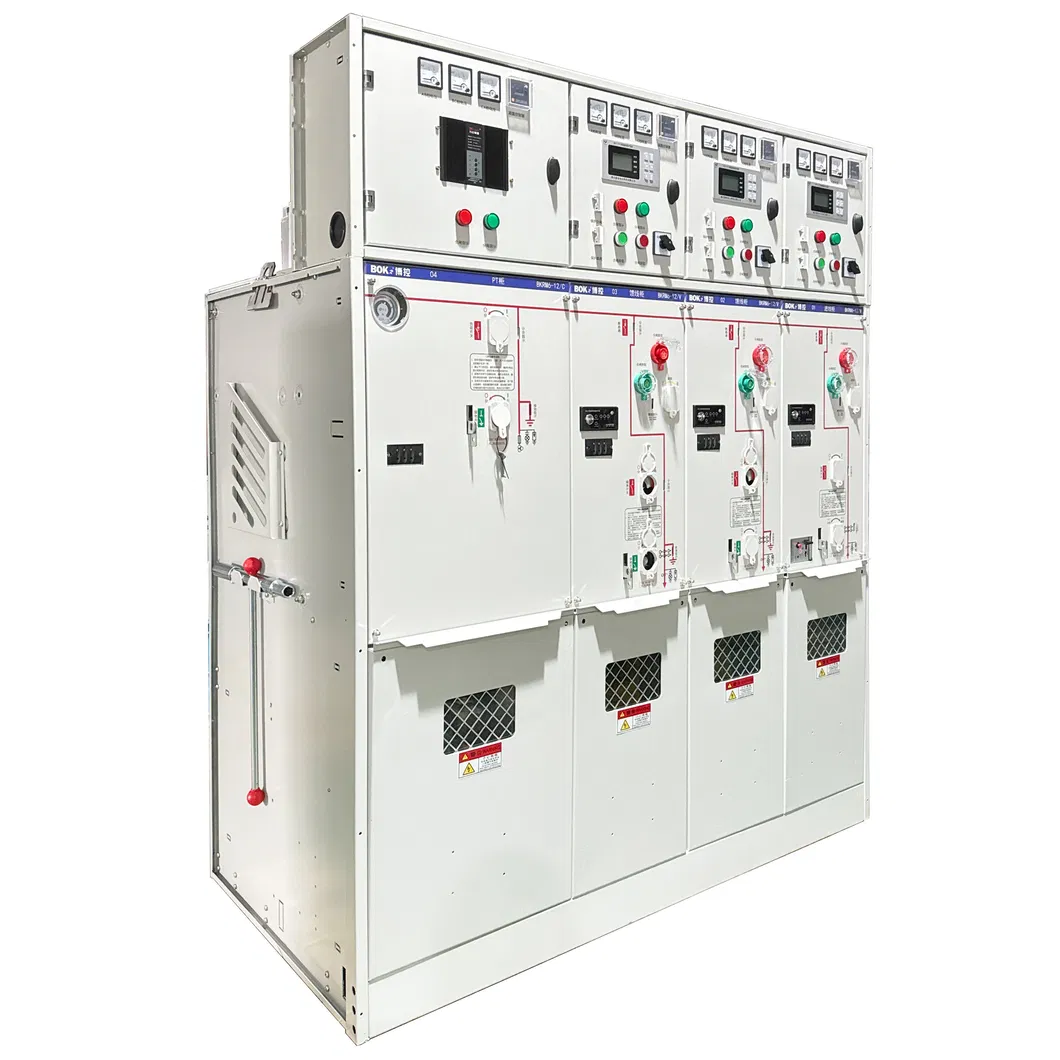

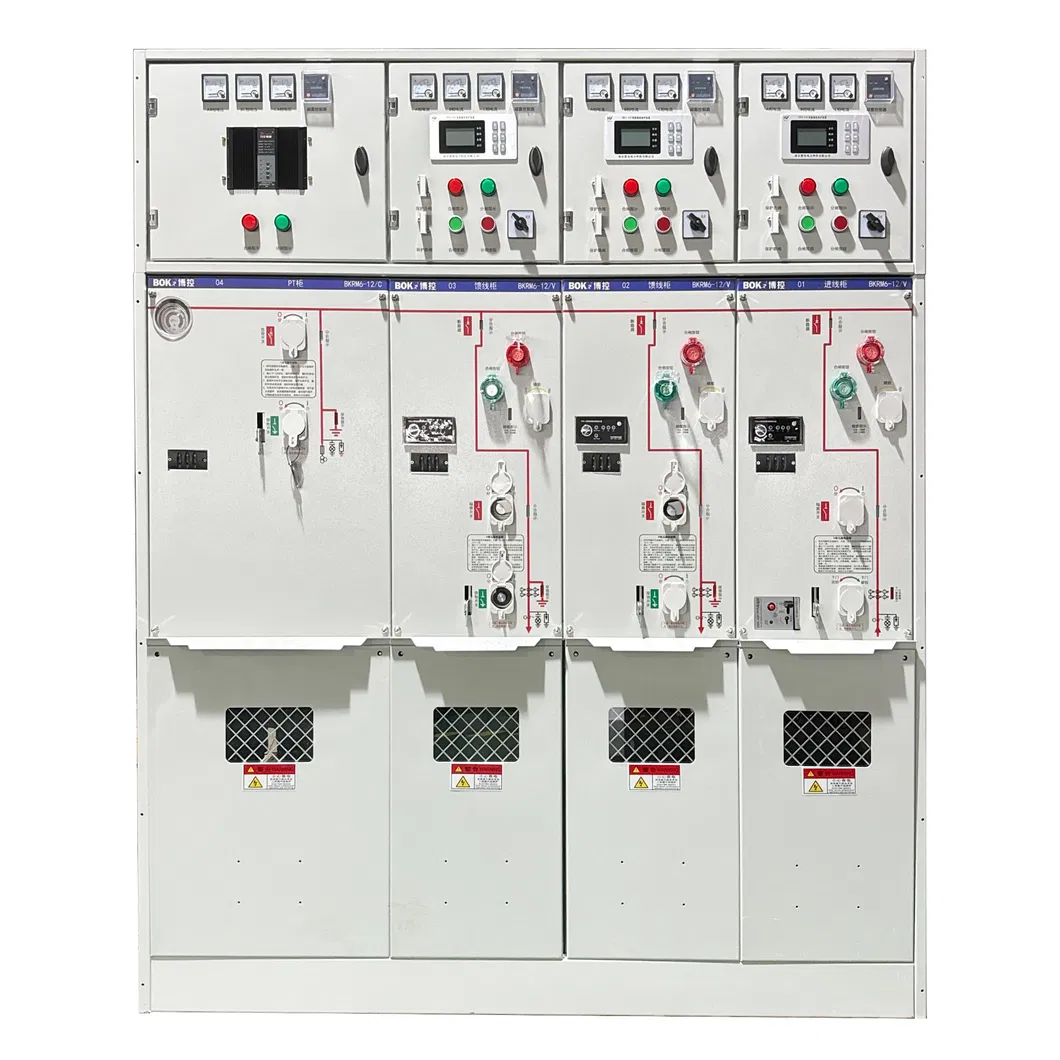

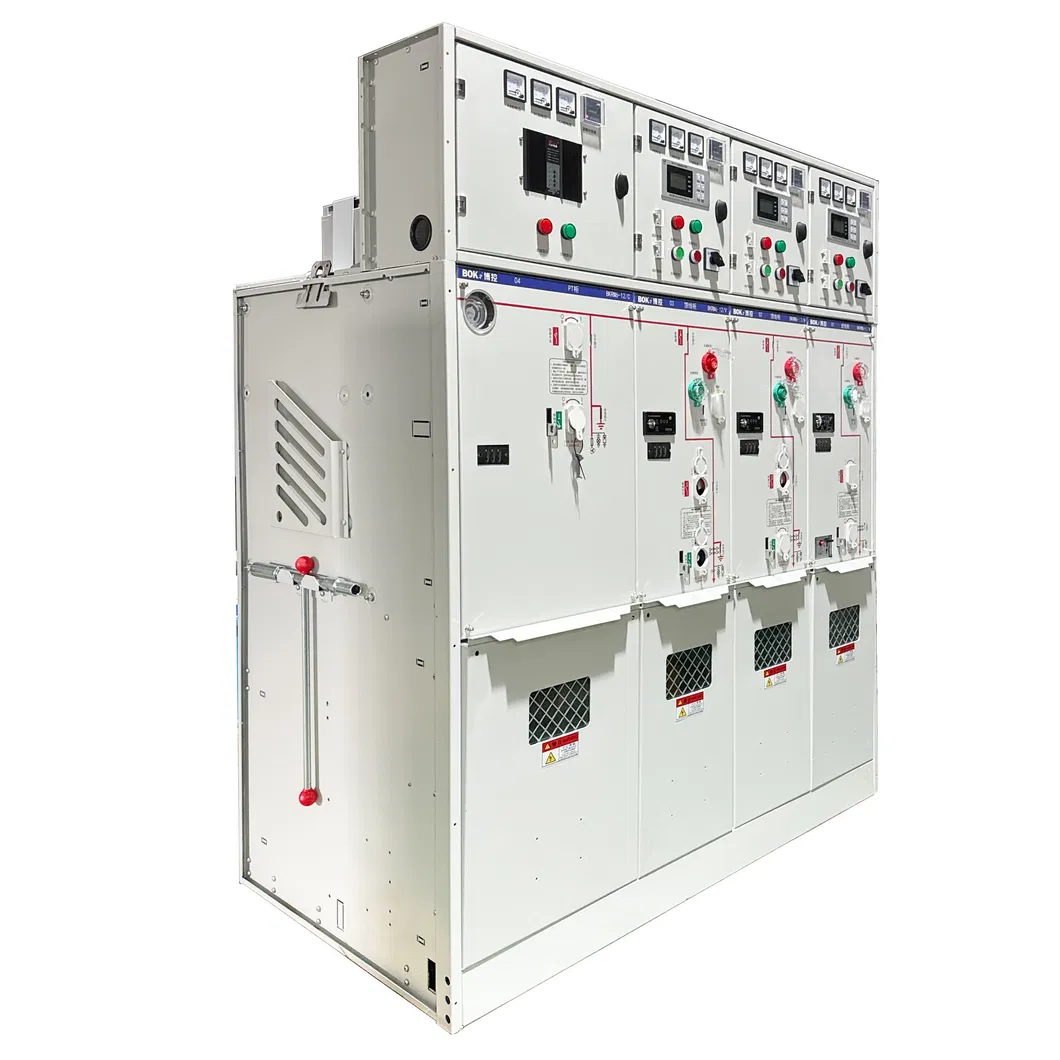

Fotos Detalhadas
Parâmetros do Produto
| Item | Unidade | C módulo | F módulo | Módulo V. | Módulo CB | ||
|---|---|---|---|---|---|---|---|
| (Interruptor de carga) | (Aparelho combinado) | (Interruptor de vácuo) | Isolamento / Interruptor de ligação à terra | (Disjuntor de vácuo) | Isolamento / Interruptor de ligação à terra | ||
| Tensão nominal | KV | 12 | 12 | 12 | 12 | 12 | 12 |
| Frequência nominal | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| Tensão de resistência de frequência de potência (Fase a Fase/Porta) | KV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| Resistência a raios impulso | KV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| Corrente nominal | A | 630 | Nota ¹ | 630 | - | 1250/630 | 1450 |
| Capacidade de travagem | - | - | - | - | - | - | - |
| Corrente de quebra de loop nominal | A | 630 | - | - | - | - | - |
| Corrente de quebra de carregamento do cabo nominal | A | 10 | - | - | - | - | - |
| Corrente nominal de curto-circuito (pico) | A | 50 | - | - | - | - | - |
| Corrente de resistência nominal ao pico | Ka | 50 | 80 | - | - | - | - |
| Tempo de resistência nominal curto à corrente | Ka/3S | 20 | - | 20 | - | - | - |
| Corrente de quebra de curto-circuito nominal | Ka | - | 31.5 | 20 | - | 25 | - |
| Corrente de transferência nominal | A | - | 1700 | - | - | - | - |
| Corrente máxima do fusível equipado | A | - | 125 | - | - | - | - |
| Resistência de loop | μΩ | ≤ 300 | ≤ 600 | - | - | - | - |
| Vida mecânica (Vezes) | Vezes | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
| Nota ¹: Depende da corrente nominal do fusível | |||||||
Perguntas Frequentes (FAQ)
Qual é a função principal do painel RM6-12?
O RM6-12 é uma unidade principal de anel fechado em metal (RMU) SF6 projetada para isolar, proteger e distribuir energia de forma confiável e estável em sistemas de média tensão de 10 kV.
Por que o isolamento a gás SF6 é vantajoso?
O gás SF6 possui excelentes propriedades dielétricas e de extinção de arco, minimizando o risco de falhas elétricas e permitindo um design extremamente compacto e selado contra fatores ambientais.
O equipamento requer manutenção periódica interna?
Não. O painel é hermeticamente fechado e utiliza um sistema de circuito fechado de gás, o que dispensa manutenções internas complexas e reduz drasticamente os custos operacionais de longo prazo.
Quais são as principais características de segurança do RM6-12?
O painel oferece um sistema integrado de segurança com proteção contra sobrecarga, curto-circuito, operação frontal segura e grau de proteção IP67, mantendo a estabilidade elétrica em diferentes aplicações industriais.
Em que tipos de projetos o painel RM6-12 é recomendado?
Ele é altamente recomendado para redes elétricas urbanas e rurais, plantas industriais de média tensão, complexos comerciais e empreendimentos voltados para energia renovável devido à sua modularidade e adaptabilidade.
