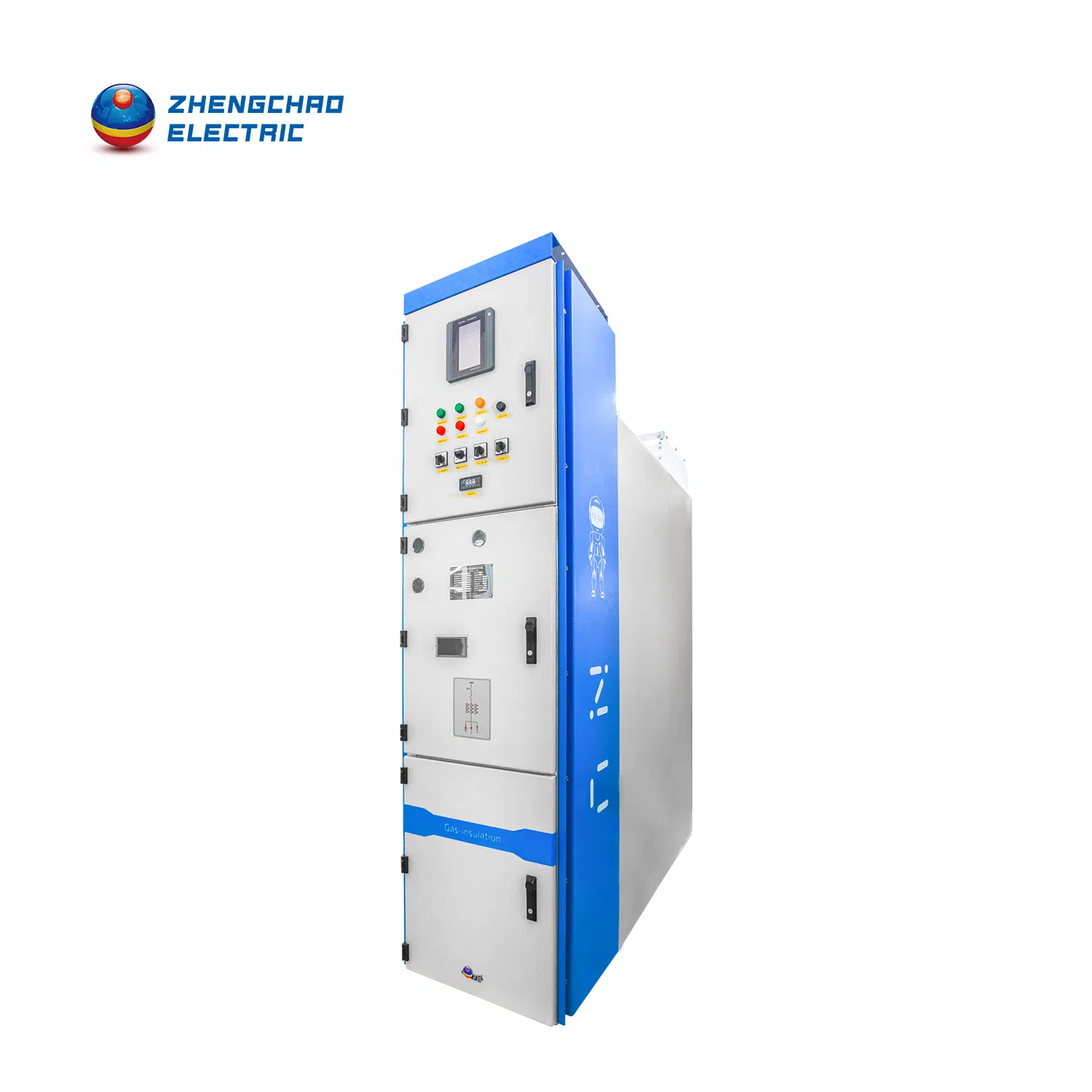

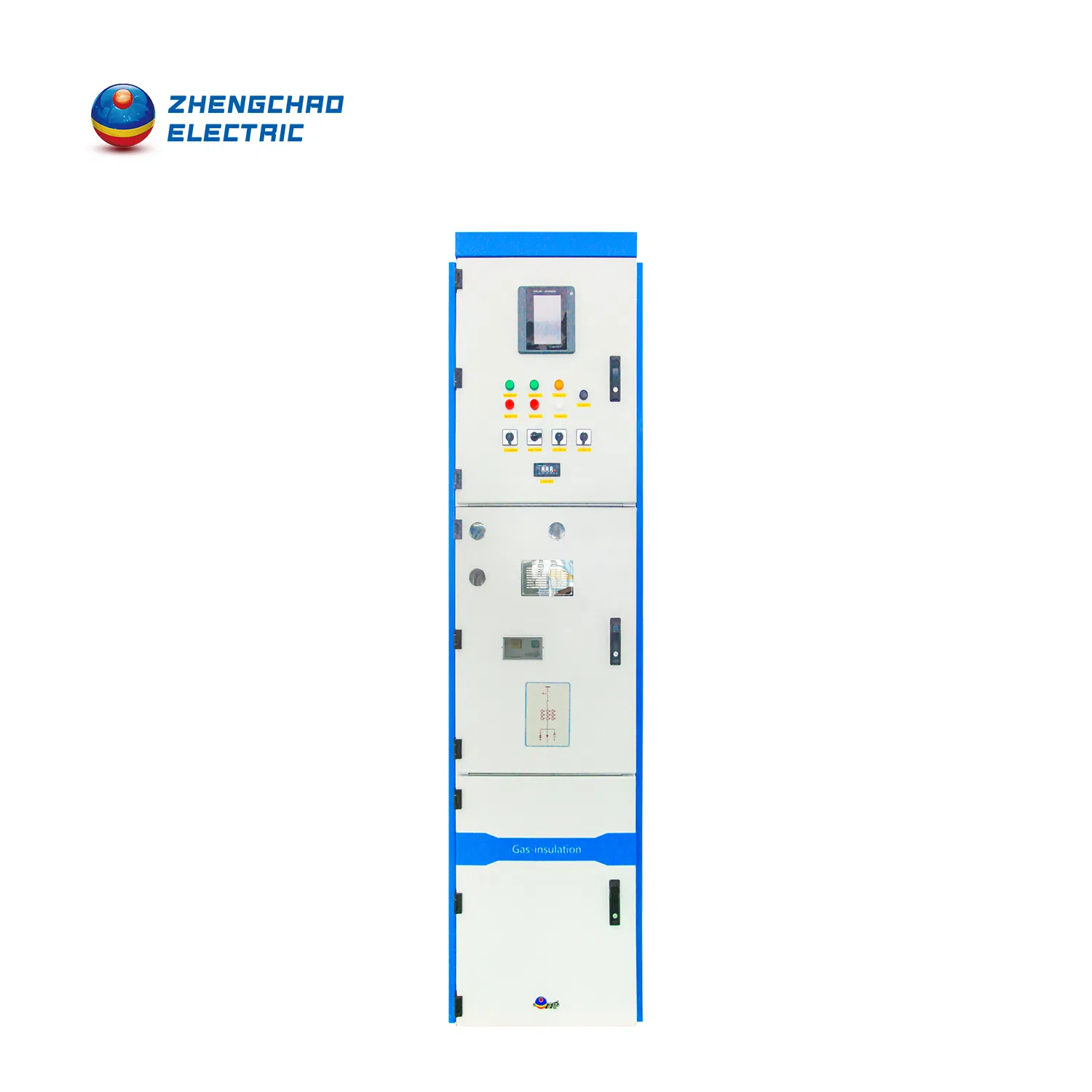

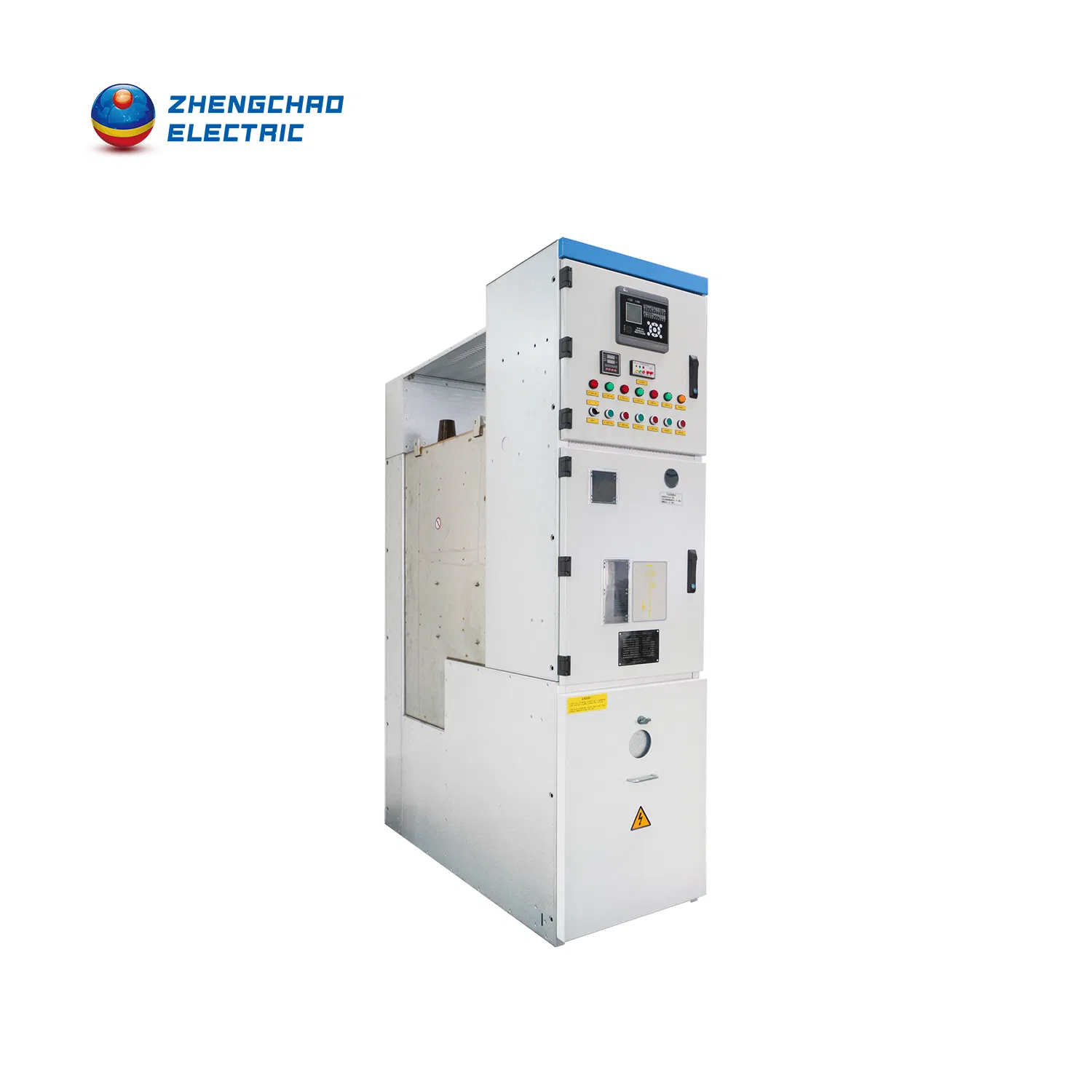

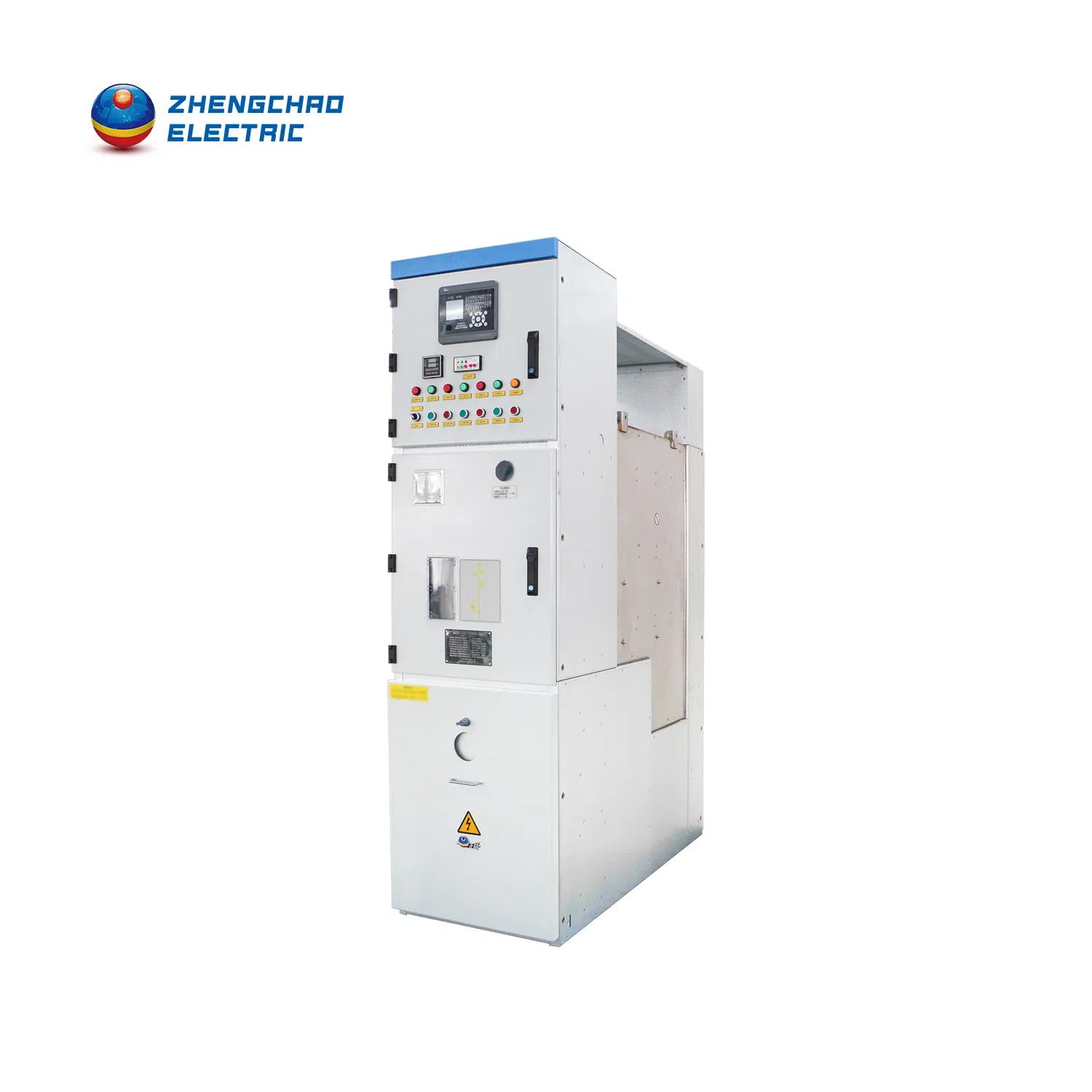

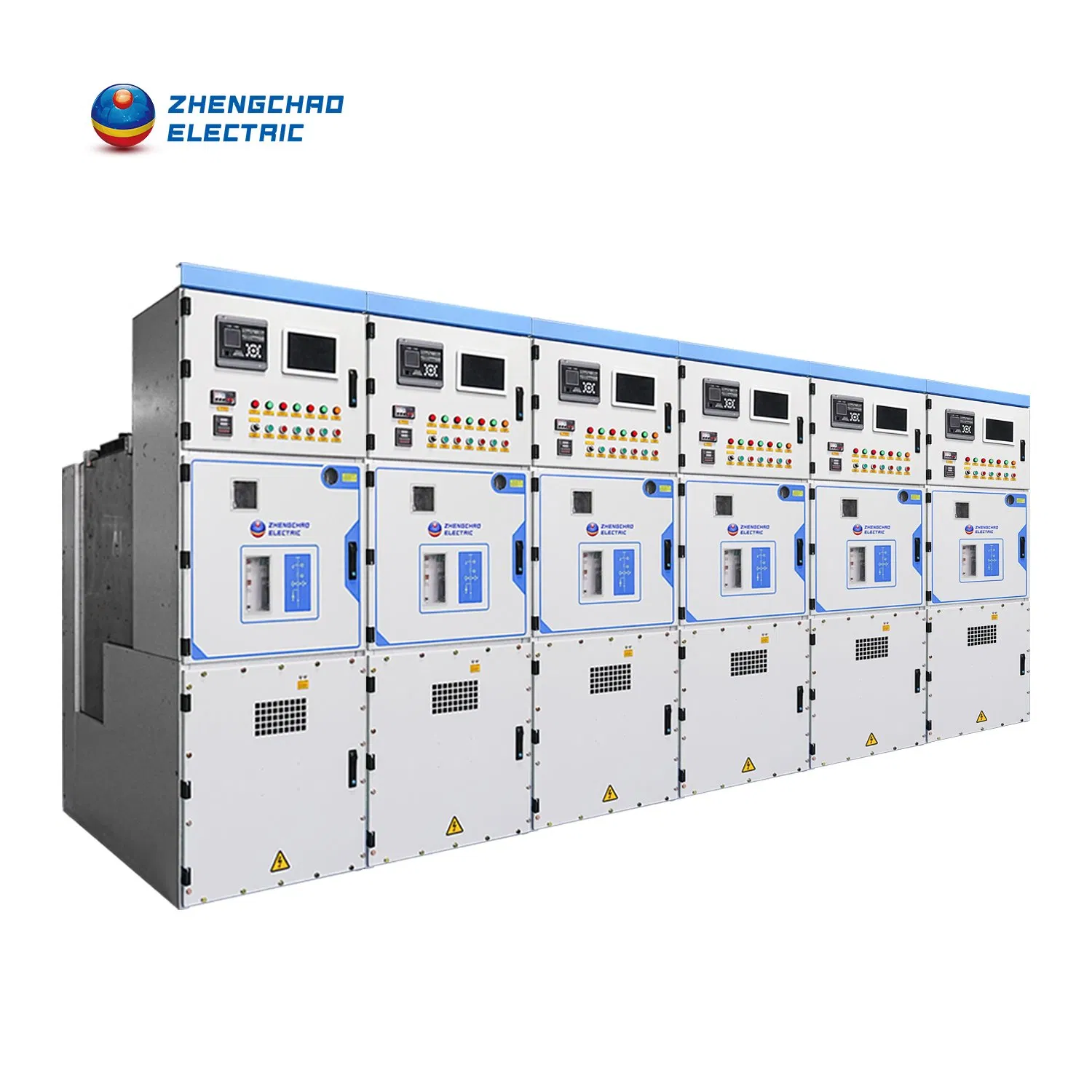

Zhengchao Elétrico 11kv 12kv 33kv 40.5kv Cubículo de Seccionador Isolado a Gás para Usina de Energia
Descrição do produto
Visão Geral - Informação Básica
N ° de Modelo.
ZCSFC-40.5
Instalação
Fixo
Estrutura
Coluna de chão
Atual
CA
Tensão nominal
40,5 kv
Perda de continuidade de serviço
Lsc2a
Altura
200 mm
Largura
600 mm
Profundidade
1400 mm

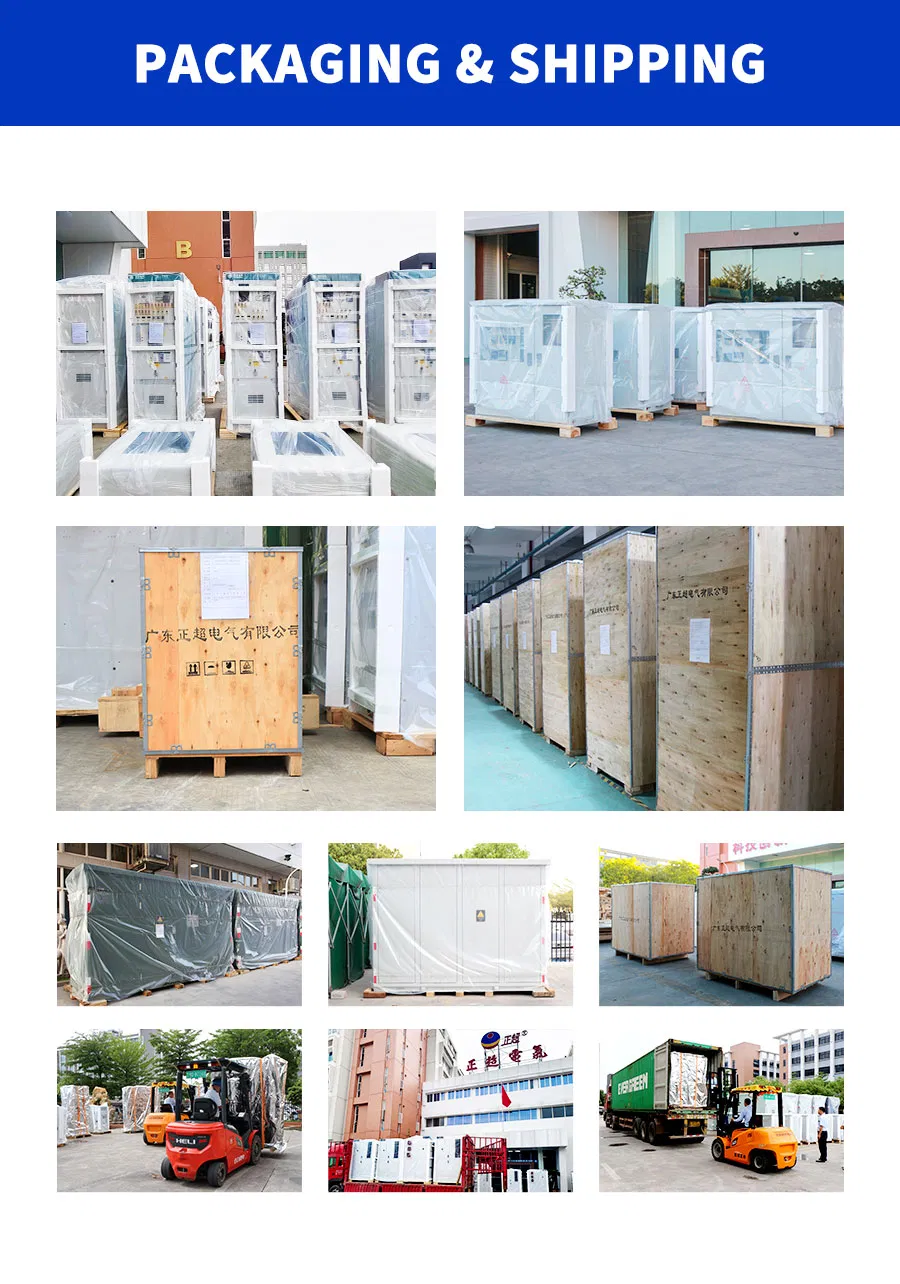

Pacote de Transporte
Papel alumínio + palete de madeira
Marca Registrada
Personalizado
Origem
China
Descrição de Produto
Comutador com isolamento de gás para GIS SF6 de 33 kV, 0,5 kV, compartimento de média tensão Para distribuição primária
| Nº de Série | Item | Unidade | Dados | ||
|---|---|---|---|---|---|
| 1 | Tensão nominal | KV | 12 | 40.5 | |
| 2 | Frequência nominal | Hz | 50/60 | ||
| 3 | Corrente nominal | A | 1250/2500/3150 | 1250/2500 | |
| 4 | Potência nominal em queda livre tensão de resistência (1 min) | Fases e à terra | kv | 42 | 95 |
| Isolar distâncias | 48 | 118 | |||
| Implussão de relâmpagos nominais suportar tensão | Fases e à terra | 75 (95 *) | 185 | ||
| Isolar distâncias | 85 (110 *) | 215 | |||
| A frequência de potência suporta tensão (Circuito de controlo e auxiliar) | 2 | ||||
| 5 | Resistência nominal a curto prazo à corrente | 31.5/40 | 31.5 | ||
| 6 | Corrente de resistência nominal ao pico | Ka | 80/100 | 80 | |
| 7 | Duração da corrente nominal de curto-circuito | s | 4 | 4 | |
| 8 | Corrente de quebra de curto-circuito nominal | Ka | 31.5/40 | 31.5 | |
| 9 | Corrente nominal de curto-circuito | Ka | 80/100 | 80 | |
| 10 | Duração da formação de arco | s | 1 | 1 | |
| 11 | Sequência de funcionamento nominal | 0-0,3s -CO-3min-CO | |||
| 12 | Gás isolante | SF6 | |||
| 13 | Taxa anual de vazamento | % | ≤ 0.01 | ||
| 14 | Grau padrão de protecção | Caixa de gás selada | IP67 | ||
| Compartimento do painel de distribuição | IP4X | ||||
| 15 | Pressão nominal de enchimento | MPa | 0.03 | ||
| Pressão mínima do nível funcional | 0.01 | ||||
| 16 | Tensão de alimentação nominal do circuito auxiliar | V | CC 24, 48, 110, 220, AC220 | ||
| 17 | Vida mecânica | Disjuntor | Funcionamento | 12000 | 12000 |
| Interruptor de isolamento | 3000 | 3000 | |||
| Interruptor de ligação à terra | 3000 | 3000 | |||
| 18 | Resistência eléctrica do disjuntor | Funcionamento | 30 (E2) | ||
| 19 | Perda de continuidade do serviço | LSC2A | |||
Normas e especificações
- IEC 62271-1:2021 aparelhagem de alta tensão - parte 1: Especificações comuns para aparelhagem de corrente alternada
- IEC 62271-100:2021 aparelhagem de alta tensão - parte 100: Disjuntores de corrente alternada
- IEC 62271-102:2022 EXV aparelhagem de alta tensão - parte 102: Desconectores de corrente alternada e interruptores de ligação à terra
- IEC 62271-103:2021 aparelhagem de alta tensão - parte 103: Interruptores de corrente alternada para tensões nominais superiores a 1 kV até 52 kV inclusive
- IEC 62271-200:2021 aparelhagem de alta tensão - parte 200: Aparelhagem e aparelhagem de controlo para tensão nominal superior a 1 kV, incluídos os metais CA, para tensões nominais superiores a 52 kV
- IEC 61869-2:2012 transformadores de instrumentos - parte 2: Requisitos adicionais para transformadores de corrente
- IEC 61869-3:2011 transformadores de instrumentos - parte 3: Requisitos adicionais para transformadores de tensão indutiva
- IEC 60529:1989 ou AMD1:1999 ou AMD2: 2013 CSV versão consolidada graus de proteção fornecidos por gabinetes (Código IP)
Perguntas Frequentes (FAQ)
O que é um comutador isolado a gás (GIS) SF6 de 33 kV / 40.5 kV?
É um equipamento blindado de média tensão onde os componentes elétricos principais, como disjuntores e chaves seccionadoras, estão contidos em um compartimento metálico vedado e isolados pelo gás hexafluoreto de enxofre (SF6), o que reduz as distâncias de isolamento e o espaço necessário.
Quais são as principais vantagens deste comutador GIS?
As principais vantagens incluem o design extremamente compacto, imunidade a fatores ambientais externos (poeira, umidade, poluição), maior segurança para os operadores e uma longa vida útil com requisitos mínimos de manutenção.
O que significa a classificação LSC2A para continuidade de serviço?
A classificação LSC2A (Loss of Service Continuity) indica que, ao realizar manutenção ou intervenção em um compartimento funcional do painel de distribuição, os outros compartimentos vizinhos podem permanecer energizados e em pleno funcionamento.
Qual é a taxa de vazamento anual de gás SF6 do equipamento?
O equipamento possui uma taxa de vazamento anual extremamente baixa, igual ou inferior a 0,01%. Isso garante a estabilidade do isolamento interno e atende aos rigorosos padrões de segurança ambiental internacionais.
Este equipamento cumpre as normas internacionais de segurança?
Sim, o comutador é projetado e testado em total conformidade com as normas internacionais IEC, incluindo a IEC 62271-1, IEC 62271-100, IEC 62271-102 e IEC 62271-200, garantindo o mais alto nível de confiabilidade e desempenho.
