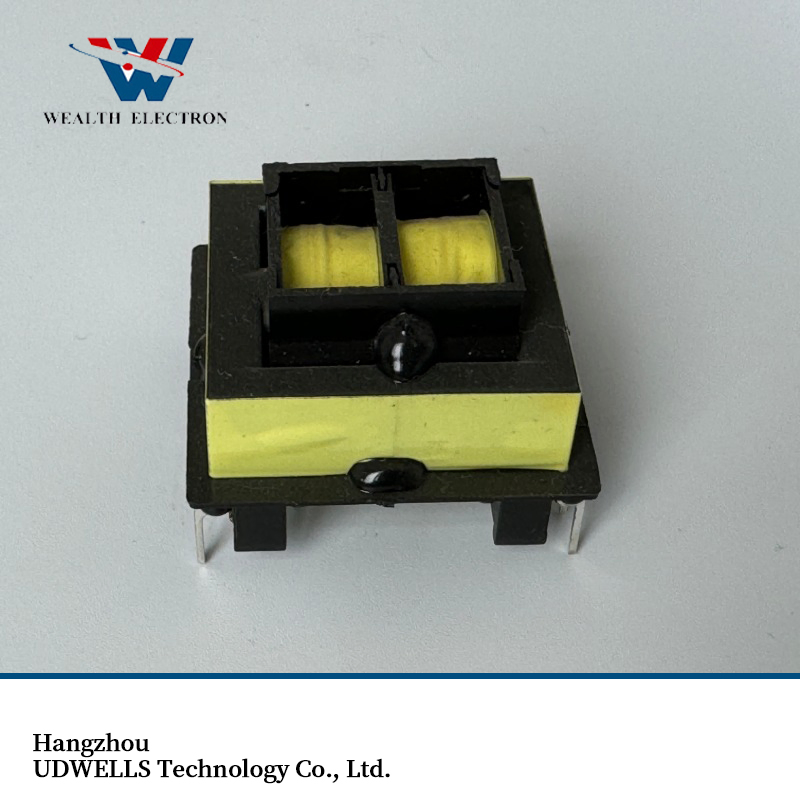

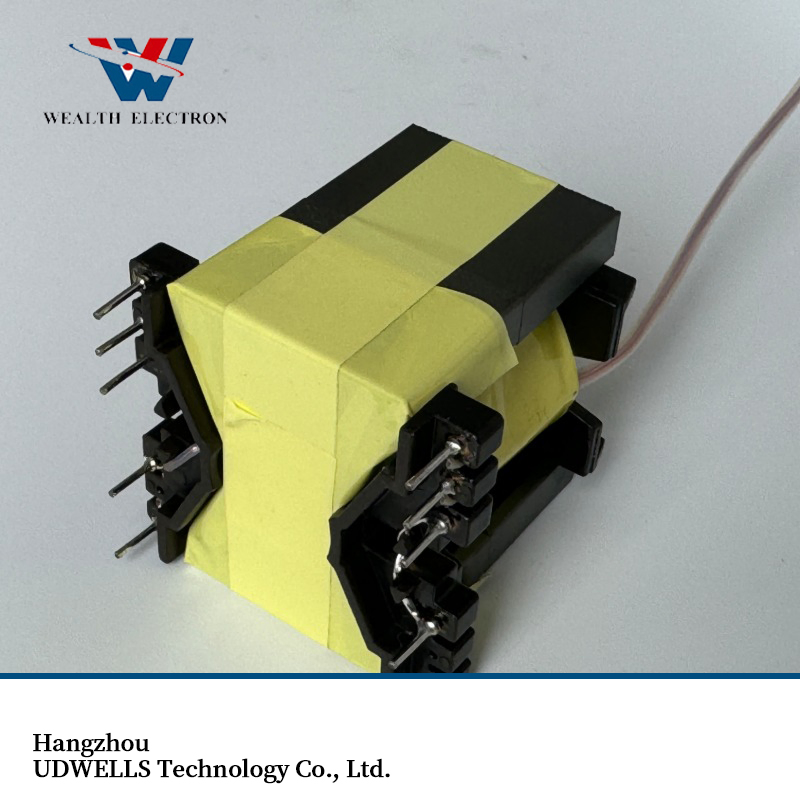

Amostra Grátis Forno de Indução Conversor de Energia Solar Transformador de Alta Frequência Núcleo Toroidal de Ferro
Descrição do produto
Visão Geral
Informação Básica
N ° de Modelo.
ER
Testemunho
Transformer Tipo Núcleo
Método de arrefecimento
Transformador Tipo Seco
Tipo de enrolamento
Transformador Multi-Enrolamento
Certificação
ISO9001
Uso
Transformador monofásico
Características de frequência
Frequência Alta
Forma do Núcleo
er
temperatura de funcionamento
-40ºCTO +125ºC
temperatura de armazenamento
-25ºCTO+85ºC
item
transformador de alta frequência
modelo

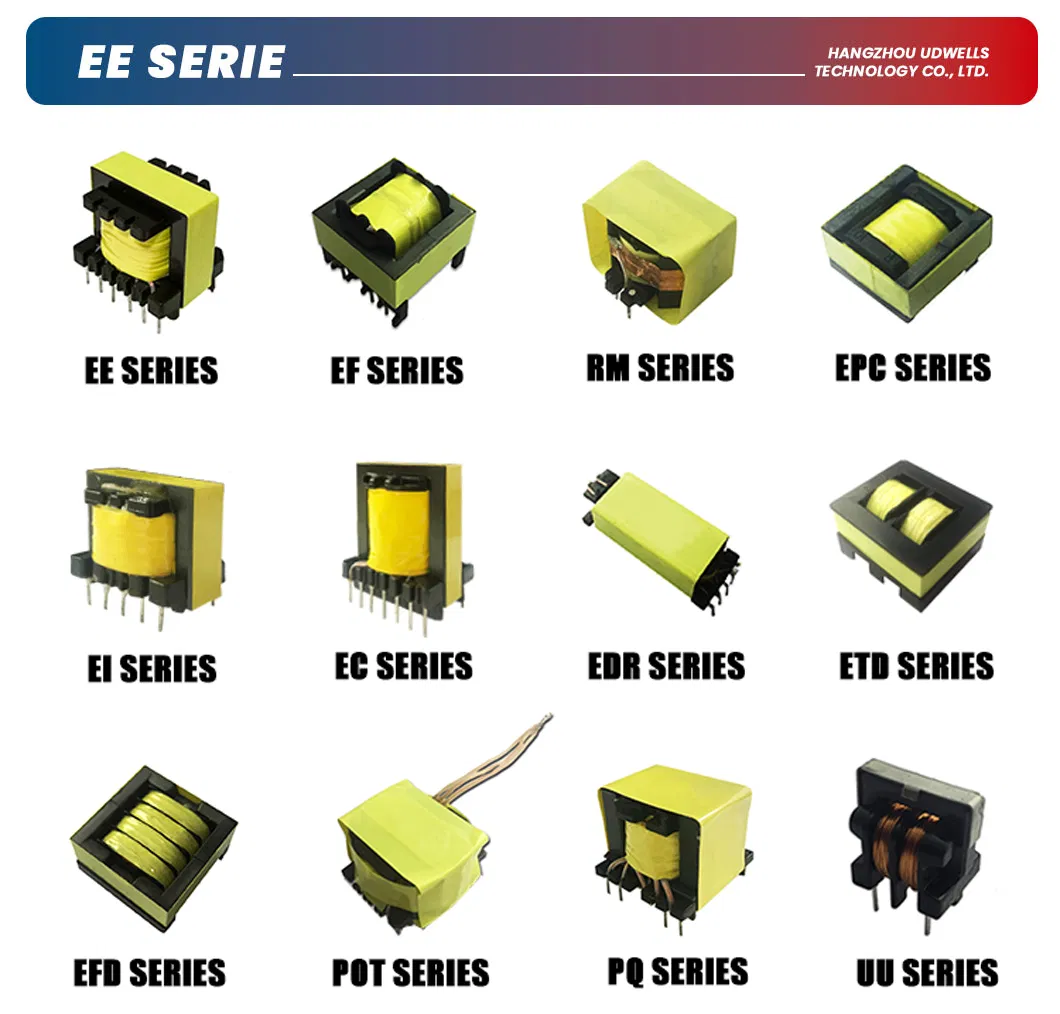

ee/er/ec/eel/efd/rm/ei/uu/pq/edr/epc/ef/pot/etd
personalizar
sim
Pacote de Transporte
exportar cartão padrão e palete forte
Especificação
transformador de alta frequência da série er

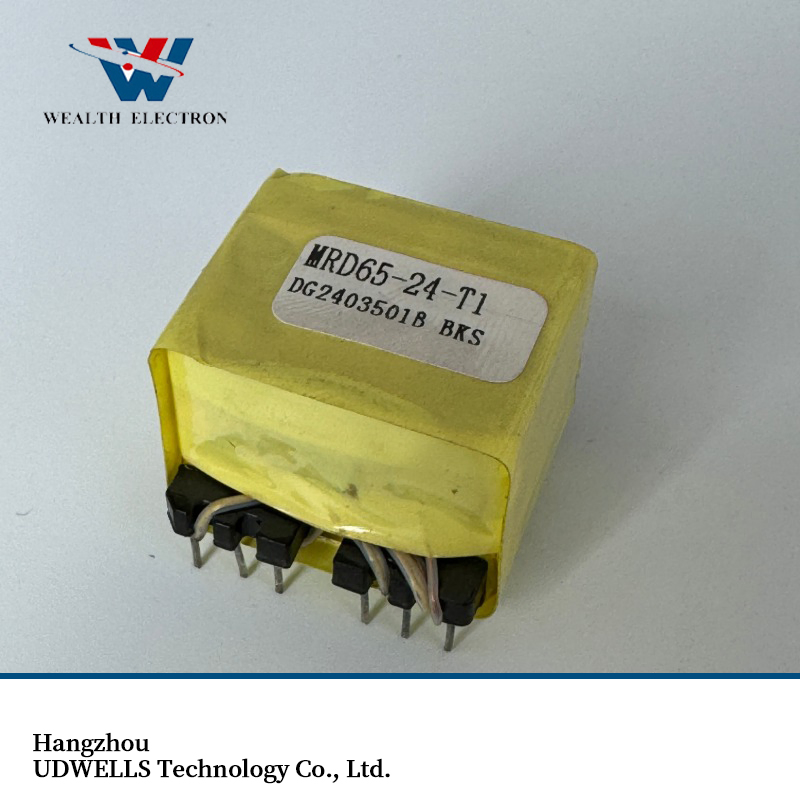

Descrição de Produto
Alimente diretamente o transformador do sinal de alimentação do inversor Er35 de alta tensão
| DIGITE | MATERIAL | Dimensões (mm) | AP | AE | AW | AL | Le | VE | Peso | PCL 100 kHz 200 MT | PT (100 kHz) | BOBBIN | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A * B * C | (cm4) | (mm2) | (mm2) | (NH/N2) | (mm) | (mm3) | (g) | @ 100ºC (W) | (Watts) | SEM | PINO | FORMA | ||
| ER9.35 | TP4 | 9.35 * 2.35 * 4.6 | 0.0059 | 8.20 | 7.24 | 1270.00 | 13.70 | 111.80 | 0.55 | - | - | - | - | - |
| ER9.5 | PC44 | 9.5 * 2.45 * 5.9 | 0.0054 | 8.47 | 6.40 | 610.00 | 14.20 | 120.00 | 0.60 | - | 3.9 | 2.2 | 8 | V |
| ER11.5 | PC44 | 10.83 * 2.45 * 4 | 0.0078 | 11.70 | 6.67 | 870.00 | 14.00 | 174.00 | 0.85 | - | 5.0 | 1.9 | 10 | V |
| ER14.5 | PC44 | 14.5 * 2.95 * 6.7 | 0.0190 | 17.60 | 10.80 | 1280.00 | 19.00 | 333.00 | 1.00 | - | 9.5 | 1.9 | 10 | - |
| ER1916 | TP4 | 19.2 * 16 * 5.6 | 0.1985 | 28.80 | 68.93 | 1140.00 | 54.90 | 1584.10 | 1.80 | - | - | - | - | - |
| ER25.5 | PC40 | 25.5 * 9.3 * 7.5 | 0.3557 | 44.80 | 79.40 | 1920.00 | 48.20 | 2160.00 | 11.00 | 0.98 | 87 | 10.6 | 10 | V |
| ER25/51 | TP4 | 25.4 * 25.4 * 18 | 0.0734 | 52.80 | 13.91 | 4330.00 | 27.20 | 1435.70 | 8.10 | - | - | - | - | - |
| ER28/28 | PC40 | 28.55 * 14 * 11.4 | 0.9359 | 82.10 | 114.00 | 2870.00 | 64.00 | 5257.00 | 28.00 | 2.3 | 203 | 16.1/16.7 | 10--12 | V H |
| ER28/34 | PC40 | 28.55 * 16.9 * 11.4 | 1.2047 | 81.40 | 148.00 | 2520.00 | 75.50 | 6143.00 | 33.00 | 2.7 | 228 | 21.8/22.4 | 10--12 | V H |
| ER30/16 | TP4 | 30 * 8 * 20 | 0.8546 | 107.50 | 79.50 | 4500.00 | 45.00 | 4833.80 | 25.00 | - | - | - | - | - |
| ER30/35 | TP4 | 30 * 17.5 * 11.2 | 1.3569 | 85.50 | 158.70 | 2160.00 | 75.40 | 6673.00 | 32.00 | - | - | - | - | - |
| ER35/34 | TP4 | 35 * 16.8 * 11.3 | 1.6178 | 107.00 | 151.20 | 3000.00 | 72.80 | 7790.00 | 51.00 | - | - | 26.4 | 12 | V |
| ER35/41 | PC40 | 35 * 20.7 * 11.3 | 2.3326 | 107.00 | 218.00 | 2770.00 | 90.80 | 9682.00 | 52.00 | 4.2 | 325 | 26.1 | 12--16 | V |
| ER39/36 | B1 | 39.1 * 17.8 * 12.5 | 2.7713 | 125.00 | 221.70 | 3850.00 | 84.00 | 10530.00 | 56.00 | - | - | 28.2 | 12 | V |
| ER39/42 | B1 | 39.1 * 21.1 * 12.5 | 3.4975 | 125.00 | 279.80 | 3200.00 | 96.00 | 12000.00 | 57.10 | - | - | 28.4 | 16 | V |
| ER40/45 | PC40 | 40 * 22.4 * 13.3 | 3.7101 | 149.00 | 249.00 | 3620.00 | 98.00 | 14587.00 | 78.00 | 6.3 | 421 | 27.8 | 16 | V |
| ER42/15 | PC40 | 42 * 22.4 * 15.5 | 4.3262 | 194.00 | 223.00 | 4690.00 | 98.80 | 19163.00 | 102.00 | 8.6 | 433 | 27.8 | 16 | V |
| ER42/20 | PC40 | 42.15 * 21.2 * 19.6 | 5.4960 | 240.00 | 229.00 | 5340.00 | 98.60 | 23635.00 | 116.00 | 10.7 | 509 | 27.3 | 16 | H |
| ER49/54 | N27 | 49 * 27 * 17.2 | 9.0153 | 243.00 | 371.00 | 3500.00 | 118.00 | 28700.00 | 146.00 | - | - | - | - | - |
| ER54/36 | 3C85 | 53.5 * 18.3 * 17.95 | 3.1500 | 250.00 | 126.00 | 6100.00 | 91.80 | 23000.00 | 61.00 | 3.8 | - | 31 | 18 | V |

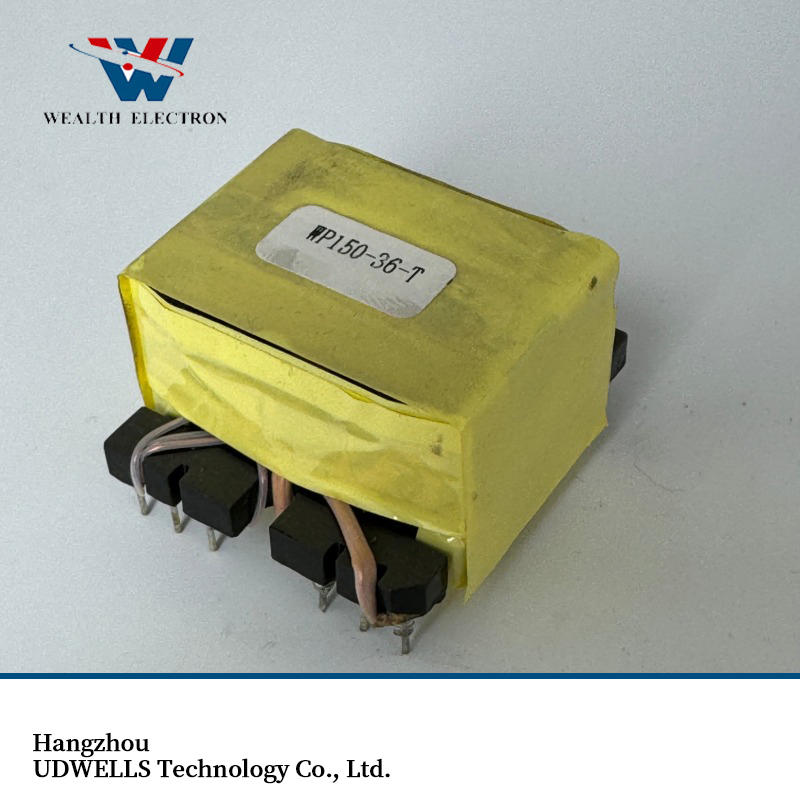

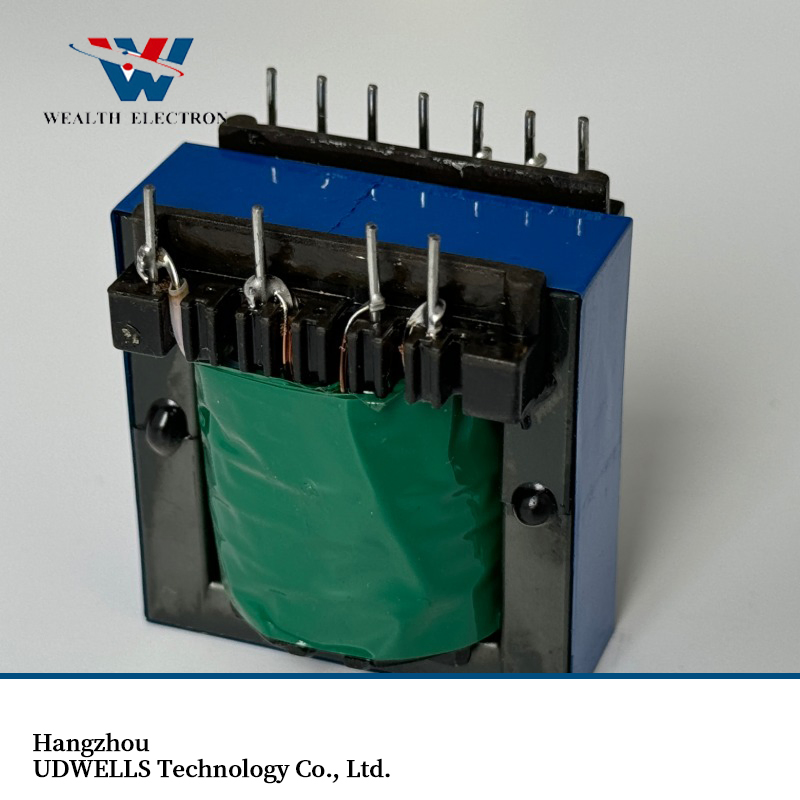

Descrição do produto do transformador de alta frequência para montagem PCB Com ISO9001
Especificações
- Saída: 0,2W ~ 2KW
- Corrente: Cargas de 5A ~ 1200A
- ISO9001, aprovação RoHS
- MOQ: 1000 Peças
Características
- Designs personalizados disponíveis
- Elevada eficiência superior a 95 %
- Gama de frequências altas: 10kHz - 1MHz
- Elevada resistência ao isolamento
- Perfil e peso inferiores
- Densidade de alta potência
- Resistente a altas temperaturas
- Temperatura de funcionamento: -40 °C a 125 °C
- Gama de potência: 10w - 10kw
Vantagem Principal
- Desenvolvido em conformidade com os requisitos dos clientes
- Transformador feito sob medida como especificação de projeto
- Materiais certificados que provam que todos os produtos são ROHS
- Desenvolvimento por engenheiros com mais de 20 anos de experiência

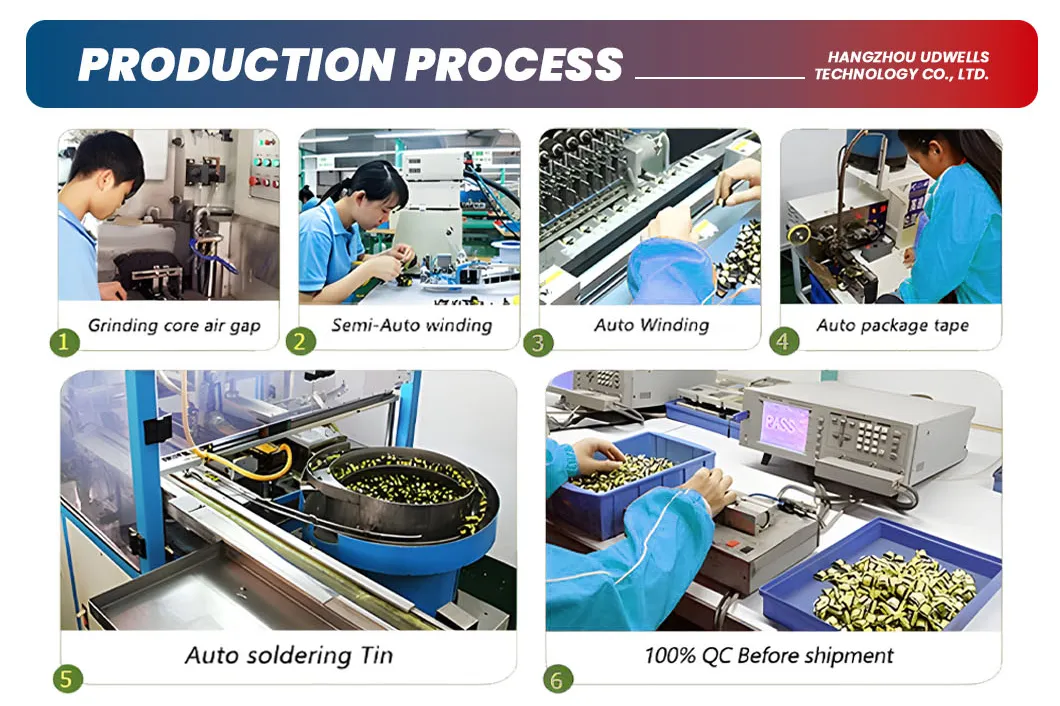

- Controlo rigoroso: cada mercadoria é submetida a teste triplo antes do envio
Âmbito da Aplicação
- Balastro electrónico e lâmpada fluorescente compacta
- Receptor de televisão e leitor de cassetes de rádio
- Fonte de alimentação de PC, monitor, áudio, VCD e DVD
- Sistemas de UPS e aparelhos electrónicos diversos
- Rejeição de ruído no transformador electrónico, panelas de indução, etc.

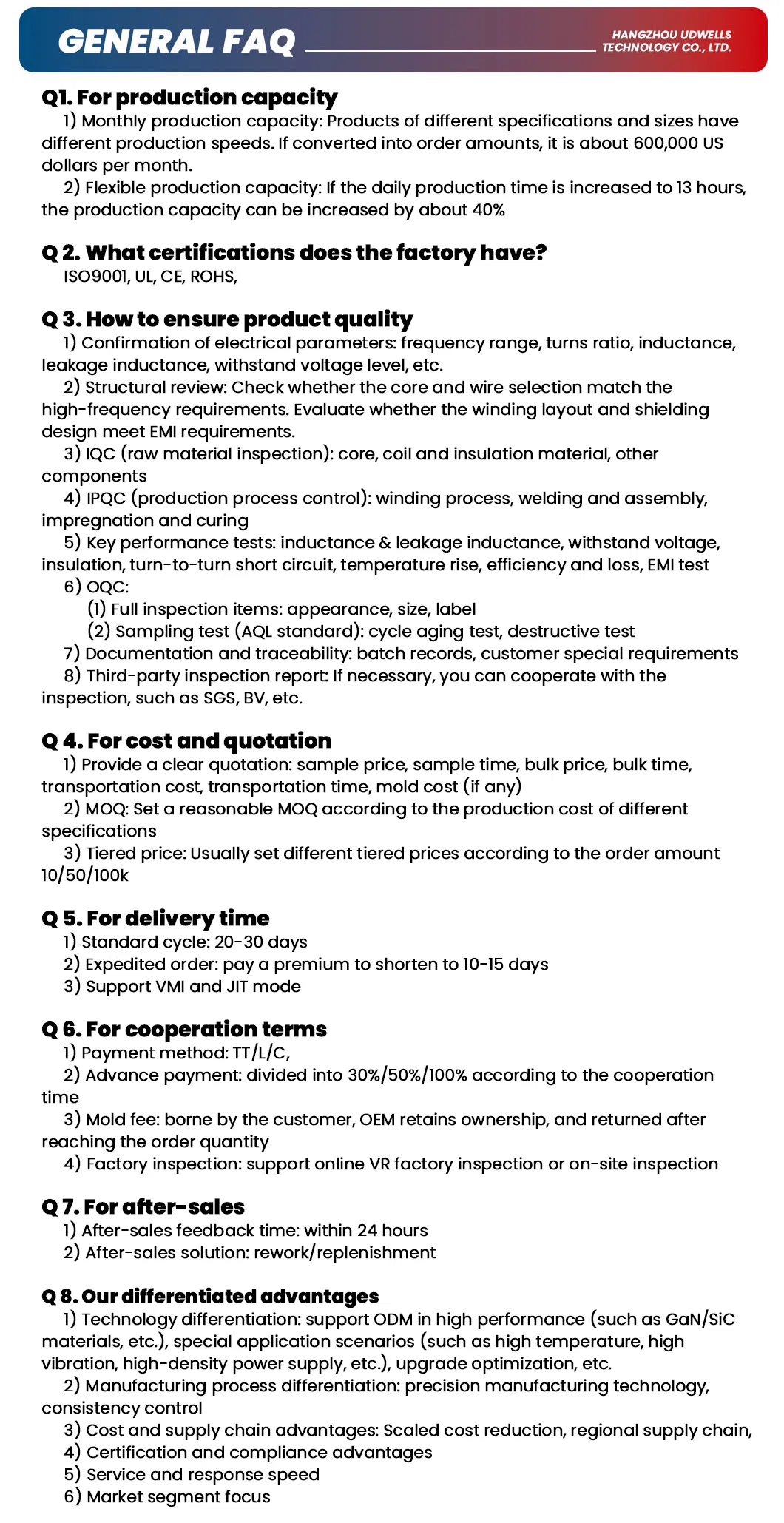

PERGUNTAS FREQUENTES
O que caracteriza os transformadores de alta frequência da série ER?
Eles apresentam excelente design compacto, peso reduzido, densidade de alta potência e excelente eficiência operacional (superior a 95%). A faixa de frequência de operação varia de 10kHz a 1MHz.
Qual é a faixa de temperatura suportada por estes transformadores?
A temperatura ideal de funcionamento recomendada situa-se entre -40 °C e +125 °C, o que confere estabilidade e confiabilidade mesmo em ambientes térmicos severos.
Estes transformadores contam com certificações de qualidade reconhecidas?
Sim. A linha de produção opera sob o sistema de qualidade ISO9001 e todos os materiais empregados possuem conformidade de proteção ambiental RoHS.
É possível solicitar um projeto customizado?
Sim, nós suportamos personalização completa (feito sob medida). Desenvolvemos o transformador ideal de acordo com a especificação e desenho elétrico fornecido.
Quais são os principais cenários de aplicação?
Eles são amplamente utilizados em fontes chaveadas de computadores, monitores, áudio profissional, aparelhos de VCD/DVD, sistemas de UPS, panelas de indução e inversores de energia solar.
