(GTP5.1) -12 Tipo de Seccionador Isolado a Gás Ecológico
Descrição do produto
Visão Geral
N ° de Modelo
(GTP5.1)-12 Type Environmentally Friendly Gas-insu
tensão nominal
12/24/40,5 kv
frequência nominal
50 hz
corrente nominal
1250A/2500A/3150A/4000A
meio isolante
Sf6/N2
classe de protecção
armário: ip4x; tanque de gás: ip65 / armário: ip4x; gás
corrente de quebra de curto-circuito nominal
25ka/31.5ka/40ka
Pacote de Transporte
caixa de embalagem de madeira
Especificação
600×1600×2520/800×1800×2520/600×1300×2400/900×1800
Descrição do Produto

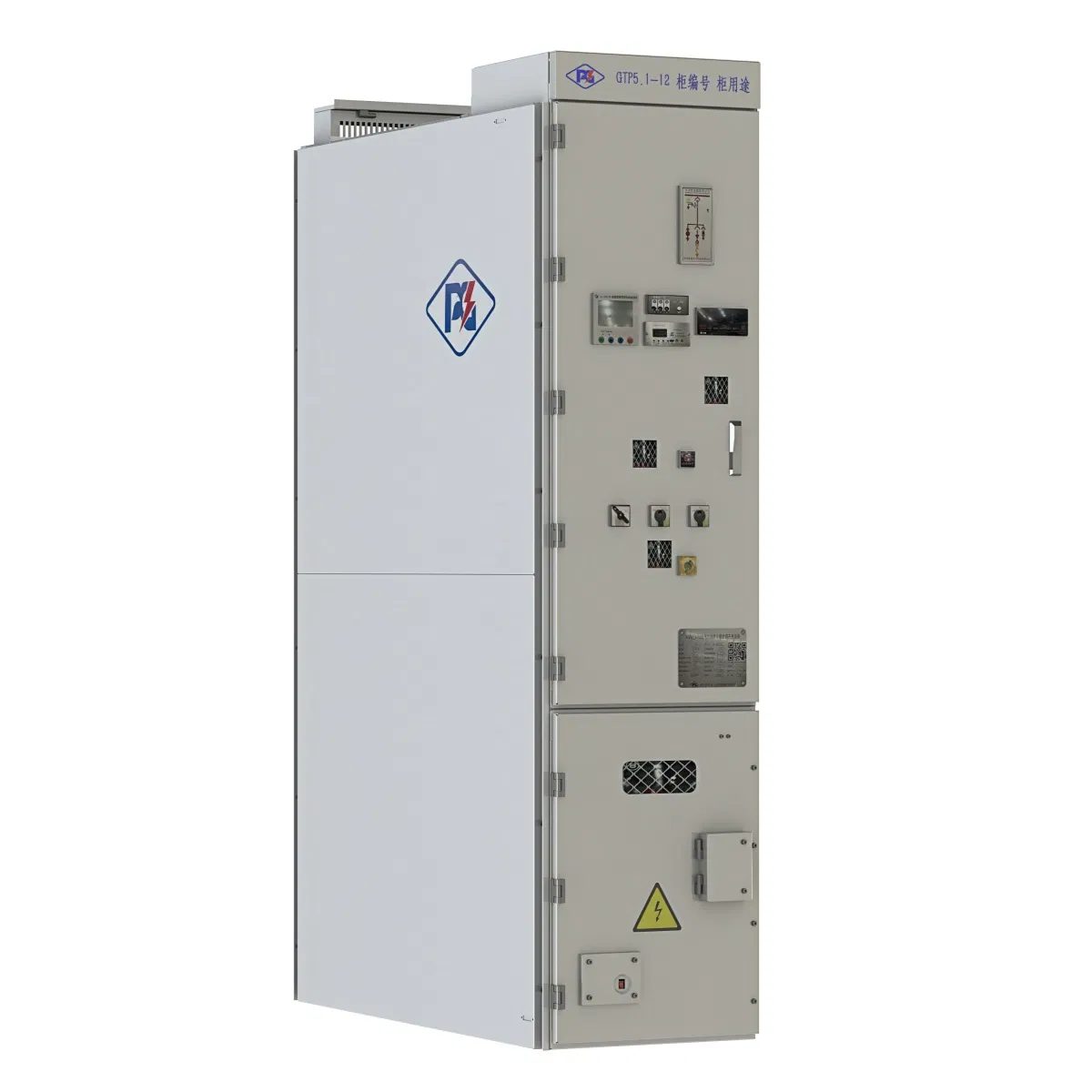

(GTP5.1)-12 Gas-Insulated Metal-Enclosed Respeitadores do equipamento do interruptor
Modelo: (GTP5.1)-12
Com a extinção de arco de depressão e isolamento de azoto com uma micro-pressão positiva de 0,02 MPa, o presente livro verde, produto ecológico é afetada por condições ambientais, simples de usar, totalmente fechadas, isento de manutenção, e oferece um serviço de longa duração, tornando mais amplamente aplicável em ambientes hostis como úmido, sal-fog e condições de elevada altitude.
Recursos e Vantagens
- Isolamento de azoto, zero de pressão manométrica e extinção de arco de vácuo contribuem para o "pico de carbono e a neutralidade de carbono" verde iniciativa de protecção ambiental.
- O desempenho de isolamento superior, com descarga parcial inferior a 10 pC.
- estrutura de dissipação de calor especiais atende a 1,1×2500um requisito de subida da temperatura de refrigeração natural.
- controlo técnico avançado, incluindo soldadura a laser robótico e detecção de vazamento de helio, garante uma taxa de vazamento de gás anual inferior a 0,05%.
- atende aos requisitos de padronização de Grade Nacional, oferecendo grande permutabilidade e adaptabilidade.
- O tanque de gás totalmente fechada, afectada pelo ambiente, à prova de humidade, à prova de pó, à prova de poluição, com altitude de adaptação até 5000 m.
- de alto desempenho com um dispositivo mecânico de durabilidade de até 20.000 operações, isento de manutenção, e um produto durabilidade de até 30 anos.
- mecanismo de funcionamento totalmente eléctricos, confiável e conveniente e operação rápida.
Parâmetros Técnicos
| Número | Nome do Item | Unidade | Valor do Parâmetro |
|---|---|---|---|
| 1 | Tensão nominal | KV | 12 |
| 2 | Corrente nominal | Um | 1250, 2500, 3150 |
| 3 | Classificada freqüência de potência de curto prazo suportar a tensão (Para o terra e fases / Quebra) | KV | 42 / 48 |
| 4 | Raio nominal tensão resistir de impulso (pico) (Para o terra e fases / Quebra) | KV | 75 / 85 |
| 5 | Nível de descarga parcial | PC | ≤10 |
| 6 | Classificada quebrar a corrente de curto-circuito | KA | 25, 31.5, 40 |
| 7 | Classificada freqüência de ruptura de curto-circuito | Vezes | 30 |
| 8 | Classificada suportar o tempo de curto-circuito/duração | KA/s | 31.5 / 40 / 4 |
| 9 | O pico de suportar a corrente nominal | KA | 80 / 100 |
| 10 | Gás isolante | -- | O nitrogênio |
| 11 | Pressão de inflação nominal (pressão relativa; 20℃) | MPa | 0.02 |
| 12 | Nível de isolamento total mínima pressão (pressão relativa; 20℃) | MPa | 0 |
| 13 | A taxa de vazamento de gás anual | % | ≤0,05 |
| 14 | Perda de continuidade operacional categoria | -- | LSC2 |
| 15 | Disjuntor de vida mecânica | Vezes | 20000 |
| 16 | O interruptor de três posições de vida mecânica | Vezes | 5000 |
| 17 | Grau de IP (Gabinete / Caixa de ar) | -- | IP4X / IP65 |
| 18 | Dimensões (largura × profundidade × altura) | Mm | 600×1500×2400 / 1000×1850×2400 |
| 19 | Freqüência | Hz | 50 |
| 20 | Material (Depósito de gás / Arca) | -- | Aço inoxidável / Placas com revestimento de zinco em alumínio, chapas de aço |
Perguntas mais frequentes sobre
Se estou interessado na sua distribuição, quando posso receber a sua cotação após enviar o inquérito?
Vamos responder à sua consulta no prazo de 8 horas para confirmar os detalhes. Fornecendo uma cotação precisa e detalhada exige uma profunda revisão técnica.
Posso obter uma amostra antes de colocar uma ordem a granel?
Sim, você pode colocar uma ordem de amostra. A quantidade mínima de pedido para uma amostra é de 1 unidade. Isto permite avaliar o nosso desempenho e qualidade do produto em primeira mão antes de tomar uma decisão de compra de maiores dimensões.
Você oferece suporte OEM e o logotipo personalizado impressão?
Absolutamente. Oferecemos serviços OEM abrangente, incluindo o logotipo personalizado imprimindo e modificações técnicas para atender às suas necessidades específicas. Compartilhe o seu projeto ou especificações para uma solução personalizada.
Qual é a sua política de garantia padrão?
Oferecemos uma garantia padrão de 1 ano para os nossos produtos. Para projectos que exijam mais suporte, somos flexíveis e abertos a discutir os termos de garantia estendida.
Qual é o tempo de produção geral?
O nosso tempo de produção padrão é 30-45 dias. Por favor note que os cronogramas de entrega final pode variar dependendo da quantidade da encomenda, nível de personalização do produto e a capacidade atual de produção. Um cronograma preciso será confirmado com a sua encomenda.
Você fornece suporte técnico ou diretrizes de instalação?
Sim, fornecemos suporte técnico abrangente, incluindo documentação pormenorizada do produto, diretrizes de instalação e assistência on-line. Para projectos de grandes ou complexos, também podemos organizar serviços de suporte no local.
