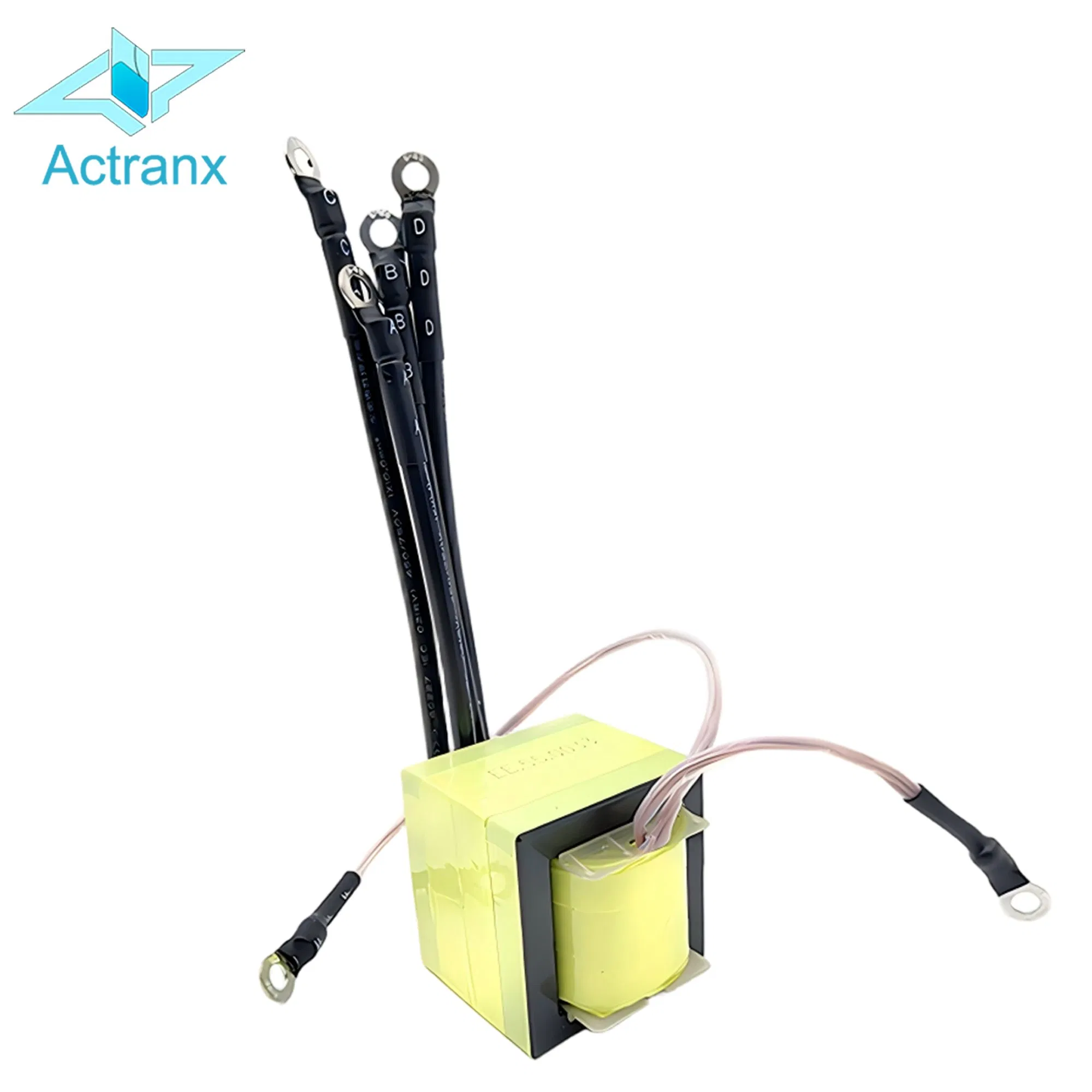

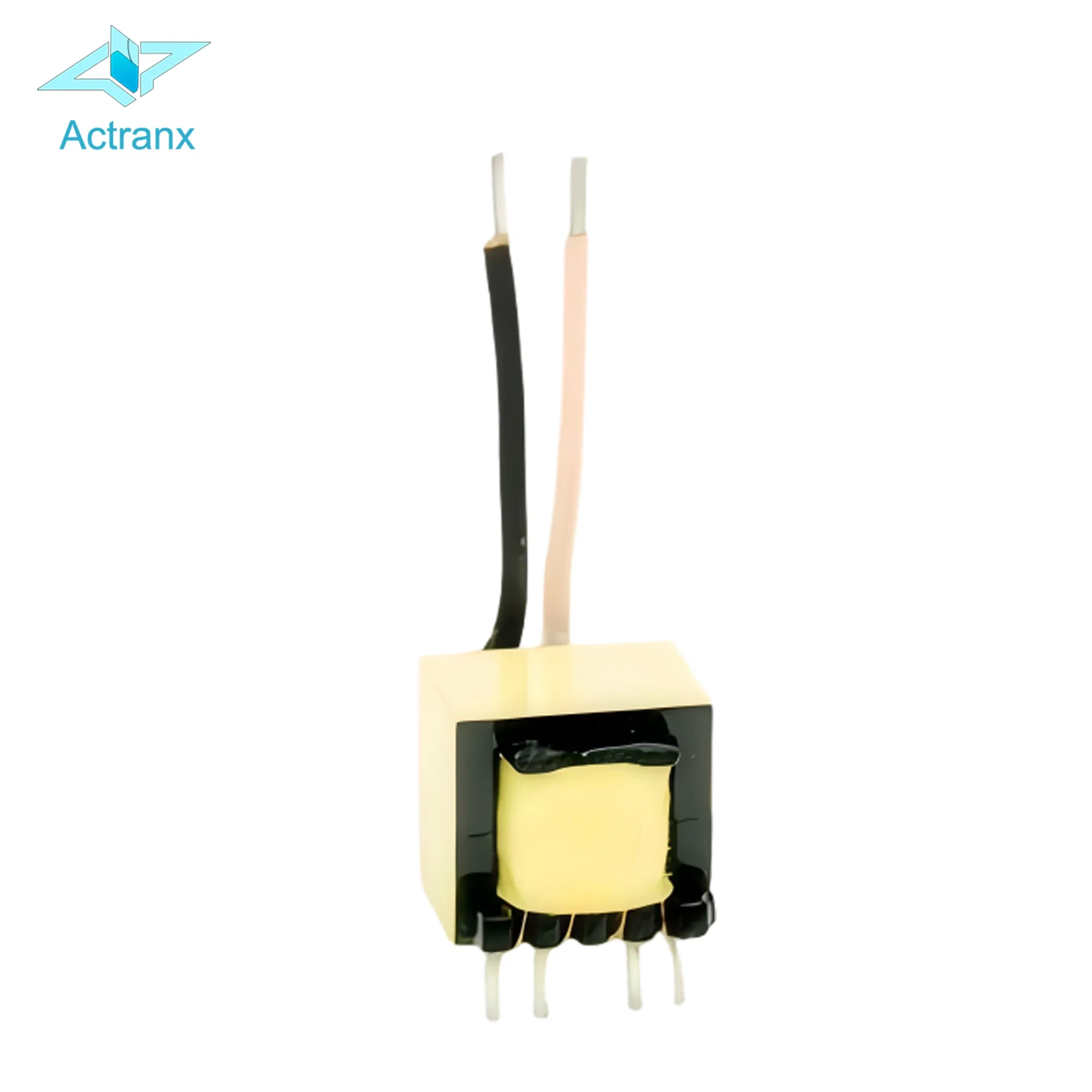

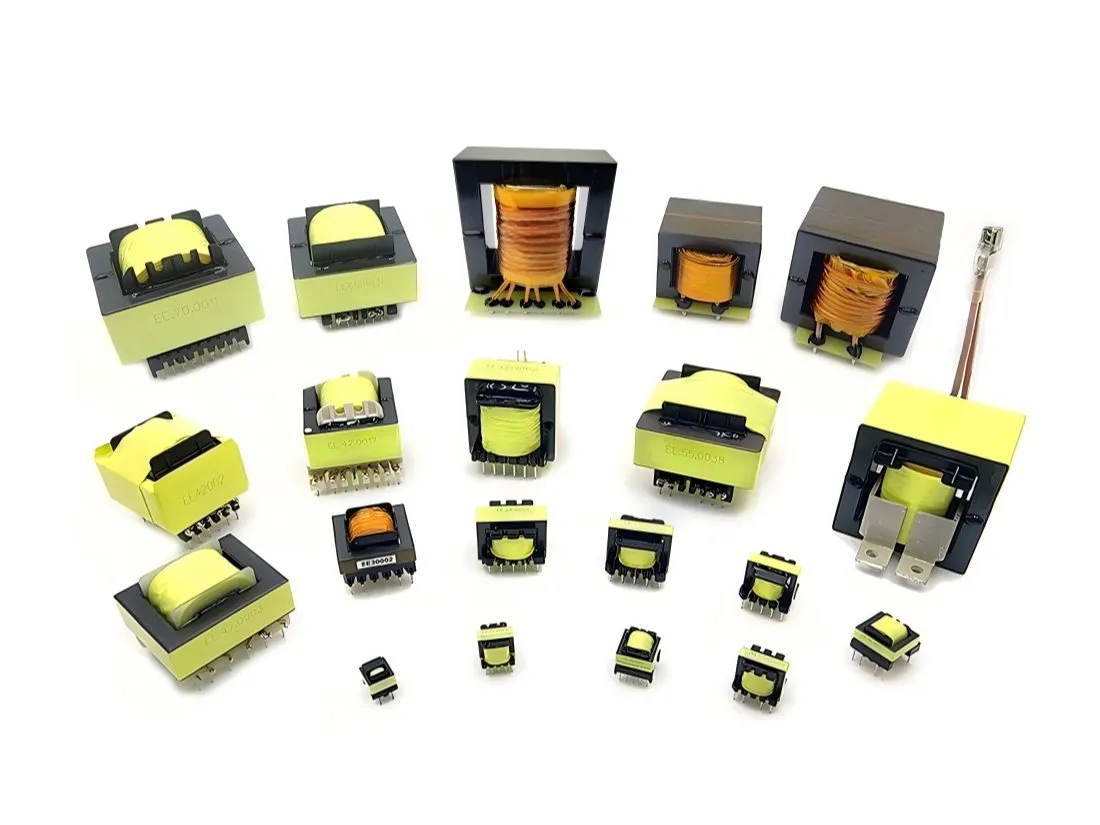

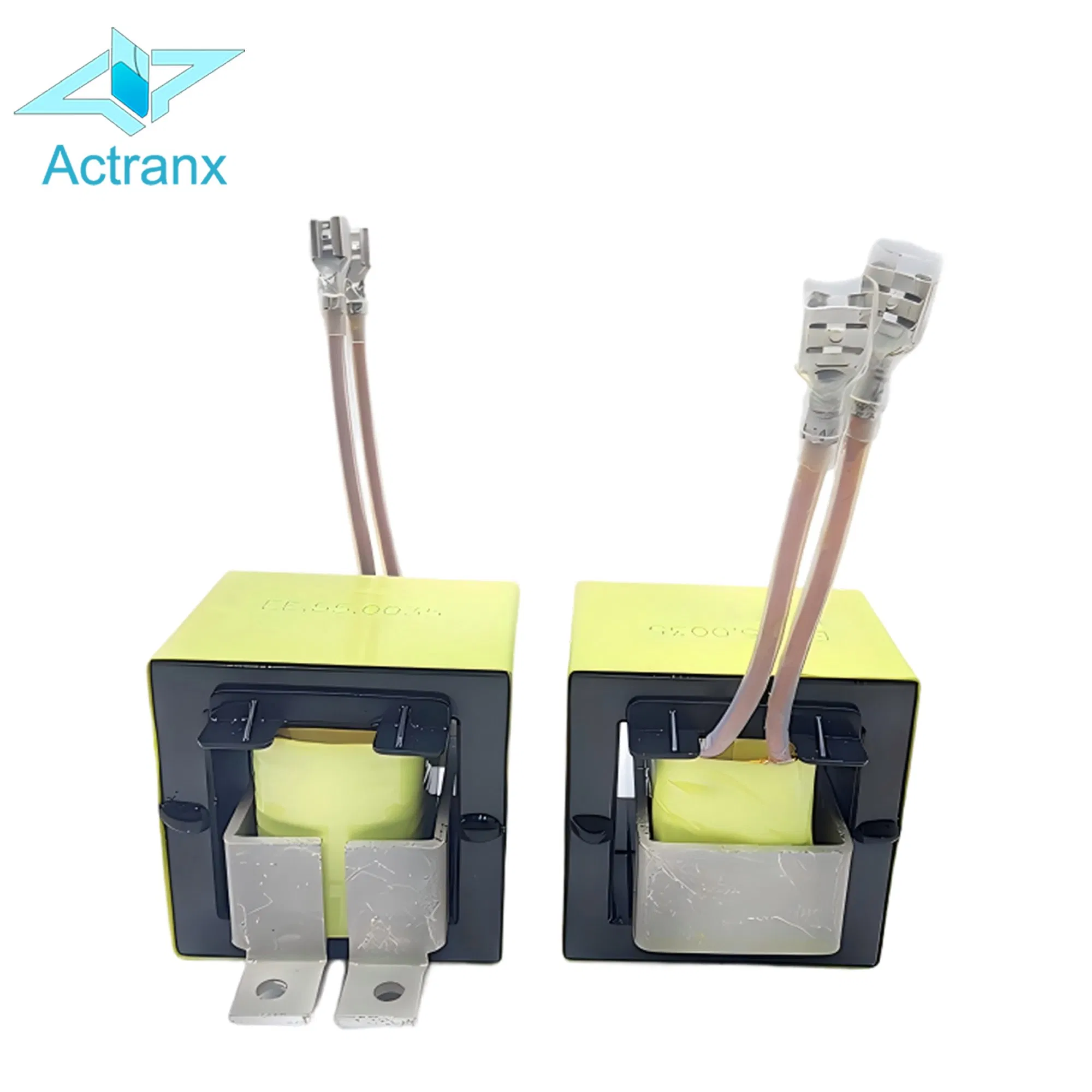

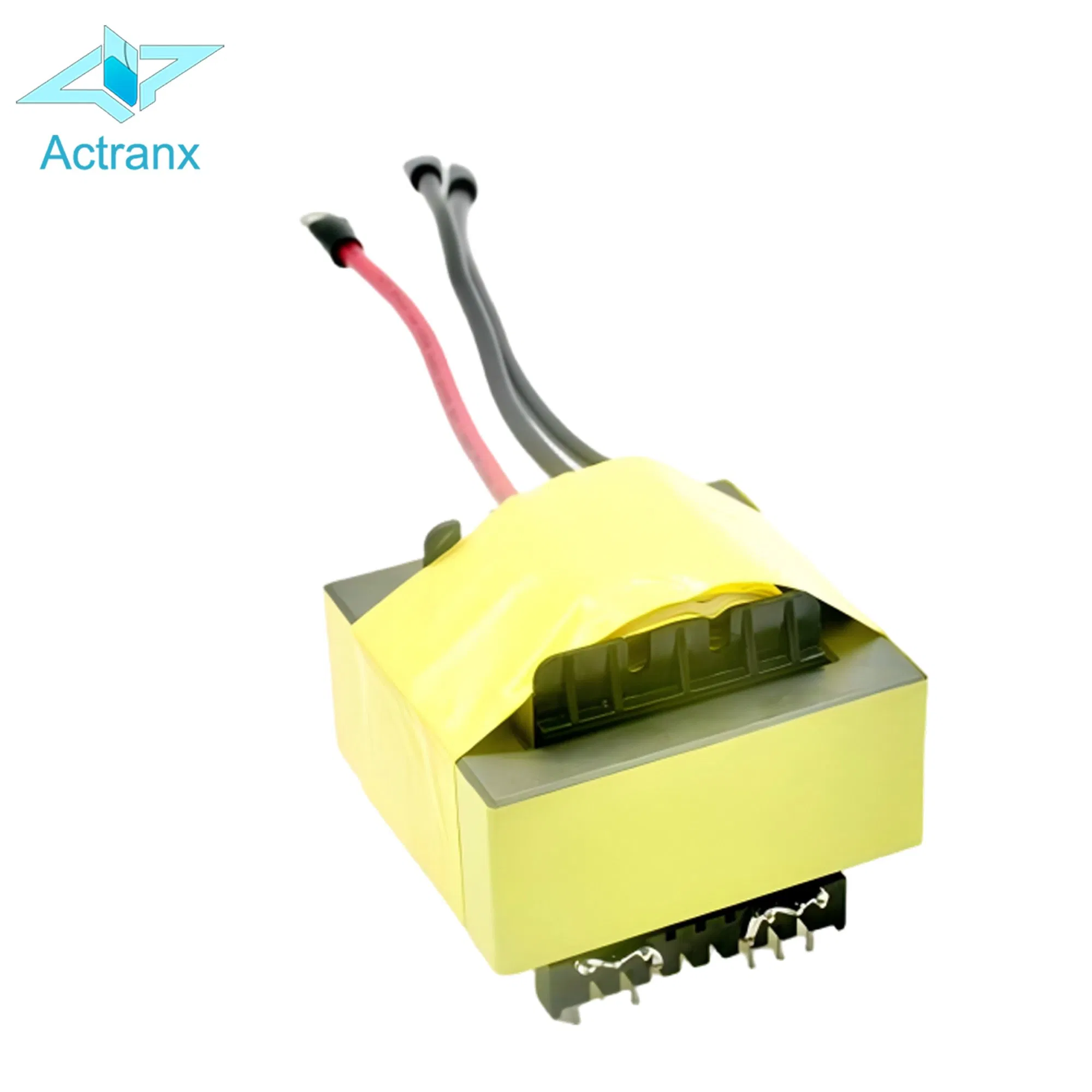

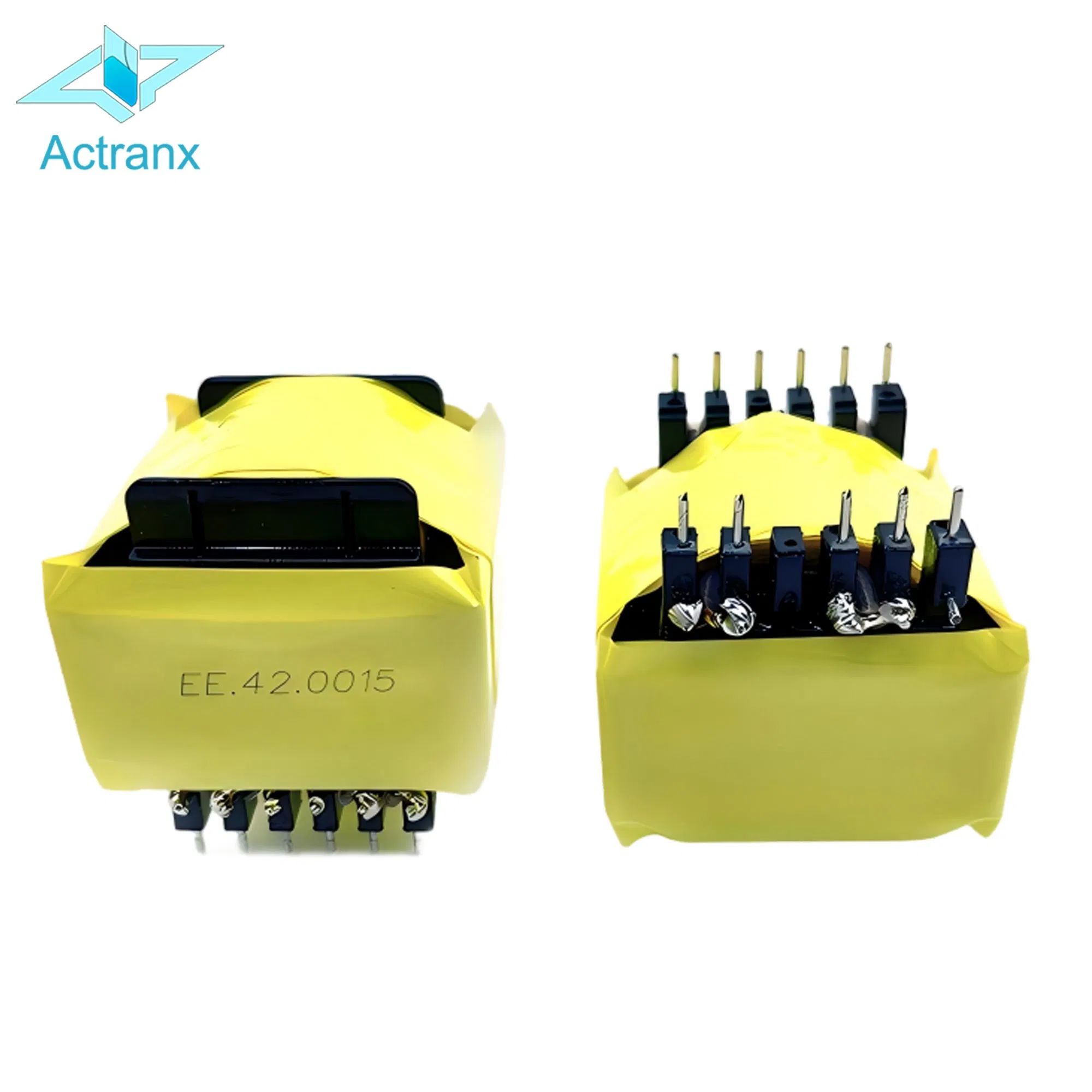

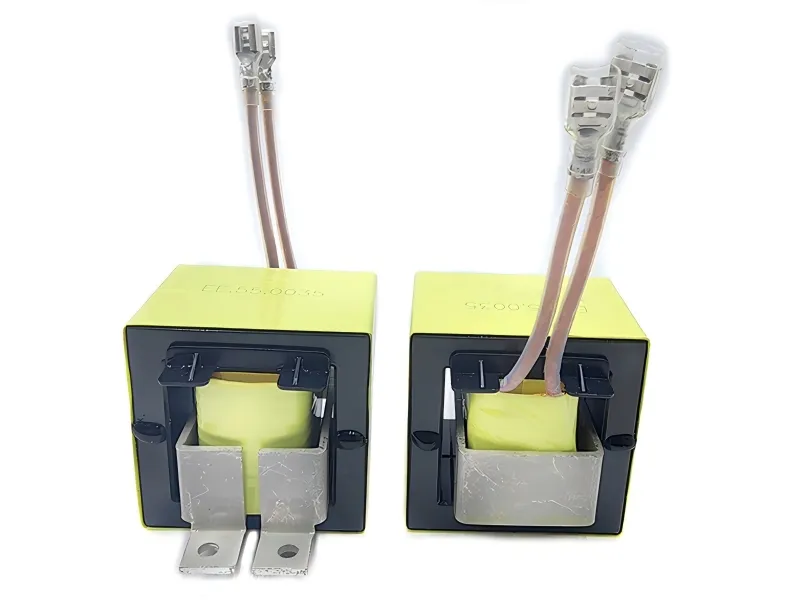

Transformador Durável Ee70 de Alta Temperatura para Operações de Forno
Descrição do produto
- Visão Geral
- Aplicações
- Processo de Fabrico
- Perfil da Empresa
- Perguntas Frequentes
Visão Geral
N ° de Modelo:EE70
Testemunho:Transformer Tipo Núcleo
Método de arrefecimento:Transformador Tipo Seco
Tipo de enrolamento:Transformador Multi-Enrolamento
Certificação:ISO9001-2000, ISO9001, CCC, UL, CE, RoHS, REACH
Uso:Transformador monofásico, Retificador, Combinado, Potência, Distribuição
Características de frequência:Frequência Alta
Forma do Núcleo:EE
Intervalo de frequência:10 kHz - 500 kHz
Suportar tensão:3000V AC / 60s
Material do núcleo:Ferrite NiZn
Material do fio:Fio de cobre completo
Material da bobina:Fenólico
Classe de isolamento:Classe F / H
Perda de potência:≤3% @ 10kHz
Temperatura de funcionamento:-40℃ ~ +125℃
Cor:Amarelo, vermelho, azul
Pacote de Transporte:Caixa padrão / Palete forte
Especificação:20 unid./caixa
Origem:China
Código HS:8504319000
Capacidade de Produção:500,000/mês
Descrição de Produto
Os nossos transformadores de alta frequência da série EE foram concebidos para um desempenho superior em fontes de alimentação modernas de modo de comutação e uma vasta gama de aplicações electrónicas. Utilizando núcleos de ferrite de alta qualidade e técnicas de enrolamento de precisão, estes transformadores foram concebidos para proporcionar perdas mínimas, uma excelente estabilidade térmica e um funcionamento consistente a altas frequências. São a solução ideal para adaptadores de energia, drivers LED, equipamentos industriais e dispositivos de telecomunicações, garantindo que seus produtos atendam aos rigorosos padrões de eficiência e segurança, como UL, CE e RoHS.
- Materiais de alta qualidade e desempenho superior: Fabricados com núcleos de ferrite MnZn de alta qualidade, garantindo uma perda de núcleo reduzida e uma elevada densidade de fluxo magnético para uma eficiência ideal a altas frequências.
- Excelente estabilidade térmica e durabilidade: Apresenta um aumento mínimo da temperatura e um desempenho estável numa vasta gama de temperaturas de funcionamento, graças aos materiais e à construção avançados, garantindo fiabilidade a longo prazo.
- Segurança melhorada e conformidade global: Concebido com sistemas de isolamento robustos (Classe A a H) e alta tensão de isolamento para proteger os seus circuitos. Em conformidade com os padrões internacionais de segurança, incluindo UL, CE e RoHS.
- Design compacto para aplicações modernas: O formato compacto EE permite uma área de ocupação mais pequena e um peso mais leve, tornando os nossos transformadores perfeitos para aplicações com restrições de espaço, como adaptadores ultrafinos e dispositivos portáteis.
- Engenharia de precisão e personalização: Possui bobinas de precisão enroladas com controlo de tolerância rigoroso, garantindo características eléctricas consistentes. Oferecemos designs totalmente personalizáveis para atender a requisitos específicos de tensão, potência e tamanho.
- Entrega rápida e suporte especializado: Mantemos um vasto inventário de modelos padrão para entrega rápida e fornecemos suporte técnico dedicado da nossa equipa de engenharia para o ajudar a selecionar o componente perfeito para o seu projeto.

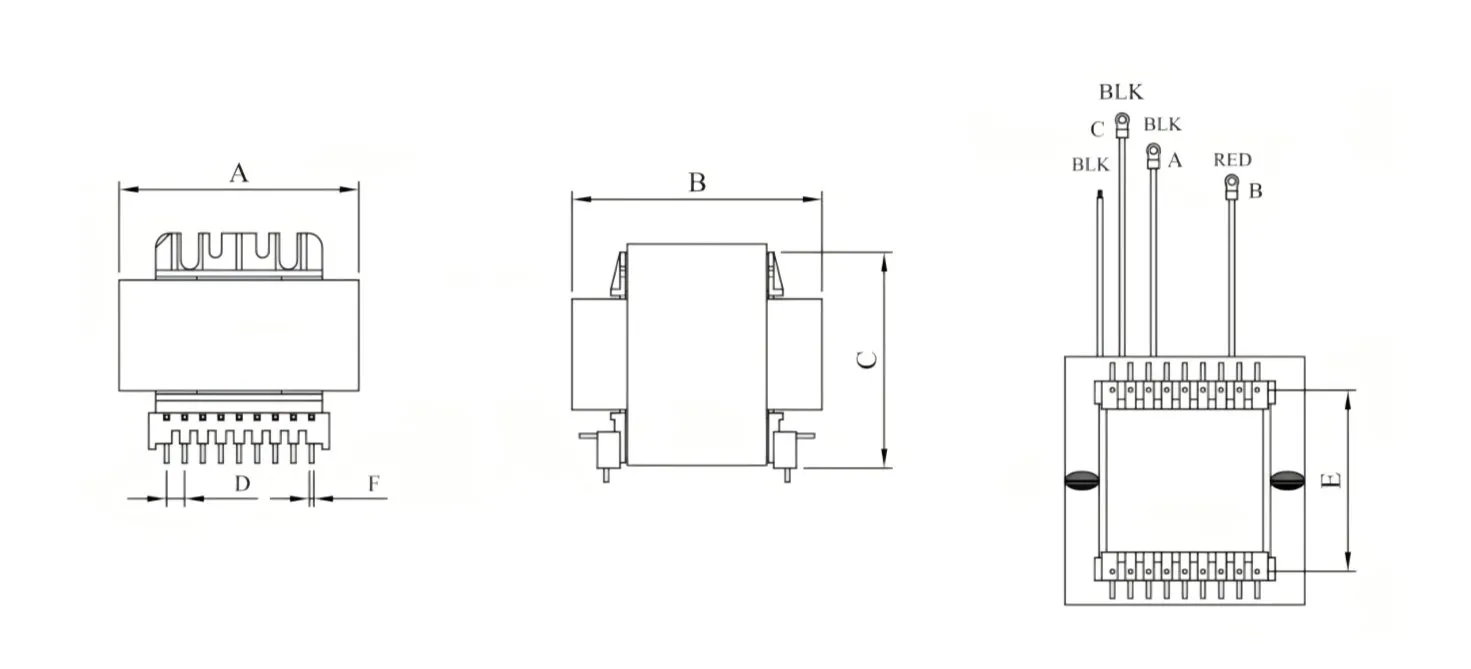

Parâmetros Técnicos
| Tamanho | A (Máx.) | B (Máx.) | C (Máx.) | D (Nom.) | E (Nom.) | F (Nom.) | Pinos (Opcional) | fsw (KHz) | Potência (W) ² |
|---|---|---|---|---|---|---|---|---|---|
| EE8.3 | 10.0 | 10.0 | 7.5 | 2.5 | 6.0 | φ0.5 | 3 ou 3 | 100 | 3 |
| EE10 | 12.0 | 14.0 | 12.0 | 2.5 | 10.5 | φ0.5 | 4 e 4 | 100 | 3-5 |
| EE13 | 16.0 | 16.0 | 15.0 | 2.54 | 10.2 | φ0.5 | 5 ou 5 | 100 | 5-10 |
| EE16 | 18.0 | 16.0 | 17.0 | 3.0 | 11.0 | φ0.6 | 4 e 4 | 100 | 15-20 |
| EE19 | 23.0 | 19.0 | 18.0 | 5.0 | 13.2 | φ0.7 | 4 e 4 | 100 | 20-30 |
| EE25 | 28.0 | 28.0 | 24.0 | 5.0 | 15.1 | φ0.8 | 5 ou 5 | 100 | 30-50 |
| EE30 | 34.0 | 38.0 | 23.0 | 5.0 | 25.0 | φ0.8 | 6 e 6 | 100 | 50-100 |
| EE40 | 43.0 | 36.0 | 31.0 | 5.0 | 25.8 | φ0.8 | 7 ou 7 | 100 | 200-500 |
| EE55 | 57.0 | 61.0 | 53.0 | 5.0 | 45.0 | φ1.0 | 10 ou mais de 10 | 100 | 1000-3000 |
| EE65 | 69.0 | 67.0 | 61.0 | 5.0 | 45.5 | φ1.0 | 10 ou mais de 10 | 100 | 3000-5000 |
| EE70 | 77.0 | 70.0 | 70.0 | 5.0 | 50.0 | Φ1.2 | 9 ou 9 | 100 | 5000-8000 |
1. Temperatura de funcionamento: -40 ° C ~ 125 ° C (inclui a temperatura quando a bobina é aquecida).
2. A potência de saída é apenas para referência na frequência de comutação de 100 kHz.
Aplicações
Fornecedor de energia
Veículo elétrico
Aeroespacial
Equipamento de comunicação
Dispositivo médico
Energia renovável
Energia elétrica marítima
Instrumentos e medidores
Automação industrial
Processo de fabrico

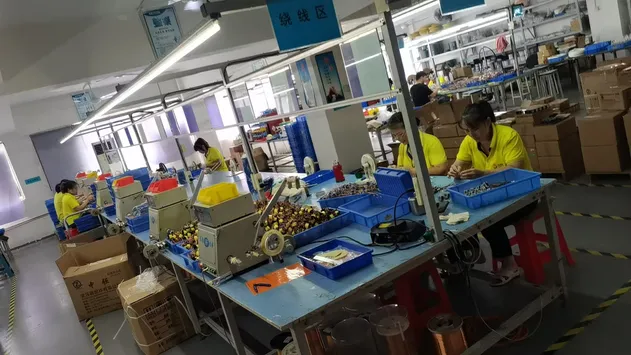

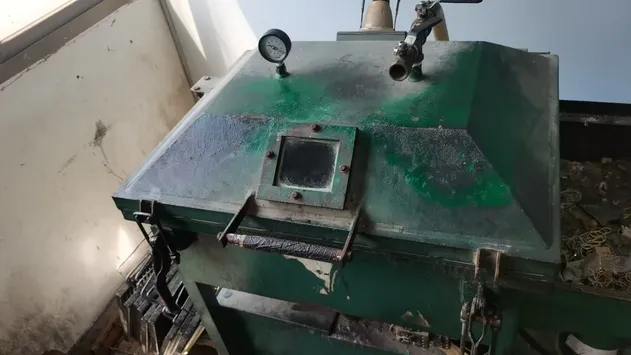

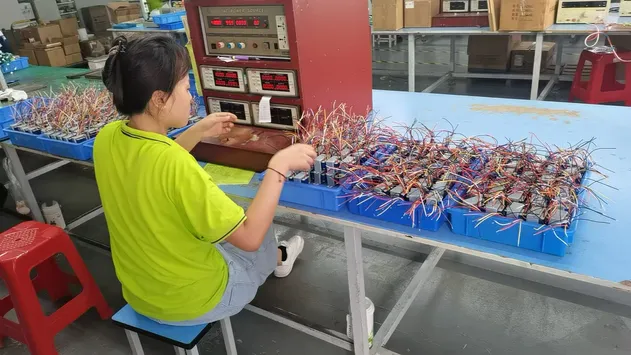

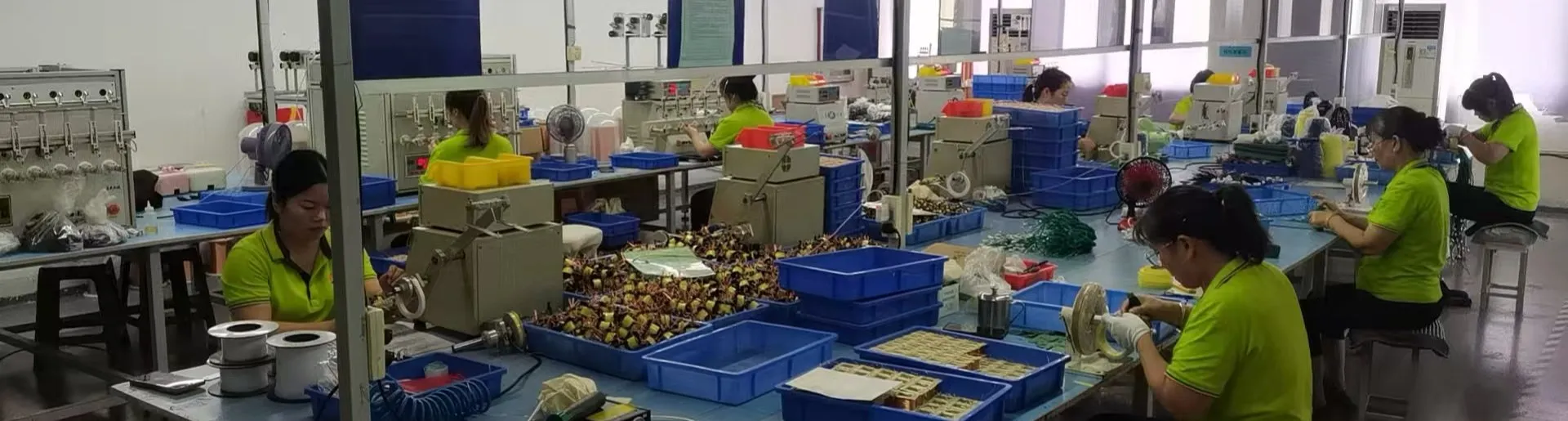

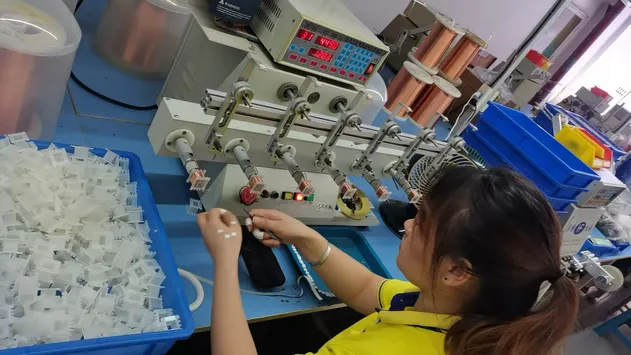

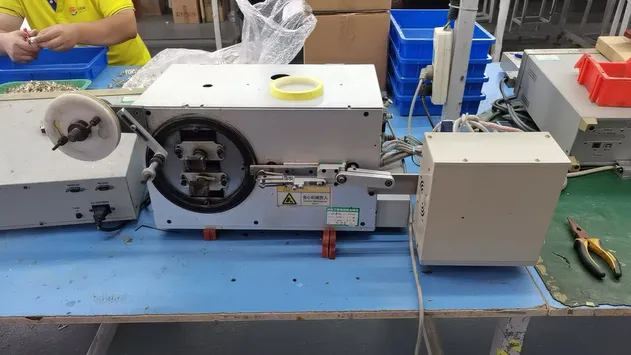

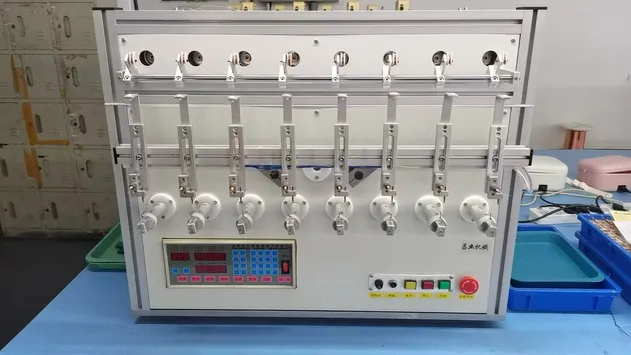

Os nossos transformadores de alta frequência são fabricados utilizando uma linha de produção semi-automatizada que integra um fabrico requintado com tecnologia moderna, garantindo que cada produto proporciona um desempenho e fiabilidade de alto padrão. O processo de produção combina máquinas de precisão com técnicos especializados, com cada passo – desde o enrolamento e montagem até ao teste – que se mantém rigorosamente em conformidade com um sistema de controlo de qualidade. Com uma vasta experiência em design personalizado, podemos ajustar de forma flexível os parâmetros e estruturas do produto de acordo com os requisitos do cliente, fornecendo soluções personalizadas e eficientes para as suas aplicações específicas.
Perfil da empresa
Especializada em componentes magnéticos para aplicações de alta e baixa frequência há mais de uma década, a empresa expandiu-se focando no mercado de armazenamento de energia, incluindo transformadores de frequência de energia e reatores.
Impulsionada pela evolução da tecnologia e das exigências do mercado, a nossa operação de eletromagnéticos de alta frequência atua como uma divisão dedicada e especializada em I&D, produção e inovação de componentes magnéticos personalizados, incluindo transformadores de alta frequência e bobinas indutores de alto rendimento.
PERGUNTAS FREQUENTES
Q1: Testa todos os seus produtos antes da entrega? ▼
R: Sim, vamos testar 100% dos produtos antes da entrega para garantir o funcionamento ideal e a segurança do circuito.
Q2: O serviço OEM está disponível? ▼
R: Sim. Temos uma rica experiência e excelente capacidade de transformar o seu design e ideias num produto real, permitindo também a gravação a laser da sua marca nos componentes.
Q3: Qual é o seu tempo de entrega? ▼
R: Envio imediato para itens em estoque. Para produtos com necessidade de produção em massa, o prazo padrão varia de 15 a 30 dias.
Q4: Que serviço pós-venda você pode oferecer? ▼
R: Oferecemos um período de garantia de um ano a partir da entrega e disponibilizamos suporte técnico online 24 horas por dia para resolução de dúvidas e assistência técnica.
Q5: Qual é a faixa de temperatura de funcionamento do transformador EE70? ▼
R: A faixa de temperatura de funcionamento recomendada situa-se entre -40 °C e +125 °C, o que já contempla o aquecimento natural da bobina sob carga.
Q6: Com quais certificações internacionais este transformador é compatível? ▼
R: Os transformadores cumprem plenamente as diretivas globais de segurança e impacto ecológico, possuindo certificações ISO9001-2000, ISO9001, CCC, UL, CE, RoHS e REACH.
